组合式空调机组操作手册V1

目录一、概述-------------------------------------------------------------------------------1二、产品的主要构成----------------------------------------------------------------1三、机组安装、使用及维护--------------------------------------------------------2四、机组主要性能参数------------------------------------------------------------3五、机组外形尺寸图---------------------------------------------------------------3六、ZK(X)系列组合式空气处理机安装图--------------------------------------4七、机组参考控制图---------------------------------------------------------------5一、概述ZK(X)系列组合式(新风)空气处理机是本公司广泛吸收国内外先进技术,引进先进生产设备，选用优质名牌风机、电机等主要配件设计制造的。

机组结构新颖，外形美观，性能可靠，高效节能。

广泛应用于宾馆、体育馆、办公大楼、商场等大中型公共民用建筑舒适性空调工程，以及冶金、精密仪器仪表、化工纺织、食品医药等工业空调工程。

二、产品的主要构成ZK(X)系列组合式(新风)空气处理机采用无冷桥结构设计，主要由新回风混合段、初中效过滤段、中间段、表冷段、加热段、加湿段、消声段和风机段等主要功能段组合而成。

用户可根据需要，选用不同功能段灵活组合，可分段在施工现场进行组装。

1. 机壳机组内置钢结构框架，全部使用优质冷轧钢制造。

目的：建立组合式空调机组的使用的标准操作规程，保证该规程符合GMP要求。

适用范围：本规程适用于组合式空调机组使用的操作。

责任：组合式空调机组操作人员按本规程操作，设备动力部对本规程的有效执行承担监督检查责任。

内容1.本设备由风冷式冷水空调机组、循环风机、换热器、表冷器、初、中、高效过滤器、风管、风阀和排风箱等部分组成。

2.HVAC系统工作流程新风通过初效过滤器与回风和臭氧混合，通过一级换热器、表冷器、二级换热器、加湿器、再经过循环风机加压，通过中、高效过滤器后送入房间，回风经过初效过滤器过滤后，经回风道送回空调机组。

排风经水浴除尘机过滤后，通过排风箱排出室外。

3. 参考资料和相关SOP。

3.1组合式空气处理机组使用说明书。

4. 机组的使用。

4.1 检查设备是否清洁，是否有“已清洁”、“完好”标示牌。

4.2 检查设备内应无异物。

4.3 轴承加入适量润滑油脂，凡装有油标的地方，开车前应注入适当的润滑脂，并检查旋转部分是否有足够的润滑脂。

4.4 用于转动主轴时应无卡住现象，主轴活动自如。

4.5 检查电气的完整性，电器部分应可靠接地。

4.6 主轴旋转方向必须符合防护罩上所示箭头方向，否则将损坏主机。

4.7 检查所有坚固螺钉有无松脱，如有坚固各螺钉。

4.8 检查上下皮带在同一平面内是否平等，皮带松紧是否适度。

4.9 电源按地线要正确、接地可靠。

4.10检查机组安装是否完成，内部杂物是否清除。

4.11 检查过滤器滤料是否破损、污染。

在进风段过滤器前蒙上一层尼龙过滤网，以防管道内的灰尘污染过滤器。

中、高效过滤器应在调试完毕后再安装。

有条件的客户可专备一套初效过滤器作调试用。

4.12 弹簧压紧装置是否已拆除。

整机出厂机组，为了运输中不产生振动，在风机电机4.14 检查风系统管道内各风阀是否按设计位置开启，锁紧机构是否已经锁紧。

检查电源电压是否符合要求，三相电压是否平衡，电路接线是否正确。

正式启动前可点动一下电机，检查风机转向是否正确。

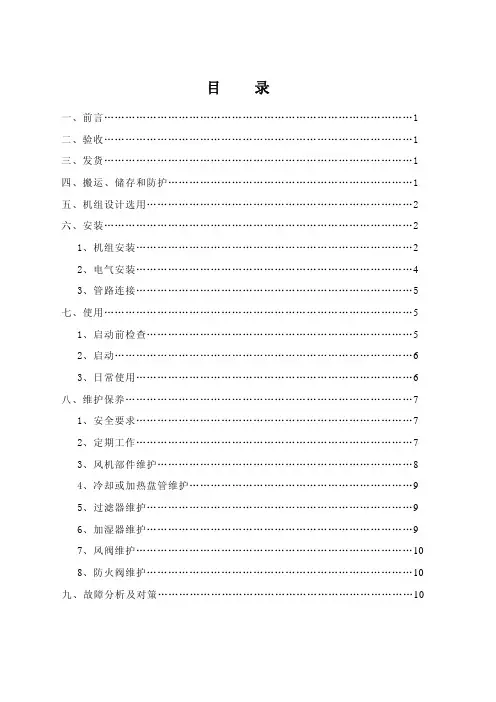

目录一、前言 (1)二、验收 (1)三、发货 (1)四、搬运、储存和防护 (1)五、机组设计选用 (2)六、安装 (2)1、机组安装 (2)2、电气安装 (4)3、管路连接 (5)七、使用 (5)1、启动前检查 (5)2、启动 (6)3、日常使用 (6)八、维护保养 (7)1、安全要求 (7)2、定期工作 (7)3、风机部件维护 (8)4、冷却或加热盘管维护 (9)5、过滤器维护 (9)6、加湿器维护 (9)7、风阀维护 (10)8、防火阀维护 (10)九、故障分析及对策 (10)机组使用时需拆除用于在运输过程中保护风机部件的风机保护支架，使风机部件的减振器进入正常工作状态一、 前言GREE组合式空调机组在设计生产时，严格遵循设计制作标准，确保机组高质量、高可靠性及优良的适应性。

开启或检修机器前，请仔细阅读本手册。

安装工作必须由受过训练的专业人员进行。

GREE公司对由于安装、调试不当、不遵循本手册中的规定及指导而造成的人员伤害或机器损伤，不承担责任。

保修范围必须符合下列条件：机器的首次开启必须由GREE专业维修服务中心的专业维修人员或指定特约公司人员来进行。

只能使用GREE公司提供的各种配用零部件。

所有机器运行及维修事项，必须严格按照本手册中的规定来进行，违反上述任何条件，保修将自动失效。

二、发货机组一般是分段装配好后运输，在现场组装。

也可以散件包装后运输，在现场安装。

其他组装配件附在机段内部或随机一起发送。

在运输过程中，不可损坏箱体壁板，以免影响机组性能和安装精度。

三、验收本机抵达进行签收前应先检查外表，如有损坏，应在签收单上注明，并在交货后72小时内书面通知运送人，同时通知珠海格力电器股份有限公司当地办事处。

机器到货后，应于15天内完成全部检查，如发现任何隐藏在机箱内的损坏，应停止开机，可能时拍摄损坏的零件或材质，立即以电话通知送货人及珠海格力电器股份有限公司当地办事处，隐蔽性的损坏应于到货后15天内提出报告。

组合式空调机组安全操作规程1. 目的：制定组合式空调机组安全操作规程，规范操作，确保正确使用组合式空调机组。

2. 适用范围：组合式空调机组。

3. 责任者：操作工、动力班长、质监员、设备部经理。

4. 程序：4.1 开机前的检查：4.1.1 开机前打开新风、回风、送风管道上的阀门，使其处于开启状态。

4.1.2 确认电源、冷冻循环水、蒸汽供应正常。

4.1.3 确认风机皮带应完好且松紧适度，用手转动风机应运行平稳、无异常声响。

4.1.4 关闭所有负压、正压检修门，切记将把手旋紧。

4.2 开机及运行：4.2.1 首先合上空调机组电源总控制柜内的各电源开关。

然后将调节空调控制柜上手动自动旋钮，将旋钮转向“自动”位置。

将“表冷阀控制”、“加热阀控制”和“加湿阀控制”下的“水阀手自动”都设定为自动，然后将“参数设置”下的温湿度设定值进行修改（设定温度为：℃，湿度为：%），然后在“模式切换”中选择生产模式。

最后点击“参数设置”下的风机启停按钮，设定为“开启”，空调机组开始运行，显示空调机组运行画面。

在空调机组运行界面可以实施的显示送回风温湿度、臭氧浓度、运行频率、各阀门开启度等参数，点击“进入房间”按钮还可以查看各房间的温湿度及压差4.2.3 模式设定点击“模式切换”下的“模式设定”按钮，出现如下画面：然后可以对各种模式下的，“送风机频率”“新风阀开启度”“运行时间”进行设定，设定完毕点击退出按钮。

4.2.4 记录查询点击“记录查询”按钮，可以对运行数据进行查看点击“数据查询”后，可通过“报表属性”“时间属性”“变量选择”等方式对数据进行筛选查询。

点击“数据打印”可对列表数据进行打印，点击“打印预览”可以对打印的情况进行预览。

4.2.5 报警信息查询点击右上角的报警图标，可以对报警信息进行查询：4.2.6 退出系统点击“退出系统”按钮，则退出空调机组自控系统。

4.3 注意事项4.3.1 冬季来临前排净翅片表冷器内的冷冻水，以防气温降低结冰造成翅片换热器破裂。

组合式空调器维护使用手册一，组合式空调器介绍：安发组合式空调器用于集中处理大风量，风量范围从6000到32万m³，广泛应用于各种大型场馆，医药制造，汽车工艺等洁净度，温湿度要求很高的场所。

安发组合式空调器的特点是结构合理，安装方便，保温性能极好，密封性好，漏风率很低。

框架采用高强度碳钢，经磷化喷塑，美观耐腐蚀；壁板由聚氨酯发泡而成，覆以镀锌板或不锈钢板及彩钢板，不但保温性能好，而且强度大，不易变形。

二，组合式空调器功能段：>一套安发组合式空调器的完整配置如下：进风段，初效过滤段，表冷段，风机段，中效过滤段，加热段，加湿段，亚高效或高效过滤段，出风段，各工艺段（中间段），以及各种辅助仪器仪表，如风压开关，空气压差计，排水弯管等。

进风段一般由风口及控制风口开度的风阀组成，通常有新风和回风两个部分，新风口通外界环境，回风口通被处理空间。

新风口引入的新风可以有效保证房间内部的空气洁净度；回风口所引回风可以充分利用房间的冷量或热量，达到节能的效果。

特殊的新风口可以根据使用地气候及工艺要求安装直燃式燃烧加热器，比如在北方的冬季。

燃烧器按燃料分有气体燃烧器及柴油燃烧器等。

初效过滤段由初效过滤器以及支撑框架组成，初效过滤器的形式有板式和袋式，或二者结合的形式，板式的特点是安装简单，袋式的容尘量大。

初效过滤段的作用是滤掉空气中较大颗粒的灰尘杂质，使被处理空气得到初步净化，可以大量减少达到后面的表冷器，风机等的装备上的灰尘杂质，对这些装备起到明显的保护作用。

同时也减轻中高效过滤器的负担，达到延长中高效过滤器的使用寿命。

"表冷段由各种规格的表冷器组成，同时，表冷段还配备了冷凝水积水盘以及挡水器等装备。

表冷器的大小由冷量要求确定。

安发公司可以设计制作各种规格的表冷器。

表冷段的作用是降低所处理空气的温度，在冬季需要加热的情况下，也可以用作加热器。

同时，在制冷的情况下，由于冷凝水的析出，也达到了降低空气绝对湿度的目的。

一．概述1.产品特点AF系列组合式空调器具有各自独立的功能段，结构合理，选配组装灵活的特性，性能可靠，运转平稳，噪声低，冷量大，安装维修方便。

各功能段以组件出厂，现场快速装配，运输、进场、拆装极为方便。

运输、搬运的最大体积为风机的外形尺寸(可根据风机样本来查看)。

表冷器和热水加热器最高压力不超过1.6MP，蒸汽加热器最高压力不超过1.4MP。

2.主要用途和适用围AF系列组合式空调器可广泛用于电子工业、医院、制药、化工、精密机械制造、仪器仪表及轻工食品等行业的净化空调工程和一般空调工程，对大中型民用及公共建筑、饭店、宾馆、大型影剧院等舒适性空调工程亦极适用。

3.产品型号及其含义额定风量103m3/h特征代号安发公司4.使用环境条件额定工作状态1℃～40℃；相对湿度30%～85%时，空调器能正常工作。

非工作状态-40℃～55℃；相对湿度90%以下空调器保持完好。

5.工作条件1)供电电源：交流380V(供电机等)、220V(ZAZ电动执行器或电极式加湿器等)、24V(供照明等)，允许偏差±10%，频率50Hz±2Hz。

如由本公司提供电气控制箱，只需提供交流380V。

2)AF系列组合式空调器输送的气体种类：空气和其他不自燃的，对人体无害的，对钢铁材料无腐蚀性的气体。

气体不许有粘性物质，所含的尘土及硬质颗粒不大于150mg/m3。

介质温度最高不得超过80℃。

3)AF系列组合式空调器使用的冷媒一般为7℃的低温水，热媒为热水或不超过3kg/m2的蒸汽(冷、热水宜采用软化水)，冷媒在换热器管路的流速宜调到0.5～1.5m/s之间。

6.对环境的影响1)噪声当空调器额定风量10000m3/h～30000m3/h时，空调器噪声声压级不超过80dB(A)；当空调器额定风量40000m3/h～70000m3/h时，空调器噪声声压级不超过85dB(A)；当空调器额定风量80000m3/h～160000m3/h时，空调器噪声声压级不超过89dB(A)；当空调器额定风量160000m3/h～320000m3/h时，空调器噪声声压级不超过90dB(A)；2)振动风机转速大于800r/min时，空调器的振动速度不应大于4mm/s；风机转速小于或等于800r/min时，空调器的振动速度不应大于3mm/s；7.安全1)绝缘电阻正常情况下，空调器的电源输入端与外壳之间的绝缘电阻值应大于2.0MΩ。

组合式空调机组操作规程
1. 目的
建立组合式空调机组操作规程，确保对组合式空调机组进行规范操作。

2. 范围
适用于对组合式空调机组的操作。

3. 责任
机组管理和设备操作人员。

4. 内容：
4.1开机前的检查：开机前检查所有供水阀门和通风阀门，使处于打开状态；
4.2 开机操作：
4.2.1 打开机组控制柜电源开关，按下启动按钮（正常运转时用高速档，值班使用低速档）。

4.2.2 旧机组：在所有机组设备正常情况下，将机组开关打到自动位置，机组自行运转；在部分设备不正常情况下，将机组开关打到手动位置，根据洁净区状况启动正常运转的设备。

新机组：按触摸屏“开/关”按钮，并按yes键启动机组，让机组运行。

4.2.3风机运转后，打开各房间排风机。

4.2.4 灌装间及配液间的加压风机在上述房间工作前开启，工作后关闭。

4.2.5当净化房间温度高于26℃或低于18℃时，按“LSF280Z型冷水机组的操作规程”开启冷水机组使房间温度维持在18-26℃之间。

4.2.6当净化房间湿度低于45%时开启蒸汽加湿系统，给房间加湿；湿度高于70%时按“LSF280Z型冷水机组的操作规程”开启冷水机组给房间除湿。

4.3关机：先关机组各设备开关，最后关控制柜开关。

4.4填写仪器设备运行记录。

4.5.注意事项：
4.5.1排风机在送风系统启动后必须及时开启。

4.5.2操作员应每隔15分钟检查依次机组运行情况。

4.5.3车间工作结束后应关闭加压风机，应将风机调至低速档。

4.6相关记录:《组合式空调机组操作记录》
记录编号：
组合式空调机操作记录。

目录一、概述-------------------------------------------------------------------------------1二、产品的主要构成----------------------------------------------------------------1三、机组安装、使用及维护--------------------------------------------------------2四、机组主要性能参数------------------------------------------------------------3五、机组外形尺寸图---------------------------------------------------------------3六、ZK(X)系列组合式空气处理机安装图--------------------------------------4七、机组参考控制图---------------------------------------------------------------5一、概述ZK(X)系列组合式(新风)空气处理机是本公司广泛吸收国内外先进技术,引进先进生产设备，选用优质名牌风机、电机等主要配件设计制造的。

机组结构新颖，外形美观，性能可靠，高效节能。

广泛应用于宾馆、体育馆、办公大楼、商场等大中型公共民用建筑舒适性空调工程，以及冶金、精密仪器仪表、化工纺织、食品医药等工业空调工程。

二、产品的主要构成ZK(X)系列组合式(新风)空气处理机采用无冷桥结构设计，主要由新回风混合段、初中效过滤段、中间段、表冷段、加热段、加湿段、消声段和风机段等主要功能段组合而成。

用户可根据需要，选用不同功能段灵活组合，可分段在施工现场进行组装。

1. 机壳机组内置钢结构框架，全部使用优质冷轧钢制造。

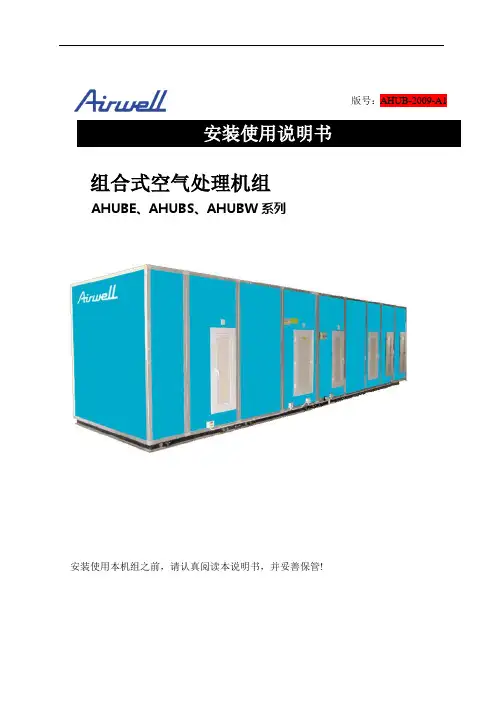

版号：AHUB-2009-A1安装使用说明书组合式空气处理机组AHUBE、AHUBS、AHUBW系列安装使用本机组之前，请认真阅读本说明书，并妥善保管!目录一.特点简介•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 2二. 型号说明•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 3三. 安装•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 4四. 调试••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••8五. 使用及维护保养••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9六. 常见故障分析•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••14注意：由于订货的不同，您所购买的机组可能并不具备本说明书所包含的某些功能，具体性能参数应在订货前向深圳欧威尔公司声明。

警告：必须遵守本警告内容，以免使用者操作不当可能导致的人身伤害。

防触电：此标记适用于电气安装、维修等操作。

只有有经验的合格电工才能进行本机组的接线工作。

注意：必须遵守本注意内容，以免使用者操作不当可能导致的空气处理机组损坏。

注意：安装和维修须由熟悉当地有关法规，并对此类设备有经验的合格人员承担。

警告：尖锐的边缘和盘管表面有可能伤人，最好避免触及。

警告：运转的机器和电源有危险性，它可导致严重的人员伤亡事故，维修时须切断电源并确认所有运动部件均已静止。

在设计与制造过程中，深圳欧威尔充分考虑了您的安全，但这并不能阻止由于非法操作与不当维护所造成的事故对您的危害。

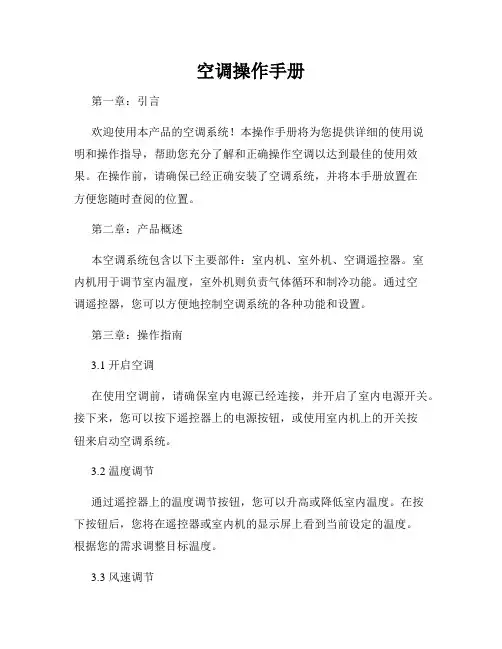

空调操作手册第一章：引言欢迎使用本产品的空调系统！本操作手册将为您提供详细的使用说明和操作指导，帮助您充分了解和正确操作空调以达到最佳的使用效果。

在操作前，请确保已经正确安装了空调系统，并将本手册放置在方便您随时查阅的位置。

第二章：产品概述本空调系统包含以下主要部件：室内机、室外机、空调遥控器。

室内机用于调节室内温度，室外机则负责气体循环和制冷功能。

通过空调遥控器，您可以方便地控制空调系统的各种功能和设置。

第三章：操作指南3.1 开启空调在使用空调前，请确保室内电源已经连接，并开启了室内电源开关。

接下来，您可以按下遥控器上的电源按钮，或使用室内机上的开关按钮来启动空调系统。

3.2 温度调节通过遥控器上的温度调节按钮，您可以升高或降低室内温度。

在按下按钮后，您将在遥控器或室内机的显示屏上看到当前设定的温度。

根据您的需求调整目标温度。

3.3 风速调节本空调系统提供多档风速供您选择，您可以通过遥控器上的风速调节按钮将风速调整为适合您的需要。

根据您的个人喜好和室内温度，选择合适的风速档位。

3.4 模式切换您可以根据不同的使用需求选择不同的模式。

本系统提供多种模式，如制冷模式、制热模式、除湿模式和送风模式等。

通过遥控器上的模式切换按钮，您可以方便地选择所需的模式。

3.5 定时功能如果您希望在预定时间开启或关闭空调，可以使用定时功能。

通过遥控器上的定时设置按钮，您可以设置空调在未来的某个时间自动开关机。

确保正确设置定时参数，以便实现最佳的使用体验。

3.6 温度补偿本空调系统提供温度补偿功能，可根据室内温度的变化自动调整设定温度。

通过遥控器上的补偿按钮，您可以选择是否启用温度补偿功能，以提供更加舒适的使用体验。

第四章：故障排除在使用空调系统时，可能会遇到一些常见的故障情况。

为了帮助您解决问题，我们提供以下故障排除方案。

4.1 空调无法启动- 检查室内机和室外机的电源连接是否正常。

- 检查室内机和室外机的开关按钮是否按下。

目录一.安全措施•••••••••••••••••••••••••••••••••••••••••••••••••••••••• 1二.型号说明及性能特点•••••••••••••••••••••••••••••••••••••••••• 4三.运输及仓储••••••••••••••••••••••••••••••••••••••••••••••••••••••7四.安装•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9五.调试••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••16六.日常维护•••••••••••••••••••••••••••••••••••••••••••••••••••••••••17七.常见故障分析•••••••••••••••••••••••••••••••••••••••••••••••••••22八.售后服务及保修••••••••••••••••••••••••••••••••••••••••••••••••23警告：必须遵守本警告内容，以免使用者操作不当可能导致的人身伤害。

警告：安装和维修必须从供应商公司授权，由熟悉当地有关法规，并对此类设备有经验的合格人员承担。

禁止客户自己安装。

不正确的安装会导致水渗漏、触电和消防隐患。

警告：必须遵守本警告内容，以免使用者操作不当可能导致的人身伤害。

运转的机器和电源有危险性，它可导致严重的人员伤亡事故，维修时须切断电源并确认所有运动部件均已静止。

防止触电警告标签1警告：搬运及吊装时，机组下严禁站人！！！3.4 机组的存放如果机组在安装于机房之前需放在室外，应注意机组避免受脏物、雨、雪的浸蚀及动物的破坏，并注意不可破坏机组表面的保护薄膜。

夏天切不可将机组置于烈日下曝晒，否则会引起保温板的变形。

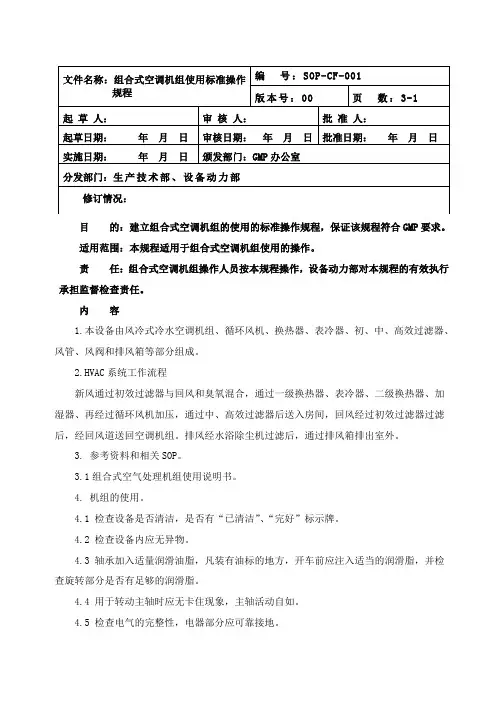

目的：建立组合式空调机组的使用的标准操作规程，保证该规程符合GMP要求。

适用范围：本规程适用于组合式空调机组使用的操作。

责任：组合式空调机组操作人员按本规程操作，设备动力部对本规程的有效执行承担监督检查责任。

内容1.本设备由风冷式冷水空调机组、循环风机、换热器、表冷器、初、中、高效过滤器、风管、风阀和排风箱等部分组成。

2.HVAC系统工作流程新风通过初效过滤器与回风和臭氧混合，通过一级换热器、表冷器、二级换热器、加湿器、再经过循环风机加压，通过中、高效过滤器后送入房间，回风经过初效过滤器过滤后，经回风道送回空调机组。

排风经水浴除尘机过滤后，通过排风箱排出室外。

3. 参考资料和相关SOP。

3.1组合式空气处理机组使用说明书。

4. 机组的使用。

4.1 检查设备是否清洁，是否有“已清洁”、“完好”标示牌。

4.2 检查设备内应无异物。

4.3 轴承加入适量润滑油脂，凡装有油标的地方，开车前应注入适当的润滑脂，并检查旋转部分是否有足够的润滑脂。

4.4 用于转动主轴时应无卡住现象，主轴活动自如。

4.5 检查电气的完整性，电器部分应可靠接地。

4.6 主轴旋转方向必须符合防护罩上所示箭头方向，否则将损坏主机。

4.7 检查所有坚固螺钉有无松脱，如有坚固各螺钉。

4.8 检查上下皮带在同一平面内是否平等，皮带松紧是否适度。

4.9 电源按地线要正确、接地可靠。

4.10检查机组安装是否完成，内部杂物是否清除。

4.11 检查过滤器滤料是否破损、污染。

在进风段过滤器前蒙上一层尼龙过滤网，以防管道内的灰尘污染过滤器。

中、高效过滤器应在调试完毕后再安装。

有条件的客户可专备一套初效过滤器作调试用。

4.12 弹簧压紧装置是否已拆除。

整机出厂机组，为了运输中不产生振动，在风机电机4.14 检查风系统管道内各风阀是否按设计位置开启，锁紧机构是否已经锁紧。

检查电源电压是否符合要求，三相电压是否平衡，电路接线是否正确。

正式启动前可点动一下电机，检查风机转向是否正确。

目录1．空调操作说明 (2)2．DX—9100数字控制器面板操作说明 (6)3．空调部分 (19)．空调机组设备表 (19)．空调机组组合图 (21)．空调机组基础总图 (25)．空调机组水系统接管图 (26)4．电控部分 (28)．电气设备表 (28)．电气原理图 (31)．电柜柜面布置图 (35)．自控设备表 (36)．自控调试表 (37)．自控原理图 (39)．自控二次接线图 (40)5．通风管道部分 (41)．通风管道总布置图 (41)空调操作说明安全警告:空调在运行中切勿进入，否则后果自负。

一、开机前的检查1。

风机状况本空调机组为环境空调机组（C区加弹)，机组中的风机的传动方式为E 式传动，轴承座内的润滑脂应加得适当，润滑脂为锂基润滑脂或与风机上所标注的油号相同.风机“V”带的松紧度要适中，风轮和电轮应按规定调节对正.风机在开机前应严格检查风机叶轮和风机壳体的集风圈的间隙是否符合规定（风机厂已经调整好，在后期维修时要注意这一条）。

风机、电机、轴承座、电机导轨以及风机与减震台座上的所有螺丝应全部检查一遍，确保全部紧固。

第一次（或以后的检修后）开机前应检查风机内是否有异物，如有异物应清除后方可启动风机.2。

风阀的开、关位置开机前应检查各风阀的开、关位置,确保各送风阀全部打开。

新、回、排风阀联动，比例位置与DDC程序输出相一致(详见电气调节部分,为保持车间空气清新,新风阀预留40％）.特别注意检查新风阀、机组内的混合风阀和回风机出口的排风阀不得同时处于关闭状态下启动风机！3。

水池水位、喷淋状态调节自动补水阀的位置,使水池内的水位在正常水位,一般低于溢水口以下10mm-15mm，低于该水位时自动补水阀应自动补水。

水池内的水应该是清洁的软化水或自来水,不应有任何杂物在内，更不得使用浑浊的或已使用过的其它污水。

检查喷淋水泵是否正向旋转。

4。

强、弱电控柜、风机状态检查各控制柜内强、弱电接线的正确，确保接地、漏电保护可靠灵敏。

组合式（中央）空调机组Air Conditioning Unit产品使用说明书Instructions上海衡拓发展实业有限公司产品使用说明书Shanghai Hunter Industry Development Co., Ltd.,1前言在启动机组前，所有涉及现场安装，开机，运行和维护的人员应当仔细阅读本操作说明书，明确安装现场的工作参数。

机组的设计充分考虑了安装，开机，运行和维修的方便，只要在设计条件许可的工况下运行,机组就能够提供安全和可靠的服务。

若忽视一些安装中的特殊因素诸如：运行压力、电气元件、电压及机组自身的安装位置，那么机组设备的安装、启动和维修将会变得危险。

本操作说明书按照机组正常启动和运行的顺序进行编排。

在所有的操作过程中，必须阅读并理解且遵循所有的产品安装维修手册中给出的指示和介绍（包括机组设备和散件上的标贴说明）及其它的安全规定。

1.1主要用途及适用范围组合式中央空调装置，集制冷、制热、通风于一体，具有结构紧凑、外形美观、噪音低、1.2工作条件电源：AC 380V 3Ph 50Hz室外环境温度：-18~37.8℃室外环境相对湿度：46~91％室内夏季/冬季温湿度：25±2℃50%±10% / 22±2℃50%±10%1.3安全要求1.3.1安装安全要求请从机组正确的位置和方向进行搬运。

本机组还可以使用合适的缆绳吊装，但只允许使用机组上吊耳进行吊装，才能保证安装的安全。

否则，可能造成人员的伤害和机组损坏。

吸入高浓度的制冷剂蒸汽对人体有害。

为确保制冷剂不会由安全阀泄漏到建筑物内，安全阀泄放物需排放到室外，保持室内良好的环境。

1.3.2维护安全要求定期半年施行机组检漏维护，一旦发现漏点，立即修理。

绝不允许在带电的机组上进行维修操作。

定期检查机组接地端子的状况，确保接地良好。

只有把控制柜里的总回路空气开关断开，切断机组总的供电以后，才能进行电气元件的维修操作。

组合式空调机组开、停机操作流程一、开机前准备工作：1．检查风机皮带张紧合适，风机轴承压盖无松动，风机转动无卡阻现象，皮带无断裂，轴承无异响。

2．空调电动阀手动/自动阀在正确位置。

3．空调机各风阀，防火阀在正确位置，检查空调各段无积水、积渣、漏水现象。

4．确认系统送、回风机变频器上无报警代码。

5．若变频器上显示有报警提示，首先确认报警的内容，按动“FN”键，确认并消除该报警内容。

6．通过变频器显示器面板，确认送、回风机变频器均处于自动方式（Auto），否则按动“Auto”键将变频器设置在自动方式下。

7．PLC操作面板上如果存在报警消息，按动操作面板上的“ACK”键加以确认和清除。

8．在操作面板或计算机工作站上调出系统风阀的开度显示，确认所有风阀处于正常的位置。

二、开机：1．将系统启停开关置于“ON”的位置，系统运行指示灯点亮，空调机组开始自动运行并根据控制温度自动调节车间内温湿度。

2．系统进入温湿度自动控制状态。

如想手动控制冷水阀，热水阀，加湿阀，可在计算机上点击水阀手动按钮，根据当前系统温湿度的实际情况，通过拖动冷水阀滑杆，热水阀滑杆和加湿阀滑杆，调动冷水阀、热水阀、加湿阀的开启度。

3．当系统存在故障而无法正常启动时，通过手动方式开启系统。

4．在送、回风变频器柜上按动（Hand）按键，将变频器置于手动方式下。

5．在送、回风变频器柜上按动绿色的启动按键，分别手动开启送、回风机。

6．手动调节风阀、水阀、加湿阀保证车间温湿度。

7．巡视，填写运行记录。

三、停机1．确认水阀、风阀、加湿阀置于自动状态，将系统启停开关的位置置于“Off”时，系统按顺序正常关闭设备。

2．检查设备及部件是否处于正常状态。

四、应急准备遇到突发事件如停电或电力震荡造成停机，首先关闭蒸汽阀门，在电力恢复后，按开机步骤开启机组。

目录Content一、安全须知 (3)I. Safety Tips二、安装 (5)II. Installation1. 安装前的准备 (5)1. Preparation before Installation2. 散件出厂机组的现场组装和交付 (5)2. Site Assembly & Delivery of Parts Delivered in Bulks3. 整机出厂机组的现场吊装和就位 (6)3. Site Hoisting & Locating of Parts Delivered in Whole Set4. 机组与风系统的安装和连接 (11)4. Installation & Connection of Units and Air System5. 机组与水汽管路系统的安装和连接 (11)5. Installation & Connection of Units and Water-and-Steam System6. 机组与电气控制系统的安装和连接 (14)6. Installation & Connection of Units and Electric Control System三、调试 (15)III. Commission1. 调试前的准备 (15)1. Preparation before Commission2. 启动关闭机组 (22)2. Units On & Off四、运行管理 (26)IV. Operation & Management1. 性能参数巡检记录 (26)1. Performance Parameters Inspecting Record2. 设备运行参数监测 (26)2. Running Parameters Inspection3. 设备运行状态监测 (27)3. Running Status Inspection五、例行保养和维修 (29)V. Regular Maintenance & Repairing1. 风机传动系统 (29)1. Fan Transmission System2. 水泵传动系统 (32)2. Water Pump Transmission System3. 电动机保养与维修 (33)3. Motor Maintenance & Repairing4. 水汽系统 (34)4. Water-and-Steam System5. 空气过滤系统 (37)5. Air Filtering System6. 电气控制系统 (38)6. Electric Control System7. 机组框架及壳体 (40)7. Unit Frame & Shell六、注意事项 (41)VI. Important Notice七、服务条款 (42)VII. Terms of Service一、安全须知I. Safety Tips1．RQAC型系列组合式空调机组在设计规范内运行时能够得到安全保障和可靠的服务，由于机组在使用压力、电机接线及装置等各方面的原因，只有经过培训合格的安装员、操作工和维修技师才可以安装、操作和维修本设备。
