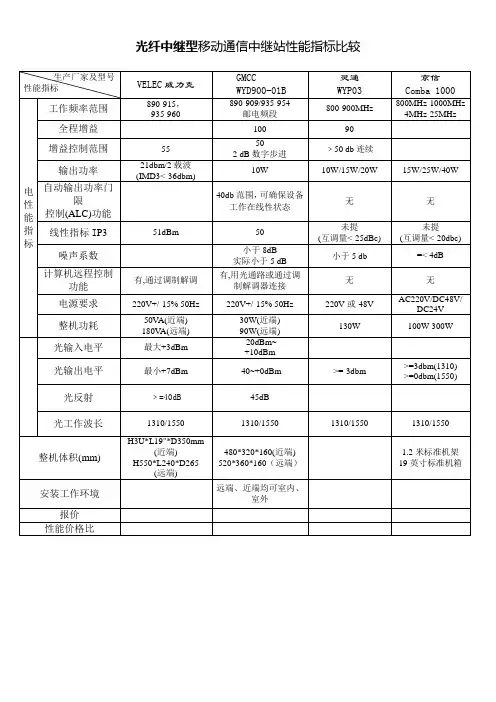

光纤直放站性能参数

光纤直放站（Optic Fiber Repeater）产品概述光纤直放站是指采用光纤进行信号传输的直放站。

光纤直放站由靠近基站一侧的近端机及覆盖区域一侧的远端机两部分组成，近端机将收到的信号进行电-光转换，即将射频信号变成光信号后送入光纤，远端机则进行光-电转换并放大后输出。

一个近端机可拖一个或多个远端机。

产品应用村镇、旅游区、公路等的覆盖车站、医院、大型酒店、展馆等区域的覆盖公路和铁路隧道、地铁、矿井等区域的覆盖产品特点1W、2W、5W、10W、20W等多种功率等级支持350M、400M、430M、470M、800M等多种频段支持对讲、模拟集群、iDEN、TETRA、GoTa、GT800、PDT等多种标准和制式 采用波分复用技术，单纤传输，组网便捷、经济近端机19英寸标准机柜，方便安装；远端机高防护等级，全天候应用技术参数技术参数（Specification） 序号(No. ) 项目（Main Item）上行（UpLink） 下行（DownLink）1 频率范围（Frequency Range） 136～174MHz；350～380MHz； 380～400MHz；400～430MHz； 450～470MHz；806～869MHz。

2 带宽（Bandwidth） 2M～25MHz（用户指定）远端机（Remote） 0dBm±2dB 30/33/37/40/43dBm±2dB基站耦合型(RF Cable toBTS) 0dBm±2dB 0dBm±2dB3输出功率（Output Power）近端机（Master）空中耦合型(Wireless toBTS)27/30/33/37dBm±2dB0dBm±2dB 远端机（Remote） 50dB±3dB 55dB±3dB基站耦合型(RF cable toBTS)20dB±3dB 20dB±3dB4最大增益（Maximum Gain）近端机（Master）空中耦合型(Wireless toBTS)55dB±3dB 55dB±3dB5 自动电平控制范围（ALC Range） ≥30 dB6 增益调节范围及步进(Gain Adjust) 31dB in 1dB steps7 噪声系数（Noise Figure） ≤5dB8 时延（Group Delay） ＜2.5us9 带内波动（In-band Flatness） ≤±1.5dB10 互调衰减（Inter-modulation Attenuation） ≤-45dBc（带内）≤-36dBm/30KHz at 9KHz～1GHz 11 杂散发射（Spurious Emission）≤-30dBm/30KHz at 1GHz～12.75GHz12 输入输出驻波比（VSWR） ≤1.513 防护等级(Protection Class) IP55 or IP65远端机（Slave） 110V AC or 220V AC14 电源（Power Supply）近端机（Master） 48V DC or 110V AC or 220V AC15 阻抗（Impedance） 50Ω16 射频接口（RF Connector） N Female17 光纤波长（Optical Wavelength） 1310nm or 1550nm18 光纤接口（Optical Interface） FC/APC or FC/PC19 光输出功率（Optic Output Power） 0dBm or 用户指定20 工作温度（Work Temperature） -25℃～+55℃21 相对湿度（Relative Humidity） ≤95%22 监控（Monitoring） 本地监控：LCD显示，键盘操作，RS232接口远程监控：MODEM，SMS短信。

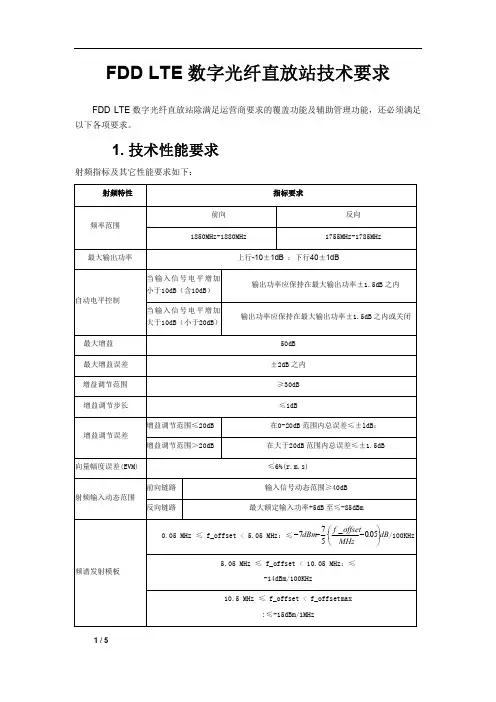

京信通信2100MHz FDD-LTE数字光纤直放站技术规格书1用途京信通信2100MHz FDD-LTE数字光纤直放站是一种直接耦合基站信号，采用数字传输方式，将信号传输至射频拉远单元进行覆盖的无线网络解决方案。

整机系统由数字接入单元，以下简称“近端机”和射频拉远单元,以下简称“远端机”组成。

该产品是基于采用数字中频技术的光纤传输，克服模拟光纤传输时信号的信噪比恶化的缺点,具有大动态、低噪声的优点,并且在数字中频的基础上开发多种功能,比如菊花链组网、星型组网、混合组网、环形组网、远端光旁路备份切换扩展功能、近端备份切换扩展功能、以太网接口、远程下载以及时延校准等功能。

2功能1)工作频段为上行1920MHz~1940 MHz，下行2110 MHz ~2130 MHz。

2)工作带宽20 MHz。

3)最大下行输出功率分为40W、60W功率等级。

4)下行采用数字预失真技术。

5)利用光纤传输，传输距离最远可达20km，信号在光纤传输时无损耗。

6)没有收发天线隔离问题，用户天线架设灵活，根据覆盖区域可选择定向或全向覆盖天线。

7)系统由近端机和远端机组成，支持星型、菊花链型、环型和混合型组网。

8)支持自动或手动时延校准，有效防止链型结构覆盖的同频干扰。

9)整机分室内机型和室外机型。

10)具备软件远程下载功能。

11)支持近端备份扩展功能。

12)远端光旁路备份切换扩展功能。

13)采用满足CPRI标准的HDLC进行远程监控通信，性能稳定。

14)本地监控功能（OMT）：通过便携电脑对近端机或远端机进行增益设置及设备状态和工作参数查询，以及监控软件的更新下载，并且可以对主机和数字板分别进行复位设置。

同时用户可在近端机或远端机完成端对端的设置与查询。

15)配套完善的网管系统（OMC），通过近端机内置的CDMA MODEM或以太网与OMC建立远程通信，设备监控数据的远程传送采用“CDMA 1x PS域数传”或“CDMA短信”方式或以太网传输方式。

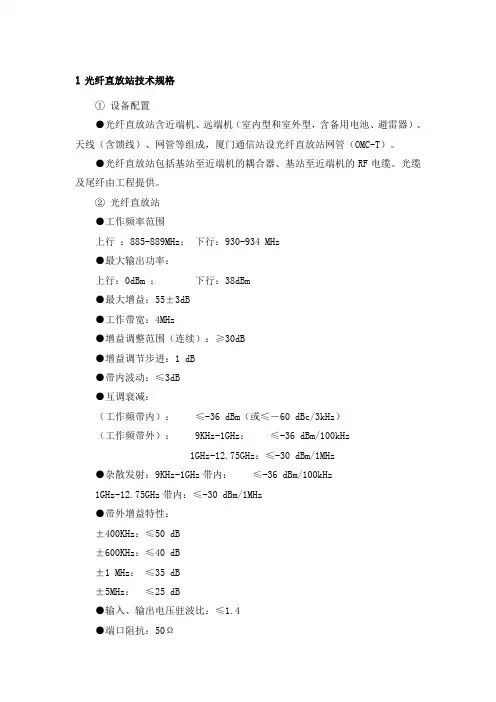

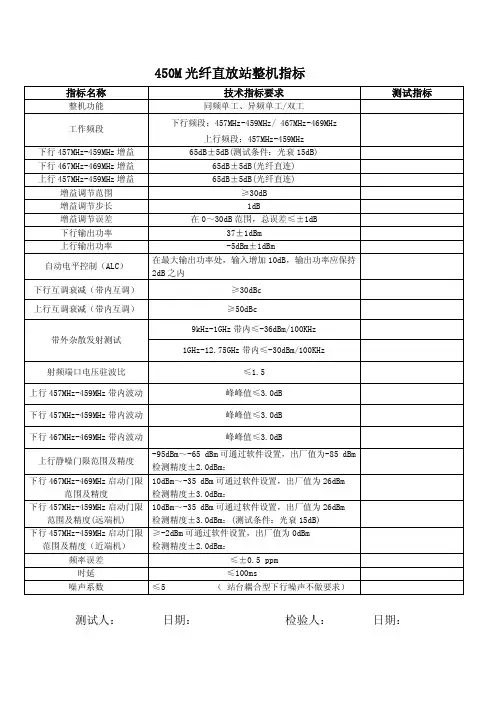

1光纤直放站技术规格① 设备配置●光纤直放站含近端机、远端机（室内型和室外型，含备用电池、避雷器）、天线（含馈线）、网管等组成，厦门通信站设光纤直放站网管（OMC-T）。

●光纤直放站包括基站至近端机的耦合器、基站至近端机的RF电缆。

光缆及尾纤由工程提供。

② 光纤直放站●工作频率范围上行：885-889MHz；下行：930-934 MHz●最大输出功率：上行：0dBm ；下行：38dBm●最大增益：55±3dB●工作带宽：4MHz●增益调整范围（连续）：≥30dB●增益调节步进：1 dB●带内波动：≤3dB●互调衰减：（工作频带内）：≤-36 dBm（或≤－60 dBc/3kHz）（工作频带外）： 9KHz-1GHz：≤-36 dBm/100kHz1GHz-12.75GHz：≤-30 dBm/1MHz●杂散发射：9KHz-1GHz带内：≤-36 dBm/100kHz1GHz-12.75GHz带内：≤-30 dBm/1MHz●带外增益特性：±400KHz：≤50 dB±600KHz：≤40 dB±1 MHz：≤35 dB±5MHz：≤25 dB●输入、输出电压驻波比：≤1.4●端口阻抗：50Ω●噪声系数：≤4.0 dB●传输时延：≤ 5μS●工作温度：-40℃～+55℃环境湿度：≤93％●技术安全性：符合GB15842-1995标准电磁兼容性：符合YD/T1139-2001 、TB/T3073-2003标准●输入输出端口类型：N-50-K型连接器●平均无故障工作时间（MTBF）：≥20000小时●抗振动：各向3g，5～55 Hz抗冲击： 35g 1000次（40—80次/分钟）③ 天线●频率范围 870-960MHz●极化方向：垂直极化●增益 16dBi●瓣宽（垂直） 13度三阶互调＜-107dBm●驻波比＜1.4（工作频率<1.3）●前后比＞30dB●隔离度＞28dB●最大输入功率 r 500W●雷电保护直流接地直接接地●抗风速 200km/h④ 网管：●光纤直放站采用近端/远程监控模式，完成对直放机各个模块工作状态的监视和控制。

直放站设备技术指标：1、技术参数光纤直放站设备（1）应采用成熟可靠的国际知名品牌产品（类似不低于安德鲁、艾克赛尔的光纤直放站）；（2）光纤直放站近端机电源、远端机功放及电源采用热备份冗余配置，故障时可自动切换并报警，投标方应给出光纤直放站的冗余配置的说明。

（3）提供网管终端，应具有网络管理功能，可以对其设备进行检测、故障告警，能进行远程增益设置，其时延等特殊指标应能满足系统要求，网管接口支持RJ45（TCP/IP）接口。

（4）当电源恢复时，光纤直放站应能自行重新启动,恢复正常功能；（5）光特性1)近端机：基站侧射频输入端口：1个（收发合用）。

光端口：Tx端口4个、Rx端口4个，最多单子架可以支持6个光收发口，不采用光功分器件，以提高系统的可靠性，可同时支持6个远端机。

输入射频功率：≦10dBm光输出功率：≥0dBm光接收功率：≤5dBm2)远端机：系统噪声系数≤6dB （最大功率时）系统时延≤2μｓ群时延≤500ｎｓ天馈侧射频端口：1个（收发合用）（6）直放特性1)频率误差：≤±5×10-82)设备下行输出功率：≥40dBm，增益≥40dB3)设备上行最小接收电平：-110 dBm4)载噪比：≥20dB5)带内波动：≤2dB （峰-峰）6)互调衰减工作频带内：≤-15dBm/ 25KHz7)无用发射工作频带内：≤-29dBm/ 25KHz工作频带外（偏离2.5MHz之外）：≤-36dBm/25KHz9kHz～1GHz≤－29dBm/25KHz1GHz～12.75GHz≤－29dBm/25KHz（7）接口参数1)输入、输出阻抗：50Ω，N型连接器2)电压驻波比：≤1.5（8）结构及安装要求：近端机应采用19英寸子架结构，安装在19英寸机柜内。

远端机分为室内型和室外型。

室内型采用标准机架型安装结构。

室外型安装在隧道侧壁，满足IP66要求，具有防尘、防水功能，设备尺寸（含安装支架、长×厚×高）不大于600mm×400mm×600mm。

C D M A系统设备指标目录CDMA 800系列产品技术指标................ 错误!未定义书签。

一、小功率直放站要紧技术指标.............. 错误!未定义书签。

1、宽带同频无线直放站................................... 错误!未定义书签。

SGR-R331C-50 CDMA宽带同频无线直放站....... 错误!未定义书签。

SGR-R331C-100 CDMA宽带同频无线直放站..... 错误!未定义书签。

SGR-R331C-200 CDMA宽带同频无线直放站..... 错误!未定义书签。

SGR-R331C-500 CDMA宽带同频无线直放站..... 错误!未定义书签。

2、宽带光纤直放站....................................... 错误!未定义书签。

SGR-R331-50 CDMA宽带光纤直放站........... 错误!未定义书签。

SGR-R331-100 CDMA宽带光纤直放站.......... 错误!未定义书签。

SGR-R331-200 CDMA宽带光纤直放站.......... 错误!未定义书签。

SGR-R331-500 CDMA宽带光纤直放站.......... 错误!未定义书签。

二、CDMA直放站要紧技术指标 ............... 错误!未定义书签。

1、宽带同频无线直放站................................... 错误!未定义书签。

SGR-R331C-1 CDMA宽带同频无线直放站........ 错误!未定义书签。

SGR-R331C-2 CDMA宽带同频无线直放站........ 错误!未定义书签。

SGR-R331D-5 CDMA宽带同频无线直放站........ 错误!未定义书签。

SGR-R331D-10 CDMA宽带同频无线直放站....... 错误!未定义书签。

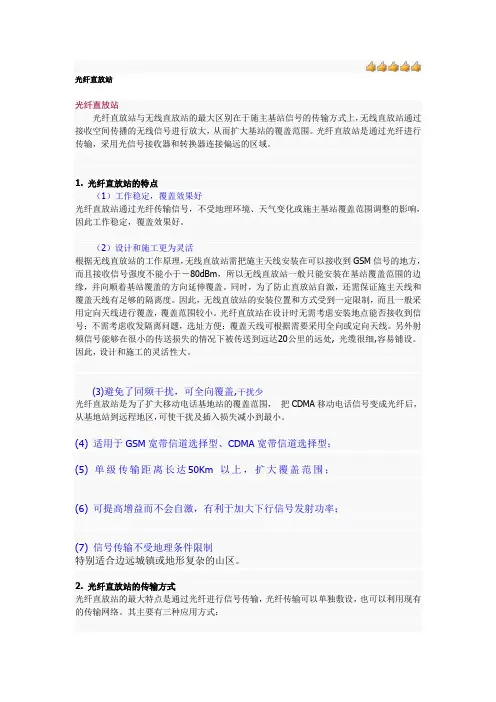

光纤直放站光纤直放站(m9];Z1P$}2i2{$w/V光纤直放站与无线直放站的最大区别在于施主基站信号的传输方式上，无线直放站通过接收空间传播的无线信号进行放大，从而扩大基站的覆盖范围。

光纤直放站是通过光纤进行传输，采用光信号接收器和转换器连接偏远的区域。

mscbsc 移动通信论坛拥有30万通信专业人员，超过50万份GSM/3G等通信技术资料，是国内领先专注于通信技术和通信人生活的社区。

5]#C1L8t)U2|&F)I1. 光纤直放站的特点(G'o:T:b7N.f（1）工作稳定，覆盖效果好光纤直放站通过光纤传输信号，不受地理环境、天气变化或施主基站覆盖范围调整的影响，因此工作稳定，覆盖效果好。

（2）设计和施工更为灵活%F!N:g7E Z7]2?!|根据无线直放站的工作原理，无线直放站需把施主天线安装在可以接收到GSM信号的地方，而且接收信号强度不能小于－80dBm，所以无线直放站一般只能安装在基站覆盖范围的边缘，并向顺着基站覆盖的方向延伸覆盖。

同时，为了防止直放站自激，还需保证施主天线和覆盖天线有足够的隔离度。

因此，无线直放站的安装位置和方式受到一定限制，而且一般采用定向天线进行覆盖，覆盖范围较小。

光纤直放站在设计时无需考虑安装地点能否接收到信号；不需考虑收发隔离问题，选址方便；覆盖天线可根据需要采用全向或定向天线。

另外射频信号能够在很小的传送损失的情况下被传送到远达20公里的远处, 光缆很细,容易铺设。

因此，设计和施工的灵活性大。

移动通信,通信工程师的家园,通信人才,求职招聘,网络优化,通信工程,出差住宿,通信企业黑名单+e$t*h&K7M _,Y)EMSCBSC 移动通信论坛"{4J9s#B3q#r4X.L3l/M(3)避免了同频干扰，可全向覆盖,干扰少7n5{5M0d,E4H'a光纤直放站是为了扩大移动电话基地站的覆盖范围，把CDMA移动电话信号变成光纤后，从基地站到远程地区，可使干扰及插入损失减小到最小。

直放站设备指标参数详解1.工作频段工作频段是指直放站在线性输出状态下的实际工作频率范围，根据需要设备可使用工作频段的全部和部分。

对应于900MHz/1800MHz频段：上行 885～909MHz/1710～1730MHz下行 930～954MHz/1805～1825MHz2.标称最大输出功率2. 1定义标称（最大）输出功率是指直放站在线性工作区内所能达到的最大输出功率，此最大输出功率应满足以下条件：(a)输入信号为GSM连续波信号；(b)增益为最大增益；(c) 在网络应用中不应超过此功率2.2 测量方法1．按图1所示连接测试系统；图1：标称（最大）输出功率测试2．将GSM信号发生器输出通过电缆接至被测设备输入端口，再将功率衰减器及连接电缆总损耗值作为偏置输入GSM分析仪或功率计中；3．关闭反向链路（测量前向输出功率）或关闭前向链路（测量反向输出功率）；4．将GSM信号发生器设置为该直放站工作频率范围内的中心频率或指配信道的中心频率；将被测直放站增益调到最大；5．调节GSM信号发生器的输出电平直至ALC启控点，GSM分析仪或功率计上直接显示的每信道功率应在被测直放站厂商声明的最大输出功率的容差范围内；6．记录被测直放站的输出功率电平L out（dBm）及输入电平（GSM信号发生器输出电平减去连接电缆的损耗值）L in（dBm）；7. 对于移频直放站应对近端单元和远端单元分别测量。

3.增益3. 1最大增益及误差3.1.1 定义最大增益是指直放站在线性工作范围内对输入信号的最大放大能力。

最大增益误差是指最大增益的实测值与卖方声明值之间的差值。

3.1.2 测量方法1．测试系统及测试步骤同2.2图1；2．最大增益为Gmax= Lout-Lin（dB）（1）（dB）（2）3．增益误差为△= Gmax-G厂声明4. 对于移频直放站应对近端单元和远端单元分别测量。

3.2增益调节范围3.2.1 定义增益调节范围是指当直放站增益可调时，其最大增益和最小增益的差值。

1 干放的输入信号范围
⏹干放特性参数
工作频段：上行：825MHz～835MHz; 下行：870MHz～880MHz
干放最大非损坏输入功率为10dBm
增益变化范围：25~45dB
⏹干放输入功率范围：
2W干放输入（导频功率）：-15~-5dBm
5W干放输入（导频功率）：-11~-1dBm
10W干放输入（导频功率）：-8~2dBm
2 无线直放站的输入信号范围
⏹无线直放站特性参数
工作频段：上行：825MHz～835MHz; 下行：870MHz～880MHz
增益变化范围：62~92dB
⏹无线直放站输入功率范围：
2W无线直放站输入（导频功率）：-62~-52dBm
5W无线直放站输入（导频功率）：-58~48dBm
10W无线直放站输入（导频功率）：-55~-45dBm
20W无线直放站输入（导频功率）：-52~-42dBm
⏹无线直放站输入信号要求：
无线直放站的信源选取需要纯净，以1X导频为主要参考指标，其主导信号质量要求Ec/Io大于-7dB，第1导频信号强度比第2导频信号强度大6dB。

3 光纤直放站的输入信号范围
⏹光纤直放站特性参数
工作频段：上行：825MHz～835MHz; 下行：870MHz～880MHz
光接收功率：-9~4dBm
光输出功率：1~4dBm
增益变化范围：35~65dB
⏹光纤直放站输入功率范围：
2W光纤直放站输入（导频功率）：-15~-5dBm
5W光纤直放站输入（导频功率）：-11~1dBm 10W光纤直放站输入（导频功率）：-8~2dBm 20W光纤直放站输入（导频功率）：-5~5dBm 注:该输入功率范围可支持20KM拉远。

一、光纤直放站组成及工作原理
该产品采用光波分复用方式，利用单根光纤直接传送射频信号。

车站电台发出的下行信号被耦合到光纤直放站近端机，近端机通过电/光转换将信号发射到光纤中传播至远端机，远端机再通过光/电转换将信号通过天线或泄漏电缆辐射至空间覆盖弱场强区域。

机车电台发出的上行信号被光纤直放站远端机接收，远端机通过电/光转换将信号发射到光纤中传播至近端机，近端机再通过光/电转换将信号耦合至车站电台。

光收发单元实现信号的电光转换和光电转换，其内置了光波分复用器。

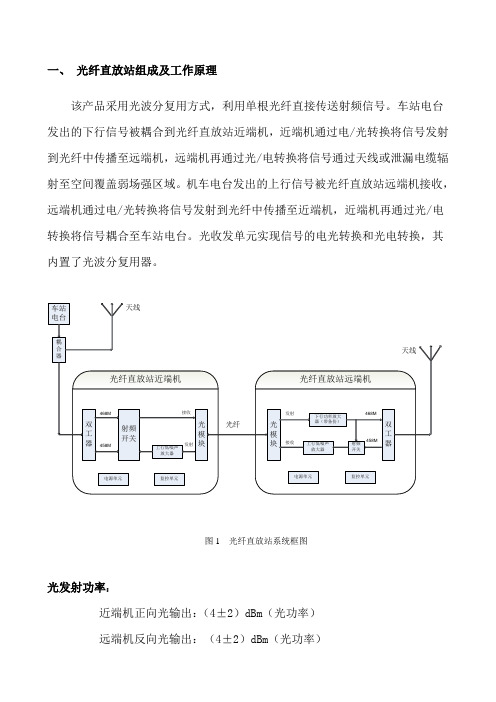

图1 光纤直放站系统框图
光发射功率：
近端机正向光输出：（4±2）dBm（光功率）
远端机反向光输出：（4±2）dBm（光功率）
二、光路参数
三、光纤直放站配套程式。
