铰孔余量小

钻孔（扩孔与铰孔）各种零件的孔加工，除去一部分由车、镗、铣等机床完成外，很大一部分是由钳工利用钻床和钻孔工具（钻头、扩孔钻、铰刀等）完成的。

钳工加工孔的方法一般指钻孔、扩孔和铰孔。

用钻头在实体材料上加工孔叫钻孔。

在钻床上钻孔时，一般情况下，钻头应同时完成两个运动；主运动，即钻头绕轴线的旋转运动（切削运动）；辅助运动，即钻头沿着轴线方向对着工件的直线运动（进给运动），钻孔时，主要由于钻头结构上存在的缺点，影响加工质量，加工精度一般在IT10级以下，表面粗糙度为Ra12.5μm左右、属粗加工。

一、钻床常用的钻床有台式钻床、立式钻床和摇臂钻床三种，手电钻也是常用的钻孔工具。

1.台式钻床简称台钻，是一种在工作台上作用的小型钻床，其钻孔直径一般在13mm以下。

台钻型号示例：Z 4 0 1 2主参数：最大钻孔直径型号代号：台式钻床类别代号：钻床由于加工的孔径较小，故台钻的主轴转速一般较高，最高转速可高达近万转/分，最低亦在400转/分左右。

主轴的转速可用改变三角胶带在带轮上的位置来调节。

台钻的主轴进给由转动进给手柄实现。

在进行钻孔前，需根据工件高低调整好工作台与主轴架间的距离，并锁紧固定（结合挂图与实物讲解示范）。

台钻小巧灵活，使用方便，结构简单，主要用于加工小型工件上的各种小孔。

它在仪表制造、钳工和装配中用得较多。

2.立式台钻简称立钻。

这类钻床的规格用最大钻孔直径表示。

与台钻相比，立钻刚性好、功率大，因而允许钻削较大的孔，生产率较高，加工精度也较高。

立钻适用于单件、小批量生产中加工中、小型零件。

3.摇臂钻床它有一个能绕立柱旋转的摇臂、摇臂带着主轴箱可沿立柱垂直移动，同时主轴箱还能摇臂上作横向移动。

因此操作时能很方便地调整刀具的位置，以对准被加工孔的中心，而不需移动工件来进行加工。

摇臂钻床适用于一些笨重的大工件以及多孔工件的加工。

二、钻头钻头是钻孔用的刀削工具，常用高速钢制造，工作部分经热处理淬硬至62～65HRC。

钳工基础知识（一）钳工概论一、钳工的基本操作钳工是主要手持工具对夹紧在钳工工作台虎钳上的工件进行切削加工的方法，它是机械制造中的重要工种之一。

钳工的基本操作可分为：1.辅助性操作即划线，它是根据图样在毛坯或半成品工件上划出加工界线的操作。

2.切削性操作有錾削、锯削、锉削、攻螺纹、套螺纹。

钻孔（扩孔、铰孔）、刮削和研磨等多种操作。

3.装配性操作即装配，将零件或部件按图样技术要求组装成机器的工艺过程。

4.维修性操作即维修，对在役机械、设备进行维修、检查、修理的操作。

二、钳工工作的范围及在机械制造与维修中的作用1.普通钳工工作范围（1）加工前的准备工作，如清理毛坯，毛坯或半成品工件上的划线等；（2）单件零件的修配性加工；（3）零件装配时的钻孔、铰孔、攻螺纹和套螺纹等；（4）加工精密零件，如刮削或研磨机器、量具和工具的配合面、夹具与模具的精加工等。

（5）零件装配时的配合修整；（6）机器的组装、试车、调整和维修等。

2.钳工在机械制造和维修中的作用钳工是一种比较复杂、细微、工艺要求较高的工作。

目前虽然有各种先进的加工方法，但钳工所用工具简单，加工多样灵活、操作方便，适应面广等特点，故有很多工作仍需要由钳工来完成。

如前面所讲的钳工应用范围的工作。

因此钳工在机械制造及机械维修中有着特殊的、不可取代的作用。

但钳工操作的劳动强度大、生产效率低、对工人技术水平要求较高。

三、钳工工作台和虎钳1.钳工工作台简称钳台，常用硬质木板或钢材制成，要求坚实、平稳、台面高度约800～900mm，台面上装虎钳和防护网。

2.虎钳虎钳是用来夹持工件，其规格以钳口的宽度来表示，常用的有100、125、150mm三种，使用虎钳时应注意：（1）工件尽量夹在钳口中部，以使钳口受力均匀；（2）夹紧后的工件应稳定可靠，便于加工，并不产生变形；（3）夹紧工件时，一般只允许依靠手的力量来扳动手柄，不能用手锤敲击手柄或随意套上长管子来扳手柄，以免丝杠、螺母或钳身损坏。

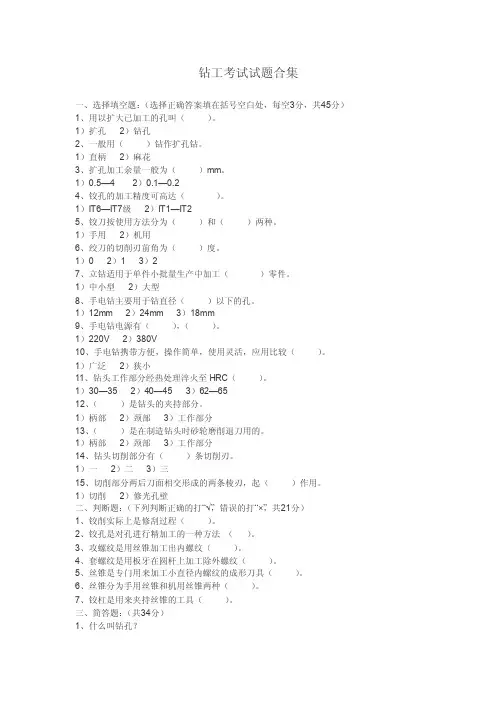

钻工考试试题合集一、选择填空题：（选择正确答案填在括号空白处，每空3分，共45分）1、用以扩大已加工的孔叫（）。

1）扩孔2）钻孔2、一般用（）钻作扩孔钻。

1）直柄2）麻花3、扩孔加工余量一般为（）mm。

1）0.5—4 2）0.1—0.24、铰孔的加工精度可高达（）。

1）IT6—IT7级2）IT1—IT25、铰刀按使用方法分为（）和（）两种。

1）手用2）机用6、绞刀的切削刃前角为（）度。

1）0 2）1 3）27、立钻适用于单件小批量生产中加工（）零件。

1）中小型2）大型8、手电钻主要用于钻直径（）以下的孔。

1）12mm 2）24mm 3）18mm9、手电钻电源有（），（）。

1）220V 2）380V10、手电钻携带方便，操作简单，使用灵活，应用比较（）。

1）广泛2）狭小11、钻头工作部分经热处理淬火至HRC（）。

1）30—35 2）40—45 3）62—6512、（）是钻头的夹持部分。

1）柄部2）颈部3）工作部分13、（）是在制造钻头时砂轮磨削退刀用的。

1）柄部2）颈部3）工作部分14、钻头切削部分有（）条切削刃。

1）一2）二3）三15、切削部分两后刀面相交形成的两条棱刃，起（）作用。

1）切削2）修光孔壁二、判断题：（下列判断正确的打“√”，错误的打“×”，共21分）1、铰削实际上是修刮过程（）。

2、铰孔是对孔进行精加工的一种方法（）。

3、攻螺纹是用丝锥加工出内螺纹（）。

4、套螺纹是用板牙在圆杆上加工除外螺纹（）。

5、丝锥是专门用来加工小直径内螺纹的成形刀具（）。

6、丝锥分为手用丝锥和机用丝锥两种（）。

7、铰杠是用来夹持丝锥的工具（）。

三、简答题：（共34分）1、什么叫钻孔？2、什么叫扩孔3、钻孔操作注意事项？初级钻工试题及答案判断题（）零件实际大小与图形的大小及准确程度有关。

×判断题（）游标卡尺尺身和游标上的刻线间距都是 l mm。

×判断题（）在薄板上钻孔时，可直接使用普通麻花钻。

在机械制造加工过程常常需要钻孔后铰孔，铰孔要求精度高，铰孔质量直接影响定位孔质量，如何保证孔的精度，铰孔是非常关键的一道工序。

那么铰刀铰孔的方法有哪些呢，下面小编带领大家一同了解一下。

一、铰孔简介1、铰孔是对已经粗加工的孔进行精加工的一种方法。

2、主要目的：纠正上一道工序残留的变形、刀痕，提高孔的精度，多用于紧配螺栓装配前对螺栓孔的修整。

3、铰孔后的精度一般应该达到IT9～IT7级，不应该低于车床加工后的精度。

4、铰刀的种类：手用和机用。

机用较少使用，船厂多数使用手用铰刀，包括：整体式铰刀、手用可调式圆柱铰刀、整体式圆锥铰刀。

目前8200HP轴系、舵系安装中多使用的为手用可调式圆柱铰刀。

二、铰孔时余量的选择1、铰孔时应考虑孔的直径的大小、材料软硬、尺寸精度要求、表面粗糙度、铰刀类型。

2、铰削余量太大，铰孔不光，铰刀磨损很快。

铰削余量太小，无法达到铰孔目的，影响铰孔质量。

3、余量选择孔径小于5mm，余量10到20丝；孔径5到20mm，余量20到30丝；孔径21到32mm，余量30丝；33到50mm，余量半毫米；大于50的孔径，大多留有1毫米以上余量。

像8200HP的齿轮箱底座孔的铰配中，钻孔后的铰配余量在半毫米。

三、铰孔时需要用到切削液1、切削液目的：清除切屑和降低温度，提高孔的光洁度。

2、钢质材料：一般的乳化液；铰孔要求较高时可用机油或液压油。

3、铸铁材料：不用。

煤油可能会引起孔径缩小。

4、铜：一般乳化液稍微稀释。

5、铝：煤油。

四、铰孔具体操作1、准备：（1）孔径测量：卡尺测量孔径，根据铰削余量与精度要求选择合适尺寸的铰刀，一般选用可调式铰刀。

（2）工具：铰刀、手电、破布、扳手（用于转动铰刀或调节铰刀进给量，并根据铰刀后柄合理选择）、切削液、毛刷。

也可以在铰孔前根据所铰孔的位置及立体空间，自行制作扳手，方便操作便于保证精度。

2、方法：（1）调节铰刀：刀体前端靠近刀头部位螺母松开，调节刀体后端朝向刀柄位置螺母，增大或减小进给量。

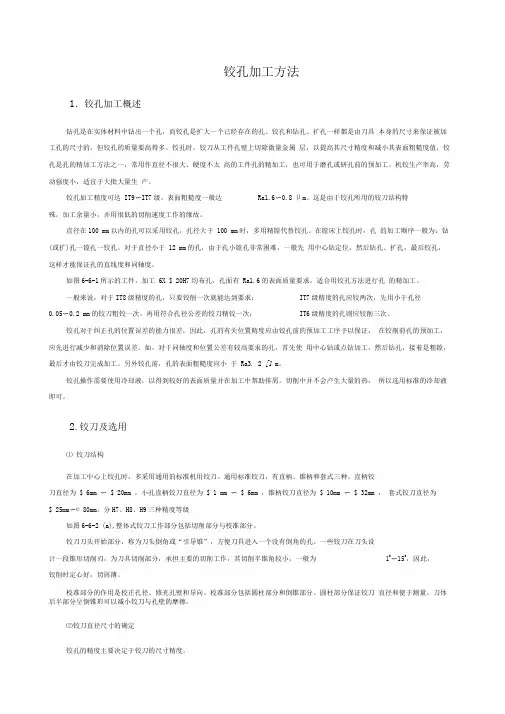

铰孔加工方法1．铰孔加工概述钻孔是在实体材料中钻出一个孔，而铰孔是扩大一个已经存在的孔。

铰孔和钻孔、扩孔一样都是由刀具本身的尺寸来保证被加工孔的尺寸的，但铰孔的质量要高得多。

铰孔时，铰刀从工件孔壁上切除微量金属层，以提高其尺寸精度和减小其表面粗糙度值，铰孔是孔的精加工方法之一，常用作直径不很大、硬度不太高的工件孔的精加工，也可用于磨孔或研孔前的预加工。

机铰生产率高，劳动强度小，适宜于大批大量生产。

铰孔加工精度可达 IT9〜IT7级，表面粗糙度一般达Ra1.6〜0.8卩m。

这是由于铰孔所用的铰刀结构特殊，加工余量小，并用很低的切削速度工作的缘故。

直径在100 mm以内的孔可以采用铰孔，孔径大于 100 mm时，多用精镗代替铰孔。

在镗床上铰孔时，孔的加工顺序一般为：钻(或扩)孔一镗孔一铰孔。

对于直径小于 12 mm的孔，由于孔小镗孔非常困难，一般先用中心钻定位，然后钻孔、扩孔，最后铰孔，这样才能保证孔的直线度和同轴度。

如图6-6-1所示的工件，加工 6X $ 20H7均布孔，孔面有 Ra1.6的表面质量要求，适合用铰孔方法进行孔的精加工。

一般来说，对于IT8级精度的孔，只要铰削一次就能达到要求；IT7级精度的孔应铰两次，先用小于孔径0.05〜0.2 mm的铰刀粗铰一次，再用符合孔径公差的铰刀精铰一次；IT6级精度的孔则应铰削三次。

铰孔对于纠正孔的位置误差的能力很差，因此，孔的有关位置精度应由铰孔前的预加工工序予以保证，在铰削前孔的预加工，应先进行减少和消除位置误差。

如，对于同轴度和位置公差有较高要求的孔，首先使用中心钻或点钻加工，然后钻孔，接着是粗镗，最后才由铰刀完成加工。

另外铰孔前，孔的表面粗糙度应小于 Ra3. 2 [1 m。

铰孔操作需要使用冷却液，以得到较好的表面质量并在加工中帮助排屑。

切削中并不会产生大量的热，所以选用标准的冷却液即可。

2.铰刀及选用⑴ 铰刀结构在加工中心上铰孔时，多采用通用的标准机用铰刀。

用铰刀对已粗加工半精加工过的孔进行精加工称为铰孔。

1、铰刀的特点：刀刃数量多（6~12个），导向性能好，刃具精度高，刚性好。

2、铰孔精度：铰削余量小，起修光孔避的作用，公差等级一般可达IT9~IT7，表面粗糙度可达Rα3.2~R0.8μm。

3、适用范围：铰孔一般是在钻扩孔之后进行的，对精度要求高的孔应分为粗铰、精铰二步来完成，分手铰和机铰二种。

二、铰孔的工具1、铰手（铰杠）：铰手是手工铰孔时夹持铰刀的工具，用它带动铰刀旋转，常用的是活络式铰手。

2、铰刀的种类：①、按其使用方法可分为手铰刀和机铰刀（图6-24）手铰刀多用于手工铰孔，其柄部为直径，工作部分较长。

机铰刀多为锥柄，安装在钻床上进行铰孔。

图6.24 铰刀 a）、手铰刀 b）、机铰刀②、按其形状可分为圆柱形铰刀和圆锥形铰刀（图6.25）。

圆柱形铰刀按直径尺寸可分为固定式和可调节式（直径在一定范围内可用螺母调节）。

可调节式铰刀主要用在装配和修理时铰削非标准尺寸的通孔（图6.26）。

圆锥铰刀用来铰圆锥孔，其锥度为1：50（即在50mm长度内，铰刀两端直径差为1mm），使铰削的圆锥孔与锥销紧密配合。

图6.27 螺旋铰刀螺旋铰刀有左旋也有右旋，多用于铰有缺口或带槽的孔，其特点是在铰削时刀刃不被槽边钩住，而且切削平稳。

三、铰孔方法1、铰削余量：铰孔前所留的铰削余量是否合适，直接影响到铰孔后的精度和粗糙度。

余量过大，铰削时吃刀太深，孔壁不光，而且铰刀容易磨损。

余量太小，上道工序留下的刀痕不易铰去，达不到铰孔的要求，一般情况下，铰削余量的可见表6.2。

表6.2 铰孔余量mm注：二次铰时，粗铰余量可取一次铰余量的较小值通常对于IT9~IT8级的孔可一次性铰出，对IT7级以上的孔应分两次铰出（粗铰和精铰），对于孔径大于20mm的孔，可先钻孔，再扩孔，然后再进行铰孔。

2、手铰圆柱孔的步骤和方法（讲解、示范）①、根据孔径和孔的精度要求，确定孔的加工方法和工序之间的加工余量。

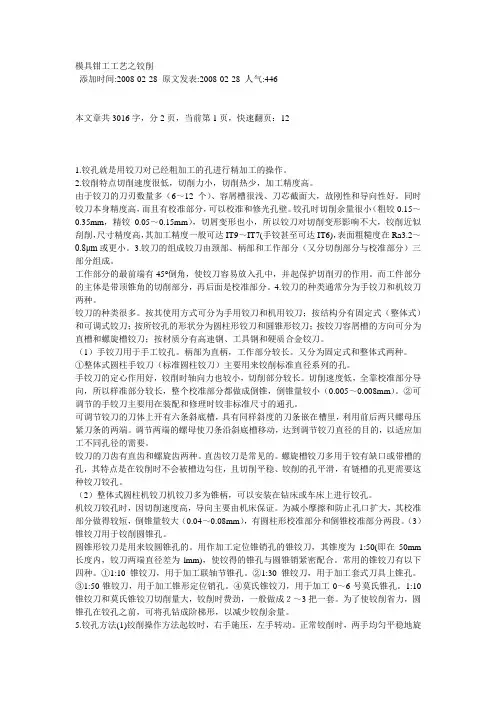

模具钳工工艺之铰削添加时间:2008-02-28 原文发表:2008-02-28 人气:446--------------------------------------------------------------------------------本文章共3016字，分2页，当前第1页，快速翻页：121.铰孔就是用铰刀对已经粗加工的孔进行精加工的操作。

2.铰削特点切削速度很低，切削力小，切削热少，加工精度高。

由于铰刀的刀刃数量多（6～12个）、容屑槽很浅、刀芯截面大，故刚性和导向性好。

同时铰刀本身精度高，而且有校准部分，可以校准和修光孔壁。

铰孔时切削余量很小（粗铰0.15～0.35mm，精铰0.05～0.15mm），切屑变形也小，所以铰刀对切削变形影响不大，铰削近似刮削，尺寸精度高，其加工精度一般可达IT9～IT7(手铰甚至可达IT6)，表面粗糙度在Ra3.2～0.8μm或更小。

3.铰刀的组成铰刀由颈部、柄部和工作部分（又分切削部分与校准部分）三部分组成。

工作部分的最前端有45°倒角，使铰刀容易放入孔中，并起保护切削刃的作用。

而工件部分的主体是带顶锥角的切削部分，再后面是校准部分。

4.铰刀的种类通常分为手铰刀和机铰刀两种。

铰刀的种类很多。

按其使用方式可分为手用铰刀和机用铰刀；按结构分有固定式（整体式）和可调式铰刀；按所铰孔的形状分为圆柱形铰刀和圆锥形铰刀；按铰刀容屑槽的方向可分为直槽和螺旋槽铰刀；按材质分有高速钢、工具钢和硬质合金铰刀。

（1）手铰刀用于手工铰孔。

柄部为直柄，工作部分较长。

又分为固定式和整体式两种。

①整体式圆柱手铰刀（标准圆柱铰刀）主要用来铰削标准直径系列的孔。

手铰刀的定心作用好，铰削时轴向力也较小，切削部分较长。

切削速度低，全靠校准部分导向，所以样准部分较长，整个校准部分都做成倒锥，倒锥量较小（0.005～0.008mm）。

②可调节的手铰刀主要用在装配和修理时铰非标准尺寸的通孔。

与外圆表面加工相比，孔加工的条件要差得多，加工孔要比加工外圆困难。

这是因为：1）孔加工所用刀具的尺寸受被加工孔尺寸的限制，刚性差，容易产生弯曲变形和振动；2）用定尺寸刀具加工孔时，孔加工的尺寸往往直接取决于刀具的相应尺寸，刀具的制造误差和磨损将直接影响孔的加工精度；3）加工孔时，切削区在工件内部，排屑及散热条件差，加工精度和表面质量都不易控制。

一、钻孔与扩孔1. 钻孔钻孔是在实心材料上加工孔的第一道工序，钻孔直径一般小于80mm 。

钻孔加工有两种方式：一种是钻头旋转；另一种是工件旋转。

上述两种钻孔方式产生的误差是不相同的，在钻头旋转的钻孔方式中，由于切削刃不对称和钻头刚性不足而使钻头引偏时，被加工孔的中心线会发生偏斜或不直，但孔径基本不变；而在工件旋转的钻孔方式中则相反，钻头引偏会引起孔径变化，而孔中心线仍然是直的。

常用的钻孔刀具有：麻花钻、中心钻、深孔钻等，其中最常用的是麻花钻，其直径规格为Φ0.1 -80mm。

由于构造上的限制，钻头的弯曲刚度和扭转刚度均较低，加之定心性不好，钻孔加工的精度较低，一般只能达到IT13～IT11；表面粗糙度也较大，Ra 一般为50~12.5μm；但钻孔的金属切除率大，切削效率高。

钻孔主要用于加工质量要求不高的孔，例如螺栓孔、螺纹底孔、油孔等。

对于加工精度和表面质量要求较高的孔，则应在后续加工中通过扩孔、铰孔、镗孔或磨孔来达到。

2. 扩孔扩孔是用扩孔钻对已经钻出、铸出或锻出的孔作进一步加工，以扩大孔径并提高孔的加工质量，扩孔加工既可以作为精加工孔前的预加工，也可以作为要求不高的孔的最终加工。

扩孔钻与麻花钻相似，但刀齿数较多，没有横刃。

与钻孔相比，扩孔具有下列特点：（1）扩孔钻齿数多（3~8个齿）、导向性好，切削比较稳定；（2）扩孔钻没有横刃，切削条件好；（3）加工余量较小，容屑槽可以做得浅些，钻芯可以做得粗些，刀体强度和刚性较好。

扩孔加工的精度一般为IT11~IT10 级，表面粗糙度Ra为12.5 ~6.3μm。
