沥青动力粘度试验器操作规程

沥青动力黏度试验仪检定规程1 范围本规程适用于真空减压毛细管法沥青动力黏度试验仪的首次检定、后续检定和使用中检查。

2 引用文件JJG155 工作毛细管黏度计检定规程JTG E20-2011 公路工程沥青及沥青混合料试验规程凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。

3 概述沥青动力黏度试验仪（以下简称试验仪）主要由真空减压毛细管黏度计、恒温水浴、真空系统、计时器组成，通过测定一定体积的沥青流过毛细管黏度计所用的时间，按照公式（1）计算得到沥青动力黏度。

ηt=k·t（1）式中：ηt——沥青动力黏度，Pa·s；k——所选用的毛细管黏度计常数，Pa·s/s；t——沥青流过毛细管黏度计使用时间。

注：试验仪所用真空减压毛细管黏度计样式，详见附录C、D、E。

4 术语和定义沥青asphalt(bitumen)暗褐色至黑色的、可溶于苯或二硫化碳等溶剂的固体或半固体有机物质，是自然界中天然存在的或是从原油经蒸馏得到的残渣。

黏度viscosity流体流动时内摩擦力的量度，黏度值随温度的升高而降低。

动力黏度dynamic viscosity表示液体在一定剪切应力下流动时内摩擦力的量度。

其值为所加于流动液体的剪切应力和剪切速率之比，用帕[斯卡]秒（Pa·s）表示。

运动黏度kinematic viscosity表示液体在重力作用下流动时内摩擦力的量度，其值为相同温度下液体的动力黏度与其密度之比，以平方米/秒（m2/s）表示。

真空毛细管法黏度viscosity of vacuum capillary在规定温度和真空度的条件下，采用毛细管黏度计对沥青所测得的动力黏度。

5 计量性能要求5.1 真空度试验仪真空度最大允许误差应满足表1的要求。

表1 真空度最大允许误差5.2 恒温水浴试验仪恒温水浴控温最大允许误差应满足表2的要求。

粘度操作规程一、开机准备1、接通电源2、检查打印机检查所有连接是否正确无误，然后打开电源开关。

二、参数设置（1）接通电源开关，显示开机页面：（2）按任意键，进入“功能选择”页面：（3）按“△”或“▽”键，配合“确认”键可选择不同功能。

①开始测定：通常设置好“开始测定”后面的其他功能及参数后，即可进入该页面对样品进行测定。

页面显示：试样恒温时间到后(4次蜂鸣提示)，按数字键“1”，“2”，“3”，“4”可分别对粘度计1，2，3，4进行测定计时，再次按同一数字键，终止计时。

按“△”或“▽”选择“取消”或“退出”，选择“退出”时，按“确认”，退出该页面。

选择“取消”后按“确认”，将取消正在进行中的试验计时。

②温度设置：根据需要，按数字键配合"确认"键设置适当预置温度，可输入的预置温度为：20、40、50、80及100℃。

输入过程中, 如需修改刚输入的数字,可按“清除”键，清除刚输入的数字（在其它有关功能页面中，“清除”键有相同的功能）。

若所输入的数字不符合预置温度要求，按“确认”后，仪器自动恢复之前所保存的设置温度, 在其他功能页面中, 仪器也具有与之相同的功能设置。

按“△”或“▽”选择“试验次数”,可设置试验次数(1-5)。

③样号设置：可设置各粘度计样品号，输入范围01～99。

按“△”或“▽”选择要设置参数的粘度计。

例如，要设置粘度计3的样品号为“50”，按“△”或“▽”将光标移至“粘度计3”处，输入“5”，“0”，然后按“确认”即可。

再次按“确认”，退出页面。

④时间设置：可设置即时时间。

按“△”或“▽”选择设置项：“年”、“月”、“日”、“时”、“分”，按数字键输入即时时间，按“确认”，修改项即生效。

如修改后不按“确认”，仪器自动恢复原时间值。

再次按“确认”，即退出该页面。

⑤打印设置：按“△”或“▽”选择设置项“打印”或“不打印”，按“确认”，设置生效。

再次按“确认”，退出该页面。

沥青标准粘度试验沥青是道路施工中常用的一种材料，其性能的稳定性对道路的使用寿命有着至关重要的影响。

而沥青的粘度是评价其性能的重要指标之一。

本文将介绍沥青标准粘度试验的方法和步骤，以及试验过程中需要注意的事项。

首先，进行沥青标准粘度试验前，需要准备好试验所需的设备和材料。

主要包括粘度计、恒温水浴、试验杯、搅拌器等设备，以及标准粘度沥青样品。

在准备工作完成后，可以开始进行试验。

试验的第一步是将试验杯放入恒温水浴中，使其温度稳定在指定的试验温度。

然后取出试验杯，将待测的沥青样品倒入试验杯中，注意不要溅出。

接下来，将粘度计插入沥青样品中，开始计时。

在试验过程中，需要用搅拌器轻轻搅拌沥青样品，使其温度均匀，并且避免空气泡的产生。

同时，观察粘度计指针的变化，当指针稳定后，记录下对应的粘度数值。

这个数值即为沥青在该温度下的标准粘度。

在进行试验时，需要注意一些事项。

首先，要保证试验设备的清洁和精准，以免影响试验结果的准确性。

其次，要严格控制试验温度，避免温度波动对试验结果的影响。

最后，在搅拌沥青样品时要轻柔均匀，避免产生气泡或者其他不均匀现象。

通过沥青标准粘度试验，可以准确地评价沥青的性能指标，为道路施工提供重要的参考依据。

同时，合格的沥青标准粘度也可以保证道路的使用寿命和安全性。

因此，在道路施工中，对沥青标准粘度的测试和控制显得尤为重要。

总之，沥青标准粘度试验是评价沥青性能的重要手段，通过严格按照试验方法进行操作，可以得到准确可靠的试验结果。

希望本文介绍的试验方法和注意事项对大家有所帮助，提高大家对沥青标准粘度试验的理解和掌握。

沥青标准粘度试验操作细则（道路沥青标准粘度计法）
1.总则
1.1.本方法适用于测定液体石油沥青、煤沥青、乳化沥青等材料流动状态时的粘度。

1.2.本细则参照现行标准JTJ052-2000编制。

2.仪器设备
2.1.LN-Ⅲ型电控沥青标准粘度计。

2.2.恒温水浴、秒表等。

3.试验步骤
3.1.按规定准备沥青试样，根据沥青种类选择不同流孔径的盛样筒，调整水浴温度为试验温度±0.1℃。

3.2.将试样加热至比试验温度高2-3℃（如试验温度比室温低，则冷却至比试验温度低2-3℃）时注入盛样筒至塞杆上刻度线为止。

3.3.试样在恒温水浴中恒温至少30min，在流孔下放置量筒等。

3.4.提起球塞，待试样流入接受瓶或量筒达到50mL时，按动秒表，达到100mL时，按停秒表。

4.数据处理
4.1.计取试样流出50ml所需的时间即为试样的粘度。

5.结果评定
5.1.结果如符合相关规范要求，判为合格；如不符合，则判为不合格。

6.相关文件
6.1.样品管理程序
6.2.检测报告管理程序
6.3.采（抽）样程序
7.相关记录
7.1.《沥青标准粘度试验记录》。

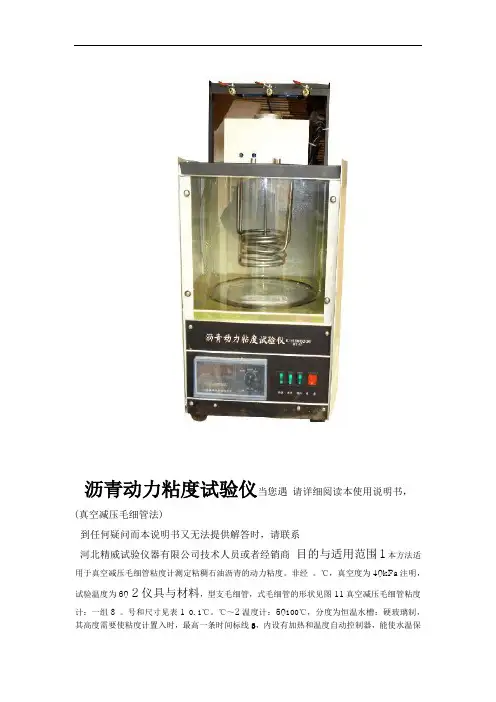

沥青动力粘度计(真空减压毛细管法)试验说明沥青动力粘度计准备工作估计试样的粘度，根据试样流经规定体积的时间在60s以上，来选择真空毛细管粘度计的型号。

将真空毛细管粘度计用三氯乙烯等溶剂洗涤干净。

如粘度计有油污，可用洗液、蒸馏水等仔细洗涤。

洗涤后置烘箱中烘干或用通过棉花的热空气吹干。

按本规程T0602准备沥青试样，将脱水过筛的试样仔细加热至充分流动状态。

在加热时，予以适当搅拌，以保证加热均匀。

然后将试样倾入另一个便于灌入毛细管的小盛样器中，数量均为50ml，并用盖盖好。

将水槽加热，并调节恒温在60℃±0.1℃范围之内，温度计应预先校验。

将选用的真空毛细管粘度计和试样置烘箱(135℃±5℃)中加热30min。

沥青动力粘度计实验步骤将加热的粘度计置一个容器中，然后将热沥青试样自装料管A注入毛细管粘度计，试样应不致粘在管壁上，并使试样液面在E标线处±2mm之内。

将装好试样的毛细管粘度计放回电烘箱(135℃±5.5℃)中,保温10min±2min,以使管中试样所产生气泡逸出。

从烘箱中取出3只毛细管粘度计,在室温条件下冷你却2min后,安装在保持试验温度的恒温水槽中,其位置应使I标线在水槽液面以下至少为20mm.。

自烘箱中取出粘度计，至装好放入恒温水槽的1 目的与适用范围本方法适用于真空减压毛细管粘度计测定粘稠石油沥青的动力粘度。

非经注明，试验温度为60℃，真空度为40kPa。

沥青动力粘度计仪具与材料 1 真空减压毛细管粘度计：一组3支毛细管，式毛细管的形状见图1，型号和尺寸见表1。

2 温度计：50℃～100℃，分度为0.1℃. 3 恒温水槽：硬玻璃制，其高度需使粘度计置入时，最高一条时间标线在液面下至少为20mm，内设有加热和温度自动控制器，能使水温保持在试验温度0.1℃，并有搅拌器及夹持设备。

水槽中不同位置的温度差不得大于0.1℃。

保温装置的控温精密度宜达到0.1℃。

HZJC/CZGC1-1.0-2021-36
沥青标准黏度试验仪操作规程
一、将水槽内加好水，打开电源开关，加热开关。

二、按仪表面板的设定键【SET】0.5秒，仪表进入主控设定状态，上屏闪烁，此时设定值显示窗的最后一位数字闪烁，按“▼”设定位移键，确定要改变的数字，按“▲”或“<”进行数字递增或递减，设定所需温度值，然后按【SET】键0.5秒返回正常控制状态。

如果设定完成后，不按正常操作退出设定状态，超过30秒后，系统将自动退出设定状态，前次所设定的参数被宣布无效。

三、按【SET］键5秒进入第二设定区，根据设定操作程序进入
内层参数设置状态，按仪表“▲”或“▼”可对仪表的误差进行修正。

四、试验结束后，关闭电源，清理仪器，做好卫生工作。

沥青动力黏度试验仪检定规程1 范围本规程适用于真空减压毛细管法沥青动力黏度试验仪的首次检定、后续检定和使用中检查。

2 引用文件JJG155 工作毛细管黏度计检定规程JTG E20-2011 公路工程沥青及沥青混合料试验规程凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。

3 概述沥青动力黏度试验仪（以下简称试验仪）主要由真空减压毛细管黏度计、恒温水浴、真空系统、计时器组成，通过测定一定体积的沥青流过毛细管黏度计所用的时间，按照公式（1）计算得到沥青动力黏度。

ηt=k·t（1）式中：ηt——沥青动力黏度，Pa·s；k——所选用的毛细管黏度计常数，Pa·s/s；t——沥青流过毛细管黏度计使用时间。

注：试验仪所用真空减压毛细管黏度计样式，详见附录C、D、E。

4 术语和定义沥青asphalt(bitumen)暗褐色至黑色的、可溶于苯或二硫化碳等溶剂的固体或半固体有机物质，是自然界中天然存在的或是从原油经蒸馏得到的残渣。

黏度viscosity流体流动时内摩擦力的量度，黏度值随温度的升高而降低。

动力黏度dynamic viscosity表示液体在一定剪切应力下流动时内摩擦力的量度。

其值为所加于流动液体的剪切应力和剪切速率之比，用帕[斯卡]秒（Pa·s）表示。

运动黏度kinematic viscosity表示液体在重力作用下流动时内摩擦力的量度，其值为相同温度下液体的动力黏度与其密度之比，以平方米/秒（m2/s）表示。

真空毛细管法黏度viscosity of vacuum capillary在规定温度和真空度的条件下，采用毛细管黏度计对沥青所测得的动力黏度。

5 计量性能要求5.1 真空度试验仪真空度最大允许误差应满足表1的要求。

表1 真空度最大允许误差5.2 恒温水浴试验仪恒温水浴控温最大允许误差应满足表2的要求。

沥青试验操作规程一、引言沥青是一种由石油加工得到的黑色或深棕色的胶状物质，具有黏性和可塑性。

它广泛应用于道路、建筑和水泥混凝土等领域。

为了保证沥青的质量和性能，需要进行各种试验。

本文将介绍沥青试验的操作规程。

二、试验设备1. 压力机：用于压实沥青试样。

2. 高温箱：用于模拟高温条件下的沥青性能测试。

3. 低温箱：用于模拟低温条件下的沥青性能测试。

4. 黏度计：用于测量沥青的黏度。

5. 密度计：用于测量沥青的密度。

6. 压力容器：用于模拟沥青在道路中的应力状态。

三、试验步骤1. 取样：从沥青供应商处获取样品，并按照规定的标准进行取样。

2. 温度控制：根据试验要求，将沥青样品放置在高温箱或低温箱中，使其达到所需温度。

3. 黏度测试：将温度控制好的沥青样品倒入黏度计中，并测量其黏度。

黏度是衡量沥青流动性的重要指标。

4. 密度测试：将温度控制好的沥青样品放入密度计中，测量其密度。

密度是衡量沥青质量的重要指标。

5. 压实测试：将沥青样品放入压力机中，施加一定的压力进行压实。

根据试验要求，可以进行不同压力和次数的压实试验。

6. 应力应变测试：将沥青样品放入压力容器中，施加一定的压力，并进行应力应变测试。

这可以帮助我们了解沥青在道路中的变形和破坏情况。

四、试验结果分析根据试验结果，我们可以对沥青的质量和性能进行评估。

例如，通过黏度测试可以判断沥青的流动性，从而确定其在道路施工中的适用性；通过密度测试可以了解沥青的质量，从而判断其在道路使用中的稳定性；通过压实和应力应变测试可以评估沥青的强度和变形性能，从而确定其在道路使用中的耐久性。

五、试验注意事项1. 在进行沥青试验前，必须了解试验标准和规程，并按照规定的步骤进行操作。

2. 试验设备必须经过校准和检验，确保其准确性和可靠性。

3. 取样必须遵循规范，确保样品的代表性和一致性。

4. 操作过程中要注意安全，避免发生意外事故。

5. 试验结果应准确记录，包括试验条件、操作步骤和结果等信息。

沥青延度仪操作规程
（1）沥青试验拉伸速度为5±0.25cm/min，低温时，可采用1±0.05cm/min。

（2）试验前检查传动运转是否正常，仪器应放在无振动的场所。

（3）先将沥青试样在试模内制样，在室温内冷却30-40min，至规定试验温度±0.1℃的恒温水槽中，30min后取出，用热刮刀刮平。

再将试模与底板放入规定试验温度的水槽中1-1.5h。

（4）检查仪器的延伸速度，加水，保温到试验温度±0.1℃。

将试件连同金属模从恒温水箱中取出并将试样安装到试验机上，取下边试模。

将试件放入固定，使两者销子中心的距离等于金属模上两孔之中心距，并使指针对正标尺零点。

水面距试样不少于25mm。

（6）开动仪器，试验中如发现沥青细丝上浮或下沉应
在水中加入酒精或食盐，调整水密度重新试验。

（7）试件拉断时，读取指针读数，以厘米表示。

（8）同一试样，每次平行试验不少于3个。

（9）试验完成，及时清理仪器和试模，保持清洁干燥。
