线缆槽、管的施工规范一：桥架1、桥架的容量根据《民用建筑电气设计规范》（JGJ/T16-92）第9.11节的规定，“在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：电力电缆不应大于40%；控制电缆不应大于50%。

”在对应的条文说明中，明确说明“控制、信号线路等非载流导体，不存在因散热不良而损坏导线绝缘问题，填充率可增至50%”。

2、桥架的敷设要求1)槽式大跨距电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。

2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。

3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

4)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。

5)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%。

6)桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。

3、桥架的接地要求《电气装置安装工程接地装置施工及验收规范》GB50169-2006/3.4.6 沿电缆桥架敷设铜绞线、镀锌扁钢及利用沿桥架构成电气通路的金属构件，如安装托架用的金属构件作为接地干线时，电缆桥架接地时应符合下列规定：1)电缆桥架的起始端和终点端应与接地网可靠连接。

电缆桥架全长不大于30m时，不应少于2处与接地干线相连；全长大于30m时，应每隔20m～30m增加与接地干线的连接点；2)非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线最小允许截面应不小于4mm2；3)镀锌电缆桥架间连接板的两端可不作接地跨接线．但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓；4)当允许利用电缆桥架构成接地干线回路时，电缆桥架及其支、吊架、连接板应能承受接地故障电流，并满足热效应的要求。

作为接地干线的电缆桥架．其托盘、梯架端部之间的连接电阻应不大于0．0003Ω。

民用建筑电气设计规范14 安全技术防范14.1 一般规定14.1.1 安全技术防范系统的设计应根据建筑物的使用功能、性质、安全防范管理要求及建设标准，构成技术先进、安全可靠、经济适用、灵活有效的安全技术防范体系。

14.1.2 系统设计所采用的产品必须是经过国家授权认可的检验机构检测合格的产品。

14.1.3 安全防范工程规模按风险等级或工程投资额划分为三级。

1 一级工程：一级风险或投资额100万元以上的工程。

2 二级工程：二级风险或投资额超过30万不足100万元的工程。

3 三级工程：三级风险或投资额30万元以下的工程。

系统的防护级别应与被保护对象的风险等级相适应，满足整体纵深防护和局部纵深防护的设计要求。

14.1.4 系统设计应以用户提出的安全防范要求为主要依据，有条件时应对现场进行勘查。

一、二级工程必须进行初步设计和方案论证，待相应主管部门批准后，方可进行正式设计。

14.1.5 高风险对象的风险等级与防护级别的划分1 文物系统博物馆风险等级与防护级别的划分按照《文物系统博物馆风险等级与防护级别的规定》GA72执行。

2 金融系统营业场所风险等级与防护级别的划分按照《银行营业场所风险等级与防护级别的规定》GA38执行。

3 民用机场风险等级与防护级别的划分，如表14.1.5 -1。

表14.1.5-1 民用机场风险等级与防护级别4 铁路车站的风险等级与防护级别的划分，如表14.1.5-2。

表14.1.5-2 铁路车站风险等级与防护级别14.1.6 国家、省级重点安全防范系统（工程）和金融、文博等高风险单位的安全防范系统的设计除执行本章规定外，还应符合国家现行有关标准、规范的规定。

14.1.7 住宅（小区）安全防范设计规定见本规范第25章有关规定。

14.2 入侵报警系统14.2.1 系统设计应符合下列原则：1 入侵报警系统应由探测前端、传输、声光显示与（或）记录、控制四个主要部分组成。

2 根据总体纵深防护和局部纵深防护的原则，分别设置或综合设置建筑物（群）周界防护、建筑物内区域防护、空间防护、实物目标防护系统。

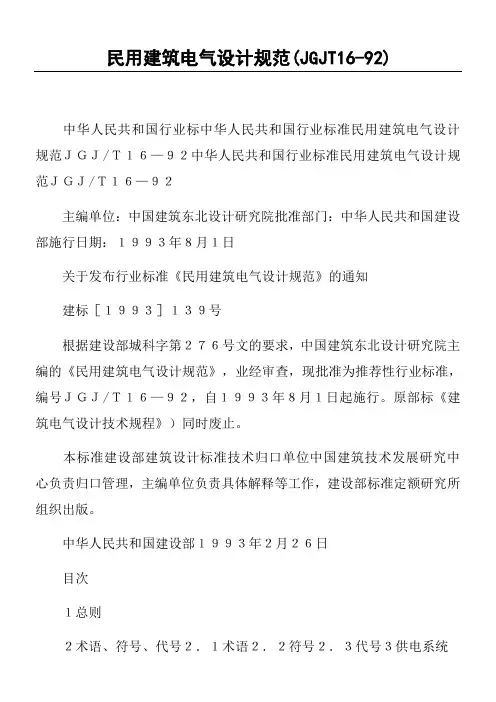

民用建筑电气设计规范(JGJT16-92)中华人民共和国行业标中华人民共和国行业标准民用建筑电气设计规范ＪＧＪ/Ｔ１６—９２中华人民共和国行业标准民用建筑电气设计规范ＪＧＪ/Ｔ１６—９２主编单位：中国建筑东北设计研究院批准部门：中华人民共和国建设部施行日期：１９９３年８月１日关于发布行业标准《民用建筑电气设计规范》的通知建标［１９９３］１３９号根据建设部城科字第２７６号文的要求，中国建筑东北设计研究院主编的《民用建筑电气设计规范》，业经审查，现批准为推荐性行业标准，编号ＪＧＪ/Ｔ１６—９２，自１９９３年８月１日起施行。

原部标《建筑电气设计技术规程》）同时废止。

本标准建设部建筑设计标准技术归口单位中国建筑技术发展研究中心负责归口管理，主编单位负责具体解释等工作，建设部标准定额研究所组织出版。

中华人民共和国建设部１９９３年２月２６日目次１总则２术语、符号、代号２．１术语２．２符号２．３代号３供电系统３．１负荷分级及供电要求３．２电源及高压供配电系统３．３电压选择和电能质量３．４负荷计算３．５无功补偿４配变电所４．１一般规定４．２所址选择４．３配电变压器选择４．４主结线４．５配变电所型式和布置４．６高压配电装置４．７低压配电装置４．８控制方式及操作电源４．９移相电容器装置４．１０对有关专业的要求５继电保护及电气测量５．１继电保护５．２电气测量５．３二次回路６自备电源及不间断电源６．１自备应急柴油发电机组６．２自备应急燃气轮发电机组６．３不间断电源系统７室外线路７．１一般规定７．２架空线路７．３电缆线路８低压配电８．１一般规定８．２低压配电系统８．３超低压配电８．４导体的选择８．５低压电器的选择８．６低压配电线路的保护９室内布线９．１一般规定９．２瓷线夹、鼓形绝缘子、针式绝缘子布线９．３直敷布线９．４金属管布线９．５硬质塑料管布线９．６半硬塑料管及混凝土板孔布线９．７金属线槽布线９．８塑料线槽布线９．９地面内暗装金属线槽布线９．１０电缆布线９．１１电缆桥架布线９．１２封闭式母线布线９．１３竖井内布线１０常用设备电气装置１０．１一般规定１０．２电动机１０．３传动运输系统１０．４电梯、自动扶梯和自动人行道１０．５稳压、整流设备１０．６蓄电池１０．７自动门１０．８家用电器１０．９舞台用电设备１０．１０医用放射线设备１０．１１体育馆设备１１电气照明１１．１一般规定１１．２照明质量１１．３照明方式与种类１１．４照明光源与灯具１１．５照度水平１１．６照度计算１１．７照明节能１１．８照明供电１１．９各类建筑照明设计要求１２建筑物防雷１２．１一般规定１２．２建筑物的防雷分级１２．３一级防雷建筑物的保护措施１２．４二级防雷建筑物的保护措施１２．５三级防雷建筑物的保护措施１２．６其他防雷保护措施１２．７接闪器１２．８引下线１２．９接地装置１３电力设备防雷１３．１一般规定１３．２１０ｋＶ及以下架空线路保护１３．３配变电所及与架空线连接的配电变压器和开关设备的保护１３．４旋转电机的保护１４接地及安全１４．１一般规定１４．２低压配电系统的接地型式和基本要求１４．３低压配电系统的防触电保护１４．４保护接地范围１４．５接地要求和接地电阻１４．６接地装置１４．７通用电力设备及电气设施接地１４．８特殊装置或场所的安全保护１５共用天线电视系统１５．１一般规定１５．２系统组成１５．３按收天线１５．４前端１５．５传输与分配网络１５．６线路及敷设１５．７安装要求１５．８供电、防雷与接地１６闭路应用电视１６．１一般规定１６．２闭路应用电视系统１６．３设备器件选择１６．４传输及线路１６．５供电、接地１７声、像节目制作１７．１适用范围及功能要求１７．２系统的组成及技术要求１７．３设备配置量及设备选择１７．４技术用房及设备布置１７．５线路敷设１７．６电源及接地１７．７对其他专业的要求１８呼应信号及公共显示装置１８．１一般规定１８．２呼应信号的呼叫方式及系统组成１８．３呼应信号的设备选择及线路敷设１８．４公共显示装置设置原则１８．５公共显示装置显示方案的选择１８．６公共显示装置的控制１８．７公共显示装置的设备选择及线路敷设１８．８时钟系统１９电话１９．１一般规定１９．２对市内电话局的中继方式１９．３电话站站址选择１９．４电话站设备布置１９．５会议电话、调度电话１９．６电源、接地、照明１９．７房屋建筑２０通信线路２０．１通信线路网络２０．２电缆管道线路２０．３直埋电缆线路２０．４架空电缆２０．５室外墙壁电缆２０．６沿电力电缆沟敷设的托架电缆２０．７架空线路２０．８电缆充气维护２０．９建筑物室内配线２０．１０接地保护２１有线广播２１．１有线广播的设置原则２１．２有线广播网２１．３设备的选择与设置２１．４有线广播控制室２１．５线路敷设２１．６电源与接地２２扩声与同声传译２２．１扩声系统的确定２２．２扩声系统的技术指标２２．３扩声设计与计算２２．４扩声设备的选择２２．５扩声控制室２２．６扬声器的布置与安装２２．７传声器布置与声反馈的抑制２２．８扩声网络与线路敷设２２．９同声传译２２．１０电源与接地２３仪表自控２３．１检测与控制仪表２３．２仪表的电源与气源２３．３仪表盘与仪表室２３．４仪表管线敷设２３．５空调自动控制２３．６锅炉房热工测量与自动控制２３．７冷库自动控制２３．８给水排水自动控制２３．９微型计算机的应用２４火灾报警与消防联动控制２４．１一般规定２４．２保护等级与保护范围的确定２４．３系统设计２４．４火灾事故广播２４．５火灾探测器的选择与设置２４．６消防联动控制２４．７火灾应急照明２４．８导线选择及线路敷设２４．９系统供电２４．１０消防值班室与消防控制室２４．１１消防专用通信２４．１２防盗报警２４．１３可燃气体和可燃液体蒸气报警２４．１４接地２５公用建筑计算机经营管理系统２５．１一般规定２５．２宾馆、饭店经营管理系统２５．３图档馆检索系统２５．４商业经营管理系统２５．５停车场计费管理系统２５．６银行经营管理系统２５．７铁路旅客站、航空港售票系统２５．８办公自动化系统２６建筑物自动化系统２６．１一般规定２６．２系统的服务功能与网络结构２６．３监控总表的编制２６．４ＢＡ系统硬件及其组态的规定２６．５关于ＢＡ系统软件的原则规定２６．６信号传输与数据通信２６．７电源２６．８线路敷设２６．９监控中心附录Ａ室外线路Ａ．１典型气象区适用地区Ａ．２架空线路污秽分级标准附录Ｂ常用设备电气装置Ｂ．１鼠笼型电动机降压起动方式的特点Ｂ．２交流稳压器类型特点Ｂ．３各种整流器的接线系数Ｂ．４整流器η，ｃｏｓφ参考值Ｂ．５固定型铅蓄电池容量计算附录Ｃ电气照明Ｃ．１灯具亮度限制曲线及其使用方法Ｃ．２直接型灯具的遮光角Ｃ．３应急照明的设计规定Ｃ．４光源的混光比Ｃ．５灯具的分类Ｃ．６民用建筑照明负荷需要系数Ｃ．７紫外杀菌灯数量的确定Ｃ．８体育馆照明的测量方法附录Ｄ建筑物防雷Ｄ．１全国主要城镇雷暴日数Ｄ．２建筑物年计算雷击次数的经验公式Ｄ．３建筑物易受雷击部位Ｄ．４等电位连接导线的最小截面Ｄ．５工频接地与冲击接地电阻的换算附录Ｅ接地及安全Ｅ．１低压配电系统的接地型式Ｅ．２澡盆和淋浴盆区域的划分Ｅ．３游泳池和涉水池区域的划分附录Ｆ共用天线电视系统Ｆ．１系统指标分配系数与分贝值的换算公式Ｆ．２天线接收信号场强的估算公式Ｆ．３接收天线输出端电平值的计算Ｆ．４我国广播电视频道的频率配置附录Ｇ闭路应用电视Ｇ．１５级损伤标准评定Ｇ．２照度与摄像机选择的关系Ｇ．３摄像机镜头焦距的计算公式Ｇ．４使用无自动调整灵敏度功能的摄像机时对镜头的要求附录Ｈ声、像节目制作Ｈ．１《电视中心视频系统和脉冲系统的技术要求》Ｈ．２各类节目制作系统设备配置参考指标Ｈ．３各类节目制作系统用房面积参考指标Ｈ．４对相关专业的设计要求附录Ｋ扩声与同声传译部分的有关计算公式附录Ｌ火灾报警与消防联动控制Ｌ．１Ａ和Ｒ确定探测器ａ、ｂ的极限曲线Ｌ．２房间高度及梁高对探测器设置的影响Ｌ．３按Ｑ确定一只探测器能保护的梁间区域个数附录Ｍ建筑物自动化系统Ｍ．１ＢＡ系统中央软件的功能与技术要求Ｍ．２ＢＡ系统分站软件的功能与技术要求Ｍ．３各类描述短语示例附录ｐ本规范用词说明附加说明１总则１．０．１为在民用建筑电气设计中更好地贯彻执行国家的技术经济政策，做到安全可靠、技术先进、经济合理、维护管理方便，并注意美观，制定本规范。

筑龙网 W W W .Z H U L O N G .C OM 高层民用建筑中防火卷帘供电解决方法对于高层民用建筑中，消防用的电动防火卷帘必须双电源(双回路)供电是不用质疑的。

下面将主要有关规范摘录如下：《民用建筑电气设计规范》JGJ/T16-92讲，24.9.1 消防控制室、消防水泵、消防电梯、防排烟设施、火灾自动报警、自动灭火装置、火灾应急照明和电动防火门窗、卷帘、阀门等消防用电，一类建筑应按现行国家电力设计规范规定的一级负荷要求供电；二类建筑的上述消防用电，应按二级负荷的两回线路要求供电。

24.9.3 一类建筑的消防用电设备的两个电源或两回线路，应在最末一级配电箱处自动切换。

《高层民用建筑设计防火规范》GB50045-95(2001年版)讲，9.1.2高层建筑的消防控制室、消防水泵、消防电梯、放烟排烟风机等的供电，应在最末一级配电箱处设置自动切换装置。

并见条文解释。

根据以上规范中要求，下面给出消防用的电动防火卷帘供电的三种基本解决方法：一、通过集中的双电源(双回路)自动切换箱，放射式供电给防火卷帘的控制箱，见图１。

二、通过集中的双电源(双回路)自动切换箱，树干式供电或混合式供电给防火卷帘的控制箱，树干式供电时注意支线不要跨防火分区，见图２。

三、在每个防火卷帘的控制箱前(或内)加一双电源(双回路)自动切换箱，见图３。

这也是本文要提供给大家一个简单的自动切换箱原理图，此箱的自动切换控制原理简单可靠，价格低廉，被大家给忽略或遗忘。

因每挡电动防火卷帘的用电负荷很小，电流小于5A。

故图中KA 可选用常用的一只中间继电器，线圈电压为交流380V,接点电流5A。

仅切换相线时用三对触点，需切换相线及工作零时用四对触点；中间继电器的结构决定了此切换相当于单刀双投，比两接触器带电气机械联锁可靠性一点也不低；此图中为简图，一般不需再加其它元件，大家可按本地情况加元件。

其原理简单到无需向大家介绍了吧。

因图无法显示，本人求助承元无回音，故在此用语言描述一下图3吧。

一、项目需求（一）建设内容根据位置现状、资金等因素，本次建设的内容如下：1、拆除原政府小礼堂主席台和两侧的茶水间和控制室并平整地面，同时需要考虑地面的承重，铺设钢筋水泥地面。

2、根据使用的要求，通过间墙划分四个功能区，分别设置配电房、数据备份中心、配线间和储物间，并对其进行装修。

3、改造主机房原消防系统，增加配电和数据备份机房的消防保护。

4、供配电系统5、门禁系统。

6、在主机房原视频监控系统上增加监控点7、布线系统8、在主机房原环境监控系统的基础上拓展环境监控范围，将配电和数据备份机房的环境监控纳入来。

9、防雷接地系统（二）建设的要求1、设计施工依据《电子计算机机房设计规范》 GB 50174-93《民用建筑电气设计技术规范》JGJ/T16-1992《建筑与建筑群综合布线系统工程设计规范》 GB/T50314-2000《民用闭路监视电视系统工程技术规范》GB50198-94《系统接地的型式及安全技术要求》GB14050-93《建筑物防雷设计规范》 GB50057-94《低压配电设计规范》GB50054-95《建筑内部装修设计防火规范》GB50222-95《火灾自动报警系统设计规范》GB50116-1998《消防联动控制设备通用技术条件》GB16806-1997《火灾自动报警系统施工及验收规范》GB50116-92《工业与民用供电系统设计规范》GBJ52-83《建筑拆除工程安全技术规范》 JGJ147-20042、总体布局要求依照相应的行业规范，对原政府小礼堂主席台、茶水间、控制室等进行拆除，通过间墙划分四个功能区，分别是配电房、数据备份中心、配线间和储物间，详见《配电房平面图》。

3、装修要求装修工程要确保机房达到消防、抗静电、防尘、防火、防EMC、防水、防虫、防鼠、防盗、保温的要求。

装修材料要选用吸音效果好、不易变色、不变形、易清洁、防静电、防潮、防电磁干扰、防火性佳且耐用等的环保产品。

装修改造包括四个功能区的装修改造，即配电房、数据备份中心、配线间和储物间（1）四个功能区的装修改造要求①拆墙铺平地面：拆除原政府小礼堂主席台及两侧控制室、茶水间，将碎砖石回填至低凹的地方，平整地面；回填砖石后需冲沙以尽可能填满砖石间的缝隙，然后夯实，表面再铺设一层钢筋混凝土以满足放置UPS和电池的承重要求。

民用建筑电气设计规范(JGJ T16-92)中华人民共和国行业标中华人民共和国行业标准民用建筑电气设计规范ＪＧＪ/Ｔ１６—９２中华人民共和国行业标准民用建筑电气设计规范ＪＧＪ/Ｔ１６—９２主编单位：中国建筑东北设计研究院批准部门：中华人民共和国建设部施行日期：１９９３年８月１日关于发布行业标准《民用建筑电气设计规范》的通知建标［１９９３］１３９号根据建设部城科字第２７６号文的要求，中国建筑东北设计研究院主编的《民用建筑电气设计规范》，业经审查，现批准为推荐性行业标准，编号ＪＧＪ/Ｔ１６—９２，自１９９３年８月１日起施行。

原部标《建筑电气设计技术规程》）同时废止。

本标准建设部建筑设计标准技术归口单位中国建筑技术发展研究中心负责归口管理，主编单位负责具体解释等工作，建设部标准定额研究所组织出版。

中华人民共和国建设部１９９３年２月２６日目次１总则２术语、符号、代号２．１术语２．２符号２．３代号３供电系统３．１负荷分级及供电要求３．２电源及高压供配电系统３．３电压选择和电能质量３．４负荷计算３．５无功补偿４配变电所４．１一般规定４．２所址选择４．３配电变压器选择４．４主结线４．５配变电所型式和布置４．６高压配电装置４．７低压配电装置４．８控制方式及操作电源４．９移相电容器装置４．１０对有关专业的要求５继电保护及电气测量５．１继电保护５．２电气测量５．３二次回路６自备电源及不间断电源６．１自备应急柴油发电机组６．２自备应急燃气轮发电机组６．３不间断电源系统７室外线路７．１一般规定７．２架空线路７．３电缆线路８低压配电８．１一般规定８．２低压配电系统８．３超低压配电８．４导体的选择８．５低压电器的选择８．６低压配电线路的保护９室内布线９．１一般规定９．２瓷线夹、鼓形绝缘子、针式绝缘子布线９．３直敷布线９．４金属管布线９．５硬质塑料管布线９．６半硬塑料管及混凝土板孔布线９．７金属线槽布线９．８塑料线槽布线９．９地面内暗装金属线槽布线９．１０电缆布线９．１１电缆桥架布线９．１２封闭式母线布线９．１３竖井内布线１０常用设备电气装置１０．１一般规定１０．２电动机１０．３传动运输系统１０．４电梯、自动扶梯和自动人行道１０．５稳压、整流设备１０．６蓄电池１０．７自动门１０．８家用电器１０．９舞台用电设备１０．１０医用放射线设备１０．１１体育馆设备１１电气照明１１．１一般规定１１．２照明质量１１．３照明方式与种类１１．４照明光源与灯具１１．５照度水平１１．６照度计算１１．７照明节能１１．８照明供电１１．９各类建筑照明设计要求１２建筑物防雷１２．１一般规定１２．２建筑物的防雷分级１２．３一级防雷建筑物的保护措施１２．４二级防雷建筑物的保护措施１２．５三级防雷建筑物的保护措施１２．６其他防雷保护措施１２．７接闪器１２．８引下线１２．９接地装置１３电力设备防雷１３．１一般规定１３．２１０ｋＶ及以下架空线路保护１３．３配变电所及与架空线连接的配电变压器和开关设备的保护１３．４旋转电机的保护１４接地及安全１４．１一般规定１４．２低压配电系统的接地型式和基本要求１４．３低压配电系统的防触电保护１４．４保护接地范围１４．５接地要求和接地电阻１４．６接地装置１４．７通用电力设备及电气设施接地１４．８特殊装置或场所的安全保护１５共用天线电视系统１５．１一般规定１５．２系统组成１５．３按收天线１５．４前端１５．５传输与分配网络１５．６线路及敷设１５．７安装要求１５．８供电、防雷与接地１６闭路应用电视１６．１一般规定１６．２闭路应用电视系统１６．３设备器件选择１６．４传输及线路１６．５供电、接地１７声、像节目制作１７．１适用范围及功能要求１７．２系统的组成及技术要求１７．３设备配置量及设备选择１７．４技术用房及设备布置１７．５线路敷设１７．６电源及接地１７．７对其他专业的要求１８呼应信号及公共显示装置１８．１一般规定１８．２呼应信号的呼叫方式及系统组成１８．３呼应信号的设备选择及线路敷设１８．４公共显示装置设置原则１８．５公共显示装置显示方案的选择１８．６公共显示装置的控制１８．７公共显示装置的设备选择及线路敷设１８．８时钟系统１９电话１９．１一般规定１９．２对市内电话局的中继方式１９．３电话站站址选择１９．４电话站设备布置１９．５会议电话、调度电话１９．６电源、接地、照明１９．７房屋建筑２０通信线路２０．１通信线路网络２０．２电缆管道线路２０．３直埋电缆线路２０．４架空电缆２０．５室外墙壁电缆２０．６沿电力电缆沟敷设的托架电缆２０．７架空线路２０．８电缆充气维护２０．９建筑物室内配线２０．１０接地保护２１有线广播２１．１有线广播的设置原则２１．２有线广播网２１．３设备的选择与设置２１．４有线广播控制室２１．５线路敷设２１．６电源与接地２２扩声与同声传译２２．１扩声系统的确定２２．２扩声系统的技术指标２２．３扩声设计与计算２２．４扩声设备的选择２２．５扩声控制室２２．６扬声器的布置与安装２２．７传声器布置与声反馈的抑制２２．８扩声网络与线路敷设２２．９同声传译２２．１０电源与接地２３仪表自控２３．１检测与控制仪表２３．２仪表的电源与气源２３．３仪表盘与仪表室２３．４仪表管线敷设２３．５空调自动控制２３．６锅炉房热工测量与自动控制２３．７冷库自动控制２３．８给水排水自动控制２３．９微型计算机的应用２４火灾报警与消防联动控制２４．１一般规定２４．２保护等级与保护范围的确定２４．３系统设计２４．４火灾事故广播２４．５火灾探测器的选择与设置２４．６消防联动控制２４．７火灾应急照明２４．８导线选择及线路敷设２４．９系统供电２４．１０消防值班室与消防控制室２４．１１消防专用通信２４．１２防盗报警２４．１３可燃气体和可燃液体蒸气报警２４．１４接地２５公用建筑计算机经营管理系统２５．１一般规定２５．２宾馆、饭店经营管理系统２５．３图档馆检索系统２５．４商业经营管理系统２５．５停车场计费管理系统２５．６银行经营管理系统２５．７铁路旅客站、航空港售票系统２５．８办公自动化系统２６建筑物自动化系统２６．１一般规定２６．２系统的服务功能与网络结构２６．３监控总表的编制２６．４ＢＡ系统硬件及其组态的规定２６．５关于ＢＡ系统软件的原则规定２６．６信号传输与数据通信２６．７电源２６．８线路敷设２６．９监控中心附录Ａ室外线路Ａ．１典型气象区适用地区Ａ．２架空线路污秽分级标准附录Ｂ常用设备电气装置Ｂ．１鼠笼型电动机降压起动方式的特点Ｂ．２交流稳压器类型特点Ｂ．３各种整流器的接线系数Ｂ．４整流器η，ｃｏｓφ参考值Ｂ．５固定型铅蓄电池容量计算附录Ｃ电气照明Ｃ．１灯具亮度限制曲线及其使用方法Ｃ．２直接型灯具的遮光角Ｃ．３应急照明的设计规定Ｃ．４光源的混光比Ｃ．５灯具的分类Ｃ．６民用建筑照明负荷需要系数Ｃ．７紫外杀菌灯数量的确定Ｃ．８体育馆照明的测量方法附录Ｄ建筑物防雷Ｄ．１全国主要城镇雷暴日数Ｄ．２建筑物年计算雷击次数的经验公式Ｄ．３建筑物易受雷击部位Ｄ．４等电位连接导线的最小截面Ｄ．５工频接地与冲击接地电阻的换算附录Ｅ接地及安全Ｅ．１低压配电系统的接地型式Ｅ．２澡盆和淋浴盆区域的划分Ｅ．３游泳池和涉水池区域的划分附录Ｆ共用天线电视系统Ｆ．１系统指标分配系数与分贝值的换算公式Ｆ．２天线接收信号场强的估算公式Ｆ．３接收天线输出端电平值的计算Ｆ．４我国广播电视频道的频率配置附录Ｇ闭路应用电视Ｇ．１５级损伤标准评定Ｇ．２照度与摄像机选择的关系Ｇ．３摄像机镜头焦距的计算公式Ｇ．４使用无自动调整灵敏度功能的摄像机时对镜头的要求附录Ｈ声、像节目制作Ｈ．１《电视中心视频系统和脉冲系统的技术要求》Ｈ．２各类节目制作系统设备配置参考指标Ｈ．３各类节目制作系统用房面积参考指标Ｈ．４对相关专业的设计要求附录Ｋ扩声与同声传译部分的有关计算公式附录Ｌ火灾报警与消防联动控制Ｌ．１Ａ和Ｒ确定探测器ａ、ｂ的极限曲线Ｌ．２房间高度及梁高对探测器设置的影响Ｌ．３按Ｑ确定一只探测器能保护的梁间区域个数附录Ｍ建筑物自动化系统Ｍ．１ＢＡ系统中央软件的功能与技术要求Ｍ．２ＢＡ系统分站软件的功能与技术要求Ｍ．３各类描述短语示例附录ｐ本规范用词说明附加说明１总则１．０．１为在民用建筑电气设计中更好地贯彻执行国家的技术经济政策，做到安全可靠、技术先进、经济合理、维护管理方便，并注意美观，制定本规范。

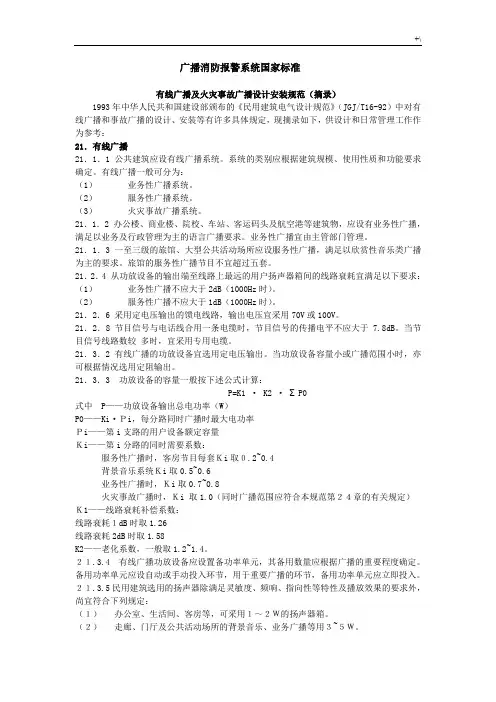

广播消防报警系统国家标准有线广播及火灾事故广播设计安装规范（摘录）1993年中华人民共和国建设部颁布的《民用建筑电气设计规范》（JGJ/T16-92）中对有线广播和事故广播的设计、安装等有许多具体规定，现摘录如下，供设计和日常管理工作作为参考：21．有线广播21．1．1公共建筑应设有线广播系统。

系统的类别应根据建筑规模、使用性质和功能要求确定。

有线广播一般可分为：（1）业务性广播系统。

（2）服务性广播系统。

（3）火灾事故广播系统。

21．1．2 办公楼、商业楼、院校、车站、客运码头及航空港等建筑物，应设有业务性广播，满足以业务及行政管理为主的语言广播要求。

业务性广播宜由主管部门管理。

21．1．3 一至三级的旅馆、大型公共活动场所应设服务性广播，满足以欣赏性音乐类广播为主的要求。

旅馆的服务性广播节目不宜超过五套。

21．2．4 从功放设备的输出端至线路上最远的用户扬声器箱间的线路衰耗宜满足以下要求：（1）业务性广播不应大于2dB（1000Hz时）。

（2）服务性广播不应大于1dB（1000Hz时）。

21．2．6 采用定电压输出的馈电线路，输出电压宜采用70V或100V。

21．2．8 节目信号与电话线合用一条电缆时，节目信号的传播电平不应大于7.8dB。

当节目信号线路数较多时，宜采用专用电缆。

21．3．2有线广播的功放设备宜选用定电压输出。

当功放设备容量小或广播范围小时，亦可根据情况选用定阻输出。

21．3．3 功放设备的容量一般按下述公式计算：P=K1 · K2 ·ΣP0式中 P——功放设备输出总电功率（W）P0——Ki·Ｐi，每分路同时广播时最大电功率Ｐi——第i支路的用户设备额定容量Ｋi——第i分路的同时需要系数：服务性广播时，客房节目每套Ｋi取０.2~0.4背景音乐系统Ｋi取0.5~0.6业务性广播时，Ｋi取0.7~0.8火灾事故广播时，Ｋi 取1.0（同时广播范围应符合本规范第２４章的有关规定）Ｋ1——线路衰耗补偿系数：线路衰耗１dB时取1.26线路衰耗2dB时取1.58K2——老化系数，一般取1.2~1.4。

民用建筑电气设计规范 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
中华人民共和国《民用建筑电气设计规范》JGJ/T16-92
——有关医疗场所电气安全的规定11．9．6 医院电气照明
11．9．6．12 每个手术室应有独立的电源控制箱。

手术室的电源宜设置
漏电检测装置以及接地端子
11．9．6．16 医院的下列场所和设施宜设有备用电源：
（1）急诊室的所有用房；
（2）监护病房，产房，婴儿室，血液病房的净化室，
血液透析室，手术部，CT扫描室，加速器机房和
治疗室，配血室
（3）培养箱，冰箱，恒温箱以及必须持续供电的精密
医疗装备
（4）消防和疏散设备
14．3．10 下列设备的配电线路宜设置漏电电流动作保护：
（6）与人体直接接触的医疗电气设备（但急救和手术用
电设备除外）
14．3．11 漏电电流保护装置的动作电流宜按下列数值选择
（3）医疗电气设备为6 mA
14．6．7医疗电气设备接地
14．7．6．1 医疗及诊断电气设备，应根据使用功能要求采取保护接
地，功能性接地，等电位接地，或不接地等形式。

14．7．6．2 使用插入体内接近心脏或直接插入心脏内的医疗电气设备
的器械，应采取防止微电击的措施。

防微电击措施宜采用等电位接地方式，并使用Ⅱ类电气设备
供电。

14．7．6．3 在电源突然中断后，有招致重大医疗危险的场所，应采用
电力系统不接地（IT系统）的供电方式。

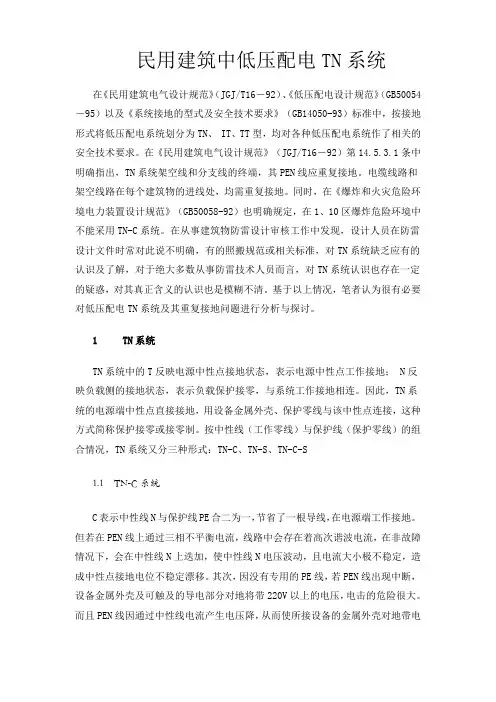

14．2．8 IT系统必须装设绝缘监视及接地故障报警系统或显示装置。

广播消防报警系统国家标准有线广播及火灾事故广播设计安装规范（摘录）1993年中华人民共和国建设部颁布的《民用建筑电气设计规范》（JGJ/T16-92）中对有线广播和事故广播的设计、安装等有许多具体规定，现摘录如下，供设计和日常管理工作作为参考：21．有线广播21．1．1公共建筑应设有线广播系统。

系统的类别应根据建筑规模、使用性质和功能要求确定。

有线广播一般可分为：（1）业务性广播系统。

（2）服务性广播系统。

（3）火灾事故广播系统。

21．1．2 办公楼、商业楼、院校、车站、客运码头及航空港等建筑物，应设有业务性广播，满足以业务及行政管理为主的语言广播要求。

业务性广播宜由主管部门管理。

21．1．3 一至三级的旅馆、大型公共活动场所应设服务性广播，满足以欣赏性音乐类广播为主的要求。

旅馆的服务性广播节目不宜超过五套。

21．2．4 从功放设备的输出端至线路上最远的用户扬声器箱间的线路衰耗宜满足以下要求：（1）业务性广播不应大于2dB（1000Hz时）。

（2）服务性广播不应大于1dB（1000Hz时）。

21．2．6 采用定电压输出的馈电线路，输出电压宜采用70V或100V。

21．2．8 节目信号与电话线合用一条电缆时，节目信号的传播电平不应大于7.8dB。

当节目信号线路数较多时，宜采用专用电缆。

21．3．2有线广播的功放设备宜选用定电压输出。

当功放设备容量小或广播范围小时，亦可根据情况选用定阻输出。

21．3．3 功放设备的容量一般按下述公式计算：P=K1 · K2 ·ΣP0式中 P——功放设备输出总电功率（W）P0——Ki·Ｐi，每分路同时广播时最大电功率Ｐi——第i支路的用户设备额定容量Ｋi——第i分路的同时需要系数：服务性广播时，客房节目每套Ｋi取０.2~0.4背景音乐系统Ｋi取0.5~0.6业务性广播时，Ｋi取0.7~0.8火灾事故广播时，Ｋi 取1.0（同时广播范围应符合本规范第２４章的有关规定）Ｋ1——线路衰耗补偿系数：线路衰耗１dB时取1.26线路衰耗2dB时取1.58K2——老化系数，一般取1.2~1.4。

民用建筑电气设计规范1 总则为在民用建筑电气设计中更好地贯彻执行国家的技术经济政策，做到安全可靠、技术先进、经济合理、维护管理方便，并注意美观，制定本规范。

本规范适用于城镇新建、改建和扩建的单体及群体民用建筑的电气设计。

民用建筑电气设计采用的技术标准和装备水平，应与工程在国民经济和公共生活中的地位、规模、功能要求及建筑环境设计相适应。

认真考虑设备、材料的供应可能，以及施工安装和维护管理水平。

民用建筑电气设计应积极采取各项节能措施，努力降低电能消耗；注意节约有色金属，合理选用铜、铝材质的导体。

民用建筑电气设计应根据地区条件、工程特点、规模和发展规划、正确处理近期和远期发展的关系，做到以近期为主，考虑发展的可能性。

民用建筑电气设计应积极采取经实践证明行之有效的新技术、新理论、努力创造经济效益、社会效益和环境效益。

设计中应选用技术先进、经济、适用的定型产品及经过鉴定、检测的优良产品。

民用建筑电气设计，除应符合本规范外，尚应符合国家现行有关标准、规范的规定。

2 术语、符号、代号术语照明(1)光环境——光(照度水平、照度分布、照明形式、光色等)和颜色(色调、饮和度、室内色彩分布、显色性能等)与房间形状结合，在房间内所形成的生理和心理的环境。

(2)工作面——指在其上面进行工作的平面。

当没有特别指定工作位置时，一般把室内照明的工作面假设为距离地面高的水平面。

(3)照度——在一个面上的光通密度。

它是射入单位面积的光通量。

(4)维护照度——在必须更换光源或在预期清洗灯具和清扫房间周期终止前，或者同时进行上述维护工作的时刻所应保持的平均照度。

通常维护照度不应低于使用照度的80%。

5)使用照度——在一个维护周期内照度变化曲线的中间值。

(6)初期照度——在新装照明设备初始时的照度。

(7)标量照度——位于某一点的微小平面上的平均照度。

标量照度又称平均球面照度。

(8)平均柱面照度——位于某一点的微小圆柱曲面上的平均照度，圆柱的轴线与水平面垂直。

民用建筑电气设计规范ＪＧＪＴ１６—９２民用建筑电气设计规范JGJT16-92 是一份为建筑电气工程设计和施工提供规范的文件。

其主要目的在于明确民用建筑的电气设计要求和安全标准，确保电气设备的合理布局、可靠使用，同时满足节能、环保等方面的要求。

本文将分别从设备选型、电路设计、保护措施、接地系统等方面介绍该规范的内容。

一、设备选型1. 照明系统规范指出，应根据照明场所的功能以及使用习惯等确定照明灯具的类型和数量，同时应尽量采用自然光线辅助照明的设计思路。

照明灯具的选型应符合国家标准，且应注意灯具的光效、色度、寿命和供电方式等因素。

2. 电力系统电力系统的选型应考虑供电方式、额定电压、负载容量和备用电源等各方面因素。

应按照国家和行业标准，选用符合规定的开关设备、配电设备、电缆线路、接线设备等，且应注意设备的品质、结构、稳定性和安全性等方面。

3. 通信系统通信系统的选型应考虑使用习惯和通讯要求等因素。

应选择符合标准的电话、传真、网络等设备，并应保证由运营商提供的接口设备符合规定。

二、电路设计1. 照明电路照明电路应按功能区划分独立供电，且应尽量采用分路控制的方式，以节省能耗并方便管理。

同时应注意设计合理的照明光度分布和照度等级，保障室内照明效果和视觉舒适性。

2. 电力电路电力电路应根据用电负载的类型和运行特点划分不同的供电回路，以满足设备工作的要求。

同时应注意电路的容量匹配，保证设备运行稳定并防止电路过载。

3. 通信电路通信电路应尽量采用独立线路供电，同时应注意信号质量、线路稳定性、设备配合度等因素。

三、保护措施1. 过载保护过载保护应在电路设计中充分考虑，仅有一种保护方式不足以保障电路安全，应采取双重保护甚至多重保护，以确保电路不会因过载而受损。

2. 短路保护短路保护应采用断路器、熔断器等防护设备进行保护，以确保在电路短路时能够及时切断电源，防止损坏电气设备、甚至引发火灾等危险情况。

3. 欠压保护欠压保护应采用各种合适的手段进行保护，遇到欠压情况时及时切断电源，以避免电器设备受损或者对人体造成危害。

第二部分交流电压为10kV及以下的配变电所设计中华人民共和国行业标准民用建筑电气设计规范JGJ/T 16-92主编单位：中国建筑东北设计研究院批准部门：中华人民共和国建设部施行日期：1993年8月1日关于发布行业标准《民用建设电气设计规范》的通知建标［1993］139号根据建设部(87)城科字第276号文的要求，由中国建筑东北设计研究院主编的《民用建筑电气设计规范》，业经审查，现批准为推荐性行业标准，编号JGJ/T 16-92，自1993年8月1日起施行。

原部标《建筑电气设计技术规程》(JGJ 16-83)同时废止。

本标准由建设部建筑设计标准技术归口单位中国建筑技术发展研究中心(建筑标准设计研究所)负责归口管理，主编单位负责具体解释等工作，建设部标准定额研究所组织出版。

中华人民共和国建设部1993年2月26日1 总则1.0.1 为在民用建筑电气设计中更好地贯彻执行国家的技术经济政策，做到安全可靠、技术先进、经济合理、维护管理方便，并注意美观，制定本规范。

1.0.2 本规范适用于城镇新建、改建和扩建的单体及群体民用建筑的电气设计。

1.0.3 民用建筑电气设计采用的技术标准和装备水平，应与工程在国民经济和公共生活中的地位、规模、功能要求及建筑环境设计相适应。

认真考虑设备、材料的供应可能，以及施工安装和维护管理水平。

1.0.4 民用建筑电气设计应积极采取各项节能措施，努力降低电能消耗；注意节约有色金属，合理选用铜、铝材质的导体。

1.0.5 民用建筑电气设计应根据地区条件、工程特点、规模和发展规划、正确处理近期和远期发展的关系，做到以近期为主，考虑发展的可能性。

1.0.6 民用建筑电气设计应积极采取经实践证明行之有效的新技术、新理论、努力创造经济效益、社会效益和环境效益。

1.0.7 设计中应选用技术先进、经济、适用的定型产品及经过鉴定、检测的优良产品。

1.0.8 民用建筑电气设计，除应符合本规范外，尚应符合国家现行有关标准、规范的规定。

民用建筑电气设计规范民用建筑电气设计规范 1 总则1.0.1 为在民用建筑电气设计中更好地贯彻执行国家的技术经济政策，做到安全可靠、技术先进、经济合理、维护管理方便，并注意美观，制定本规范。

1.0.2 本规范适用于城镇新建、改建和扩建的单体及群体民用建筑的电气设计。

1.0.3 民用建筑电气设计采用的技术标准和装备水平，应与工程在国民经济和公共生活中的地位、规模、功能要求及建筑环境设计相适应。

认真考虑设备、材料的供应可能，以及施工安装和维护管理水平。

1.0.4 民用建筑电气设计应积极采取各项节能措施，努力降低电能消耗;注意节约有色金属，合理选用铜、铝材质的导体。

1.0.5 民用建筑电气设计应根据地区条件、工程特点、规模和发展规划、正确处理近期和远期发展的关系，做到以近期为主，考虑发展的可能性。

1.0.6 民用建筑电气设计应积极采取经实践证明行之有效的新技术、新理论、努力创造经济效益、社会效益和环境效益。

1.0.7 设计中应选用技术先进、经济、适用的定型产品及经过鉴定、检测的优良产品。

1.0.8 民用建筑电气设计，除应符合本规范外，尚应符合国家现行有关标准、规范的规定。

条文说明前言根据建设部(87)城科字第276号文的要求，由中国建筑东北设计研究院主编，北京市建筑设计研究院、建设部建筑设计院、天津市建筑设计院、中国建筑西南设计研究院、哈尔滨建筑工程学院、辽宁省建筑设计研究院、吉林省建筑设计院、黑龙江省建筑设计院、广州市设计院、上海电缆研究所等单位参加共同编制的《民用建筑电气设计规范》经建设部1993年2月26日以建标,1993,139号文批准，业已发布。

为便于广大设计、施工、科研、学校等单位的有关人员在使用本规范时能正确理解和执行条文规定，《民用建筑电气设计规范》编制组按章、节、条顺序编制了本规范的条文说明，供国内使用者参考。

在使用中如发现本条文说明有欠妥之处，请将意见函寄中国建筑东北设计研究院。

本《民用建筑电气设计规范条文说明》由建设部标准定额研究所组织出版发行，仅供国内使用，不得外传和翻印。

民用建筑电气设计规范(JGJ T16-92)中华人民共和国行业标中华人民共和国行业标准民用建筑电气设计规范ＪＧＪ/Ｔ１６—９２中华人民共和国行业标准民用建筑电气设计规范ＪＧＪ/Ｔ１６—９２主编单位：中国建筑东北设计研究院批准部门：中华人民共和国建设部施行日期：１９９３年８月１日关于发布行业标准《民用建筑电气设计规范》的通知建标［１９９３］１３９号根据建设部城科字第２７６号文的要求，中国建筑东北设计研究院主编的《民用建筑电气设计规范》，业经审查，现批准为推荐性行业标准，编号ＪＧＪ/Ｔ１６—９２，自１９９３年８月１日起施行。

原部标《建筑电气设计技术规程》）同时废止。

本标准建设部建筑设计标准技术归口单位中国建筑技术发展研究中心负责归口管理，主编单位负责具体解释等工作，建设部标准定额研究所组织出版。

中华人民共和国建设部１９９３年２月２６日目次１总则２术语、符号、代号２．１术语２．２符号２．３代号３供电系统３．１负荷分级及供电要求３．２电源及高压供配电系统３．３电压选择和电能质量３．４负荷计算３．５无功补偿４配变电所４．１一般规定４．２所址选择４．３配电变压器选择４．４主结线４．５配变电所型式和布置４．６高压配电装置４．７低压配电装置４．８控制方式及操作电源４．９移相电容器装置４．１０对有关专业的要求５继电保护及电气测量５．１继电保护５．２电气测量５．３二次回路６自备电源及不间断电源６．１自备应急柴油发电机组６．２自备应急燃气轮发电机组６．３不间断电源系统７室外线路７．１一般规定７．２架空线路７．３电缆线路８低压配电８．１一般规定８．２低压配电系统８．３超低压配电８．４导体的选择８．５低压电器的选择８．６低压配电线路的保护９室内布线９．１一般规定９．２瓷线夹、鼓形绝缘子、针式绝缘子布线９．３直敷布线９．４金属管布线９．５硬质塑料管布线９．６半硬塑料管及混凝土板孔布线９．７金属线槽布线９．８塑料线槽布线９．９地面内暗装金属线槽布线９．１０电缆布线９．１１电缆桥架布线９．１２封闭式母线布线９．１３竖井内布线１０常用设备电气装置１０．１一般规定１０．２电动机１０．３传动运输系统１０．４电梯、自动扶梯和自动人行道１０．５稳压、整流设备１０．６蓄电池１０．７自动门１０．８家用电器１０．９舞台用电设备１０．１０医用放射线设备１０．１１体育馆设备１１电气照明１１．１一般规定１１．２照明质量１１．３照明方式与种类１１．４照明光源与灯具１１．５照度水平１１．６照度计算１１．７照明节能１１．８照明供电１１．９各类建筑照明设计要求１２建筑物防雷１２．１一般规定１２．２建筑物的防雷分级１２．３一级防雷建筑物的保护措施１２．４二级防雷建筑物的保护措施１２．５三级防雷建筑物的保护措施１２．６其他防雷保护措施１２．７接闪器１２．８引下线１２．９接地装置１３电力设备防雷１３．１一般规定１３．２１０ｋＶ及以下架空线路保护１３．３配变电所及与架空线连接的配电变压器和开关设备的保护１３．４旋转电机的保护１４接地及安全１４．１一般规定１４．２低压配电系统的接地型式和基本要求１４．３低压配电系统的防触电保护１４．４保护接地范围１４．５接地要求和接地电阻１４．６接地装置１４．７通用电力设备及电气设施接地１４．８特殊装置或场所的安全保护１５共用天线电视系统１５．１一般规定１５．２系统组成１５．３按收天线１５．４前端１５．５传输与分配网络１５．６线路及敷设１５．７安装要求１５．８供电、防雷与接地１６闭路应用电视１６．１一般规定１６．２闭路应用电视系统１６．３设备器件选择１６．４传输及线路１６．５供电、接地１７声、像节目制作１７．１适用范围及功能要求１７．２系统的组成及技术要求１７．３设备配置量及设备选择１７．４技术用房及设备布置１７．５线路敷设１７．６电源及接地１７．７对其他专业的要求１８呼应信号及公共显示装置１８．１一般规定１８．２呼应信号的呼叫方式及系统组成１８．３呼应信号的设备选择及线路敷设１８．４公共显示装置设置原则１８．５公共显示装置显示方案的选择１８．６公共显示装置的控制１８．７公共显示装置的设备选择及线路敷设１８．８时钟系统１９电话１９．１一般规定１９．２对市内电话局的中继方式１９．３电话站站址选择１９．４电话站设备布置１９．５会议电话、调度电话１９．６电源、接地、照明１９．７房屋建筑２０通信线路２０．１通信线路网络２０．２电缆管道线路２０．３直埋电缆线路２０．４架空电缆２０．５室外墙壁电缆２０．６沿电力电缆沟敷设的托架电缆２０．７架空线路２０．８电缆充气维护２０．９建筑物室内配线２０．１０接地保护２１有线广播２１．１有线广播的设置原则２１．２有线广播网２１．３设备的选择与设置２１．４有线广播控制室２１．５线路敷设２１．６电源与接地２２扩声与同声传译２２．１扩声系统的确定２２．２扩声系统的技术指标２２．３扩声设计与计算２２．４扩声设备的选择２２．５扩声控制室２２．６扬声器的布置与安装２２．７传声器布置与声反馈的抑制２２．８扩声网络与线路敷设２２．９同声传译２２．１０电源与接地２３仪表自控２３．１检测与控制仪表２３．２仪表的电源与气源２３．３仪表盘与仪表室２３．４仪表管线敷设２３．５空调自动控制２３．６锅炉房热工测量与自动控制２３．７冷库自动控制２３．８给水排水自动控制２３．９微型计算机的应用２４火灾报警与消防联动控制２４．１一般规定２４．２保护等级与保护范围的确定２４．３系统设计２４．４火灾事故广播２４．５火灾探测器的选择与设置２４．６消防联动控制２４．７火灾应急照明２４．８导线选择及线路敷设２４．９系统供电２４．１０消防值班室与消防控制室２４．１１消防专用通信２４．１２防盗报警２４．１３可燃气体和可燃液体蒸气报警２４．１４接地２５公用建筑计算机经营管理系统２５．１一般规定２５．２宾馆、饭店经营管理系统２５．３图档馆检索系统２５．４商业经营管理系统２５．５停车场计费管理系统２５．６银行经营管理系统２５．７铁路旅客站、航空港售票系统２５．８办公自动化系统２６建筑物自动化系统２６．１一般规定２６．２系统的服务功能与网络结构２６．３监控总表的编制２６．４ＢＡ系统硬件及其组态的规定２６．５关于ＢＡ系统软件的原则规定２６．６信号传输与数据通信２６．７电源２６．８线路敷设２６．９监控中心附录Ａ室外线路Ａ．１典型气象区适用地区Ａ．２架空线路污秽分级标准附录Ｂ常用设备电气装置Ｂ．１鼠笼型电动机降压起动方式的特点Ｂ．２交流稳压器类型特点Ｂ．３各种整流器的接线系数Ｂ．４整流器η，ｃｏｓφ参考值Ｂ．５固定型铅蓄电池容量计算附录Ｃ电气照明Ｃ．１灯具亮度限制曲线及其使用方法Ｃ．２直接型灯具的遮光角Ｃ．３应急照明的设计规定Ｃ．４光源的混光比Ｃ．５灯具的分类Ｃ．６民用建筑照明负荷需要系数Ｃ．７紫外杀菌灯数量的确定Ｃ．８体育馆照明的测量方法附录Ｄ建筑物防雷Ｄ．１全国主要城镇雷暴日数Ｄ．２建筑物年计算雷击次数的经验公式Ｄ．３建筑物易受雷击部位Ｄ．４等电位连接导线的最小截面Ｄ．５工频接地与冲击接地电阻的换算附录Ｅ接地及安全Ｅ．１低压配电系统的接地型式Ｅ．２澡盆和淋浴盆区域的划分Ｅ．３游泳池和涉水池区域的划分附录Ｆ共用天线电视系统Ｆ．１系统指标分配系数与分贝值的换算公式Ｆ．２天线接收信号场强的估算公式Ｆ．３接收天线输出端电平值的计算Ｆ．４我国广播电视频道的频率配置附录Ｇ闭路应用电视Ｇ．１５级损伤标准评定Ｇ．２照度与摄像机选择的关系Ｇ．３摄像机镜头焦距的计算公式Ｇ．４使用无自动调整灵敏度功能的摄像机时对镜头的要求附录Ｈ声、像节目制作Ｈ．１《电视中心视频系统和脉冲系统的技术要求》Ｈ．２各类节目制作系统设备配置参考指标Ｈ．３各类节目制作系统用房面积参考指标Ｈ．４对相关专业的设计要求附录Ｋ扩声与同声传译部分的有关计算公式附录Ｌ火灾报警与消防联动控制Ｌ．１Ａ和Ｒ确定探测器ａ、ｂ的极限曲线Ｌ．２房间高度及梁高对探测器设置的影响Ｌ．３按Ｑ确定一只探测器能保护的梁间区域个数附录Ｍ建筑物自动化系统Ｍ．１ＢＡ系统中央软件的功能与技术要求Ｍ．２ＢＡ系统分站软件的功能与技术要求Ｍ．３各类描述短语示例附录ｐ本规范用词说明附加说明１总则１．０．１为在民用建筑电气设计中更好地贯彻执行国家的技术经济政策，做到安全可靠、技术先进、经济合理、维护管理方便，并注意美观，制定本规范。

民用建筑电气设计规范JGJT16—92１０．２电动机１０．２．１电动机的起动１０．２．１．１电动机起动时，其端子电压应能保证机械要求的起动转矩，且在配电系统中引起的电压波动不应破坏其他用电设备的工作。

交流电动机起动时，其端子上的计算电压应符合下列要求：（１）电动机频繁起动时，不宜低于额定电压的９０％，电动机不频繁起动时，不宜低于额定电压的８５％。

（２）电动机不与照明或其他对电压波动敏感的负荷合用变压器，且不频繁起动时，不应低于额定电压的８０％。

（３）当电动机由单独的变压器供电时，其允许值应按机械要求的起动转矩确定。

对于低压电动机，还应保证接触器线圈的电压不低于释放电压。

１０．２．１．２鼠笼型电动机起动方式的选择，应遵守下列规定：（１）当符合下列条件时，电动机应全压起动；ａ．机械能承受电动机全压起动的冲击转矩；ｂ．电动机起动时，其端子的电压应符合本章第１０．２．１．１款的规定；ｃ．电动机起动时，应不影响其他负荷的正常运行。

（２）当不符合全压起动条件时，电动机应降压起动，宜采用切换绕组接线或采用自耦变压器等方式起动。

各种起动方式的特点，参见附录Ｂ·１。

（３）当机械有调速要求时，电动机的起动方式应与调速方式相配合。

（４）大型电动机可根据具体情况，选择其他适当的起动方式，构造特殊的电动机应按制造厂规定方式起动。

１０．２．１．３绕线型电动机起动方式的选择，应符合下列要求：（１）起动电流的平均值不超过额定电流的２倍；（２）起动转矩满足机械的要求；（３）当有调速要求时，电动机的起动方式应与调速方式相配合。

绕线型电动机一般采用频繁变阻器接入转子回路的方式起动，但对在低速运转和要求起动力矩大的传动装置，其电动机不宜采用频繁变阻器起动，而宜采用电阻器起动。

１０．２．１．４直流电动机宜采用调节电源电压或电阻器降压起动，并应符合下列要求：（１）起动电流不超过电动机的最大允许电流；（２）起动转矩和调速特性应满足机械的要求。

《民用建筑电气设计规范》JGJ/T16-92来源：中国绿色数据中心作者：机房360更新时间：2009/5/27 17:04:09摘要：《民用建筑电气设计规范》JGJ/T16-922 术语2.0.1 供配电系统1 电压偏差 Voltage deviation供配电系统改变运行方式和负荷缓慢地变化使供配电系统各点的电压也随之变化，各点的实际电压与系统额定电压之差△V 称为电压偏差。

电压偏差△V 也常用与系统额定电压的比值，以百分数表示。

2 电压闪变 Voltage flicker负荷急剧的波动造成供配电系统瞬时电压升降，照度随之急剧变化，使人眼对灯闪感到不适，这种现象称为电压闪变。

3 不对称度 Asymmetry rotio不对称度是衡量多相负荷平衡状态的指标。

多相系统的电压负序分量与电力正序分量之比值称为电压不对称度；电流负序分量与电流正序分量之比值称为电流不对称度；均以百分数表示。

2.0.2 低压配电系统1 约定动作电流 Appoint acting current在约定时间内能使继电器或脱扣器动作的规定电流值。

2 约定熔断电流 Appoint blow aurrent在约定时间内能使熔体熔断的规定电流值。

3 Ⅰ类电气设备 I Kind electric equipment除靠基本绝缘防止电击外，还将易触及的外露可导电部分连接到PE 线上，当基本绝缘失效时，外露可导电部分一般不致带危险电位的用电设备。

4 电气隔离 Electric isolatetion为防电击将一电气器件或电器与另外的电气器件或电路完全断开的安全措施。

2.0.3 电气照明1 照度 Illuminance表面上一点的照度是入射在包含该点面元上的光通量dΦ除以该面元面积之商，该量的符号为E，单位为勒克斯(Lx)，Lx=1m/m2。

2 亮度对比 Luminance contrast视野中目标和背景的亮度差与背景亮度之比。

3 光强分布（配光） Distribution of luminous intensity用曲线或表格表示光源或灯具在空间各方向的发光强度值。

民用建筑电气设计规范JGJ/T 16-92（防雷篇）12 建筑物防雷12.1 一般规定12.1.1 本章适用于民用建筑物防雷设计，对于有爆炸及火灾危险的建筑物防雷，应按现行的有关规范执行。

12.1.2 建筑物防雷设计，应认真调查地质、地貌、气象、环境等条件和雷电活动规律以及被保护物的特点等，因地制宜地采取防雷措施，做到安全可靠、技术先进、经济合理。

12.1.3 不应采用装有放射性物质的接闪器。

12.1.4 新建工程应在设计阶段详细研究防雷装置的形式及其布置，并与有关人员充分协商合作，尽可能利用建筑物金属导体作为防雷装置。

12.1.5 按照本规范装设防雷装置后将会防止或极大地减少雷害损失，但不能保证绝对的安全。

12.1.6 年平均雷暴日数，需根据当地气象台（站）的资料确定。

如有困难时，可参照附录D.1的数据选取。

12.1.7 按建筑物的重要性、使用性质、发生雷电事故的可能性及后果，建筑物的防雷分为三级。

12.1.8 山地建筑物的防雷，可根据当地雷电活动特点，参照本章有关条文采取防雷措施。

12.2 建筑物的防雷分级12.2.1 一级防雷的建筑物12.2.1.1 具有特别重要用途的建筑物。

如国家级的会堂、办公建筑、档案馆、大型博展建筑；特大型、大型铁路旅客站；国际性的航空港、通讯枢纽；国宾馆、大型旅游建筑、国际港口客运站等。

12.2.1.2 国家级重点文物保护的建筑物和构筑物。

12.2.1.3 高度超过100m的建筑物。

12.2.2 二级防雷的建筑物12.2.2.1 重要的或人员密集的大型建筑物。

如部、省级办公楼；省级会堂、博展、体育、交通、通讯、广播等建筑；以及大型商店、影剧院等。

12.2.2.2 省级重点文物保护的建筑物和构筑物。

12.2.2.3 19层及以上的住宅建筑和高度超过50m的其他民用建筑物。

12.2.2.4 省级及以上大型计算中心和装有重要电子设备的建筑物。

12.2.3 三级防雷的建筑物12.2.3.1 当年计算雷击次数大于或等于0.05时（见附录D.2），或通过调查确认需要防雷的建筑物。

民用建筑电气设计规范 2008前言根据建设部建标[2002]84号文的要求，规范编制组在广泛调查研究，认真总结实践经验，参考有关国际标准，并广泛征求意见基础上，对《民用建筑电气设计规范》JGJ/T16-92进行了修订。

随着科学技术的发展并结合民用建筑电气设计所涉及的主要技术内容和特点，修订后的本规范在技术内容上做了相应的调整。

取消了室外架空线路、电力设备防雷和声、像节目制作三章，增加了安全技术防范、综合布线、电磁兼容、电子信息设备机房和住宅（小区）电气设计五章，对其他各章所涉及的主要技术内容也进行了补充、完善和必要的修改。

本规范由建设部建筑设计标准技术归口单位中国建筑标准设计研究所归口管理，授权由主编单位负责具体解释。

本规范主编单位：中国建筑东北设计研究院（地址：沈阳市和平区光荣街65号，邮政编码：110003）本规范参编单位：中国建筑标准设计研究所中国建筑设计研究院北京市建筑设计研究院上海现代设计集团天津市建筑设计研究院中国建筑西南设计研究院中国建筑西北设计研究院中南建筑设计研究院哈尔滨工业大学广东省建筑设计研究院福建省建筑设计研究院施耐德电气（中国）投资有限公司 ABB （中国）投资有限公司广东伟雄集团浙江湖州久立耐火电缆有限公司本规范主要起草人：主编：王金元副主编：洪元颐、温伯银编委：王可崇、王东林、尹秀伟、孙兰、成彦、刘迪先、李雪佩、李炳华李朝栋、汪猛、杨德才、陈汉民、陈建飚、陈众励、施沪生、张文才张汉武、胡又新、赵义堂、徐钟芳、郭晓岩、熊江、潘砚海、瞿二澜1 总则1.0.1 为在民用建筑电气设计中更好地贯彻执行国家的技术经济政策，做到安全可靠、技术先进、经济合理、维护管理方便，并注意整体美观，制订本规范。

1.0.2 本规范适用于城镇新建、改建和扩建的单体及群体民用建筑的电气设计，不适用于人防工程的电气设计。

1.0.3 民用建筑电气设计采用的技术标准和装备水平，应与工程的性质、规模、功能要求相适应。
