10kV架空线路耐张线夹与开关更换及通道清理三措一案

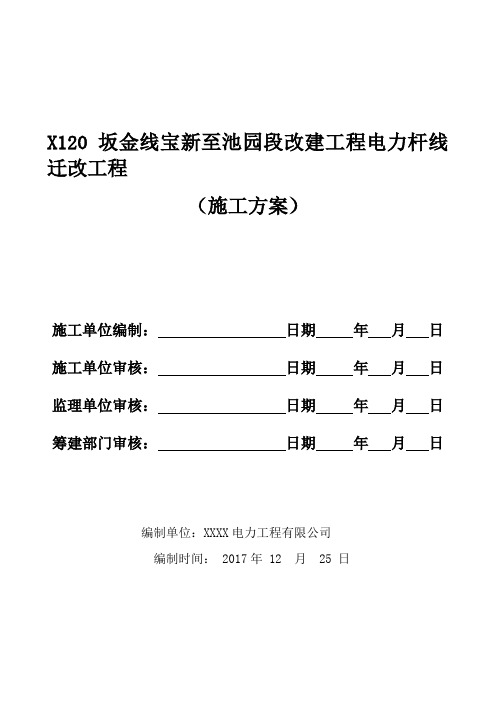

X120坂金线宝新至池园段改建工程电力杆线迁改工程（施工方案）施工单位编制：日期年月日施工单位审核：日期年月日监理单位审核：日期年月日筹建部门审核：日期年月日编制单位：XXXX电力工程有限公司编制时间： 2017年 12 月 25 日目录１．工程概况１．１工程规模：１．２工程量２．施工组织措施２．１施工组织机构的设置２．２施工综合进度计划２．３施工装备配置表２．４施工图３．施工技术措施３．１施工工序３．２技术措施４．施工安全措施4. 1 施工安全措施４. ２明细部分５．文明施工措施1. 工程概况：X120坂金线宝新至池园段改建工程电力杆线迁改工程1.1 工程规模：拆除工程量：1、拆除160kVA变压器1台，拆除综合配电箱1面，拆除真空开关1台；2、拆除隔离开关4组，避雷器2组，跌落式开关1组；3、拆除8m水泥杆13根、拆除10m水泥杆14根、拆除12m水泥杆5根；4、拆除JKLYJ-10kV-50绝缘导线3*276m=828m，拆除JKLYJ-10kV-95绝缘导线3*52m=156m，拆除JKLYJ-10kV-150绝缘导线3*292m=876m，拆除LGJ-10kV-50导线3*250m=750m；5、拆除JKLYJ-1kV-50绝缘导线4*38m=152m，拆除JKLYJ-1kV-95绝缘导线4*174m=696m，拆除LGJ-1kV-50导线4*361m=1444m；6、拆除BLV-16导线4*20m+2*495m=1070m；7、制作GJ-35普通拉线22组；8、拆除高压横担16组，拆除低压横担20组，拆除台架1付；新装工程量：1、新立∅190/15m水泥杆22根，新立∅190/12m水泥杆16根；2、利旧安装160kVA变压1台，利旧安装综合配电箱1面，安装真空开关1台；3、新安装隔离开关5组，新安装避雷器4组，新安装跌落式开关1组；4、新安装低压接地挂环5组，新安装低压接地挂环7组；5、穿管敷设YJV22-1kV-4*150低压电缆98m+32m=130m（含32m变压器进出线），穿管敷设YJV22-10kV-3*300电缆135m（含上下杆预留）；6、新架设JKLYJ-10-50绝缘导线3*135m*1.05=425m（含施工裕度），新架设JKLYJ-10-150绝缘导线3*340m*1.05=1071m（含施工裕度），新架设JKLYJ-10-240绝缘导线3*2741m*1.05=977m（含施工裕度）； 7、新架设JKLYJ-1-95绝缘导线4*687m*1.05=2885m（含施工裕度），新架设JKLYJ-1-150绝缘导线4*87m*1.05=365m（含施工裕度）；8、新架设BLV-35铝塑线（2*369m+4*30m）*1.05=901m（含施工裕度）；9、制作GJ-80普通拉线28组；土建部分：1、新建直线工井5座；2、敷设复合MPP-150电缆保护管340m，敷设镀锌钢管∅150*4.5保护管12m（电缆上下杆）；3、破混凝土（修复）开挖1管电缆管道170m；2. 施工组织措施2.1 施工组织机构的设置：建设单位：施工管理单位：XX电力工程有限公司项目负责人：林坚施工负责人：XXX工作负责人、工作班成员：（详见施工当天工作票）监理单位：xxx监理项目部负责人：xx现场负责人：xxx2.2 施工综合进度计划：各施工阶段的计划时间：工程材料于开工前向供电物资公司统一领取。

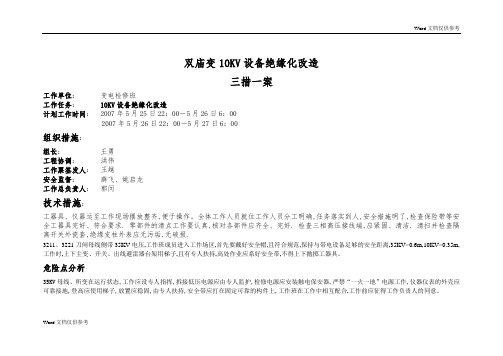

双庙变10KV设备绝缘化改造三措一案工作单位：变电检修班工作任务：10KV设备绝缘化改造计划工作时间： 2007年5月25日22：00－5月26日6：002007年5月26日22：00－5月27日6：00组织措施：组长：王勇工程协调：洪伟工作票签发人：王越安全监督：薛飞、姚启龙工作总负责人：郭闵技术措施：工器具、仪器运至工作现场摆放整齐,便于操作。

全体工作人员就位工作人员分工明确,任务落实到人,安全措施明了,检查保险带等安全工器具完好、符合要求. 零部件的清点工作要认真,核对各部件应齐全、完好. 检查三相高压接线端,应紧固、清洁. 清扫并检查隔离开关外瓷套,绝缘支柱外表应无污垢,无破损.3211、3221刀闸母线侧带35KV电压,工作班成员进入工作场区,首先要戴好安全帽,且符合规范,保持与带电设备足够的安全距离,35KV>0.6m,10KV>0.35m,工作时,上下主变、开关、出线避雷器台架用梯子,且有专人扶持,高处作业应系好安全带,不得上下抛掷工器具。

危险点分析35KV母线、所变在运行状态,工作应设专人指挥,拆接低压电源应由专人监护,检修电源应安装触电保安器,严禁“一火一地”电源工作,仪器仪表的外壳应可靠接地,登高应使用梯子,放置应稳固,由专人扶持,安全带应打在固定可靠的构件上,工作班在工作中相互配合,工作前应征得工作负责人的同意。

Word文档仅供参考准备工作安排开工前,准备好施工所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料。

3.4 工器具材料3、工期安排5月25日22：00－5月26日6：00 #1、#2主变及10KV母线桥、母线绝缘化改造5月26日22：00－5月27日6：00 10KV01、02、03、04、05、07开关及出线、10KV压变绝缘化改造；二00七年五月十八日Word文档仅供参考。

三措一案：组织措施、技术措施、安全措施及施工方案工程名称：裴槐110kv线路锈蚀拉线更换工程施工单位：安徽电力第一建设工程公司审核：审批：编制：一、工程内容本工程为位于庐江县境内原裴槐110kv线路工程中的9#——145#共137基，水泥杆锈蚀拉线改造。

其中耐张杆塔2基，直线杆塔135基二、编写依据1，本工程所在地多年的施工经验。

2，我公司线路工程施工的有关资料3，安徽省合肥市供电公司文件三、相关单位建设单位:巢湖供电公司施工单位：安徽工程建设第一公司监理单位：合肥力源工程监理有限责任公司四、施工的组织措施2.1组织分工2.1.1施工项目经理：2.1.2技术负责人：2.1.3质量安全负责人：2.1.4材料负责人：2.1.5现场施工负责人：技术员：材料员：技术工人人普工人2.2每天各施工班应向施工总负责人汇报工作及完成情况，必须确切的了解当天的工作内容，遇有疑问须经讨论研究批准后，才能工作。

各班必须填写工作命令票和危险点控制票，加强安全意识，每天出工前进行学习和三交待，使得工作人员心中有数。

2.4工作全部完毕后，各负责人应检查本施工范围内有无妨碍送电异物，向施工总负责人汇报本施工段完成情况，施工总负责人接到施工段负责人汇报完工后，向供电公司送电处停送电联系人汇报工作结束并终结停电工作票。

五、施工的技术措施1、施工前熟悉设计内容及图纸。

2、施工时必须照图纸施工，按照《架空线路工程施工及验收规范》的有关条文规定执行。

3、登杆作业前，一定要首先核对线路名称和杆号与工作的线路名称杆号相符，然后再检查杆根和拉线是否牢固，最重才能登杆作业。

4、作业内容和工艺标准五、施工方案1、工期本改造工程预计15天2、施工地段裴槐110kv线路9#—145#3、施工班组安徽华电第一建设工程公司施工队4主要工器具配备5作业前，工作负责人应作好本次作业的准备工作，其主要内容包括：a) 现场踏勘在工作开始前，了解杆子拉线、拉棒所处地形情况，拉线、拉棒根数及拉线、拉棒情况，必要时工作票签发人、工作负责人（技术员）及相关人员应先对拉线、拉棒更换现场进行踏勘；b) 相关资料查找待更换拉线、拉棒相关资料，内容包括拉线、拉棒长度、拉线、拉棒型号、拉线金具型号、耐张转角杆的拉线张力等；c) 工作票及任务单工作票签发人根据现场调查情况及相关资料签发工作票及任务单，工作负责人确认无误后接收工作票及任务单。

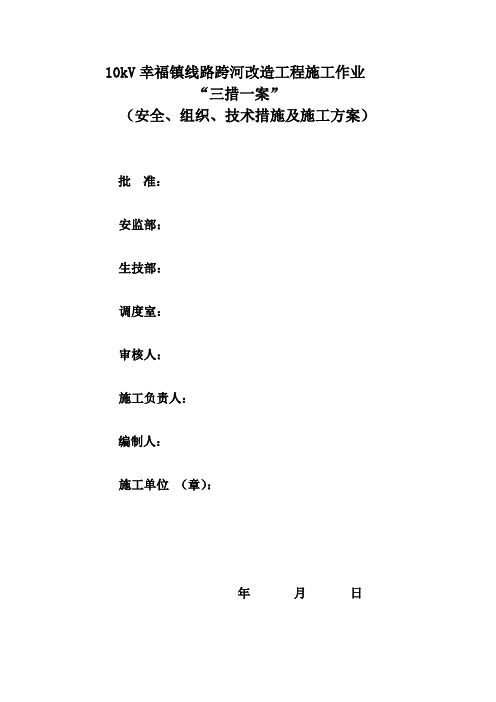

10kV幸福镇线路跨河改造工程施工作业“三措一案”（安全、组织、技术措施及施工方案）批准：安监部：生技部：调度室：审核人：施工负责人：编制人：施工单位（章）：年月日幸福镇10kV线路跨河改造工程“三措一案”一、工程概况本工程共投资113834.61元。

由10kV保发主干线36#改造线路，导线采用LGJ150/20型，装设高压真空开关1台，改造变台1台，线路总长度0.465KM。

我恒远电力安装有限责任公司施工队利用2014年3月27日至3月30日4天时间对幸福镇10kV线路跨河改造工程进行施工。

二、组织措施主要内容：1、工作负责人黄宝刚在接到幸福镇10kV线路跨河改造工程施工作业任务后，由工作负责人黄宝刚、安全负责人王新进行了勘察现场，并填写现场勘察记录单。

经过现场勘察作业地点没有反送电的电源，并对施工现场及施工器械的行走路线和施工车辆、施工构成障碍的物件等都已全部核查清楚。

作业现场的生产条件和安全设施等均符合规程标准，规范的要求。

工作班成员的劳动保护用品和现场使用的安全工器具全部合格并符合有关要求。

2、此项工程由工作负责人黄宝刚填写电力线路第一种工作票，标准化作业指导书、安全措施卡；在工作开始前召开班前会进行全面技术交底，并履行确认手续；工作结束后工作负责人黄宝刚召开班后会对此次工作进行总结。

3、10kV辽富东大荒支线新建工程在3月15日前向生技部及调度室上报停电检修计划，经批准后，3月21日向调度室提交停电申请书，并确保工作任务、计划停电时间填写准确工作现场简图绘制清晰、准确，主干线及分、支线路名称齐全，相关责任人员分工明确，申请单位负责人应亲自审核停电申请书，确保正确后手写签名，不得机打或他人代签，3月（26日、27日、28日、29日）17时前与当值调度员办理本次停电作业会签手续，作业时要求工作负责人得到工作许可人许可后方可开始作业，在设备停电进行倒闸操作期间内，工作班成员不得进入施工现场。

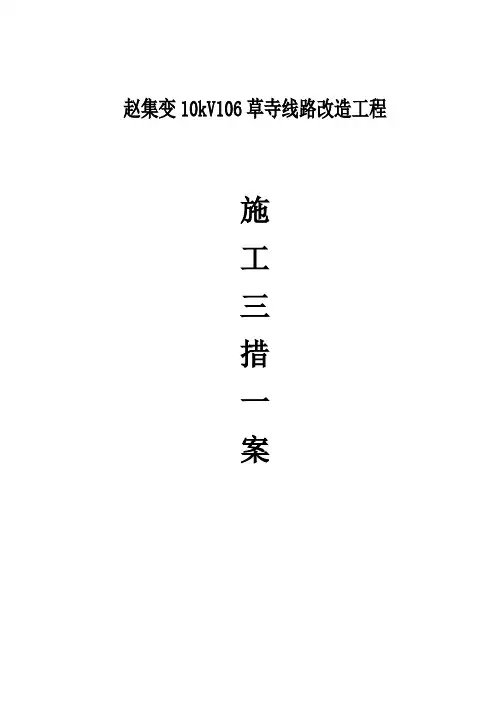

赵集变10kV106草寺线路改造工程施工三措一案编制：日期：审核：日期：批准：日期：一、工程概况1 工程简介10kV部分：线路路径长34.33km，其中1.34公里同杆架设，18.29公里导线型号JKLYJ-150/10kV，5.39公里导线型号JKLYJ-120/10kV，10.65公里导线型号JKLYJ-70/10kV，杆（塔）类型：φ190*15000普杆，736根。

2 施工准备为保障本次工程按时安全地完成，根据工作任务在施工开始前对前期准备工作进行了分工，明确各自的职责：1、施工的前三天完成材料、工具的准备；2、施工的前二天完成拉线地锚制作；3、施工的前一天组织施工人员学习“三措一案、作业指导书、电业安全工作规程”和工作票的办理；二、组织措施：组织机构设置1、现场勘查人员：李士福、李方玉、张韶山、李昆；2、线路停电联系人：李士福：负责现场所有跨越线路勘察，按照施工进度向被跨越线路运行管理单位提出停电申请，办理相关手续，实施施工前安全措施布置，保证施工安全。

3、设备材料的组织负责人：张韶山4、技术负责人：李方玉：负责该工程施工中的技术管理，按设计要求指导施工人员严格按图施工，负责解答技术问题，技术交底。

把好质量关，并整理汇报本工程详细施工资料。

5、施工负责人：李士福：现场施工安全第一责任人，对本队人员和工器具在施工运行过程中的安全负责，负责落实项目控制未遂及异常的预防措施，做好施工前的技术安全交底工作，贯彻上级的安全指令和本工程的安全规章制度，组织好本队班会，安全日活动，带头遵章守纪，支持安全员的监察工作。

6、安全负责人：李昆：负责公司有关安全生产的指令、安全规定的落实，负责监督本工程各级人员安全责任制和安全技术措施的落实，监督各项安全生产规章、制度、指令的贯彻执行，对施工中人员及设备安全实施监督，协助项目经理组织安全检查，提交整改报告，督促材料员对进场的材料检验检查、督促施工班组对工具器进行检验检查，监察整改工作的落实，负责组织对外用工工作前的安全教育和学习培训。

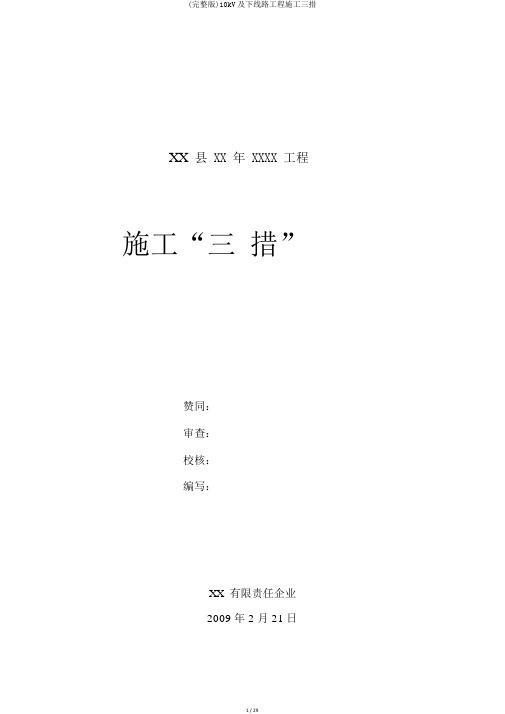

XX县 XX 年 XXXX 工程施工“三措”赞同：审查：校核：编写：XX有限责任企业2009年 2 月 21日施工组织举措为了保证 XX 工程能安全、优良、如期顺利达成。

特制定以下施工组织举措。

一、组织人员1、项目经理部人员项目经理：安全负责人：技术负责人：设施及资料供给负责人：财务管理负责人：工程质检负责人：后勤负责人：纪检督查：2、施工方人员及施工投入1、施工负责人：2、施工安全负责：3、施工技术负责：3、聘任暂时工人数：依据各单项工程量，聘任适当暂时工4、车辆投入： XX 企业 2 辆， 10 个施工队各 1 辆5、线路施工所需所有工、用具：所有施工工具二、施工程序（一）、安装前的准备工作1、施工现场安全技术交底；2、编写停、复电施工方案；3、审查设计施工安装图，组织施工人员进行学习；4、查对资料清册；5、组织召开班前会，学习施工方案，明确工作内容、注意事项和施工现场危险点及监护人。

三、路径状况线路经过山地、农田、地形均为起伏不平。

四、施工计划为使该项工程在施工时间上合理安排，便于施工，各施工队进入各施工点，应依据本工程的特色及施工要求，拟订详细、合理的施工计划。

五、施工组织1、设计施工图技术交底（包含所有电气设施安装详图）。

2、施工现场技术交底，一定详细明确到位。

3、工作负责人仔细组织开好班前会，交代安全举措和技术举措，明确施工内容、范围及危险点；严格依照《安规》（电力线路部分）保证安全的组织举措（第三章）和保证安全的技术措施（第四章）组织展开工作；严格依照“四不动工”的要求进行组织。

4、资料运输和堆放：（1）、物质资料供给计划：工程动工报告批复后，与项目经理部物质组及农网库房管理联系领料；若有改动，提早三天与物质部磋商解决。

（2）、资料的堆放：依据本工程的施工特色及详细状况，合理装备施工人员，减少二次运输，以节俭人力、物力、财力，材料的堆放点选在各乡（镇）施工点，但一定做好资料堆放地的防盗工作。

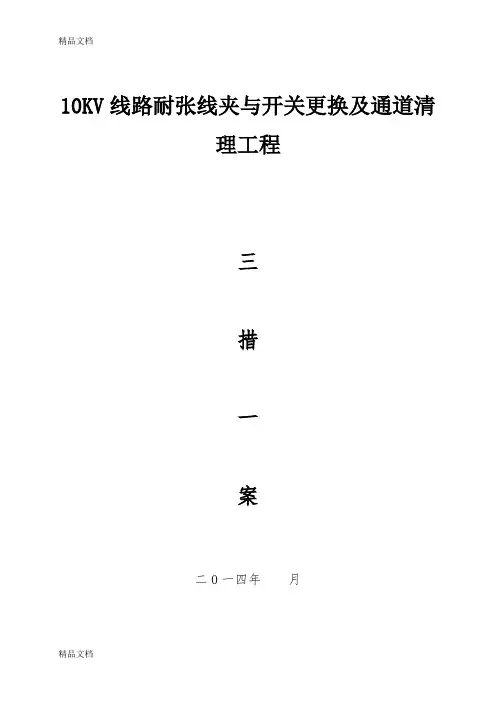

精品文档10KV线路耐张线夹与开关更换及通道清理工程三措一案月二一四年0精品文档．精品文档批准：年月日年月日审核：日月年编写：精品文档．精品文档一、编写依据（1）、国家电网公司输变电工程施工项目部标准化工作手册（2）、国家电网基建《国家电网公司基建安全管理规定》〔2011〕1753号（3）、国家电网基建《国家电网公司基建质量管理规定》〔2011〕1759号（4）、国家电网基建国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）〔2011〕1758号（5）、工程合同、设计文件对项目工期目标的要求（6）、与该工程相关的当地行政法规，（7）、企业的质量目标、安全目标，生产要素配置，进度安排计划。

一、工程概况对10kV宏源533、达斯535线双回；鸿利547、金瑞538线双回；欧人531、闽峰549线双回；南翔530、笔业551线双回的隐患进行整治。

1、更换耐张线夹（原裸导线的耐张线夹更换为绝缘导线的耐张线夹），数量480只左右。

2、对线路的全部搭接点（如并沟线夹、验电环、防雷金具、开关等）进行行登杆检查，对检查过程中发现有安全隐患的进行整改。

3、对线路增设接地环电环（视现场勘察后确定安装数量及位置）。

4、对线路进行通道清理。

5、地形、地质及交通情况本工程地形为：平地100%，车辆运输：3公里，人力运输：0.1公里。

工程目标（一）安全施工目标精品文档．精品文档（一）不发生较大人身伤亡事故。

（二）不发生基建原因引起的重大电网及设备事故。

（三）不发生重大施工机械设备损坏事故。

（四）不发生有人员责任的重大火灾事故。

（五）不发生重大环境污染事件。

（六）不发生负主要责任的特大交通事故。

（七）不发生基建原因造成对社会有重大影响的安全事件。

（二）质量目标（一）工程“零缺陷”移交。

（二）按公司规定实现工程达标投产及创优目标。

（三）“标准工艺”应用率达到公司要求。

（四）不发生下列及以上质量事件。

1. 设备在安装、调试期间，由于保管、操作不当，造成设备严重损坏需返厂进行返修处理，但不影响设备的正常使用和工程寿命；2. 由于工艺差错、构件规格和加工问题，造成批量返工。

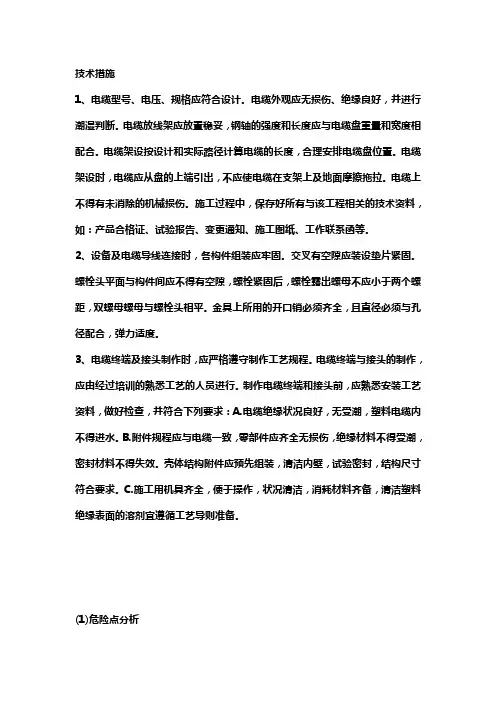

技术措施1、电缆型号、电压、规格应符合设计。

电缆外观应无损伤、绝缘良好，并进行潮湿判断。

电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。

电缆架设按设计和实际路径计算电缆的长度，合理安排电缆盘位置。

电缆架设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。

电缆上不得有未消除的机械损伤。

施工过程中，保存好所有与该工程相关的技术资料，如：产品合格证、试验报告、变更通知、施工图纸、工作联系函等。

2、设备及电缆导线连接时，各构件组装应牢固。

交叉有空隙应装设垫片紧固。

螺栓头平面与构件间应不得有空隙，螺栓紧固后，螺栓露出螺母不应小于两个螺距，双螺母螺母与螺栓头相平。

金具上所用的开口销必须齐全，且直径必须与孔径配合，弹力适度。

3、电缆终端及接头制作时，应严格遵守制作工艺规程。

电缆终端与接头的制作，应由经过培训的熟悉工艺的人员进行。

制作电缆终端和接头前，应熟悉安装工艺资料，做好检查，并符合下列要求：A.电缆绝缘状况良好，无受潮，塑料电缆内不得进水。

B.附件规程应与电缆一致，零部件应齐全无损伤，绝缘材料不得受潮，密封材料不得失效。

壳体结构附件应预先组装，清洁内壁，试验密封，结构尺寸符合要求。

C.施工用机具齐全，便于操作，状况清洁，消耗材料齐备，清洁塑料绝缘表面的溶剂宜遵循工艺导则准备。

(1)危险点分析1、工作时涉及的变电所、开闭所及环网柜较多，正确办理停电手续，现场工作设专人监护，以免走错开关间隔。

并且在工作时要保持与其他带电开关有足够的安全距离。

2、由于施工现场位于到路边车辆、行人较多，做好防止牵引电缆的钢丝绳挂住车辆、行人及高空坠物伤人的安全措施。

现场所有施工人员应正确佩戴安全帽。

3、办理工作终结前，检查所有地线已拆除。

防范措施：1）在施工地段四周设置围栏，并悬挂“在此工作”的示牌。

（施工负责人复核、确认）2）在施工线路相邻带点线路：其他带电杆塔离地面2米处均悬挂“禁止攀登、高压危险”警示牌（详见安全措施第5条安全警示牌及围栏设置一栏）。

10kV架空线路耐张线夹与开关更换及通道清理三措一案10KV线路耐张线夹与开关更换及通道清理工程三措一案二0一四年月批准：年月日审核：年月日编写：年月日一、编写依据（1）、国家电网公司输变电工程施工项目部标准化工作手册（2）、国家电网基建《国家电网公司基建安全管理规定》〔2011〕1753号（3）、国家电网基建《国家电网公司基建质量管理规定》〔2011〕1759号（4）、国家电网基建国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）〔2011〕1758号（5）、工程合同、设计文件对项目工期目标的要求（6）、与该工程相关的当地行政法规，（7）、企业的质量目标、安全目标，生产要素配置，进度安排计划。

一、工程概况对10kV宏源533、达斯535线双回；鸿利547、金瑞538线双回；欧人531、闽峰549线双回；南翔530、笔业551线双回的隐患进行整治。

1、更换耐张线夹（原裸导线的耐张线夹更换为绝缘导线的耐张线夹），数量480只左右。

2、对线路的全部搭接点（如并沟线夹、验电环、防雷金具、开关等）进行行登杆检查，对检查过程中发现有安全隐患的进行整改。

3、对线路增设接地环电环（视现场勘察后确定安装数量及位置）。

4、对线路进行通道清理。

5、地形、地质及交通情况本工程地形为：平地100%，车辆运输：3公里，人力运输：0.1公里。

工程目标（一）安全施工目标（一）不发生较大人身伤亡事故。

（二）不发生基建原因引起的重大电网及设备事故。

（三）不发生重大施工机械设备损坏事故。

（四）不发生有人员责任的重大火灾事故。

（五）不发生重大环境污染事件。

（六）不发生负主要责任的特大交通事故。

（七）不发生基建原因造成对社会有重大影响的安全事件。

（二）质量目标（一）工程“零缺陷”移交。

（二）按公司规定实现工程达标投产及创优目标。

（三）“标准工艺”应用率达到公司要求。

（四）不发生下列及以上质量事件。

1. 设备在安装、调试期间，由于保管、操作不当，造成设备严重损坏需返厂进行返修处理，但不影响设备的正常使用和工程寿命；2. 由于工艺差错、构件规格和加工问题，造成批量返工。

10KV线路耐张线夹与开关更换及通道清理工程三措一案二0一四年月批准：年月日审核：年月日编写：年月日一、编写依据（1）、国家电网公司输变电工程施工项目部标准化工作手册（2）、国家电网基建《国家电网公司基建安全管理规定》〔2011〕1753号（3）、国家电网基建《国家电网公司基建质量管理规定》〔2011〕1759号（4）、国家电网基建国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）〔2011〕1758号（5）、工程合同、设计文件对项目工期目标的要求（6）、与该工程相关的当地行政法规，（7）、企业的质量目标、安全目标，生产要素配置，进度安排计划。

一、工程概况对10kV宏源533、达斯535线双回；鸿利547、金瑞538线双回；欧人531、闽峰549线双回；南翔530、笔业551线双回的隐患进行整治。

1、更换耐张线夹（原裸导线的耐张线夹更换为绝缘导线的耐张线夹），数量480只左右。

2、对线路的全部搭接点（如并沟线夹、验电环、防雷金具、开关等）进行行登杆检查，对检查过程中发现有安全隐患的进行整改。

3、对线路增设接地环电环（视现场勘察后确定安装数量及位置）。

4、对线路进行通道清理。

5、地形、地质及交通情况本工程地形为：平地100%，车辆运输：3公里，人力运输：0.1公里。

工程目标（一）安全施工目标（一）不发生较大人身伤亡事故。

（二）不发生基建原因引起的重大电网及设备事故。

（三）不发生重大施工机械设备损坏事故。

（四）不发生有人员责任的重大火灾事故。

（五）不发生重大环境污染事件。

（六）不发生负主要责任的特大交通事故。

（七）不发生基建原因造成对社会有重大影响的安全事件。

（二）质量目标（一）工程“零缺陷”移交。

（二）按公司规定实现工程达标投产及创优目标。

（三）“标准工艺”应用率达到公司要求。

（四）不发生下列及以上质量事件。

1. 设备在安装、调试期间，由于保管、操作不当，造成设备严重损坏需返厂进行返修处理，但不影响设备的正常使用和工程寿命；2. 由于工艺差错、构件规格和加工问题，造成批量返工。
