TDR测试项目解说

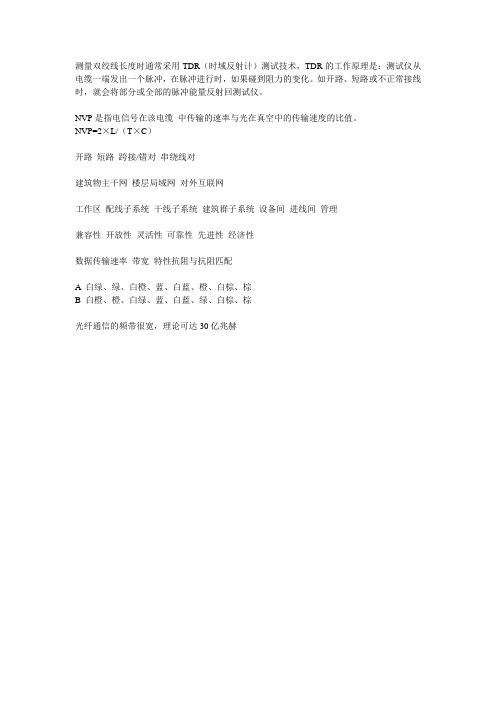

测量双绞线长度时通常采用TDR（时域反射计）测试技术，TDR的工作原理是：测试仪从电缆一端发出一个脉冲，在脉冲进行时，如果碰到阻力的变化。

如开路、短路或不正常接线时，就会将部分或全部的脉冲能量反射回测试仪。

NVP是指电信号在该电缆中传输的速率与光在真空中的传输速度的比值。

NVP=2×L/（T×C）
开路短路跨接/错对串绕线对
建筑物主干网楼层局域网对外互联网
工作区配线子系统干线子系统建筑群子系统设备间进线间管理
兼容性开放性灵活性可靠性先进性经济性
数据传输速率带宽特性抗阻与抗阻匹配
A 白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
B 白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
光纤通信的频带很宽，理论可达30亿兆赫。

TDR测试原理及测试方法TDR（Time Domain Reflectometry）是一种利用时间域反射原理进行测量和分析的技术。

它可以用于测试电缆、光纤、导线和其他传输线的长度和故障位置的测量和定位。

本文将介绍TDR的测试原理和常用的测试方法。

TDR的测试原理：TDR利用脉冲信号在传输线上传播后反射回来的方式来测量和分析传输线的特性。

当测试脉冲信号被发送到传输线上时，如果传输线中存在任何异常，如开路、短路、电容、电感、故障等，脉冲信号会由于信号的传播速度不一致产生反射。

TDR测量的基本思想是测量传输线上脉冲信号的传播时间和反射幅度，并通过分析脉冲信号的时间和幅度变化来判断传输线的长度、故障位置以及故障类型。

当脉冲信号从传输线的开路端口发出后，如果传输线上存在短路或开路故障，反射信号会立即返回。

通过测量脉冲信号从发射端到反射端的时间差，可以计算出传输线的长度。

同时，通过分析反射信号的幅度变化，可以判断传输线上的故障类型，如短路、开路、电容或电感。

TDR的测试方法：1.单点TDR测试法：单点TDR测试法是最常用的TDR测试方法之一、它适用于测试传输线的长度和故障位置。

测试时，只需将TDR测试装置的正负端口分别连接到传输线的两端，在TDR测试装置上设置合适的测试参数，发送脉冲信号，然后测量反射信号的时间和幅度。

2.双点TDR测试法：双点TDR测试法是一种高精度的测试方法，适用于测量非常短的传输线长度和高精度的故障定位。

它通过在传输线上加入反射比较点来实现。

测试时，将TDR测试装置的一个端口连接到传输线的起点，另一个端口连接到传输线的终点，并在传输线上插入一个移动导频器。

测试过程中，移动导频器的位置会不断改变，然后根据测量到的反射信号的时间和幅度来计算出传输线的长度和故障位置。

3.耦合TDR测试法：耦合TDR测试法是一种常用的用于测试电缆中间接头的方法。

测试时，将TDR的正端口连接到一个中间接头，负端口连接到电缆的起点或终点，然后发送脉冲信号进行测量。

TDR阻抗测试和高速串行链路分析1.TDR阻抗测试时域反射（Time Domain Reflectometry，TDR）是一种常用的测试技术，用于测量和分析电路和接口的电信号在传输过程中的反射情况。

TDR 阻抗测试通过发送一个宽脉冲信号到被测设备上，然后通过观察返回信号的波形，来确定电路或接口的阻抗特性。

TDR阻抗测试可用于评估电缆、电路板和其他电子设备的阻抗匹配情况。

通过测量信号的反射情况，可以识别和定位信号中断、短路、开路和其他阻抗不匹配问题。

此外，TDR还可以帮助确定信号传输路径上的电缆长度，并检测信号传输中的干扰问题。

高速串行链路（High-Speed Serial Link）是指在电子设备中，通过串行方式传输高速数据的接口和通信线路。

高速串行链路分析是对这种接口和通信线路的性能进行评估和优化的一种测试技术。

在现代电子设备中，高速串行链路被广泛应用于各种应用，包括计算机、通信和嵌入式系统。

在设计和制造过程中，通过对高速串行链路进行分析和测试，可以确保其传输性能、时序一致性和稳定性。

高速串行链路分析主要关注以下几个方面：a.时钟恢复：对于接收端而言，正确地恢复时钟信号是保证数据传输的前提。

通过分析接收到的数据波形，可以评估时钟恢复电路的稳定性和性能。

b.峰值和峰值间距：通过分析传输过程中的电压峰值和峰值间距，可以评估信号的幅度和时序一致性，以确保数据的正确传输。

c. 抖动（Jitter）：抖动是指信号在传输过程中出现的时序偏移现象。

通过对抖动进行分析，可以确定信号传输的稳定性和可靠性。

d.串扰和干扰：高速串行链路往往存在串扰和干扰问题，这会影响信号质量。

通过对链路进行分析，可以找出干扰源，并采取相应的补救措施。

高速串行链路分析一般使用专业的测试设备和软件来完成，例如高速示波器和信号完整性分析软件。

这些工具可以帮助工程师进行准确的波形分析和数据评估，以优化高速串行链路的性能。

总结起来，TDR阻抗测试和高速串行链路分析是在电子工程领域中常用的测试技术。

TDR测试原理评价频率响应的最普通的方法是在频域中解Ma某well方程。

这个过程能够把系统所有的物理和电气特性都考虑进去，包括传输线。

因而已经有很多基于此原理的测量方法来帮助电气工程师分析信号完整性。

当和其他测试方法比较时，时域反射（TDR：TimeDomainReflector）可以提供更加直观观察DUT的特性。

TDR使用阶跃信号发生仪和示波器，在被测得传输线上发送一个快速的上升沿，再特定的点上用示波器观察反射电压波形。

这种技术可以测出传输显得特性阻抗，并显示出每个阻抗不连续点的位置和特性（阻抗、感抗和容抗）。

所有这些信息都是示波器上实时显示。

相对于其他技术，TDR能够给出更多的关于系统宽带相应的信息。

图1时域反射计工作原理阶跃信号发生器向被测系统产生一个正向的阶跃信号。

该信号沿着传输线向前传输。

如果负载组抗等于传输线的特性阻抗，将没有信号反射，示波器上能看到的只有发送的阶跃信号。

假如负载存在失配，将有部分的输入信号被反射，示波器上将出现反射信号和输入信号的叠加。

图2是一个传输线的测试波形，由此可以看出，对于非连续的阻抗，示波器对应位置将出现变化的波形，由此我们就能够分析每个中断点的特性。

图2时域反射计测试结果·A:50Ohm电缆·B:微波传输带开始·C:50Ohm微波传输带·D:75Ohm微波传输带·E:50Ohm微波传输带·F:开路与其他测试方法的比较最常用的测量传输线和负载的方法是向系统发送一个正弦波，并观察线上不连续点的波形。

这种测试方法中，我们要计算SWR(驻波比)并将它看作系统的参数。

当系统有数个阻抗不连续点时，SWR测试往往不能分开这些点。

另外，当系统拥有很宽的带宽时，必须测量很多频点的SWR，测试很枯燥并且耗费时间。

另一个常见的测量传输线的仪器是矢量网络分析仪(VNA)。

这时，信号源产生一个连续扫频的正弦波来激励DUT。

TDR测试原理范文TDR测试是一种用来测量电缆或其他导线的长度、故障位置和故障类型的常用方法。

TDR（Time Domain Reflectometry，时域反射测量）是通过发送一个脉冲信号来测量电缆上的反射信号，并根据反射信号的时间和幅度差异来获得有关电缆状态的信息。

下面将详细阐述TDR测试的原理。

1.原理概述：TDR测量原理基于时延故障诊断技术，它使用时域反射信号来确定电缆上的故障位置。

TDR测试仪器发射一个短脉冲信号至被测导线中，从而产生一个脉冲信号，脉冲信号在导线中沿着两个方向传播。

当脉冲信号遇到电缆末端或者故障点时会发生反射，这些反射信号通过接收系统捕获，并利用它们的时间和幅度差异来确定导线上的故障位置。

2.测量距离：3.故障位置：当脉冲信号遇到导线的末端或者导线上的故障时，会发生反射。

通过接收这些反射信号的时间和幅度差异，可以确定导线上故障位置。

当脉冲信号到达故障点时，将会发生一个反射信号，此时仪器会记录下反射信号的来回时间，并根据信号的传播速度计算出故障点与测试点之间的距离。

4.故障类型：除了测量长度和位置，TDR还可以帮助确定故障的类型。

根据故障类型，反射信号的幅度和形状会发生变化。

导线上的常见故障类型包括短路、断路、电缆接头不良、阻抗不匹配等。

通过观察反射信号的形状和幅度变化，可以推测出导线上的故障类型。

5.TDR测试实施：-设置TDR测试仪器的参数，如测试范围、脉冲宽度、采样率等。

-连接TDR测试仪器和被测导线，并确保连接正确、稳定。

-发送脉冲信号至被测导线中，并接收反射信号。

-观察反射信号的形状和幅度，分析故障位置和故障类型。

6.注意事项：在进行TDR测试时，需要注意以下几点：-测试仪器的参数设置应根据被测导线的特性进行调整，以获得准确的测量结果。

-测试仪器和被测导线之间的连接应牢固可靠，避免接触不良或者断开。

-在分析反射信号时，需要考虑信号的衰减和干扰，以准确判断故障位置和类型。

TDR和SET2DIL测试教程TDR（Time Domain Reflectometry）和SET2DIL（Stuck-at Fault Equivalent Threshold to determine Indefinite Literal）是两种常用的测试方法，用于检测数字电路中潜在的故障。

本教程将介绍这两种测试方法的原理和操作步骤。

一、TDR测试原理及操作步骤1.原理：TDR测试利用反射信号来检测数字电路中的故障，通过发送短脉冲信号并测量反射信号的时间来确定信号在电路中扩散的速度和故障点的位置。

2.操作步骤：（1）连接TDR测试仪和数字电路，确保连接正确并稳定。

（2）设置TDR测试仪的参数，包括发送脉冲宽度、采样率等。

（3）发送脉冲信号并记录反射信号的时间和幅度信息。

（4）分析反射信号的图像，确定可能的故障点。

（5）修复或替换故障点，并重新进行TDR测试，直到所有故障点被排除。

二、SET2DIL测试原理及操作步骤1.原理：SET2DIL测试是一种基于故障模拟器的测试方法，通过将潜在的故障点模拟为“卡住”或“漂移”的故障状态，并测量相应的逻辑值来确定故障点的位置。

2.操作步骤：（1）连接SET2DIL测试设备和数字电路，确保连接正确并稳定。

（2）设置故障模拟器的参数，包括故障类型、阈值等。

（3）对数字电路进行SET2DIL测试，并记录测试结果。

（4）根据测试结果确定故障点的位置，并修复或替换故障点。

（5）反复进行SET2DIL测试，直到所有故障点被排除。

总结：TDR和SET2DIL是两种常用的数字电路测试方法，能够有效地检测和排除潜在的故障点。

通过本教程的介绍，希望能够帮助使用者更好地理解这两种测试方法的原理和操作步骤，从而提高数字电路的可靠性和稳定性。

TDR_测试原理及测试方法TDR（Time-Domain Reflectometer）是一种测试电缆或导线中断、短路、开路等故障的仪器。

它通过测量电缆上的回波信号的变化，以确定故障位置和类型。

TDR是基于脉冲与反射原理进行测试的。

以下是TDR测试原理及测试方法的详细解释。

1.测试原理：TDR测试原理基于脉冲与反射原理。

当脉冲信号传输到电缆或导线上时，会遇到不同介质的边界，如连接器、开路、短路或故障点。

当信号遇到这些边界时，会产生反射，并返回到TDR上。

通过测量这些反射信号的时间和强度，可以确定故障位置和类型。

2.测试方法：（1）连接电缆：首先，需要将被测试的电缆正确连接到TDR的输入通道上。

确保连接稳定，以免产生测试误差。

（2）设置参数：根据被测试电缆的特性和需求，设置合适的测试参数。

包括脉冲宽度、采样率、测试范围等参数。

（3）发射脉冲：通过操作TDR，发射一个脉冲信号到电缆上。

脉冲信号会沿着电缆传输，并在遇到边界时产生反射。

（4）接收信号：TDR接收到电缆上的反射信号，并将其显示在屏幕上。

反射信号的强度和时间信息可以用于确定故障类型和位置。

（5）分析结果：根据屏幕上显示的反射信号，可以定性地判断故障类型。

例如，反射信号的幅度变化大且在一点上出现尖峰，可能表示存在短路故障；反射信号的幅度变化小且持续较长，可能表示存在开路故障。

（6）确认故障位置：通过测量反射信号的时间信息，可以确定故障的距离。

使用TDR的标尺或测量工具，可以准确地测量出故障点距离电缆起点的距离。

3.测试误差及解决方法：（1）信号衰减：长距离的电缆会导致信号衰减，影响反射信号的强度和准确性。

为了解决这个问题，可以使用信号放大器或延长电缆长度。

（2）多重反射：信号反射可能会在电缆上多次发生，导致多个反射信号叠加在一起。

这会使得故障点的准确判断变得困难。

一种解决方法是减少脉冲宽度，以增加反射信号之间的时间间隔。

（3）连接不良：如果测试中的电缆连接不良，会导致测试结果不准确。

tdr测试原理TD-R (Time-Domain Reflectometry) 测试原理引言：TD-R (Time-Domain Reflectometry) 是一种广泛应用于电信、电力和计算机网络中的测试原理。

通过使用短脉冲信号在传输线上传输并测量反射波形，可以准确测量信号的时延和反射系数。

本文将介绍TD-R 测试的原理、应用和优点。

1. TD-R测试原理TD-R测试的核心原理是基于时域反射信号的测量。

TD-R发送一个短脉冲信号到测试线上，然后测量从线路末端反射回来的反射波形。

该反射波形的特征包含了线路的特性，包括任何可能的断路、短路或其他问题。

2. TD-R测试应用2.1 电信行业在电信行业中，TD-R测试被广泛用于光纤和铜线缆的故障检测和定位。

通过测量线路的反射波形，可以准确确定故障的位置，提高维修效率。

此外，TD-R测试还可用于光纤和铜线缆的端口质量评估以及网络工程师的项目验证。

2.2 电力行业在电力行业中，TD-R测试可用于定位输电和配电线路中的故障和损耗。

通过测量线路的反射波形，可以确定导线的连接问题，例如高阻抗、接触问题等。

此外，TD-R测试还可用于测量电缆长度、确定信号波速和衰减等。

2.3 计算机网络在计算机网络中，TD-R测试常用于局域网(LAN)和广域网(WAN)中的电缆故障诊断。

通过测量线路的反射波形，可以快速确定故障点，例如断路、短路和插头问题。

此外，TD-R测试还可用于评估网络质量，并帮助确定网络拓扑结构和电缆布线。

3. TD-R测试的优点3.1 高精度测量TD-R测试可以提供高精度的时延和反射系数测量，帮助用户准确定位和解决线路中的问题。

3.2 高效快速TD-R测试使用短脉冲信号，测试时间短，能够快速识别故障点，并提高故障处理的效率。

3.3 非侵入性TD-R测试非常便捷，无需对线路进行任何干扰或破坏，可在线路正常工作时进行测试。

结论：TD-R测试原理基于时域反射信号的测量，广泛应用于电信、电力和计算机网络等领域。

利用TDR （时域反射计）测量传输延时Samtec连接器完整的信号来源开关，电源限时折扣最低45折每天新产品时刻新体验ARM Cortex-M3内核微控制器最新电子元器件资料免费下载完整的15A开关模式电源首款面向小型化定向照明应用代替摘要：随着时钟速率的提高，利用高速示波器有源探头测量延时的传统方法很难获得准确结果。

这些探头成为高速信号通路的一部分，并造成被测信号的失真，引入误差。

探头还必须直接置于器件引脚，以消除PCB (印刷电路板)引线长度产生的延时误差，满足探头位置的这一要求是困难而复杂的过程。

本文介绍了如何利用TDR (时域反射计)测量降低探头误差的方法，有助于提高传输延时测量精度。

分析方法本文基于以下三个前提：1.利用TDR (时域反射计)减小探头误差。

TDR通常用来测量信号通路长度与阻抗变化的关系。

TDR 也是测量传输延2.时的重要工具。

2.避免直接探测。

由于加载的原因，有源探头会使测量变得复杂，并引入误差。

3.利用一个实例演示这一方法。

本文将以MAX9979为例，该芯片为高速引脚电子电路，适合于ATE 系统。

芯片内部集成了双路高速驱动器、有源负载以及工作在1Gbps以上的窗比较器。

此处介绍的方法适用于任何高速器件。

TDR原理TDR测试方法中，沿信号通路传输高速信号边沿，并观察其反射信号。

反射能够说明信号通路的阻抗以及阻抗变化时信号延时的变化，TDR测试的简单示意图如图1所示:图1. TDR原理，TDR测量基于反射系数ρ，其中ρ = (VREFLECTED/VINCIDENT)。

最终，ZO = ρ ×(1 + ρ)/(1 - ρ)。

从图1可以得到两个重要概念：1.TDLY是我们将要测量的PCB (印刷电路板)引线延时。

2.ZO是被测PCB引线的阻抗。

仪器和*估板为了测量纳秒级的延时，需要非常快的脉冲发生器、高速示波器以及高速探头。

我们也可以利用具有TDR测量功能的Tektronix? 8000 (图2)系列示波器(TDS8000、CSA8000或CSA8200)，配合80E04 TDR 采样模块使用。
