大唐宜阳木兰沟风电场工程简介

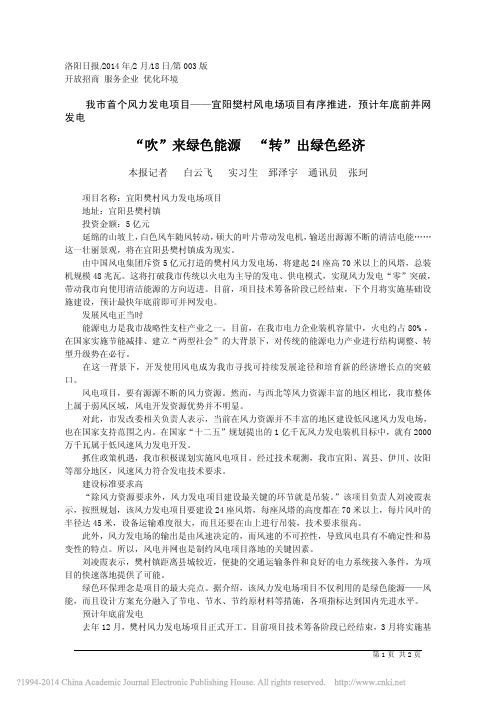

洛阳日报/2014年/2月/18日/第003版开放招商服务企业优化环境我市首个风力发电项目——宜阳樊村风电场项目有序推进，预计年底前并网发电“吹”来绿色能源“转”出绿色经济本报记者白云飞实习生郅泽宇通讯员张珂项目名称：宜阳樊村风力发电场项目地址：宜阳县樊村镇投资金额：5亿元延绵的山坡上，白色风车随风转动，硕大的叶片带动发电机，输送出源源不断的清洁电能……这一壮丽景观，将在宜阳县樊村镇成为现实。

由中国风电集团斥资5亿元打造的樊村风力发电场，将建起24座高70米以上的风塔，总装机规模48兆瓦。

这将打破我市传统以火电为主导的发电、供电模式，实现风力发电“零”突破，带动我市向使用清洁能源的方向迈进。

目前，项目技术筹备阶段已经结束，下个月将实施基础设施建设，预计最快年底前即可并网发电。

发展风电正当时能源电力是我市战略性支柱产业之一。

目前，在我市电力企业装机容量中，火电约占80%，在国家实施节能减排、建立“两型社会”的大背景下，对传统的能源电力产业进行结构调整、转型升级势在必行。

在这一背景下，开发使用风电成为我市寻找可持续发展途径和培育新的经济增长点的突破口。

风电项目，要有源源不断的风力资源。

然而，与西北等风力资源丰富的地区相比，我市整体上属于弱风区域，风电开发资源优势并不明显。

对此，市发改委相关负责人表示，当前在风力资源并不丰富的地区建设低风速风力发电场，也在国家支持范围之内。

在国家“十二五”规划提出的1亿千瓦风力发电装机目标中，就有2000万千瓦属于低风速风力发电开发。

抓住政策机遇，我市积极谋划实施风电项目。

经过技术观测，我市宜阳、嵩县、伊川、汝阳等部分地区，风速风力符合发电技术要求。

建设标准要求高“除风力资源要求外，风力发电项目建设最关键的环节就是吊装。

”该项目负责人刘凌霞表示，按照规划，该风力发电项目要建设24座风塔，每座风塔的高度都在70米以上，每片风叶的半径达45米，设备运输难度很大，而且还要在山上进行吊装，技术要求很高。

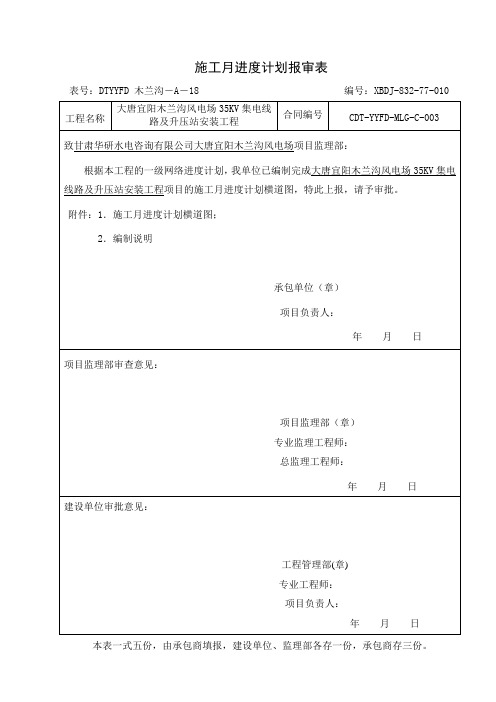

施工月进度计划报审表表号：DTYYFD 木兰沟－A－18 编号：XBDJ-832-77-010本表一式五份，由承包商填报，建设单位、监理部各存一份，承包商存三份。

附件一：大唐河南清洁能源有限公司宜阳木兰沟35kV 集电线路工程月进度横道图序号分项工程名称月月月月月1准备工作2复桩3基坑开挖4基础施工5基础分部工程验收6杆塔组立7杆塔验收8接地工程9架线工程及附件安装10自检消缺、复验11竣工验收、投运移交567895101520253051015202530510152025305101520253051015202530大唐河南清洁能源有限公司宜阳木兰沟升压站电气安装工程月进度横道图序号分项工程名称月月月月月1施工准备2升压站电气设备安装3厂用部分电气设备安装4开关站部分电气设备安装5监控系统设备安装678通信工程9全站接地工程10全站电缆保护管制作与安装11电缆敷设及二次接线12设备单体试验13分系统调试14全站并网发电15移交生产89101112510152025305101520253051015202530510152025305101520253035k 继电保护及安全自动系统控制电源系统附件二：编制说明一、进度计划编制说明1、根据业主施工工期要求；2、根据现场工作量由难到易进行施工；3、根据现场具备的作业条件；4、根据我项目部精神：精心组织、精心施工、科学管理、合理安排；5、根据我项目部要求：空间占满、时间占满、纵横交错地进行施工。

二、工程概况大唐宜阳木兰沟风电场工程项目由中国大唐集团公司投资，由大唐河南清洁能源有限公司负责工程建设、运营和管理。

本工程于2013年12月获河南省发改委核准，规划设计安装24台单机容量2.0MW风电机组，总装机规模48MW。

风电场拟在场区内新建一座110kV 升压站，所发电量通过升压站升压后接入电网系统。

项目总投资约5亿元，建设工期12个月，计划于2016年底投产发电。

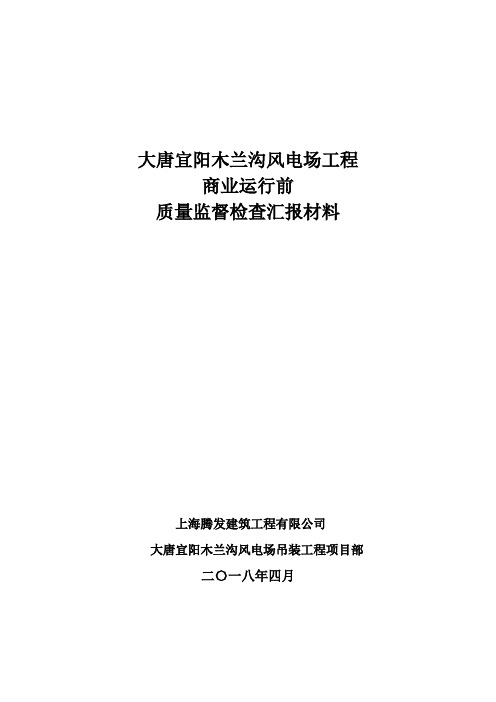

大唐宜阳木兰沟风电场工程商业运行前质量监督检查汇报材料上海腾发建筑工程有限公司大唐宜阳木兰沟风电场吊装工程项目部二〇一八年四月尊敬的各位领导、各位专家：你们好！欢迎各位领导、专家莅临现场对该项目进行监督、检查，我谨代表上海腾发建筑工程有限公司就我单位承建的大唐宜阳木兰沟风电场工程风机安装施工的质量情况向质检站的领导、专家作如下简要汇报。

一、施工承包范围和主要工程量工程名称：大唐宜阳风电场工程风机安装施工1、工程概况：大唐宜阳木兰沟风电场位于河南省洛阳市宜阳县南部，属内陆山地风电场，风电机组布置在赵堡和白杨乡辖区内。

风电场东西向长5.8km，南北向长约4.5km，海拔600～800m之间，山脊宽10～30m，植被覆盖较少，部分区域基岩裸露。

风电场安装单机容量2.0MW风电机组24台，其中4台为华创CCWE-2000/103.D（直驱）风电机组，20台为华创CCWE-2000/116.DF风电机组。

本工程安装的华创CCWE-2000KW/103.D和CCWE-2000/116.DF风力发电机，风机轮毂中心高度80m，塔筒分四节安装。

单台风力发电机组划分为一个单位工程，我方施工每台风机共7个分部工程，分别为基础部件安装、塔架安装、机舱安装、发电机安装、叶轮安装、塔底控制柜及保护平台安装、塔架内电力及控制电缆安装；基础部件安装含2个分项工程，；塔架安装含5个分项工程，机舱安装含2个分项工程，发电机安装含2个分项工程，叶轮安装含4个分项工程，塔底控制柜及保护平台安装含2个分项工程，塔架内电力及控制电缆安装含4个分项工程，共计24个单位工程、168个分部工程、504个分项工程。

2、工程承包范围：风机塔架安装、风机机舱安装、风机发电机安装、叶轮组合、叶轮安装、地面控制柜安装、风机其他配件安装、机组配套电缆安装、风机塔架、轮毂、机舱、叶片的卸货、吊车拆车转场。

3、完成的主要工程量：1)完成风机吊装施工24台。

①风机电装: 24台。

大唐宜阳木兰沟风电场工程商业运行前工程质量监督检查汇报材料大唐宜阳风力发电有限责任公司二〇一八年四月各位领导、各位专家：热烈欢迎各位领导、专家在百忙之中莅临大唐宜阳木兰沟风电场，进行质量监督检查！大唐木兰沟项目部、监理部对此次监督检查做好了自查和整改工作。

下面，我就工程建设有关情况汇报如下：一、工程概况大唐宜阳木兰沟风电场是大唐集团在洛阳地区开发建设的第一个风电项目，工程选址位于宜阳县南部白杨镇、樊村镇、赵堡乡和锦屏镇境内的山地区域。

升压站位于白杨镇石板沟村境内。

风电场设计安装24台2.0MW风机，总容量48MW；新建一座110KV升压站。

送出线路自木兰沟升压站接至白杨镇境内的电网110KV 紫魁线，最终送至宜阳县城西南的紫云变，新建线路约4.5Km。

二、工程建设组织机构业主单位：大唐宜阳风力发电有限责任公司设计单位：中国水电顾问集团华东勘测设计研究院有限公司监理单位：甘肃华研水电咨询有限公司风电场道路工程：三门峡市天鸿市政工程有限责任公司风机基础及升压站工程：中国能建甘肃工程有限公司集电线路工程：中国能建西北电力建设工程有限公司风机吊装工程：上海腾发建筑工程有限公司风机调试单位：沈阳华创风能有限公司检测机构：河南省豫翔工程检测有限公司三、工程管理目标1、工程总体目标：创建大唐集团“安全文明施工样板工地”，创建大唐集团“工期短、造价低、质量优、效益好”的精品工程，高水平达标投产。

2、质量目标：（1）风电场平均可利用率第一年≥97%、第二至五年≥98%。

单台机组年平均可利用率≥96%。

（2）单台风机实际功率曲线与设计功率曲线的一致性偏差小于3%。

（3）单位、分部、分项工程一次验收合格率100%，质量评价得分均在90分及以上。

（4）钢筋及焊接全过程可控在控，记录规范，可进行100%追溯。

（5）混凝土全过程质量在控，可进行100%追溯;混凝土生产质量水平优良，水平优良级＞50%，且消灭差级;各批次混凝土强度评定合格率100%。

大唐宜阳木兰沟风电场工程商业运行前工程质量监督检查汇报材料大唐宜阳风力发电有限责任公司二〇一八年四月各位领导、各位专家：热烈欢迎各位领导、专家在百忙之中莅临大唐宜阳木兰沟风电场，进行质量监督检查！大唐木兰沟项目部、监理部对此次监督检查做好了自查和整改工作。

下面，我就工程建设有关情况汇报如下：一、工程概况大唐宜阳木兰沟风电场是大唐集团在洛阳地区开发建设的第一个风电项目，工程选址位于宜阳县南部白杨镇、樊村镇、赵堡乡和锦屏镇境内的山地区域。

升压站位于白杨镇石板沟村境内。

风电场设计安装24台2.0MW风机，总容量48MW；新建一座110KV升压站。

送出线路自木兰沟升压站接至白杨镇境内的电网110KV 紫魁线，最终送至宜阳县城西南的紫云变，新建线路约4.5Km。

二、工程建设组织机构业主单位：大唐宜阳风力发电有限责任公司设计单位：中国水电顾问集团华东勘测设计研究院有限公司监理单位：甘肃华研水电咨询有限公司风电场道路工程：三门峡市天鸿市政工程有限责任公司风机基础及升压站工程：中国能建甘肃工程有限公司集电线路工程：中国能建西北电力建设工程有限公司风机吊装工程：上海腾发建筑工程有限公司风机调试单位：沈阳华创风能有限公司检测机构：河南省豫翔工程检测有限公司三、工程管理目标1、工程总体目标：创建大唐集团“安全文明施工样板工地”，创建大唐集团“工期短、造价低、质量优、效益好”的精品工程，高水平达标投产。

2、质量目标：（1）风电场平均可利用率第一年≥97%、第二至五年≥98%。

单台机组年平均可利用率≥96%。

（2）单台风机实际功率曲线与设计功率曲线的一致性偏差小于3%。

（3）单位、分部、分项工程一次验收合格率100%，质量评价得分均在90分及以上。

（4）钢筋及焊接全过程可控在控，记录规范，可进行100%追溯。

（5）混凝土全过程质量在控，可进行100%追溯;混凝土生产质量水平优良，水平优良级＞50%，且消灭差级;各批次混凝土强度评定合格率100%。

河南省洛阳市宜阳县工程地质情况1.1 工程概况本风电场位于河南省洛阳市宜阳县樊村乡境内，装机容量100MW。

1.1.1 勘察依据场区地质勘察主要依据以下国家相关规范及标准：《岩土工程勘察规范》(GB50021-2001) （2009年版）《建筑地基基础设计规范》(GB50007-2012)《建筑抗震设计规范》(GB50011-2010) （2010年版）《冻土工程地质勘察规范》(GB/T50324-2001)《土工试验方法标准》(GB/T50123-1999)《工程地质手册》(第四版)"工程建设强制性标准条文（房屋建筑部分）"《岩土工程勘察报告编制标准》（CECS99:98）1.1.2 勘察任务要求根据岩土工程勘察规范及其它相关规范，结合拟建建筑物的规模和特征，本次岩土工程勘察主要任务是:对风电场场址的区域构造稳定性作出评价，说明场址区域地质条件，并确定场址的地震动峰值加速度和相应的地震基本烈度。

查明场址区地形地貌、成因类型和特征；初步查明场区范围地层成因、时代、分布及各层岩（土）层的主要物理力学性质，提供岩土地基承载力、抗剪强度、压缩（变形）模量等指标及其他设计所需计算参数，并给出地基处理方案的推荐意见。

查明场区建筑物地基土有无不良地质现象、湿陷性黄土以及特殊土层等。

查明场址区断层破碎带节理裂隙等的产状。

对建筑物可能有影响的边坡地段的工程地质条件，评价其稳定性，提出处理建议。

查明地下水类型、埋深及变化规律，冻土深度；给出地下水或土对混凝土及混凝土中钢结构腐蚀性的评价，评价施工及生活用水，提供土及水质分析报告。

在季节性冻土地区，提供场地土的标准冻结深度。

对场地遭受地质灾害危害的可能性和该工程建设中、建成后引发地质灾害的可能性作出评价，并提出相应的预防治理措施。

1.1.3 勘察工作量根据《岩土工程勘察规范》GB50021-2001有关的技术要求，采用野外地质钻探、取样、室内土工试验、标准贯入试验相结合的勘探方法进行勘察，本次取原风电场勘测时的四个钻孔作为依据。

各风电场基本资料一、大唐北架风电场基本情况大唐北架风电场位于黑龙江省桦南县阎家镇，东经130°28′6.72″，北纬46°05′7.86″。

电场分一、二期工程。

其中一期工程为33台1.5MW风力发电机，装机容量49.5MW，二期工程同样为33台1.5MW风力发电机，装机容量49.5MW，总装机容量99MW。

一、二期工程公用一个220KV升压站通过一条220KV 线路，即芦北线接入佳木斯电业局芦家一次变220KV系统。

二、古力风电场基本情况古力风电场位于黑龙江省富锦市大榆树镇，东经：132°15′北纬，47°13′。

电场分一、二、三期工程。

其中一期工程为18台1.5MW 风力发电机，装机容量27MW，二期工程同样为22台1.5MW风力发电机，装机容量33MW，总装机容量60MW，三期工程目前尚在规划中，预计建设33台1.5MW风力发电机。

一、二期工程公用一个66KV升压站通过两条66KV线路，即锦乌甲线、锦乌乙线接入佳木斯电业局富锦一次变三、富裕风电场基本情况富裕风电场位于黑龙江省齐齐哈尔市东北富裕县城西南嫩江东岸塔哈乡，东经：124°0′-125°2′，北纬：47°18′-48°1′。

电场一期工程为33台1.5MW风力发电机，总装机容量49.5MW，二期工程尚在规划中。

一期工程由一个110KV升压站通过一条110KV线路，即北裕甲线接入齐齐哈尔电业局北郊一次变110KV系统。

四、瑞好风电场基本情况瑞好风电场位于黑龙江省大庆市杜尔伯特蒙古族自治县巴彦查干乡，东经：124°02′北纬：46°32′。

电场装有26台1.5MW风力发电机和10台1.0MW风力发电机，总装机容量49.0MW。

由一个110KV升压站通过一条110KV线路，即傲瑞线接入大庆电业局110KV傲林变，再由110KV锋傲线接入大五、富锦风电场基本情况富锦风电场位于黑龙江省富锦市西南32公里处的锦山镇别拉音山，东经：131°41′北纬：47°02′。

大唐宜阳木兰沟风电场工程商业运行前工程质量监督检查汇报材料大唐宜阳风力发电有限责任公司二〇一八年四月各位领导、各位专家：热烈欢迎各位领导、专家在百忙之中莅临大唐宜阳木兰沟风电场，进行质量监督检查！大唐木兰沟项目部、监理部对此次监督检查做好了自查和整改工作。

下面，我就工程建设有关情况汇报如下：一、工程概况大唐宜阳木兰沟风电场是大唐集团在洛阳地区开发建设的第一个风电项目，工程选址位于宜阳县南部白杨镇、樊村镇、赵堡乡和锦屏镇境内的山地区域。

升压站位于白杨镇石板沟村境内。

风电场设计安装24台2.0MW风机，总容量48MW；新建一座110KV升压站。

送出线路自木兰沟升压站接至白杨镇境内的电网110KV 紫魁线，最终送至宜阳县城西南的紫云变，新建线路约4.5Km。

二、工程建设组织机构业主单位：大唐宜阳风力发电有限责任公司设计单位：中国水电顾问集团华东勘测设计研究院有限公司监理单位：甘肃华研水电咨询有限公司风电场道路工程：三门峡市天鸿市政工程有限责任公司风机基础及升压站工程：中国能建甘肃工程有限公司集电线路工程：中国能建西北电力建设工程有限公司风机吊装工程：上海腾发建筑工程有限公司风机调试单位：沈阳华创风能有限公司检测机构：河南省豫翔工程检测有限公司三、工程管理目标1、工程总体目标：创建大唐集团“安全文明施工样板工地”，创建大唐集团“工期短、造价低、质量优、效益好”的精品工程，高水平达标投产。

2、质量目标：（1）风电场平均可利用率第一年≥97%、第二至五年≥98%。

单台机组年平均可利用率≥96%。

（2）单台风机实际功率曲线与设计功率曲线的一致性偏差小于3%。

（3）单位、分部、分项工程一次验收合格率100%，质量评价得分均在90分及以上。

（4）钢筋及焊接全过程可控在控，记录规范，可进行100%追溯。

（5）混凝土全过程质量在控，可进行100%追溯;混凝土生产质量水平优良，水平优良级＞50%，且消灭差级;各批次混凝土强度评定合格率100%。

大唐荣唐风电场项目简介大唐荣唐风电场是中国大唐集团旗下的一个风电项目，位于中国江苏省南通市如东县。

该风电场是大唐集团在江苏省的第一个风电项目，也是该地区规模最大的风电场之一。

大唐荣唐风电场的建设始于2014年，于2016年正式投产运营。

该项目总装机容量为600兆瓦，由200台3兆瓦级风力发电机组成。

这些风力发电机分布在风电场的广阔土地上，利用风能转化为电能，为当地供应清洁的电力资源。

该风电场的建设充分利用了区域的自然资源，如东县地势平坦，风能丰富，适合建设风电场。

大唐荣唐风电场的风力发电机采用了国际先进的技术，具有较高的效率和可靠性。

这些风力发电机的叶片采用了轻质复合材料，能够更好地捕捉风能，并将其转化为电能。

此外，风力发电机还配备了智能监测系统，能够实时监测和优化发电效率。

大唐荣唐风电场的建设对于当地经济和环境都带来了积极的影响。

首先，该项目的建设为当地创造了大量的就业机会，提高了居民的收入水平。

其次，该风电场的投产使得当地的电力供应更加稳定可靠，满足了日益增长的用电需求。

最重要的是，大唐荣唐风电场的运行减少了温室气体的排放，对环境起到了积极的保护作用。

为了确保大唐荣唐风电场的安全运行，项目方采取了一系列的措施。

首先，风力发电机的选址和布局经过精心设计，避免了潜在的风险和冲击。

其次，风力发电机设备进行定期的检查和维护，确保其正常运行。

此外，大唐荣唐风电场还配备了先进的监测系统，能够及时发现和解决潜在问题。

未来，大唐荣唐风电场将继续发挥其在清洁能源领域的重要作用。

随着风力发电技术的不断发展和完善，该风电场的发电效率将进一步提高。

同时，大唐集团还将继续投资和建设更多的风电项目，为中国乃至全球提供更多的清洁能源。

大唐荣唐风电场是中国大唐集团在江苏省南通市如东县建设的一个风电项目。

该风电场利用丰富的风能资源，通过现代化的风力发电技术，为当地供应清洁的电力资源。

该项目的建设对当地经济和环境都带来了积极的影响，同时也为大唐集团在清洁能源领域的发展做出了重要贡献。
