甘肃瓜州安北第四风电场ABC区600MW工程可行性研究报告-10 工程管理设计
- 格式：doc
- 大小：54.50 KB
- 文档页数：5
文档推荐
-
中国七大风电场情况概述页数:5
-
甘肃瓜州安北第四风电场bc区mw工程页数:63
-
甘肃中广核瓜洲风电场工程安全监理实施细则页数:6
下载文档原格式
合集下载
风机基础大体积混凝土施工方案
2
貌等因素，对原始场地进行腐植土清理并集中堆放，然后对场地实施充分的碾
压平整并用予以围护。由于本项目单个风机基础混凝土用量较大，拌合站设 4
个 120t 水泥罐，2 个粉煤灰罐和地下粉煤灰库。
4.3 风机基础砼施工
（1）砼浇筑前的施工准备
1) 砂石料及原材料检测：砼施工前，对拟选用钢筋、砂、石、水泥、外加剂
基础环的安装平整度控制在 2mm 以内，由于基础环上法兰的直径达 4 米， 基础法兰环的安装精度要求高，为本项目施工的技术重点和难点。
4 混凝土施工
4.1 施工工序 （1）基础工程施工顺序安排的总体原则： 基础开挖→基槽验收→垫层砼浇筑→预埋基础环支撑钢板→安装基础环
→钢筋绑扎→预埋电力电缆管→支模→基础砼浇筑→拆模→验收。 （2）风机基础混凝土施工顺序 由下而上分层依次，分区域施工。并注意高空作业与地面施工顺序的安排；

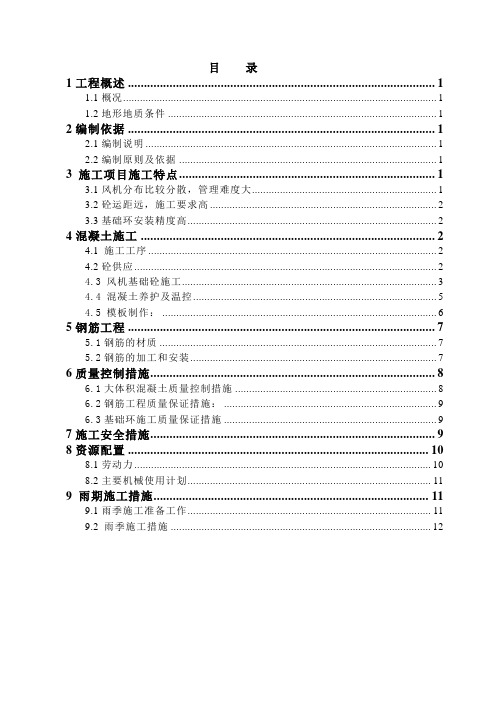

2 编制依据 ................................................................................................ 1
2.1 编制说明 ........................................................................................................ 1 2.2 编制原则及依据 ............................................................................................ 1
6 质量控制措施......................................................................................... 8
貌等因素，对原始场地进行腐植土清理并集中堆放，然后对场地实施充分的碾
压平整并用予以围护。由于本项目单个风机基础混凝土用量较大，拌合站设 4
个 120t 水泥罐，2 个粉煤灰罐和地下粉煤灰库。
4.3 风机基础砼施工
（1）砼浇筑前的施工准备
1) 砂石料及原材料检测：砼施工前，对拟选用钢筋、砂、石、水泥、外加剂
基础环的安装平整度控制在 2mm 以内，由于基础环上法兰的直径达 4 米， 基础法兰环的安装精度要求高，为本项目施工的技术重点和难点。
4 混凝土施工
4.1 施工工序 （1）基础工程施工顺序安排的总体原则： 基础开挖→基槽验收→垫层砼浇筑→预埋基础环支撑钢板→安装基础环
→钢筋绑扎→预埋电力电缆管→支模→基础砼浇筑→拆模→验收。 （2）风机基础混凝土施工顺序 由下而上分层依次，分区域施工。并注意高空作业与地面施工顺序的安排；
2 编制依据 ................................................................................................ 1
2.1 编制说明 ........................................................................................................ 1 2.2 编制原则及依据 ............................................................................................ 1
6 质量控制措施......................................................................................... 8
2013中电国际安北风电场及三新硅业简介
中电国际安北风电场及三新硅业简介【中电国际安北风电场】中电国际新能源股份有限公司在瓜州共计获得核准项目95万千瓦，其中已建成35万千瓦，在建项目60万千瓦。
建成项目分三期实施，一期10万千瓦风电场属国家特许权招标项目，安装由新疆金风公司生产的0.75兆瓦机组134台，2007年7月1日第一台风电机组并网发电，2007年10月26日一期10万千瓦工程建成并网发电，完成投资7.8亿元；二期5万千瓦风电项目属甘肃省发改委核准项目，风机选型延用一期0.75兆瓦风电机组，安装台数66台，2008年7月29日建成并网发电；三期北大桥第五风电场，属国家发改委打捆核准项目之一，批复装机20万千瓦，安装华锐集团生产的1.5兆瓦风机134台，于2010年底投产并网发电。
公司已建成项目总共完成投资31.8亿元，累计发电量23亿千瓦时，上网电量22亿千瓦时，实现销售收入11亿元。
在建项目60万千瓦属酒泉风电二期第一批300万千瓦风电场之一，计划投资48.4亿元，总装机341台。
其中：选用广东明阳1.5兆瓦风机198台，国电联合动力1.5兆瓦风机70台，金风科技2.5兆瓦风机40台，华锐科技3兆瓦风机33台。
目前，在建的60万千瓦项目已全面开工，已修建完成场区检修道路185公里，开完风机基础217基，风机基础浇筑4基，搭建混凝土搅拌站4座，配套建设的330千伏升压站已开工建设，预计年底建成投运。
项目建成后，该公司95万千瓦风电项目年发电量将达21亿千瓦时，实现销售收入11亿元。
在甘肃省委、省政府“建设河西风电走廊，再造西部陆上三峡”战略构想引领下，瓜州县提出了以风电开发为抓手，加快形成以风电促电源建设、促电网建设、促相关产业发展、促传统产业转化升级、促城乡统筹和谐发展的“一抓五促”发展思路，倾全力打造新能源基地。
截至目前，在风电建设方面：16家新能源开发企业在我县建成风电场24个，安装风电机组2735台，总装机405万千瓦，并网发电390万千瓦，累计发电165亿千瓦时，上网电量达到162亿千瓦时；2012年9月经国家发改委批复核准的风电二期首批总装机容量240万千瓦项目由六家企业开发建设，目前各项工程已动工，计划年底前建成运营。

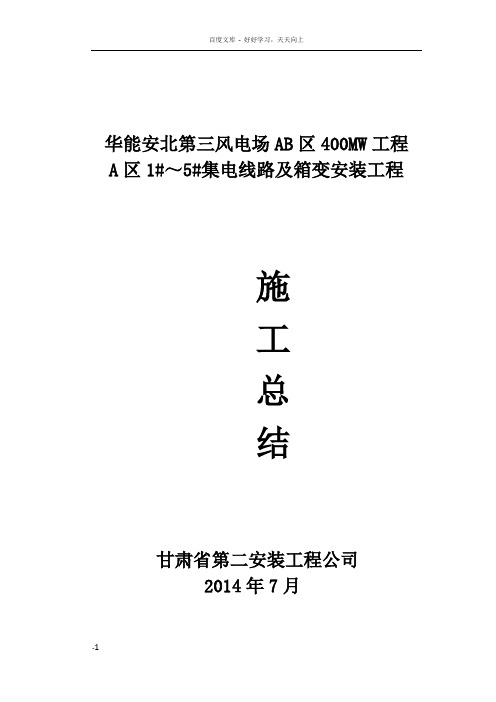

华能安北A区15集电线路及箱变安装工程施工总结(甘
华能安北第三风电场AB区400MW工程A区1#～5#集电线路及箱变安装工程施工总结甘肃省第二安装工程公司2014年7月目录一．工程概况二．工程质量总结范围三．工程质量总结依据四．施工过程质量检测综述五．工程质量控制概述六．工程施工质量综述一.工程概况工程名称：华能安北第三风电场AB区400MW工程A区1#-5#集电线路及箱变安装工程工程建设地点：酒泉瓜州安北第三风电场参建单位：建设单位：华能酒泉风电有限责任公司监理单位：山东诚信工程建设监理有限公司设计单位：西北勘察设计研究院承建单位：甘肃省第二安装工程公司工程概况风电场概况华能安北第三风电场AB区400MW工程A区1#-5#集电线路及箱变安装工程位于酒泉地区瓜州县城东北约66km、玉门镇西北约87km处的戈壁荒滩。
该风场装机容量100MW,采用5回35kV集电线路将风电场电能送至330kV升压站，线路总亘长，箱变安装共计50台。
其中1#-3#线路各连接11台风机、4#线路连接9台风机、5#线路连接8台风机。
进升压站前每条线路架设1km避雷线，导、地线分别采用LGJ-120/25、LGJ-185/30、LGJ-240/30型钢芯铝绞线，避雷线采用GJ—35、GJ—50。
风电场集电线路进升压站采用直埋电缆（2RBYTV23-3×240、2RBYTV23-3×185）进站方式。
风场内共设5条光缆线路，光缆与集电线路同杆塔架设，进升压站光缆线路采用直埋敷设，箱变到风机、风机到集电线路采用穿管暗埋敷设，光缆选用16芯、8芯两种。
型号为：、ADSS-8B1、ADSS-16B1。
自然环境条件设计使用环境条件海拔： 1800m最高温度： 41℃最低温度： -30℃（应当考虑温度的急骤变化。
应当考虑高达1000W /m （晴天中午）的阳光辐射。
）地震设防烈度： 7度最大风速： 30m/s雷暴日：覆冰厚度： 10mm工程承包范围1)箱变、避雷器、35kV隔离开关的试验及安装；35kV 集电线路安装；2)光缆线路安装；3)电缆敷设（包括从风机至箱变低压、控制电缆；集电线路至330kV升压站35kV开关柜室的高压电缆）；4)50台箱变安装调试（包括卸货、调平、接地连接）；5)甲方采购的设备材料卸货及保管。

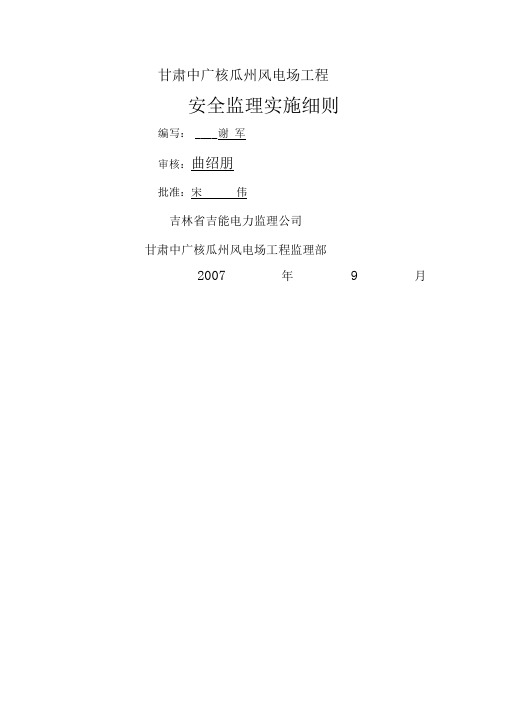

甘肃中广核瓜洲风电场工程安全监理实施细则
甘肃中广核瓜州风电场工程安全监理实施细则编写：____ 谢军审核：曲绍朋批准：宋伟吉林省吉能电力监理公司甘肃中广核瓜州风电场工程监理部2007 年9 月目录21 •总则22.安全控制网络和岗位职责23 •安全控制的范围24.安全控制的目标25.安全控制的依据36.安全控制工作的主要内容1、总则为贯彻落实国家电力公司关于电力工程建设监理工作实行“安全、质量、进度和投资”四控制的要求，加强对施工过程中的安全控制工作监理，制止建设行为中的冒险性、盲目性和随意性，确保工程安全目标实现，从而保证监理合同的顺利完成和公司质量方针、目标的全面实现，特制定本监理实施细则。
b5E2RGbCAP2、安全控制网络和岗位职责工程监理部设总监一名，下设专职安全监理人员一名，各专业监理工程师和监理人员，作为兼职安全监理人员协助进行相关安全监理工作。
plEanqFDPw2.1电力建设工程监理实行“总监负责制”，全面负责安全监理的组织协调工作。
2.2安全专职监理人员负责安全监理的各项具体工作。
2.3各专业监理工程师和监理人员均为兼职的安全监理人员，负责处理或向总监及安全专职人员反馈安全的有关情况。
DXDiTa9E3d3、安全控制的范围甘肃中广核瓜州风电场工程所有施工作业区域的作业点及场所3.1发生突发性重大自然灾害；3.2航空、航天器撞击、蓄意破坏、恐怖行为；3.3生产性中毒；3.4人身事故、造成人员群伤、重伤或死亡；3.5重大火灾、爆炸事故造成人员伤亡和财产损失；3.6重大施工机械设备事故及场内交通事故造成人员伤亡；＜除前二项外，其余均为工程监理机构控制的范围）4、安全控制的目标4.1不发生人身重伤以上事故，杜绝人身死亡事故，杜绝群伤事故;4.2杜绝重大施工机械设备事故，杜绝责任在我方的重大交通事故;4.3杜绝重大火灾、中毒、爆炸事故；4.4不发生重大环境污染事故和重大垮＜坍）塌事故；5、安全控制的依据5.1国家电力公司《电力建设安全健康与环境管理工作规定》2002版；5.2甘肃省电力公司建设监理安全工作暂行规定，5.3《国家电力公司工程建设监理管理办法》国电火＜1999）688号；5.4《电力建设安全工作规程第一部分》＜火力发电厂）DL5009.1-2002;5.5《电业安全工作规程＜发电厂和变电所电气部分）》DL408-91 ；5.6《电业安全工作规程＜热力和机械部分）》电发生＜1994）227号； 5.7《电力设备典型消防规定》DL5027-93；5.8《电业生产事故调查规程》国电发＜2000）643号；5.9《安全生产工作规定》国家电力公司2000-5-1；5.10《企业职工伤亡事故报告和处理规定》国务院75号令＜1991）； 5.11国家《劳动法》、《安全生产法》，国家和地方政府及上级部门发布的其他与安全生产有关的法律、规范、规定、标准和文件等；RTCrpUDGiT5.12 Q/501-205.001-2002《安全监理工作程序》。
甘肃瓜州安北第四风电场ABC区600MW工程可行性研究报告-9 施工组织设计
9 施工组织设计批准：宋臻核定：申宽育审查：关庆华校核：李建党编写：李振作付志强9 施工组织设计9.1 施工条件9.1.1 自然条件甘肃瓜州安北第四风电场ABC区600MW工程场址区位于瓜州县城东北约67km、玉门镇西北约73 km处，风电场场址南部边缘紧邻兰新铁路，东部边缘紧邻安北第五、第六风电场，西部边缘紧邻安北第二、三第风电场。
风电场场址区属中温带干旱大陆性气候，夏季炎热，冬季寒冷，多年平均气温为8.8℃，年极端最高温度为40.4℃，年极端最低温度零下29.1℃，气候特别干燥，风大，有“风库”之称。
年平均降水量53.6mm，年平均蒸发量2847.7mm，蒸发量远大于降雨量。
场地为贫水区，含水层的富水性受地形地貌、地层岩性、地质构造和气候的影响及制约。
地下水补给来源主要为大气降水、雪山融水和北山山系的基岩裂隙水。
地下水类型属孔隙性潜水型，地下水位埋藏深度大于20m，历次勘探均未揭露出地下水。
测区内气候干旱少雨，地下水埋藏深度较大，冻土为季节性冻土。
场址区多年季节性标准冻土深度为地面以下1.2m。
9.1.2 交通运输条件安北第四风电场ABC区600MW工程位于甘肃省瓜州县城东北约67km、玉门镇西北约73 km处，南部紧邻兰新铁路，距连霍高速和312国道约35km，东面为桥马公路（桥湾—马鬃山），交通较为便利。
9.1.3 地形条件风电场位于瓜州县东北方向的戈壁滩上，除风电场A区有岩石裸露，地形起伏较大，施工条件较差外，其他区域地表为砂砾覆盖层，地势开阔平坦，施工时只需部分挖填平整，即可形成良好的施工场地。
开阔的施工场地，有利于吊车吊装风机与吊车回转移动、风机扇叶组装、集装箱临时堆放。
9.1.4 物资供应条件主要建筑物材料来源充足，工程所需水泥和钢材可从约230km～250km外的嘉峪关市或酒泉市购买，通过连霍高速运至施工现场。
生活及小型生产物资、其它建筑材料（木材、油料）等可在玉门市购买。
9.1.5 施工用水、用电条件、通讯条件施工水源：风场内计划打一口水源井，单井出水量、水质可满足施工用要求，水源井具备供水条件前，可用水车到桥湾拉水，运距约30km。
企业信用报告_瓜州新盛安北风力发电有限公司
二、股东信息 .........................................................................................................................................................6 三、对外投资信息 .................................................................................................................................................7 四、企业年报 .........................................................................................................................................................7 五、重点关注 .........................................................................................................................................................8
基础版企业信用报告
瓜州新盛安北风力发电有限公司
基础版企业信用报告
目录
一、企业背景 .........................................................................................................................................................5 1.1 工商信息 ......................................................................................................................................................5 1.2 分支机构 ......................................................................................................................................................5 1.3 变更记录 ......................................................................................................................................................5 1.4 主要人员 ......................................................................................................................................................6 1.5 联系方式 ......................................................................................................................................................6
基础版企业信用报告
瓜州新盛安北风力发电有限公司
基础版企业信用报告
目录
一、企业背景 .........................................................................................................................................................5 1.1 工商信息 ......................................................................................................................................................5 1.2 分支机构 ......................................................................................................................................................5 1.3 变更记录 ......................................................................................................................................................5 1.4 主要人员 ......................................................................................................................................................6 1.5 联系方式 ......................................................................................................................................................6
甘肃瓜州安北第四风电场ABC区600MW工程可行性研究报告-3工程地质
甘肃瓜州安北第四风电场ABC区600MW工程可行性研究报告-3工程地质3 工程地质批准：吕生弟核定：王志硕审查：胡向阳校核：李安旗编写：钟建平王明甫3 工程地质3.1 绪言3.1.1 工程概况安北第四风电场ABC区600MW工程场址位于酒泉地区瓜州县城东北约67km、玉门镇西北约73 km处的戈壁荒滩，东经96°22′31.6″～96°32′59.7″，北纬40°43′2.7″～40°52′59.2″之间（各区域场址坐标见表3.1），其中A、B、C三个区域分别占地49.5km2、44km2、49.5km2。
场址区海拔高度在1455m～1680m之间，地势开阔，地形平坦。
风电场场址南部边缘紧邻兰新铁路，东部边缘紧邻安北第五、第六风电场，西部边缘紧邻安北第三、第二风电场。
表3.1 安北第四风电场工程各区场址地理坐标风电场场址区位于著名的“河西走廊”西段的东西风通道上，风能资源丰富，地形、地貌为平坦的“戈壁滩”，可开发利用面积较大，满足风电场建设用地及施工要求。
3.1.2 勘察目的和任务根据甘肃酒泉千万千瓦级风电基地二期工程可行性研究阶段地勘任务书及工程地质勘测大纲的要求，本阶段勘测工作的目的是为选定的风电场场址提供初步工程地质资料。
本阶段的主要任务如下：（1）根据国家地震局2001年版《中国地震动峰值加速度区划图》（GB18300-2001），确定风电场场址的地震动峰值加速度及相应的地震基本烈度。
（2）初步查明场址区的工程地质条件和水文地质条件，主要包括下列内容：a）场址区的地形地貌形态、成因类型和特征。
b）地层的成因类型、地质年代、岩性、岩层产状、风化程度及分带、岩土层接触面特性等。
c）土的物质组成、层次结构、分布规律、水平向和垂直向的均匀性及其物理力学性质等。
d）场址区的软土层、粉细砂层、膨胀性土层、盐漬土层、冻土层等特殊性土层的分布范围、分层厚度、结构、天然密实程度和物理力学性质等。
330kv变电站通用设计规范(qgdw341XX)
330kv变电站通用设计规范(qgdw,341-XX)篇一：电场ABC区600MW工程可行性研究报告6 电气升压站电气电气一次编制依据及主要引用标准报告编制依据和主要引用标准、规范如下：《风电场可行性研究报告编制办法》-XXGB/T 17468-XX电力变压器选用导则GB 11022-1999 高压开关设备通用技术条件GB 11032-XX 交流无间隙金属氧化物避雷器GB 50217-XXGB 50060-XXGB 50061-XXDL/T 620-1997DL/T 621-1997DL/T 5056-XXDL/T 5218-XXDL/T 5222-XX电力工程电缆设计规范 3～110kV高压配电装置设计规范 66kV及以下架空电力线路设计规范交流电气装置的过电压保护和绝缘配合交流电气装置的接地变电所总布置设计技术规程 220kV~500kV变电所设计技术规程导体和电器选择设计技术规定Q／GDW 392-XX 风电场接入电网技术规定Q/GDW 341-XX 330kV变电站通用设计规范Q/GDW394-XX 330kV～750kV智能变电站设计规范其它相关的国家、行业标准规范，设计手册等。
Q/GDW394-XX接入系统方式说明（1）接入电力系统现状及其规划甘肃电网处于西北电网的中心位置，是西北电网的主要组成部分，目前最高电压等级为750kV，主网电压等级为330kV。
甘肃电网东与陕西电网通过330kV西桃、天雍、秦雍、眉雍共4回线联网；往西通过兰州东～官亭750kV线路及330kV330kV～750kV智能变电站设计规范杨海1回、海阿3回、官兰西线双回与青海电网联网；往北通过1回750kV线路及5回330kV线路与宁夏电网联网运行。
甘肃省电网分为中部电网、东部电网和河西电网，其中中部电网包括兰州、白银、定西、临夏等地区，东部电网包括庆阳、平凉、天水、陇南等地区，河西电网包括金昌、张掖、嘉峪关、酒泉等地区。
国电酒泉安北第四风电工程质检汇报材料
国电酒泉安北第四风电场600MW项目C区201MW工程风电场风机基础首检监理工作汇报甘肃吉田工程监理有限公司安北第四风电C区工程监理项目部国电酒泉安北第四风电场C区201MW工程监理工作汇报材料各位领导你们好今天我代表本工程监理单位有幸在这里向风电工程质量监督部门的各位专家、领导汇报本工程监理项目部就本工程在质量管理和质量监督等方面所做的各项工作进行汇报，请给予批评、指导：一、工程概况：工程名称：国电酒泉安北第四风电场600MW项目C区201MW工程建设单位：国电酒泉甘肃新能源开发有限公司监理单位：甘肃吉田项目管理有限公司设计单位：西北勘测设计研究院施工单位：河北电建第二建设公司甘肃火电工程公司青海火电工程公司本工程建设内容：134台风机建设工程；与之相配套的工程：12条35kV线路工程；整个风电场施工道路及检修道路施工。
二、工程开工前的监理工作内容：1、首先监理单位成立了工程监理项目部；根据监理规范要求配备了具有符合工程资质和监理资质要求的监理人员并报审业主通过；配备了符合规范的工程质量检验器具：如经纬仪、回弹仪、游标卡尺、力矩板手、质量检验各种规程规范资料等；根据规范要求编写了监理规划、监理细则、安全监理细则、监理旁站方案、监理强条执行计划、现场监理应急预案、监理规程制度汇编等并报审业主通过。
另外专业监理工程师上岗前进行了相关技术培训和安全管理培训等项工作。
2、开工前监理项目部对各个施工单位进行了单位资质、特殊工种人员、各种检测器具等资质的审查，对工程试验单位及检验人员的资质资质审查；施工设备、工器具、安全器具等的检验审查。
对上述审查资料完成后上报业主部门进行审批。
3、对各个施工单位使用的工程材料：砂、石、水泥、钢筋等进行见证取样并送检验单位进行检验并出具检验合格报告；由检验单位出具设计部门要求的配合比报告；上述各项报告送监理项目部进行审查通过并报业主部门进行批准使用。
4、要求各个施工单位提供工程施工的工程组织设计、质量管理体系和质量保证体系、安全文明施工管理方案、应急预案、各种施工方案及作业指导书、强条执行方案、管理人员及技术人员检验人员的资质等前期资料的报审，由监理项目部进行审查并报业主部门进行批准实施。
苍茫戈壁展风华——水电七局甘肃瓜州干河口第四风电场施工纪实
苍茫戈壁展风华——水电七局甘肃瓜州干河口第四风电场施
工纪实
曹
【期刊名称】《中国工程建设通讯》
【年(卷),期】2011(000)008
【摘要】在甘肃瓜州干河口风电场建设中，中国水电七局机电安装分局续写了一个又一个傲人的新篇章。
2010年12月13日，B标段风机吊装任务提前合同工期29天圆满完成，1月26日首台风机并网发电，创造了中国水电瓜州速度；A标段施工在九级大风、极寒等恶劣气候条件下，仍然保证了业主节点工期的实现，【总页数】1页(P19-19)
【作者】曹
【作者单位】中国水利水电建设股份有限公司
【正文语种】中文
【中图分类】F426.61
【相关文献】
1.甘肃瓜州干河口第四风电场吊装首台风机 [J],
2.甘肃瓜州北大桥第一风电场200MW工程风电机组基础施工图设计报告通过审查 [J], 李光顺
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10 工程管理设计
批准：宋臻核定：张勇审查：贺镇校核：敖旭东编写：仇彤
10 工程管理设计
10.1 管理机构的组成和编制
甘肃瓜州安北第四风电场ABC区600MW工程场址位于酒泉地区瓜州县城东北约67km、玉门镇西北约73 km处的戈壁荒滩，东经96°22′31.6″～96°32′59.7″，北纬40°43′2.7″～40°52′59.2″之间，其中A、B、C三个区域分别占地49.5km2、44km2、49.5km2。
场址区海拔高度在1455m～1680m之间，地势开阔，地形平坦。
安北第四风电场ABC区总装机容量600MW，计划第一年建成100MW，第二年建成300MW，第三年建成200MW。
配套建设的330kV升压变电所在第一年安装1台200MWA变压器，在第二年再安装1台200MWA的变压器，在第三年再安装1台200MWA的变压器。
预计第三年底全部机组并网发电。
本风电场由国电甘肃电力有限公司负责建设、经营和管理。
管理机构的设置根据生产经营需要，按照现代化风电场运行特点，实行企业管理。
根据原能源部颁发的能源人[1992]64号文“关于印发新型电厂实行新管理办法的若干意见的通知”，原电力工业部颁发的电安生[1996]572号文“关于颁发《电力行业一流水力发电厂考核标准》（试行）的通知”精神，考虑到安北第四风电场工程具体情况，本风电场和330kV升压变电所按少人值班的原则进行设计。
当风电场（包括330kV升压变电所）的电气设备和机械进入稳定运行状态后，并积累了一定运行经验后，可按无人值班（少人值守）方式管理风电场和配套的330kV 升压变电所。
由于目前尚未颁布风电场运行人员编制规程，因此考虑结合本风电场的特点进行机构设置和人员编制，初步安排定员80人。
初拟运行人员和日常维护人员60人，包括安全生产管理、值班运行和维护、检修管理，主要负责风电机组的运行监控、日常保养、故障维修和事故报告等。
管理人员20人，主要负责风电场的建设、经营和管理。
风电场的运行人员应受过相关专业的高等教育，并经国内或国外的有关技术培训。
风电场的机组大修可委托外单位检修，以减少风电场的定员。
10.2 主要生产管理设施
根据甘肃瓜州安北第四风电场的特点及本风电场的布置情况，将整个风电场
分为生产和生产管理生活区两大区域布置。
生产区包括风电机组、箱式变电站以及330kV升压变电所。
生产管理生活区（监控中心）主要为综合楼、地下水泵房及油品库等建筑物，设置有管理办公室以及接待室或会议室，以满足现场对生产的管理要求。
并配备适量的休息及洗浴用房，方便生产人员生活。
10.2.1生产区、生活区主要设施
该风电场330kV升压变电站总占地面积22208m2，主要建筑物有35kV设备室、厂用电设备室、二次继保室及蓄电池室等。
监控中心总占地面积14940m2，主要建筑物有综合楼、车库、地下水泵房、油品库等各一栋。
综合楼长114.6m，宽39.1m，建筑面积约7195m2，共三层，钢筋混凝土框架结构。
一层布置有400V盘室、备品备件库、办公室、宿舍、厨房、餐厅等；二层布置有办公室、会议室、活动室、资料室、宿舍等房间。
三层布置有集控室、办公室、活动室、会议室、资料室、宿舍等房间。
该风电场自动化程度很高，上级公司可在异地直接通过微机监控系统，实现人机对话，对风电场的风电机组进行远方监视。
10.2.2 生产区、生活区电源及备用电源
风电场监控中心的生产、生活电源来自330kV升压变电所的厂用电源。
备用电源采用永临结合的方式配置，电源引自新安装的施工变压器，电源从附近35kV 线路接入。
10.2.3 生产区、生活区供水设施
风电场生产、生活用水来源为：监控中心附近打一口井，并修建8m3的生活水箱和300 m3的消防水池。
10.2.4 生产区、生活区绿化
本工程绿化面积约7040m2。
330kV升压变电所基本不做绿化处理，以道路及场地硬化处理为主。
绿化主要集中在监控中心，在监控中心入口及综合楼周边处设集中绿化场地，以种植耐适应当地气候的耐旱草木、灌木为主。
10.2.3 生产区、生活区通信
本工程330kV升压变电所配置具有调度、管理交换合二为一功能的256端口数字程控调度交换机一套，确保升压变电所的统一调度指挥，接受上级调度部门的调度管理，保证全场的安全经济运行，并为全场的行政管理通信及对外通信提供通信平台。
该数字程控调度交换机布置在330kV升压变电所生产楼通信设备室。
风电场检修及巡视的通信方式采用对讲机或手机。
