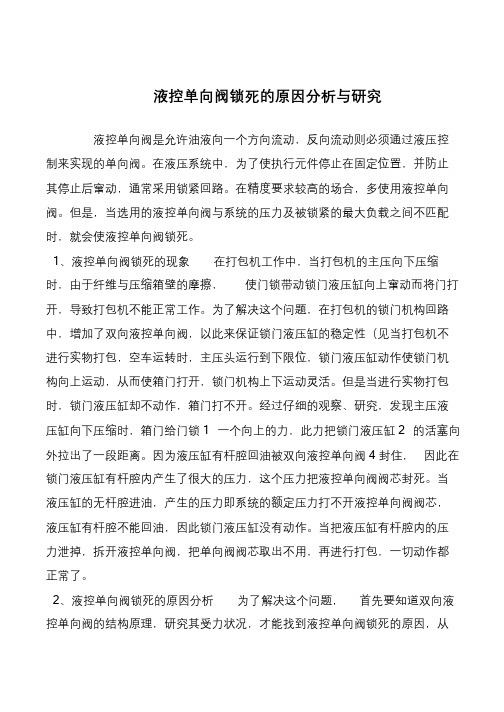

液控单向阀锁死的原因分析与研究
液控单向阀是允许油液向一个方向流动，反向流动则必须通过液压控制来实现的单向阀。
在液压系统中，为了使执行元件停止在固定位置，并防止其停止后窜动，通常采用锁紧回路。
在精度要求较高的场合，多使用液控单向阀。
但是，当选用的液控单向阀与系统的压力及被锁紧的最大负载之间不匹配时，就会使液控单向阀锁死。
1、液控单向阀锁死的现象在打包机工作中，当打包机的主压向下压缩时，由于纤维与压缩箱壁的摩擦，使门锁带动锁门液压缸向上窜动而将门打开，导致打包机不能正常工作。
为了解决这个问题，在打包机的锁门机构回路中，增加了双向液控单向阀，以此来保证锁门液压缸的稳定性（见当打包机不进行实物打包，空车运转时，主压头运行到下限位，锁门液压缸动作使锁门机构向上运动，从而使箱门打开，锁门机构上下运动灵活。
但是当进行实物打包时，锁门液压缸却不动作，箱门打不开。
经过仔细的观察、研究，发现主压液压缸向下压缩时，箱门给门锁1 一个向上的力，此力把锁门液压缸2 的活塞向外拉出了一段距离。
因为液压缸有杆腔回油被双向液控单向阀4 封住，因此在锁门液压缸有杆腔内产生了很大的压力，这个压力把液控单向阀阀芯封死。
当液压缸的无杆腔进油，产生的压力即系统的额定压力打不开液控单向阀阀芯，液压缸有杆腔不能回油，因此锁门液压缸没有动作。
当把液压缸有杆腔内的压力泄掉，拆开液控单向阀，把单向阀阀芯取出不用，再进行打包，一切动作都正常了。
2、液控单向阀锁死的原因分析为了解决这个问题，首先要知道双向液控单向阀的结构原理，研究其受力状况，才能找到液控单向阀锁死的原因，从。
普通单向阀的原理及应用1. 什么是普通单向阀普通单向阀，也称为非回流阀，是一种常见的液压元件。
它在液压系统中扮演着重要的角色，用于控制流体的单向流动，并防止逆流。
普通单向阀由阀体、阀芯、弹簧等组成。
其结构简单紧凑、安装方便，并具有可靠的工作性能。
2. 普通单向阀的工作原理普通单向阀的工作原理基于流体的压力差。
当流体通过阀体时，如果流体的进出口压力差大于单向阀开启所需的压差，阀芯会被推开，流体得以通过。
反之，如果流体的进出口压力差小于或等于单向阀开启所需的压差，阀芯会被弹簧推回，阀门关闭，实现单向流动。
3. 普通单向阀的应用普通单向阀广泛应用于液压系统中的各个领域，以下是它的几个主要应用：3.1 液压泵的进油阀普通单向阀可作为液压泵的进油阀使用。
当液压泵停止工作时，阀芯会被弹簧推回，阀门关闭，防止油液从油缸逆流进入液压泵，起到了起动泵、保持液压泵油液正常循环的作用。
3.2 液压缸的单向阀在液压缸中，普通单向阀用作单向防止缸体内油液逆流的装置。
当液压泵向液压缸供油时，阀芯被推开，油液进入缸体，使液压缸工作。
当液压泵停止供油或压力下降时，阀芯由于弹簧的作用被推回，阀门关闭，防止油液逆流出缸体。
3.3 液压系统中的压力保持普通单向阀还可以用于液压系统中的压力保持功能。
当系统压力达到设定值时，阀门关闭，防止液压系统中的流体逆流，从而保持系统压力稳定。
3.4 液压阀控制系统中的流量控制在液压阀控制系统中，普通单向阀常用于流量控制。
安装在液压阀芯上的普通单向阀，通过调整阀芯的位置来改变流出液体的流量。
4. 总结普通单向阀是液压领域中常见的元件，具有简单紧凑的结构，广泛应用于各个领域。
通过对其工作原理和应用进行了解，我们可以更好地理解和使用普通单向阀，实现液压系统的正常运行。
单向阀的常见故障与维护和修理方法单向阀维护和修理保养单向阀为液压系统中常用元件之一、在日常使用中有时会产生故障。
本文为您介绍力田单向阀系列常见的故障以及相应的处理方法。
1.单向阀不起作用这一故障是指反向油液也能通过力田单向阀，反而有时正向油液还不能通过。
首先检查阀芯，因阀芯棱边上的毛刺未清除干净，单向阀卡死在打开位置上，或阀芯外径与阀体孔内径搭配间隙过小。
阀座：与阀芯接触线处有污物或有崩掉缺口，此时可清洗或将阀座敲出换新。
阀体的检查：阀体孔内沉割槽棱边上有毛刺或杂质，将力田单向阀阀芯卡死在打开位置上。
通常清洗之后即可恢复正常。
杂质进入阀体孔与阀芯的搭配间隙内而卡死阀芯，此类故障较为常见，同样清洁之后一般会恢复。
阀芯外径与阀体孔内径搭配间隙过大，使阀芯偏移轴线过大，引起泄漏。
此时应重新研配阀芯或更换。
单向阀内泄漏增大产生的原因及排出方法如下：这一故障是指压力油液反向进入力田单向阀时，单向阀的锥阀芯或钢球不能将油液严格封闭而产生泄漏，有部分油液从进油口流出。
在压力较低情况下该故障更简单显现或情况相比高压环境下更严重。
阀芯与阀座的接触线或面不密合。
不密合的原因有：污物黏在阀芯与阀座接触处，因使用时间过长，与阀座接触线或面磨损，有很深的凹槽或拉有直线沟痕。
在单向阀重新装配时阀芯或钢球未按原样装配，产生确定错位，以及阀芯与阀座的接触位置有更改。
力田单向阀在长期使用后自然磨损，使阀芯与阀体的搭配间隙过大，超过规定范围，引起泄漏。
必要时应对单向阀进行拆卸清洗。
检查液压系统油液粘性及清洁度。
单向阀弹簧如有损坏或超过使用期限应予以更换。
单向阀的技术特点单向阀是流体只能沿进水口流动，出水口介质却无法回流的一种阀门工具，对于单向阀来说，它是一种比较新型的产品，进入人们视线的机会并不多，它常常被安装于水平管路，同时也可以安装于垂直管路和倾斜管路，是种使用快捷便利的设备。
单向阀技术特点功能：双动、单动弹簧复位常开或常闭型气源：双动3～8bar单动4.2～8bar （经干燥过滤气源）压力：最大10bar连接： G3/8～2 单向流动润滑：无需润滑，在有润滑时，润滑油需适合密封件。
单向阀的工作原理及应用单向阀的工作原理及应用单向阀是一种只允许流体在管道中单向流动的阀门。
它广泛应用于各种领域，包括污水处理、化学反应和制药等。
本文将详细介绍单向阀的工作原理以及其主要应用场景。
一、单向阀的工作原理单向阀的工作原理主要基于流体动力学原理。
当流体流向阀芯时，由于流体具有一定的压力，阀芯会在流体压力的作用下产生一定的位移，从而打开阀门，使流体顺利通过。
而当流体流向与阀芯方向相反时，阀芯会在弹簧力或流体逆向压力的作用下关闭阀门，阻止流体的逆向流动。
具体来说，当流体从入口流入单向阀时，流体压力作用于阀芯表面，克服弹簧力或流体逆向压力，推动阀芯向右移动。
随着阀芯的移动，阀门逐渐打开，流体得以顺利通过。
而当流体从出口流出时，阀芯在弹簧力或流体逆向压力的作用下向左移动，关闭阀门，阻止流体的逆向流动。
二、单向阀的应用场景1、污水处理：单向阀在污水处理领域中主要用于防止污水回流。
例如，在污水处理厂的生物反应池中，单向阀安装在出水口处，确保污水能够顺利流出，而不会回流进入反应池。
2、化学反应：在化学反应过程中，单向阀主要用于控制反应物的流量。
例如，在化学反应釜中，单向阀安装在入口管道上，确保反应物能够顺利进入反应釜，而不允许反应产物逆向流出。
3、制药：在制药行业中，单向阀主要用于药液的输送和配制。
例如，在注射液的生产过程中，单向阀安装在药液管道中，确保药液能够顺利流过节流孔，而不允许空气逆向进入管道。
三、单向阀的优缺点1、优点：单向阀结构简单，操作可靠，能够有效地实现流体的单向流动，防止逆流和堵塞。
此外，单向阀具有较低的压降和摩擦力，适用于高流量和大管径的管道系统。
2、缺点：单向阀在某些情况下可能会影响系统的稳定性。
例如，在某些需要双向流动的系统中，单向阀可能会成为系统的薄弱环节，导致系统性能下降。
此外，单向阀的密封性能对流体中的杂质比较敏感，需要定期维护和清洗。
四、总结单向阀是一种重要的管道控制元件，广泛应用于各个领域。
简述普通单向阀和液控单向阀的工作原理和在液压系统中的实际应
用。
普通单向阀是一种常见的液压元件，用于控制液压系统中流体的单向流动。
其工作原理是通过一个阀芯和弹簧来实现。
当系统中的压力超过阀芯上方的弹簧压力时，阀芯会被压力推开，流体可以自由通过阀门。
当压力减小或消失时，弹簧会使阀芯返回到初始位置，阀门关闭，阻止流体逆流。
普通单向阀的应用非常广泛，常见于液压系统中的流体控制和保护。
例如，在液压马达中，普通单向阀用于防止马达在停机时逆转。
在液压油缸中，它用于控制液压油的单向流动，使油缸能够正常收缩和伸展。
此外，在液压系统中，普通单向阀还用于控制液压系统的压力，保护液压元件免受过大的压力或逆流的影响。
液控单向阀是一种利用液压力来控制阀门的单向阀。
它与普通单向阀的不同之处在于，液控单向阀的阀芯不由弹簧控制，而是通过液压力来控制。
当液压力大于设定值时，阀芯打开，允许流体通过；当液压力小于设定值时，阀芯关闭，阻止流体逆流。
液控单向阀在液压系统中的应用也非常广泛。
它常用于大流量的液压系统中，能够实现流量的控制和调节。
例如，在液压控制系统中，液控单向阀可以用于控制液压缸的速度和位置，使其能够按照预定的速
度和位置运动。
此外，在液压系统中，液控单向阀还常用于控制液压马达的转速和扭矩输出。
综上所述，普通单向阀和液控单向阀在液压系统中都起着重要的作用。
普通单向阀主要用于防止逆流和控制压力，而液控单向阀则具有更多的功能，可以实现对流量、速度和位置的精确控制。
根据具体的液压系统要求，选择适合的单向阀可以有效地提高液压系统的性能和可靠性。
一览液压英才网袁工分享：单向阀是液压系统方向控制阀中的一类，其主要作用是限制油液只能向一个方向流动，不能向反方向流动。
单向阀结构和工作原理都比较简单，但却是液压系统中应用最多的元件之一，正确选择、合理应用单向阀不仅可以满足液压系统不同应用场合的多种功能要求，而且还可使液压系统设计简化。
本文介绍单向阀在实际液压系统中的典型应用和使用注意事项。
1 单向阀的分类及特性单向阀按其结构特点不同，一般分为普通单向阀和液控单向阀两类。
普通单向阀的图形符号如图1a 上所示，其功能是只允许油液向一个方向流动(从A到B)，而不允许反向(从B到A)流动；液控单向阀的图形符号如图1a下所示，其功能是允许油液在一个方向流动(从A到B)，而反向流动(从B到A)必须通过控制油(C)来实现。
图l 单向阀应用对单向阀的性能要求主要有：当油液通过单向阀流动时阻力要小，也就是压力损失要小；而当油液反向流入时，阀口的密封性要好，无泄漏；工作时不应有振动、冲击和噪声。
2 单向阀的应用1)保护液压泵如图lb所示，单向阀3安装在液压泵1的出口。
可防止系统压力突然升高(如蓄能器4释压等)反向传给液压泵，避免泵反转或损坏，起保护液压泵的作用。
2)防止油路干扰如图1c所示的双泵供油系统，当系统压力低时。
泵1和泵2输出的油汇合，共同向系统供油，满足系统大流量的需要；当系统压力高于卸荷阀5的设定压力时，低压泵2卸载，只有高压泵1向系统供油，此时，单向阀4把高压油路和低压油路隔开，不互相影响。
如图1d所示，液压缸7外伸工作时，蓄能器5充液储蓄高压油，当压力达到压力继电器4的设定值时，液压泵1停机，而蓄能器5和单向阀3则可保持系统压力。
由于蓄能器5补偿泄漏的作用，系统保压而使液压泵1可停机，从而达到节能的目的。
4)闭锁液压缸如图1e所示，当换向阀1处于中位时，液控单向阀2、3闭锁液压缸6两腔的油液，使液压缸停留并且在外力作用下也不能窜动，液控单向阀起液压缸锁紧的作用。
液压单向阀的原理及应用1. 液压单向阀的基本概念和原理液压单向阀是一种常用的液压元件，用于控制液压系统中的单向流动。
它可以使液体在一个方向上自由流动，并阻止在相反方向上的流动。
液压单向阀通常由阀体、阀芯、弹簧等部件组成。
液压单向阀的工作原理是利用液体的压力和弹簧力的作用，通过阀芯的位置来控制流体的流动方向。
当液体的压力大于阀芯上端的弹簧力时，阀芯会被推动向下，使液体自由流动。
而当液体的压力小于或等于阀芯上端的弹簧力时，阀芯会被弹簧推回到原位，从而阻止液体在相反方向上的流动。
2. 液压单向阀的分类液压单向阀可以根据其结构和工作方式进行分类。
（1）按结构分类：主要包括直通式单向阀、弧型单向阀、球阀式单向阀、板状单向阀等。
（2）按工作方式分类：包括重物式单向阀、弹簧式单向阀、简单阀副式单向阀、柱塞式单向阀等。
3. 液压单向阀的应用领域液压单向阀在工程机械、农业机械、汽车工业、航空航天、石油化工等领域有着广泛的应用。
（1）工程机械：液压单向阀被广泛应用于挖掘机、装载机、铲车等工程机械中，用于控制液压系统中的液体单向流动，保证机械的正常工作。
（2）农业机械：液压单向阀在农业机械中起到控制液体流动的作用，例如农用拖拉机的液压升降系统中常使用液压单向阀。
（3）汽车工业：液压单向阀在汽车制动系统中起到防止制动液逆流的作用，确保制动系统的正常工作。
（4）航空航天：液压单向阀广泛应用于航空航天领域，用于飞机的起落架、液压系统、燃油系统等。
（5）石油化工：液压单向阀在石油化工领域被广泛应用于控制流体的流向，保证化工系统的安全运行。
4. 液压单向阀的优点和注意事项液压单向阀具有以下优点：（1）结构简单，体积小，重量轻，易于安装和维修。
（2）具有可靠的密封性能，能够防止液体逆流。
（3）适用范围广，能够满足不同工作条件下的需求。
然而，使用液压单向阀时需要注意以下事项：（1）正确选择液压单向阀的型号和规格，根据实际工作条件进行选择。
