典型液压系统原理及故障分析

液压传动系统常见故障及解决措施分析液压传动系统是现代机械设备中使用最广泛的一种传动方式，它具有传动力大、响应迅速、控制方便等特点。

但在使用过程中，由于设计、制造、维护的问题，会出现一些常见故障，本文对此进行分析，并提出相应的解决措施。

一、液压系统压力不够或泄漏原因分析：可能是油路系统内部漏油或压力不足导致。

或者是与外界的连接件（如油管、卡箍、垫片等）损坏或破损，导致压力泄漏。

解决方法：首先静下心分析原因，寻找出泄漏的位置和原因。

如果是与外部连接的零部件问题，可以对其进行检查和维修或更换。

如果是油路内部的问题，需要对油路进行检查，并更换损坏的部件。

如果是由于压力不足，可以调整液压系统的工作压力或更换大功率的泵。

二、液压系统噪声大原因分析：液压系统的噪声主要是由于流体在高速运动时所产生的振动和冲击声。

此外，如果配合间隙过大或发动机系统设备部件过于磨损，也会引起噪音。

解决方法：可以加装隔声罩、减震装置或增加噪声吸收材料，减轻噪声。

如果配合间隙过大或设备磨损严重，需要进行设备维修或更换，从而达到减少噪声的效果。

三、液压泵振动或声音异常原因分析：油的污秽堆积或传动链条过紧，会导致液压泵振动，发出异常的声音。

解决方法：首先需要清理油路中的污垢和积碳，调整泵的链条松散度，在正确的链条松散度下运行。

此外，可以使用地脚螺栓或加重平衡机构，增加液压泵的稳定性。

四、液压油温过高或过低原因分析：液压油的温度过高可能是由于液压油过度泄漏、液压系统运行时间过长、液压泵运动过程中受热过度等原因，导致液压油温度升高。

液压油温度过低可能是由于冷却系统设备故障、流体通过电磁阀时泄漏等。

解决方法：如果液压油过热，可以适当降低液压油系统的压力、增加系统散热条件，或降低油温测定点的温度。

如果液压油温过低，可以检查设备冷却系统，及时维护更换。

此外，也可以增加降温器和加热器等设备，从而控制液压油的温度。

五、液压缸运动不稳定且速度不一致原因分析：可能是电磁阀内部元件损坏、蒸汽阀门松动、油缸较大的压力建议过大等原因，导致液压缸的运动不稳定，速度不一致。

quipment and MaintenanceE设备与维修冷加工74栏目主持 杜春玲现代加工设备液压系统应用较广泛，大大提高了设备的生产效率。

同时最大限度地保证机床设备的运行平稳性，为高精度设备制造提供了坚实的技术支持。

1. 液压系统及原理液压系统较复杂，液压顾名思义是以液体为工作介质进行动力传输，经各相关液压元件控制，最终输出动力给加工设备进行一系列的动作。

液压元件一般包括动力元件、控制元件、执行元件、辅助元件等。

液压传动是利用液压泵将机械能转变为液体的压力能，然后利用液压缸将液体的压力能转变为机械能带动负载，各执行机构完成所需的运动速度。

液压传动与机械传动和气压传动相比有较大的优点：①能实现无级调速，调速范围大，可达100∶1～2 000∶1。

②能传递较大的力和转矩。

与机械装置相比体积小、重量轻。

③工作平稳、冲击小；控制、调节简单。

与电气配合能实现远程控制。

④使用寿命长，能自行润滑。

产生的热量随液体的流动带走。

液压传动的工作介质主要是液压油。

液压油的合理选用对液压系统的工作状态影响是巨大的。

液压油主要的性质是黏性和可压缩性。

影响黏度的主要因素是温度和压力。

当压力增大时黏度也增大，一般在中、低压力下黏度变化可忽略不计；当温度升高时，黏度就下降。

一般高温时应选用黏度大的液压油，以减少泄漏；温度低时选用黏度小的液压油，以减小摩擦。

液压油的选用应根据液压泵的要求确定。

叶片泵工作压力小于7MPa 时推荐用L-HM32#/46#/68#液压油；大于7MPa 时用L-HM46#/68#/100#。

齿轮泵工作压力小于12MPa液压系统原理及故障分析与排除中船6354研究所 （江西九江 332000） 张卫民时推荐用L-HL32#/46#/68#液压油；大于12MPa 时用L-HM46#/68#/100#/150#液压油。

柱塞泵推荐用油为L-HM32#/46#/68#/100#/150#液压油。

螺杆泵用油推荐L-HL32#/46#/68#。

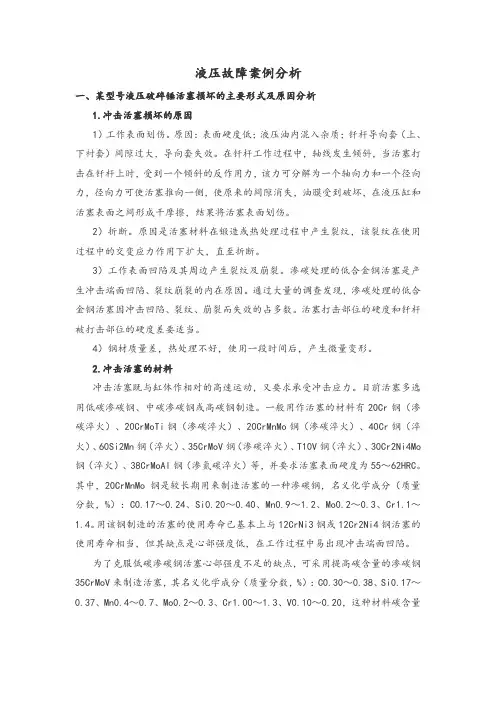

液压故障案例分析一、某型号液压破碎锤活塞损坏的主要形式及原因分析1.冲击活塞损坏的原因1）工作表面划伤。

原因：表面硬度低；液压油内混入杂质；钎杆导向套（上、下衬套）间隙过大，导向套失效。

在钎杆工作过程中，轴线发生倾斜，当活塞打击在钎杆上时，受到一个倾斜的反作用力，该力可分解为一个轴向力和一个径向力，径向力可使活塞推向一侧，使原来的间隙消失，油膜受到破坏，在液压缸和活塞表面之间形成干摩擦，结果将活塞表面划伤。

2）折断。

原因是活塞材料在锻造或热处理过程中产生裂纹，该裂纹在使用过程中的交变应力作用下扩大，直至折断。

3）工作表面凹陷及其周边产生裂纹及崩裂。

渗碳处理的低合金钢活塞是产生冲击端面凹陷、裂纹崩裂的内在原因。

通过大量的调查发现，渗碳处理的低合金钢活塞因冲击凹陷、裂纹、崩裂而失效的占多数。

活塞打击部位的硬度和钎杆被打击部位的硬度差要适当。

4）钢材质量差，热处理不好，使用一段时间后，产生微量变形。

2.冲击活塞的材料冲击活塞既与缸体作相对的高速运动，又要求承受冲击应力。

目前活塞多选用低碳渗碳钢、中碳渗碳钢或高碳钢制造。

一般用作活塞的材料有20Cr钢（渗碳淬火）、20CrMoTi钢（渗碳淬火）、20CrMnMo钢（渗碳淬火）、40Cr钢（淬火）、60Si2Mn钢（淬火）、35CrMoV钢（渗碳淬火）、T10V钢（淬火）、30Cr2Ni4Mo 钢（淬火）、38CrMoAl钢（渗氮碳淬火）等，并要求活塞表面硬度为55～62HRC。

其中，20CrMnMo钢是较长期用来制造活塞的一种渗碳钢，名义化学成分（质量分数，%）：C0.17～0.24、Si0.20～0.40、Mn0.9～1.2、Mo0.2～0.3、Cr1.1～1.4。

用该钢制造的活塞的使用寿命已基本上与12CrNi3钢或12Cr2Ni4钢活塞的使用寿命相当，但其缺点是心部强度低，在工作过程中易出现冲击端面凹陷。

为了克服低碳渗碳钢活塞心部强度不足的缺点，可采用提高碳含量的渗碳钢35CrMoV来制造活塞，其名义化学成分（质量分数，%）：C0.30～0.38、Si0.17～0.37、Mn0.4～0.7、Mo0.2～0.3、Cr1.00～1.3、V0.10～0.20，这种材料碳含量较高，不但可以降低渗碳层的厚度，缩短渗碳时间，并且因淬火后心部强度高，从而克服了20CrMnMo钢活塞冲击端面易凹陷的缺点。

液压传动系统常见故障及解决措施分析液压传动系统是一种通过液体传输能量的传动系统，广泛应用于各种工业领域。

由于使用条件、设备老化、材料疲劳等因素，液压传动系统常常会出现故障。

以下是液压传动系统常见故障及解决措施的分析。

1. 油液泄漏：油液泄漏是液压传动系统中最常见的故障之一。

泄漏可能发生在管道连接处、密封件磨损处等地方。

解决措施包括检查并更换松动或磨损的管道连接，更换磨损的密封件，并确保正确安装密封件。

2. 油液污染：油液中的杂质和污染物会引起液压传动系统故障。

解决措施包括定期更换油液，清洁油箱和过滤器，使用高质量的滤芯以及定期检查和清洁液压元件。

3. 液压泵故障：泵是液压系统的核心组件，如果泵出现故障，会导致整个系统失效。

常见的泵故障包括泵内部磨损、密封件老化、进气等。

解决措施包括更换磨损的泵部件，更换老化的密封件，并确保泵的进气口处于正常状态。

4. 液压阀故障：液压阀是控制液压系统流量和方向的关键部件。

常见的阀故障包括卡阀、泄漏等。

解决措施包括清洁阀体和阀芯，更换磨损的阀芯密封件，并确保阀的电磁线圈和电气连接正常。

5. 缸体漏油：液压缸是液压传动系统的执行部件，如果缸体密封不良，会导致漏油现象。

解决措施包括检查并更换密封件，调整缸体连接部位，并确保缸体和活塞杆的表面光滑。

6. 液压管路振动：当液压传动系统运行时，有时会出现管路振动现象，这可能是由于管路设计不合理或液压元件安装不稳定导致的。

解决措施包括重新设计管路布局，增加支撑和减震装置，确保液压元件的牢固安装。

7. 液压泄漏噪音：许多液压系统在运行时会产生噪音，这可能是由于管路泄漏、阀阀芯松动或液压元件磨损导致的。

解决措施包括检查并更换松动的管路连接，修理或更换磨损的阀阀芯，更换磨损的液压元件，并确保液压系统中的油液是清洁的。

对于液压传动系统常见故障的解决措施，必须进行定期的检查和维护，保持设备的正常运行，并且在出现故障时及时采取正确的解决措施，以减少生产中断并延长设备使用寿命。

液压系统常见故障分析及维修方法液压系统在工业中应用广泛，然而常常会出现故障。

本文旨在分析液压系统的常见故障，并提供相应的维修方法。

以下是常见的液压系统故障及其解决方案：1. 液压系统压力不稳定故障原因：- 液压油污染严重- 液压系统中存在泄漏- 液压油粘度超过规定范围- 液压泵故障维修方法：- 定期更换液压油，并注意保持油池清洁- 检查液压系统的密封件，修复泄漏问题- 检查液压油的粘度，如有偏差需进行调整- 如果液压泵受损，及时更换或修理2. 液压系统工作缓慢故障原因：- 液压油温度过高- 液压泵进油口堵塞- 液压泵内部磨损维修方法：- 定期检查液压油的温度，如超过标准范围，考虑增加散热装置或更换液压油- 检查液压泵进油口，如有堵塞需要清除- 如果液压泵内部磨损严重，需要修理或更换泵体或泵内部零件3. 液压油泄漏故障原因：- 液压系统密封件老化或损坏- 系统安装不当- 油管松动或磨损维修方法：- 检查液压系统密封件，如有老化或损坏，及时更换- 检查液压系统的安装，确保无渗漏或松动- 检查油管连接，如有松动或磨损，及时进行修复或更换4. 液压执行机构动作不准确故障原因：- 液压执行机构内部存在异物或堵塞- 液压执行机构密封件老化或损坏维修方法：- 检查液压执行机构内部，清除可能存在的异物或堵塞- 检查液压执行机构的密封件，如有老化或损坏，及时更换5. 液压系统噪音大故障原因：- 液压油中存在气体- 液压泵内部损坏维修方法：- 检查液压油，如存在气体，需进行排气处理- 检查液压泵，如有损坏，及时修理或更换泵体或泵内部零件以上是液压系统常见故障的分析与维修方法，希望对您有所帮助。

在实际操作中，请运用这些方法进行故障排除，并定期维护液压系统，以确保其正常运行。

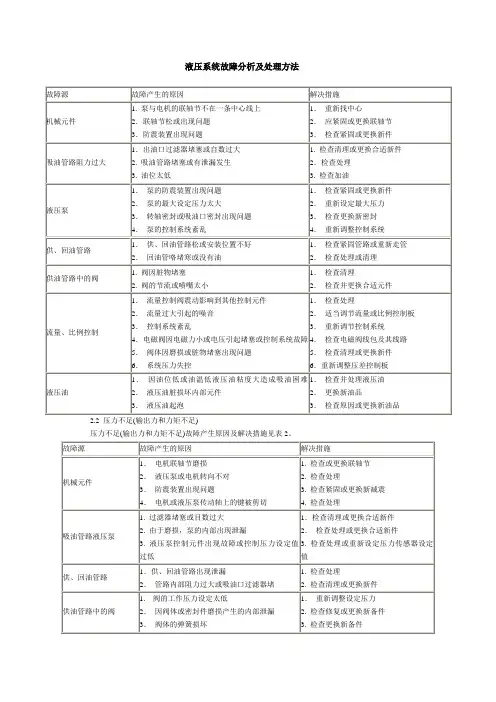

液压系统故障分析及处理方法
2.2 压力不足(输出力和力矩不足)
压力不足(输出力和力矩不足)故障产生原因及解决措施见表2。

2.3 油缸或马达紧急动作(压力和流量波动较大)
油缸或马达紧急动作(压力不口流量波动较大)故障产生原因及解决措施见表3。

2.4 工作时液压油温度过高
液压油温度过高故障产生原因及解决措施见表4。

2.5 液压油起泡
液压油起泡故障产生原因及解决措施见表5。

2.6 液压油缸动作不正常
液压油缸动作不正常故障产生原因及解决措施见表6。

2.7 工作时液压管路撞击或震动剧烈
工作时液压管路撞击或震动剧烈故障产生原因及解决措施见表7。

2.8 液压泵启动频繁
液压泵启动频繁故障原因及解决措施见表8。

液压传动系统常见故障及解决措施分析液压传动系统在工程机械、航空航天、冶金、石油化工等领域得到广泛应用，它具有传动效率高、传动动力大、反应速度快、可靠性高等优点。

液压传动系统也存在着一些常见的故障问题，今天我们就来分析一下液压传动系统常见故障及解决措施。

1. 液压系统泄漏故障液压系统泄漏是液压系统中最为常见的问题之一，如果液压系统存在泄漏，将会导致液压油压力下降，使得系统无法正常工作。

液压系统泄漏的原因可能是液压管路接头处密封不良、密封圈老化磨损、液压油箱内部密封件损坏等。

解决措施：（1）对于液压管路接头处密封不良的情况，可以重新拧紧螺母，或者更换密封垫片。

（2）对于密封圈的老化磨损，需要及时更换密封圈，保证密封效果。

（3）液压油箱内部密封件损坏时，需要清洗油箱，并更换密封件。

2. 液压系统压力过高或过低故障液压系统的工作压力是由泵站输出的压力决定的，如果液压系统的压力过高或者过低都会导致液压系统无法正常工作。

这种故障可能是由于液压泵的失效、阀门堵塞、泄漏等原因引起的。

解决措施：（1）对于液压泵的失效，需要及时更换液压泵。

（2）对于阀门的堵塞，需要清洗或更换阀门。

（3）对于泄漏的情况，需要按照前面提到的方法进行处理。

液压系统在工作过程中如果出现异常振动或噪音，说明液压系统可能存在问题。

液压系统振动或噪音的原因可能是由于液压泵失调、阀门不稳定、油液污染等引起的。

液压传动系统常见故障及解决措施可以通过定期的检查维护来避免和解决。

只有及时发现问题，采取正确的解决措施，才能保证液压传动系统的正常工作，延长设备的使用寿命。

希望大家在使用液压传动系统的能够加强对其维护及检查，确保其安全可靠的工作。

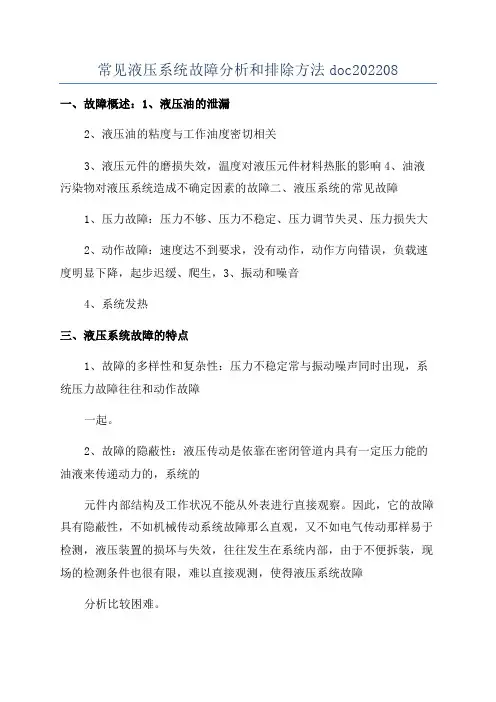

常见液压系统故障分析和排除方法doc202208一、故障概述：1、液压油的泄漏2、液压油的粘度与工作油度密切相关3、液压元件的磨损失效，温度对液压元件材料热胀的影响4、油液污染物对液压系统造成不确定因素的故障二、液压系统的常见故障1、压力故障：压力不够、压力不稳定、压力调节失灵、压力损失大2、动作故障：速度达不到要求，没有动作，动作方向错误，负载速度明显下降，起步迟缓、爬生，3、振动和噪音4、系统发热三、液压系统故障的特点1、故障的多样性和复杂性：压力不稳定常与振动噪声同时出现，系统压力故障往往和动作故障一起。

2、故障的隐蔽性：液压传动是依靠在密闭管道内具有一定压力能的油液来传递动力的，系统的元件内部结构及工作状况不能从外表进行直接观察。

因此，它的故障具有隐蔽性，不如机械传动系统故障那么直观，又不如电气传动那样易于检测，液压装置的损坏与失效，往往发生在系统内部，由于不便拆装，现场的检测条件也很有限，难以直接观测，使得液压系统故障分析比较困难。

3、引起同一故障的原因和同一原因引起故障的多样性一个故障有多种可能的原因，而且这些原因常常是互相交织，相互影响，如系统压力达不到要求，其产生原因可能是泵引起的，也可能是溢流阀引起的，还可能是中心回转体引起的，此外，系统的执行元件的泄漏也会引起系统压力不足。

液压系统中的一个故障可能多种多样的故障，例如：同样是混入空气，轻则会引起流量、压力的波动，严重时会引起泵吸不进油。

对于一种症状有多种可能原因的情形：应采取有效手段剔除不存在的原因，对于一个故障源产生多个症状的情形，可利用多个症状的组合来确定故障源。

故障产生的偶然性：液压系统在运行过程中，会受到各种各样的随机性因素影响，尤其是污染物的浸入，如阻尼孔的堵死、换向阀阀芯的卡死，电磁铁吸合不正常等等，这些故障没有一定的规律可循。

4、典型故障1）泄漏和堵塞，泄漏又分为内泄漏和外泄漏。

内漏是指液压元件内部的油液从高压区域到低压区域的泄漏，它会使液压系统的压力降低，执行元件不能正常工作，外漏是液压系统内的油液流到液压系统外部的泄漏，它污染环境和设备。

液压系统常见故障及解决方法液压系统作为工程机械中重要的动力传递和控制系统，常常会出现各种故障。

了解液压系统常见故障及解决方法，对于保障设备的正常运行和延长设备的使用寿命具有重要意义。

本文将针对液压系统常见故障进行分析，并提供相应的解决方法，希望能够对广大工程机械从业人员有所帮助。

一、液压系统漏油。

液压系统漏油是液压系统常见故障之一，主要表现为油管、接头、阀体等部位出现泄漏现象。

漏油会导致液压系统压力下降，影响系统的正常工作。

解决方法是及时检查液压管路和接头的紧固情况，更换老化的密封件，并且定期进行液压系统的维护保养。

二、液压泵异响。

液压泵在工作时出现异响，通常是由于液压泵内部零部件磨损、液压油污染等原因引起的。

解决方法是定期更换液压油，清洗液压泵滤芯，及时修理或更换磨损严重的零部件。

三、液压缸失效。

液压缸失效会导致工程机械无法正常工作，严重影响工作效率。

液压缸失效的原因可能是密封件老化、缸筒内壁磨损等。

解决方法是定期检查液压缸的工作状态，及时更换老化的密封件，保持液压缸的正常工作状态。

四、液压阀故障。

液压阀在工作中可能会出现卡滞、泄漏等故障，影响液压系统的正常工作。

解决方法是定期检查液压阀的工作情况，清洗阀芯，更换损坏的零部件，保持液压阀的灵活性和密封性。

五、液压油温过高。

液压油温过高会导致液压系统的工作效率降低，甚至引起液压元件的损坏。

解决方法是增加液压油冷却装置，定期更换液压油，保持液压系统的正常工作温度。

六、液压系统压力不稳定。

液压系统压力不稳定会导致工程机械在工作过程中产生震动、噪音等现象，严重影响工作效率和安全性。

解决方法是检查液压泵、液压阀等元件的工作状态，调整液压系统的压力，保持系统的稳定性。

总结：液压系统在工程机械中起着至关重要的作用，因此对液压系统常见故障及解决方法进行深入了解，对于保障设备的正常运行和延长设备的使用寿命具有重要意义。

在日常工作中，我们应该加强对液压系统的维护保养，及时发现并解决液压系统的故障，确保设备的安全运行和高效工作。

液压传动系统常见故障及解决措施分析液压传动系统是工程机械中常用的一种传动方式，它具有功率密度大、传动平稳、精度高等优点，但是在使用过程中也会遇到一些常见的故障。

本文将针对液压传动系统常见故障进行分析，并提出相应的解决措施，以便工程师和技术人员在实际工作中能够更加有效地解决问题。

一、液压传动系统常见故障1. 漏油液压传动系统中最常见的故障之一就是漏油。

漏油会导致传动系统压力下降，甚至完全失效。

漏油的原因可能是密封件损坏、接头松动、油管磨损等。

当系统出现漏油时，需要及时检查漏油的位置和原因，以免造成更严重的后果。

2. 油温过高液压系统工作时会产生摩擦和热量，如果散热不良或者油液质量不佳，就会导致油温过高。

油温过高会降低液压油的粘度和润滑性能，加剧液压元件的磨损，甚至使油液氧化变质。

及时检查液压油的温度，并采取合适的散热措施和选用适当质量的液压油是很重要的。

3. 液压泵异音液压泵异音可能是由于进气、液压泵内部磨损、过载等原因引起的。

异音的出现表明液压系统出现了问题，需要及时排除。

液压缸是液压传动系统中的重要元件，如果出现漏油，会导致传动不稳定，甚至失效。

液压缸漏油的原因可能是密封件老化、缺乏润滑、工作负荷过大等，需要及时更换密封件或调整工作条件。

5. 液压阀动作不灵敏液压阀在液压传动系统中起着控制流量、方向、压力等作用，如果液压阀动作不灵敏，会影响系统的控制精度和稳定性。

动作不灵敏的原因可能是阀芯卡死、阀芯密封不良、阀芯磨损等，需要及时清洗和更换液压阀。

以上所述仅是液压传动系统常见故障中的一部分，液压系统的故障种类繁多，因此在实际工作中需要综合考虑各种因素，并及时采取相应的措施进行排除。

对于液压传动系统中的漏油问题，首先需要确定漏油的位置和原因，然后针对性地进行处理。

可以采取更换密封件、加固接头、更换油管等措施。

在更换密封件时，要选择质量可靠的密封件，并在更换完成后进行严格的检查和测试，确保不会再次出现漏油问题。
