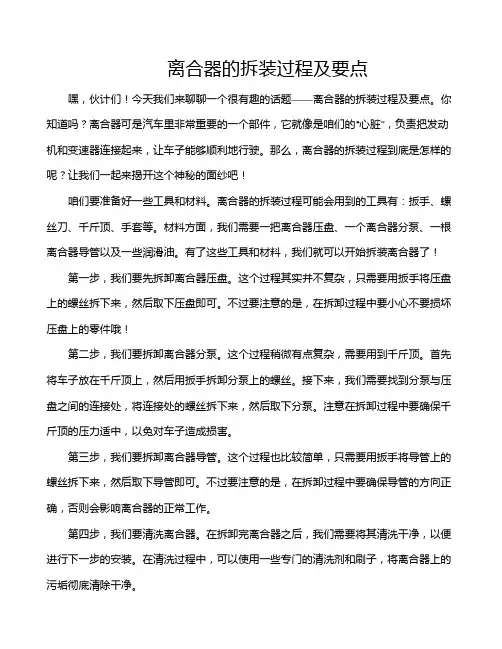

离合器的拆装过程及要点嘿,伙计们!今天我们来聊聊一个很有趣的话题——离合器的拆装过程及要点。
你知道吗?离合器可是汽车里非常重要的一个部件,它就像是咱们的“心脏”,负责把发动机和变速器连接起来,让车子能够顺利地行驶。
那么,离合器的拆装过程到底是怎样的呢?让我们一起来揭开这个神秘的面纱吧!咱们要准备好一些工具和材料。
离合器的拆装过程可能会用到的工具有:扳手、螺丝刀、千斤顶、手套等。
材料方面,我们需要一把离合器压盘、一个离合器分泵、一根离合器导管以及一些润滑油。
有了这些工具和材料,我们就可以开始拆装离合器了!第一步,我们要先拆卸离合器压盘。
这个过程其实并不复杂,只需要用扳手将压盘上的螺丝拆下来,然后取下压盘即可。
不过要注意的是,在拆卸过程中要小心不要损坏压盘上的零件哦!第二步,我们要拆卸离合器分泵。
这个过程稍微有点复杂,需要用到千斤顶。
首先将车子放在千斤顶上,然后用扳手拆卸分泵上的螺丝。
接下来,我们需要找到分泵与压盘之间的连接处,将连接处的螺丝拆下来,然后取下分泵。
注意在拆卸过程中要确保千斤顶的压力适中,以免对车子造成损害。
第三步,我们要拆卸离合器导管。
这个过程也比较简单,只需要用扳手将导管上的螺丝拆下来,然后取下导管即可。
不过要注意的是,在拆卸过程中要确保导管的方向正确,否则会影响离合器的正常工作。
第四步,我们要清洗离合器。
在拆卸完离合器之后,我们需要将其清洗干净,以便进行下一步的安装。
在清洗过程中,可以使用一些专门的清洗剂和刷子,将离合器上的污垢彻底清除干净。
第五步,我们要组装离合器。
在清洗完离合器之后,我们需要将其重新组装起来。
首先将压盘安装到变速器上,然后将分泵安装到压盘上。
接下来,将导管安装到分泵上,并确保导管的方向正确。
将润滑油加入离合器中,以保证其正常工作。
好了,经过以上五个步骤,我们的离合器就拆装完成了。
这只是整个过程的一部分,还有很多细节需要注意。
不过只要我们按照正确的步骤进行操作,相信大家都能够轻松完成离合器的拆装工作。

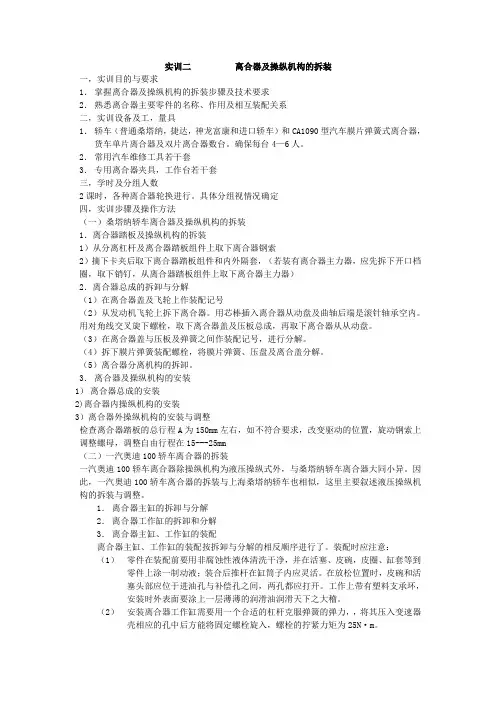

实训二离合器及操纵机构的拆装一,实训目的与要求1.掌握离合器及操纵机构的拆装步骤及技术要求2.熟悉离合器主要零件的名称、作用及相互装配关系二,实训设备及工,量具1.轿车(普通桑塔纳,捷达,神龙富康和进口轿车)和CA1090型汽车膜片弹簧式离合器,货车单片离合器及双片离合器数台。
确保每台4—6人。
2.常用汽车维修工具若干套3.专用离合器夹具,工作台若干套三,学时及分组人数2课时,各种离合器轮换进行。
具体分组视情况确定四,实训步骤及操作方法(一)桑塔纳轿车离合器及操纵机构的拆装1.离合器踏板及操纵机构的拆装1)从分离杠杆及离合器踏板组件上取下离合器钢索2)摘下卡夹后取下离合器踏板组件和内外隔套,(若装有离合器主力器,应先拆下开口档圈,取下销钉,从离合器踏板组件上取下离合器主力器)2.离合器总成的拆卸与分解(1)在离合器盖及飞轮上作装配记号(2)从发动机飞轮上拆下离合器。
用芯棒插入离合器从动盘及曲轴后端是滚针轴承空内。
用对角线交叉旋下螺栓,取下离合器盖及压板总成,再取下离合器从从动盘。
(3)在离合器盖与压板及弹簧之间作装配记号,进行分解。
(4)拆下膜片弹簧装配螺栓,将膜片弹簧、压盘及离合盖分解。
(5)离合器分离机构的拆卸。
3.离合器及操纵机构的安装1)离合器总成的安装2)离合器内操纵机构的安装3)离合器外操纵机构的安装与调整检查离合器踏板的总行程A为150mm左右,如不符合要求,改变驱动的位置,旋动钢索上调整螺母,调整自由行程在15---25mm(二)一汽奥迪100轿车离合器的拆装一汽奥迪100轿车离合器除操纵机构为液压操纵式外,与桑塔纳轿车离合器大同小异。
因此,一汽奥迪100轿车离合器的拆装与上海桑塔纳轿车也相似,这里主要叙述液压操纵机构的拆装与调整。
1.离合器主缸的拆卸与分解2.离合器工作缸的拆卸和分解3.离合器主缸、工作缸的装配离合器主缸、工作缸的装配按拆卸与分解的相反顺序进行了。
装配时应注意:(1)零件在装配前要用非腐蚀性液体清洗干净,并在活塞、皮碗,皮圈、缸套等到零件上涂一制动液;装合后推杆在缸筒子内应灵活。

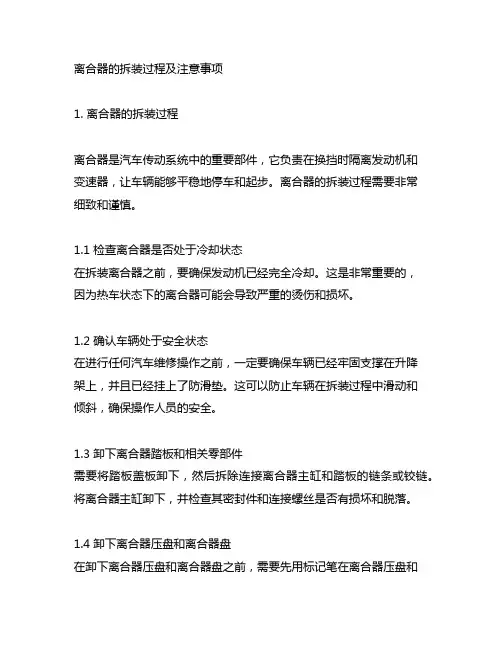

离合器的拆装过程及注意事项1. 离合器的拆装过程离合器是汽车传动系统中的重要部件,它负责在换挡时隔离发动机和变速器,让车辆能够平稳地停车和起步。
离合器的拆装过程需要非常细致和谨慎。
1.1 检查离合器是否处于冷却状态在拆装离合器之前,要确保发动机已经完全冷却。
这是非常重要的,因为热车状态下的离合器可能会导致严重的烫伤和损坏。
1.2 确认车辆处于安全状态在进行任何汽车维修操作之前,一定要确保车辆已经牢固支撑在升降架上,并且已经挂上了防滑垫。
这可以防止车辆在拆装过程中滑动和倾斜,确保操作人员的安全。
1.3 卸下离合器踏板和相关零部件需要将踏板盖板卸下,然后拆除连接离合器主缸和踏板的链条或铰链。
将离合器主缸卸下,并检查其密封件和连接螺丝是否有损坏和脱落。
1.4 卸下离合器压盘和离合器盘在卸下离合器压盘和离合器盘之前,需要先用标记笔在离合器压盘和飞轮上标记对应的位置。
按照厂家要求的顺序和力度逐步松开离合器压盘上的螺丝。
拆下离合器盘,并检查其磨损程度和变形情况。
1.5 清洁和更换相关零部件在进行拆装过程中,需要对离合器主缸、离合器压盘、离合器盘等部件进行清洁和检查。
若发现有损坏或磨损严重的零部件,需要及时更换并进行调整。
2. 注意事项在进行离合器的拆装过程中,需要注意以下几点事项:2.1 注意安全在拆装离合器时,一定要保证操作人员的安全。
使用升降架和防滑垫,严格按照操作规程进行操作,确保不会发生意外情况。
2.2 仔细标记零部件在卸下离合器压盘和离合器盘时,要用标记笔在相关零部件上标记对应的位置,以确保在安装时能够正确对位。
2.3 避免油污和灰尘在拆装过程中,要尽量避免油污和灰尘进入离合器内部,以免影响其正常工作。
2.4 严格按照厂家要求进行操作在进行离合器的拆装过程中,要严格按照汽车厂家的要求进行操作,包括拆卸顺序、紧固力度和安装方法等。
3. 个人观点和理解离合器作为汽车传动系统中的重要部件,其拆装过程需要非常细致和谨慎。
