自恢复式过欠压保护器的设计原理
自复式过欠压保护器适用于单相交流电压220V，频率50Hz，额定工作电流60A及以下的用户或负载。
独立自复式过欠压保护器又名：自恢复过欠电压保护器，过欠电压保护器，自动复位过欠电压保护器，过欠压保护器，全自动过欠压保护器，单相过欠压保护器，过电压、欠电压保护器，自复式过电压、欠电压保护器。
作为由中性线故障引起的单相线路过欠电压对单相用电设备的保护。
主要用于住宅分户箱进线或需要保护单相用电设备的配电线路的保护。
自复式的过欠压保护器工作原理框图
图1为自复式过欠压保护器原理框图，由电源电路、电压采样电路、微处理器、工作状态指示电路、驱动电路、磁保持继电器、储能滤波电容组成。
电源电路输入端为电源进线端，输出直流电源，为微处理器、驱动电路、磁保持继电器、储能滤波电容供电。
电压采样电路输入端为电网电压，输出电压信号给微处理器。
微处理器输出两组信号，一组为工作状态信号，输出给工作状态指示电路，另一路为驱动信号，输出给驱动电路，由驱动电路驱动磁保持继电器。
储能电容为磁保持继电器提供瞬时动作能量。
自复式的过欠压保护器原理图
图2为自复式过欠压保护器原理图，工作原理为：当电网上电后，微处理。
带自检测按键，后续定期可以检测设备是否正常工作，保证用电安全。
单相电源电源过压保护电源欠压保护自复式过 欠压保护器(防雷)TPS2201电源系统因缺相、三相不平衡、铁磁谐振、高压断线等故障引起的低压侧电压超出安全范围时，正在使用的家用电器、办公自动化设备、照明等电子产品几秒内就会损坏。
能实现电源过压、欠压的保护, 是人们多年来的愿望。
大恒根据多年防雷产品设计经验,经过一系列试验,开发成功自复式电源过压、欠压保护器--TPS220。
TPS220采用35mm 卡轨安装, 有16A 、32A 、40A 、50A 、63A 五个规格, 当电源电压超过或低于安全值时,保护器立即断电, 当电压恢复到安全值时, 保护器经延时后自动接通电源。
对办公设备、家庭电器等能够进行全方位的保护,填补了雷电保护的空白。
适合空调器、通讯设备、家用电器、办公设备、 工业电子控制产品等电源过压、欠压保护之用。
产品符合JGJ242-2011标准。
用途与特点厦门大恒科技的TPS220历经五代技术革新，2009年开始出口马来西亚、印尼、俄罗斯、乌克兰、菲律宾等国家。
依据欧盟绿色环保标准，产品功耗低于1.4W ，为客户每年节省电费百余元。
应国外客户要求，TPS220内部具有雷电防护功能，更加体贴地为客户家用电器的安全着想。
2为了让客户更加满意31）实现能让客户满意的品质等级2）在ISO9001的基础上,建立品质监控系统,不断改进。
3）通过全体员工的参与,推进品质保证活动。
品质基础方针4安装尺寸TPS220内部结构INLNL N52.464.814.48 6844 2大恒承诺安全。

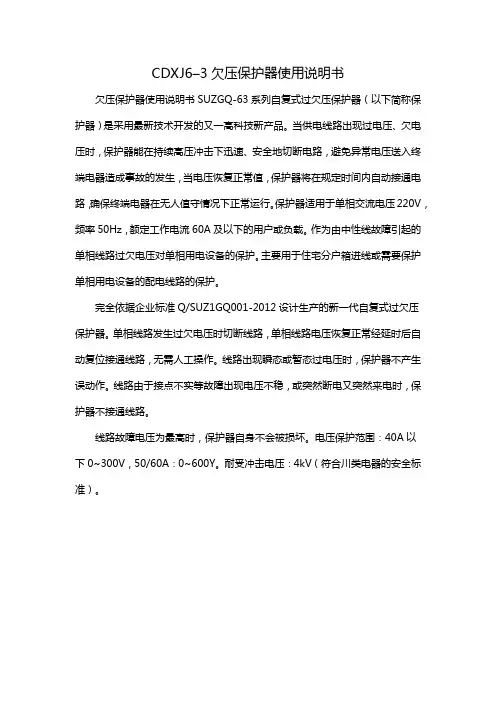

CDXJ6–3欠压保护器使用说明书
欠压保护器使用说明书SUZGQ-63系列自复式过欠压保护器（以下简称保护器）是采用最新技术开发的又一高科技新产品。
当供电线路出现过电压、欠电压时，保护器能在持续高压冲击下迅速、安全地切断电路，避免异常电压送入终端电器造成事故的发生，当电压恢复正常值，保护器将在规定时间内自动接通电路，确保终端电器在无人值守情况下正常运行。
保护器适用于单相交流电压220V，频率50Hz，额定工作电流60A及以下的用户或负载。
作为由中性线故障引起的单相线路过欠电压对单相用电设备的保护。
主要用于住宅分户箱进线或需要保护单相用电设备的配电线路的保护。
完全依据企业标准Q/SUZ1GQ001-2012设计生产的新一代自复式过欠压保护器。
单相线路发生过欠电压时切断线路，单相线路电压恢复正常经延时后自动复位接通线路，无需人工操作。
线路出现瞬态或暂态过电压时，保护器不产生误动作。
线路由于接点不实等故障出现电压不稳，或突然断电又突然来电时，保护器不接通线路。
线路故障电压为最高时，保护器自身不会被损坏。
电压保护范围：40A以
下0~300V，50/60A：0~600Y。
耐受冲击电压：4kV（符合川类电器的安全标准）。
过欠压保护器原理及接线图分析过欠压保护器原理及接线图分析自复式过欠压保护器又名，自恢复过欠电压保护器,过欠电压保护器,自动复位过欠电压保护器,过欠压保护器,全自动过欠压保护器,单相过欠压保护器，过电压、欠电压保护器,自复式过电压、欠电压保护器。
当市电电压超过保护器的设定过压动作电压值或低于保护器的欠电压动作电压值时，保护器能迅速、可靠地切断电路，以达到保护电器安全。
当市电电压恢复正常时，保护器能自动延时接通电源、恢复供电，所有功能全部自动实施、无需人员操作。
面板上的发光二极管能指示保护器工作状况。
指示灯绿灯是工作电源指示，指示灯红灯不亮时正常供电，红灯亮时保护功能启动切断供电。
实物图：主要技术参数辑1、工作电压：AC220V、频率50Hz2、产品规格：20A、32A、40A、50A、60A（阻性）3、负载功率：4.4KVA、6.6KVA、8.8KVA、11KVA、13.2KVA4、过压动作切断值：AC270±5V5、过压恢复值：AC255±5V6、欠压动作切断值：AC170±5V7、欠压恢复值：AC185±5V8、断电后送电延时：30±10秒9、动作延时时间： ≤1秒10、自身功耗：≤2W11、电气机械寿命：≥10万次12、外形尺寸：85.5×45×66mm(长×宽×高)。
特性1 单相线路发生过欠电压时切断线路，单相线路电压恢复正常经延时后自动复位接通线路，无需人工操作。
2 线路出现瞬态或暂态过电压时，保护器不产生误动作。
3 线路由于接点不实等故障出现电压不稳,或突然断电又突然来电时，保护器不接通线路。
4 线路故障电压为最高时，保护器自身不会被损坏。
5 保护器呈反时限动作特性，动作时间≤1s。
6 电压保护范围：40A以下0～450V，50/60A ：0～600V。
7 耐受冲击电压：4kV（符合Ⅲ类电器的安全标准）。
56作者简介：钱金川(1966- )，男，高级工程师，大专，从事自动化控制工作。
钱金川(浙江泰华电器有限公司，浙江 温州 325604)摘 要：自恢复式过欠压保护器(OUPA)是近来电器保护器新增类别。
介绍了OUPA 的分类，并从OUPA 的工作原理框图、过欠压值的设定、动作特性试验电路以及使用注意事项等方面进行了详细的阐述，指出从市场需求看，不仅有过欠压保护且还具有过流保护的OUPA，在用电保护方面的应用前景将愈发广泛。
关键词：自恢复式过欠压保护器；动作特性；特性试验中图分类号：TM588.1 文献标识码：B 文章编号：1007-3175(2020)05-0056-05Abstract: The overvoltage/undervoltage protective device with auto-reclosing function (OUPA) is a new type of electrical protector re -cently. This article introduces the classification of protectors OUPA, and elaborates in detail from the working principle block diagram of OUPA, the setting of overvoltage and undervoltage values, the operating characteristic test circuit, and precautions for use. The article points out that from the perspective of market demand, OUPA not only has over- and under-voltage protection, but also has over-current protection, and its application prospects in power protection will become more extensive.Key words: overvoltage/undervoltage protective device with auto-reclosing function; action characteristic; characteristics testQIAN Jin-chuan（Zhejiang Taihua Electric Appliance Co., Ltd, Wenzhou 325604, China ）Analysis of Operation Principle and Action Characteristic Test Circuit of Overvoltage/Undervoltage Protective Device with Auto-Reclosing Function自恢复式过欠压保护器原理及动作特性试验电路分析0 引言自恢复式过欠压保护器(以下简称OUPA)可以检测线路过欠压状态，并能给予保护，如线路电压恢复后可自行闭合恢复[1]。
