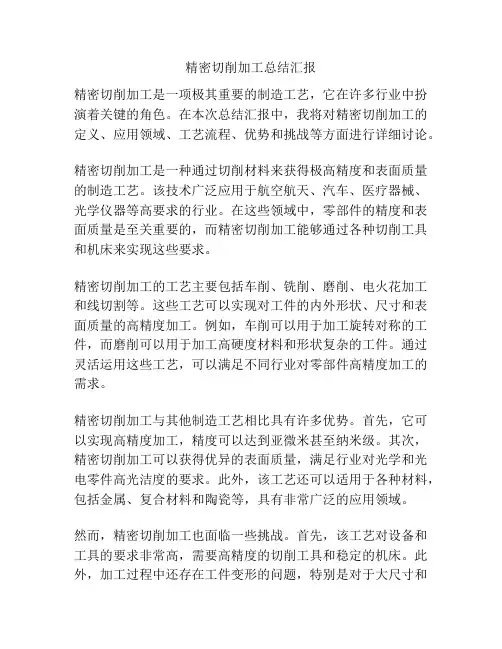

精密切削加工总结汇报精密切削加工是一项极其重要的制造工艺,它在许多行业中扮演着关键的角色。
在本次总结汇报中,我将对精密切削加工的定义、应用领域、工艺流程、优势和挑战等方面进行详细讨论。
精密切削加工是一种通过切削材料来获得极高精度和表面质量的制造工艺。
该技术广泛应用于航空航天、汽车、医疗器械、光学仪器等高要求的行业。
在这些领域中,零部件的精度和表面质量是至关重要的,而精密切削加工能够通过各种切削工具和机床来实现这些要求。
精密切削加工的工艺主要包括车削、铣削、磨削、电火花加工和线切割等。
这些工艺可以实现对工件的内外形状、尺寸和表面质量的高精度加工。
例如,车削可以用于加工旋转对称的工件,而磨削可以用于加工高硬度材料和形状复杂的工件。
通过灵活运用这些工艺,可以满足不同行业对零部件高精度加工的需求。
精密切削加工与其他制造工艺相比具有许多优势。
首先,它可以实现高精度加工,精度可以达到亚微米甚至纳米级。
其次,精密切削加工可以获得优异的表面质量,满足行业对光学和光电零件高光洁度的要求。
此外,该工艺还可以适用于各种材料,包括金属、复合材料和陶瓷等,具有非常广泛的应用领域。
然而,精密切削加工也面临一些挑战。
首先,该工艺对设备和工具的要求非常高,需要高精度的切削工具和稳定的机床。
此外,加工过程中还存在工件变形的问题,特别是对于大尺寸和细长的工件来说更加明显。
同时,精密切削加工的工艺参数选择和优化也是一个复杂的任务,需要对材料、切削力、温度等因素进行综合考量。
为了解决这些挑战,我们可以借助先进的切削技术和工艺改进来提高效率和质量。
例如,通过引入高速切削和超精密切削技术,可以提高加工速度和表面质量。
另外,通过优化刀具和刀具材料的选择,可以降低切削力和热变形。
总之,精密切削加工是一项不可或缺的制造工艺,具有广泛的应用领域和重要的经济意义。
在未来,随着科技的进步和工艺的改进,精密切削加工将会进一步提高加工效率和质量,为各行业的发展做出更大的贡献。
常用精密加工和超精密加工方法(1)钻削加工:是将工件上的金属材料在刀具作用下进行来回转动,把车削面旋转出来,是加工圆柱形、锥形、凹形孔和凹陷、螺纹等零部件表面等的单一机床加工方法。
(2)车削加工:是指加工零件时借助车刀切削,用于加工外螺纹、花键、形状方程式曲面及其他复杂曲面等外形精密零部件。
(3)铣削加工:是指利用滚筒式或刀片式的刀具的移动和旋转,把工件表面形成各种曲面的一种机床加工方法,主要用于加工工件体上的平面、槽、沟等工件表面。
(4)磨削加工:是指采用研磨轮加工工件表面,采用悬磨或抛光技术将其加工精度提高,使其表面光洁度、粗糙程度达到要求的一种机床加工方法。
(5)拉铆加工:是指拉铆头将两个工件紧固在一起,从而使两个工件处于相对固定的位置,而不受旋转影响的一种加工方法,是将机械元件拉铆加工的技术。
(1)水切削加工:是将工件表面由削刀削成薄片,然后由水冲刷把薄片去除,达到精密加工表面粗糙度和平整度要求的一种加工方法。
(2)气刀加工:是将刀具用空气喷射动力使得刀具旋转,切削工件的加工方法,可以实现高速、大功率的切削,适用于切削金属界面、铸件、钢材等表面加工。
(3)超声波加工:是指使用超声波让工件表面产生振动,来切削、拉分和焊接工件表面等加工方法,可以达到更高的精度和更小的表面粗糙度,并且可以实现连续加工。
(4)电火花加工:是一种快速高效的切削方法,主要是通过产生火花后,再通过冲击脉冲和热能来融化微小部份表面材料,从而实现准确切削的一种加工方法。
(5)激光加工:是通过产生强大的激光能,对工件表面进行破碎溶解而实现加工的一种加工方法,可以获得极高的切削精度、平整度和极好的加工质量,和小尺寸孔、槽加工。
超精密切削加工技术介绍
超精密加工技术是适应现代高科技的需要而发展起来的先进制造技术, 是高科技尖端产品开发中不可或缺的关键技术, 是一个国家制造业水平重要标志, 是先进制造技术基础和关键, 也是装备现代化不可缺少的关键技术之一, 在军用和民用工业中有着十分广阔的应用前景。
金刚石超精密切削技术, 是超精密加工技术发展最早的、应用最为广泛的技术之一。
超精密切削加工技术
1、超精密切削的历史
60年代初,由于宇航用的陀螺,计算机用的磁鼓、磁盘,光学扫描用的多面棱镜,大功率激光核聚变装置用的大直径非圆曲面镜,以及各种复杂形状的红外光用的立体镜等等,各种反射镜和多面棱镜精度要求极高,使用磨削、研磨、抛光等方法进行加工,不但加工成本很高,而且很难满足精度和表面粗糙度的要求。
为此,研究、开发了使用高精度、高刚度的机床和金刚石刀具进行切削加工的方法加工。
2、超精密切削加工的应用
(1)平面镜的切削
平面度
金刚石刀具
1、金刚石刀具特点
金刚石刀具拥有很高的高温强度和硬度,而且材质细密,经过精细研磨,切削刃可磨得极为锋利,表面粗糙度值很小,因此可进行镜面切削。
金刚石刀具超精密切削主要用于加工铜、铝等有色金属,如高密度硬磁盘的铝合金基片、激光器的反射镜、复印机的硒鼓、光学平面镜,凹凸镜、抛物面镜等。
超精切削刀具材料有天然金刚石,人造单晶金刚石。
金刚石刀具磨损的常见形式为机械磨损和破损。
机械磨损——机械摩擦、非常微小;破损。
精密和超精密加⼯复习整理资料1.精密和超精密加⼯⽬前包含的三个领域:超精密切削、精密和超精密磨削研磨和精密特种加⼯2.超精密加⼯中超稳定的加⼯环境条件主要指(恒温)、(恒湿)、(防振)和(超净)四个⽅⾯的条件。
3.电⽕花型腔加⼯的⼯艺⽅法有:(单电极平动法)、(多电极更换法)、(分解电极法)、简单电极数控创成法等。
4.超精密加⼯机床的总体布局形式主要有以下⼏种:(T形布局)、(⼗字形布局)、(R-θ布局)、(⽴式结构布局)等。
5.实现超精密加⼯的技术⽀撑条件主要包括:(超精密加⼯机理与⼯艺⽅法)、(超精密加⼯机床设备)、(超精密加⼯⼯具)、(精密测量和误差补偿)、⾼质量的⼯件材料、超稳定的加⼯环境条件等。
6.激光加⼯设备主要包括电源、(激光器)、(光学系统)、(机械系统)、控制系统、冷却系统等部分。
7.精密和超精密加⼯机床主轴轴承的常⽤形式有(液体静压轴承)和(空⽓静压轴承)。
8.⾦刚⽯晶体的激光定向原理是利⽤⾦刚⽯在不同结晶⽅向上(因晶体结构不同⽽对激光反射形成不同的衍射图像)进⾏的。
9.电⽕花加⼯蚀除⾦属材料的微观物理过程可分为(介质电离击穿)、(介质热分解、电极材料熔化、⽓化)、(蚀除物抛出)和(间隙介质消电离)四个阶段。
10.超精密加⼯机床的关键部件主要有:(精密主轴部件)、(导轨部件)和(进给驱动系统)等。
11.三束加⼯是指电⼦束、离⼦束和激光束。
12.所谓空⽓洁净度是指空⽓中含尘埃量多少的程度。
13.⼯业⽣产中常见的噪声主要有空⽓动⼒噪声、机械噪声和电磁噪声。
14.纳⽶级加⼯精度包含:纳⽶级尺⼨精度、纳⽶级⼏何形状精度、纳⽶级表⾯质量。
15.超精密切削时积屑瘤的⽣成规律:1)在低速切削时,h0值⽐较稳定;在中速时值不稳定。
2)在进给量f很⼩时,h0较⼤3)在背吃⼑量a p<25um时,h0变化不⼤;在a p>25um时,h0将随a p的值增⼤⽽增⼤。
16.超精密切削时积屑瘤对切削过程的影响:积屑瘤⾼时切削⼒⼤,积屑瘤⼩时切削⼒⼩。
精密磨削(Precision Grinding)newmaker1 前言磨削(Grinding)是一种利用磨轮(Grinding Wheel)作高速旋转及微小深度(微小量),磨削工件表面或内孔,以获得精密形状及表面粗度的加工技术。
磨削加工的特色:(1)每一颗微细磨粒,其作用相当于一把细微刀刃,磨削加工,如同无数细微刀刃同时切削。
(2)可磨削硬脆材料,如硬化钢、玻璃、碳化物及陶瓷等。
(3)磨削去除率小(Low Material Removal Rate)(4)磨削速率(Cutting Speed)大,进给率(Feed Rate)及磨削深度(Depth of cut)均小,因此比马力(Specific Horse Power)相当大HPs (Specific Horse Power)=HP(Horse Power)/MRR(Material Removal Rate)2 深进缓给磨削(Creep Feed Grinding)所谓深进缓给磨削(Creep Feed Grinding)简称(C.F.G),与一般的平面磨削不一样,磨削深度(Depth of cut)增加数倍至数十倍,而进给率(Feed Rate)以相同的倍数减慢,可以增加磨削速率及增进工作表面粗度的磨削技术。
CFG 机制示意图,如图(一)所示。
图一CFG机制示意图CFG磨床之特色:(1)磨削深度(即磨削量)大,具备减震装置(Damping Device),以维持静,动平衡。
(2)软质磨轮增进工件表面粗度。
(3)为保持磨轮表面,不被磨屑阻塞,经常保持在锐利状态,因此在其上方按装表面含有钻石磨粒之整修砂轮(Dressing Wheel),在制程中,不断整修磨轮,使其保持真圆度及锐利状态,以维持工件品质之稳定性。
(4)为维持一定的切削速率(Cutting Speed)及磨削深度,磨轮转速不但可以无段变速,并且能够自动下降以获得理想且一致的工件品质。
