模电实验报告2篇Experimental report of analog electricity汇报人：JinTai College模电实验报告2篇前言：报告是按照上级部署或工作计划，每完成一项任务，一般都要向上级写报告，反映工作中的基本情况、工作中取得的经验教训、存在的问题以及今后工作设想等，以取得上级领导部门的指导。

本文档根据申请报告内容要求展开说明，具有实践指导意义，便于学习和使用，本文档下载后内容可按需编辑修改及打印。

本文简要目录如下：【下载该文档后使用Word打开，按住键盘Ctrl键且鼠标单击目录内容即可跳转到对应篇章】1、篇章1：模电实验报告2、篇章2：模电实验报告篇章1:模电实验报告在本学期的模电实验中一共学习并实践了六个实验项目，分别是：①器件特性仿真；②共射电路仿真；③常用仪器与元件；④三极管共射级放大电路；⑤基本运算电路；⑥音频功率放大电路。

实验中，我学到了PISPICE等仿真软件的使用与应用，示波器、信号发生器、毫伏表等仪器的使用方法，也见到了理论课上学过的三极管、运放等元件的实际模样，结合不同的电路图进行了实验。

当学过的理论知识付诸实践的时候，对理论本身会有更具体的了解，各种实验方法也为日后更复杂的实验打下了良好的基础。

几次的实验让我发现，预习实验担当了不可或缺的作用，一旦对整个实验有了概括的了解，对理论也有了掌握，那实验做起来就会轻车熟路，而如果没有做好预习工作，对该次实验的内容没有进行详细的了解，就会在那里问东问西不知所措，以致效率较低，完成的时间较晚。

由于我个人对模电理论的不甚了解，所以在实验原理方面理解起来可能会比较吃力，但半学期下来发现理论知识并没有占过多的比例，而主要是实验方法与解决问题的方法。

比如实验前先要检查仪器和各元件（尤其如二极管等已损坏元件）是否损坏；各仪器的地线要注意接好；若稳压源的电流示数过大，证明电路存在问题，要及时切断电路以免元件的损坏，再调试电路；使用示波器前先检查仪器是否故障，一台有问题的示波器会给实验带来很多麻烦。

模电实验报告-实验⼆两级放⼤电路实验模电实验报告实验名称：实验时间：第（）周，星期（），时段（）实验地点：教（）楼（）室指导教师：学号：班级：姓名：实验三两级放⼤电路⼀、实验⽬的进⼀步掌握交流放⼤器的调试和测量⽅法，了解两级放⼤电路调试中的某些特殊问题；⼆、实验电路实验电路如图5-1所⽰，不加C F ，R F 时是⼀个⽆级间反馈的两级放⼤电路。

在第⼀级电路中，静态⼯作点的计算为3Β11123R V V R R R ≈++, B1BE1E1C156V V I I R R -≈≈+, CE11C1456()V V I R R R =-++ 9B21789R V V R R R ≈++, B2BE2E2C21112V V I I R R -≈≈+, C2CE21101112()V V I R R R =-++图5-1 实验原理图第⼀级电压放⼤倍数14i2V1be115(//)(1)R R A r R ββ=-++其中i2789be2211()////[(1)]R R R R r R β=+++第⼆级电压放⼤倍数21013V2be2211(//)(1)R R A r R ββ=-++总的电压放⼤倍数O1O2O2V V1V2O1ii V V V A A A V V V ===gg gg gg 三、预习思考题1、学习mutisim2001或workbenchEDA5.0C 电⼦仿真软件2、按实际电路参数，估算E1I 、CE1V 、C1I 和E2I 、CE2V 、C2I 的理论值3、按预定静态⼯作点，以β1 =β2 = 416计算两级电压放⼤倍数V A4、拟定Om V g的调试⽅法四、实验内容和步骤1、按图5-1连接电路（三极管选⽤元件库中NPN 中型号National 2N3904）2、调整静态⼯作点调节R 1和R 7分别使E1V =1.7V ，E2V =1.7V 左右，利⽤软件菜单Analysis 中DC OpratingPoint 分析功能或者使⽤软件提供的数字万⽤表（Multimeter ）测量各管C V 、E V 、B V 。

模拟电子技术实验实验报告西安交通大学电信学院计算机11班姓名：司默涵电话：187****7918学号：2110505018实验日期：2013年4月日报告完成日期：2013年4月日实验 2.2 含负反馈的多级晶体管放大电路预习报告一、实验目的1．构建多级共射极放大电路，对静态工作点、放大倍数进行调节，使其满足设计要求。

2．测量多级放大电路的放大倍数、输入电阻、输出电阻和频率特性。

3．在多级放大电路中引入电压串联负反馈。

4．测量负反馈电路的放大倍数、输入电阻、输出电阻和频率特性等，并与开环放大电路相应的技术指标进行比较。

二、实验原理本实验要求将2个共射极单管放大电路，按照阻容耦合方式进行级联，并在此基础上，由输出端引入电压串连负反馈。

对整个电路的要求，一般靠各个放大电路的指标体现。

因此，需要事先对单元电路的指标提出要求。

本实验中，我们首先构建一个多级的、开环放大倍数大于2000的放大电路，并在此基础上引入电压串联负反馈。

1．多级放大电路图2.2.1为一个2级共射极放大电路。

与图2.1.1所示电路的主要区别是，这个电路具有稳定静态工作点的作用。

第一级和第二级的静态工作点互不干扰，第一级放大电路的静态分析如下，第二级静态分析类推：根据晶体管微变等效电路，对放大电路的动态分析如下：当和相差较大时，为其中较大的。

当和接近时，根据电路参数和实际调试结果，在晶体管β大约为100左右时，整个放大电路的电压放大倍数约为几千倍，输入电阻约为2kΩ左右，输出电阻约为1kΩ左右，下限截止频率约为100Hz左右，上限截止频率约为30kHz左右。

当然，上述参数只是一个大致范围，具体指标将与各自电路参数有关。

电路调节过程如下:1) 首先按照图2.2.1在面包板上搭接电路；2) 在C2右端观察输出，按照实验2.1方法，对前级电路进行静态工作点调节；3) 从C2左端断开，按照实验2.1方法，对后级放大电路单独调节静态工作点；4) 重新连接电路，测试放大倍数，此时两个放大器都处于最佳的静态工作点，观察电压放大倍数是否满足大于2000的要求；如果满足，则调试结束；5) 如果不满足，则增加前级的R C，或者减小R W1，此时静态工作点开始向饱和区靠拢，就是牺牲了最佳静态工作点，获取满足要求的电压放大倍数。

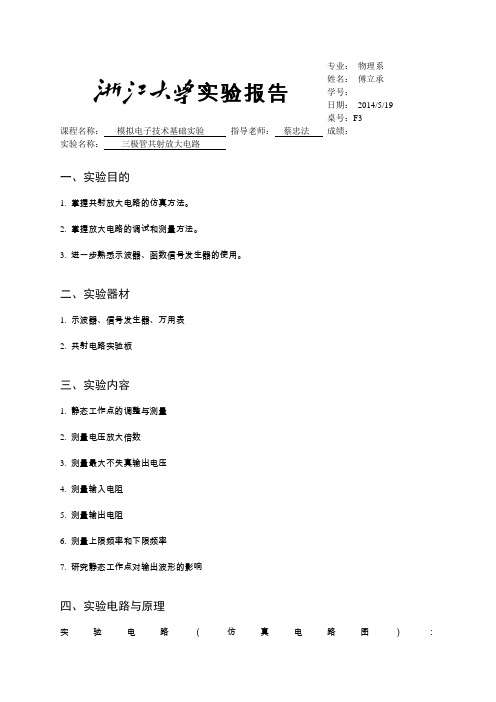

实验报告专业：物理系姓名：傅立承学号：日期：2014/5/19桌号：F3课程名称：模拟电子技术基础实验指导老师：蔡忠法成绩：________________实验名称：三极管共射放大电路一、实验目的1. 掌握共射放大电路的仿真方法。

2. 掌握放大电路的调试和测量方法。

3. 进一步熟悉示波器、函数信号发生器的使用。

二、实验器材1. 示波器、信号发生器、万用表2. 共射电路实验板三、实验内容1. 静态工作点的调整与测量2. 测量电压放大倍数3. 测量最大不失真输出电压4. 测量输入电阻5. 测量输出电阻6. 测量上限频率和下限频率7. 研究静态工作点对输出波形的影响四、实验电路与原理实验电路（仿真电路图）：电路原理：1）三极管放大电路的静态工作点应置于直流负载线还是交流负载线的中点？为什么？如何实现？答;应置于交流负载线中点，可实现最大动态范围。

调节时先调至直流中点，再利用电位器调至交流中点。

2）静态工作点设置过高或过低时，放大电路会先出现饱和失真还是先出现截止失真？饱和失真与截止失真在形状上有何区别？区别是如何产生的？答；设置过高，先出现饱和失真，为‘‘削顶’‘失真；设置过低，先出现截止失真，为’‘缩顶’‘失真。

产生原因是理想三极管β恒定，特性曲线等间距。

实际上，工作点越低，β越小，间距越小；工作点越高，β越大，间距越大。

3）电路中，R7引入什么反馈？起什么作用？若R7被短路，Q点、A v、R i、R o如何变化？答；R7引入负反馈，可稳定静态工作点，Q点基本不变，A v变大，Ri变小，Ro不变。

五、实验步骤和实验结果1. 静态工作点的调整与测量实验步骤：1) 将直流稳压电源的输出调至12V；连接稳压电源与电路板的电源线和地线。

2) 调节偏置电位器，使放大电路的静态工作点满足设计要求(I CQ＝1.5mA)。

3) 测出共射电路的静态工作点，记录测量值，并与理论估算值和仿真值进行比较。

实验结果记录：2. 测量电压放大倍数实验步骤：1) 从函数信号发生器输出1kHz的正弦波（幅度要小，有效值10mV），送示波器确认波形和幅值。

实验2 负反馈放大电路仿真实验一、实验目的（1）进一步熟悉multisim软件的使用方法（2）学会使用multisim软件对负反馈放大电路进行仿真分析（3）研究负反馈对放大电路性能的影响（4）掌握负反馈电路的测试方法二、实验原理1.总的电压放大倍数：Au=U02/Ui=(U01/Ui)(U02/U01)=Au1Au2电路输入端加入了一个分压器，其作用是对信号源Uis进行衰减，以方便调节Ui的大小。

2.负反馈放大器的一般表示式为Af=A/(1+AF)无反馈时的上限频率和下限频率；闭环时的上限频率和下限频fHf=fH(1+AF),fLf=fL/(1+AF)负反馈放大器的输入、输出电阻Rif=Ri(1+AF)(串联负反馈)，Rif=Ri/(1+AF)(并联负反馈)Rof=Ro/(1+AF)(电压负反馈)，Rof=Ro(1+AF)(电流负反馈)三、实验内容及步骤1、组建负反馈放大仿真电路2、静态工作点测试（1）输入1KHz，有效值1mV（或者峰值1.414vP）的正弦交流信号，用示波器监测电路开环、负载开路情况下的波形不失真。

波形图：（2）利用直流工作点分析法（DC Operating Point Analysis）来分析和计算电路Q点，分析数据并记录在表1中。

表1 静态工作点数据三极管Q1 三极管Q2V b(V))V c(V))V e(V) V b(V))V c(V))V e(V)8.52 1.42 0.75 8.08 3.37 2.683、负反馈放大电路开环、闭环放大倍数的测试调用示波器监测输出端波形，调用交流毫伏表（用万用表的交流档代替）测量表2中相关数据，并计算。

(1)开环电路测试(2)闭环电路测试(3)ΔA/A=(Auo-AuL)/Auo4、负反馈对放大电路的频率特性的影响（1）调出“波特分析仪”，并连入电路中。

（2）使用读数指针读出电路在开环、闭环下的上下限频率，将数据记录在表3中。

四、思考题试分析负反馈的引入对放大电路性能的影响？1. 增大Rp的电阻值，将使三极管的静态工作点下移，造成三极管对输入信号的下班波相应的动态范围不足，造成输出失真。

实验二电子元件的测试技术一、实验目的学习用数字万用表测试常用电子器件（电阻、电容、半导体二极管和三极管）。

二、实验原理1．电阻测量电阻值测量如图2.1 所示。

数字万用表红、黑表笔分别插入“V-Ω”和“COM”孔，黑笔与地相连。

万用表“功能开关”需置于电阻档。

要注意读数的单位：例如，读出的数值是5.6，如果电阻档处于10K或100K的，则均为5.6K；如果电阻档处于10M，则为5.6M。

电阻图2.1 电阻的测量示意图2．电容器测量电容器的精确测量，应借助于专门的测试仪器来进行，常用的有QS-18A型万用电桥,TH2811B LCR数字电桥等。

下面简单介绍利用数字万用表的电容挡来测试电容容量：（1）数字万用表有专门测电容的二个插孔，如图2.2所示。

测电容时需把电容插入这二个插孔内，如果电容在电路板上不能拿下，还需要用引线帮助。

（2）测量时将“功能开关”置于F档的适当量程，此时数字屏显示的数字即为电容值，如显示数字为‘1’，则应提高量程，此表最大能测20uF的电容值。

电容图2.2 电容的测量示意图2．二极管极性的判别数字万用表的“ ”档专门用来测试PN结的导电特性：如图2.3所示，若将它的红笔(它与内电池“十”极性的一端相连)接二极管的阳极，它的黑笔接二极管的阴极，则二极管处于正向偏置状态，显示为压降0.3V或0.7V左右（分别对应锗管与硅管）。

反之，如果红笔接二极管“—”极，黑笔接二极管“+”极，则二极管处于反向偏置状态，压降较大超出量程，万用表显示为“1”。

因此，根据两种连接方式下测得电压值的大小就可以判别二极管的极性与材料类型（硅管还是锗管）。

图2.3 二极管的测量示意图3．晶体三极管管脚的判别(1) 管型和基极的判别晶体三极管从结构上看，可以看成是由两个背靠背的PN结组成的。

对NPN型管来说，基极是两个等效二极管的公共"阳极”；对PNP型管来说，基极则是它们的公共“阴极”，分别如图2.4(a)和(b)所示。

附录
1、电压跟随器
2、上图为Vi=3V、RL=2KΩ时仿真所得数据V0=3V；改变RL,V0不变；改变Vi, 始终有V0=Vi。

3、反相放大电路
4、上图为反相放大电路, 其中输入电压Vi=0.1V, 输出电压V0=-1V。

改变Vi, 当Vi分别为
0.2V,0.3V,0.4V,0.5V时, V0分别为-2V,-3V,-4V,-5V.由此可得AV=V0/Vi=-10.
5、同向输入放大电路
6、上图为同相放大电路, 其中输入电压Vi=0.1V, 输出电压V0=1.1V。

改变Vi, 当Vi分别为
0.2V,0.3V,0.4V,0.5V时, V0分别为2.2V,3.3V,4.4 V,5.5V.由此可得AV=V0/Vi=11.
7、电压比较器
电路图:
（1）当输入电压Vi=50mv（峰值）f=1000Hz的正弦电压时, 输出波形如下:
(2)将Vi降至1Hz, 在输出端以两只反向并接的发光二极管代替负载RL, 输出波形如下图:
8、运放组合
上图为仪用放大器, 由图可知, V1=0.1V,V2=0.2V时, V0=1V;类似的, 改变V1,V2;使V1=0.3,V2=0.2,仿真结果V0=-1V.。

教案2007~ 2008 学年第 1 学期课程名称电工电子实验（模拟电子部分）授课对象本、专科授课教师林金忠莆田学院教案授课日期：2007-09 教案编号：2实验原理图2－1为电阻分压式工作点稳定单管放大器实验电路图。

它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号u i 后，在放大器的输出端便可得到一个与u i 相位相反，幅值被放大了的输出信号u 0，从而实现了电压放大。

图2－1 共射极单管放大器实验电路在左图所示中,s u 为函数信号发生器产生的交流信号，s u 的交流信号经过5.1K 和51的电阻分压后，取51电阻两端的电压作为放大器的输入信号i u 。

所以5151115100515151101100i s s s s u u u u u ===≈+在图2－1电路中，当流过偏置电阻R B1和R B2 的电流远大于晶体管T 的基极电流I B 时（一般5～10倍），则它的静态工作点可用下式估算CCB2B1B1B U R R R U +≈CEBEB E I R U U I ≈-≈U CE ＝U CC －I C （R C ＋R E ） 电压放大倍数be LC V r R R βA // -=输入电阻R i ＝R B1 // R B2 // r be 输出电阻 R O ≈R C由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。

在设计前应测量所用元器件的参数，为电路设计提供必要的依据，在完成设计和装配以后，还必须测量和调试放大器的静态工作点和各项性能指标。

一个优质放大器，必定是理论设计与实验调整相结合的产物。

因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量和调试技术。

放大器的测量和调试一般包括：放大器静态工作点的测量与调试，消除干扰与自激振荡及放大器各项动态参数的测量与调试等。
