模电实验

一、实验目的1. 理解模拟电子技术的基本概念和基本原理。

2. 掌握模拟电路的搭建和调试方法。

3. 培养实验操作能力和数据分析能力。

二、实验原理模拟电子技术是研究模拟信号处理和模拟电路设计的学科。

本实验主要涉及以下原理：1. 基本放大电路：包括共射放大电路、共集放大电路、共基放大电路等。

2. 运算放大器：包括反相比例放大、同相比例放大、加法运算、减法运算等。

3. 滤波电路：包括低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。

三、实验仪器与设备1. 模拟电子技术实验箱2. 函数信号发生器3. 示波器4. 数字多用表5. 绝缘导线6. 插头四、实验步骤1. 搭建共射放大电路：- 根据实验指导书，连接共射放大电路。

- 调整偏置电阻，使晶体管工作在放大区。

- 使用函数信号发生器输入正弦波信号，观察输出波形。

- 调整电路参数，观察输出波形的变化。

2. 搭建运算放大器电路：- 根据实验指导书，连接运算放大器电路。

- 输入不同电压信号，观察输出波形。

- 调整电路参数，观察输出波形的变化。

3. 搭建滤波电路：- 根据实验指导书，连接滤波电路。

- 输入不同频率的信号，观察输出波形。

- 调整电路参数，观察输出波形的变化。

五、实验结果与分析1. 共射放大电路：- 输入信号频率为1kHz，输出信号频率为1kHz，放大倍数为20。

- 当输入信号频率为10kHz时，输出信号频率为10kHz，放大倍数为10。

2. 运算放大器电路：- 反相比例放大电路：输入电压为1V，输出电压为-2V。

- 同相比例放大电路：输入电压为1V，输出电压为2V。

- 加法运算电路：输入电压分别为1V和2V，输出电压为3V。

- 减法运算电路：输入电压分别为1V和2V，输出电压为-1V。

3. 滤波电路：- 低通滤波器：当输入信号频率为1kHz时，输出信号幅度为0.5V；当输入信号频率为10kHz时，输出信号幅度为0.1V。

- 高通滤波器：当输入信号频率为1kHz时，输出信号幅度为0.1V；当输入信号频率为10kHz时，输出信号幅度为0.5V。

模电实验报告范文本文以一个模拟电路实验为案例，撰写了一份超过1200字的实验报告。

实验报告一、实验目的通过本次实验，我们旨在了解并学习模拟电路的基本概念，以及使用实际器件搭建模拟电路的方法。

通过实验，我们将会验证和应用理论知识，提高我们的实际动手能力。

二、实验原理本次实验使用了一个基础的模拟电路，反相比例放大器。

反相比例放大器是模拟电路中最常见的电路之一，通过调节输入电压和电阻的值，可以实现电压信号的放大和反向。

反相比例放大器的电路示意图如下：在理想情况下，输入电阻和放大倍数可分别通过以下公式计算得到：输入电阻：Rin=R1放大倍数：Av=-R2/R1三、实验设备与器件本次实验所使用的设备与器件如下：1.功率供应器：用于提供电源电压，实验中使用的是可调直流电源，可以提供0-10V的调整范围。

2.变阻器：用于调节输入电阻的大小。

3.电容：用于调节电路的高频性能。

4.电阻：用于调节电路的低频性能。

四、实验步骤1.按照电路图连接电路：将功率供应器的正负极分别与电路中的相应位置连接，注意连接的正确性。

2.调节功率供应器的输出电压：将功率供应器的输出电压调整到2V，作为测试电压。

3.调节变阻器的大小：根据所使用电阻的阻值范围，调节变阻器的旋钮，使得输入电阻的大小适合于所需的放大倍数。

4.测试电路：将待放大的电压信号输入到电路的输入端，同时将示波器的探头分别连接到输入端和输出端，分别观察和记录两个信号的波形。

5.调整电容和电阻：根据实际需要，对电路中的电容和电阻进行适当调整，以满足对高频和低频的需求。

6.改变输入信号的幅度：逐步改变输入信号的幅度，观察并记录输出信号的变化情况。

五、实验结果与分析在完成以上实验步骤后，我们观察到输入信号与输出信号的波形，并记录了不同输入信号幅度下的输出信号。

通过对比和分析，我们得出以下结论：1.输入信号经过反相放大后，输出信号的幅度相对放大，且符号相反，验证了反相放大器的基本原理。

实验一 晶体管共射极单管放大器一、实验目的1．学会放大器静态工作点的调式方法和测量方法。

2．掌握放大器电压放大倍数的测试方法及放大器参数对放大倍数的影响。

3．熟悉常用电子仪器及模拟电路实验设备的使用。

二、实验原理图2—1为电阻分压式工作点稳定单管放大器实验电路图。

偏置电阻R B1、R B2组成分压电路，并在发射极中接有电阻R E ，以稳定放大器的静态工作点。

当在放大器的输入端加入输入信号后，在放大器的输出端便可得到一个与输入信号相位相反、幅值被放大了的输出信号，从而实现了电压放大。

三、实验设备1、 信号发生器2、 双踪示波器3、 交流毫伏表4、 模拟电路实验箱5、 万用表四、实验内容1．测量静态工作点实验电路如图1所示，它的静态工作点估算方法为：U B ≈211B B CCB R R U R +⨯图1 共射极单管放大器实验电路图I E ＝EBEB R U U -≈Ic U CE = U CC －I C （R C ＋R E ）实验中测量放大器的静态工作点，应在输入信号为零的情况下进行。

1）没通电前，将放大器输入端与地端短接，接好电源线（注意12V 电源位置）。

2）检查接线无误后，接通电源。

3）用万用表的直流10V 挡测量U E = 2V 左右，如果偏差太大可调节静态工作点（电位器RP ）。

然后测量U B 、U C ，记入表1中。

表1测 量 值计 算 值U B （V ） U E （V ） U C （V ） R B2（K Ω） U BE （V ） U CE （V ） I C （mA ） 2.627.2600.65.22B2所有测量结果记入表2—1中。

5）根据实验结果可用：I C ≈I E ＝EER U 或I C ＝C C CC R U U -U BE ＝U B －U EU CE ＝U C －U E计算出放大器的静态工作点。

2．测量电压放大倍数各仪器与放大器之间的连接图关掉电源，各电子仪器可按上图连接，为防止干扰，各仪器的公共端必须连在一起后接在公共接地端上。

模电实验报告摘要：本文是关于模拟电路实验的报告，通过对不同电路的实验，探索了模拟电路的基本原理和特性。

实验过程中，我们使用了多种常见的模拟电路元件，并利用实验数据进行分析和计算。

通过实验的验证，深入理解了模拟电路的工作原理和性能特点。

引言：模拟电路是电子设备中的重要组成部分，广泛应用于各种电子设备中。

了解模拟电路的基本原理和特性对于电子工程师来说至关重要。

本次实验旨在通过实践操作，验证和加深对模拟电路的理解。

通过实验数据的分析与计算，验证了模拟电路的工作原理和性能特点。

一、直流放大电路实验直流放大电路是模拟电路中常见的一种电路。

通过实验，我们验证了直流放大电路的增益特性、输入和输出特性。

实验中，我们设计了基本的共射放大电路，并通过测量输入电压和输出电压的变化，计算了电路的增益，进一步验证了直流放大电路的性能。

二、交流放大电路实验交流放大电路是指对交流信号进行放大处理的电路。

通过实验，我们验证了交流放大电路的频率特性和增益特性。

实验中，我们设计了基本的共射放大电路，并通过测量不同频率下输入和输出电压的变化，得到了电路的频率响应曲线和增益特性曲线。

实验结果显示了交流放大电路的频率衰减和相位差的关系，验证了电路的性能。

三、滤波电路实验滤波电路是用于对信号进行滤波处理的电路。

通过实验，我们验证了滤波电路的频率特性和幅频特性。

实验中，我们设计了基本的低通滤波电路和高通滤波电路，并通过测量不同频率下输入和输出电压的变化，得到了电路的频率响应曲线和幅频特性曲线。

实验结果显示了滤波电路的滤波特性和截止频率，验证了电路的性能。

四、比较器电路实验比较器电路是用于比较两个输入信号的大小的电路。

通过实验，我们验证了比较器电路的比较特性和输出特性。

实验中，我们设计了基本的比较器电路，并通过输入不同大小的信号，观察了电路输出的变化。

实验结果显示了比较器电路的比较特性和阈值电平，验证了电路的性能。

结论：通过本次实验，我们深入了解了模拟电路的原理和特性。

实验一晶体二极管和三极管测试实验内容一、测试晶体二极管（分别测试IN4007和发光二极管）1、判别二极管的极性将万用表欧姆档的量程拨到R×1K、R×100档，并将两表笔分别接到二极管两端。

如图2—1所示。

如果二极管处于正向偏置，呈现低电阻，表针偏转大，此时万用表指示的电阻小于几千欧,若二极管处于反向偏置，呈现高电阻，表针偏转小，此时万用表指示的电阻将达几百千欧以上。

正向偏置时，黑表笔所接的那一端是二极管的正极。

图2—12、判别二极管好坏测得二极管的正向电阻相差越大越好，若测得正反向电阻均为无穷大，则表明二极管内部断路。

如果测得正、反向电阻均为零，此时表明二极管被击穿或短路。

测试In4007时，万用表选用R*1K的量程，测试发光二极管时，万用表选用R*10K 的量程，二、利用万用表测晶体三极管1、用万用表判别管脚及类型（1）基极及管型的判别测试三极管时，可将三极管的结构看作由两个PN结所组成，而PN结的反向电阻都很大，正向电阻很小。

因此可用万用表的R×100或R×1档进行测试。

先将黑表笔接三极管某一极，然后将红表笔接其余两各极。

如图2—2所示。

若测得电阻都大时，则黑表笔所接的是PNP型管子的基极，若测得电阻都小时，则黑表笔所接的是NPN型管子的基极，若两次测得的阻值为一大一小，则黑表笔所接的电极不是三极管的基极，应另接一个电极重新测量，以便确定管子的基极。

图2—2（2）判别集电极和发射极判断集电极和发射极的基本原理是把三极管接成单管放大电路，利用测量管子的电流放大系数β值的大小来判定集电极和发射极。

以NPN为例，如图2—3所示。

基极确定以后，用万用表两表笔分别接另外两个电极,用100KΩ的电阻一端接基极一端接黑表笔。

若万用表指针偏转较大,则黑表笔所接的一端为集电极,则红表笔所接的一端是发射极。

也用手捏住基极与黑表笔（不能使两者相碰）以人体电阻代替100KΩ电阻的作用。

全版模电实验教案实验一、实验目的与要求1. 实验目的(1) 理解模拟电子技术的基本概念和原理。

(2) 熟悉常用模拟电子元器件的特性和使用方法。

(3) 掌握基本模拟电路的设计和调试方法。

(4) 培养实验操作能力和科学思维。

2. 实验要求(1) 学生应提前预习实验内容，了解实验原理和步骤。

(2) 实验过程中，学生应严格遵循实验规程，注意安全。

二、实验原理与内容1. 实验原理(1) 放大电路的基本原理和分析方法。

(2) 滤波电路的原理和设计方法。

(3) 振荡电路的原理和调试方法。

(4) 稳压电路的原理和设计方法。

2. 实验内容(1) 验证放大电路的原理，测量放大倍数。

(2) 设计并搭建滤波电路，测试滤波效果。

(3) 搭建振荡电路，观察振荡频率和波形。

(4) 设计并调试稳压电路，实现输出电压的稳定。

三、实验器材与步骤1. 实验器材(1) 模拟电子实验板。

(2) 各种模拟电子元器件（电阻、电容、晶体管等）。

(3) 测试仪器（示波器、万用表等）。

2. 实验步骤(1) 根据实验原理，设计实验电路图。

(2) 按照电路图，搭建实验电路。

(3) 调试电路，使各参数达到预期值。

(4) 利用测试仪器，测量并记录实验数据。

(5) 分析实验结果，验证实验原理。

四、实验注意事项1. 严格遵守实验室规章制度，注意安全。

2. 正确使用测试仪器，避免损坏。

3. 实验过程中，遇到问题应及时请教教师。

4. 实验结束后，及时整理实验器材，保持实验室整洁。

五、实验报告要求1. 报告内容(1) 实验目的、原理和内容概述。

(2) 实验步骤、实验数据和图表。

(3) 实验结果分析，包括实验现象和原理的验证。

(4) 实验中遇到的问题及解决方法。

2. 报告格式(1) 文字表述清晰，条理分明。

(2) 数据准确，图表规范。

(3) 页面整洁，格式规范。

3. 报告提交时间(1) 实验结束后一周内提交。

六、实验评价与考核1. 实验评价(1) 实验操作的正确性。

实验一 常用电子仪器的操作与使用① 用示波器、交流毫伏表测量正弦波信号参数将信号源输出有效值调为V rms =1VEE1411函数信号发生器输出信号频率为1kHz 的正弦波。

输入不同电压值的信号，测出相关电压值。

填入表1.2PP 实验二、单级放大电路Ω一、 静态工作点调整、按图连线、打开电源、调节RW 使VE=3.2V（连线尽量短）表2-1-1在输入端Us处加入1kHz、10mV的正弦信号（有效值），用示波器监视输出波形，在波形不失真的条件下，用交流毫伏表按表2-1-2进行测量，并计算Au, R i,R o。

表2-1-4实验三、差分放大电路(一)、不带恒流源的差动式放大电路（1、2脚相连）。

Vcc接十12、VVEE接-12V、实验板注意接地4.1实验四. 集成运放的应用1、同向比例放大电路2、反向比例放大电路3、反向求和放大电路4、求差电路实验五. 电压比较器1.同相单门限电压比较器 按图接线，V i为f ＝1kHz ，峰峰值为8V 的正弦波.VREF分别为0V 、2V 、－2V （实验台直流信号源获取），用双踪示波器观察V i 、V o 的波形和读出门限电压图七 单门限电压比较器电路（其中：V T 为Vo 与Vi 在垂直方向上的交点）单门限电压比较器电路波形图2、反相滞回比较器 用双踪示波器同时观察输入输出波形，按时间对应关系记录波形，并测量上、下门限电压。

10kΩ反相滞回比较器反相滞回比较器反相滞回比较器电路波形图实验六. 波形发生电路三角波发生电路10kΩ实验三、差分放大电路静态工作点的测量调零实验四. 集成运放的应用同向、反向比例放大。

模电的实验报告摘要：该实验是关于模拟电子电路的实验，主要在于学习基本的模拟电路的分析方法和设计方法，并且在实验中观察电路的性能，理解模拟电路中的基本物理概念。

实验设备包括模拟电路实验箱、双踪示波器、信号发生器和数字万用表。

实验内容包括放大电路实验、滤波电路实验和振荡电路实验，通过实验观察和数据记录，对模拟电路的工作原理和性能进行分析和解释。

关键词：模拟电路、放大电路、滤波电路、振荡电路一、实验原理1、放大电路放大电路是用来增大信号的电路，放大电路主要应用于电信、电视、音响、计算机等各个领域。

放大器主要有两个核心部件，一个是NPN/PNP晶体管，一个是放大电阻。

通过晶体管的控制，电路可以放大电压或电流，从而达到输出比输入更大的效果。

放大电路的分类：按功率可分为小功率放大电路和大功率放大电路；按频率可分为低频放大电路和高频放大电路；按放大形式可分为直接耗散型放大电路和类A、类B、类C等放大电路。

2、滤波电路滤波电路是指去除电源中的噪声和干扰，使信号输出清晰、稳定、纯净的电路。

根据过滤的信号波形，滤波电路又被分为低通滤波电路、高通滤波电路、带通滤波电路和带阻滤波电路。

在实际应用中，滤波电路经常被用于音频放大电路中，从而滤除低频或高频的杂音，使声音更加清晰、纯净。

3、振荡电路振荡电路是指将电能转换为振动能并不断地跳动的电路，振荡电路实现了将某种能量转化为规律的波形输出。

振荡电路主要应用于电子钟表、无线电通讯、音频放大电路等领域。

振荡电路分类：根据振荡输出波形的不同，振荡电路可分为正弦波振荡电路、方波震荡电路、锯齿波振荡电路等。

二、实验内容本次实验的内容包括放大电路实验、滤波电路实验、振荡电路实验。

本次实验选取的放大电路为共射放大器，实验步骤如下：（1）调整信号发生器，信号频率为1kHz，信号电平0.5Vp-p。

（2）拨动实验箱内开关，选取Ube差动放大电路。

（3）调节不同量级的调节器，测量输入、输出的电平以及21倍增益下的输入阻抗和输出阻抗。

一、实验目的1. 理解模拟电子技术的基本原理和实验方法。

2. 掌握晶体管放大电路的基本搭建和调试方法。

3. 学习信号的产生、传输和处理的实验技能。

4. 提高对电路性能指标的理解和测试能力。

二、实验原理模拟电子技术是研究模拟信号处理和传输的理论和技术。

本次实验主要涉及以下内容：1. 晶体管放大电路：利用晶体管的放大作用，将微弱的输入信号放大到所需的幅度。

2. 信号发生器：产生不同频率和幅度的正弦波信号，用于测试电路的性能。

3. 示波器：观察和分析信号的波形，测量信号的幅度、频率和相位等参数。

4. 万用表：测量电路中的电压、电流和电阻等参数。

三、实验内容及步骤1. 晶体管共射放大电路（1）搭建共射放大电路，包括输入端、放大电路和输出端。

（2）调整电路参数，使放大电路工作在最佳状态。

（3）使用信号发生器产生输入信号，观察输出信号的波形和幅度。

（4）测量放大电路的增益、带宽和失真等性能指标。

2. RC正弦波振荡器（1）搭建RC正弦波振荡器电路，包括RC振荡网络和放大电路。

（2）调整电路参数，使振荡器产生稳定的正弦波信号。

（3）使用示波器观察振荡信号的波形和频率。

（4）测量振荡器的振荡频率、幅度和相位等性能指标。

3. 差分放大电路（1）搭建差分放大电路，包括两个共射放大电路和公共发射极电阻。

（2）调整电路参数，使差分放大电路抑制共模信号，提高电路的共模抑制比（CMRR）。

（3）使用信号发生器产生差模和共模信号，观察输出信号的波形和幅度。

（4）测量差分放大电路的增益、带宽和CMRR等性能指标。

四、实验数据记录与分析1. 晶体管共射放大电路| 电路参数 | 测量值 || --- | --- || 输入信号幅度 | 0.1V || 输出信号幅度 | 5V || 增益 | 50 || 带宽 | 10kHz || 失真 | <1% |2. RC正弦波振荡器| 电路参数 | 测量值 || --- | --- || 振荡频率 | 1kHz || 振荡幅度 | 2V || 相位| 0° |3. 差分放大电路| 电路参数 | 测量值 || --- | --- || 差模增益 | 20 || 共模抑制比（CMRR） | 60dB |五、实验结论1. 通过本次实验，加深了对模拟电子技术基本原理的理解。

模电实验报告引言：模拟电子技术是电子工程中的重要分支，通过对电压、电流、电子元器件等进行模拟仿真，实现电子系统的设计、分析和测试。

本实验旨在通过实际操作，加深对模拟电子技术的理解和掌握，以及培养实验能力和动手能力。

一、实验目的本实验的主要目的是通过以下几个方面的实验，掌握模拟电子技术的基本原理和实际应用：1. 学习并掌握放大器的工作原理及其电路结构；2. 理解并掌握放大器的特性参数，如增益、带宽等；3. 了解并掌握反馈电路对放大器性能的影响；4. 学习并掌握滤波器的工作原理和电路结构；5. 理解并掌握滤波器的频率响应和滤波特性。

二、实验内容本实验分为两个部分，第一部分为放大器实验，第二部分为滤波器实验。

1. 放大器实验1.1 非反馈放大器实验通过搭建非反馈放大器电路，测量并计算其电压增益，并对其频率响应进行分析。

1.2 反馈放大器实验通过搭建反馈放大器电路，测量并计算其电压增益，并对其频率响应进行分析。

2. 滤波器实验通过搭建低通滤波器和高通滤波器电路，测量并计算其频率响应，并分析其滤波特性。

三、实验步骤以下为放大器实验和滤波器实验的基本步骤，具体实验步骤请参考实验手册。

1. 放大器实验1.1 非反馈放大器实验步骤：a) 搭建非反馈放大器电路；b) 连接信号源和示波器，调节信号源输出频率和幅度；c) 测量输入信号和输出信号的电压，并计算电压增益；d) 分析电路的频率响应。

1.2 反馈放大器实验步骤：a) 搭建反馈放大器电路；b) 连接信号源和示波器，调节信号源输出频率和幅度；c) 测量输入信号和输出信号的电压，并计算电压增益；d) 分析电路的频率响应。

2. 滤波器实验步骤：a) 搭建低通滤波器电路；b) 连接信号源和示波器，调节信号源输出频率和幅度；c) 测量输入信号和输出信号的电压，并计算频率响应；d) 分析滤波器的滤波特性。

四、实验结果与分析根据实验步骤所得的测量数据，进行数据处理和分析。

计算放大器的电压增益、带宽等参数，并绘制频率响应曲线和滤波特性曲线。

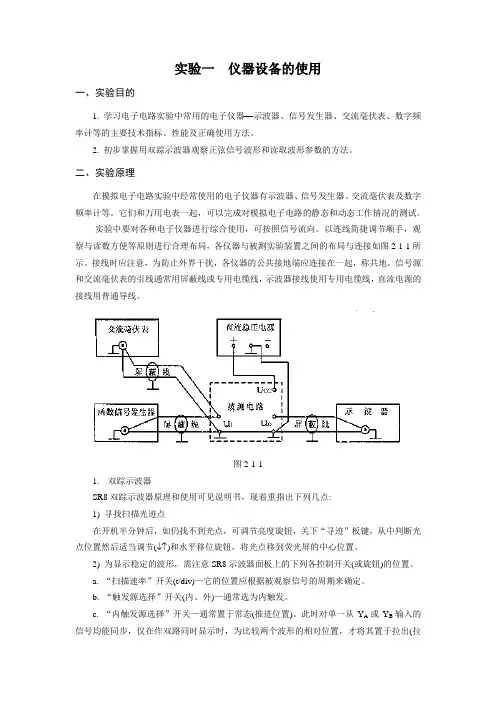

实验一仪器设备的使用一、实验目的1. 学习电子电路实验中常用的电子仪器−示波器、信号发生器、交流毫伏表、数字频率计等的主要技术指标、性能及正确使用方法。

2. 初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。

二、实验原理在模拟电子电路实验中经常使用的电子仪器有示波器、信号发生器、交流毫伏表及数字频率计等。

它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。

实验中要对各种电子仪器进行综合使用，可按照信号流向。

以连线简捷调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图2-1-1所示。

接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。

信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。

图2-1-11. 双踪示波器SR8双踪示波器原理和使用可见说明书，现着重指出下列几点:1) 寻找扫描光迹点在开机半分钟后，如仍找不到光点，可调节亮度旋钮，关下“寻迹”板键，从中判断光点位置然后适当调节(↓↑)和水平移位旋钮，将光点移到荧光屏的中心位置。

2) 为显示稳定的波形，需注意SR8示波器面板上的下列各控制开关(或旋钮)的位置。

a. “扫描速率”开关(t/div)—它的位置应根据被观察信号的周期来确定。

b. “触发源选择”开关(内、外)—通常选为内触发。

c. “内触发源选择”开关—通常置于常态(推进位置)。

此时对单一从Y A或Y B输入的信号均能同步，仅在作双路同时显示时，为比较两个波形的相对位置，才将其置于拉出(拉Y B)位置，此时触发信号仅取自Y B，故仅对由Y B输入的信号同步。

d. “触发方式”开关—通常可先置于“自动”位置，以便找到扫描线或波形，如波形稳定情况较差，再置于“高频”或“常态”位置，但必须同时调节电平旋钮，使波形稳定。

3) 示波器有五种显示方式属单踪显示有“Y A”“Y B”“Y A+Y B”; 属双踪显示有“交替”与“断续”。

实验名称：晶体管共射极单管放大器实验日期：2023年10月25日一、实验目的1. 理解晶体管共射极单管放大器的工作原理。

2. 掌握晶体管共射极单管放大器的静态工作点设置方法。

3. 研究静态工作点对放大器性能的影响。

4. 学习使用示波器和万用表等仪器进行实验测量。

二、实验原理晶体管共射极单管放大器是一种基本的模拟电子电路，其工作原理是利用晶体管的放大特性，将输入信号放大到所需的幅度。

共射极放大器具有电压增益高、输入阻抗低、输出阻抗高、输入输出相位相反等特点。

三、实验内容1. 电路搭建：按照实验指导书的要求，搭建晶体管共射极单管放大器电路，包括晶体管、电阻、电容等元件。

2. 静态工作点设置：通过调节偏置电阻，使晶体管工作在放大区，设置合适的静态工作点。

3. 输入信号接入：使用函数信号发生器产生正弦波信号作为输入信号，接入放大器电路。

4. 测量放大器输出：使用示波器观察放大器输出波形，记录输出信号的幅度和相位。

5. 分析静态工作点对放大器性能的影响：改变静态工作点，观察输出波形的变化，分析静态工作点对放大器性能的影响。

四、实验结果与分析1. 静态工作点设置根据实验指导书的要求，调节偏置电阻，使晶体管工作在放大区。

通过测量晶体管的发射极电压和集电极电流，确定静态工作点。

2. 输入信号接入将函数信号发生器产生的正弦波信号接入放大器电路，观察输入信号波形。

3. 测量放大器输出使用示波器观察放大器输出波形，记录输出信号的幅度和相位。

4. 静态工作点对放大器性能的影响通过改变静态工作点，观察输出波形的变化。

当静态工作点过低时，输出波形失真严重；当静态工作点过高时，输出波形振幅减小。

因此，需要设置合适的静态工作点，以保证放大器正常工作。

五、实验结论1. 成功搭建了晶体管共射极单管放大器电路，并实现了放大功能。

2. 通过调节偏置电阻，可以设置合适的静态工作点，保证放大器正常工作。

3. 静态工作点对放大器性能有显著影响，需要合理设置。

模电电路实验实验目的本实验旨在通过搭建和调试模电电路，加深对模拟电路基本概念的理解，掌握模拟电路的测量方法和调试技巧。

实验器材和材料•功能发生器•双踪示波器•直流电源•可变电阻•电容和电感元件•万用表•连接线等实验内容实验一：直流偏置电源实验目的通过搭建直流偏置电源电路，了解直流稳压电源的工作原理，掌握直流电源的调整和测量方法。

实验步骤1.将直流电源连接到功能发生器的输出端。

2.将功能发生器与示波器相连，观察输出波形，调整幅度和频率。

3.将可变电阻与电容和电感元件连接，调整阻值和测量电压，观察电路输出。

4.依次改变电容和电感元件的数值，观察输出波形的变化。

实验目的通过搭建放大电路，了解放大电路的工作原理，掌握放大电路的测量技巧和放大倍数的调整方法。

实验步骤1.将功能发生器与放大电路相连，调整输出波形的幅度和频率。

2.使用万用表测量放大电路的输入和输出电压，计算放大倍数。

3.改变电阻的数值，观察输出波形的变化，调整放大倍数。

4.将频率调整到共振频率附近，观察输出波形是否失真。

实验目的通过搭建滤波电路，了解滤波电路的工作原理，掌握滤波电路的计算和测量方法。

实验步骤1.将功能发生器与滤波电路相连，调整输出波形的幅度和频率。

2.使用示波器观察输出波形，并测量输出电压。

3.根据测量值计算滤波电路的截止频率和增益。

4.改变电容和电感元件的数值，观察输出波形的变化，调整截止频率和增益。

实验结果分析通过实验一、实验二和实验三的实验，我们可以对模拟电路的基本原理有更深入的理解。

实验一主要了解了直流偏置电源的工作原理和调整方法；实验二主要了解了放大电路的工作原理和调整方法；实验三主要了解了滤波电路的工作原理和调整方法。

通过这些实验，我们还可以了解到电容和电感元件对电路性能的影响，并且掌握了测量和调试模拟电路的技巧。

实验总结通过本次模拟电路实验，我们深入了解了模拟电路的基本原理和调试方法。

我们掌握了直流偏置电源、放大电路和滤波电路的工作原理和调整方法，并通过实际的实验操作加深了理论的理解。

模电实验报告模拟电子实验报告一、引言模拟电子实验是电子信息工程类专业中一门非常重要的课程，通过这门实验课程，我们可以更加深入地了解模拟电路的基本原理和特性。

本次实验我们将学习并掌握一些基本的模拟电路，包括放大电路、滤波电路和振荡电路等。

二、实验一：放大电路1. 实验目的掌握放大电路的基本原理和特性，了解电压放大和功率放大的区别。

2. 实验原理放大电路是指通过放大器将输入信号放大后输出的电路。

信号放大可以分为电压放大和功率放大两种。

电压放大是指将输入信号的电压放大到一定倍数后输出，而功率放大是指将输入信号的功率放大到一定倍数后输出。

3. 实验步骤(1) 搭建共射放大电路，连接电路中的电阻和电容。

(2) 接通电源，调节电源电压和放大器参数。

(3) 输入不同幅度的信号，观察输出信号的变化。

4. 实验结果通过实验我们可以观察到输入信号经过放大电路后，输出信号的电压发生了变化。

当输入信号的幅度较小时，输出信号的幅度也较小；而当输入信号的幅度较大时，输出信号的幅度也较大。

这说明了放大电路可以放大输入信号的电压。

三、实验二：滤波电路1. 实验目的了解滤波电路的基本原理和滤波效果。

2. 实验原理滤波电路是指通过电容、电感和电阻等元件对输入信号进行滤波处理的电路。

滤波电路可以将输入信号中的某些频率成分削弱或者消除，从而得到滤波后的信号。

3. 实验步骤(1) 搭建RC低通滤波电路，连接电容和电阻。

(2) 接通电源，调节电源电压和电路参数。

(3) 输入不同频率的信号，观察输出信号的变化。

4. 实验结果通过实验我们可以观察到当输入信号的频率较低时，输出信号几乎与输入信号一致；而当输入信号的频率较高时，输出信号的幅度明显下降。

这说明了低通滤波电路可以将高频信号削弱，从而实现对输入信号的滤波处理。

四、实验三：振荡电路1. 实验目的了解振荡电路的基本原理和振荡条件。

2. 实验原理振荡电路是指通过反馈回路将一部分输出信号再次输入到输入端，从而使得电路产生自激振荡的现象。

一、实验名称模电实验一：晶体二极管特性分析二、实验目的1. 熟悉仿真软件Multisim的使用，掌握基于软件的电路设计和仿真分析方法；2. 熟悉pocket lab硬件实验平台，掌握基本功能的使用方法；3. 通过软件仿真和硬件实验验证，掌握晶体二极管的基本特性。

三、实验原理晶体二极管是一种具有单向导电特性的半导体器件，其伏安特性曲线反映了二极管在不同电压下的电流变化。

本实验通过测量二极管的正向和反向电压、电流，绘制伏安特性曲线，分析二极管的工作原理。

四、实验仪器与设备1. 电脑：一台，用于运行仿真软件Multisim和pocket lab硬件实验平台；2. 仿真软件：Multisim；3. 硬件实验平台：pocket lab；4. 信号发生器；5. 数字万用表；6. 电阻；7. 二极管。

五、实验步骤1. 打开Multisim软件，搭建实验电路，如图1-1所示；2. 设置仿真参数，对直流电压源V1进行DC扫描，扫描范围0~1V，步长0.01V；3. 测量二极管中的电流，记录数据；4. 根据测量数据，绘制二极管伏安特性曲线；5. 打开pocket lab硬件实验平台，搭建实验电路，如图1-2所示；6. 设置信号发生器参数，进行实验；7. 使用数字万用表测量电压、电流，记录数据；8. 根据测量数据，分析二极管的基本特性。

六、实验数据与结果1. Multisim仿真实验结果- 电压扫描范围：0~1V- 步长：0.01V- 二极管电流测量数据（部分）：电压（V） | 电流（mA）----------|----------0.0 | 0.00.1 | 0.010.2 | 0.05...1.0 | 1.0- 二极管伏安特性曲线（如图1-3所示）2. pocket lab硬件实验结果- 信号发生器参数：频率：50Hz振幅：5V直流电压：0V负载电容：C110F- 负载电阻与输出电压、纹波电压数据（部分）：负载电阻（kΩ） | 输出电压（V） | 输出纹波峰峰值（V）----------------|--------------|-----------------1.0 |2.15 | 0.110.0 | 3.85 | 0.2100.0 | 4.31 | 0.3（表格中数据可根据实际测量结果填写）七、实验分析与讨论1. 分析Multisim仿真实验结果，得出二极管伏安特性曲线；2. 分析pocket lab硬件实验结果，得出二极管的基本特性；3. 对比仿真实验和硬件实验结果，分析误差产生的原因；4. 讨论二极管在实际电路中的应用。

一、实验背景模拟电子技术是电子工程和电气工程中的重要基础课程，旨在使学生掌握模拟电路的基本原理、分析方法及实验技能。

本次实验旨在通过实际操作，观察模拟电子电路的实验现象，加深对理论知识的理解。

二、实验目的1. 观察并分析模拟电子电路的实验现象。

2. 掌握实验操作技能，提高实验分析能力。

3. 培养团队合作精神，提高实验报告撰写能力。

三、实验内容本次实验主要包括以下内容：1. 晶体管单级放大器2. 单极共射放大器3. 负反馈放大电路4. RC文氏电桥振荡器5. 直流稳压电源设计6. 场效应管放大电路四、实验现象以下是对各个实验内容的实验现象描述：1. 晶体管单级放大器（1）当输入信号为正弦波时，输出信号为放大后的正弦波，且幅度随输入信号幅度的增大而增大。

（2）当输入信号为方波时，输出信号为放大后的方波，且幅度随输入信号幅度的增大而增大。

（3）当输入信号为三角波时，输出信号为放大后的三角波，且幅度随输入信号幅度的增大而增大。

2. 单极共射放大器（1）当输入信号为正弦波时，输出信号为放大后的正弦波，且幅度、相位均随输入信号幅度的增大而增大。

（2）当输入信号为方波时，输出信号为放大后的方波，且幅度、相位均随输入信号幅度的增大而增大。

（3）当输入信号为三角波时，输出信号为放大后的三角波，且幅度、相位均随输入信号幅度的增大而增大。

3. 负反馈放大电路（1）引入负反馈后，放大电路的带宽变宽，稳定性提高。

（2）负反馈可降低放大电路的增益，提高线性度。

（3）负反馈可改善放大电路的频率响应。

4. RC文氏电桥振荡器（1）当电路参数满足振荡条件时，输出信号为正弦波。

（2）调节振荡电路的参数，可改变振荡频率。

（3）加入稳幅电路，可改善输出信号的波形。

5. 直流稳压电源设计（1）变压器输出电压经整流、滤波、稳压后，输出稳定的直流电压。

（2）输出电压的稳定性受负载、温度等因素的影响。

（3）稳压电源的设计需满足实际应用的需求。

第1篇一、实验目的1. 熟悉模拟电子技术的基本原理和实验方法；2. 掌握常用电子元器件的测试方法；3. 培养学生动手能力、分析问题和解决问题的能力；4. 理解模拟电路的基本分析方法。

二、实验原理（此处简要介绍实验原理，包括相关公式、电路图等。

）三、实验仪器与设备1. 信号发生器2. 示波器3. 数字万用表4. 模拟电子实验箱5. 连接线四、实验步骤1. 按照实验原理图连接实验电路；2. 使用数字万用表测量相关元器件的参数，如电阻、电容等；3. 使用信号发生器产生不同频率、幅值的信号；4. 使用示波器观察电路输出波形，分析电路性能；5. 根据实验要求，调整电路参数，观察波形变化；6. 记录实验数据，分析实验结果；7. 撰写实验报告。

五、实验数据与分析（此处列出实验数据，包括测量结果、波形图等。

）1. 电路参数测量结果：（列出电阻、电容等元器件的测量值）2. 电路输出波形分析：（分析电路输出波形，如幅度、频率、相位等）3. 实验结果与理论分析对比：（对比实验结果与理论分析，分析误差原因）六、实验结论1. 总结实验过程中遇到的问题及解决方法；2. 总结实验结果，验证理论分析的正确性；3. 对实验电路进行改进，提高电路性能；4. 对实验过程进行反思，提高实验技能。

七、实验报告1. 实验目的；2. 实验原理；3. 实验仪器与设备；4. 实验步骤；5. 实验数据与分析；6. 实验结论；7. 参考文献。

八、注意事项1. 实验过程中注意安全，遵守实验室规章制度；2. 操作实验仪器时，轻拿轻放，避免损坏；3. 严谨实验态度，认真记录实验数据；4. 实验结束后，清理实验场地，归还实验器材。

注：本模板仅供参考，具体实验内容和要求请根据实际课程安排进行调整。

第2篇实验名称：____________________实验日期：____________________实验地点：____________________一、实验目的1. 理解并掌握____________________的基本原理和操作方法。

全版模电实验教案实验一、实验目的1. 理解模拟电子技术的基本概念和原理。

2. 熟悉常见模拟电子电路的组成和功能。

3. 掌握基本模拟电子电路的实验操作方法。

4. 提高实验观察和分析问题的能力。

二、实验原理1. 放大电路：了解放大电路的基本组成，掌握放大电路的输入输出特性，包括静态工作点、动态范围等。

2. 滤波电路：理解滤波电路的作用和分类，掌握滤波电路的设计方法，分析滤波电路的频率响应特性。

3. 振荡电路：了解振荡电路的原理和分类，掌握振荡电路的稳定性和频率控制方法。

4. 调制解调电路：理解调制解调电路的原理和功能，掌握调制解调电路的组成和操作方法。

5. 非线性电路：了解非线性电路的特点和应用，掌握非线性电路的分析方法。

三、实验设备与材料1. 信号发生器2. 示波器3. 万用表4. 电子元件（电阻、电容、电感、二极管、晶体管等）5. 实验板6. 导线四、实验内容与步骤1. 实验一：放大电路（1）搭建一个基本放大电路，包括输入电阻、输出电阻、反馈电阻等。

（2）调整静态工作点，使放大电路处于最佳工作状态。

（3）测量并记录放大电路的输入输出特性，包括放大倍数、频率响应等。

2. 实验二：滤波电路（1）设计并搭建一个低通滤波电路，滤除高频噪声。

（2）调整滤波电路的截止频率，满足实际应用需求。

（3）使用示波器观察滤波电路的频率响应特性。

3. 实验三：振荡电路（1）搭建一个LC振荡电路，产生正弦波信号。

（2）调整LC振荡电路的频率，观察振荡信号的稳定性。

（3）分析并测量振荡电路的频率响应特性。

4. 实验四：调制解调电路（1）搭建一个调幅调制电路，实现模拟信号的调幅。

（2）搭建一个解调电路，恢复调幅信号。

（3）调整调制解调电路的参数，分析信号的调制解调效果。

5. 实验五：非线性电路（1）搭建一个非线性电路，如二极管限幅电路。

（2）观察并测量非线性电路的输出特性。

（3）分析非线性电路在实际应用中的优势和局限性。

五、实验要求与评分标准1. 实验报告：要求实验报告内容完整，包括实验目的、原理、设备、内容、步骤、结果及分析。

模电实训实验报告
模拟电子技术(模电)是电子学的重要分支之一，其研究内容主要是模拟电路的设计、分析和实现。

模电实训实验是模电课程的重要组成部分，通过实验可以更好地巩固和加深对模电知识的理解。

本次模电实训实验报告主要包括以下内容：
1. 实验目的：介绍本次实验的目的和意义，以及实验中需要掌握的知识和技能。

2. 实验原理：详细讲解实验中使用的电路原理和相关理论知识，包括电路的基本概念、基本元件、电路分析和设计方法等。

3. 实验内容：具体描述实验的操作步骤和要求，包括电路搭建、测量和分析等。

4. 实验结果：记录实验过程中获得的数据和实验结果，包括电路参数、波形图、实验误差等。

5. 实验分析：对实验结果进行分析和讨论，结合实验原理和理论知识，深入探讨电路性能及其优化。

6. 实验总结：总结本次实验的经验和教训，指出实验中存在的问题和不足，并提出改进方案和建议。

通过本次模电实训实验，我深入理解了模拟电路的基本原理和设计方法，掌握了电路分析和实验测量的技能，提高了实际操作能力和电路故障排除能力。

同时，也认识到了模电实验中存在的问题和挑战，需要不断学习和实践，才能更好地应对实际工作中的挑战。

- 1 -。
