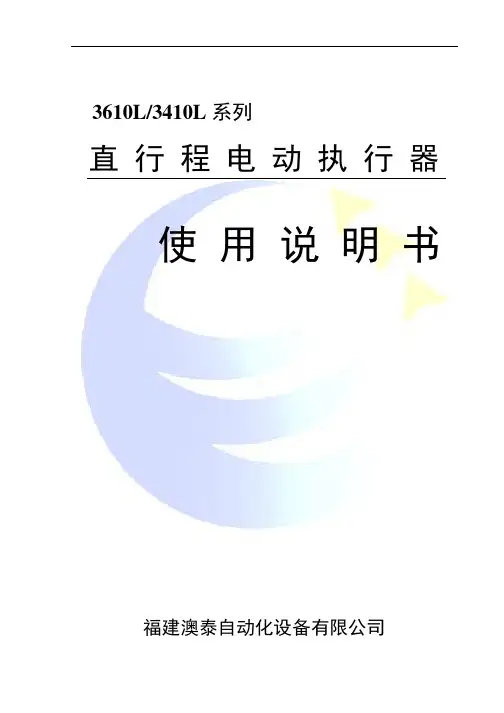

直行程电动执行器说明书目录一产品概述二、主要特点三、型号规格四、主要技术参数五、电气接线图六、安装七、调试八、外形尺寸一、产品概述本厂生产的直行程电动执行机构有调节型的3610L系列和开关型3410L二大类;调节型执行器是以220V交流单相电源作为驱动电源,接受来自调节器的DC4~20mADC1~5V,DC0~10mADC0~5V控制信号来运转的全电子式执行机构,内有控制单元,无需外配伺服放大器;开关型执行器按位置检测信号可分为电阻和电流两种,后者可直接和伺服放大器连接后组成调节型执行器;本系列电动执行器可广泛应用于发电、冶金、化工、轻工、智能楼宇、宾馆等行业;二、主要特点1、执行器内有伺服系统无需另配伺服放大器,只需输入DC4~20mADC1~5V或DC0~10mADC0~5V信号和AC220V单相电源即可工作;连线极为简单方便;2、执行器的关键部件--控制器,采用最先进的混合集成电路,用树脂密封浇铸,呈匣子状,体积小,可靠性高;3、驱动量的反馈检测采用高性能的精密电位器,分辨率<﹪4、具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号;5、用状态选择开关可以设定断信号时,阀位处于全开,全闭或自锁状态;6、用状态选择开关设定正、反动作;7、用状态选择开关可以设定输入信号为DC4~20mADC1~5V或DC0~10mADC0~5V;8、调整工作零点起始和行程满位终点简单易行;9、当突然断电时,能确保阀位自锁;10、采用齿轮传动,可靠性高;11、采用智能限位,较限位开关工作性能更加稳定可靠;12、延时保护功能,超过额定负载时,能实行状态自锁,故障发生时,能启动保护,并可反向运行取消延时保护;三、型号规格四、主要技术参数五、电气接线图1、调节型电动执行机构六、安装1 、执行器的安装姿势应尽量垂直向上安装,应避免向下倒装,给检查维护带来难度;2、执行器通过支架和调节阀联结后,用开合螺母连接输出轴和阀杆时,输出轴的下端与阀杆的上端之间应留有 3 ~ 10mm 距离见下图七、调试一电子式电动执行机构1、行程调整在断开电源AC220V并处在手动状态下进行;A．手动操做使阀门处于关闭状态,输出轴上的指针对准刻度牌的“0”位;并固定刻度牌;此时位置检测电位器应有一定的转角,锁紧齿轮;输出轴内弹簧应有1mm左右的压缩量,既使阀门关闭又保护执行机构;手动操作下侧的螺钉,下压接近微动开关,使之发出刚发出喀嚓一声,紧定螺钉固定.B．手动操作使阀门于全开状态,使指针对准刻度牌上所需行程值,手动操作上侧的螺钉,上压接近微动开关使之刚发出喀嚓一声,紧定螺钉固定,这时应确认阀门全开又保护执行机构.C．当输入信号为DC－10mA时,FQ2000－１控制模块上红色微型开关“１”处于“OFF”位置,“2”处于“ON”状态;当输入信号为DC4—20mA时,红色微型开关“1”处于“ON”,“2”处于“OFF”状态;D.接通电源,加入控制信号,在输入信号为4mA或0mA时,调整W3使LS1微动开关刚发出喀嚓一声就停止下行;在输入信号为DC20mA或10mA时,调整W2使LS2微动开关刚发出喀嚓一声就停止上行;重复检查及调整使输入信号在DC4—20mA或DC0—10mA范围内执行机构输出轴限制在对应规定行程范围内运行,并与之相对应;2、死区范围调整当灵敏度太高或太低时,调整电位器W1调整到输入信号缓慢减少或增大变化量不大于能使执行机构开始动作即可;3、位置检测输出信号调整A、将输入信号增大到19mA或9mA调整电位器W4使位置检测输出电流为19mA或9mA 几次按上方法检查和调整使位置检测信号一一对应,两者差值应大于;B、满度位置检测调准后,零位位置会检测自动跟踪,不需另行再作调整;4、如果在反作用状态下运行,则只需将控制器上的红色微动开关K3、K5处于“OFF”,K4、K6处于“ON”,调整时重复上述步骤即可,此时输入信号为4mA或0mA,输出轴处于最高位置；输入信号为20mA或10mA,输出轴处于最低位置;八、外形尺寸。
