扬州新能电动执行机构智能型说明书(触屏式)

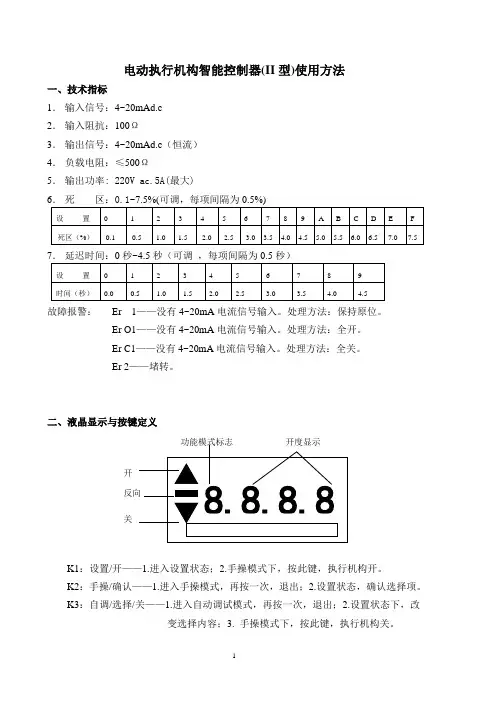

电动执行机构智能控制器(II型)使用方法一、技术指标1．输入信号：4~20mAd.c2．输入阻抗：100Ω3．输出信号：4~20mAd.c（恒流）4．负载电阻：≤500Ω5．输出功率: 220V ac.5A(最大)故障报警：Er 1——没有4~20mA电流信号输入。

处理方法：保持原位。

Er O1——没有4~20mA电流信号输入。

处理方法：全开。

Er C1——没有4~20mA电流信号输入。

处理方法：全关。

Er 2——堵转。

二、液晶显示与按键定义K1：设置/开——1.进入设置状态；2.手操模式下，按此键，执行机构开。

K2：手操/确认——1.进入手操模式，再按一次，退出；2.设置状态，确认选择项。

K3：自调/选择/关——1.进入自动调试模式，再按一次，退出；2.设置状态下，改变选择内容；3. 手操模式下，按此键，执行机构关。

三、工作原理框图四、操作说明1、正常状态下，液晶显示执行机构的开度，0为全关，100为全开。

2、在正常运行状态下，按，进入设置状态，连续按，依次显示：)（1）死区设置显示按选择内容为0～F，可调范围为0.1~7.5%，每项间隔为0.5%，按以下参数分别对应：在输入信号与位置反馈信号比较控制的基础上加入不灵敏区（即死区），使执行机构的位置在允许的偏差范围内。

通过选择S1（0~F）可以选择死区大小。

死区增大，灵敏度降低；否则反之。

注意：如死区太小，则灵敏度太高的话，执行机构容易产生振荡，并易导致电机损坏。

而死区过大，灵敏度太低又会影响控制效果。

故可根据控制系统要求设置适当的死区。

（2）延迟时间显示按选择内容为0～9，可调范围为0秒~4.5秒，每项间隔为0.5秒，按以下参数分别对应：为了防止噪音或外界其它干扰引起执行机构误动作，执行机构自动检查工作信号是否正常，并根据信号的最初变化而动作。

如果信号在设定的时间间隔内变化，则输出不会发生变化。

可参见技术参数，通过选择S2（0~9）设置延迟时间。

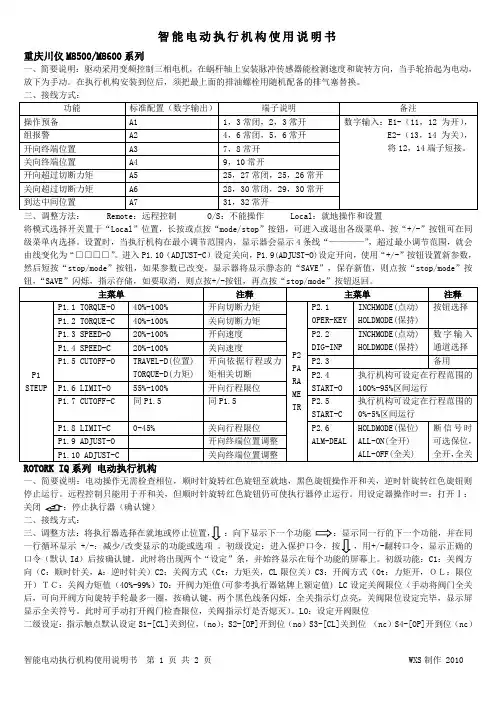

智能电动执行机构使用说明书重庆川仪M8500/M8600系列一、简要说明：驱动采用变频控制三相电机，在蜗杆轴上安装脉冲传感器能检测速度和旋转方向，当手轮抬起为电动，放下为手动。

在执行机构安装到位后，须把最上面的排油螺栓用随机配备的排气塞替换。

三、调整方法： Remote ：远程控制 O/S ：不能操作 Local ：就地操作和设置将模式选择开关置于“Local ”位置，长按或点按“mode/stop ”按钮，可进入或退出各级菜单，按“+/-”按钮可在同级菜单内选择。

设置时，当执行机构在最小调节范围内，显示器会显示4条线“————”，超过最小调节范围，就会由线变化为“□□□□”。

进入P1.10（ADJUST-C ）设定关向，P1.9(ADJUST-O)设定开向，使用“+/-”按钮设置新参数，然后短按“stop/mode ”按钮，如果参数已改变，显示器将显示静态的“SAVE ”，保存新值，则点按“stop/mode ”按钮，“SAVE ”闪烁，指示存储，如要取消，则点按+/-按钮，再点按“stop/mode ”按钮返回。

一、简要说明：电动操作无需检查相位，顺时针旋转红色旋钮至就地，黑色旋钮操作开和关，逆时针旋转红色旋钮则停止运行。

远程控制只能用于开和关，但顺时针旋转红色旋钮仍可使执行器停止运行。

用设定器操作时≡：打开Ⅰ：关闭 二、接线方式：：向下显示下一个功能一行循环显示 +/-：减少/改变显示的功能或选项 。

初级设定：进入保护口令，按，用+/-翻转口令，显示正确的口令（默认Id ）后按确认键。

此时将出现两个“设定”条，并始终显示在每个功能的屏幕上。

初级功能：C1：关阀方向（C ：顺时针关，A ：逆时针关）C2：关阀方式（Ct ：力矩关，CL 限位关）C3：开阀方式（Ot ：力矩开，ＯＬ：限位开）ＴＣ：关阀力矩值（40%-99%）TO ：开阀力矩值(可参考执行器铭牌上额定值) LC 设定关阀限位（手动将阀门全关后，可向开阀方向旋转手轮最多一圈，按确认键，两个黑色线条闪烁，全关指示灯点亮，关阀限位设定完毕，显示屏显示全关符号。

电动装置电动执行器HLSP-220D/A(380D/A) 型智能分体伺服控制器D：为干接点控制A：为模拟量控制220：为单相电源380：为三相电源使用说明书西安恒力仪表研究所HLSP-220D/A(380D/A) 型智能分体伺服控制器该产品是我单位最新研发的产品，走访了十几家国内大中型发电厂，根据客户的实际使用情况，研制而成的。

新增特点：1、采用低功耗、强抗干扰的新型16位msp430f5438A单片机（100管脚扩展能力强大）。

2、4行中文显示的128X64液晶。

可显示更多信息，便于用户直接查看问题。

3、添加电机电流测试并直接液晶显示功能，准确测出执行器电机的带载工作电流，并进行控制。

4、高级的DS18B20数字温度模块，可显示现场环境温度或用户希望测试的其他设备温度，进行连锁控制。

5、增添因主回路可控硅或三相固态继电器短路而烧毁电机的保护功能，切断电机供电电源，屏幕显示可控硅坏，并报警输出。

6、增添电机过流保护功能，当因阀门卡涩使电机电流大于检测电流时，切断电机供电电源，屏幕显示电机电流过大，并报警输出。

这个功能是我单位根据现场使用的实际情况研制开发的，当执行器新安装后，通过开阀或关阀检测电机的工作电流并记忆。

随使用时间的增加，阀门难免有卡涩的情况，这时电机的电流就会上升，电机长时间的在大于工作电流的情况工作，会引起电机的烧毁（不是因堵转，电机堵转我们有保护）。

我们分设了3档电流情况，大于1.2倍、1.5倍、2倍，通过时间控制来切断电机，并显示在屏幕上。

7、增添电机缺相保护功能，当电机缺相时，可自我侦测，切断电机供电电源，屏幕显示电机缺相，并报警输出。

8、控制方式灵活，可开关量（干接点）控制也可模拟量（4~20毫安）控制。

9、开关量（干接点）控制方式多样，可设定内部供电，也可设定外部供电控制。

可设定时间控制阀门的开关。

可正常点动到全开、全关位。

可短按自保持，可长按（2S）自保持到全开、全关位。

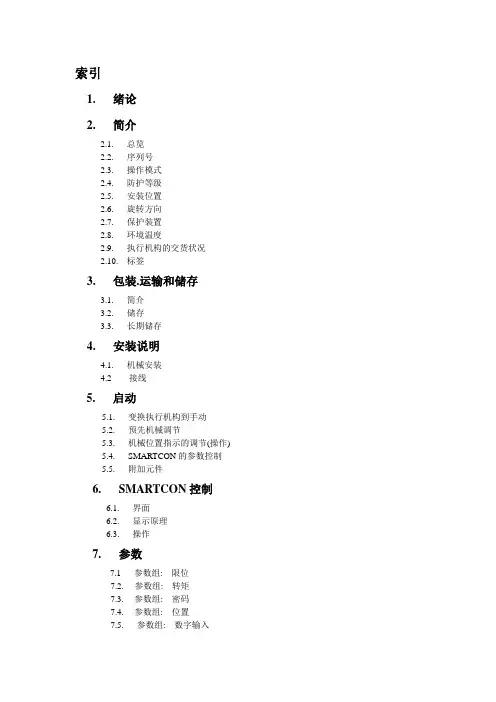

索引1.绪论2.简介总览序列号操作模式防护等级安装位置旋转方向保护装置环境温度执行机构的交货状况标签3.包装.运输和储存简介储存长期储存4.安装说明4.1. 机械安装4.2 接线5. 启动5.1.变换执行机构到手动5.2.预先机械调节5.3.机械位置指示的调节(操作)5.4.SMARTCON的参数控制5.5.附加元件6. SMARTCON控制6.1.界面6.2.显示原理6.3.操作7. 参数7.1 参数组: 限位7.2. 参数组: 转矩7.3.参数组: 密码7.4.参数组: 位置7.5. 参数组: 数字输入7.6. 参数组: 数字输出7.7.参数组: 位置信号(选项)7.8.参数组: 步进运动7.9.参数组: 远程位置调节器(选项)7.10.参数组: PID远程位置调节器(选项)7.11.参数组: Profibus(选项)7.12.参数组: 多样性7.13.参数组: 电路板7.14.参数组: 数据记录8. 状态菜单8.1.状态8.2.历史8.3.数据记录9. 红外线连接10. 维护11.故障诊断12.保险丝13.备件14.推荐使用润滑剂主要部分润滑剂使用年限润滑剂要求15.培训16.关于机械部件的声明17.综述18.技术参数SMARTCON控制智能型执行机构操作手册(CSC0502e) 1.绪论本手册适合于具有SMARTCON控制的AB型SCHIEBEL执行机构.通过使用RISC处理器,执行机构的控制单元能够提供比我们到目前为止所知的控制更多的灵活性和舒适性.应用范围为工业阀门的控制.例如旋塞阀, 闸阀,蝶阀以及球阀.如有其他的应用,请联系我们.对于超出指定使用范围以外的使用所造成的损坏,SCHIEBEL公司不予以负责.由用户自行承担责任.必须遵守操作说明书来使用执行机构，请用户务必于使用前阅读此手册在接电操作期间不可避免的部分部件会带电压.所以操作电气系统或设备必须由熟练的电工本人来执行，或者是在电工的监督和控制下经过培训的人员来完成,他们必须遵守电工规则.务必遵守维护使用说明书,否则就不能保证执行机构安全.长久的运行.不遵守警告和注意可能会导致严重的后果.操作人员必须十分地熟悉在操作说明中所有的警告和注意恰当的运输,正确的贮藏.合理的安装.小心的试车.精心的维护，只有如此才能从根本上保证无故障的安全运行.2.简介总览图1序列号每一个执行机构都有独自的序列号,也称之为装配号.序列号是一个8位数.起始为生产年限.它被刻于执行机构的标牌(见图2)上(执行机构的标牌位于手柄的下方见图3).在SCHIEBEL公司的产品记录上将序列号作为执行机构唯一的证明(型号,尺寸,运行,选项,技术数据和检查报告)图2图3用于防爆的执行机构(依照EN 50014 标准)单独使用专有标牌(Eex,TüV-标准)图4操作模式有两种截然不同的操作模式：依照VDE0530DE 的开环控制（操作模式S2，开关型）和闭环控制（操作模式S4）。

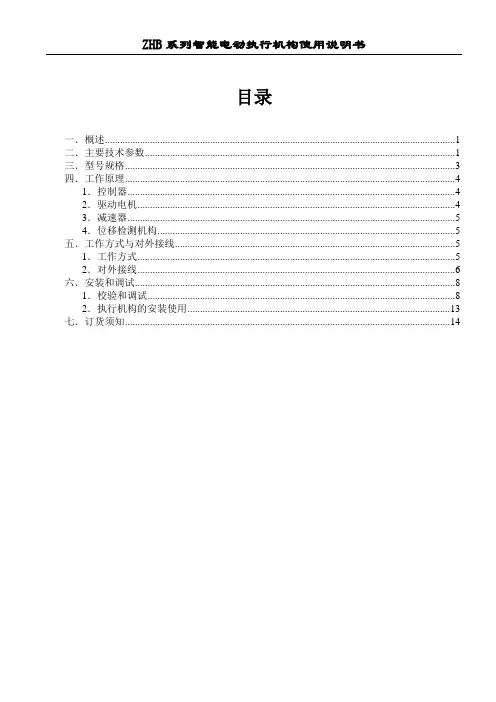

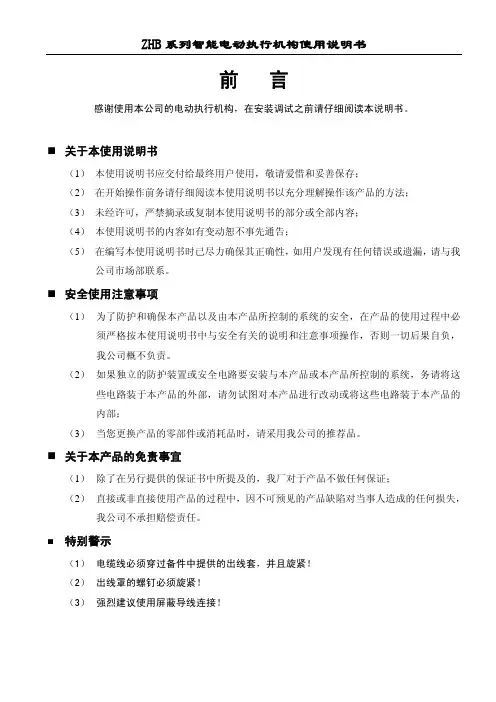

目录一．概述 (1)二．主要技术参数 (1)三．型号规格 (3)四．工作原理 (4)1．控制器 (4)2．驱动电机 (4)3．减速器 (5)4．位移检测机构 (5)五．工作方式与对外接线 (5)1．工作方式 (5)2．对外接线 (6)六．安装和调试 (8)1．校验和调试 (8)2．执行机构的安装使用 (13)七．订货须知 (14)一．概述ZHB系列智能电动执行机构（以下简称执行机构）是DDZ电动单元组合仪表中的执行单元仪表，适用于各类工艺过程自动控制系统之中。

它接受上位调节仪表的控制信号，输出转角位移和机械转矩，控制各类阀门、挡板的开度，调节工艺管路中流体介质的流量，实现工艺参数的自动控制。

本执行机构是以单片微控制器为核心的智能化仪表，与传统的模拟仪表相比，具有显著的优越性:1.一体化结构,不需另配伺服放大器，简化系统构成。

2.既可接受4～20mAd.c.电流信号控制，也可接受开关（脉冲）信号控制。

3.智能定位,精度高,阻尼特性好。

4.具有电制动功能, 减少制动器磨损,工作寿命长。

5.现场按键手动操作,并带调节信号及阀位信号等多参数显示。

6.无触点中途限位,确保系统安全。

7.具有信号断线、偏差过大、电机堵转、过热等多种故障诊断及报警、处理等功能。

8.具有正反作用自动识别、阀门流量特性变换功能。

9.数字滤波,抗干扰能力强，无触点位移传感器,可靠性高。

10.体积小,重量轻,比传统同类产品减小三分之一。

二.主要技术参数1.调节信号输入：4～20mA d.c.2.开关量输入：3路开关量输入，无源开关或有源开关信号。

无源信号容量：24V，0.1A闭合为有效；有源开关信号：高电平有效，高电平：10～27Vd.c.，低电平：0～1V。

其中：开关量输入1：远方连续信号4～20mA d.c.控制。

（注：开关量输入1有效时，开关量2、3将不起作用。

）开关量输入2：远方操作开启，有点动和（脉冲）自保持两种操作模式。

脉冲最小宽度100ms。

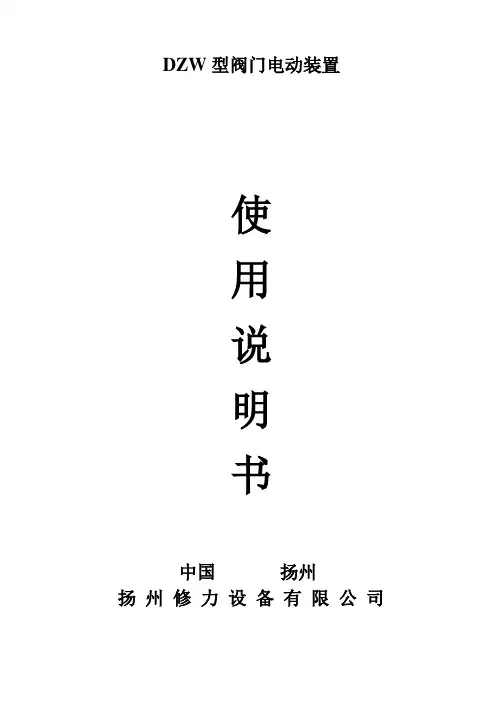

DZW型阀门电动装置使用说明书中国扬州扬州修力设备有限公司安全该机电设备是在工业强电流的条件下使用的。

在操作中，该设备上有些裸露零件带电，同时有些零件能够运动和转动，都是危险的。

因此，未经许可拆下所需的罩盖，不合理的使用，不正确的操作或不合适的维护，均会造成严重的人身伤害或损坏设备性能。

为了设备的安全，必须保证：——仅允许有资格的人员对这些机械和设备进行作业。

——无论何时，在上述有资格的人员对该机械和设备进行作业时，他们都应具备有这些机械和设备的操作说明书或其他产品文件，以按说明书的要求执行。

——严禁没有资格的人员对该设备进行作业或在其附近进行作业。

——安装或重装后，首次电动操作，必须使阀门处于中间位置检查开关方向，必需按调试要求逐项调试，检查个部件正常后，才能投入使用。

目录1．概述 (3)2．型号表示方法 (3)3．工作环境和主要技术参数 (3)4. 外形及连接尺寸 (4)5. 结构 (5)6. 调整 (12)7. 安装与拆卸 (14)8. 故障及排除方法 (15)9. 订货须知 (15)1．概述多回转阀门电动执行机构，通称为DZW型。

适用于启闭件做直线运动的阀门，如闸阀、截止阀、隔膜阀、闸门、水闸阀等。

用于阀门的开启、关闭或调节。

是对阀门实现远控、集控和自控的必不可少的驱动装置。

他们具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

多回转电动执行机构有：户外型、隔爆型、整体型、整体调节型、隔爆整体型、隔爆整体调节型等。

按连接型式，还分为转矩型和推力型。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

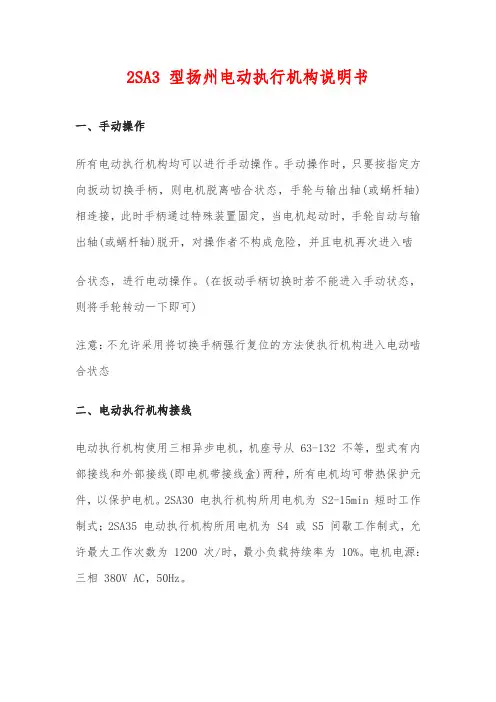

2SA3 型扬州电动执行机构说明书一、手动操作所有电动执行机构均可以进行手动操作。

手动操作时，只要按指定方向扳动切换手柄，则电机脱离啮合状态，手轮与输出轴(或蜗杆轴)相连接，此时手柄通过特殊装置固定，当电机起动时，手轮自动与输出轴(或蜗杆轴)脱开，对操作者不构成危险，并且电机再次进入啮合状态，进行电动操作。

(在扳动手柄切换时若不能进入手动状态，则将手轮转动一下即可)注意：不允许采用将切换手柄强行复位的方法使执行机构进入电动啮合状态二、电动执行机构接线电动执行机构使用三相异步电机，机座号从 63-132 不等，型式有内部接线和外部接线(即电机带接线盒)两种，所有电机均可带热保护元件，以保护电机。

2SA30 电执行机构所用电机为 S2-15min 短时工作制式；2SA35 电动执行机构所用电机为 S4 或 S5 间歇工作制式，允许最大工作次数为 1200 次/时，最小负载持续率为 10%。

电机电源：三相 380V AC，50Hz。

注：接线时应按电动执行机构的实际配置进行。

BL：闪光信号开关 WE：行程控制开关 HZ：空间加热器 DE：转矩控制开关 ESR：电子位置发送器 POT：电位器三、开关及信号部分的调整(1)转矩控制机构 DSW(开关 S1、S2)调整转矩控制机构开关在输出轴的两个旋转方向上各有一只，如需要也可配置两个。

每台电动执行机构的切断转矩及转矩最小/最大范围均已调整，转矩值按用户的要求设定，如用户无要求则设定在最小转矩上。

如果需要，用户也可以自己在转矩范围内进行调整，只要旋转图7 中的件 60.40 即可，旋转中凸轮片与微动开关滚轮之间的距离越小，则转矩值越小，反之则转矩值越大。

转矩调整值分 13 档，有级调整，最大转矩整定在第 13 格上，在调整中应注意不要调整紧固件 60.30 的内六角螺钉，否则将会改变出厂时电动执行机构的调整参数。

(2)信号齿轮组件调整信号齿轮组件用于驱动信号元件，如电位器 POT、电子位置发送器ESR、机械式位置指示器 SA 及行程凸轮控制机构 NSW(特殊订货)。

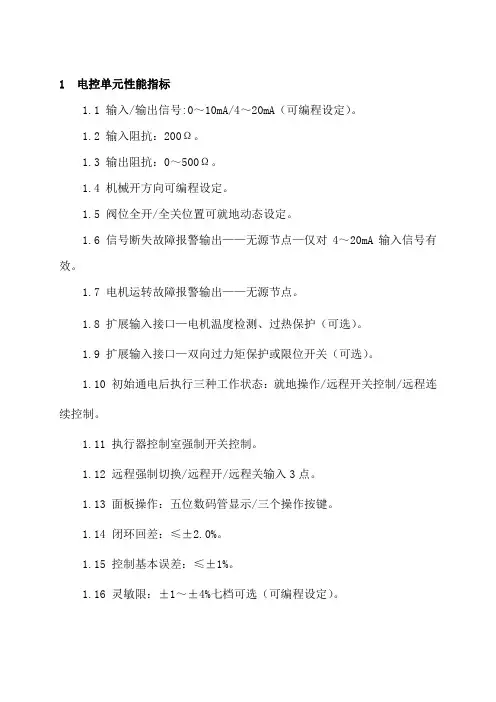

1 电控单元性能指标1.1 输入/输出信号:0～10mA/4～20mA（可编程设定）。

1.2 输入阻抗：200Ω。

1.3 输出阻抗：0～500Ω。

1.4 机械开方向可编程设定。

1.5 阀位全开/全关位置可就地动态设定。

1.6 信号断失故障报警输出——无源节点—仅对4～20mA输入信号有效。

1.7 电机运转故障报警输出——无源节点。

1.8 扩展输入接口—电机温度检测、过热保护（可选）。

1.9 扩展输入接口—双向过力矩保护或限位开关（可选）。

1.10 初始通电后执行三种工作状态：就地操作/远程开关控制/远程连续控制。

1.11 执行器控制室强制开关控制。

1.12 远程强制切换/远程开/远程关输入3点。

1.13 面板操作：五位数码管显示/三个操作按键。

1.14 闭环回差：≤±2.0%。

1.15 控制基本误差：≤±1%。

1.16 灵敏限：±1～±4%七档可选（可编程设定）。

1.17 供电电源：220V·AC。

1.18 最大电机负载：200W·AC。

1.19 供电电流；静态最大电流（控制器）：≤12mA·AC。

动态最大电流（控制器）：≤24mA·AC。

1.20 工作环境：温度：-20～+50℃。

湿度：≤85%。

1.21 储存温度：-45～85℃。

二、控制方式与参数设定（一）、控制方式的选择通过按“MODE”键，可以在“就地手动操作”、“远程开关控制”、“远程线性控制”三种方式中选择任意一种作为当前的工作模式。

１、就地手动操作方式可以通过使用按键来改变阀门的开关位置。

２、远程开关控制方式在这种控制方式中，面板上的开关按键将不起作用。

阀门的开关动作命令将由外部信号——“远程开信号”和“远程关信号”来提供。

同“就地手动操作方式”类似，如果当前位置为0%（全关）时，“远程关信号”将失败；同样道理，如果当前位置为100%（全开）时“远程开信号”将失败。

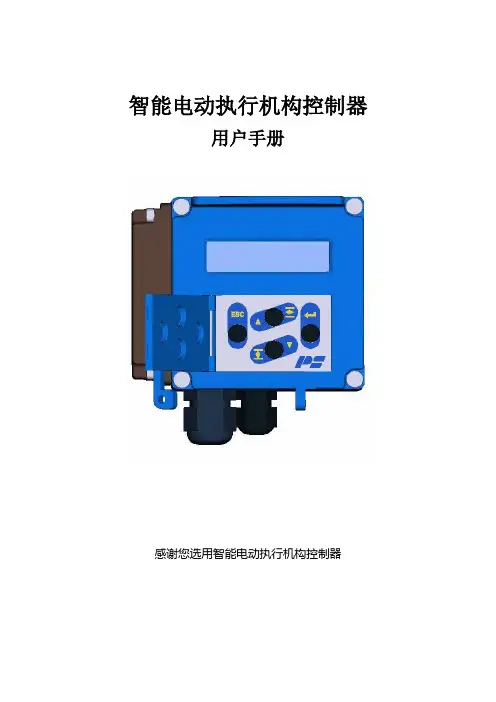

智能电动执行机构控制器用户手册感谢您选用智能电动执行机构控制器智能电动执行机构控制器●概述智能电动执行机构控制器以智能控制电路替代原模拟型伺服控制电路PSAP4，与PSQ或PSL电动执行构构配套，构成智能PS电动执行机构具备就地手操功能，只需掀开面板盖即可进行操作，直接控制执行机构运转采用LCD显示，信息指示清晰明亮所有操作均通过操作4个按钮来实现在阀位控制输入信号失效时可以驱动执行机构运行到预先设定的安全阀位具有历史记录功能，自动记录执行机构的运行数据具有自诊断功能，在出现故障时产生报警具有自整定功能，对阀位行程和死区可以自动进行确认具有可选的双向隔离的Modbus协议通讯具有3路可选的开关量输入具有4路可选且功能可设置的开关量输出目录1技术指标...............................................................................................................1－1 1.1模拟输入. (1)1.2仪表指示 (1)1.3光电隔离双向ON/OFF控制 (1)1.4变送输出 (1)1.5 通讯 (1)1.6 开关量输入 (1)1.7 开关量输出 (1)1.8数据记录 (1)2接线........................................................................................................................2－2 2.1用户接线图. (2)3操作........................................................................................................................2－2 3.1操作面板. (2)3.2手自动切换 (2)3.3手动控制 (2)4用户设置...............................................................................................................3－5 4.1 用户菜单进入. (3)4.2 用户菜单选择 (3)4.3 用户菜单修改 (3)4.4 用户菜单退出 (3)4.5 用户菜单列表………………………………………………………………………………………..4－5 4.6 整定……………………………………………………..……………………………………...….…...6－64.6.1 整定自动方式 (6)4.6.2 整定手动方式 (6)5 指示说明 (7)6 伺服控制 (7)7 诊断 (8)7.1 诊断菜单进入 (8)7.2 诊断菜单选择 (8)7.3 诊断菜单退出 (8)7.4 诊断菜单列表 (8)1技术指标1.1模拟输入通道数目：2通道控制输入：4~20mA反馈输入：0~1KΩ采样周期：10毫秒1.2仪表指示显示器件：LCD阀位指示：0~100%状态指示：阀位动作、控制状态、报警指示1.3光电隔离双向ON/OFF控制输出类型：双向可控硅过零触发输出功率：1 KV A 230V 50/60HZ 单相交流电机死区范围：0.1~10.0% 自动调整或用户设置1.4变送输出通道数目：1通道输出类型：4~20mA 对应阀位0~100 %最大负载：350Ω输出精度：±0.5%F.S1.5通讯协议类型：Modbus通讯方式：ASC/RTU可选通讯地址：0~32可选通讯速率：1200/2400/4800/9600可选1.6 开关量输入通道数目：3通道功能：远程手动/远程开/远程关输入类型：无源触点1.7开关量输出通道数目：4通道功能：故障状态/手动状态/阀位低报/阀位高报可选输出类型：继电器触点触点容量：0.5A/125VAC或2A/30VDC（阻性负载）0.25A/125VAC或1A/30VDC（感性负载）1.8数据记录功能：记录运行数据如系统起动次数、电机起动总次数、电机最近一小时起动次数、系统运行总时间、电机运行总时间、极限温度下电机运行时间等2 接线2.1 用户接线图接线时，请打开控制盒的侧盖。

一、概述二、功能特点三、技术参数RPC-HJ1系列智能电力电容一体机（以下都简称智能电容），是扬州华锦电气科技有限公司研发并拥有自主产权的新一代无功补偿装置，主要由低压电力电容器（一台共补型内包含2组共补电容器组或1组大容量的共补电容器组，分补型包含1组分补电容器组），智能测控单元模块，晶闸管复合投切电路，线路保护单元等集成一体化组成。

RPC-HJ1是传统无功补偿装置与先进的微电子技术相结合的产物，是代表智能电网时代的革命性的高新技术产品，它适用于各种无明显谐波的用电场合的无功功率自动补偿。

高智能化的设计，将使安装更简易，运行更安全，维护更简便。

1）一体化：将各种无功补偿器件集成为一体，一台产品就囊括了传统无功补偿柜体的全 部功能器件。

2）智能化：在高性能硬件的基础上，结合信号采集、无功补偿、联网通讯等先进成熟的 软件应用，可实现精确补偿、智能组网、故障自动排除报警等功能。

3）简易化：一体化的设计，使接线更方便，安装更模块化，生产更简易化；智能化的软 硬件结构，使得在现场使用时无需另行参数设置（包括通讯参数等）就可全智能运行， 智能组网功能可自动组网（多机系统中自动生成主机，可控制其他副机），并具有灵 活的重启复位再组网，故障退网等功能，这都使现场投运更简易化。

完完全全实现了 傻瓜模式。

4）零投化：采用成熟的无功补偿控制技术与电容器复合投切技术，实现了无涌流过零投 切的优点，大大提高了电气使用寿命。

5）多样化：可实现单机运行，多机运行模式，即连即用，系统自动判断组网状态，无需 人工设置。

也可根据需要，配置外接参数显示器，或外接无功补偿控制器，或配电监 测计量终端。

6）小型化：采用紧凑的设计，最大的节省了空间，组成柜体后，在体积，成本，运输等 方面可占据更大的优势。

使用模式单机模式多机组网模式外接主机组网模式环境条件环境温度：-25～45℃相对湿度：40℃，20～90%海拔高度：≤2500m电源条件额定电压：AC 220V/380V电压偏差：-15%～+20%电压波形：正弦波，总畸变率不大于5%工频频率：45Hz ～65Hz功率消耗：≤3W电气安全电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采样与控制电路防护均符合中华人民共和国电力行业标注DL/T 842-- 2003 《低压并联电容器装置使用技术条件》中对应条款要求。

安 全该机电设备是在工业强电流的条件下使用的。

在操作中，该设备上有些裸露零件带电，同时有些零件能够运动或转动，都是很危险的。

因此，未经许可拆下所需的罩盖，不合理的使用，不正确的操作或不合适的维护，均会造成严重的人身伤害或损坏设备性能。

为了设备的安全，必须保证：——仅允许有资格的人员对这些机械和设备进行作业。

——无论何时，在上述有资格的人员对该机械和设备进行作业时，他们都应备有这些机械和设备的操作说明书或其它产品文件，以便按说明书的要求执行。

——严禁没有资格的人员对该机械和设备进行作业或在其附近进行作业。

目录1 运输及保管 (1)2 概述 (1)2.1 应用 (1)2.2 结构及原理 (1)2.3 手动操作 (3)2.4 电机 (3)2.5 连接及安装 (3)2.6 电气连接 (4)3开关及信号部分的调整 (5)3.1 转矩控制机构DSW(开关S1、S2)调整 (5)3.2 信号齿轮组件调整 (6)3.3 行程控制计数器机构RSW的调整 (7)3.4 行程控制凸轮机构NSW的调整 (8)3.5 电位器POT (9)3.6电子位置发送器ESR (9)3.7机械位置指示器SA (10)3.8投入运行 (10)4维修及保养 (10)4.1检查及校调 (11)4.2润滑材料的检查及加注周期 (11)附录1电子位置发送器的主要参数与调整 (12)1 概述 (12)2 安装连接 (12)3 模式调节 (12)4 调整 (14)附录2连接型式及尺寸 (16)法兰连接尺寸(GB12222)(见附图5和附表1) (16)输出轴尺寸(GB12222)(附图6至附图8，附表2至附表4) (17)可传递转矩和推力的输出轴型式(附图6、附表2) (17)仅传递转矩的输出轴型式(附图7、附图8，附表3、附表4) (17)连接尺寸(JB2920)(附图9、附表5) (19)2SA3电动执行机构为一种机电装置，在运输、保管、安装、调试维修时应严格按照本说明书的各项要求进行，以避免发生故障及损伤。

HD-TF系列非侵入式智能型电动执行器模块用户手册扬州恒电阀门控制设备有限公司地址：扬州市维扬路283号电话：0514-********、87696177、87986033、87693036传真：0514-********网址：章节目录一、产品概述 (3)二、型号描述 (4)三、产品功能特点 (4)四、工作环境 (6)五、主要技术参数 (7)六、红外线遥控器 (7)七、液晶显示操作面板： (7)八、参数设定与调试 (8)4.行程设定 (8)4.1关阀行程设定 (9)4.2开阀行程设定 (9)5.系统参数设置 (9)5.1站号显示及设定（只有总线型才有此功能） (9)5.2输出继电器组态设置 (10)5.3ESD输入控制方式选择 (10)5.4丢信方式选择（开关型无此选项） (10)5.5输入信号选择（开关型无此选项） (10)5.6输入4mA电流信号校正（开关型无此选项） (11)5.7输入20mA电流信号校正（开关型无此选项） (11)5.8输出4mA电流信号校正 (11)5.9输出20mA电流信号校正 (11)5.10灵敏度设置（开关型无此选项） (11)5.11电机惯量设置（开关型无此选项） (11)5.12远控信号状态设定 (12)5.13阀位显示方式选择 (12)5.14远控方式选择(二级菜单) (12)5.15电子力矩检测使能(二级菜单) (12)5.16关过载额定电流设置(二级菜单) (13)5.17开过载额定电流设置(二级菜单) (13)九、RS485通讯总线 (13)1.总线介绍 (13)2.通讯特性 (13)3.Modbus RTU帧 (14)4.数据交换地址和定义 (14)1)输入数据 (14)2)输出数据 (14)5.总线拓朴 (15)十、维护及故障处理 (16)十一、电气功能原理图 (18)一、产品概述HD-TF系列智能型电动执行器控制模块，运用了先进的微计算机、表面贴装（SMT）、电磁兼容（EMC）等技术，大规模采用了专用集成电路模块。

VESON-Ⅱ型电动执行器控制部件使用说明一、概述VESON-Ⅱ型电动执行控制器是一种智能型、一体化的开关型电动执行器（俗称电动头）控制部件。

VESON-Ⅱ具有丰富的自诊断与保护功能，以及行程方向、电机方向自调整等功能。

带有液晶显示的就地操作面板，提供了全中文的设置菜单及简明的操作指导。

运行中液晶显示器实时显示阀门位置、工作状态、故障原因等。

控制器提供了就地与远方可切换操作功能。

远方控制可采用无源接点，通过控制台按钮手动操作。

也可由控制系统的继电器接点或集电极开路门、电平、脉冲等DO信号驱动，因此可方便地与DCS、PLC、计算机或其它的控制仪表直接连接。

VESON-Ⅱ可输出阀门全开、全关的无源接点信号。

就地操作按钮可采用非通透式磁性按钮或红外遥控，以满足更高的防护等级要求。

二、主要功能1、就地操作功能通过就地操作面板的“开”、“关”、“停”三键实现对执行器的开、关、停操作。

2、远程操作功能远程控制可接入“开”、“关”两只按扭，或与DCS、PLC等控制系统通过两路DO（集电极开路门或24V电平、脉冲、继电器等）连接，实现对执行器的开、关、停操作。

3、自动调整电机转动方向设置完成后自动调整电机方向为需要的方向。

4、自动调整行程方向用户可任意指定执行器的开、关方向，无需改变任何接线。

5、电子全开、全关限位功能。

6、卡涩保护。

自动回退、前进三次，仍卡涩断电报警。

7、位置传感器故障报警及保护。

如果位置检测电位器发生故障，引线故障或位置检测电路故障，可自动停电机并点亮报警灯。

三、主要技术指标1、工作电源：AC60V～AC280V。

2、位置传感器：0～500Ω至0～10K电位器。

3、远方开、关控制信号：无源接点、集电极开路门：灌电流10mA。

电平、脉冲信号：24V，低电平有效，灌电流10mA。

4、阀门全开、全关接点信号：继电器常开接点。

接点容量5A/AC 250V;7A/DC30V。

5、工作环境温度：－25～70℃。
