机械密封基础知识(一)

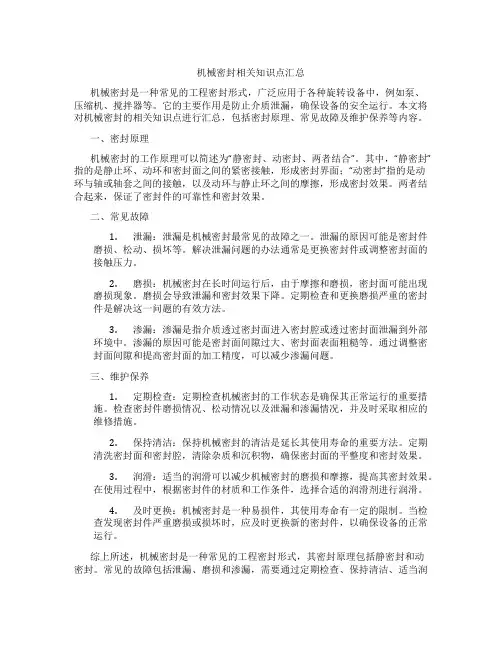

机械密封相关知识点汇总机械密封是一种常见的工程密封形式，广泛应用于各种旋转设备中，例如泵、压缩机、搅拌器等。

它的主要作用是防止介质泄漏，确保设备的安全运行。

本文将对机械密封的相关知识点进行汇总，包括密封原理、常见故障及维护保养等内容。

一、密封原理机械密封的工作原理可以简述为“静密封、动密封、两者结合”。

其中，“静密封”指的是静止环、动环和密封面之间的紧密接触，形成密封界面；“动密封”指的是动环与轴或轴套之间的接触，以及动环与静止环之间的摩擦，形成密封效果。

两者结合起来，保证了密封件的可靠性和密封效果。

二、常见故障1.泄漏：泄漏是机械密封最常见的故障之一。

泄漏的原因可能是密封件磨损、松动、损坏等。

解决泄漏问题的办法通常是更换密封件或调整密封面的接触压力。

2.磨损：机械密封在长时间运行后，由于摩擦和磨损，密封面可能出现磨损现象。

磨损会导致泄漏和密封效果下降。

定期检查和更换磨损严重的密封件是解决这一问题的有效方法。

3.渗漏：渗漏是指介质透过密封面进入密封腔或透过密封面泄漏到外部环境中。

渗漏的原因可能是密封面间隙过大、密封面表面粗糙等。

通过调整密封面间隙和提高密封面的加工精度，可以减少渗漏问题。

三、维护保养1.定期检查：定期检查机械密封的工作状态是确保其正常运行的重要措施。

检查密封件磨损情况、松动情况以及泄漏和渗漏情况，并及时采取相应的维修措施。

2.保持清洁：保持机械密封的清洁是延长其使用寿命的重要方法。

定期清洗密封面和密封腔，清除杂质和沉积物，确保密封面的平整度和密封效果。

3.润滑：适当的润滑可以减少机械密封的磨损和摩擦，提高其密封效果。

在使用过程中，根据密封件的材质和工作条件，选择合适的润滑剂进行润滑。

4.及时更换：机械密封是一种易损件，其使用寿命有一定的限制。

当检查发现密封件严重磨损或损坏时，应及时更换新的密封件，以确保设备的正常运行。

综上所述，机械密封是一种常见的工程密封形式，其密封原理包括静密封和动密封。

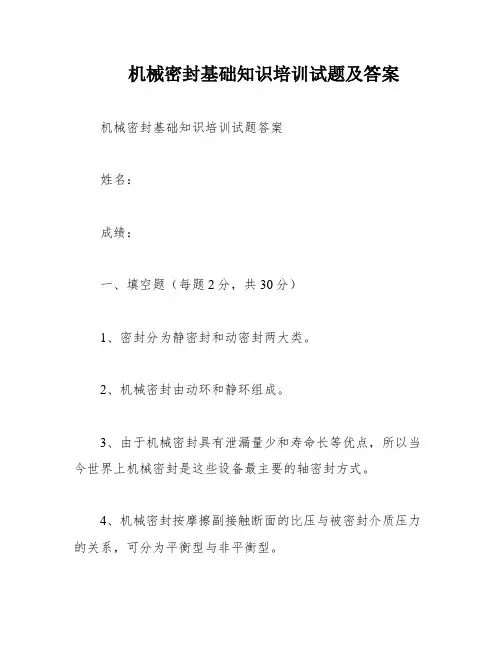

机械密封基础知识培训试题及答案机械密封基础知识培训试题答案姓名：成绩：一、填空题（每题2分，共30分）1、密封分为静密封和动密封两大类。

2、机械密封由动环和静环组成。

3、由于机械密封具有泄漏量少和寿命长等优点，所以当今世界上机械密封是这些设备最主要的轴密封方式。

4、机械密封按摩擦副接触断面的比压与被密封介质压力的关系，可分为平衡型与非平衡型。

5、机械密封常用于离心泵、离心机、反应釜等设备。

6、密封的作用是将结合面间的间隙封住，隔离或切断泄露通道，增加泄露通道中的阻力或者在通道中加设小型做功原件，对泄漏物造成压力，与引起泄露的压差部分抵消或完全平衡，以阻止泄露。

二、判断题（每题3分，共30分）1、泄露是机械设备常产生的故障之一。

（√）2、机械密封属于端面密封。

（√）3、机械密封在安装时，必须将轴、密封腔体、密封端盖及机械密封本身清洗干净，防止任何杂质进入密封部位。

（√）4、机械密封安装时，应有适当的润滑。

（√）5、设备在运转前必须充满介质，以防止干摩擦而使机械密封失效。

（√）6、机械密封弹簧压缩量越大越好。

（╳）7、机械密封动环密封圈越近越好。

（╳）8、机械密封静环密封圈越紧越好。

（╳）9、机械密封端面不平、平面度、粗糙度未达到要求，会导致泄露。

（√）10、机械密封的动、静环摩擦面越窄其密封性越好。

（╳）三、简答题（每题20分，共40分）1、静密封的分类垫片密封、O型圈密封、密封胶密封、静密封螺纹密封、填料密封（盘根）、研合面密封。

2、动密封的分类填料密封、涨圈密封、接触式密封机械密封、油封密封、动密封浮动环密封、迷宫密封、非接触式密封离心密封。

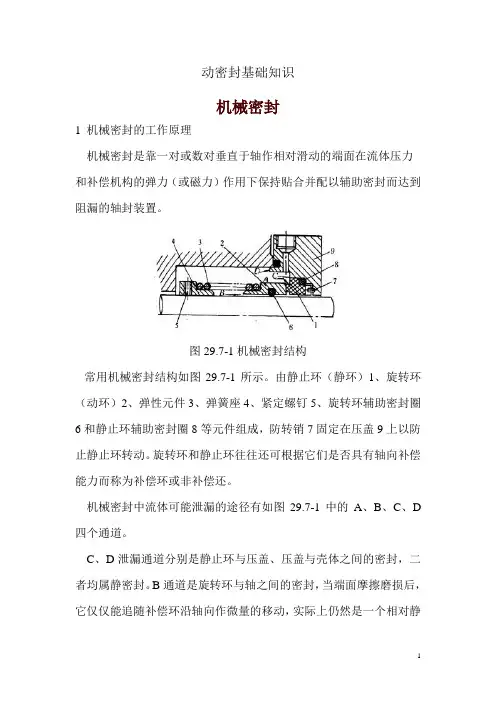

动密封基础知识机械密封1 机械密封的工作原理机械密封是靠一对或数对垂直于轴作相对滑动的端面在流体压力和补偿机构的弹力（或磁力）作用下保持贴合并配以辅助密封而达到阻漏的轴封装置。

图29.7-1 机械密封结构常用机械密封结构如图29.7-1所示。

由静止环（静环）1、旋转环（动环）2、弹性元件3、弹簧座4、紧定螺钉5、旋转环辅助密封圈6和静止环辅助密封圈8等元件组成，防转销7固定在压盖9上以防止静止环转动。

旋转环和静止环往往还可根据它们是否具有轴向补偿能力而称为补偿环或非补偿还。

机械密封中流体可能泄漏的途径有如图29.7-1中的A、B、C、D 四个通道。

C、D泄漏通道分别是静止环与压盖、压盖与壳体之间的密封，二者均属静密封。

B通道是旋转环与轴之间的密封，当端面摩擦磨损后，它仅仅能追随补偿环沿轴向作微量的移动，实际上仍然是一个相对静密封。

因此，这些泄漏通道相对来说比较容易封堵。

静密封元件最常用的有橡胶O形圈或聚四氟乙烯V形圈，而作为补偿环的旋转环或静止环辅助密封，有时采用兼备弹性元件功能的橡胶、聚四氟乙烯或金属波纹管的结构。

A通道则是旋转环与静止环的端面彼此贴合作相对滑动的动密封，它是机械密封装置中的主密封，也是决定机械密封性能和寿命的关键。

因此，对密封端面的加工要求很高，同时为了使密封端面间保持必要的润滑液膜，必须严格腔制端面上的单位面积压力，压力过大，不易形成稳定的润滑液膜，会加速端面的磨损；压力过小，泄漏量增加。

所以，要获得良好的密封性能又有足够寿命，在设计和安装机械密封时，一定要保证端面单位面积压力值在最适当的范围。

机械密封与软填料密封比较，有如下优点：①密封可靠在长周期的运行中，密封状态很稳定，泄漏量很小，按粗略统计，其泄漏量一般仅为软填料密封的1/100；②使用寿命长在油、水类介质中一般可达1～2年或更长时间，在化工介质中通常也能达半年以上；③摩擦功率消耗小机械密封的摩擦功率仅为软填料密封的10%～50%；④轴或轴套基本上不受摩损；⑤维修周期长端面磨损后可自动补偿，一般情况下，毋需经常性的维修；⑥抗振性好对旋转轴的振动、偏摆以及轴对密封腔的偏斜不敏感；⑦适用范围广机械密封能用于低温、高温、真空、高压、不同转速，以及各种腐蚀性介质和含磨粒介质等的密封。

机械密封知识详解一、机械密封概述机械密封（端面密封）是一种用来解决旋转轴与机体之间密封的装置。

它是由至少一对垂直于旋转轴线的端面的流体压力和补偿机构弹力（或磁力）的作用及辅助密封的配合下保持贴合下并相对滑动而构成防止流体泄漏的装置，常用于泵、压缩机、反应搅拌釜等旋转式流体机械，也用于齿轮箱、船舶尾轴等密封。

因此，机械密封是一种通用的轴封装置。

机械密封结构多种多样，最常用的机械密封结构是端面密封。

端面密封的静环、动环组成一对摩擦副，摩擦副的作用是防止介质泄漏。

它要求静环、动环，具有良好的耐磨性，动环可以在轴向灵活的移动，自动补偿密封面磨损，使之与静环良好的贴合；静环具有浮动性，起缓冲作用。

为此，密封面要求有良好的加工质量，保证密封副有良好的贴合性能。

构成机械密封的基本元件有静环、动环、压盖、推环、弹簧、定位环、轴套、动环密封圈、静环密封圈轴套密封圈等。

弹性元件（弹簧、波纹管）它主要起预紧、补偿和缓冲的作用，要求始终保持足够的弹性来克服辅助密封和传动件的摩擦和动环等的惯性，保证端面密封副良好的贴合和动环的追随性，材料要求耐腐蚀、耐疲劳。

辅助密封（0 形圈、V形圈、U 形圈、楔形圈和异形圈等）它主要起静环和动环的密封作用，同时也起到浮动和缓冲作用。

要求静环的密封元件能保证静环与压盖之间的密封性，静环有一定的浮动性，动环的密封元件能保证动环与轴或轴套之间的密封性和动环的浮动性。

材料要求耐热等。

1、基本结构1）端面密封摩擦副2）缓冲补赏和压紧机构3）辅助密封（二级密封挠性元件）4）传动机构2、基本密封点1）端面主密封点2）静环与端盖辅助密封点3）动环与轴（轴套）辅助密封点4）端盖与泵体连接密封点二、机械密封的优缺点1、优点（1）结构可靠，泄漏量可以限制到很少，只要主密封面的表面粗糙度和平直度能保证达到要求，只要材料耐磨性好，机械密封可以达到很少泄漏量，甚至肉眼看不见泄漏。

（2）寿命长。

在机械密封中，主要磨损部分是密封摩擦副端面，因为密封端面的磨损量在正常工作条件下不大，一般可以连续使用1～2年，特殊场合下也有用到5～10年。

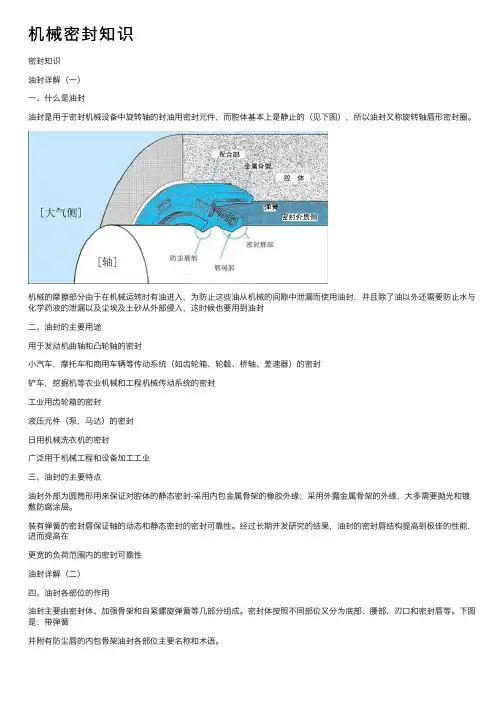

机械密封知识密封知识油封详解（⼀）⼀、什么是油封油封是⽤于密封机械设备中旋转轴的封油⽤密封元件，⽽腔体基本上是静⽌的（见下图），所以油封⼜称旋转轴唇形密封圈。

机械的摩擦部分由于在机械运转时有油进⼊，为防⽌这些油从机械的间隙中泄漏⽽使⽤油封，并且除了油以外还需要防⽌⽔与化学药液的泄漏以及尘埃及⼟砂从外部侵⼊，这时候也要⽤到油封⼆、油封的主要⽤途⽤于发动机曲轴和凸轮轴的密封⼩汽车，摩托车和商⽤车辆等传动系统（如齿轮箱、轮毂、桥轴、差速器）的密封铲车，挖掘机等农业机械和⼯程机械传动系统的密封⼯业⽤齿轮箱的密封液压元件（泵，马达）的密封⽇⽤机械洗⾐机的密封⼴泛⽤于机械⼯程和设备加⼯⼯业三、油封的主要特点油封外部为圆筒形⽤来保证对腔体的静态密封-采⽤内包⾦属⾻架的橡胶外缘；采⽤外露⾦属⾻架的外缘，⼤多需要抛光和镀敷防腐涂层。

装有弹簧的密封唇保证轴的动态和静态密封的密封可靠性。

经过长期开发研究的结果，油封的密封唇结构提⾼到极佳的性能，进⽽提⾼在更宽的负荷范围内的密封可靠性油封详解（⼆）四、油封各部位的作⽤油封主要由密封体、加强⾻架和⾃紧螺旋弹簧等⼏部分组成。

密封体按照不同部位⼜分为底部、腰部、刃⼝和密封唇等。

下图是：带弹簧并附有防尘唇的内包⾻架油封各部位主要名称和术语。

⾦属⾻架就如同混凝⼟构件⾥⾯的钢筋，起到加强的作⽤，并使油封能保持形状及张⼒。

通常，在⾃由状态下的⾻架油封，其内径⽐轴径⼩，即具有⼀定的“过盈量”。

因此，当油封装⼊油封座和轴上之后，油封刃⼝的压⼒和⾃紧螺旋弹簧的收缩⼒对轴产⽣⼀定的径向紧⼒，经过⼀段时间运⾏后，该压⼒会迅速减⼩乃⾄消失，因⽽，加上弹簧可以随时补偿油封⾃紧⼒，油封外缘使油封在腔体孔内固定的同时，起防⽌流体从油封外周⾯与腔体内表⾯的接触⾯之间泄漏及侵⼊的作⽤。

另外⾦属⾻架是当油封固定在腔体内时，起保持配合⼒的作⽤。

五、油封的主要型式油封的各种不同型式，请参见：常⽤油封结构型式；常见NOK标准油封型式。

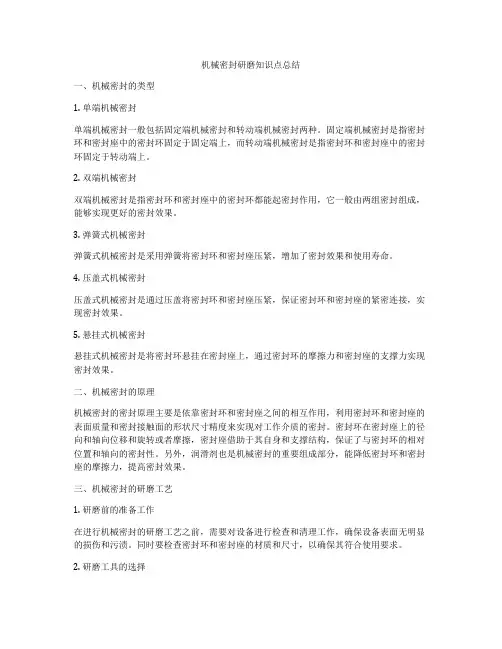

机械密封研磨知识点总结一、机械密封的类型1. 单端机械密封单端机械密封一般包括固定端机械密封和转动端机械密封两种。

固定端机械密封是指密封环和密封座中的密封环固定于固定端上，而转动端机械密封是指密封环和密封座中的密封环固定于转动端上。

2. 双端机械密封双端机械密封是指密封环和密封座中的密封环都能起密封作用，它一般由两组密封组成，能够实现更好的密封效果。

3. 弹簧式机械密封弹簧式机械密封是采用弹簧将密封环和密封座压紧，增加了密封效果和使用寿命。

4. 压盖式机械密封压盖式机械密封是通过压盖将密封环和密封座压紧，保证密封环和密封座的紧密连接，实现密封效果。

5. 悬挂式机械密封悬挂式机械密封是将密封环悬挂在密封座上，通过密封环的摩擦力和密封座的支撑力实现密封效果。

二、机械密封的原理机械密封的密封原理主要是依靠密封环和密封座之间的相互作用，利用密封环和密封座的表面质量和密封接触面的形状尺寸精度来实现对工作介质的密封。

密封环在密封座上的径向和轴向位移和旋转或者摩擦，密封座借助于其自身和支撑结构，保证了与密封环的相对位置和轴向的密封性。

另外，润滑剂也是机械密封的重要组成部分，能降低密封环和密封座的摩擦力，提高密封效果。

三、机械密封的研磨工艺1. 研磨前的准备工作在进行机械密封的研磨工艺之前，需要对设备进行检查和清理工作，确保设备表面无明显的损伤和污渍。

同时要检查密封环和密封座的材质和尺寸，以确保其符合使用要求。

2. 研磨工具的选择研磨机械密封需要使用专用的研磨工具，主要包括研磨片、研磨膏、研磨机等。

研磨片的选用要根据设备的密封环和密封座的材质和硬度来选择，以保证研磨效果和使用寿命。

3. 研磨操作流程研磨机械密封的操作流程一般包括以下几个步骤：首先是涂抹研磨膏，使密封环和密封座表面均匀润滑；然后是安装研磨片，调整研磨机的转速和进给速度，开始研磨密封环和密封座的表面；最后是清洗和检查，清洗被研磨的零部件，并进行质量检查。

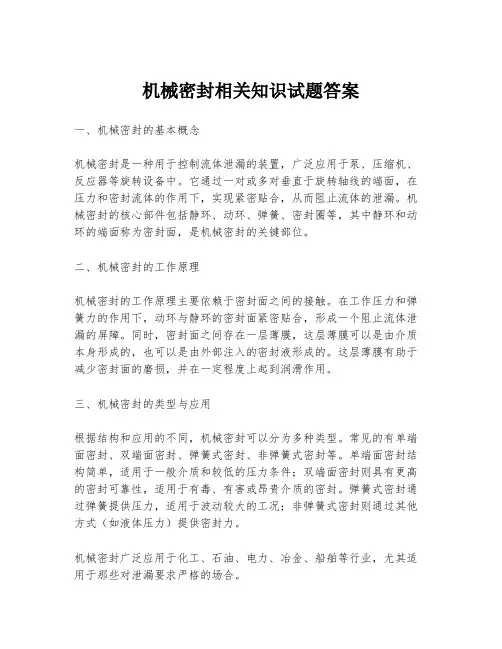

机械密封相关知识试题答案一、机械密封的基本概念机械密封是一种用于控制流体泄漏的装置，广泛应用于泵、压缩机、反应器等旋转设备中。

它通过一对或多对垂直于旋转轴线的端面，在压力和密封流体的作用下，实现紧密贴合，从而阻止流体的泄漏。

机械密封的核心部件包括静环、动环、弹簧、密封圈等，其中静环和动环的端面称为密封面，是机械密封的关键部位。

二、机械密封的工作原理机械密封的工作原理主要依赖于密封面之间的接触。

在工作压力和弹簧力的作用下，动环与静环的密封面紧密贴合，形成一个阻止流体泄漏的屏障。

同时，密封面之间存在一层薄膜，这层薄膜可以是由介质本身形成的，也可以是由外部注入的密封液形成的。

这层薄膜有助于减少密封面的磨损，并在一定程度上起到润滑作用。

三、机械密封的类型与应用根据结构和应用的不同，机械密封可以分为多种类型。

常见的有单端面密封、双端面密封、弹簧式密封、非弹簧式密封等。

单端面密封结构简单，适用于一般介质和较低的压力条件；双端面密封则具有更高的密封可靠性，适用于有毒、有害或昂贵介质的密封。

弹簧式密封通过弹簧提供压力，适用于波动较大的工况；非弹簧式密封则通过其他方式（如液体压力）提供密封力。

机械密封广泛应用于化工、石油、电力、冶金、船舶等行业，尤其适用于那些对泄漏要求严格的场合。

四、机械密封的安装与维护正确安装和维护机械密封对于保证其正常工作和延长使用寿命至关重要。

安装时，应确保密封面清洁无瑕，避免安装过程中的划痕和损伤。

同时，要按照制造商的指导书进行安装，确保所有部件正确安装到位。

在维护方面，定期检查密封的磨损情况和弹簧的张力，及时更换损坏的部件，并保持密封腔体的清洁。

五、机械密封的故障分析与排除机械密封在使用过程中可能会出现各种故障，如泄漏、发热、振动等。

泄漏可能是由于密封面磨损、密封圈损坏或安装不当引起的。

发热通常是由于密封面摩擦过大或冷却不足造成的。

振动可能是由于动平衡不良或弹簧力不均引起的。

对于这些故障，应根据具体情况进行分析，并采取相应的排除措施，如重新调整弹簧力、更换密封圈、重新安装等。
