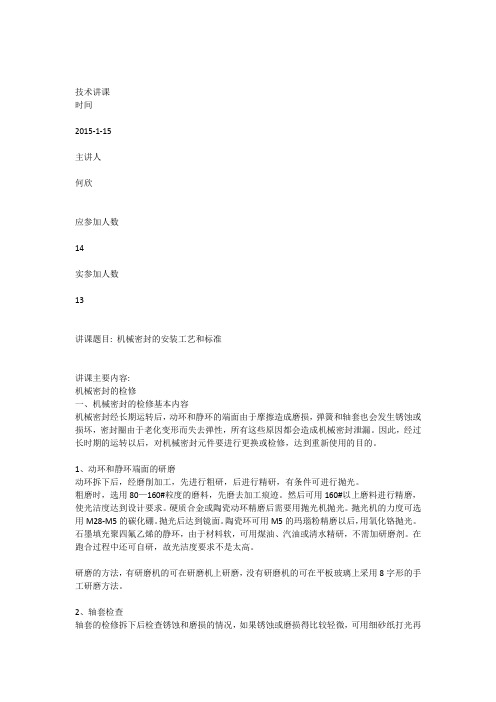

技术讲课时间2015-1-15主讲人何欣应参加人数14实参加人数13讲课题目: 机械密封的安装工艺和标准讲课主要内容:机械密封的检修一、机械密封的检修基本内容机械密封经长期运转后，动环和静环的端面由于摩擦造成磨损，弹簧和轴套也会发生锈蚀或损坏，密封圈由于老化变形而失去弹性，所有这些原因都会造成机械密封泄漏。
因此，经过长时期的运转以后，对机械密封元件要进行更换或检修，达到重新使用的目的。
1、动环和静环端面的研磨动环拆下后，经磨削加工，先进行粗研，后进行精研，有条件可进行抛光。
粗磨时，选用80—160#粒度的磨料，先磨去加工痕迹。
然后可用160#以上磨料进行精磨，使光洁度达到设计要求。
硬质合金或陶瓷动环精磨后需要用抛光机抛光。
抛光机的力度可选用M28-M5的碳化硼。
抛光后达到镜面。
陶瓷环可用M5的玛瑙粉精磨以后，用氧化铬抛光。
石墨填充聚四氟乙烯的静环，由于材料软，可用煤油、汽油或清水精研，不需加研磨剂。
在跑合过程中还可自研，故光洁度要求不是太高。
研磨的方法，有研磨机的可在研磨机上研磨，没有研磨机的可在平板玻璃上采用8字形的手工研磨方法。
2、轴套检查轴套的检修拆下后检查锈蚀和磨损的情况，如果锈蚀或磨损得比较轻微，可用细砂纸打光再用，如果锈蚀或磨损的严重可采用加工后电镀的方法或换新轴套。
3、密封圈密封圈经过一段使用时间后，多数情况下失去弹性或老化，一般情况下需要更换新圈。
4、弹簧如果弹簧锈蚀的不严重，能保持原有弹性，可不更换。
若锈蚀的比较严重或弹性减小的很多，则需要更换新弹簧。
对有组装盒的机械密封，要将盒清理干净，并检查凹槽是否磨损或变形，以便进行校正修复，重新开槽或更换。
机械密封元件修复以后，重新进行组装，组装后同样进行压力试验，然后再投入正常操作。
要掌握机械密封检修与维护，首先要知道机械密封的工作原理。
机械密封是由两块密封元件（静环与动环）垂直于轴的、光洁而平直的表面相互贴合，并作相对转动而构成的密封装置。
机械密封讲座.txt你站在那不要动！等我飞奔过去！雨停了天晴了女人你慢慢扫屋我为你去扫天下了你是我的听说现在结婚很便宜，民政局9块钱搞定，我请你吧你个笨蛋啊遇到这种事要站在我后面！跟我走总有一天你的名字会出现在我家的户口本上。
本文由liibin贡献ppt文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
机械密封概述及安装与维护一、机械密封概述1、机械密封的基本概念 ?2、机械密封的使用范围 ?3、机械密封的分类 ?4、机械密封的主要组成部分1、机械密封的基本概念机械密封是一种用来解决旋转轴与机体之间密封的装置（它是由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力的作用及辅助密封圈的配合下保持贴合并相对滑动而构成防止流体泄漏的装置）2、机械密封的使用范围机械密封常用于泵、压缩机、反应搅拌釜等旋转式流体机械，也用于齿轮箱、阀门、旋转接头、船舶尾轴等密封。
现在机械密封的使用领域任在不断的扩展。
泵压缩机反应釜齿轮箱阀门旋转接头轮船大型望远镜光栅尺保护用机械密封3、机械密封的分类机械密封的分类方法较多，可以按结构布置、端面比压大小、初始闭合力力源、端面组合型式分类。
（本文按识别和选用的角度出发进行分类）按始合源初闭力分弹性力机械密封按动磁力机械密封式式滑动式式式式式式式式式式式式式式置式弹式置式式式式式按结构布置分按弹结构置式弹式置式置式弹式机械密封分类滑动式式按动式式置式式式式式力按结构式式机械密封式按分式加式用动式用式式按合分机械密封机械密封动力式机械密封机械密封机械密封动力式机械密封力式机械密封加力式机械密封机械密封机械密封机械密封式式式式4、机械密封主要组成部分二、机械密封的安装使用及维护1、安全忠告 ?2、机械密封的主要技术参数 ?3、机械密封的安装与使用 ?4、机械密封的维护 ?5、泄漏分析1、安全宗告安装、操作、维修机械密封的人员应具备相关的密封专业知识，并具有一定的现场经验。
2023机械密封基础知识讲课CATALOGUE目录•机械密封概述•机械密封的组成部分•机械密封的特性•机械密封的选型和使用•机械密封的发展趋势和挑战•机械密封的应用实例01机械密封概述定义机械密封是一种旋转轴用的接触式动密封，它是在流体介质和弹性元件的作用下，两个垂直于轴心、与旋转轴相接触的端面在补偿机构和辅助密封的配合下，进行长期的贴合，并相对滑动，从而防止流体泄漏的密封装置。
作用机械密封在石油化工、制药、造纸、食品、环保等行业得到广泛应用，其作用主要是防止流体或半流体物质沿旋转轴泄漏。
定义和作用机械密封的分类可以分为内装式机械密封和外装式机械密封。
按结构形式分类按弹簧元件分类按密封端面分类按弹簧腔结构分类可以分为弹簧式机械密封和波纹管式机械密封。
可以分为单端面机械密封和双端面机械密封。
可以分为单弹簧腔机械密封和双弹簧腔机械密封。
主要由旋转环、静止环、弹簧、辅助密封件（如O型环等）、弹力补偿机构（如弹簧或波纹管等）和传动件（如螺钉等）组成。
工作原理机械密封的工作原理是利用弹簧或波纹管的弹力作用，将旋转环和静止环压紧在一起，形成密封面，阻止流体的泄漏。
同时，由于旋转环和静止环之间的摩擦作用，可以起到润滑作用，防止固体颗粒在密封面上的沉积，从而保证机械密封的正常工作。
机械密封的基本结构机械密封的原理VS02机械密封的组成部分1密封端面23密封端面是机械密封的主要摩擦副，位于动环和静环之间。
端面位置根据不同的工况，端面的材料可以选择硬质合金、陶瓷、碳化硅等高性能材料。
材料选择为了提高摩擦性能和耐磨性，端面通常进行抛光处理。
表面处理弹簧在机械密封中起到轴向补偿和径向压缩的作用，保证密封端面的紧密贴合。
弹簧作用常用的弹簧有圆柱形弹簧、波形弹簧和螺旋弹簧等。
弹簧类型为了防止密封面干摩擦和杂质堆积，需要配置冲洗系统，如冲洗管路和密封液储存器。
冲洗系统弹簧和冲洗系统辅助密封圈主要起到静环和轴之间的密封作用，以及防止冲洗液进入密封端面的作用。
