单列圆柱滚子轴承是可分离轴承

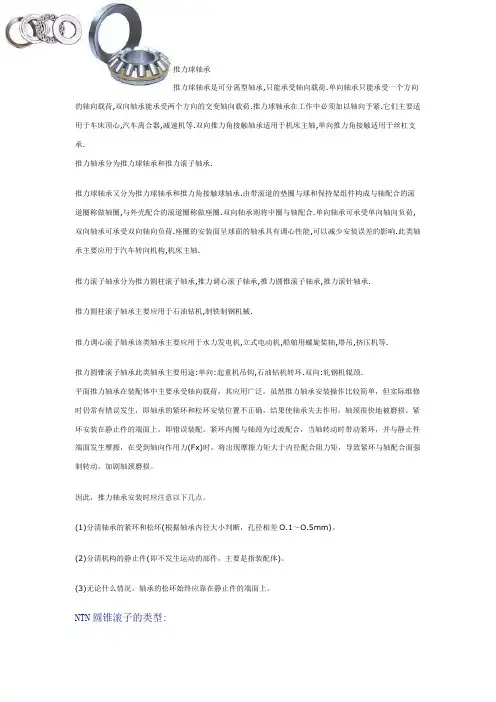

推力球轴承推力球轴承是可分离型轴承,只能承受轴向载荷.单向轴承只能承受一个方向的轴向载荷,双向轴承能承受两个方向的交变轴向载荷.推力球轴承在工作中必须加以轴向予紧.它们主要适用于车床顶心,汽车离合器,减速机等.双向推力角接触轴承适用于机床主轴,单向推力角接触适用于丝杠支承.推力轴承分为推力球轴承和推力滚子轴承.推力球轴承又分为推力球轴承和推力角接触球轴承.由带滚道的垫圈与球和保持架组件构成与轴配合的滚道圈称做轴圈,与外壳配合的滚道圈称做座圈.双向轴承则将中圈与轴配合.单向轴承可承受单向轴向负荷,双向轴承可承受双向轴向负荷.座圈的安装面呈球面的轴承具有调心性能,可以减少安装误差的影响.此类轴承主要应用于汽车转向机构,机床主轴.推力滚子轴承分为推力圆柱滚子轴承,推力调心滚子轴承,推力圆锥滚子轴承,推力滚针轴承.推力圆柱滚子轴承主要应用于石油钻机,制铁制钢机械.推力调心滚子轴承该类轴承主要应用于水力发电机,立式电动机,船舶用螺旋桨轴,塔吊,挤压机等.推力圆锥滚子轴承此类轴承主要用途:单向:起重机吊钩,石油钻机转环.双向:轧钢机辊颈.平面推力轴承在装配体中主要承受轴向载荷，其应用广泛。

虽然推力轴承安装操作比较简单，但实际维修时仍常有错误发生，即轴承的紧环和松环安装位置不正确，结果使轴承失去作用，轴颈很快地被磨损。

紧环安装在静止件的端面上，即错误装配。

紧环内圈与轴颈为过渡配合，当轴转动时带动紧环，并与静止件端面发生摩擦，在受到轴向作用力(Fx)时，将出现摩擦力矩大于内径配合阻力矩，导致紧环与轴配合面强制转动，加剧轴颈磨损。

因此，推力轴承安装时应注意以下几点。

(1)分清轴承的紧环和松环(根据轴承内径大小判断，孔径相差O.1～O.5mm)。

(2)分清机构的静止件(即不发生运动的部件，主要是指装配体)。

(3)无论什么情况，轴承的松环始终应靠在静止件的端面上。

NTN圆锥滚子的类型:1.NTN单列圆锥滚子轴承:单列圆锥滚子轴承分为公制系列和英制系列两种。

第一章一、填充题1、按摩擦性质不同轴承可分为滑动轴承和滚动轴承两大类。

2、滚动轴承一般由内圈、外圈、滚动体和保持架四大件构成。

3、滚动轴承的内圈通常与轴紧配合，起支撑作用，外圈一般与机械部件的壳体成过渡配合。

4、滚动轴承零件中，外圈一般用 01 表示，内圈一般用 02 表示。

5、向心轴承的标准外形尺寸主要包括公称内径、公称外径、公称宽度（高度）和内、外套圈公称倒角尺寸。

5、圆锥滚子轴承的外形尺寸主要包括：公称外径、公称内径、内圈公称宽度、外圈公称宽度、公称宽度（装配高）、外圈大端面倒角尺寸和内圈大端面倒角尺寸。

6、推力轴承的外形尺寸主要包括：座圈公称外径、轴圈公称外径、轴圈公称内径、座圈公称内径、单向公称高度和轴圈、座圈底面公称倒角尺寸。

7、按滚动轴承的外径尺寸大小分，如果一套轴承的外径尺寸为52毫米，那么其属于小型轴承。

8、滚子轴承根据滚字形状的不同可分为圆柱滚子轴承、圆锥滚子轴承和滚针轴承和调心滚子轴承。

9、按滚动轴承部件能否分离分类，滚动轴承可分为可分离轴承和不可分离型轴承。

10、具有自动调心特性的轴承，当主轴有轻微挠曲或配合部件有些不同心时仍能正常工作。

11、滚动轴承按所能承受的载荷方向或公称接触角的不同壳分为向心轴承和推力轴承。

12、滚动轴承按其滚动体分类壳分为球轴承和滚子轴承。

二、判断题：1、一套轴承的外径尺寸为52毫米，故这套轴承是中型轴承。

（×）2、滚动轴承中滚动体的形状、大小和数量直接影响滚动轴承的载荷能力和使用性能。

（√）3、直径小于或等于5mm的滚子一般称为滚针。

（√）三、简答题：1、滚动轴承中保持架有什么作用？答：保持架将滚动体均匀隔开，引导滚动体在正确的轨道上运动，改善轴承内部载荷分配和润滑性能。

2、简述滚动轴承的内外套圈的生产过程过程。

答：棒料→锻造→退火→车加工→热处理→磨加工→零件终检→防锈→入库棒料管料3、简述滚动轴承的装配过程。

答：零件退磁、清洗→内、外圈滚道尺寸分组选别→合套→检查游隙→铆合保持架→终检→退磁、清洗→涂油、包装→入库。

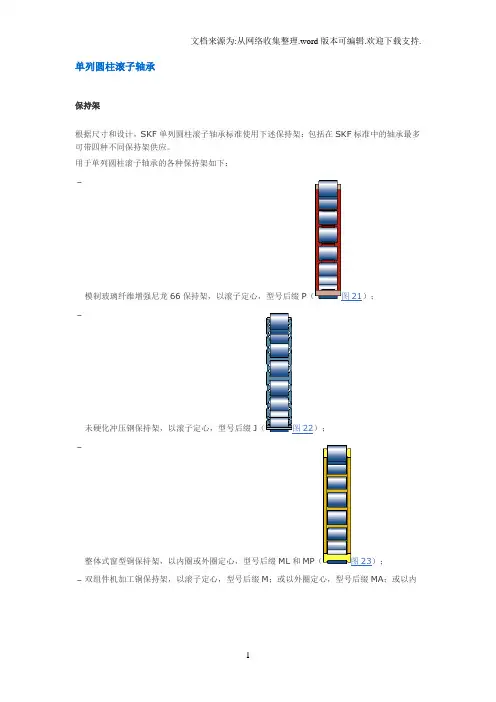

单列圆柱滚子轴承保持架根据尺寸和设计，SKF单列圆柱滚子轴承标准使用下述保持架：包括在SKF标准中的轴承最多可带四种不同保持架供应。

用于单列圆柱滚子轴承的各种保持架如下：–模制玻璃纤维增强尼龙66保持架，以滚子定心，型号后缀P （图21）；–未硬化冲压钢保持架，以滚子定心，型号后缀J（图22）；–整体式窗型铜保持架，以内圈或外圈定心，型号后缀ML和MP（图23）；–双组件机加工铜保持架，以滚子定心，型号后缀M；或以外圈定心，型号后缀MA；或以内圈定心，型号后缀MB（图24）。

大型圆柱滚子轴承可装备用于穿孔滚子的针型钢保持架（图25）。

说明：带尼龙保持架的单列圆柱滚子轴承可在高达摄氏120度的温度下运行。

除几种含合成基油的合成油和合成油脂以及EP添加剂含量高的一些润滑剂在高温下使用时以外，一般用于滚动轴承的润滑剂对保持架性能并无有害影响。

对于在连续高温或严酷条件下运行的轴承配置，建议使用带金属保持架的轴承。

对使用致冷剂如氨或氟利昂置换的设备的应用，带尼龙保持架的轴承可用于高达摄氏70度的运行温度。

在更高的运行温度下，应使用包括机加工铜或钢保持架的轴承。

关于耐温和保持架适用性的详细信息，请参见“保持架材料”一节。

补充型号用于识别SKF单列圆柱滚子轴承某些特点的型号后缀解释如下。

B20减小的宽度公差CN普通级径向内部游隙；一般来说仅同以下字母结合使用，这些字母表示减小或偏移的游隙范围。

F减小或偏移的游隙范围包括实际游隙最上面的四分之一部分加下一个更大的游隙范围的最下面四分之一部分。

H减小的游隙范围，同实际游隙范围的上半部分对应。

L减小的游隙范围，同实际游隙范围的下半部分对应。

M减小的游隙范围，同实际游隙范围的两个中间的四分之一部分对应。

R减小的游隙范围，同1981年的ISO 5753标准规定的“配对圈”对应。

上述字母还同以下游隙等级一起使用：C2、C3、C4和C5C2径向内部游隙小于普通级C3径向内部游隙大于普通级C4径向内部游隙大于C3C5径向内部游隙大于C4D修改的内部设计EC最优化内部设计，包括更多和/或更大的滚子以及修改的滚子/端法兰触点HA3表面硬化内圈HB1贝氏体硬化内圈和外圈HN1经过特殊表面热处理的内圈和外圈J冲压钢保持架，以滚子定心，未硬化K圆锥孔，锥度为1:12M双组件机加工铜保持架，以滚子定心MA双组件机加工铜保持架，以外圈定心MAS与MA相同，但在导面上有润滑槽MB双组件机加工铜保持架，以内圈定心MBS与MB相同，但在导面上有润滑槽ML整体式成型加工窗型铜保持架，以内圈或外圈定心MP整体式窗型铜保持架，带铣槽、绞槽或拉削槽，以内圈或外圈定心MPS与MP相同，但在导面上有润滑槽MR整体式成型加工窗型铜保持架，以滚子定心N外圈外径带止动环槽NR外圈带止动环槽，有止动环N1一个外圈侧面带一个定位槽N2一个外圈侧面带两个间隔180度的定位槽P注塑成型玻璃纤维增强尼龙66保持架，以滚子定心PH注塑成型聚醚酯酮（PEEK）保持架，以滚子定心PHA注塑成型聚醚酯酮（PEEK）保持架，以外圈定心P5尺寸和运行精度符合ISO公差5级标准P6尺寸和运行精度符合ISO公差6级标准S1经尺寸稳定化处理，可用于温度高达摄氏200度的轴承圈S2经尺寸稳定化处理，可用于温度高达摄氏250度的轴承圈TN9注塑成型的玻璃纤维增强尼龙66保持架VA301铁路车辆牵引机用轴承VA305VA301 + 特殊检查程序VA3091VA301 + VL0241VA350铁路轴箱用轴承VA820符合1998年的EN 12080标准1级的铁路轴箱用轴承VC025带特殊耐磨损滚道的轴承，用于严重污染环境下的应用VL0241氧化铝涂层于外圈的外表面，耐高达1000伏的直流电VL2071氧化铝涂层于内圈的外表面，耐高达1000伏的直流电VQ015带冠状滚道的内圈，允许不对中的增加四点接触球轴承四点接触球轴承是径向单列角接触球轴承，设计的滚道用来支撑作用于两个方向上的轴向载荷。

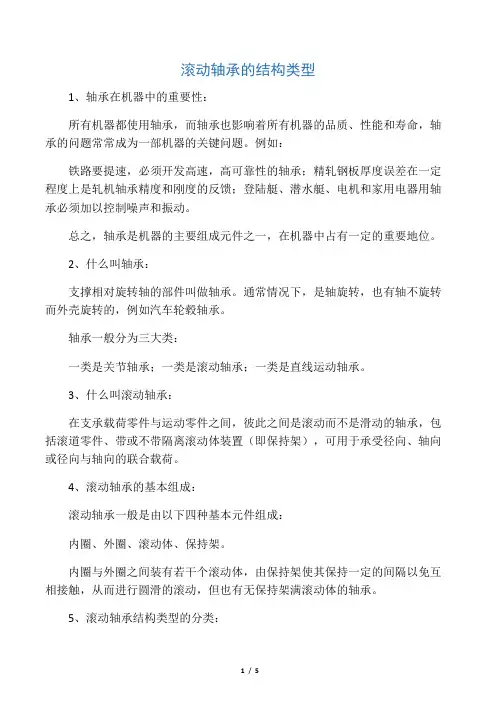

滚动轴承的结构类型1、轴承在机器中的重要性：所有机器都使用轴承，而轴承也影响着所有机器的品质、性能和寿命，轴承的问题常常成为一部机器的关键问题。

例如：铁路要提速，必须开发高速，高可靠性的轴承；精轧钢板厚度误差在一定程度上是轧机轴承精度和刚度的反馈；登陆艇、潜水艇、电机和家用电器用轴承必须加以控制噪声和振动。

总之，轴承是机器的主要组成元件之一，在机器中占有一定的重要地位。

2、什么叫轴承：支撑相对旋转轴的部件叫做轴承。

通常情况下，是轴旋转，也有轴不旋转而外壳旋转的，例如汽车轮毂轴承。

轴承一般分为三大类：一类是关节轴承；一类是滚动轴承；一类是直线运动轴承。

3、什么叫滚动轴承：在支承载荷零件与运动零件之间，彼此之间是滚动而不是滑动的轴承，包括滚道零件、带或不带隔离滚动体装置（即保持架），可用于承受径向、轴向或径向与轴向的联合载荷。

4、滚动轴承的基本组成：滚动轴承一般是由以下四种基本元件组成：内圈、外圈、滚动体、保持架。

内圈与外圈之间装有若干个滚动体，由保持架使其保持一定的间隔以免互相接触，从而进行圆滑的滚动，但也有无保持架满滚动体的轴承。

5、滚动轴承结构类型的分类：5.1轴承按滚动体种类分：球轴承——轴承的滚动体为钢球滚子轴承——轴承的滚动体为滚子一般来说，相同外形尺寸的球轴承比滚子轴承的允许转速高，滚子轴承的承载能力比球轴承大。

滚子轴承按其滚子的种类，又分为：⑴圆柱滚子轴承——滚动体是圆柱滚子的轴承⑵圆锥滚子轴承——滚动体是圆锥滚子的轴承⑶滚针轴承——滚动体是滚针的轴承⑷调心滚子轴承——滚动体是球面滚子的轴承5.2轴承按所能承受载荷方向或公称接触角的不同分为：5.2.1向心轴承——主要用来承受径向载荷的滚动轴承，其接触角从0°到45°。

按公称接触角不同，有分为：5.2.1.1径向接触轴承——公称接触角为0°的向心轴承。

5.2.1.2角接触向心轴承——公称接触角大于0°到45°的轴承。

滚动轴承的分类及概述
滚动轴承是一种由固定的外圈、内圈和滚动体组成的轴承，它们可以
承受极大的轴向、径向和混合载荷，同时以最小的摩擦力提供机械运动。

滚动轴承是机械工程技术中最重要的组件之一，它们在机械装置中支撑和
运动旋转的部件极为普遍，应用十分广泛。

一般情况下，滚动轴承可以分
为两大类：
一、单列圆柱滚子轴承：
单列圆柱滚子轴承是一种由外圈、内圈、环衬和滚子组件配合而成的
滚动轴承，它们可以承受单向或双向的轴向载荷，同时有较小的转动惯量，能够提供高效的转动支撑。

其内圈和外圈通常是圆柱形，内衬和滚子之间
提供滚动摩擦，以承受径向载荷和冲击力。

单列圆柱滚子轴承的应用非常
广泛，它们可以用于从小型的家用电器到大型的工业机械设备。

二、多列圆柱滚子轴承：
多列圆柱滚子轴承（即多列滚动轴承）是由外圈、内圈、滚子、保持
架和衬套组成的一种滚动轴承，它们可以支承双向轴向载荷和高的径向载荷，同时具有较小的转动惯量和很高的静态定向性能，可以帮助驱动器正
确定位。

多列圆柱滚子轴承可以分为单列及双列轴承，其应用十分广泛，
可以用于传统机械设备和新兴的电机和微机控制设备。

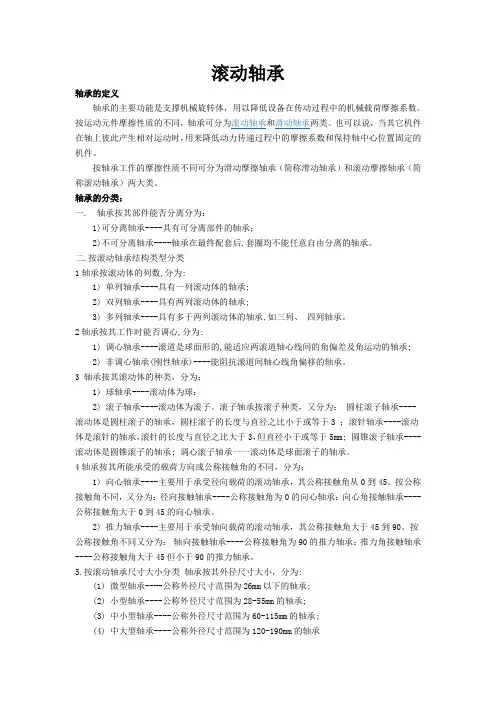

滚动轴承轴承的定义轴承的主要功能是支撑机械旋转体，用以降低设备在传动过程中的机械载荷摩擦系数。

按运动元件摩擦性质的不同，轴承可分为滚动轴承和滑动轴承两类。

也可以说，当其它机件在轴上彼此产生相对运动时，用来降低动力传递过程中的摩擦系数和保持轴中心位置固定的机件。

按轴承工作的摩擦性质不同可分为滑动摩擦轴承（简称滑动轴承）和滚动摩擦轴承（简称滚动轴承）两大类。

轴承的分类：一. 轴承按其部件能否分离分为：1)可分离轴承----具有可分离部件的轴承；2)不可分离轴承----轴承在最终配套后,套圈均不能任意自由分离的轴承。

二.按滚动轴承结构类型分类1轴承按滚动体的列数,分为:1) 单列轴承----具有一列滚动体的轴承;2) 双列轴承----具有两列滚动体的轴承;3) 多列轴承----具有多于两列滚动体的轴承,如三列、四列轴承。

2轴承按其工作时能否调心,分为:1) 调心轴承----滚道是球面形的,能适应两滚道轴心线间的角偏差及角运动的轴承;2) 非调心轴承(刚性轴承)----能阻抗滚道间轴心线角偏移的轴承。

3 轴承按其滚动体的种类，分为：1) 球轴承----滚动体为球：2) 滚子轴承----滚动体为滚子。

滚子轴承按滚子种类，又分为：圆柱滚子轴承----滚动体是圆柱滚子的轴承，圆柱滚子的长度与直径之比小于或等于3 ；滚针轴承----滚动体是滚针的轴承，滚针的长度与直径之比大于3，但直径小于或等于5mm; 圆锥滚子轴承----滚动体是圆锥滚子的轴承; 调心滚子轴承一一滚动体是球面滚子的轴承。

4轴承按其所能承受的载荷方向或公称接触角的不同，分为：1) 向心轴承----主要用于承受径向载荷的滚动轴承，其公称接触角从0到45。

按公称接触角不同，又分为：径向接触轴承----公称接触角为0的向心轴承：向心角接触轴承----公称接触角大于0到45的向心轴承。

2) 推力轴承----主要用于承受轴向载荷的滚动轴承，其公称接触角大于45到90。

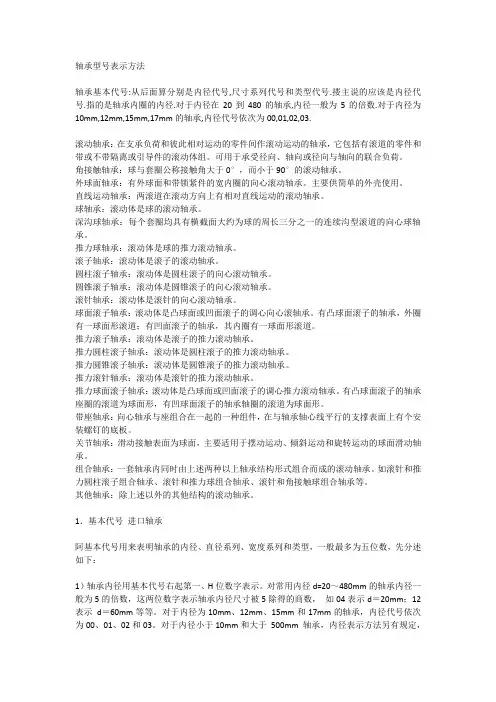

轴承型号表示方法轴承基本代号:从后面算分别是内径代号,尺寸系列代号和类型代号.搂主说的应该是内径代号.指的是轴承内圈的内径.对于内径在20到480的轴承,内径一般为5的倍数.对于内径为10mm,12mm,15mm,17mm的轴承,内径代号依次为00,01,02,03.滚动轴承：在支承负荷和彼此相对运动的零件间作滚动运动的轴承，它包括有滚道的零件和带或不带隔离或引导件的滚动体组。

可用于承受径向、轴向或径向与轴向的联合负荷。

角接触轴承：球与套圈公称接触角大于0°，而小于90°的滚动轴承。

外球面轴承：有外球面和带锁紧件的宽内圈的向心滚动轴承。

主要供简单的外壳使用。

直线运动轴承：两滚道在滚动方向上有相对直线运动的滚动轴承。

球轴承：滚动体是球的滚动轴承。

深沟球轴承：每个套圈均具有横截面大约为球的周长三分之一的连续沟型滚道的向心球轴承。

推力球轴承：滚动体是球的推力滚动轴承。

滚子轴承：滚动体是滚子的滚动轴承。

圆柱滚子轴承：滚动体是圆柱滚子的向心滚动轴承。

圆锥滚子轴承：滚动体是圆锥滚子的向心滚动轴承。

滚针轴承：滚动体是滚针的向心滚动轴承。

球面滚子轴承：滚动体是凸球面或凹面滚子的调心向心滚轴承。

有凸球面滚子的轴承，外圈有一球面形滚道；有凹面滚子的轴承，其内圈有一球面形滚道。

推力滚子轴承：滚动体是滚子的推力滚动轴承。

推力圆柱滚子轴承：滚动体是圆柱滚子的推力滚动轴承。

推力圆锥滚子轴承：滚动体是圆锥滚子的推力滚动轴承。

推力滚针轴承：滚动体是滚针的推力滚动轴承。

推力球面滚子轴承：滚动体是凸球面或凹面滚子的调心推力滚动轴承。

有凸球面滚子的轴承座圈的滚道为球面形，有凹球面滚子的轴承轴圈的滚道为球面形。

带座轴承：向心轴承与座组合在一起的一种组件，在与轴承轴心线平行的支撑表面上有个安装螺钉的底板。

关节轴承：滑动接触表面为球面，主要适用于摆动运动、倾斜运动和旋转运动的球面滑动轴承。

组合轴承：一套轴承内同时由上述两种以上轴承结构形式组合而成的滚动轴承。

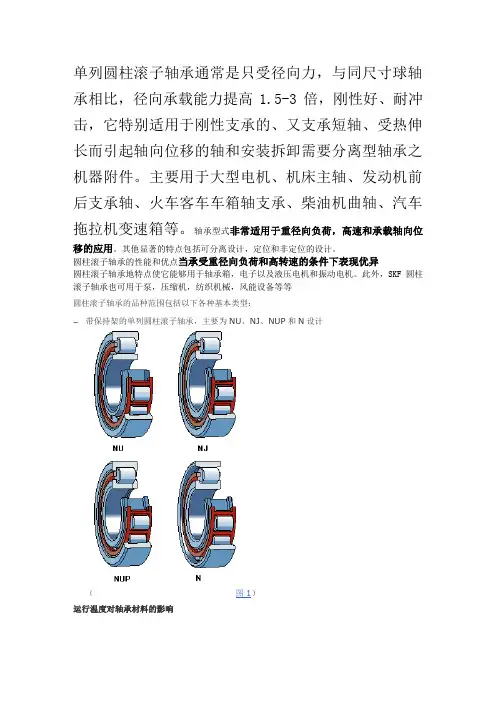

单列圆柱滚子轴承通常是只受径向力，与同尺寸球轴承相比，径向承载能力提高1.5-3倍，刚性好、耐冲击，它特别适用于刚性支承的、又支承短轴、受热伸长而引起轴向位移的轴和安装拆卸需要分离型轴承之机器附件。

主要用于大型电机、机床主轴、发动机前后支承轴、火车客车车箱轴支承、柴油机曲轴、汽车拖拉机变速箱等。

轴承型式非常适用于重径向负荷，高速和承载轴向位移的应用。

其他显著的特点包括可分离设计，定位和非定位的设计。

圆柱滚子轴承的性能和优点当承受重径向负荷和高转速的条件下表现优异圆柱滚子轴承地特点使它能够用于轴承箱，电子以及液压电机和振动电机。

此外，SKF圆柱滚子轴承也可用于泵，压缩机，纺织机械，风能设备等等圆柱滚子轴承的品种范围包括以下各种基本类型：–带保持架的单列圆柱滚子轴承，主要为NU、NJ、NUP和N设计（图1）运行温度对轴承材料的影响SKF圆柱滚子轴承经过特殊热处理。

使用钢或铜保持架时，这些轴承可在高达摄氏150度的温度下运行。

不对中单列圆柱滚子轴承可承受内圈相对于外圈角位移的能力在几分弧度以内。

10、12、2、3和4系列轴承的实际数值为– 4分弧度，20、22和23系列轴承的实际数值–为3分弧度。

这些指标值适用于非定位端轴承，条件是轴和轴承座轴的位置保持不变。

较大的不对中也有可能，但可能造成轴承使用寿命缩短。

在上述情况下，最好同SKF应用工程服务部联系。

当轴承用于轴的轴向定位时，必须降低指标值，因为不均匀的法兰载荷可导致磨损增加，甚至可能引起法兰断裂。

不对中的最高值不适用于NUP设计的轴承或带HJ角圈的NJ设计的轴承。

因为这些轴承有两个内圈和外圈法兰，而且轴向内部游隙相对较小，轴承中可能产生轴向应力。

补充型号用于识别SKF单列圆柱滚子轴承某些特点的型号后缀解释如下。

B20减小的宽度公差CN普通级径向内部游隙；一般来说仅同以下字母结合使用，这些字母表示减小或偏移的游隙范围。

F减小或偏移的游隙范围包括实际游隙最上面的四分之一部分加下一个更大的游隙范围的最下面四分之一部分。

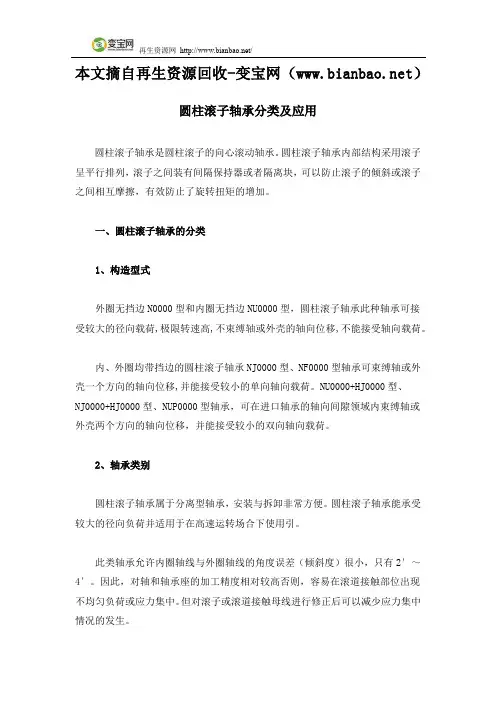

本文摘自再生资源回收-变宝网（）圆柱滚子轴承分类及应用圆柱滚子轴承是圆柱滚子的向心滚动轴承。

圆柱滚子轴承内部结构采用滚子呈平行排列，滚子之间装有间隔保持器或者隔离块，可以防止滚子的倾斜或滚子之间相互摩擦，有效防止了旋转扭矩的增加。

一、圆柱滚子轴承的分类1、构造型式外圈无挡边N0000型和内圈无挡边NU0000型，圆柱滚子轴承此种轴承可接受较大的径向载荷,极限转速高,不束缚轴或外壳的轴向位移,不能接受轴向载荷。

内、外圈均带挡边的圆柱滚子轴承NJ0000型、NF0000型轴承可束缚轴或外壳一个方向的轴向位移,并能接受较小的单向轴向载荷。

NU0000+HJ0000型、NJ0000+HJ0000型、NUP0000型轴承，可在进口轴承的轴向间隙领域内束缚轴或外壳两个方向的轴向位移，并能接受较小的双向轴向载荷。

2、轴承类别圆柱滚子轴承属于分离型轴承，安装与拆卸非常方便。

圆柱滚子轴承能承受较大的径向负荷并适用于在高速运转场合下使用引。

此类轴承允许内圈轴线与外圈轴线的角度误差（倾斜度）很小，只有2′～4′。

因此，对轴和轴承座的加工精度相对较高否则，容易在滚道接触部位出现不均匀负荷或应力集中。

但对滚子或滚道接触母线进行修正后可以减少应力集中情况的发生。

圆柱滚子轴承根据装用滚动体的列数不同，可以分为单列、双列和多列圆柱滚子轴承等不同结构。

不同结构轴承还表现在挡边的位置设计方面。

其中常用的圆柱滚子轴承有以下几种形式：单列圆柱滚子轴承：单列圆柱滚子轴承是可分离轴承，便于安装和拆卸，两个套圈都可以采用紧配合，修正的滚子和滚道之间的接触线可以减小应力集中。

双列圆柱滚子轴承：双列圆柱滚子轴承属于游动轴承，其可分离性使安装和拆卸很方便。

两个套圈均可以采用紧配合。

双列圆柱滚子轴承几乎不允许有倾斜角。

3、单列轴承①N、NU型N型轴承的外圈无挡边，内圈的两侧有挡边。

可以允许轴相对轴承座之间在轴向两个方向上的位移。

NU型的轴承外圈两侧有挡边，内圈无挡边。
