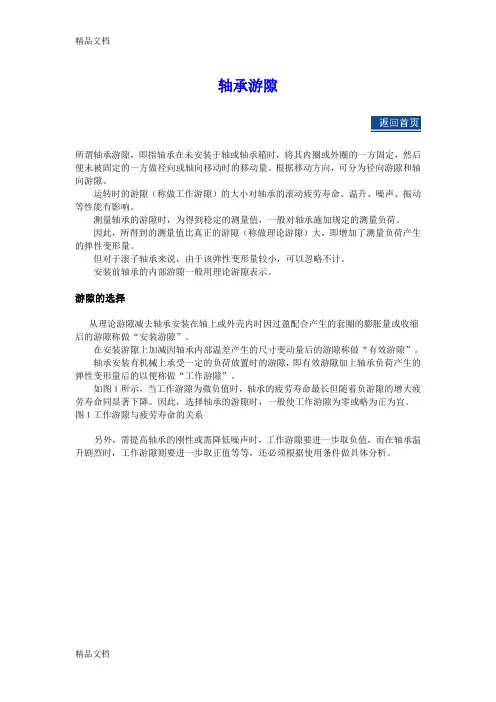

轴承游隙所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。
根据移动方向，可分为径向游隙和轴向游隙。
运转时的游隙（称做工作游隙）的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响。
测量轴承的游隙时，为得到稳定的测量值，一般对轴承施加规定的测量负荷。
因此，所得到的测量值比真正的游隙（称做理论游隙）大，即增加了测量负荷产生的弹性变形量。
但对于滚子轴承来说，由于该弹性变形量较小，可以忽略不计。
安装前轴承的内部游隙一般用理论游隙表示。
游隙的选择从理论游隙减去轴承安装在轴上或外壳内时因过盈配合产生的套圈的膨胀量或收缩后的游隙称做“安装游隙”。
在安装游隙上加减因轴承内部温差产生的尺寸变动量后的游隙称做“有效游隙”。
轴承安装有机械上承受一定的负荷放置时的游隙，即有效游隙加上轴承负荷产生的弹性变形量后的以便称做“工作游隙”。
如图１所示，当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显著下降。
因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。
图１工作游隙与疲劳寿命的关系另外，需提高轴承的刚性或需降低噪声时，工作游隙要进一步取负值，而在轴承温升剧烈时，工作游隙则要进一步取正值等等，还必须根据使用条件做具体分析。

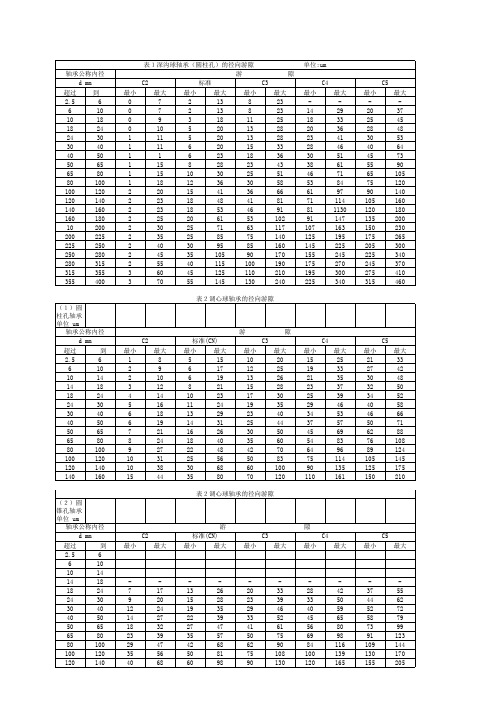

表１深沟球轴承（圆柱孔）的径向游隙单表２调心球轴承的径向游隙表２调心球轴承的径向游隙表３圆柱滚子轴承的径向游隙表４调心滚子轴承的径向游隙（１）圆柱孔轴承单位 um表５四列圆柱滚子轴承的径向游隙（圆柱孔）单位 um内径代号：一般情况下轴承内径用轴承内径代号（基本代号的后两位数）×5=内径(mm)，例：轴承6204的内径是04×5=20mm 。
常见特殊情况：一当轴承内径小于20mm轴承内径尺寸为(mm)10 、12 、15、17对应内径代号为00 、01、02、03二当轴承内径小于10mm，直接用基本代号的最后一位表示轴承内径尺寸；例：轴承608Z，用基本代号‘608’的最后一位8作内径尺寸，轴承608Z的内径为8mm。
轴承游隙的分类及标准所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。
根据移动方向，可分为径向游隙和轴向游隙。
运转时的游隙（称做工作游隙）的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响。
测量轴承的游隙时，为得到稳定的测量值，一般对轴承施加规定的测量负荷。
因此，所得到的测量值比真正的游隙（称做理论游隙）大，即增加了测量负荷产生的弹性变形量。
但对于滚子轴承来说，由于该弹性变形量较小，可以忽略不计。
安装前轴承的部游隙一般用理论游隙表示。
游隙的选择从理论游隙减去轴承安装在轴上或外壳时因过盈配合产生的套圈的膨胀量或收缩后的游隙称做“安装游隙”。
在安装游隙上加减因轴承部温差产生的尺寸变动量后的游隙称做“有效游隙”。
轴承安装有机械上承受一定的负荷放置时的游隙，即有效游隙加上轴承负荷产生的弹性变形量后的以便称做“工作游隙”。
如图１所示，当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显著下降。
因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。
图１工作游隙与疲劳寿命的关系另外，需提高轴承的刚性或需降低噪声时，工作游隙要进一步取负值，而在轴承温升剧烈时，工作游隙则要进一步取正值等等，还必须根据使用条件做具体分析。

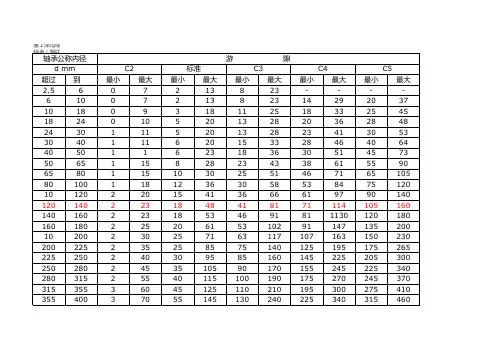

color=#000000>表１深沟球轴承（圆柱孔）的径向游隙单位um表２调心球轴承的径向游隙（１）圆柱孔轴承单位 um表２调心球轴承的径向游隙（２）圆锥孔轴承单位 um表５四列圆柱滚子轴承的径向游隙（圆柱孔）单位 um表３圆柱滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（２）圆锥孔轴承单位 um轴承类型的选择选择轴承类型时，全面掌握轴承的使用条件是至关重要的。
下表列出了主要的分析项目:具有所需旋转精度的轴承类型[轴承的尺寸精度和旋转精度已由GB按轴承类型标准化了]轴承游隙的分类及标准轴承游隙的分类及标准轴承游隙的分类及标准轴承游隙的分类及标准轴承游隙的分类及标准轴承游隙的分类及标准轴承游隙的分类及标准轴承游隙的分类及标准轴承游隙的分类及标准。
轴承游隙表集团档案编码：[YTTR-YTPT28-YTNTL98-UYTYNN08]表１深沟球轴承（圆柱孔）的径向游隙单位u m表３圆柱滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（２）圆锥孔轴承单位 um轴承游隙标准查询m)柱内径隙（μm）锥内孔隙（μm）业讲法：所谓内部游隙是轴承外轮、内轮、钢球间的游隙量。
一般固定内轮把外轮上下方向运动时的运动量称为径向游隙，左右方向运动时的运动量称为轴向游隙。
在轴承运转中，内部游隙的大小是左右振动、发热、疲劳寿命等性能的主要因素。
深沟球轴承用普通径向内部游隙表示，在实际测定中，为了得到稳定的测定值，加上了规定的负载，因轴承的弹性变形，此时的测定值比实际值大，所以经过修正可求得真正的游隙。
径向内部游隙和轴向内部游隙的关系：轴向内部游隙由钢球直径、内外轮沟道半径、径向内部游隙的值决定，是普通径向游隙的10倍左右。
作为想减小安装后的轴向内部游隙，选择小的径向游隙和大的过盈量配合是危险的。
游隙的常见代号：C3——向心轴承径向游隙，比标准游隙大；MC3——小型、微型球轴承径向游隙标准游隙。
详细如下：C1——向心轴承径向游隙，比C2游隙小。
C2——向心轴承径向游隙，比标准游隙小。
CN（省略）——向心轴承径向标准游隙。
C3——向心轴承径向游隙，比标准游隙大。
C4——向心轴承径向游隙，比C3游隙大。
C5——向心轴承径向游隙，比C4游隙大。
CC1——圆柱滚子轴承（不可互换）径向游隙，比CC2游隙小。
CC2——圆柱滚子轴承（不可互换）径向游隙，比标准游隙小。
CC——圆柱滚子轴承（不可互换）径向标准游隙。
CC3——圆柱滚子轴承（不可互换）径向游隙，比标准游隙大。
CC4——圆柱滚子轴承（不可互换）径向游隙，比CC3游隙大。
CC5——圆柱滚子轴承（不可互换）径向游隙，比CC4游隙大。
MC1——小型，微型球轴承径向游隙，比MC2游隙小。
轴承游隙是指轴承在安装后留下的内部间隙，通常用于衡量轴承的性能和精度。
游隙的大小对轴承的寿命、摩擦、发热和振动等方面都有重要影响。
为了规范轴承游隙的测量和划分，国际标准化组织（ISO）制定了一系列标准，下面将详细介绍游隙等级划分标准。
首先，我们需要了解游隙的测量方法。
游隙的测量通常采用测量器具，如千分尺、显微镜等，来测量轴承内外圈之间的间隙。
根据ISO标准，游隙的测量应在轴承安装后立即进行，以确保测量的准确性。
游隙等级划分标准主要依据游隙的大小和轴承的类型来确定。
根据ISO标准，游隙等级可分为以下几类：1. 微型轴承（Miniature Bearings）：微型轴承的游隙等级通常分为6个等级，分别用代码A、B、C、D、E和F表示。
代码越靠前，游隙越小，轴承的精度越高。
2. 深沟球轴承（Deep Groove Ball Bearings）：深沟球轴承的游隙等级分为8个等级，分别用代码0、1、2、3、4、5、6和7表示。
代码越靠前，游隙越大，轴承的精度越低。
3. 圆柱滚子轴承（Cylindrical Roller Bearings）：圆柱滚子轴承的游隙等级分为8个等级，分别用代码N1、N2、N3、N4、N5、N6、N7和N8表示。
代码越靠前，游隙越大，轴承的精度越低。
4. 圆锥滚子轴承（Tapered Roller Bearings）：圆锥滚子轴承的游隙等级分为8个等级，分别用代码T1、T2、T3、T4、T5、T6、T7和T8表示。
代码越靠前，游隙越大，轴承的精度越低。
5. 推力球轴承（Thrust Ball Bearings）：推力球轴承的游隙等级通常分为5个等级，分别用代码TA、TB、TC、TD和TE表示。
代码越靠前，游隙越大，轴承的精度越低。
需要注意的是，不同类型和尺寸的轴承可能有不同的游隙等级划分标准。
在实际应用中，应根据具体需求选择合适的游隙等级和型号的轴承。
轴承游隙又称为轴承间隙。
所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。
根据移动方向，可分为径向游隙和轴向游隙。
运转时的游隙（称做工作游隙）的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响。
游隙可分以下几类：轴承内部游隙是指一个轴承圈相对于另一个轴承圈径向移动的总距离（径向内部游隙）或轴向移动的总距离（轴向内部游隙）。
工作游隙是指轴承实际运转条件下的游隙。
原始游隙是指轴承未安装前的游隙。
游隙值根据大小分三组，一组是基本组（或者叫普通组）、小游隙组（C2)、大游隙组(C3、C4）。
日本的NSK、NTN等品牌还有专门的CM组（电机专用游隙）。
另补充一点日常应用的举例：正常的工作条件下，宜优先选择基本组；大游隙组适用于内、外圈配合过盈量较大、或者内外圈温度差大、深沟球轴承需要承受较大轴向负荷或者需要改善调心性能、或者需要提高轴承极限转速和降低轴承摩擦力矩等场合小游隙组适用于较向高的旋转精度、需要严格控制外壳孔的轴向位移、以及需要减小振动和噪音的场合。
测量轴承的游隙时，为得到稳定的测量值，一般对轴承施加规定的测量负荷。
因此，所得到的测量值比真正的游隙（称做理论游隙）大，即增加了测量负荷产生的弹性变形量。
但对于滚子轴承来说，由于该弹性变形量较小，可以忽略不计。
安装前轴承的内部游隙一般用理论游隙表示。
轴承游隙的选择从理论游隙减去轴承安装在轴上或外壳内时因过盈配合产生的套圈的膨胀量或收缩后的游隙称做“安装游隙”。
在安装游隙上加减因轴承内部温差产生的尺寸变动量后的游隙称做“有效游隙”。
轴承安装有机械上承受一定的负荷放置时的游隙，即有效游隙加上轴承负荷产生的弹性变形量后的以便称做“工作游隙”。
当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显著下降。
因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。
滚动轴承的径向游隙系指一个套圈固定不动，而另一个套圈在垂直于轴承轴线方向，由一个极端位置移动到另一个极端位置的移动量。
轴承游隙选择说明及游隙对照表滚动轴承的游隙分为径向游隙ur和轴向游隙ua。
它们分别表示一个套圈固定时，另一套圈沿径向和轴向由一个极限位置到另一个极限位置的移动量。
各类轴承的径向游隙ur和轴向游隙ua之间有一定的对应关系，如图1 所示。
径向游隙又分为原始游隙、安装游隙和工作游隙。
原始游隙指未安装前的游隙。
各种轴承的原始游隙分组数值见表1〜表7.合理的轴承游隙的选择，应在原始游隙的基础上，考虑因配合、内外圈温度差以及载荷等因素所引起的游戏变化，以使工作游隙接近于最佳状态。
由于过盈配合和温度的影响，轴承的工作游隙小于原始游隙。
0组径向游隙值适用于一般的运转条件、常规温度及常用的过盈配合，即对球轴承不得超过j5、k5（轴）和J6 （座孔）；对滚子轴承不得超过k5、m5 （轴）和 K6 （座孔）。
当采用轴较紧配合、内外圈温差较大、需要降低摩擦力矩及深沟球轴承承受较大轴向载荷或需改善调心性能的场合，宜采用3、4、5组游隙值；当旋转精度要求较高或需严格限制轴向位移时，宜采用2组游隙值。
对于球轴承，最适宜的工作游隙是趋于0。
对于滚子轴承，可保持少量的工作游隙。
在要求支撑刚性良好的部件中（例如机床主轴），轴承应有一定的预紧。
角接触球轴承、圆锥滚子轴承以及内圈带锥孔的轴承等，由于结构特点可以在安装或使用过程中调整游隙。
表1 深沟球轴承的径向游隙（GB/T4604-1993）（口 m）Rm表2圆柱孔调心球轴承的径向游隙(08/14604-1993)Rm表3圆锥孔调心球轴承的径向游隙(08/14604-1993)um表4圆柱孔圆柱滚子轴承的径向游隙(08/14604-1993)注：滚针轴承的径向间隙：除冲压外圈滚针轴承和重系列滚针轴承外，有内、外圈和保持架的滚针轴承采用本表中给出的圆柱滚子轴承的径向游隙值。
有内、外圈的重系列滚针轴承和内圈作为一个分离零件交货的有保持架滚针轴承，其径向游隙由内圈滚道直径和滚针组件内径决定。
轴承游隙所谓轴承游隙，即指轴承在未安装于轴或轴承箱时，将其内圈或外圈的一方固定，然后便未被固定的一方做径向或轴向移动时的移动量。
根据移动方向，可分为径向游隙和轴向游隙。
运转时的游隙（称做工作游隙）的大小对轴承的滚动疲劳寿命、温升、噪声、振动等性能有影响。
测量轴承的游隙时，为得到稳定的测量值，一般对轴承施加规定的测量负荷。
因此，所得到的测量值比真正的游隙（称做理论游隙）大，即增加了测量负荷产生的弹性变形量。
但对于滚子轴承来说，由于该弹性变形量较小，可以忽略不计。
安装前轴承的内部游隙一般用理论游隙表示。
游隙的选择从理论游隙减去轴承安装在轴上或外壳内时因过盈配合产生的套圈的膨胀量或收缩后的游隙称做“安装游隙”。
在安装游隙上加减因轴承内部温差产生的尺寸变动量后的游隙称做“有效游隙”。
轴承安装有机械上承受一定的负荷放置时的游隙，即有效游隙加上轴承负荷产生的弹性变形量后的以便称做“工作游隙”。
如图１所示，当工作游隙为微负值时，轴承的疲劳寿命最长但随着负游隙的增大疲劳寿命同显着下降。
因此，选择轴承的游隙时，一般使工作游隙为零或略为正为宜。
图１工作游隙与疲劳寿命的关系另外，需提高轴承的刚性或需降低噪声时，工作游隙要进一步取负值，而在轴承温升剧烈时，工作游隙则要进一步取正值等等，还必须根据使用条件做具体分析。
color=#000000>表１深沟球轴承（圆柱孔）的径向游隙单位um表２调心球轴承的径向游隙（１）圆柱孔轴承单位 um表２调心球轴承的径向游隙（２）圆锥孔轴承单位 um表５四列圆柱滚子轴承的径向游隙（圆柱孔）单位 um表３圆柱滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（１）圆柱孔轴承单位 um表４调心滚子轴承的径向游隙（２）圆锥孔轴承单位 um轴承类型的选择选择轴承类型时，全面掌握轴承的使用条件是至关重要的。
下表列出了主要的分析项目:具有所需旋转精度的轴承类型[轴承的尺寸精度和旋转精度已由GB按轴承类型标准化了]。

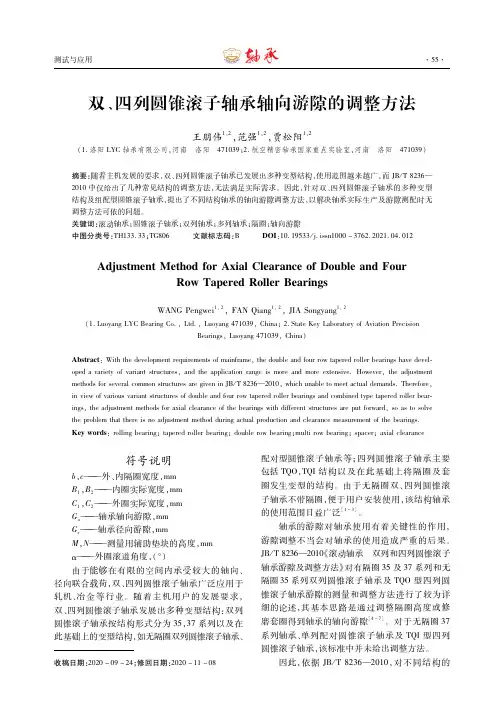

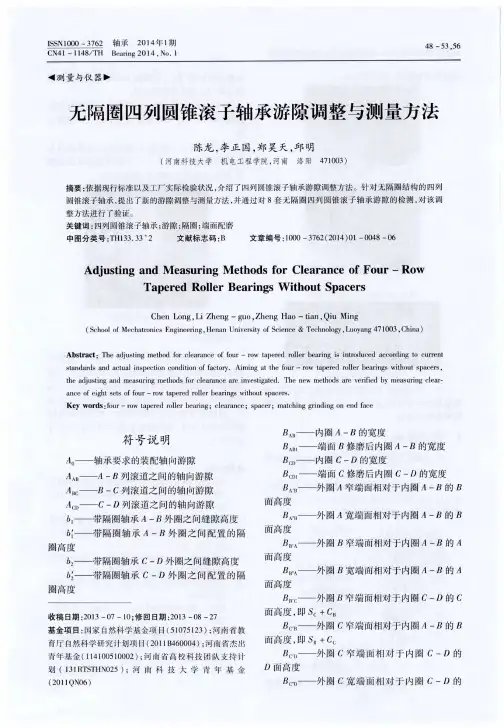

双、四列圆锥滚子轴承轴向游隙的调整方法王朋伟１，２，范强１，２，贾松阳１，２（１．洛阳ＬＹＣ轴承有限公司，河南 洛阳 ４７１０３９；２．航空精密轴承国家重点实验室，河南 洛阳 ４７１０３９）摘要：随着主机发展的要求，双、四列圆锥滚子轴承已发展出多种变型结构，使用范围越来越广，而ＪＢ／Ｔ８２３６—２０１０中仅给出了几种常见结构的调整方法，无法满足实际需求。
因此，针对双、四列圆锥滚子轴承的多种变型结构及组配型圆锥滚子轴承，提出了不同结构轴承的轴向游隙调整方法，以解决轴承实际生产及游隙测配时无调整方法可依的问题。
关键词：滚动轴承；圆锥滚子轴承；双列轴承；多列轴承；隔圈；轴向游隙中图分类号：ＴＨ１３３．３３；ＴＧ８０６ 文献标志码：Ｂ ＤＯＩ：１０．１９５３３／ｊ．ｉｓｓｎ１０００－３７６２．２０２１．０４．０１２ＡｄｊｕｓｔｍｅｎｔＭｅｔｈｏｄｆｏｒＡｘｉａｌＣｌｅａｒａｎｃｅｏｆＤｏｕｂｌｅａｎｄＦｏｕｒＲｏｗＴａｐｅｒｅｄＲｏｌｌｅｒＢｅａｒｉｎｇｓＷＡＮＧＰｅｎｇｗｅｉ１，２，ＦＡＮＱｉａｎｇ１，２，ＪＩＡＳｏｎｇｙａｎｇ１，２（１．ＬｕｏｙａｎｇＬＹＣＢｅａｒｉｎｇＣｏ．，Ｌｔｄ．，Ｌｕｏｙａｎｇ４７１０３９，Ｃｈｉｎａ；２．ＳｔａｔｅＫｅｙＬａｂｏｒａｔｏｒｙｏｆＡｖｉａｔｉｏｎＰｒｅｃｉｓｉｏｎＢｅａｒｉｎｇｓ，Ｌｕｏｙａｎｇ４７１０３９，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｗｉｔｈｔｈｅｄｅｖｅｌｏｐｍｅｎｔｒｅｑｕｉｒｅｍｅｎｔｓｏｆｍａｉｎｆｒａｍｅ，ｔｈｅｄｏｕｂｌｅａｎｄｆｏｕｒｒｏｗｔａｐｅｒｅｄｒｏｌｌｅｒｂｅａｒｉｎｇｓｈａｖｅｄｅｖｅｌ ｏｐｅｄａｖａｒｉｅｔｙｏｆｖａｒｉａｎｔｓｔｒｕｃｔｕｒｅｓ，ａｎｄｔｈｅａｐｐｌｉｃａｔｉｏｎｒａｎｇｅｉｓｍｏｒｅａｎｄｍｏｒｅｅｘｔｅｎｓｉｖｅ．Ｈｏｗｅｖｅｒ，ｔｈｅａｄｊｕｓｔｍｅｎｔｍｅｔｈｏｄｓｆｏｒｓｅｖｅｒａｌｃｏｍｍｏｎｓｔｒｕｃｔｕｒｅｓａｒｅｇｉｖｅｎｉｎＪＢ／Ｔ８２３６—２０１０，ｗｈｉｃｈｕｎａｂｌｅｔｏｍｅｅｔａｃｔｕａｌｄｅｍａｎｄｓ．Ｔｈｅｒｅｆｏｒｅ，ｉｎｖｉｅｗｏｆｖａｒｉｏｕｓｖａｒｉａｎｔｓｔｒｕｃｔｕｒｅｓｏｆｄｏｕｂｌｅａｎｄｆｏｕｒｒｏｗｔａｐｅｒｅｄｒｏｌｌｅｒｂｅａｒｉｎｇｓａｎｄｃｏｍｂｉｎｅｄｔｙｐｅｔａｐｅｒｅｄｒｏｌｌｅｒｂｅａｒ ｉｎｇｓ，ｔｈｅａｄｊｕｓｔｍｅｎｔｍｅｔｈｏｄｓｆｏｒａｘｉａｌｃｌｅａｒａｎｃｅｏｆｔｈｅｂｅａｒｉｎｇｓｗｉｔｈｄｉｆｆｅｒｅｎｔｓｔｒｕｃｔｕｒｅｓａｒｅｐｕｔｆｏｒｗａｒｄ，ｓｏａｓｔｏｓｏｌｖｅｔｈｅｐｒｏｂｌｅｍｔｈａｔｔｈｅｒｅｉｓｎｏａｄｊｕｓｔｍｅｎｔｍｅｔｈｏｄｄｕｒｉｎｇａｃｔｕａｌｐｒｏｄｕｃｔｉｏｎａｎｄｃｌｅａｒａｎｃｅｍｅａｓｕｒｅｍｅｎｔｏｆｔｈｅｂｅａｒｉｎｇｓ．Ｋｅｙｗｏｒｄｓ：ｒｏｌｌｉｎｇｂｅａｒｉｎｇ；ｔａｐｅｒｅｄｒｏｌｌｅｒｂｅａｒｉｎｇ；ｄｏｕｂｌｅｒｏｗｂｅａｒｉｎｇ；ｍｕｌｔｉｒｏｗｂｅａｒｉｎｇ；ｓｐａｃｅｒ；ａｘｉａｌｃｌｅａｒａｎｃｅ符号说明ｂ，ｃ———外、内隔圈宽度，ｍｍＢ１，Ｂ２———内圈实际宽度，ｍｍＣ１，Ｃ２———外圈实际宽度，ｍｍＧａ———轴承轴向游隙，ｍｍＧｒ———轴承径向游隙，ｍｍＭ，Ｎ———测量用辅助垫块的高度，ｍｍα———外圈滚道角度，（°）由于能够在有限的空间内承受较大的轴向、径向联合载荷，双、四列圆锥滚子轴承广泛应用于轧机、冶金等行业。
