推力圆柱滚子轴承的特点
推力圆柱滚子轴承的特点
力圆柱滚子轴承是一种常见的滚动轴承，具有以下特点：
1. 承载能力强：力圆柱滚子轴承采用圆柱形滚动体，与滚道接触的面积较大，能够承受较大的径向负荷和轴向负荷。
相对于球形滚子轴承，力圆柱滚子轴承的承载能力更高，适用于高负荷和高速运转的设备。
2. 刚性好：力圆柱滚子轴承的滚子直径较小，相比于球形滚子轴承，滚动体的接触角度更大，因此具有较高的刚性。
这使得力圆柱滚子轴承在高速旋转时，能够保持较小的变形和振动。
3. 使用寿命长：力圆柱滚子轴承的滚动体与滚道之间的接触是滚动接触，相较于滑动接触的滚动轴承，具有较低的摩擦和磨损，因此使用寿命较长。
此外，力圆柱滚子轴承还可通过润滑油膜的形成来减小摩擦和磨损，进一步延长使用寿命。
4. 适应性强：力圆柱滚子轴承具有较好的自调心性能，能够适应轴向和倾斜安装时的偏差。
在实际应用中，由于安装误差、热膨胀等因素，轴和座孔之间很难做到完全配合，但力圆柱滚子轴承能够通过自身的调心能力，保证轴与座孔之间的良好配合，从而提高设备的运行稳定性和可靠性。
5. 维护简便：力圆柱滚子轴承的内部结构相对简单，安装和拆卸相对方便。
在维护保养时，只需要进行适当的润滑，定期检查和更换
滚动体和滚道的磨损部分即可。
力圆柱滚子轴承是一种重要的机械传动元件，广泛应用于各种工业设备中，如重型机械、冶金设备、矿山机械、电力设备等。
通过充分发挥其承载能力强、刚性好、使用寿命长、适应性强和维护简便等特点，力圆柱滚子轴承能够保证设备的正常运行，并提高设备的可靠性和使用寿命。
推力角接触球轴承参数规格型号表
推力角接触球轴承参数规格型号表推力角接触球轴承接触角一般为60°常用的推力角接触球轴承一般为双向推力角接触球轴承，主要用于精密机床主轴，一般与双列圆柱滚子轴承一起配合使用，可承受双向轴向载荷，具有精度高，刚性好，温升低，转速高，装拆方便等优点。
双向推力角接触球轴承的发展是要满足机床主轴稳步增长的需求。
双向推力角接触球轴承的特点是可以同时承受径向和轴向载荷的联合载荷，限制轴的两方面的轴向位移。
它是由外圈、内圈、钢球、保持架组成，能在较高的速度下稳定地工作。
安装时应注意，虽然轴承可承受双向轴向载荷，但若一侧有装球缺口时，则应注意不要让主要轴向载荷通过有缺口的一侧沟边。
推力角接触球轴承的精度要比推力球轴承的精度高很多，可承受的转速也高很多，可以作为主轴轴承使用。
双向推力角接触球轴承是分离型结构，一个座圈，两个保持架与数量不少的钢球组件以及两个轴圈和一个内隔圈。
轴承安装后就已经加载预负荷。
一共有三个尺寸系列，234400，234900，234700。
推力圆柱滚子轴承标准
推力圆柱滚子轴承标准推力圆柱滚子轴承是一种专门用于承受轴向载荷的轴承，它具有较高的承载能力和刚度。
在工程机械、冶金设备、矿山机械、起重机械等领域都有广泛的应用。
推力圆柱滚子轴承的标准对于保证其性能和可靠性具有重要意义。
首先，推力圆柱滚子轴承的标准应当明确规定其结构和尺寸。
轴承的结构和尺寸直接影响着其承载能力和使用寿命，因此标准应当对轴承的内、外圈直径、滚子数量、滚子直径、保持架结构等进行详细规定，以确保轴承在设计和制造过程中能够满足使用要求。
其次，标准应当规定轴承的材料和热处理要求。
轴承的材料和热处理质量直接关系到轴承的使用寿命和可靠性，因此标准应当对轴承的材料种类、化学成分、机械性能要求以及热处理工艺进行详细规定，以确保轴承具有良好的耐磨性、抗疲劳性和耐腐蚀性。
此外，标准还应当规定轴承的检测和检验方法。
推力圆柱滚子轴承在使用过程中需要承受较大的轴向载荷，因此其质量和性能的稳定性对于设备的安全运行至关重要。
标准应当规定轴承的检测方法和检验标准，包括外观检查、尺寸测量、材料分析、硬度测试、磨损检测等内容，以确保轴承的质量符合要求。
最后，标准还应当规定轴承的标志和包装要求。
轴承的标志应当包括轴承型号、生产厂家、生产日期等信息，以便用户进行识别和追溯。
同时，标准还应当规定轴承的包装方式和运输要求，以确保轴承在运输和储存过程中不受损坏。
综上所述，推力圆柱滚子轴承的标准对于保证其质量和可靠性具有重要意义。
标准应当明确规定轴承的结构和尺寸、材料和热处理要求、检测和检验方法、标志和包装要求等内容，以确保轴承在设计、制造和使用过程中能够满足要求，为各类设备的安全运行提供保障。
电机轴承技术
DE (Drive end)NDE (None drive end) DE (驱动端)NDE (非驱动端)124356781.Housing电机座2.Spring for preloading 6.Stator package 定子组件7.RotorDeep Groove Ball Bearing深沟球轴承Angular Contact Ball Bearing角接触球轴承Spindle Bearing 主轴轴承Cylindrical Roller Bearing 圆柱滚子轴承Example: E-Motor with a spherical roller thrust bearing 举例: 带推力调心滚子轴承的电机Possible Bearing Arrangement 轴承的安装类型~V 型配置Cylindrical Roller 圆柱滚子轴承Cylindrical Roller Bearing圆柱滚子轴承Cylindrical Roller 圆柱滚子轴承Cylindrical RollerBearing圆柱滚子轴承DGBB深沟球轴承Cylindrical Roller 圆柱滚子轴承Cylindrical Roller Bearing圆柱滚子轴承Angular Contact Ball Bearing角接触球轴承Angular Contact Ball Bearing角接触球轴承Spherical Roller 调心滚子轴承Spindle Bearing主轴轴承Spindle Bearing主轴轴承FAG flange bearing unit FERBFAG 带法兰轴承单元FAG flange bearing unit FERS带法兰轴承单元FER SFor more detailed information see FAG publication WL 01 101 / 4EAWL 01 101 / 4EAangle, time slices temperature, time slicesdepartmentf z1= 1,5f z1is a factor for the magnetic force between rotor and stator including the unbalancef z1指磁力系数, 即转子与定子之间产生的磁力，包含非对称力F r = F Computation of Configuration V V 型配置计算FgFg =Rotorweight Fg = 转子重量f z2= 0,5f z2is a factor and stator f z2F FrWave Spring 波形弹簧Star Spring 星形弹簧CB-Ball Bearing Spring Disc Spring碟形弹簧Helical Spring螺旋弹簧Heat stabilisation for other parts 其它部件的热稳定性FAG-SuffixTribology磨损学润滑脂寿命润滑脂服务寿命计算–Kyodo Yushi Multemp SRL–Klüber Isoflex Topas NCA 15–Shell Retinax LX 2超低速–Optimol Longtime PD2–Klüber Barrierta L 55/2–Kyodo Yushi Multemp SRL–Klüber Asonic HQ 72-102–Klüber Asonic GHY 72–Klüber Isoflex LDS 18 Special ANo low noise grease for high temperature and low speed available没有既适用于高温又适用于低速的低噪音油脂!Depending on the additives !Application has to checked by application engineering !应用必须要经过应用工程部门确认!电流密度destroyed racewayZR-Sealingonly for inner ring coating (J20C)possible!只用于内圈带涂层RSR-Sealing outer ring coating (J20AA)possible 外圈带涂层Operating Clearance Fatigue Lifetime L High axial loads and Take care of the speed Take care of the。
推力圆柱滚子轴承型号及规格
GS81106 K81107 WS81107 GS81107 K81108 WS81108 GS81108 K81109 WS81109 GS81109 K81110 WS81110 GS81110 K81111 WS81111 GS81111 K81112 WS81112 GS81112 K81113 WS81113 GS81113 K81114 WS81114 GS81114 K81115
1.3 1.75 2.2 2.45 2.7 4.2 4.55 5.9 6.2
81234 81236 81238 81240 81244 81248 81252 81256
WS81232 GS81232 K81234 WS81234 GS81234 K81236 WS81236 GS81236 K81238 WS81238 GS81238 K81240 WS81240 GS81240 K81244 WS81244 GS81244 K81248 WS81248 GS81248 K81252 WS81252 GS81252 K81256 WS81256 GS81256
2.05 2.2 2.95 3.05 3.85 4 4.5 5.5 7.85
81156 81160 81164 81168 81172 81176 81180 81184 81188
GS81152 K81156 WS81156 GS81156 K81160 WS81160 GS81160 K81164 WS81164 GS81164 K81168 WS81168 GS81168 K81172 WS81172 GS81172 K81176 WS81176 GS81176 K81180 WS81180 GS81180 K81184 WS81184 GS81184 K81188
skf轴承综合型录
质量
密度 力
盎司 (oz) 英磅 (lb) 美吨 (short ton) 英吨 (long ton)
磅/立方英寸 (lb/cub.in)
磅-力 (lbf)
1g 1 kg 1 tonne 1 tonne
1 g/cm3
1N
0,03937 in 3,281 ft 1,094 yd 0,6214 mile
1 in 1 ft 1 yd 1 mile
7
前言
适用于特殊应用条件的轴承 — 特别制造 的轴承 这些轴承的尺寸与标准轴承相同，但根据具 体应用加上所需的特性。只要适当地应用， 可以完全替代一些成本极高的特制轴承，并可 以缩短订货至交货的时间，部分型号更能提供 现货供应。这些特殊应用的SKF轴承包括：
• 混合陶瓷深沟球轴承 — 由陶瓷球和一般轴 承钢制成的套圈组成，在润滑不良的情况 下，仍可保持良好的性能，而且能在极端 工作条件和高转速下运行。由于陶瓷材料 本身具有极佳的电绝缘特性，因此非常适 用于电机和其它电动工具的应用中。
假设的要大很多。因此，在本型录中增加了 以下的信息：
• SKF维护和润滑产品 • SKF状态监测产品和系统
有些SKF创新的产品尤其值得注意，这些产品 有多种特性，可以帮助改善设备的性能和提 高生产力。
例如：SKF某些经过改进的产品，可以 把机器设备的整体尺寸缩小，并能保持或甚 至提高原来的性能。把设备的整体尺寸造得 更小，可以降低重量、减少摩擦、更低的工 作温度、使用更少的润滑剂和减少能耗等好 处，使用户得到更好的成本效益。
目录 ....................................................................................................................... 14
轴承型号大全
轴承型号大全常用型号深沟球轴承由四个基本部件组成，它们是内滚道（内圈）、外滚道（外圈）、钢球和保持架。
在正常的运转情况下，内滚道、外滚道和钢球承受载荷，而保持架为钢球起分离及保持稳定的作用。
单列向心深沟球轴承结构简单、内外圈不分离、使用方便，例如精密仪表、低噪音电机、汽车、摩托车、木工机械、纺织机械的传动轴、矿山机械、机电设备、塑料机械、办公器械、医疗器械、健身、国防、航空、航天和运动器材及一般机械等，是机械工业中使用最为广泛的一类轴承。
主要用以承受径向载荷，也可承受一定量的轴向载荷。
加大轴承径向游隙时，具有向心推力轴承的性质，可承受较大的轴向载荷。
此类轴承可限制两个方向的轴向移动。
A.深沟球轴承6000，6200，6300,6400型；B.外围有止动槽的深沟球轴承6000-N，6200-N，6300-N,6400-N 型；C.一面带防尘盖的深沟球轴承6000-Z，6200-Z，6300-Z,6400-Z 型，两面带防尘盖的6000-2Z，6200-2Z，6300-2Z,6400-2Z型；D.一面带防尘圈（接触式）的深沟球轴承6000-RS，6200-RS，6300-RS,6400-RS型，两面接触密封6000-2RS，6200-2RS，6300-2RS,6400-2RS型；E.一面带密封圈（非接触式）的深沟球轴承6000-RZ，6200-RZ，6300-RZ,,6400-RZ型，两面非接触式的深沟球轴承6000-2RS，6200-2RS，6300-2RS,,6400-2RZ型；根据游隙的大小允许内、外圈相对倾斜8′~16′。
深沟球轴承大致可分为下列几种结构类型：单列深沟球轴承带防尘盖的单列深沟球轴承带防尘盖、密封圈的单列深沟球轴承外圈上有止动槽及止动环的单列深沟球轴承单列深沟球轴承一般在安装、密封、配合没有特殊要求的部件中，均可采用此种轴承。
带防尘盖的单列深沟球轴承在润滑困难和检查润滑困难及特殊状况下可使用此类轴承。
高速高精度特大型推力圆柱滚子轴承保持架
摘要 ： 绍了一种高速高精 度特大型推力圆柱滚子轴承保持 架。该保持架 采用 ２排直油孔 、 介 １排斜油孔交互 式 分布和 ２个环形油槽共 同润滑 的润滑方式 ， 由轴 圈内径和滚道联合引导 ， 并 减小 了轴承在 高速下各个零件 问的 摩擦及保持架 的 自身窜动 ， 保证了高速高精度特大型圆柱滚子轴承的可靠运行 。 关键词 ： 特大型轴承 ； 推力 圆柱滚子轴承 ； 保持架 ； 结构
＝！
轴 承 ２ １ 年１ 期 ０１ ２
ＣＮ４１— １１ ／ＴＨ Ｂｅ ｒｎ ０１ Ｎｏ． ２ ４８ ａｉ ｇ ２ １， １

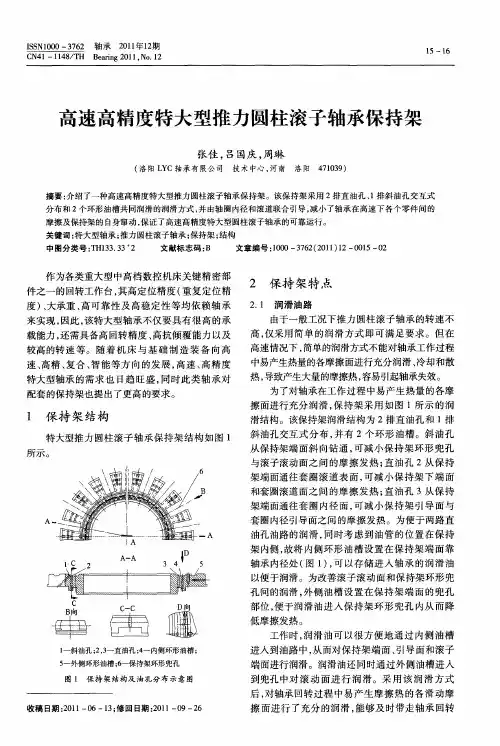

高速高精度特大型推 力圆柱 滚子轴承保持架
张佳 ， 吕国庆 ， 琳 周
（ 阳 Ｌ Ｃ轴承 有限公司 技术 中心 ， 南 洛 阳 ４ １３ ） 洛 Ｙ 河 ７０ ９
高， 仅采用简单 的润滑方式 即可满足要求。但在
高 速情 况下 ， 简单 的润滑方 式不 能对轴 承工作 过 程 中易产生热量 的各 摩擦 面进行 充 分润 滑 、 冷却 和 散 热 ， 产生大量 的摩擦 热 ， 导致 容易引起轴 承失效 。 为 了对轴 承在 工作 过 程 中易 产 生 热量 的 各摩 擦 面进 行充 分 润 滑 ， 持 架 采 用 如 图 １所 示 的 润 保
孔间的润滑 ， 外侧油槽设置在保持架端 面的兜孔
部 位 ， 于润 滑 油 进 入 保 持 架 环 形 兜 孔 内从 而 降 便
低摩擦发热。
１ 一斜油孔 ； ， 直油孔 ； 内侧环形油槽 ； ２３ 一 ４ 一 ５ 一外侧环形油槽 ； 保持架环形兜孔 ６ 一
工作时 ， 润滑油可 以很方便地通过 内侧油槽 进入到油路中， 从而对保持架端面、 引导面和滚 子 端面进行润滑。润滑油还 同时通过外侧油槽进入 到兜孔 中对滚 动面进行 润 滑。采用 该润 滑方式 后， 对轴承回转过程 中易产生摩擦热 的各滑动摩 擦 面进行 了充分的润滑 ， 能够及 时带走轴承 回转
轴承型号查询

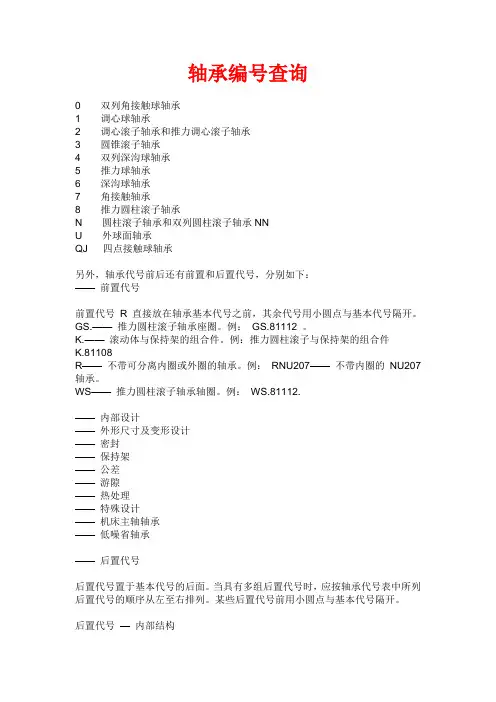

轴承编号查询0 双列角接触球轴承1 调心球轴承2 调心滚子轴承和推力调心滚子轴承3 圆锥滚子轴承4 双列深沟球轴承5 推力球轴承6 深沟球轴承7 角接触轴承8 推力圆柱滚子轴承N 圆柱滚子轴承和双列圆柱滚子轴承NNU 外球面轴承QJ 四点接触球轴承另外，轴承代号前后还有前置和后置代号，分别如下：——前置代号前置代号R 直接放在轴承基本代号之前，其余代号用小圆点与基本代号隔开。
GS.——推力圆柱滚子轴承座圈。
例：GS.81112 。
K.——滚动体与保持架的组合件。
例：推力圆柱滚子与保持架的组合件K.81108R——不带可分离内圈或外圈的轴承。
例：RNU207——不带内圈的NU207 轴承。
WS——推力圆柱滚子轴承轴圈。
例：WS.81112.——内部设计——外形尺寸及变形设计——密封——保持架——公差——游隙——热处理——特殊设计——机床主轴轴承——低噪省轴承——后置代号后置代号置于基本代号的后面。
当具有多组后置代号时，应按轴承代号表中所列后置代号的顺序从左至右排列。
某些后置代号前用小圆点与基本代号隔开。
后置代号—内部结构A 、B 、C 、D 、E——内部结构变化例: 角接触球轴承7205C 、7205E 、7205B ，C—15 °接触角,E-25 °触角，B—40 °接触角。
例：圆柱滚子、调心滚子及推力调心滚子轴承N309E 、21309 E 、29412E——加强型设计，轴承负载能力提高。
VH——滚子自锁的满滚子圆柱滚子轴承（滚子的复圆直径不同于同型号的标准轴承）。
例：NJ2312VH 。
后置代号—轴承外形尺寸及外部结构DA——带双半内圈的可分离型双列角接触球轴承。
例：3306DA 。
DZ——圆柱型外径的滚轮轴承。
例：ST017DZ 。
K——圆锥孔轴承，锥度1 ：12 。
例：2308K 。
K30- 圆锥孔轴承，锥度1 ：30 。
例：24040 K30 。
2LS——双内圈两面带防尘盖的双列圆柱滚子轴承。
skf轴承综合型录
25,40 mm 0,3048 m 0,9144 m 1,609 km
0,00155 sq.in 10,76 sq.ft
1 sq.in 1 sq.ft
645,16 mm2 0,0929 m2
0,061 cub.in 35 cub.ft 0,22 gallon 0,2642 U.S. gallon
1 cub.in 1 cub.ft 1 gallon 1 U.S. gallon
滑膜弹性变形的最新研究成果，修订了润 滑剂所需粘度的数学模型 • 确定润滑剂工作寿命和脂润滑下补充润滑 间隔的新方法 • 根据近年来滚动轴承的最新技术发展，和实 际应用中积累的经验，在技术部分中提供 了相关的信息 • SKF能提供与轴承、机器设备至整个工厂相 关的的工程技术服务，包括轴承的选型和 计算、安装、监测、维护和更换等，详细 介绍参见另外章节。
• SKF独特的热处理技术 SKF采用其独特的热处理技术，才能充分 发挥出这些纯度极高的钢材的特点。这种 独特的热处理技术，优化了轴承的抗 磨损 特性，而不影响其在高温下的稳定性。由 于轴承的耐磨损性能得到大幅度的提高， 使用原来的寿命计算方法，无法准确预测 轴承的工作寿命。
• 改进表面粗糙度 SKF探索者轴承的所有接触表面（即滚动 体和滚道之间的接触面），其表面粗糙度 都经过改进，可以优化润滑剂的作用，并 能减少振动和噪声。使轴承的运转更稳 定、温升更低和只需要使用更少的润滑 剂。因此可以减少对整个轴承配置，包括 密封件的维护工作。
前言部分简要介绍型录中各章节的技术 部分和产品部分的主要内容，以及其它帮助 读者了解SKF能供应的产品和服务范围的相关 信息。
SKF轴承综合型录的概述 在这本最新的SKF轴承综合型录中，包括了最 常用的标准滚动轴承和附件，可以满足工业 设备制造商和维修用户的大部分需要。SKF致 力于推广设备制造商使用其标准范围内的产 品，以确保有及时的供货，并可在全球各地 随时取得现货。
双列圆柱滚子轴承介绍

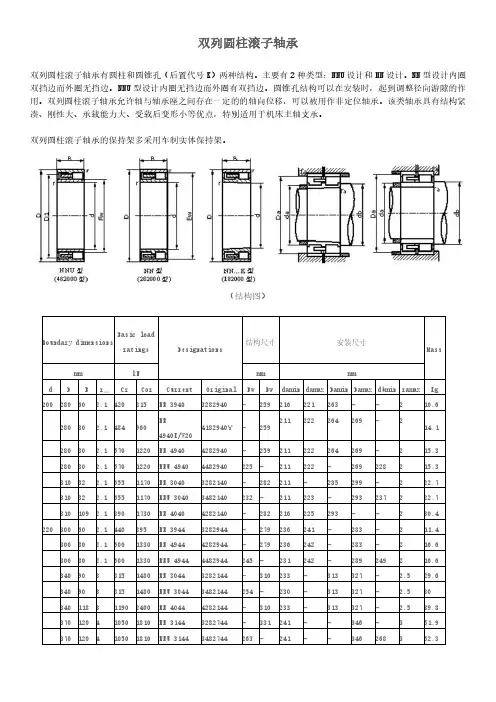

双列圆柱滚子轴承
双列圆柱滚子轴承有圆柱和圆锥孔（后置代号K）两种结构。
主要有2种类型：NNU设计和NN设计。
NN型设计内圈双挡边而外圈无挡边。
NNU型设计内圈无挡边而外圈有双挡边。
圆锥孔结构可以在安装时，起到调整径向游隙的作用。
双列圆柱滚子轴承允许轴与轴承座之间存在一定的的轴向位移，可以被用作非定位轴承。
该类轴承具有结构紧凑、刚性大、承载能力大、受载后变形小等优点，特别适用于机床主轴支承。
双列圆柱滚子轴承的保持架多采用车制实体保持架。
（结构图）
更多关于轴承知识，请查阅薄壁轴承。
滚动轴承国家标准
JB/T 5301-1991 JB/T 5302-2002 JB/T 5302-1991 JB/T 5303-2002 JB/T 5303-1991 JB/T 5304-1991 JB/T 5305-1991 JB/T 5306-1991 JB/T 5312-2001 JB/T 5313-2001 JB/T 5314-2002 JB/T 5314-1991 JB/T 5388-1999 JB/T 5389.1-1995 JB/T 5389.2-1995 JB/T 5391-1991 JB/T 5392-1991 JB/T 6362-1995 JB/T 6363-1992 JB/T 6364-1992 JB/T 6365-1992 JB/T 6366-1992 JB/T 6635-1993 JB/T 6636-1993 JB/T 6637-2004 JB/T 6637-1993 JB/T 6638-1993 JB/T 6639-2004 JB/T 6639-1993 JB/T 6640-1993 JB/T 6641-1993 JB/T 6642-1993 JB/T 6642-2004 JB/T 6643-1993 JB/T 6644-1993JB/T 7048-2002 JB/T 7048-1993 JB/T 7050-1993 JB/T 7051-1993 JB/T 1255-2001 JB/T 7358-1994 JB/T 7359-1994 JB/T 7360-1994 JB/T 7361-1994 JB/T 7362-1994 JB/T 7363-2002 JB/T 7363-1994 JB/T 7750-1995 JB/T 7751-1995 JB/T 7752-1995 JB/T 7753-1995 JB/T 7754-1995 JB/T 7755-1995 JB/T 1460-2002 JB/T 1460-1992 JB/T 7915-1995 JB/T 7917-1999 JB/T 7918-1997 JB/T 7919.1-1999 JB/T 7919.2-1999 JB/T 7919.3-1999 JB/T 8073-1996 JB/T 8075-1996 JB/T 8167-1996 JB/T 8196-1996 JB/T 8198-1996 JB/T 8204-1996 JB/T 8211-1996 JB/T 8236-1996 JB/T 8513-1996 JB/T 8561-1997 JB/T 8562-1997 JB/T 8563-1997 JB/T 8564-1997 JB/T 8565-1997 JB/T 8566-1997JB/T 8569-1997 JB/T 8570-1997 JB/T 8571-1997 JB/T 8717-1998 JB/T 8721-1998 JB/T 8722-1998 JB/T 8874-2000 JB/T 8875-2001 JB/T 8876-2000 JB/T 8877-2001 JB/T 8878-2001 JB/T 8879-2001 JB/T 8880-2000 JB/T 8881-2001 JB/T 8919-1999 JB/T 8921-1999 JB/T 8922-1999 JB/T 8923-1999 JB/T 8924-1999 JB/T 8925-1999 JB/T 9144-1999 JB/T 9145-1999 JB/T 10186-2000 JB/T 10187-2000 JB/T 10188-2000 JB/T 10189-2000 JB/T 10190-2000 JB/T 10235-2001 JB/T 10236-2001 JB/T 10237-2001 JB/T 10238-2001 JB/T 10239-2001 JB/T 10335-2002 JB/T 10336-2002 JB/T 10337-2002 JB/T 10338-2002 JB/T 50013-2000 JB/T 50093-1997 JB/T 2644-1991 JB/T 2644-2002 JB/T 2645-1991JB/T 53398-2000 JB/T 2781-1991 JB/T 2850-1993 JB/T 2974-2004 JB/T 2974-1993 JB/T 3016-1991 JB/T 3016-2004 JB/T 3017-1991 JB/T 3034-1993 JB/T 3122-1991 JB/T 3123-1991 JB/T 3232-1994 JB/T 3370-2002 JB/T 3370-1991 JB/T 3372-1992 JB/T 3573-1993 JB/T 3632-1993 JB/T 3574-1997 JB/T 3588-1994 JB/T 4036-2004 JB/T 4036-1993 JB/T 4037-1993 GB/T 12764-1991 GB/T 12765-1991 GB/T 16643-1996 GB/T 16940-1997 GB/T 271-1997 GB/T 272-1993 GB/T 273.1-2003 GB/T 273.2-1998 GB/T 273.3-1999 GB/T 274-2000 GB/T 275-1993 GB/T 276-1994 GB/T 280-1964 GB/T 281-1994 GB/T 283-1994 GB/T 285-1994 GB/T 286-1964 GB/T 288-1994 GB/T 289-1964 GB/T 290-1998GB/T 291-1964 GB/T 292-1994 GB/T 294-1994 GB/T 296-1994 GB/T 297-1994 GB/T 299-1995 GB/T 300-1995 GB/T 301-1995 GB/T 304.1-2002 GB/T 304.2-2002 GB/T 304.3-2002 GB/T 304.9-1981 GB/T 305-1998 GB/T 307.1-1994 GB/T 307.2-1995 GB/T 307.3-1996 GB/T 307.4-2002 GB/T 308-2002 GB/T 309-2000 GB/T 3882-1995 GB/T 3944-2002 GB/T 4199-2003 GB/T 4604-1993 GB/T 4605-2003 GB/T 4648-1996 GB/T 4661-2002 GB/T 4662-2003 GB/T 4663-1994 GB/T 5800-2003 GB/T 5801-1994 GB/T 5859-1994 GB/T 5868-2003 GB/T 6391-2003 GB/T 6445.1-1996 GB/T 6445.2-1996 GB/T 6930-2002 GB/T 7217-2002 GB/T 7218-1995 GB/T 7809-1995 GB/T 7810-1995 GB/T 7811-1999 GB/T 7813-1998GB/T 8597-2003 GB/T 9161-2001 GB/T 9162-2001 GB/T 9163-2001 GB/T 9164-2001JB/T 2559-1991JB/T 6364-2005JB/T 7050-2005JB/T 10510-2005 JB/T 10531-2005 JB/T 5389.1-2005 JB/T 5389.2-2005 JB/T 7751-2005JB/T 7752-2005JB/T 2781-2005JB/T 5386-2005JB/T 3632-2005JB/T 8211-2005JB/T 3372-2004JB/T 3573-2004JB/T 10470-2004 JB/T 6643-2004JB/T 10471-2004 JB/T 53404.2-1994 JB/T 53404.1-1994 GB/T 304.3-1990 GB/T 4603-1984 GB/T 307.2-2005 GB/T 19673-2005 GB/T 5801-2006JB/T 10560-2006 GB/T 273.2-2006 GB/T 9160.2-2006 GB 6584-1986GB/T 12278-1990 GB 7218-1987GB 7219-1987GB 7809-1987GB 7810-1987GB 7812-1987GB 7813-1987GB 9150-1988GB 9160.2-1988 GB 9160.3-1988 GB 9160.4-1988 GB 9160.5-1988 GB/T 4222-1991 GB/T 307.4-1994 GB/T 308-1989 GB/T 3944-1983 GB/T 304.10-1989 GB/T 304.1-1988 GB/T 304.2-1988 GB/T 271-1987 GB/T 273.1-1987 GB/T 273.2-1987 GB/T 4199-1984 GB 6391-1986GB 6445-1986GB/T 4661-1989 GB/T 4662-1993 GB/T 5868-1986 GB/T 5800-1986 GB/T 6391-1995 GB/T 6930-1986 GB/T 7217-1987 GB/T 8597-1988 GB/T 9161-1988 GB/T 9162-1990 GB/T 9163-1990 GB/T 9164-1990 GB 5801-1986GB 5846-1986GB 5859-1986GB 283-1987GB 284-1987GB 285-1987GB 301-1984GB 304.5-1981 GB 304.6-1981 GB 272-1988GB 307.1-1984 GB 307.2-1984GB 304.7-1981 GB 304.8-1981 GB 297-1984GB 299-1985GB 300-1987GB 4605-1984GB 310-1987GB 4221-1984GB 293-1984GB 294-1983GB 295-1983GB 296-1984GB 292-1983GB 4648-1984GB 290-1989GB 4663-1984GB 4664-1984GB 4665-1984GB 3882-1987GB 279-1988GB 276-1989GB 277-1989GB 281-1984GB 282-1987GB 305-1989GB 287-1987GB 288-1987GB 278-1989GB/T 9160.1-2006 JB 2850-1980JB 2974-1981JB 3016-1981JB 3017-1981JB 3120-1982JB 3123-1982JB 2559-1979JB 2565-1983JB 2582-1979JB 1365-1973JB 1366-1973JB 2642-1979JB 3588-1984JB 5385-1991JB 5386-1991JB/T 5308-1991JB/T 5309-1991JB/T 5310-1991JB/T 5311-1991JB/T 5389-1991JB/T 5390-1991JB/T 5393-1991JB/T 5394-1991JB/T 5395-1991JB/T 5396-1991JB/T 5307-1991JB/T 7916-1995JB/T 7919.3-1995 JB/T 7919.4-1995 JB/T 7919.5-1995 JB/T 7919.6-1995 JB/T 7919.7-1995 JB 4039-1985MT/T 655-1997SN/T 0234-1993 TB/T 2572-1995 ZB J 11001-1987 ZB J 11002-1987 ZB J 11003-1987 ZB J 11005-1987 ZB J 11006-1987 ZB J 11007-1987 ZB J 11008-1987 ZB J 11009-1987 ZB J 11010-1987 ZB J 11011-1987 ZB J 11013-1988 ZB J 11015-1988 ZB J 11016.1-1988 ZB J 11016.2-1988 ZB J 11017-1989 ZB J 11019-1989 ZB J 11020-1989ZB J 11021-1989 ZB J 11022-1989 ZB J 11023-1989 ZB J 11024-1989 ZB J 11025-1989 ZB J 11026-1989 ZB J 11027-1989 ZB J 11018-1989 ZB J 11012-1988 ZB J 11014-1988 ZB J 11004-1987 JB/T 5305-2006 JB/T 7047-2006 JB/T 7051-2006 JB/T 8167-2006 JB/T 3232-2006 JB/T 10650-2006 GB/T 4646-1991 JB/T 10705-2007 GB/T 283-2007 JB/T 2850-2007 GB/T 292-2007 JB/T 3122-2007 JB/T 3123-2007 JB/T 3588-2007 JB/T 4037-2007 JB/T 5301-2007 JB/T 5304-2007 JB/T 5306-2007 JB/T 5391-2007 JB/T 5392-2007 JB/T 6362-2007 JB/T 6363-2007 JB/T 6366-2007 GB/T 6445-2007 JB/T 6635-2007 JB/T 6636-2007 JB/T 6640-2007 JB/T 6641-2007 JB/T 6644-2007 JB/T 7358-2007 JB/T 7359-2007JB/T 7360-2007JB/T 7361-2007JB/T 7362-2007JB/T 7750-2007JB/T 7753-2007JB/T 7754-2007JB/T 7755-2007 GB/T 7811-2007JB/T 10781-2007 JB/T 10857-2008 JB/T 10858-2008 JB/T 10859-2008 JB/T 10860-2008 JB/T 10861-2008 JB/T 8566-2008JB/T 8570-2008JB/T 8571-2008JB/T 8925-2008 GB/T 21559.1-2008 GB/T 21559.2-2008 GB/T 271-2008GB/T 299-2008GB/T 5859-2008 GB/T 7813-2008 GB/T 304.9-2008 GB/T 300-2008中国国家标准分类目录之J11滚动轴承址： 电话：400-7255 888 QQ：569872709 MSN/Email：csres@碳钢球外球面球轴承座 补充结构外形尺寸外球面球轴承座 补充结构外形尺寸带座外球面球轴承 补充结构外形尺寸带座外球面球轴承 补充结构外形尺寸外球面球轴承径向游隙滚动轴承 外调心推力球轴承 外形尺寸和公差自润滑球头杆端关节轴承 主要尺寸和公差汽车离合器分离轴承及其单元滚动轴承 振动（速度）测量方法滚动轴承 振动（加速度）测量方法滚动轴承 振动（加速度）测量方法直线运动球轴承 技术条件滚动轴承 轧机用四列圆柱滚子轴承滚动轴承 轧机用四列圆锥滚子轴承技术条件铁路机车车辆滚动轴承零件 磁粉探伤规程铁路机车车辆滚动轴承零件 裂纹检验滚动轴承 机床主轴用双向推力角接触球轴承外球面球轴承冲压座 技术条件直线运动滚动支承 循环式滚针、滚子导轨支承 结构型式和外形尺寸直线运动滚动支承 循环式滚针、滚子导轨支承 技术条件55SiMoVA钢滚动轴承 零件热处理技术条件推杆式变速传动轴承机器人用薄壁密封轴承滚动轴承标准器技术条件滚动轴承用标准器 技术条件滚动轴承保持架用玻璃纤维增强聚酰胺66 技术条件滚动轴承零件骨架式丁腈橡胶密封圈技术条件深沟球轴承用骨架式橡胶密封圈 技术条件带座外球面球轴承 代号方法滚动轴承 残磁及其评定方法滚动轴承零件 圆度误差测量及评定方法滚动轴承零件圆度和波纹度误差测量及评定方法滚动轴承四点接触球轴承 轴向游隙滚动轴承 滚针和双向推力圆柱滚子组合轴承尺寸和公差滚动轴承 深沟球轴承振动（加速度）技术条件滚动轴承零件 工程塑料保持架 技术条件滚动轴承 工程塑料保持架技术条件滚动轴承 清洁度及评定方法滚动轴承 零件表面粗糙度测量和评定方法高碳铬轴承钢滚动轴承零件 热处理技术条件非磨球轴承直线运动滚动支承滚针和平保持架组件滚动轴承 叉车门架用滚轮、链轮轴承技术条件滚动轴承 零件硬度试验方法滚动轴承 零件脱碳层检查方法滚动轴承零件碳氮共渗热处理技术条件滚动轴承 零件碳氮共渗热处理技术条件滚动轴承 推力调心滚子轴承 公差滚动轴承 推力圆锥滚子轴承 公差密封深沟球轴承 技术条件鼓风机轴承滚动轴承 双列满装圆柱滚子滚轮轴承滚动轴承附件 外球面球轴承用紧定螺钉高碳铬不锈钢滚动轴承零件热处理技术条件高碳铬不锈钢滚动轴承零件 热处理技术条件滚针轴承 推力滚针和保持架组件、推力垫圈滚动轴承 圆柱滚子轴承斜挡圈 外形尺寸滚动轴承 向心滚针和保持架组件滚动轴承 附件 退卸衬套滚动轴承 附件 紧定套滚动轴承 附件 锁紧螺母和锁紧装置滚动轴承 角接触球轴承端面凸出量测量仪滚动轴承 钢球振动测量仪汽车发电机轴承 技术条件滚动轴承 滚动体残磁及其评定方法滚动轴承 微型球轴承套圈沟曲率测量仪滚动轴承 激光钢球表面粗糙度测量仪滚动轴承 推力圆柱滚子保持架组件滚动轴承 双列和四列圆锥滚子轴承游隙及调整方法滚动轴承 带座外球面球轴承 分类滚动轴承用加速度型测振仪 技术条件滚动轴承 锌铝合金保持架材料技术条件滚动轴承 水泵轴连轴承滚动轴承 机床丝杠用推力角接触球轴承关节轴承 额定动载荷与寿命滚动轴承零件 碳钢球轴承套圈热处理 技术条件关节轴承 额定静载荷滚动轴承零件 碳钢球渗碳热处理技术条件滚动轴承 碳钢深沟球轴承滚动轴承 密封深沟球轴承 防尘、漏脂、温升性能试验规程滚动轴承 转向器用推力角接触球轴承滚动轴承 磁电机轴承滚动轴承 煤矿输送机械轴承滚动轴承座 技术条件带座外球面球轴承 技术条件滚动轴承 外球面球轴承铸造座 技术条件滚动轴承 滚针组合轴承 技术条件滚动轴承 冲压外圈滚针轴承 技术条件关节轴承 通用技术条件电机用深沟球轴承 技术条件滚动轴承零件 渗碳热处理技术条件滚动轴承 外球面球轴承和偏心套 技术条件滚动轴承及其商品零件 检验规则滚动轴承 圆柱滚子轴承振动（速度）技术条件滚动轴承 钢球振动（加速度）技术条件铁路机车滚动轴承 技术条件汽车万向节十字轴总成 技术条件铁路车辆滚动轴承 技术条件硬质合金球滚动轴承 组配角接触球轴承 技术条件滚动轴承 深沟球轴承振动（速度） 技术条件汽车转向节用推力轴承汽车用等速万向节及其总成滚动轴承 包装用塑料筒滚动轴承 圆锥滚子技术条件滚动轴承 圆锥滚子轴承 振动（速度）技术条件滚动轴承 圆锥滚子轴承 振动（加速度）技术条件汽车轮毂轴承单元滚动轴承 深沟球轴承卷边防尘盖技术条件直线运动滚动支承 分类及代号方法滚动轴承及其零件 补充技术条件滚动轴承零件 冲压保持架 技术条件滚动轴承零件磁粉探伤规程滚动轴承 寿命及可靠性试验规程滚动轴承 寿命及可靠性试验评定方法滚动轴承 座标镗床主轴B级圆锥滚子轴承 技术条件滚动轴承 坐标镗床主轴2级圆锥滚子轴承技术条件滚动轴承 座标镗床主轴B级圆锥滚子轴承相关零件 技术要求滚动轴承 产品质量分等微型球轴承 技术条件Cr4MO4V高温轴承钢滚动轴承零件 热处理技术条件滚动轴承代号方法的补充规定滚动轴承 代号方法的补充规定滚动轴承 包装钉板箱 技术条件滚动轴承包装箱技术条件滚动轴承 包装纸箱 技术条件滚动轴承 油封防锈包装滚动轴承 滚针和推力球组合轴承 外形尺寸滚动轴承 滚针和角接触球组合轴承 外形尺寸万向节滚针轴承滚动轴承 万向节圆柱滚子轴承滚动轴承万向节无内圈圆柱滚子轴承 尺寸和公差连杆用滚针和保持架组件滚动轴承 径向游隙的测量及评定方法轧机压下机构用满装圆锥滚子推力轴承滚动轴承 产品标志滚动轴承 满装滚针轴承 外形尺寸和公差滚动轴承运输用托盘和大木箱滚动轴承运输用托盘和大木箱滚动轴承用酚醛层压布管 技术条件滚动轴承 冲压外圈滚针轴承 外形尺寸方案关节轴承 安装尺寸滚动轴承 滚针和推力圆柱滚子组合轴承 外形尺寸直线运动支承 直线运动球轴承 外形尺寸和公差滚动轴承 分类滚动轴承 代号方法滚动轴承 圆锥滚子轴承 外表尺寸总方案滚动轴承 推力轴承 外形尺寸总方案滚动轴承 向心轴承 外形尺寸总方案滚动轴承 倒角尺寸最大值滚动轴承与轴和外壳的配合滚动轴承 深沟球轴承 外形尺寸带毡封圈的单列向心轴承 结构型式和基本尺寸滚动轴承 调心球轴承 外形尺寸滚动轴承 圆柱滚子轴承 外形尺寸滚动轴承 双列圆柱滚子轴承 外形尺寸双列向心球面滚子轴承 结构型式和基本尺寸滚动轴承 调心滚子轴承 外形尺寸滚针轴承 结构型式和基本尺寸滚动轴承 冲压外圈滚针轴承 外形尺寸螺旋滚子轴承 结构型式和基本尺寸滚动轴承 角接触球轴承 外形尺寸滚动轴承 三点和四点接触球轴承 外形尺寸滚动轴承 双列角接触球轴承 外形尺寸滚动轴承 圆锥滚子轴承 外形尺寸滚动轴承 双列圆锥滚子轴承 外形尺寸滚动轴承 四列圆锥滚子轴承 外形尺寸滚动轴承 推力球轴承 外形尺寸关节轴承 分类关节轴承 代号方法关节轴承 配合向心关节轴承 技术条件滚动轴承 外圈上的止动槽和止动环 尺寸和公差滚动轴承 向心轴承 公差滚动轴承 测量和检验的原则及方法滚动轴承 通用技术规则滚动轴承 推力轴承 公差滚动轴承 钢球滚动轴承 滚针滚动轴承 外球面球轴承和偏心套 外形尺寸关节轴承 词汇滚动轴承 公差 定义滚动轴承 径向游隙滚动轴承 推力滚针和保持架组件及推力垫圈滚动轴承 圆锥滚子轴承 凸缘外圈 外形尺寸滚动轴承 圆柱滚子滚动轴承 额定静载荷滚动轴承 推力圆柱滚子轴承 外形尺寸滚动轴承 仪器用精密轴承滚动轴承 轻中系列滚针轴承 外形尺寸和公差滚动轴承 推力调心滚子轴承 外形尺寸滚动轴承 安装尺寸滚动轴承 额定动载荷的额定寿命滚动轴承 滚动滚针轴承 外形尺寸滚动轴承 滚轮滚针轴承 公差滚动轴承 词汇滚动轴承 凸缘外圈向心球轴承 凸缘尺寸滚动轴承 凸缘外圈微型向心球轴承 外形尺寸滚动轴承 外球面球轴承座 外形尺寸滚动轴承 带座外球面球轴承 外形尺寸滚动轴承 参数符号滚动轴承附件 轴承座 外形尺寸滚动轴承 防锈包装关节轴承 杆端关节轴承关节轴承 推力关节轴承关节轴承 向心关节轴承关节轴承 角接触关节轴承四螺柱滚动轴承座 型式与尺寸直线运动滚动支承 循环式滚针、滚子导轨支承滚动轴承 清洁度评定方法滚动轴承材料接触疲劳试验方法滚动轴承 汽车空调电磁离合器用双列角接触球轴承滚动轴承 轧机用四列圆柱滚子轴承滚动轴承 轧机用双列和四列圆锥滚子轴承滚动轴承 推力圆锥滚子轴承滚动轴承 密封深沟球轴承 技术条件滚动轴承 微型球轴承 技术条件滚动轴承 机床主轴用双列圆柱滚子轴承 技术条件滚动轴承 轧机压下机构用满装圆锥滚子推力轴承滚动轴承 推力圆柱滚子和保持架组件及推力垫圈滚动轴承 连杆支承用滚针和保持架组件滚动轴承 径向游隙的测量方法滚动轴承零件 铆钉滚动轴承 四点接触球轴承 轴向游隙滚动轴承 转盘轴承钢球表面质量标准照片图册滚动轴承钢球表面外观质量要求关节轴承配合滚针轴承重系列 尺寸和公差滚动轴承 测量和检验的原则及方法直线运动滚动支承 套筒型循环球直线运动轴承 附件滚动轴承 48、49和69尺寸系列滚针轴承 外形尺寸和公差滚动轴承 防锈油、清洗剂 清洁度及评定方法滚动轴承 推力轴承 外形尺寸总方案滚动轴承 附件 第2部分:锁紧螺母和锁紧装置滚动轴承附件 退卸衬套外形尺寸向心关节轴承 径向游隙凸缘外圈微型深沟球轴承 外形尺寸凸缘外圈微型角接触球轴承 外形尺寸外球面球轴承座 外形尺寸带座外球面球轴承 外形尺寸凸缘外圈向心球轴承 凸缘公差滚动轴承座 外形尺寸带座外球面球轴承 分类滚动轴承附件 紧定套 基本尺寸滚动轴承附件 紧定衬套 基本尺寸滚动轴承附件 锁紧螺母 基本尺寸滚动轴承附件 锁紧垫圈 基本尺寸滚动轴承附件 锁紧卡 基本尺寸杆端关节轴承 外形尺寸和公差滚动轴承 推力球轴承 公差滚动轴承 钢球关节轴承词汇关节轴承公差关节轴承分类关节轴承 代号方法滚动轴承 分类滚动轴承 圆锥滚子轴承外形尺寸滚动轴承 推力轴承 外形尺寸方案滚动轴承公差定义滚动轴承 额定动负荷和额定寿命的计算方法滚轮滚针轴承 外形尺寸和公差滚动轴承 圆柱滚子滚动轴承 额定静负荷滚动轴承安装尺寸滚动轴承 仪器精密轴承滚动轴承 额定动载荷和额定寿命滚动轴承词汇凸缘外圈向心球轴承 凸缘尺寸滚动轴承包装杆端关节轴承 外形尺寸推力关节轴承外形尺寸向心关节轴承外形尺寸角接触关节轴承外形尺寸滚针轴承 轻、中系列 尺寸和公差滚针轴承 向心滚针和保持架组件滚动轴承 推力调心滚子轴承 外形尺寸滚动轴承 圆柱滚子轴承 外形尺寸滚动轴承 无内圈和无外圈圆柱滚子轴承 外形尺寸滚动轴承 双列圆柱滚子轴承 外形尺寸滚动轴承 平底推力球轴承 外形尺寸E ES和DS型向心关节轴承 结构型式和基本尺寸ES-2RS型向心关节轴承 结构型式和基本尺寸滚动轴承 代号方法滚动轴承公差滚动轴承 公差的测量方法滚动轴承 一般技术要求C型自润滑向心关节轴承 结构型式和基本尺寸CS-2Z型自润滑向心关节轴承 结构型式和基本尺寸滚动轴承 圆锥滚子轴承外形尺寸滚动轴承 双列圆锥滚子轴承 外形尺寸滚动轴承 四列圆锥滚子轴承 外形尺寸滚针轴承 推力滚针和保持架组件 推力垫圈滚动轴承附件 锥形衬套 锁紧螺母及锁紧垫圈 技术条件滚动轴承 微型向心球轴承直径系列7外形尺寸锁口在内圈上的角接触球轴承 外形尺寸向心轴承 四点接触球轴承 外形尺寸向心轴承 成对安装角接触球轴承外形尺寸滚动轴承 双列角接触球轴承 外形尺寸向心轴承 角接触球轴承 外形尺寸圆锥滚子轴承 有止动挡边的外圈外形尺寸滚动轴承 冲压外圈滚针轴承 外形尺寸滚动轴承推力圆柱滚子轴承外形尺寸滚动轴承锁紧螺母(宽系列)及带弯内爪的锁紧垫圈圆柱滚子轴承 斜挡圈外形尺寸外球面球轴承和偏心套 外形尺寸滚动轴承 带密封圈的深沟球轴承 外形尺寸滚动轴承 深沟球轴承 外形尺寸滚动轴承 外圈有止动槽的深沟球轴承 外形尺寸滚动轴承 调心球轴承 外形尺寸滚动轴承 装在紧定套上的调心球轴承 外形尺寸滚动轴承 外圈上的止动槽和止动环尺寸滚动轴承 装在紧定套上的调心滚子轴承 外形尺寸滚动轴承 调心滚子轴承 外形尺寸滚动轴承 带防尘盖的深沟球轴承 外形尺寸滚动轴承 附件 第1部分：锥形衬套Cr4M04V高温轴承钢轴承零件 热处理质量标准滚动轴承代号的补充规定滚动轴承包装木箱技术条件滚动轴承包装纸箱技术条件调心滚子轴承 外形尺寸滚针和角接触球组合轴承外形尺寸四螺柱滚动轴承座型式与尺寸滚动轴承零件 球面滚子公差有保持架滚针轴承结构型式和基本尺寸外圈带止推挡边的微型单列向心球轴承结构型式和基本尺寸外圈带止推挡边的微型单列向心推力球轴承结构型式和基本尺寸B级向心轴承和向心推力球轴承 技术条件滚针轴承 径向游隙的测量方法滚针轴承 无保持架向心滚针轴承外形尺寸和公差铁路客车滚动轴承及其零件 补充技术要求机床主轴用精密滚动轴承补充技术条件滚动轴承 旋转精度测量仪技术条件滚动轴承 钢球直径测量仪技术条件滚动轴承 内(外)径测量仪技术条件滚动轴承 宽度测量仪技术条件滚动轴承轧机用四列圆柱滚子轴承技术条件杆端关节轴承 技术条件滚动轴承 测量仪器型号编制规则滚动轴承 测量仪器术语滚动轴承 残磁测量仪技术条件滚动轴承 组合式形状测量仪 技术条件滚动轴承 测量仪器通用技术条件滚动轴承锁紧螺母(宽系列)及带弯内爪的锁紧垫圈滚动轴承附件 紧定衬套 基本尺寸滚动轴承附件 锁紧螺母 基本尺寸滚动轴承附件 锁紧垫圈 基本尺寸滚动轴承附件 锁紧卡 基本尺寸滚动轴承附件 锥形衬套 锁紧螺母及锁紧垫圈 技术条件轧机用四列圆柱滚子轴承外形尺寸煤矿用带式输送机托辊轴承技术条件出口滚动轴承检验规程货车无轴箱滚子轴承（197726型）检修技术条件铁路机车滚动轴承 技术条件铁路车辆滚动轴承 技术条件滚动轴承座 技术条件双列和四列圆锥滚子轴承径向游隙直线运动球轴承 外形尺寸带座外球面球轴承 技术条件外球面球轴承和偏心套 技术条件外球面球轴承铸造座 技术条件滚动轴承 滚针组合轴承 技术条件滚动轴承 滚针和推力圆柱滚子组合轴承 外形尺寸滚动轴承用Y9025和Y901型高速圆度仪技术条件滚动轴承双列、四列圆锥滚子轴承游隙调整方法水泵轴连轴承代号及基本尺寸水泵轴连轴承 技术条件硬质合金球滚动轴承冲压外圈滚针轴承 技术条件滚动轴承及其商品零件 检验规则B级向心滚动轴承配合关节轴承 通用技术条件角接触球轴承用J6915型接触角测量仪技术条件滚动轴承用速度型测振仪 技术条件球轴承用R902型沟曲率的测量仪技术条件仪器精密滚动轴承用M992型摩擦力矩测量仪技术条件电机用深沟球轴承 技术条件密封深沟球轴承 技术条件带座外球面球轴承代号万向节滚针轴承滚动轴承推力调心滚子轴承公差滚动轴承 带调心座垫圈的推力球轴承 公差滚动轴承 深沟球轴承振动(加速度)技术条件滚动轴承零件 表面粗糙度测量和评定方法滚动轴承 汽车发电机轴承 技术条件滚动轴承 万向节滚针轴承冶金设备用带座剖分式滚动轴承GEC...FSA型自润滑向心关节轴承外形尺寸滚动轴承 风力发电机轴承滚动轴承 圆柱滚子轴承 外形尺寸滚动轴承 Gr4Mo4V高温轴承钢零件 热处理技术条件滚动轴承 角接触球轴承 外形尺寸滚动轴承 滚针和推力球组合轴承 外形尺寸滚动轴承 滚针和角接触球组合轴承 外形尺寸滚动轴承 满装滚针轴承 外形尺寸和公差滚动轴承 酚醛层压布管保持架 技术条件滚动轴承 碳钢球滚动轴承 外球面球轴承 径向游隙关节轴承 自润滑球头螺栓杆端关节轴承 外形尺寸和公差滚动轴承 铁路机车和车辆滚动轴承零件磁粉探伤规程滚动轴承 铁路机车和车辆滚动轴承零件裂纹检验滚动轴承 机床主轴用双向推力角接触球轴承滚动轴承 外球面球轴承冲压座 技术条件滚动轴承 中碳耐冲击轴承钢零件 热处理技术条件滚动轴承 滚轮滚针轴承 外形尺寸和公差滚动轴承 变速传动轴承滚动轴承 机器人用薄壁密封轴承滚动轴承 带座外球面球轴承 代号方法滚动轴承 残磁及其评定方法滚动轴承 滚针和双向推力圆柱滚子组合轴承滚动轴承 非磨球轴承直线运动滚动支承 滚针和平保持架组件滚动轴承 叉车门架用滚轮、链轮轴承 技术条件滚动轴承 零件硬度试验方法滚动轴承 零件脱碳层深度测定法滚动轴承 推力调心滚子轴承 技术条件滚动轴承 鼓风机轴承 技术条件滚动轴承 双列满装圆柱滚子滚轮轴承滚动轴承 附件 外球面球轴承用紧定螺钉滚动轴承 参数符号四螺柱滚动轴承座 型式与尺寸滚动轴承 农机用圆盘轴承关节轴承 静载荷试验规程滚动轴承 汽车发动机张紧轮和惰轮 轴承及其单关节轴承 动载荷与寿命试验规程滚动轴承 钢球表面缺陷 图册及评定方法滚动轴承 碳钢轴承零件 热处理技术条件滚动轴承 碳钢深沟球轴承滚动轴承 密封深沟球轴承 防尘、漏脂、温升性能试验规程滚动轴承 汽车万向节十字轴总成 技术条件滚动轴承 直线运动滚动支承 第1部分：额定动载荷和额定寿命滚动轴承 直线运动滚动支承 第2部分: 额定静载荷滚动轴承 分类滚动轴承 双列圆锥滚子轴承 外形尺寸滚动轴承 推力调心滚子轴承 外形尺寸滚动轴承 剖分立式轴承座 外形尺寸关节轴承 通用技术规则滚动轴承 四列圆锥滚子轴承 外形尺寸1992/7/1 2002/12/1 1992/7/1 2002/12/1 1992/7/1 1992/7/1 1992/7/1 1992/7/1 2001/10/1 2001/10/1 2002/12/1 1992/7/1 2000/1/1 1996/7/1 1996/7/1 1992/7/1 1992/7/1 1996/7/1 1993/1/1 1993/1/1 1993/1/1 1993/1/1 1994/1/1 1994/1/1 2004/6/1 1994/1/1 1994/1/1 2004/6/1 1994/1/1 1994/1/1 1994/1/1 1994/1/1 2004/6/1 1994/1/1 1994/1/12002/12/1 1994/7/1 1994/7/1 1994/7/1 2001/10/1 1995/7/1 1995/7/1 1995/7/1 1995/7/1 1995/7/1 2002/12/1 1995/7/1 1996/7/1 1996/7/1 1996/7/1 1996/7/1 1996/7/1 1996/7/1 2002/12/1 1993/1/1 1996/4/14 2000/1/1 1998/1/1 2000/1/1 2000/1/1 2000/1/1 1997/7/1 1997/7/1 1997/7/1 1997/7/1 1997/7/1 1997/7/1 1997/7/1 1997/7/1 1997/7/1 1998/1/1 1998/1/1 1998/1/1 1998/1/1 1997/4/15 1998/1/11998/1/1 1998/1/1 1998/1/1 1998/7/1 1998/7/1 1998/7/1 2000/10/1 2001/10/1 2000/10/1 2001/10/1 2001/10/1 2001/10/1 2000/10/1 2001/10/1 2000/1/1 2000/1/1 2000/1/1 2000/1/1 2000/1/1 2000/1/1 2000/1/1 2000/1/1 2000/10/1 2000/10/1 2000/10/1 2000/10/1 2000/10/1 2001/10/1 2001/10/1 2001/10/1 2001/10/1 2001/10/1 2002/12/1 2002/12/1 2002/12/1 2002/12/1 2000/10/1 1998/1/1 1992/7/1 2002/12/1 1992/7/11992/7/1 1994/1/1 2004/6/1 1994/1/1 1992/7/1 2004/6/1 1992/7/1 1994/1/1 1992/7/1 1992/7/1 1995/7/1 2002/12/1 1992/7/1 1992/1/1 1994/1/1 1994/1/1 1998/1/1 1995/7/1 2004/6/1 1994/1/1 1994/1/1 1992/1/1 1992/1/1 1997/7/1 1998/4/1 1998/2/1 1994/7/1 2004/6/1 1999/7/1 2000/3/1 2001/5/1 1993/12/1 1995/10/1 1965/1/1 1995/10/1 1995/10/1 1995/10/1 1965/5/1 1995/10/1 1965/5/1 1999/7/11995/10/1 1995/10/1 1995/10/1 1995/10/1 1996/8/1 1996/8/1 1996/8/1 2003/5/1 2003/5/1 2003/5/1 1982/1/1 1999/7/1 1995/10/1 1996/8/1 1997/7/1 2003/5/1 2003/5/1 2001/5/1 1996/8/1 2003/5/1 2004/6/1 1993/1/2 2004/6/1 1997/7/1 2003/5/1 2004/6/1 1995/10/1 2004/6/1 1995/10/1 1995/10/1 2004/5/1 2004/6/1 1997/7/1 1997/7/1 2003/5/1 2003/5/1 1996/8/1 1996/8/1 1996/8/1 2000/3/1 1999/7/12002/4/1 2002/4/1 2002/4/1 2002/4/1 1992/7/1 2005/11/1 2005/11/1 2005/11/1 2006/1/1 2006/1/1 2006/1/1 2006/1/1 2006/1/1 2006/1/1 2006/1/1 2006/1/1 2006/1/1 2005/4/1 2005/4/1 2005/4/1 2005/4/1 2005/4/1 1992/7/1 1992/7/1 1990/10/1 1985/5/1 2005/8/1 2005/8/1 2006/8/1 2006/10/1 2006/8/1 2006/11/1 1987/6/1 1990/10/1 1987/10/1 1988/1/1 1988/5/1 1988/5/1 1988/5/1 1988/5/1 1989/1/11988/11/1 1988/11/1 1988/11/1 1988/11/1 1992/1/1 1995/10/1 1990/1/1 1984/9/1 1990/1/1 1989/1/1 1989/1/1 2004/1/1 1982/6/1 1988/1/1 1985/1/1 1987/3/1 1987/5/1 1990/1/1 1993/12/1 1987/1/1 1986/10/1 1996/8/1 1987/8/1 1988/1/1 2002/4/1 1988/11/1 2002/4/1 2002/4/1 2002/4/1 1986/10/1 1987/3/1 1986/11/1 1982/1/1 1982/7/1 1982/8/1 1985/1/1 1982/1/1 1982/1/1 2004/5/1 1985/5/1 1985/5/11982/1/1 1982/1/1 1985/1/1 1986/7/1 1989/1/1 1985/5/1 1988/1/1 1985/1/1 1985/5/1 1984/9/1 1984/9/1 1984/12/1 1984/9/1 1985/5/1 1984/6/1 1985/5/1 1985/5/1 1985/5/1 1984/10/1 1989/1/1 1985/12/1 1988/6/1 1984/12/1 1988/1/1 1983/2/1 1984/1/1 1983/3/1 1982/8/1 2006/12/1 1986/10/1 2003/10/1 1995/1/1 1995/1/1 1983/1/1 2004/5/1 1992/7/1 1992/7/1 1992/7/1 2002/10/1 2002/10/1 2000/3/102001/10/1 1992/7/1 1992/7/1 1992/7/1 1992/7/1 1992/7/1 1992/7/1 1992/7/1 1992/7/1 1992/7/1 1992/7/1 1992/7/1 1992/7/1 1992/7/1 2000/6/24 2000/6/24 2000/6/24 2000/6/24 2000/6/24 2000/6/24 1994/6/1 1998/4/1 1993/7/1 1997/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 1991/1/1 1990/4/1 1990/4/1 1990/4/1 1990/4/1 1990/4/1 1990/4/1 1990/4/11990/4/1 1990/4/1 1990/4/1 1990/4/1 1990/4/1 1990/4/1 1990/7/1 2005/3/1 2005/3/1 2006/3/1 2006/10/1 2006/10/1 2006/10/1 2006/10/1 2006/10/1 2007/5/1 1992/1/1 2007/9/1 2007/10/1 2007/9/1 2007/10/1 2007/9/1 2007/9/1 2007/9/1 2007/9/1 2007/9/1 2007/9/1 2007/9/1 2007/9/1 2007/9/1 2007/9/1 2007/9/1 2007/9/1 2007/10/1 2007/9/1 2007/9/1 2007/9/1 2007/9/1 2007/9/1 2007/9/1 2007/9/12007/9/1 2007/9/1 2007/9/1 2007/9/1 2007/9/1 2007/9/1 2007/10/1 2008/2/1 2008/9/1 2008/9/1 2008/9/1 2008/9/1 2008/9/1 2008/9/1 2008/9/1 2008/9/1 2008/9/1 2008/9/1 2008/9/1 2008/8/1 2008/8/1 2008/8/1 2008/8/1 2008/8/1 2008/8/1。
推力球轴承的安装方法
推力球轴承的安装方法FAG推力球轴承装配的技术质量分析推力球轴承装配的关键点有两个(一个是保持架与钢球压合质量的控制，另一个是轴承组装后公称高度T的控制。
此外，由于轴圈、座圈均可分离，带来一个管理方面的问题(就是防止进口轴承零件混装。
M型冲压保持架使用弯边装配模具(压合后要求钢球在兜孔内转动灵活，但又不可以从兜孔脱落，并技规程检查钢球在兜孔中的窜动量。
实体保持架压印压得太深会使钢球窜动量小，并且压印凸起部分与保持架的连接过少而强度不足，容易出现掉块现象，造成保持架报废。
小型推力球轴承座圈与轴圈内径尺寸相差很小，两个套团没有明显区别(为了防止出现混套现象，即装成的一套轴承发生陶个套困都是座圈或都是轴圈的情况。
这就需要采取一定的措施(通常合套时借助辅助工装将抽圈、座团加以区分，或在抽检公称高度之前用内径塞规检查内径尺寸，为了检查内径方便，将座圈放下面，轴圈放上面。
如果座阁内径有明显的淬火加热氧化色或不经过磨削，则没有必要检验内径尺寸，能明显看出轴因与座圈的区别，不易混套。
推力球轴承装配后需对公称高度T进行测量，确认是百合格。
测量时，用高度块或标难件校准，并加以测量载荷，轴承需旋转若十次，务必达到最小高度。
按照标准，fag轴承总公称高度T的偏差为减方向或负值，故尺寸规定偏差也为减方向。
如果进入装配的零件符合要求，合套之后高度T不会超差。
否则，就要利用钢球直径尺寸(加大或减小)进行选配。
但是使用过大或过小的钢球，不仅会影响钢球与保持架的压合质量，同时也会将改变钢球与滚道的接触状态，影响轴承的使用寿命。
所以只有磨加工严格按照尺寸偏差加工，装配工作才创匝利进行，而且合套之前不用分选沟底对基面的高度尺寸偏差，就可达到任意配套的目的。
推力球轴承对相配机件的要求<1>由于推力球轴承本身的精度在1μm以内，因此要求与其相配机件(轴、轴承座、端盖、挡圈等)有很高尺寸精度和形状精度，特别是配合面精度要控制在与轴承相同的水平内，这一点至关紧要，而也最易被忽视。
推力圆柱滚子轴承工作原理
推力圆柱滚子轴承工作原理
力圆柱滚子轴承广泛用于工业机械领域，其工作原理如下：
1. 轴承构造：力圆柱滚子轴承由滚子、保持架、内外圈组成。
滚子为圆柱形状，分布在内外圈之间，并通过保持架保持一定间隔。
2. 轴承作用：力圆柱滚子轴承通过滚子的滚动作用，实现轴与孔之间的相对旋转运动。
滚子的圆柱面与内外圈的滚道接触，承受轴向和径向的力和转矩，并让轴与孔之间形成良好的润滑空间。
3. 润滑方式：力圆柱滚子轴承采用润滑油脂或润滑液进行润滑。
润滑剂通过轴承内的润滑孔进入滚子和滚道之间的润滑空间，减少摩擦和磨损，降低轴承的工作温度。
4. 载荷分配：力圆柱滚子轴承具有较高的承载能力和刚度，能够承受较大的轴向和径向力。
滚子在承载过程中，通过来回滚动，使载荷均匀分布在滚子和滚道之间，降低了滚子接触应力，提高了轴承的寿命和可靠性。
5. 调整和安装：力圆柱滚子轴承在安装时需要注意轴承和孔之间的间隙要适当，以保证旋转灵活性和承载性能。
在轴承工作过程中，如果发现噪音、温升或异常摩擦，应及时进行调整和维护。
总之，力圆柱滚子轴承通过滚子的滚动作用，在润滑剂的润滑
下，可实现轴与孔之间的旋转运动，具有较高的承载能力和寿命。
正确安装和维护轴承，可保证机械设备的稳定性和可靠性。
STBAPU 双向推力角接触球轴承
>>> 007
108 232 108 233
推力角接触球轴承
双向
C ds
r1
␣
r
D B1
d d1 B1
ns B
2344、 2347 接触角 ␣ = 60°
ra1 ra
Da
da
安装尺寸
尺寸表 · 单位：mm
型号
质量
尺寸
m
d
D
B
C
d1
B1
r
r1
Ϸkg
min.
min.
234406-M-SP
0.297
30
11 000 16 000
3.2
4.8
40.5 50.5 1
0.15 15 300
36 000 3 250
11 000 16 000
3.2
4.8
46.5 57
1
0.15 18 900
47 000 4 250
9 500 14 000
3.2
4.8
46.5 57
1
0.15 18 900
47 000 4 250
160
66
33
142
16.5
2
0.6
008 <<<
安装尺寸
基本额定载荷
疲劳极限载荷 极限转速
ds
ns
da
Da
ra
ra1
动载荷
静载荷
Cua
h12
H12
Ca
C0a
max. max. N
N
N
nG 脂 min–1
nG 油 min–1
3.2
4.8
STBAPU 实体套圈滚针轴承
机加工滚针轴承带挡边滚针轴承无挡边滚针轴承调心滚针轴承组合滚针轴承内圈机加工滚针轴承带挡边滚针轴承 (003)带挡边滚针轴承中，外圈加工有挡边，与滚针和保持架组成一个自保持单元。
这些径向紧凑的轴承具有高的承载能力，非常适用于径向空间有限的设计。
这种轴承有带内圈和不带内圈、双侧密封和开式等类型。
对淬硬和磨削的轴来说，不带内圈的轴承是最好的解决方案。
如果轴不能作为滚动轴承的滚道，要用带内圈的滚针轴承。
无挡边滚针轴承 (037)外圈不带挡边的滚针轴承是可分离轴承。
这就意味着外圈、滚针和保持架组件及内圈能分别安装。
这使轴承安装非常容易。
轴承有带内圈和不带内圈及单列和双列设计。
对淬硬和磨削的轴来说，不带内圈的轴承是最好的解决方案。
调心滚针轴承 (051)调心滚针轴承有一个外表面为球面的外圈和一个冲压外套。
因此，它们补偿静态轴线不对中可达3°，但是不适于支撑摆动运动。
轴承有带内圈和不带内圈的设计。
对淬硬和磨削的轴来说，不带内圈的轴承是最好的解决方案。
组合滚针轴承 (059)组合滚针轴承是向心轴承，带有支撑轴向载荷的轴向部件。
它们用作定位或半定位轴承而且不允许轴和轴承座之间的任何倾斜。
轴承有带内圈和不带内圈的设计。
对淬硬和磨削的轴来说，不带内圈的轴承是最好的解决方案。
内圈 (077)如果轴不适宜用作滚道，内圈可作为滚动体和密封唇的滚道。
如果轴和轴承座之间有较大的轴向位移，要采用较宽的内圈。
001 <<<>>> 002带挡边滚针轴承带挡边滚针轴承页产品概览带挡边滚针轴承 (005)特性 (006)无内圈滚针轴承 (006)带内圈滚针轴承 (006)密封 (006)润滑 (006)密封圈和宽内圈 (007)工作温度 (007)保持架 (007)后缀 (007)设计与安全指南最小径向载荷 (008)转速 (008)轴承布置设计 (008)精度内部径向游隙 (010)包络圆 (010)尺寸表无内圈滚针轴承 (011)带内圈滚针轴承 (023)无内圈带密封滚针轴承 (035)036带内圈带密封滚针轴承.........................................................产品概览带挡边滚针轴承无内圈单列或双列NK 、NKS 、RNA48、RNA49、RNA69RNA69..-ZW103 244a103 187b 唇式密封RNA49..-RSR RNA49..-2RSR103 260a103 246a 带内圈单列或双列NKI 、NKIS 、NA48、NA49、NA69NA69..-ZW103 245a 103 192b 唇式密封NA49..-RSR NA49..-2RSR103 259103 247a 005 <<<特性单列或双列带挡边滚针轴承由带挡边的机加工外圈、滚针和保持架组件以及可分离内圈组成。
INA_FAG滚针推力圆柱滚子轴承介绍123轴承样本
da
和
Da
必须与尺寸表中数据
必须考虑相邻结构的许用接触应力。
润滑剂供给布置的例子：请见图 7 和第 1073 页，图 8。
轴承是密封的，第 1067 页，图 1： ■ 在丝杠方向具有旋转轴封，和加长轴圈 （ZARN...L、 ARF...L）
的精密加工表面 （没有螺旋刀痕）形成密封
6 ZARN90180-TV
0
ZARF90210-TV
3
10 000
20 000
F aB
30000 N
00014896
1070 HR 1
Schaeffler Group Industrial
相邻结构的设计
轴承位置的密封
速度
相邻结构 （轴和轴承座）的设计必须按照尺寸表中的数据。
相邻轴肩和轴承座肩的直径 一致。
5 6
4 2 1
FaB = 工作载荷 Fa res = 合成载荷
° = 极限值
图6 轴承 ZARN、 ZARF 的合成载荷 , 重载系列，直径不小于 d = 55 mm
Fa res 10000
4 ZARN70130-TV ZARF70160-TV
5 ZARN75155-TV
ZARF75185-TV 0
这种情况下， P 和 n 计算如下 (q = 时间百分比 )：
P = p q1 ⋅n1 ⋅P1p + ... + qz ⋅nz ⋅Pzp q1 ⋅n1 + ... + qz ⋅nz
n = q1 ⋅n1 + ... + qz ⋅nz 100
静载荷安全系数 S0 按如下方法计算 ( 也可参见第 1024 页 )：
00014894
推力轴承型号内外径对照表
推力轴承型号内外径对照表朋友！下面就是推力轴承型号内外径的一个简单对照表啦。
一、51100系列1. 51100- 内径：10mm。
这就像一个小细管的内径那么小，外径呢，是24mm，大概像个小硬币的直径那么大哦。
2. 51101- 内径变成了12mm啦，稍微粗了一丢丢。
外径是26mm，就像一个稍微大一点的瓶盖的直径。
3. 51102- 内径15mm，外径32mm。
你可以想象一下，内径就像一支比较粗的铅笔芯的粗细，外径就是一个小橘子的大小啦。
4. 51103- 内径17mm，外径35mm。
这时候内径差不多是一个小指头尖的粗细，外径就像一个小苹果的直径差不多啦。
5. 51104- 内径20mm，外径40mm。
内径像个大一点的铅笔的粗细，外径就像一个大苹果的直径啦。
6. 51105- 内径25mm，外径47mm。
内径有小拇指那么粗了，外径就像一个大橙子的直径差不多。
7. 51106- 内径30mm，外径52mm。
内径和大拇指差不多粗啦，外径就像一个小柚子的直径呢。
8. 51107- 内径35mm，外径62mm。
内径就像一个粗粗的记号笔的粗细，外径就像一个大柚子的直径啦。
9. 51108- 内径40mm，外径68mm。
内径就像一个小瓶子的瓶口粗细，外径就像一个小足球的直径的一小半啦。
10. 51109- 内径45mm，外径73mm。
内径就像一个大瓶子的瓶口粗细，外径就像一个大足球的直径的一小半呢。
11. 51110- 内径50mm，外径78mm。
内径就像一个小罐子的罐口粗细，外径就像一个大篮球的直径的一小半啦。
12. 51111- 内径55mm，外径90mm。
内径就像一个大罐子的罐口粗细，外径就像一个大篮球的直径差不多啦。
13. 51112- 内径60mm，外径95mm。
内径就像一个小水桶的桶口粗细，外径就像一个大篮球加上一点的大小啦。
14. 51113- 内径65mm，外径100mm。
内径就像一个大水桶的桶口粗细，外径就像一个大篮球加上不少的大小啦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
............................................................................................. 006
推力圆柱滚子轴承、推力圆柱滚子和保持架组件、 推力轴承垫圈........................................................................ 008
>>> 001
108 155a 108 196a
产品概览 推力圆柱滚子轴承、推力圆柱滚子和 保持架组件、推力轴承垫圈
推力圆柱滚子轴承
单列或双列
811、 812
893、 894
推力圆柱滚子和保持架组件
单列或双列
K811、 K812
K893、 K894
推力轴承垫圈
座圈 轴圈
GS811、 GS812、 GS893、 GS894
T r
r
D D1
d d1
推力圆柱滚子轴承 推力圆柱滚子和保持架组件 推力轴承垫圈
推力圆柱滚子轴承、推力圆柱滚子和 保持架组件、推力轴承垫圈
产品概览 特性
设计和安全指南
精度 尺寸表
页 推力圆柱滚子轴承、推力圆柱滚子和保持架组件、 推力轴承垫圈........................................................................ 002
– – – – – – 89306-TV – – 89307-TV – – 89308-TV – – 89309-TV – – 89310-TV – – 89311-TV – – 89312-TV –
– – – – – – – – – – – – – – – – – – – – – – – – – 89412-TV
相邻结构的设计 .................................................................... 004 轴和座孔的公差 .................................................................... 005 极限转速............................................................................... 005 最小轴向载荷........................................................................ 005 垫圈方向............................................................................... 006
C基0本a 额定静载荷 n 转速。
N min–1
系列
K811 K812 K893 K894
系数 ka 1.4 0.9 0.7 0.5
>>> 005
推力圆柱滚子轴承、推力圆柱滚子和 保 持架组件、推力圆柱轴承垫圈
垫圈的方向 精度
轴承组件的公差
推力轴承垫圈安装时要使其滚道面朝向滚动体。 对于座圈，滚道面是外径上较小倒角一侧。 对于轴圈，滚道面是孔径上较小倒角一侧。
推力圆柱滚子轴承................................................................. 003 推力圆柱滚子和保持架组件 .................................................. 003 推力轴承垫圈........................................................................ 003 工作温度............................................................................... 004 后缀 ...................................................................................... 004
公差 孔径 Dc1
D1
d
d
E111)
–
按照 DIN 620 E121)
1) 平均直径偏差。
外径 Dc a131)
D 按照 DIN 620
d1 –
D
a121)
宽度
Dw
按照 DIN 5 402-1
B h11
B h11
B h11
Dw
Dw
B
B
B
பைடு நூலகம்
Dc
Dc1 Dc
Dc1 D
D1 d1
dD
d
图1 轴承组件
K811, K812 K893, K894
整套轴承
型号 81102-TV 81103-TV 81104-TV 81105-TV 81106-TV – – 81107-TV – – 81108-TV – – 81109-TV – – 81110-TV – – 81111-TV – – 81112-TV – – –
– – – – – 81206-TV – – 81207-TV – – 81208-TV – – 81209-TV – – 81210-TV – – 81211-TV – – 81212-TV – –
004 <<<
轴和座孔公差
轴和座孔公差
极限转速 最小轴向载荷
系数 ka
轴和座孔的公差：请见下表。
轴承组件
K811、 K812、 K893、 K894 GS811、 GS812、 GS893、 GS894 WS811、 WS812、 WS893、 WS894
LS
轴引导 –
– 用作座圈 用作轴圈
公差 轴 h8
推力圆柱滚子和保持架 推力轴承垫圈 组件
型号
质量 m
Ϸkg
座圈 型号
轴圈 型号
K81102-TV 0.006 GS81102 WS81102
K81103-TV 0.009 GS81103 WS81103
K81104-TV 0.013 GS81104 WS81104
K81105-TV 0.015 GS81105 WS81105
保持架组件由推力保持架和一列或两列圆柱滚子组成。 直径系列 1、 2、 3、 4 符合标准 DIN 616/ISO 104。 保持架材料为尼龙或黄铜且轴引导为标准方式。 保持架组件具有很小的轴向截面高度和高的承载能力。 它们只能承受一个方向的轴向力。径向力必须由其它部件承受。 推力保持架组件与轴圈或座圈一起使用或直接将其集成在相邻 结构上。如果不与推力轴承垫圈一起使用，则它们的滚道需要 按照滚动轴承的滚道加工。
K81111-TV 0.045 GS81111 WS81111
K81211-TV 0.166 GS81211 WS81211
K89311-TV 0.195 GS89311 WS89311
K81112-TV 0.082 GS81112 WS81112
K81212-TV 0.176 GS81212 WS81212
特殊设计 2)，协议供货
推力轴承垫圈的整个面必须得到完全支撑。
相邻挡肩必须是刚性、平直并垂直于旋转轴线。
保持架径向引导面必须精加工且耐磨损 (Rz4 (Ra0.8))。 假如推力圆柱滚子和保持架组件直接在相邻结构表面上运转， 则运行面必须按照滚动轴承滚道加工。
滚道表面的硬度必须达到 670 HV +170 HV，硬化层深度 CHD 或者 SHD 必须足够大。
K89307-TV 0.053 GS89307 WS89307
K81108-TV 0.031 GS81108 WS81108
K81208-TV 0.081 GS81208 WS81208
K89308-TV 0.098 GS89308 WS89308
K81109-TV 0.035 GS81109 WS81109
推力圆柱滚子轴承由推力圆柱滚子和保持架组件 K、座圈 GS 和 轴圈 WS 组成。 轴承具有很小的轴向截面高度、高承载能力、高刚度并能承受 一个方向的轴向力。 轴承 811、 812 系列是单列轴承并符合 DIN 722/ISO 104， 轴承 893、 894 系列是双列轴承并符合 DIN 616/ISO 104。 保持架材料为尼龙或黄铜。
–
h8
轴间隙 h8
座孔 –
H9
–
H9 座间隙
尺对寸于表脂中润给滑出，的其极允限许转值速将是nG表适中用所于列油数润值滑的。25%。
对于最小轴向载荷 Fa min 必须按照下式计算。
Fa min
=
0.0005 ⋅ C 0a
+
ka
⎛ ⎝⎜
C0a ⋅n 108
⎞2 ⎠⎟
F最a 小min轴向载荷
N
k确a定最小载荷的系数，–请见表
将轴承垫圈用作座圈或轴圈仅适用于那些不要求精确对中的应用 场合。内径和外径车加工、运行面磨削加工。 轴承垫圈可以与推力圆柱滚子和保持架组件 K811 或者推力滚针 和保持架组件 AXK 一起使用。
>>> 003
推力圆柱滚子轴承、推力圆柱滚子和 保 持架组件、推力圆柱轴承垫圈
工作温度 后缀
现有设计
设计与安全指南 相邻部件设计
K89312-TV 0.21 GS89312 WS89312
K89412-TV 0.538 GS89412 WS89412
垫圈
型号 LS1528 LS1730 LS2035 LS2542 LS3047 – – LS3552 – – LS4060 – – LS4565 – – LS5070 – – LS5578 – – LS6085 – – –
推力圆柱滚子轴承、推力圆柱滚子和保持架组件、 推力轴承垫圈........................................................................ 008
>>> 001
108 155a 108 196a
产品概览 推力圆柱滚子轴承、推力圆柱滚子和 保持架组件、推力轴承垫圈
推力圆柱滚子轴承
单列或双列
811、 812
893、 894
推力圆柱滚子和保持架组件
单列或双列
K811、 K812
K893、 K894
推力轴承垫圈
座圈 轴圈
GS811、 GS812、 GS893、 GS894
T r
r
D D1
d d1
推力圆柱滚子轴承 推力圆柱滚子和保持架组件 推力轴承垫圈
推力圆柱滚子轴承、推力圆柱滚子和 保持架组件、推力轴承垫圈
产品概览 特性
设计和安全指南
精度 尺寸表
页 推力圆柱滚子轴承、推力圆柱滚子和保持架组件、 推力轴承垫圈........................................................................ 002
– – – – – – 89306-TV – – 89307-TV – – 89308-TV – – 89309-TV – – 89310-TV – – 89311-TV – – 89312-TV –
– – – – – – – – – – – – – – – – – – – – – – – – – 89412-TV
相邻结构的设计 .................................................................... 004 轴和座孔的公差 .................................................................... 005 极限转速............................................................................... 005 最小轴向载荷........................................................................ 005 垫圈方向............................................................................... 006
C基0本a 额定静载荷 n 转速。
N min–1
系列
K811 K812 K893 K894
系数 ka 1.4 0.9 0.7 0.5
>>> 005
推力圆柱滚子轴承、推力圆柱滚子和 保 持架组件、推力圆柱轴承垫圈
垫圈的方向 精度
轴承组件的公差
推力轴承垫圈安装时要使其滚道面朝向滚动体。 对于座圈，滚道面是外径上较小倒角一侧。 对于轴圈，滚道面是孔径上较小倒角一侧。
推力圆柱滚子轴承................................................................. 003 推力圆柱滚子和保持架组件 .................................................. 003 推力轴承垫圈........................................................................ 003 工作温度............................................................................... 004 后缀 ...................................................................................... 004
公差 孔径 Dc1
D1
d
d
E111)
–
按照 DIN 620 E121)
1) 平均直径偏差。
外径 Dc a131)
D 按照 DIN 620
d1 –
D
a121)
宽度
Dw
按照 DIN 5 402-1
B h11
B h11
B h11
Dw
Dw
B
B
B
பைடு நூலகம்
Dc
Dc1 Dc
Dc1 D
D1 d1
dD
d
图1 轴承组件
K811, K812 K893, K894
整套轴承
型号 81102-TV 81103-TV 81104-TV 81105-TV 81106-TV – – 81107-TV – – 81108-TV – – 81109-TV – – 81110-TV – – 81111-TV – – 81112-TV – – –
– – – – – 81206-TV – – 81207-TV – – 81208-TV – – 81209-TV – – 81210-TV – – 81211-TV – – 81212-TV – –
004 <<<
轴和座孔公差
轴和座孔公差
极限转速 最小轴向载荷
系数 ka
轴和座孔的公差：请见下表。
轴承组件
K811、 K812、 K893、 K894 GS811、 GS812、 GS893、 GS894 WS811、 WS812、 WS893、 WS894
LS
轴引导 –
– 用作座圈 用作轴圈
公差 轴 h8
推力圆柱滚子和保持架 推力轴承垫圈 组件
型号
质量 m
Ϸkg
座圈 型号
轴圈 型号
K81102-TV 0.006 GS81102 WS81102
K81103-TV 0.009 GS81103 WS81103
K81104-TV 0.013 GS81104 WS81104
K81105-TV 0.015 GS81105 WS81105
保持架组件由推力保持架和一列或两列圆柱滚子组成。 直径系列 1、 2、 3、 4 符合标准 DIN 616/ISO 104。 保持架材料为尼龙或黄铜且轴引导为标准方式。 保持架组件具有很小的轴向截面高度和高的承载能力。 它们只能承受一个方向的轴向力。径向力必须由其它部件承受。 推力保持架组件与轴圈或座圈一起使用或直接将其集成在相邻 结构上。如果不与推力轴承垫圈一起使用，则它们的滚道需要 按照滚动轴承的滚道加工。
K81111-TV 0.045 GS81111 WS81111
K81211-TV 0.166 GS81211 WS81211
K89311-TV 0.195 GS89311 WS89311
K81112-TV 0.082 GS81112 WS81112
K81212-TV 0.176 GS81212 WS81212
特殊设计 2)，协议供货
推力轴承垫圈的整个面必须得到完全支撑。
相邻挡肩必须是刚性、平直并垂直于旋转轴线。
保持架径向引导面必须精加工且耐磨损 (Rz4 (Ra0.8))。 假如推力圆柱滚子和保持架组件直接在相邻结构表面上运转， 则运行面必须按照滚动轴承滚道加工。
滚道表面的硬度必须达到 670 HV +170 HV，硬化层深度 CHD 或者 SHD 必须足够大。
K89307-TV 0.053 GS89307 WS89307
K81108-TV 0.031 GS81108 WS81108
K81208-TV 0.081 GS81208 WS81208
K89308-TV 0.098 GS89308 WS89308
K81109-TV 0.035 GS81109 WS81109
推力圆柱滚子轴承由推力圆柱滚子和保持架组件 K、座圈 GS 和 轴圈 WS 组成。 轴承具有很小的轴向截面高度、高承载能力、高刚度并能承受 一个方向的轴向力。 轴承 811、 812 系列是单列轴承并符合 DIN 722/ISO 104， 轴承 893、 894 系列是双列轴承并符合 DIN 616/ISO 104。 保持架材料为尼龙或黄铜。
–
h8
轴间隙 h8
座孔 –
H9
–
H9 座间隙
尺对寸于表脂中润给滑出，的其极允限许转值速将是nG表适中用所于列油数润值滑的。25%。
对于最小轴向载荷 Fa min 必须按照下式计算。
Fa min
=
0.0005 ⋅ C 0a
+
ka
⎛ ⎝⎜
C0a ⋅n 108
⎞2 ⎠⎟
F最a 小min轴向载荷
N
k确a定最小载荷的系数，–请见表
将轴承垫圈用作座圈或轴圈仅适用于那些不要求精确对中的应用 场合。内径和外径车加工、运行面磨削加工。 轴承垫圈可以与推力圆柱滚子和保持架组件 K811 或者推力滚针 和保持架组件 AXK 一起使用。
>>> 003
推力圆柱滚子轴承、推力圆柱滚子和 保 持架组件、推力圆柱轴承垫圈
工作温度 后缀
现有设计
设计与安全指南 相邻部件设计
K89312-TV 0.21 GS89312 WS89312
K89412-TV 0.538 GS89412 WS89412
垫圈
型号 LS1528 LS1730 LS2035 LS2542 LS3047 – – LS3552 – – LS4060 – – LS4565 – – LS5070 – – LS5578 – – LS6085 – – –
