《汽车安全与舒适系统检测与维修》课程教案
一、管理信息
课程代码：制订人：
所属系部：批准人：
制订时间：
二、基本信息
学分：4
学时：64学时
课程类型：专业课
适用专业：汽车电子技术专业、汽车检测与维修专业
先修课：电工与电子技术、汽车传感器、汽车发动机构造及维修
三、课程定位
《汽车安全与舒适系统检测与维修》课程学习领域定位依据是汽车维修服务岗位中汽车安全与舒适设备维修典型工作任务，随着汽车消费者对汽车安全性能和舒适性要求不断提高，汽车上安装的有关安全和舒适的设备也越来越复杂，我们有必要根据市场的规律，安排这样一门专业课程，进行专门的介绍。
学生通过课程的学习，能对汽车安全与舒适电器设备相关电路进行分析，对相关线路和元件进行必要的检测，认定故障原因，最后予以排除。
总之应具备一下几个方面的核心能力：一是对汽车电路系统的认知能力；二是对电器元件的检测能力、工作状况的判断能力；三是对故障的判断和推理能力；四是维修经验的总结和应用能力。
《汽车安全与舒适系统检测与维修》课程将重点要求掌握汽车安全与舒适系统主要设备的结构原理和故障检修，包括汽车空调系统、汽车安全气囊、汽车防盗系统、汽车雷达防撞系统、汽车定速巡航系统、汽车音响系统等。
四、课程设计。
考试试卷（2017—2018学年度第一学期）课程名称：汽车安全与舒适系统检测与维修考核时长：120分钟考核方式：一、填空题：(每空2分共20分)1、制冷循环过程分为：压缩、膨胀、、蒸发四个过程。
2、中央门锁控制方式有继电器控制式、___ ______、___ ______。
3、防止安全气囊系统在非碰撞的情况下发生误引爆，安装在安全气囊ECU内部的叫传感器。
4.防盗器按照结构分为的三种，主要有机械式防盗器、______ ___和_______________5.倒车雷达的系统组成有___________、__________和显示装置6.汽车空调系统采用的空气净化装置通常有和静电集尘式两种。
7.汽车空调通风装置的通风方式一般有自然通风、和综合通风三种方式。
二、选择题：（每小题2分共30分）1.汽车空调系统中的哪个装置能够将气体制冷剂变为液态？（）Ａ．蒸发器Ｂ．膨胀阀Ｃ．冷凝器Ｄ．压缩机2、关于安全带的说法正确的是（）A 坐后排没有必要系安全带B 前排乘车人必须系安全带C、安全带是防止生病D、安全带是保护汽车不出事故3.关于汽车空调中的压缩机以下哪种说法不正确？（）Ａ．压缩机从蒸发器中吸入气态制冷剂。
Ｂ．只有气态制冷剂可以压缩，否则会损坏压缩机。
Ｃ．压缩机压缩制冷剂，产生高温高压的气态制冷剂进入蒸发器。
Ｄ．低压侧压力高，高压侧压力低，此故障多数压缩机内部有泄漏。
4.若汽车空调高压侧正常值是15公斤/厘米相当于多少Pa？（）Ａ．15 Ｂ．1.5 Ｃ．1500 Ｄ．1500,0005、将液态制冷剂注入完全排空的空调系统时，下列哪一个程序正确？（）Ａ．确信低压手动阀打开Ｂ．确保整个过程低压手动阀打开，并让制冷剂罐倒置Ｃ．在给系统注入液态制冷剂时，不要运转发动机Ｄ．注入完成后，完全关闭低压手动阀6、以下说法正确的是：（）Ａ．延长抽真空的时间，可以有效的排除空调系统中存在的水分。
Ｂ．进入空调系统的水分是可以被干燥罐吸收的，所以不用担心水分的进入。
《汽车安全舒适系统原理与维修》题库一填空题1、现代汽车配备的安全系统分为_______安全和___________安全。
2、安全气囊的组成有___________和。
3、制动时，车轮完全滑动，此时滑移率为___________。
4、ABS对每个制动器油路的油压调节，一般是通过来实现的。
5、常规制动阶段是指时，车辆基本刹车过程。
6、ABS、ASR、EPB、ESP的含义分别是、、、等。
7、电子助力转向系统可分为、。
8、安全气囊通常与配合使用，可以为乘员提供十分有效的防撞保护。
9、影响巡航系统的传感器信号有：位置信号、车速信号。
10、巡航系统为实现车辆等速行驶，主要对发动机的、转速以及变速器的档位进行调控。
11、巡航系统控制开关主要包括、、、和五个按钮。
12、SRS所用的碰撞传感器，一般根据所承担的任务不同分为中央传感器、与，应注意各传感器的不同作用。
13、汽车总的行驶阻力可以分为：阻力、风阻、阻力。
14、中控门锁系统一般由、和组成。
二判断题1、当对丰田卡罗拉的巡航系统进行速度设定时，不需要加油门将车辆提升到需要的速度。
（）2、安全气囊系统的诊断主要是读取故障码和数据流。
（）3、未引爆过的安全气囊报废后必须用专用工具引爆，然后就可以随便处理了。
（）4、在检测丰田车系SRS系统前要将蓄电池负极拆下20S以上，主要是让备用电源彻底放电，防止操作过程中导致安全气囊误引爆。
（）5、大多数SRS系统连接器的颜色为黄色。
（）6、太阳辐射传感器采用的是负温度系数的热敏电阻式的传感器。
（）7、太阳辐射传感器常采用的是正温度系数的热敏电阻式的传感器。
（）8、带观察镜的储液干燥过滤器含有过滤的功能。
（）9、巡航系统设定好后，踩下加速踏板，设定会解除。
（）10、精确控制发动机使其输出功率恒定，就能实现巡航行驶。
（）11.安全气囊系统中大多数气体发生器产生的气体是氨气。
（）12、安全气囊的英文缩写为ABS。
（）13、碰撞传感器相当于一只控制开关。
汽车安全与舒适系统课程考试题库一、填空题1.影响巡航系统的传感器信号有：节气门位置信号、车速信号。
2.巡航系统为实现车辆等速行驶，主要对发动机的节气门开度、转速以及变速器的档位进行调控。
3.目前，在巡航模式下控制节气门开度的主要动力来源于：节气门电机或真空吸力。
4.目前，电动后视镜的主要功能有：上下左右偏转、镜面折叠、加热除雾、防炫目。
5.空调制冷的四大部件分别是：压缩机、冷凝器、膨胀阀和蒸发器。
6.巡航系统控制开关包括主开关（MAIN）、设置（SET）、减速（COAST）、恢复（RES）、加速（ACC）、取消（CANCEL）五个按钮。
7、空调系统高压部分压力过高可能是由于（制冷剂）过量，或系统内有（空气）。
8、汽车空调三个重要指标分别是（温度）；（湿度）；（空气清洁度）。
9、SRS所用的碰撞传感器，一般根据所承担的任务不同分为中央传感器、（车前传感器）与（安全传感器），应注意各传感器的不同作用。
10、安全气囊通常与（安全带）配合使用，可以为成员提供十分有效的防撞保护。
11、音响防盗解码方案一般有（硬解码法）、（软解码法）、断电法、综合法四种。
12、汽车总的行驶阻力：滚动阻力、风阻、坡度阻力。
13、影响转向特性的最大因素是（车身重量分布）（驱动方式）和（悬挂系统的设计）。
14、ACC系统传感器和电控单元包括（雷达传感器）和（控制汽车行驶状态所需的全部电子系统）。
15、SBC的作用作为主动控制的任务：操纵制动力进行制动分配和控制制动力。
16、安全气囊传感器包括加速度传感器和压力传感器。
17、带检视窗的储液干燥器的作用是（储液）；（干燥）；（过滤）；（检视）。
18、冷冻油的作用有（润滑）、（密封）、（冷却）及降低压缩机噪声。
19、空调压缩机润滑油的牌号越大，粘度（越大）；凝固点（越高）。
20、FM调谐器控制电路中包括：（高频放大电路）、（混频电路）、（中频放大电路）和（检波和鉴频电路）。
21、空调热交换器中，（冷凝器）是用来散热的；（蒸发器）是用来吸热的。
第一章汽车车身电控系统概述一、填空题（请将正确答案填在横线上）1.汽车安全系统、汽车舒适系统、娱乐与通信系统。
2.电气安全性、舒适性、人性化。
3.安全气囊系统、安全带系统、中控门锁与防盗报警系统、胎压监测系统、前照灯控制系统。
4.电动车窗系统、电动天窗系统、电动座椅系统、电动雨刮器系统、电动后视镜系统、电动除雾系统。
5.汽车车载网络系统、汽车组合仪表系统、汽车音响系统、车载电话系统、汽车导航系统。
6.分散式、集中式、分布式、以集中式为基础的混合式。
7.集成化智能化网络化二、选择题（请将正确答案选项填在括号内）1.（A）2.（B）3.（C）4.（A）5.（D）三、名词解释1.从形式上看，车身电器各子系统都是使用单独的控制模块进行控制。
但分布式车身电控系统各个分布的控制模块除对本身电器系统进行控制外，还通过CAN或LIN总线进行通信，实现各子系统车身电器、动力系统、娱乐系统、仪表系统等信息和功能交互。
2.这种车身电控系统的基本特征有2个：一是具备集中式系统的车身控制器，通过车身控制器来集中控制各个车身电器子系统；二是部分子系统的控制方式具有分布式系统的特征或分散式控制系统的特征。
四、简答题1.分散式车身电控系统各用电器系统之间并不存在关联，而分布式车身电控系统各个分布的控制模块除对本身电器系统进行控制外，还通过CAN或LIN总线进行通信，实现各子系统信息和功能交互。
优点是由于各模块通过总线通信，大大简化线束结构，降低线束成本。
配置的灵活性及扩展性大大提高，使用与不使用子系统控制模块，对系统整体基本没有影响，同时，如果增加新的系统，只需将其接入总线，对软件稍微修改，而不需系统性重新开发。
缺点是对系统整体可靠性要求较高，总线开发难度较大。
由于各子系统单独使用控制器进行控制，控制器资源共享的程度降低。
2.混合式车身电控系统的优势在于可以实现分布式系统的功能，利用各模块通过总线通信，大大简化线束结构，降低线束成本，从目前情况来看，成本低于分布式系统。
汽车安全系统汽车安全系统是指为了保障驾驶者和乘客在驾驶过程中的安全而设置的一系列装置和设施。
随着科技的不断发展，汽车安全系统也在不断升级和完善，旨在提高汽车的 passsive 和 active 安全性能。
下面将对汽车安全系统的一些主要部分进行介绍。
首先，汽车 passsive 安全系统是指在发生事故时，能够最大限度地保护车内人员的安全。
其中，最重要的部分就是车身结构。
现代汽车采用了高强度钢材和变形区设计，使得车身在碰撞时能够吸收能量，减小对车内人员的伤害。
此外，气囊系统也是 passsive 安全系统中的重要组成部分。
当汽车发生碰撞时，气囊能够迅速充气，减缓乘客的冲击力，减小伤害程度。
另外，安全带、座椅头枕等也是 passsive安全系统的重要组成部分，它们能够在碰撞时有效地约束乘客，减小受伤的可能性。
其次，汽车 active 安全系统是指在驾驶过程中，能够帮助驾驶者避免事故的一系列系统。
其中，最常见的就是 ABS 制动系统。
ABS 制动系统能够防止车轮因制动而抱死，保持车辆的操控性，避免侧滑和失控。
此外，车辆稳定控制系统（ESP）也是一项非常重要的 active 安全系统。
ESP 能够通过传感器监测车辆的行驶状态，一旦发现车辆出现偏离预期轨迹的情况，系统会自动对车辆进行制动和加速，帮助驾驶者保持车辆的稳定状态。
除此之外，还有自适应巡航系统、盲区监测系统、自动紧急制动系统等，都是现代汽车 active 安全系统的重要组成部分。
综上所述，汽车安全系统是现代汽车中不可或缺的一部分，它不仅能够在事故发生时最大限度地保护车内人员的安全，还能够在驾驶过程中帮助驾驶者避免事故的发生。
随着科技的不断发展，相信汽车安全系统在未来会有更多的创新和突破，为驾驶者和乘客带来更加安全的驾驶体验。
汽车安全舒适系统原理与维修》教学大纲1、了解汽车电子控制悬架系统的基本原理及分类2、掌握变高度、变刚度、变阻尼悬架系统的检修方法3、了解悬架系统故障的诊断方法重点与难点：1、汽车电子控制悬架系统的基本原理及分类2、变高度、变刚度、变阻尼悬架系统的检修方法3、悬架系统故障的诊断方法第五章汽车防盗系统和定速巡航系统的检修8课时教学内容：1、汽车防盗系统的识别和检修2、汽车定速巡航系统的识别和检修教学要求：1、掌握汽车防盗系统的基本原理及分类2、掌握定速巡航系统的基本原理及检修方法重点与难点：1、汽车防盗系统的基本原理及分类2、定速巡航系统的基本原理及检修方法掌握汽车自动空调系统的组成与工作原理，了解常见故障及维修方法。
2、教学要求：掌握空调系统的压力检测方法，了解制冷剂的充注与排放,掌握空调系统的故障诊断与维修方法。
3、重点与难点：空调系统的故障诊断与维修方法。
实训二汽车发动机管理系统的检测与维修6课时1、教学内容：掌握汽车发动机管理系统的组成与工作原理，了解常见故障及维修方法。
2、教学要求：掌握发动机管理系统的故障诊断与维修方法，了解传感器与执行器的测试方法，掌握故障码的读取与清除方法。
3、重点与难点：发动机管理系统的故障诊断与维修方法。
实训三汽车安全气囊系统的检测与维修6课时1、教学内容：掌握汽车安全气囊系统的组成与工作原理，了解常见故障及维修方法。
2、教学要求：掌握安全气囊系统的故障诊断与维修方法，了解气囊的拆装与更换方法，掌握安全气囊系统的测试方法。
3、重点与难点：安全气囊系统的故障诊断与维修方法。
《汽车安全舒适系统原理与维修》课程标准一、课程目标本课程旨在培养学生掌握汽车安全舒适系统的原理、构造、故障诊断与维修技能，使学生能够应对各种汽车安全舒适系统的常见问题，提高车辆使用安全性与舒适性。
二、教学内容与要求1. 教学内容：包括汽车安全舒适系统的基础知识、原理、结构、部件、电路等；以及常见故障诊断与维修方法。
2. 要求：学生应熟练掌握汽车安全舒适系统的基本原理，熟悉各种部件的构造与功能，了解常见故障现象及原因，掌握基本的故障诊断与维修技能。
三、教学重点与难点1. 教学重点：汽车安全带、安全气囊、ABS防抱死刹车系统、自动空调、座椅调节系统等重要安全舒适系统。
2. 教学难点：电路故障诊断与维修、电子控制系统的故障诊断与维修等。
四、教学方法与手段1. 理论教学：通过讲解、演示、图片展示等方式，使学生了解安全舒适系统的基本原理和结构。
2. 实践教学：通过实验、操作、维修等方式，使学生掌握故障诊断与维修技能。
3. 多媒体教学：利用视频、动画等多媒体手段，形象生动地展示安全舒适系统的运作过程和故障现象。
4. 案例分析：通过分析实际案例，使学生了解常见故障的原因和解决方法。
五、教学安排本课程共分为60学时，其中理论课30学时，实践课30学时。
每周2学时，共6周完成。
六、考核方式本课程考核包括平时作业、实验报告、期末考试三部分。
平时作业占20%，实验报告占30%，期末考试占50%。
学生最终成绩将根据综合表现评定。
七、师资力量本课程需要有一支具有丰富教学经验和专业知识的教师团队，包括汽车维修工程师、汽车维修技师和相关领域专家。
他们将为学生提供理论和实践相结合的教学，确保教学质量。
八、教学资源1. 教材：选用权威的汽车安全舒适系统教材，并结合网络资源进行补充。
2. 实验室：配备先进的汽车安全舒适系统实验设备，包括模拟故障诊断仪器、维修工具等。
3. 网络资源：建立课程网站，提供教学课件、视频、案例分析等资源，方便学生随时学习。

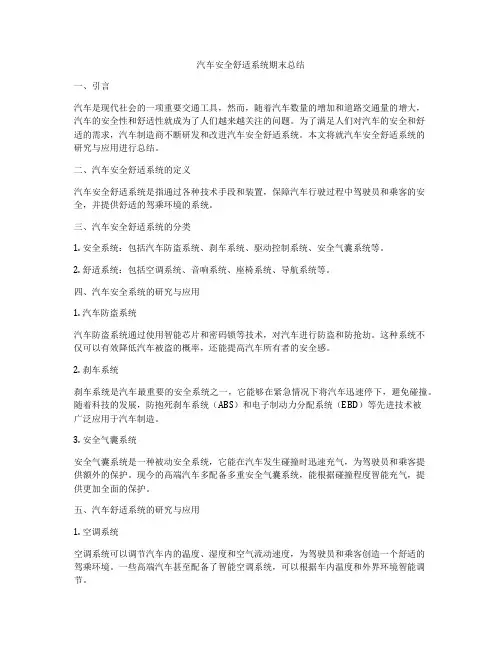

汽车安全舒适系统期末总结一、引言汽车是现代社会的一项重要交通工具，然而，随着汽车数量的增加和道路交通量的增大，汽车的安全性和舒适性就成为了人们越来越关注的问题。
为了满足人们对汽车的安全和舒适的需求，汽车制造商不断研发和改进汽车安全舒适系统。
本文将就汽车安全舒适系统的研究与应用进行总结。
二、汽车安全舒适系统的定义汽车安全舒适系统是指通过各种技术手段和装置，保障汽车行驶过程中驾驶员和乘客的安全，并提供舒适的驾乘环境的系统。
三、汽车安全舒适系统的分类1. 安全系统：包括汽车防盗系统、刹车系统、驱动控制系统、安全气囊系统等。
2. 舒适系统：包括空调系统、音响系统、座椅系统、导航系统等。
四、汽车安全系统的研究与应用1. 汽车防盗系统汽车防盗系统通过使用智能芯片和密码锁等技术，对汽车进行防盗和防抢劫。
这种系统不仅可以有效降低汽车被盗的概率，还能提高汽车所有者的安全感。
2. 刹车系统刹车系统是汽车最重要的安全系统之一，它能够在紧急情况下将汽车迅速停下，避免碰撞。
随着科技的发展，防抱死刹车系统（ABS）和电子制动力分配系统（EBD）等先进技术被广泛应用于汽车制造。
3. 安全气囊系统安全气囊系统是一种被动安全系统，它能在汽车发生碰撞时迅速充气，为驾驶员和乘客提供额外的保护。
现今的高端汽车多配备多重安全气囊系统，能根据碰撞程度智能充气，提供更加全面的保护。
五、汽车舒适系统的研究与应用1. 空调系统空调系统可以调节汽车内的温度、湿度和空气流动速度，为驾驶员和乘客创造一个舒适的驾乘环境。
一些高端汽车甚至配备了智能空调系统，可以根据车内温度和外界环境智能调节。
2. 音响系统音响系统是汽车中的一项非常重要的舒适系统，它能为驾驶员和乘客提供高品质的音乐和声音效果，提升驾乘乐趣。
3. 座椅系统座椅系统是汽车中起到减震功能的重要组成部分，它能为驾驶员和乘客提供稳定舒适的坐姿环境。
一些高端汽车配备了按摩座椅和座椅加热功能，提供更加舒适的体验。
