计算机网络技术与综合布线系统息息相关。
计算机和通信技术的飞速发展,网络应用已成为人们日益增长的一种需求;而结构化布线是网络实现的基础,是现今和未来计算机网络和通信系统的有力支撑环境.所以在设计综合布线系统的同时必须充分考虑所使用的网络技术及网络技术的新趋势,避免硬件资源的冗余和浪费,以便充分发挥综合布线的优点。
1、结构化综合布线系统的组成及设计综合布线系统(PDS,Premises Distribution System)是一套开放式的布线系统,可以支持几乎所有的数据、话音设备及各种通信协议,同时,由于PDS充分考虑了通信技术的发展,设计时有足够的技术储备,能充分满足用户长期的需求,应用范围十分广泛。
而且结构化综合布线系统具有高度的灵活性,各种设备位置的改变,局域网的变化,不需重新布线,只要在配线间作适当布线调整即可满足需求。
结构化综合布线一般划分为六个子系统.1-1、工作区子系统(Work Area)及其网络设计工作区子系统由终端设备连接到信息插座的连线,以及信息插座所组成。
信息点由标准RJ45插座构成.信息点数量应根据工作区的实际功能及需求确定,并预留适当数量的冗余。
例如:对于一个办公区内的每个办公点可配置2~3个信息点,此外应为此办公区配置3~5个专用信息点用于工作组服务器、网络打印机、传真机、视频会议等等.若此办公区为商务应用则信息点的带宽为100M可满足要求;若此办公区为技术开发应用则每个信息点应为交换式100M甚至是光纤信息点.工作区的终端设备(如:电话机、传真机)可用康宁公司FutureCom超五类或六类双绞线直接与工作区内的每一个信息插座相连接,或用适配器(如ISDN终端设备)、平衡/非平衡转换器进行转换连接到信息插座上。
1—2、水平子系统(Horizontal)及其网络设计水平子系统主要是实现信息插座和管理子系统,即中间配线架(IDF)间的连接。
水平子系统指定的拓扑结构为星形拓扑.水平干线的设计包括水平子系统的传输介质与部件集成.选择水平子系统的线缆,要根据建筑物内具体信息点的类型、容量、带宽和传输速率来确定。
结构化六类综合布线系统XXX,以智能化通讯办公、电子信息数据监控、信息管理为主;此次布线工程主要是进行XXX智能信息网络的建设,在国内信息网络工程的标准基础上加以完善,我们将为用户提供100Mbps到户的网络接口,以适应将来高速Internet需求;XXX 结构化综合布线系统作为智能化结构的重要组成部分,我们力争做到在尽可能减少一次性投资的基础上,协调好近期使用和远期发展的关系,建立起一个技术先进、开放式的智能信息管理系统。
用户需求分析:1)综合布线系统的结构、性能要符合国内、国际标准和规范,满足各个系统目前和未来发展的需要。
2)综合布线系统应以电脑系统等为服务对象,同时尽可能为各个弱电系统提供统一信息传输布线平台。
它应有利于各个系统自身组网和传递信息,有利于各个系统之间的互连,有利于各个系统与外界的连网。
3)布线系统要具有高性能和相当的超前性,能够满足各个系统目前和未来新技术、新产品对传输的需求。
4)同时布线系统在设计和实施中应充分考虑办公的具体特点,在信息点的选取、线缆配置等各方面满足网络系统的要求。
5)布线系统应采用符合国内、国际标准的名牌布线产品,技术上要领先,同时要经过国内、国际广泛和较长期使用,具有良好的技术支持和服务。
第二章 XXX综合布线系统设计依据《智能建筑设计标准》GB/T50314-2000;民用建筑线缆标准EIA/TIA570;民用建筑通信管理标准EIA/TIA606;民用建筑通信管理标准EIA/TIA607;国际建筑布线标准IEC/ISO11801;光纤分布式数据接口高速局域网标准ANSIFDDI;综合业务数字网基本数据速率接口标准CCITTISDN;建筑与建筑群综合布线系统设计规范GBT50311—2000;建筑与建筑群综合布线系统工程施工及验收规范GBT50312—2000;《商用建筑线缆标准》EIA/TIA568A;《商用建筑线缆标准》EIA/TIA569;《民用建筑电气设计规范》JGJ/16—92;《建筑设计防火规范》GBJ16—37《工业企业通信接地规范》GBJ79-85中华人民共和国通信行业标准大楼通信综合布线系统标准YD/T926。
综合布线系统设计方案1.综合布线系统说明本项目的综合布线系统包括网络布线、信息点安装及相应管线、桥架设计。
所有信息点采用86型的信息面板,楼宇的数据传输介质采用24AWG线规的超五类非屏蔽双绞线。
根据不同容量选用相应规格的PVC线槽和金属桥架。
我们充分考虑了本项目的环境、运行方式和可能采用的网络结构,结合以往的工程经验,提出了本设计方案。
考虑到该项目的重要性和未来扩展性,我们认为该布线系统应该是一个标准化、模块化、系统化、高度灵活的智能型布线网络。
2.系统设计原则本项目的网络建设应本着高性能、高稳定性、高可靠性、可扩展性与经济适用的原则。
在综合布线方案设计构建中,应坚持以下布线原则:实用性:布线系统应能够在现在和将来适应技术的发展,并且实现数据通信、语音通信、图像通信。
灵活性:布线系统应满足灵活应用的要求,遵循结构化布线的标准,适应不同拓扑结构的网络,在不改变布线系统情况下,能进行设备的移动、更新和升级。
即任一信息点能够连接不同类型的设备,如计算机、打印机、终端。
经济性:在满足应用要求的基础上,尽可能降低造价。
综合布线过程是对各种网络线缆统一规划、统一安装施工过程,减少了不必要的重复布线、重复施工,节约了线材。
由于采用综合布线系统,单位避免了重复设置信息机构和重复建设信息网络,从整体上讲节省了投资,避免了大量的重复建设,提高了网络效益。
综合布线系统采用标准化的设计,统一安装施工,使整个系统构成一个有机的整体,便于集中管理维护,并减少日后的维护费用。
统一性:整个建筑的信息网络建设基于一个统一的网络管理中心的模式,不同系统不同网络及不同类型的网络之间的连接完全兼容。
兼容性:综合布线系统的设施可以满足多种系统中的性能。
开放性:综合布线系统中使用开放式系统结构,符合国际上流行的标准。
系统对国际上所有著名厂商的产品都应是开放的,可以将不同厂家的不同传输介质和不同设备集成在本系统内。
可靠性:采用高品质的材料和组合压接方式构成一套高标准信息通道,所有线材、器件均通过UL、CAS及ISO论证。
综合布线设计方案三篇篇一:智能大楼综合布线系统设计方案第一章前言由于计算机技术和通信技术的发展和信息社会的召唤,迫使现代建筑观念不得不更新。
各种电话,计算机网络、空调、保安监控、消防等系统,按传统的方法进行布线,使得整个大楼很难管理,也很难适应时代前进的步伐,而且会招来许多的麻烦。
例如:房间里没有必要的信息插座,天花板承受的电缆布线重量过大。
线缆通道过窄,弯道过多,线缆很难通过。
没有安放布线系统的设备空间。
在这种情况下,若需要移动,增加和改变通信电缆时,往往必须在墙上钻孔,铺设新的线缆。
这不但费时费工,而且会破坏大楼的美观和强度。
因此,在设计大楼时,必须十分重视对大楼的各种布线统一规划。
按照国际标准和工业标准,规范化布线。
智能大楼的建设,应注重这些通信基础设施的建设且应与大楼的建筑设计同步进行。
另外还应给这些基础建设留有相应的经费预算。
本方案以智能大楼的基本要求为基础,对布线系统提出总体设计方案。
第二章项目总述1、布线系统需求分析2、设计目标根据智能大楼的建筑分布、环境要求,“定制性”设计本综合布线系统。
系统设计贴切配合用户特点,旨在建立高技术起点、高品质、开放性的建筑群综合布线系统,集成视频、话音、和计算机网络数据通信功能;此外,本系统设计中应结合用户提出的性能价格比、安全性、扩展性的选择考虑。
具体达到下列目标:--标准化的网络系统本设计中各规范,技术指标及产品,均符合国际和工业标准,并可提供多厂牌产品的支持能力。
--系统冗余及强大的扩充性配合技术发展趋势选择国际标准布线方案,兼容目前需求和未来发展,预留足够的扩充能力。
--资源共享通过网络实现各部门,各单位的相互连接,实现资源的共享及外部网络的连接。
--高速的传输速率建立起100MBps的计算机网络并提供通信介质上的622MBps传输潜力,使未来能弹性提升为155M、1000M高速网络,以满足未来网络技术及业务发展的需求。
--完备的网管功能由中心网管工作站,即可充分掌握及管理整个网络的运转状态,易于维护且可保证网络的安全。
综合布线方案目录1。
概述 (3)2.系统设计方案 (4)2.1。
工作区布线 (4)2。
2. 水平布线 (4)2.2。
1. 水平布线路由 (5)2。
2.2. 水平布线设计 (5)2.2.3. 水平布线器件 (6)2。
3。
................................................................ 主干布线82.3.1. 主干布线路由 (8)2.3.2。
主干布线设计 (8)2。
3。
3。
....................................................... 主干布线器件9 2.4. 配线间 (9)2。
4.1. 线缆路由 (10)2.4.2。
配线间器件清单 (10)3。
标签安装 (12)1. 概述综合布线系统是建筑物或建筑群内的信息传输系统。
它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连,也使这些设备与外部通信网络相连接。
它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件.布线系统由不同系列的部件组成,其中包括:传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件.建筑物结构化综合布线网是由六个独立的子系统组成:a)工作区子系统--—由工作区内的终端设备连接到信息插座的连接电缆组成。
常用设备是计算机(PC,工作站,中端,打印机),电话,传真机等设备。
b)管理子系统—-—由交叉连接、直接连接配线的(配线架)连接硬件等设备所组成。
实现配线管理,其设计很完善,使用颜色编码,很容易追踪和跳线,体积小比传统配线箱节省50%空间。
c)水平子系统--—由每一个工作区的信息插座开始,经水平布置一直到管理区的内侧配线架的线缆所组成.实现信息插座和管理子系统间(跳线架)的连接,常用三类和五类双绞线实现这种连接。
第1篇一、项目概述1. 项目背景随着信息技术的飞速发展,现代建筑对通信系统的需求日益增长。
综合布线系统作为现代建筑中信息传输的基础设施,其质量直接影响到建筑物的信息化水平。
本方案旨在为某建筑物提供一套高效、可靠的综合布线系统,以满足未来信息传输的需求。
2. 项目目标(1)确保综合布线系统的安全、稳定、高效运行;(2)满足各类信息传输需求,包括语音、数据、视频等;(3)便于维护和管理;(4)符合国家相关标准和规范。
二、系统设计1. 系统架构本综合布线系统采用星型拓扑结构,由工作区子系统、水平布线子系统、管理子系统、垂直布线子系统、设备间子系统及建筑群子系统组成。
2. 系统选型(1)线缆:采用六类非屏蔽双绞线(Cat6),满足1000Mbps传输速率;(2)插座:采用RJ45接口,确保信号传输质量;(3)配线架:采用19英寸标准机架,便于管理和维护;(4)跳线:采用6类跳线,确保信号传输的稳定性;(5)设备:选用知名品牌交换机、路由器等网络设备。
三、施工准备1. 施工组织(1)项目经理:负责整个项目的组织、协调和管理工作;(2)施工队伍:由具有丰富经验的电工、网络工程师等组成;(3)材料供应:确保各类材料及时、合格地供应;(4)施工设备:准备必要的施工设备,如线缆剪线机、剥线钳、测线仪等。
2. 施工材料(1)线缆:六类非屏蔽双绞线(Cat6);(2)插座:RJ45接口;(3)配线架:19英寸标准机架;(4)跳线:6类跳线;(5)设备:交换机、路由器等网络设备。
四、施工步骤1. 工作区子系统施工(1)确定信息点位置,进行点位放样;(2)安装信息模块,连接RJ45接口;(3)进行线缆连接,确保信号传输质量;(4)测试信息点,确保无误。
2. 水平布线子系统施工(1)确定水平布线路径,进行路径放样;(2)敷设线缆,确保线缆平整、无扭曲;(3)连接配线架,进行跳线;(4)测试水平布线,确保无误。
3. 管理子系统施工(1)确定管理区域,进行区域划分;(2)安装配线架,连接水平布线;(3)进行标签标识,便于管理和维护;(4)测试管理子系统,确保无误。
综合布线系统设计⽅案(通⽤5篇)综合布线系统设计⽅案 ⼀、什么是教案 教案是教师为顺利⽽有效地开展教学活动,根据课程标准,教学⼤纲和教科书要求及学⽣的实际情况,以课时或课题为单位,对教学内容、教学步骤、教学⽅法等进⾏的具体设计和安排的⼀种实⽤性教学⽂书。
教案包括教材简析和学⽣分析、教学⽬的、重难点、教学准备、教学过程及练习设计等。
⼆、综合布线系统设计⽅案(通⽤5篇) 为了确保事情或⼯作得以顺利进⾏,常常需要预先准备⽅案,⽅案是阐明具体⾏动的时间,地点,⽬的,预期效果,预算及⽅法等的企划案。
那么什么样的⽅案才是好的呢?下⾯是⼩编为⼤家整理的综合布线系统设计⽅案(通⽤5篇),仅供参考,⼤家⼀起来看看吧。
综合布线系统设计⽅案1 ⼀、需求分析 综合布线系统是酒店智能化系统的信息⽹络基础,本设计注重系统的质量、科学性、先进性、可靠性及安全性,易扩展,同时本设计兼顾考虑酒店的应⽤特点,将来发展的需要。
因此,在系统设计和产品选型中重点关注布线产品的质量、布线系统的模块化、以及系统的安全性、可管理性和可维护性。
酒店综合布线系统的⽬标是:以系统规范为指导,以具有当前国际领先⽔平的综合布线技术、计算机技术、通讯技术和⾃动化技术为⽀撑,建⽴⼀套统⼀规划、⾼度集成的布线系统,为酒店计算机⽹络系统数据、图像及控制信号提供统⼀的传输线路、设备接⼝和⾼质量的传输性能。
全⾯实现酒店计算机通信⽹络的通讯、办公、管理⼿段的智能化、集成化,把酒店计算机通信⽹络建成⼀个⾼起点、⾼标准、功能设施⼀流、且具有⾼开放性和平滑升级性的⽹络平台。
同时,该布线系统兼顾了计算机⽹络系统未来的发展要求,提供15年保证;在酒店⼤楼增加新系统时,对新设备提供信号传输的⽀持。
作为酒店智能化系统的基础平台-综合布线系统将为整个酒店的语⾳通信、宽带数据、图像联⽹、酒店管理系统及⽹站建设提供⾼质量的传输通道。
酒店⼤楼内的各个功能区通过⾼性能的结构化综合布线系统连接起来,组成⼀套具备⾼传输带宽的、结构化的信息⾼速公路。
综合布线系统技术方案(1)系统概述综合布线系统负责话音及数据传输,以结构化模式进行综合管理。
传输数据主干电缆采用单模光缆、语音传输主干电缆采用大对数三类 UTP,数据和语音水平布线均采用六类 UTP。
本综合布线系统由工作区子系统、水平子系统、垂直干线子系统、管理子系统、设备间子系统构成。
综合布线系统包括六个子系统是:工作区子系统(Work Area Subsystem)水平布线子系统(Horizontal Subsystem)干线子系统(Backbone Subsystem)设备间子系统(Equipment Subsystem)管理子系统(Administration Subsystem)楼群子系统(Buding Subsystem)下面就各个子系统分别作简要介绍:1)工作区子系统工作区子系统由各个单元或办公区域构成,其中数据为六类及语音为电话模块配置,可支持 1Gbps 的数据网络通讯及多媒体通信。
信息点模块安装采用墙装模式和沿柱安装的方式,即在墙上和柱上信息点位预埋管路及 86 型底盒,并用 86 型面板封装。
模块及面板安装时,需根据工程装潢实际情况及时调整。
工作区部分包括了信息插座及面板等配件,所需配置如下:每个信息点(包括语音点或数据点)配置超六类信息模块或语音模块。
模块安装时,采用 TIA/EIA568B 连接方法。
选用双孔固定式面板,并可采用不同的颜色来区分语音和数据信息点。
2)水平子系统数据信息语音通信模块均采用六类模块,水平数据线缆采用先进的六类线缆,面板采用86 面板。
标准信息座均为墙面暗装,底边距地30 厘米。
为使用方便,要求每组信息座附近应配备 220V 电源插座,以便为数据设备供电,建议安装位置距信息座不小于 10 厘米。
水平铜缆\光纤长度计算方法如下:水平线平均距离=(最远点距离+最近点距离)/2*1.1+7(米)线缆箱数=总点数/(305 米/水平线平均距离)+1所选的线缆具有极高的抗电磁干扰性(EMC),具备很高的备用冗余,使系统具有极高的可靠性及灵活性。
结构化综合布线系统(PDS)
大厦内的语音、数据和图象信号的布线经过统一的规划设计,综合在一体化标准和规范的布线系统中,将智能建筑管理系统的各子系统有机地连接在一起。
因此结构化综合布线系统是智能大厦的系统的集成平台。
布线是为一体化公共通讯设施提供的完整解决方案,以支持智能大厦的各个子系统,以及相应的系统集成所需要的通讯网络连接的线路。
该线路具有传输语音、数据、文本、图文、图形和视频的能力。
该布线系统应是完全开放性的,能够支持多级多层网络结构,易于实现大厦内的配线集成管理。
系统应能满足大厦对于通讯目前与将来的需求,系统可以适应更高的传输速率和带宽。
布线系统应具有灵活的配线方式,系统上所连接的设备,在物理位置上的调整,以及在语音或数据的传输方式的改变,都不需要重新安装附加的配线或线缆来重新定位。
根据国际标准EIA/TIA 568A的规定,结构化综合布线系统是由干线子系统、水平子系统、工作区子系统、管理子系统、引入子系统、设备间子系统、电信间子系统等七个部分构成。
* 支持数据、语音、楼宇自控、监控系统、消防系统、闭路电视等弱电系统;
* 支持多种网络协议:Ethernet、IBM TokenRing、FDDI、ATM如等;
* 方便管理、易于扩充;
* 开放式通讯平台,方便配套。

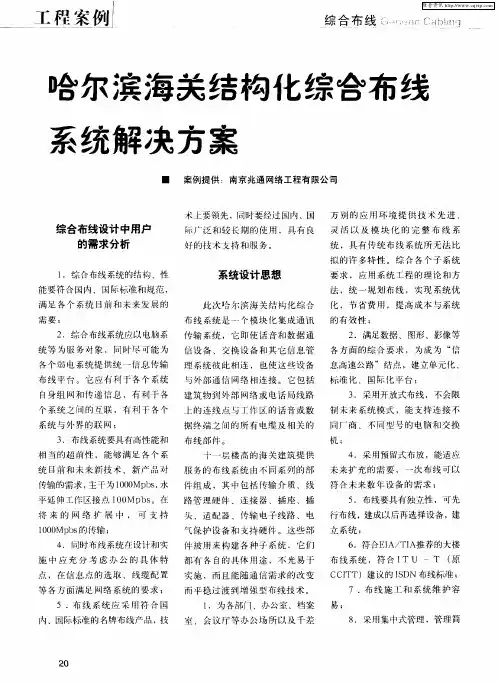

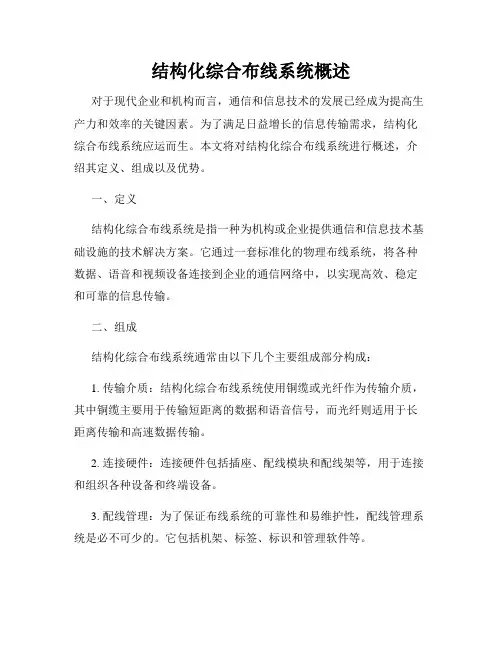

结构化综合布线系统概述对于现代企业和机构而言,通信和信息技术的发展已经成为提高生产力和效率的关键因素。
为了满足日益增长的信息传输需求,结构化综合布线系统应运而生。
本文将对结构化综合布线系统进行概述,介绍其定义、组成以及优势。
一、定义结构化综合布线系统是指一种为机构或企业提供通信和信息技术基础设施的技术解决方案。
它通过一套标准化的物理布线系统,将各种数据、语音和视频设备连接到企业的通信网络中,以实现高效、稳定和可靠的信息传输。
二、组成结构化综合布线系统通常由以下几个主要组成部分构成:1. 传输介质:结构化综合布线系统使用铜缆或光纤作为传输介质,其中铜缆主要用于传输短距离的数据和语音信号,而光纤则适用于长距离传输和高速数据传输。
2. 连接硬件:连接硬件包括插座、配线模块和配线架等,用于连接和组织各种设备和终端设备。
3. 配线管理:为了保证布线系统的可靠性和易维护性,配线管理系统是必不可少的。
它包括机架、标签、标识和管理软件等。
4. 基础设施:基础设施包括机房、机柜、电源和地线等,用于提供良好的工作环境和设备保护。
三、优势结构化综合布线系统相比传统布线系统具有以下几个显著的优势:1. 灵活性:结构化综合布线系统可以适应不同的通信需求和变化,可以方便地添加、删除或移动设备和终端设备。
2. 可扩展性:结构化综合布线系统提供了高带宽和高速数据传输的能力,可以满足未来的通信需求,并支持高速互联网接入和云计算服务。
3. 可靠性:结构化综合布线系统通过标准化的物理布线和连接硬件,提供了稳定和可靠的数据传输,减少了故障和维护的需求。
4. 经济性:尽管结构化综合布线系统的初期投资较高,但它可以降低总体的运维成本和维护成本,同时提高工作效率和生产力,从长远来看是一种经济实惠的选择。
总结:结构化综合布线系统是一种高效、稳定和可靠的通信和信息技术基础设施解决方案。
它通过采用标准化的物理布线系统和连接硬件,为机构和企业提供了灵活、可扩展和可靠的信息传输平台。
综合布线系统施工方案综合布线系统是建筑物内部高性能数据和语音通信的基础传输平台。
它不仅要满足当前的业务处理需求,还要满足未来通讯和网络发展的需求。
系统应该具备开放性、灵活性和可扩展性,以满足内外网和内部与外界的信息交流需求。
系统采用符合相关规范的层次结构,包括工作区、配线(水平)子系统、干线子系统、建筑群子系统、管理子系统、设备间子系统和进线间子系统。
系统应符合国际标准并具有先进性、开放性、灵活性和冗余性,同时采用模块化结构,以便于扩充和升级。
本次设计采用结构化综合布线系统,数据及语音水平布线采用六类布线标准,支持千兆传输;数据主干采用万兆室内单模光缆;语音主干采用三类大对数铜缆。
系统可为有线数据网络、无线数据网络、安防系统等提供信号传输线路。
网络及电话核心设备位于主站房二层的弱电机房,通过主干线缆连接至放置接入设备的配线间(IDF)。
运营商进线从地下一层的弱电进线机房接入,通过光缆连接至弱电机房内。
综合布线配线间(IDF)与其他弱电系统配线间统一设置。
弱电机房与消控机房之间预留光缆。
管理办公室按1工位/10㎡预留设置1个数据点,1个语音点。
配套服务用房(出租)按每隔断设置1个弱电信息箱,预留1根4芯单模光纤。
在施工过程中,所有线缆的敷设应按相关规范和标准进行。
线缆应敷设在指定的桥架、线槽或线管内,线缆的敷设应平直,线与线之间严格保持平行状态,不得产生扭绞、打圈等现象,不应受到外力的挤压和损伤。
在安排布线时,必须考虑线缆的最小弯曲半径,并提供参数给发标方审核。
敷设多条线缆的位置应用扎线带绑扎,并作出标识。
扎线带应保持相应间距,线缆扎线带的绑扎不能太紧以免影响线缆的使用。
的长度应根据实际情况进行选择,一般跳线长度不宜过长,以免影响信号传输质量。
跳线的选择应考虑到设备之间的距离和连接端口的类型,以确保连接的稳定性和可靠性。
3、线缆的标识应清晰明了,包括线缆类型、线缆编号、起始端和终止端等信息。
标识应固定在线缆上,并采用耐用材料制作,以便于维护和管理。
目录前言 (4)一、公司简介 (5)清华同方股份有限公司简介 (5)清华同方应用信息本部简介 (5)清华同方布线产品公司简介 (6)(集成商公司简介) (6)二、设计 (7)设计依据 (7)设计标准 (7)设计及安装规范 (7)环境要求 (7)布线装置及线缆的工作环境 (7)布线装置及线缆的大气环境 (7)设计目的 (8)目的 (8)原则 (8)指标 (9)测试 (10)综合布线系统简介 (11)六大子系统简介 (11)工作区子系统 (12)水平子系统 (12)垂直子系统 (13)管理间子系统 (13)设备间子系统 (14)群楼子系统 (14)三、清华同方布线产品及应用 (15)工作区子系统 (15)POWER CONNECTION 面板及模块 (15)POWER CONNECTION面板 (15)POWER CONNECTION语音模块 (15)POWER CONNECTION超五类模块 (15)POWER CONNECTION六类模块 (16)POWER CONNECTION 数据跳线 (16)POWER CONNECTION 超五类数据跳线 (16)POWER CONNECTION 六类数据跳线 (16)水平子系统 (16)CONNECTION 超五类数据线缆 (16)CONNECTION 超五类4对非屏蔽双绞线 (16)CONNECTION 超五类4对低烟无卤双绞线 (17)POWER CONNECTION 六类数据线缆 (17)垂直子系统 (17)语音 (17)CONNECTION三类大对数据线缆 (17)CONNECTION五类大对数据线缆 (18)数据线缆 (18)CONNECTION五类大对数据线缆 (18)同标题CONNECTION六类数据线缆 (18)同标题室内光缆 (18)室内多模光缆 (18)室内万兆多模光缆 (18)室内单模光缆 (19)管理间/设备间子系统 (19)语音 (19)CONNECTION 有腿110配线架 (19)CONNECTION 无腿110配线架 (19)数据 (20)CONNECTION 超五类数据配线架 (20)CONNECTION 六类数据配线架 (20)CONNECTION 金属理线器 (20)光纤 (21)CONNECTION FP700型光纤配线架 (21)CONNECTION FP710型光纤配线架 (21)CONNECTION光纤耦合器 (21)CONNECTION光纤跳线 (21)群楼子系统 (22)室外架空光缆 (22)室外直埋光缆 (22)清华同方布线产品质检报告 (23)四、布线方案 (24)布线示意图 (24)系统特点综述 (24)工作区设计特点说明 (25)水平设计特点说明 (25)五、设备清单及报价 (26)六、施工及建议 (27)设备间 (27)设备间面积 (27)设备间环境 (27)接线间 (27)接线间面积 (27)垂直布线 (28)水平布线 (28)设计要领 (28)影响电缆的主要因素 (28)与电话局协商电缆入口 (28)七、服务 (30)请访问清华同方网络产品公司网站:八、保修 (30)前言本文件为佛山市三水区三防指挥信息中心综合布线工程结构化综合布线系统所做方案。
结构化综合布线系统方案第一章方案概述一、概述建筑物结构化综合布线系统(SCS)又称开放式布线系统,是一种在建筑物和建筑群中综合数据传输的网络系统。
它是把建筑物内部的话音交换、智能数据处理设备及其它广义的数据通信设施相互连接起来,并采用必要的设备同建筑物外部数据网络或电话局线路相连接。
结构化布线系统是根据各节点的地理分布情况、网络配置情况和通信要求,安装适当的布线介质和连接设备,使整个网络的连接、维护和管理变得简单易行。
根据目前企业的具体情况,大楼内水平子系统中的语音与数据布线全部采用超五类非屏蔽双绞线,支持100M快速以太网和155/622M ATM连接。
垂直干线系统采用大对数电缆;配线管理系统采用110AB型背架式配线架。
1、综合布线系统结构布线系统是建筑物或建筑群内的传输网络。
根据EIA/TIA568标准,建筑物综合布线系统分为六个子系统:工作区子系统、水平布线子系统、干线子系统、设备间子系统、管理子系统、建筑群子系统。
通讯和数据处理的各种需求确定了所需的子系统。
从理论上讲,大型通信系统可能需要用铜介质和光纤介质把全部上述子系统集成在一起。
(1)工作区子系统工作区布线子系统由终端设备连接到信息插座的连线(或软线)组成,它包括装配软线、适配器和连接所需的扩展软线,并在终端设备和I/O之间搭桥。
系统结构如右图所示:(2)水平布线子系统水平子系统的作用是将干线子系统线路延伸到用户工作区,水平子系统区别于干线子系统的区别是:水平布线系统处于同一楼层,并端接在信息插座或区域布线的中转点上。
水平布线子系统一端端接于信息插座上,另一端端接在干线接线间、卫星接线间或设备机房的管理配线架上。
系统结构如右图所示:(3)管理子系统管理子系统由交连、互连和配线架和信息插座式配线架以及相关跳线组成。
管理点为连接其它子系统提供连接手段。
交连和互连允许你将通信线路定位或重新定位到建筑物的不同部分,以便能更容易地管理通信线路。
通过卡接或插接式跳线,交叉连接允许你将端接在配线架一端的通信线路与端接于另一端配线架上的线路相连。
插入线为重新安排线路提供一种简易的方法,而且不需要安装跨接线时使用的专用工具。
系统结构如右图所示:(4)干线子系统干线子系统是建筑物内网络系统的中枢,该子系统把公共系统设备互连起来,由它将各楼层的水平子系统联系起来。
它提供建筑物的干线(馈电线)电缆的路由。
通常由垂直大对数铜缆或光缆组成,它的一端端接于设备机房的主配线架上,另一端通常端接在楼层接线间的各个管理分配线架上。
系统结构如下图所示:(5)设备间子系统设备间子系统由设备间中的跳线电缆、适配器组成,它把中央主配线架与各种不同设备互连起来,如PBX,网络设备和监控设备等与主配线架之间的连接。
通常该子系统设计与网络具体应用有关,相对独立于通用的结构布线系统。
系统结构如右上图所示:(6)建筑群子系统建筑群子系统将一个建筑物中的电缆延伸到建筑群的另外一些建筑物中的通信设备和装置上。
它是整个布线系统中的一部分(包括传输介质)并支持提供楼群之间通信设施所需的硬件,其中有导线电缆、光缆和防止电缆的浪涌电压进入建筑物的电气保护设备。
系统结构如下图所示:二、设计依据综合布线应符合的标准与规范1.美国电子工业/通信协会EIA/TIA 568工业标准及国际商务建筑布线标准;2.美国电子工业/通信协会EIA/TIA-TSB-36标准;3.美国电子工业/通信协会EIA/TIA-TSB-40标准;4.电气及电子工程师学会IEEE802标准;5.中国工程建设标准化协会CECS72:97建筑与建筑群综合布线系统工程设计规范。
6.《民用建筑电气设计规范》(JGJ/T16-92)7.《电器设备安装工程施工及验收规范》(GBJ232-90、92)8.《建筑与建筑群综合布线系统工程设计规范》(CES72-97)9.《智能建筑设计标准》(EBD-03-95)10.《工业企业程控用户交换机工程设计规范》11.《工业企业通信接地设计规范》12.《工业企业通讯设计规范》(GBJ42-81);三、结构化综合布线系统的产品选型选择良好的综合布线产品和科学的设计、精心的施工是智能化建筑网络的基础,它关系着“信息高速公路”在内部的好坏和是否通畅。
随着对布线系统的要求将越来越高,应从整体角度来考虑一种标准布线系统。
设计方案可选用世界广泛认同并在全球范围内推广的产品。
目前国内也涌现出了大批的国产或中外合资生产的综合布线产品,其质量赶上或超过了某些国外的产品,而价格却比国外产品低许多,打破了只有进口国外产品的局面。
从电气性能、机构特征及可靠性的重量要性考虑,在选用产品时候,整个布线系统产品应尽量选用一家有专业厂家认证和符合标准的产品,不可选用多产品,否则在可靠性方面达不到要求从而影系统的整体效果。
四、结构化综合布线系统设计说明整个布线系统由工作区子系统,水平干线子系统,管理子系统,垂直干线子系统,设备间子系统五个子系统构成。
充分考虑了高度的可靠性,高速率传输特性及可扩充性。
设计细节及选用产品的性能参数详述(略)五、系统主设备间配置(略)六、综合布线测试标准1、铜缆系统测试为确保系统性能,确认系统的元器件性能及安装质量,工程完工后应按EIA/TIA568规定的CAT3及CAT5标准分别三类和五类线缆进行测试,铜缆系统采用专用电子仪器进行测试,包括以下几项内容:1>. 极性、连续性、短路、断路测试。
2>. 信号衰减测试。
3>. 信号串扰测试。
2、光缆系统测试系统测试标准按EIA/TIA568标准执行,光缆系统包括以下内容:1>. 连通性测试2>. 信号衰减测试七、方案设计说明计算机中心目前暂设在综合楼的二层,具体位置须待办公室的布置确定后,才能确定,面积应不少于20平方米。
二层的信息点均采用双口面板,每个面板装一个语音接口(即RJ11模块)和一个数据接口(即RJ45模块),均采用4对超五类双绞线经吊顶内的桥架进入中心机房。
三四各层的电话线和广播线,进入与其最近的楼梯间弱电箱中,再进入二层或一层相应的弱电箱中。
五六层居室的的语音数据和有线电视线均先进入各居室门边的弱电箱,再由箱中向下引语音、数据和有线电视线各一条,其中五六层的有线电视线共用一第引入一层的CATV接线箱内,语音线和数据引入二层计算机房内。
一车间每层采用4个语音口(RJ11)和4个数据接口(RJ45)的双口面板,用超五类非屏网络线连接至一层的交换机中。
因综合楼与一车间相距较远,超出了超五类双绞线所能传输的距离,所以我们用多模光纤经地下管道由机房的中心交换机连接一车间的交换机,从而使办公区和生产车间构成整一个网络。
第二章技术要求及实现一.建筑物基本环境及功能划分办公楼生产车间宿舍传达室接地电阻:数据传输系统的接地电阻≤1欧二.综合布线的基本要求综合布线系统要求能支持多种计算机数据系统。
水平数据传输要求能够传输各种计算机网络信息。
本系统将针对计算机网络的实际情况设计,采用能够满足企业需求和造型的布线系统,同时充分考虑到今后可能的使用要求。
希望该布线建议能够为企业的信息系统建设尽力。
本系统要具有以下特性:1.实用性:实施后的布线系统,将能够在现在和将来适应技术的发展,且实现数据通信;2.灵活性:布线系统能够满足灵活应用的要求,即任一信息点能够连接不同类型的设备3.模块化:布线系统中,除去固定在建筑物内的线缆外,其余所有的接插件都是积木式标准件,以方便管理和使用;4.扩充性:布线系统是可扩充的,以便将来有更大的发展时,很容易将设备扩展进去;5.标准性:满足最新、最高的国际标准三.性能要求本综合布线系统可满足以下性能:10BASE-T(10M以太网)和100BASE-T(100M高速以太网)四.符合标准及规范本布线系统应符合以下标准:1.建筑及建筑群综合布线系统工程设计规范2.建筑与建筑群综合布线系统工程施工及验收规范3.TIA/EIA568A五.布线材料的技术要求根据技术要求,布线材料需达到以下技术要求:1.水平配线电缆为超五类100欧双绞线,垂直干线电缆为超超五类100欧大对数线。
必须满足TIA/EIA568的技术性能要求,其主要技术指标如下;2.信息插座、配线模块、转换接头和交叉连接配线架等连接硬件必须满足TIA/EIA568A的要求,其主要技术指标如下:3.布线链接的主要性能指标根据布线要求并参考TIA/EIA568标准的要求,确定其主要性能指标如下:# 水平双绞线缆合部使用超五类双绞线;# 所有端口可根据需要随时调整成电话用或计算机用;# 不会因使用人员误插引起设备损坏;# 具有很好的可扩充性;# 可靠性高,其线缆及配线架全部可以获得妥善的保护;# 造型美观。
六.系统各部分详细配置(略)七.质量保证整个布线系统应具有厂家的十五年质量保证。
八.工程施工内容及要求工程施工包括线路敷设、配线、机柜安装、配线架和跳线架安装、线缆端接、信息模块端接及相关的全套工作。
包括:# 水平双绞线、垂直双绞线及管槽、桥架的敷设;# 信息插座面板和配线模块安装和端接(包括RJ45端口);# 机柜的明装或暗装,跳线架、配线架的安装# 交换机及网络设备的安装调试;# 线缆长度、跳线和端接开绞的长度以及连接娄的限制必须遵守TIA/EIA568标准的规定;# 双绞线的安装应避免强力拉伸和过小的扭曲半径。
;# 所有部件安装应牢固、可靠,并能根据环境防潮、防湿、防鼠害,避免意外损坏;# 可综合布线系统的接地必须遵守相关标准和规范规定,一般采用计算机保护地与配线柜屏蔽地统一接地。
第三章安装服务说明我方在布线工程管理及实施方面有着很强的优势,我方的先进的、科学的工程管理方法,以及优秀工程技术人、丰富的实际经验一定会为贵方的现代化建设提供高品质的服务。
在布线安装和调试期间,我方将会派出具有大的布线系统工程管理经验的技术工程师担任项目经理,协调并处理布线工程中的各种情况,并对工程质量负责。
如方案可行通过,我方将根据现场实现情况,提出完整的施工方案和人员配备,报甲方批准后实施。
布线系统将严格按相应的《工程管理指南》进行。
我方将成立工程项目组,负责本工程的总体规划和协调工作。
一.工程项目组重点在于根据实际的需求和资金投入,确定布线工程的规模、进度、实际可能实现的工期,以及与建筑工程之间的衔接等一系列问题。
为了充分理解甲方和设计方的意图,希望甲方和设计方除了提供设计文件以外,还能够在各个阶段中充分参与本项目的工作,并就其中的技术问题提出甲方和设计方的观点。
工程项目组的人员组成考虑如下:1.项目经理负责整个项目小组的活动,负责整个智能化工程的组织、协调、管理和验收等工作;2.技术工程师具有相关培训证书,能够独立地完成布线工程的桥架及穿线督导、模块端接、系统测试等工作;3.专业施工队专业施工队不属于项目小组的成员,他们将在项目小组的指挥下,从事布线系统中的配管施工及穿线工作。
