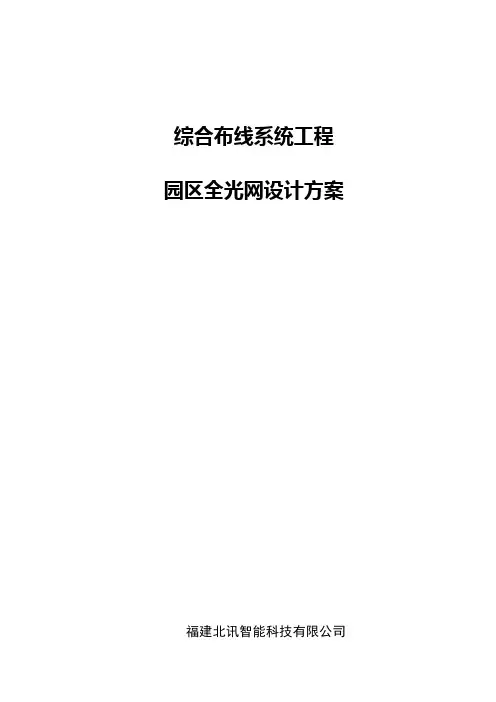

综合布线系统工程园区全光网设计方案福建北讯智能科技有限公司目录第一章、概述 (2)一、综合布线系统建设 (2)二、工程概况 (3)三、系统综述 (3)第二章、设计依据与原则 (4)一、设计依据 (4)二、设计原则 (4)三、设计遵守的规范 (5)第三章、系统设计说明 (6)一、需求分析 (8)二、系统构成 (9)第四章、产品的选择 (10)一、产品的选择原则 (10)二、NORTEC 光纤到户解决方案 (10)三、产品主要特性指标 (11)第五章、系统测试 (18)一、双绞线缆传输测试 (18)二、光纤传输通道测试 (18)第六章、综合布线设备总清单 (18)第七章、质量保证及服务 (19)一、预期工期 (19)二、库存及最短到货时间 (19)三、投入人力 (19)四、质保 (20)五、用户培训 (20)六、竣工文档 (20)第八章、附录 (21)第一章、概述一、综合布线系统建设近年来，基于互联网协议的骨干网和IP局域网发展迅速，成为宽带网络主要的传送方式。

作为信息高速公路的“最后一公里”，接入网技术已经成为目前关注的焦点。

在光接入网中，无源光网络（PON，Passive Optical Network）技术打破了传统的点到点解决方法，采用光纤作为传输媒介，不包含有源节点，具有对业务透明、运行维护费用低和易于升级等优点，是三网（互联网、电信网、广播电视网）融网的理想平台。

因此全光网络已成为必然的选择和发展方向。

二、工程概况园区位于闽侯南城新区闽侯县市民文化广场旁（闽侯县西江滨大道-市民广场西侧），该项目建筑面积约225956平方米。

各楼栋划分如下：⏹1#、2#、3#、5#~8#为高层办公楼；⏹9#~12#为中高层办公楼；见园区平面示意图:三、系统综述近年来，产业集中化趋势催生了大量园区，如物流园区、科技园、工业产业园、大学城等，而住宅园区、购物商城、酒店等，也可以看成一个园区。

随着智能终端、无纸办公、BYOD、智能家居、云计算、云存储等新业务不断发展，园区网正步入以网络融合和大带宽为特征的物联网时代。

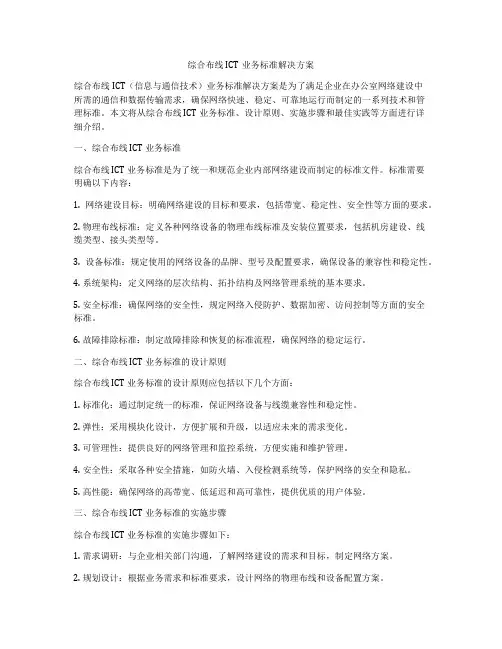

综合布线ICT业务标准解决方案综合布线ICT（信息与通信技术）业务标准解决方案是为了满足企业在办公室网络建设中所需的通信和数据传输需求，确保网络快速、稳定、可靠地运行而制定的一系列技术和管理标准。

本文将从综合布线 ICT 业务标准、设计原则、实施步骤和最佳实践等方面进行详细介绍。

一、综合布线 ICT 业务标准综合布线 ICT 业务标准是为了统一和规范企业内部网络建设而制定的标准文件。

标准需要明确以下内容：1. 网络建设目标：明确网络建设的目标和要求，包括带宽、稳定性、安全性等方面的要求。

2. 物理布线标准：定义各种网络设备的物理布线标准及安装位置要求，包括机房建设、线缆类型、接头类型等。

3. 设备标准：规定使用的网络设备的品牌、型号及配置要求，确保设备的兼容性和稳定性。

4. 系统架构：定义网络的层次结构、拓扑结构及网络管理系统的基本要求。

5. 安全标准：确保网络的安全性，规定网络入侵防护、数据加密、访问控制等方面的安全标准。

6. 故障排除标准：制定故障排除和恢复的标准流程，确保网络的稳定运行。

二、综合布线 ICT 业务标准的设计原则综合布线 ICT 业务标准的设计原则应包括以下几个方面：1. 标准化：通过制定统一的标准，保证网络设备与线缆兼容性和稳定性。

2. 弹性：采用模块化设计，方便扩展和升级，以适应未来的需求变化。

3. 可管理性：提供良好的网络管理和监控系统，方便实施和维护管理。

4. 安全性：采取各种安全措施，如防火墙、入侵检测系统等，保护网络的安全和隐私。

5. 高性能：确保网络的高带宽、低延迟和高可靠性，提供优质的用户体验。

三、综合布线 ICT 业务标准的实施步骤综合布线 ICT 业务标准的实施步骤如下：1. 需求调研：与企业相关部门沟通，了解网络建设的需求和目标，制定网络方案。

2. 规划设计：根据业务需求和标准要求，设计网络的物理布线和设备配置方案。

3. 材料采购：根据设计方案，采购符合标准要求的网络设备和线缆材料。

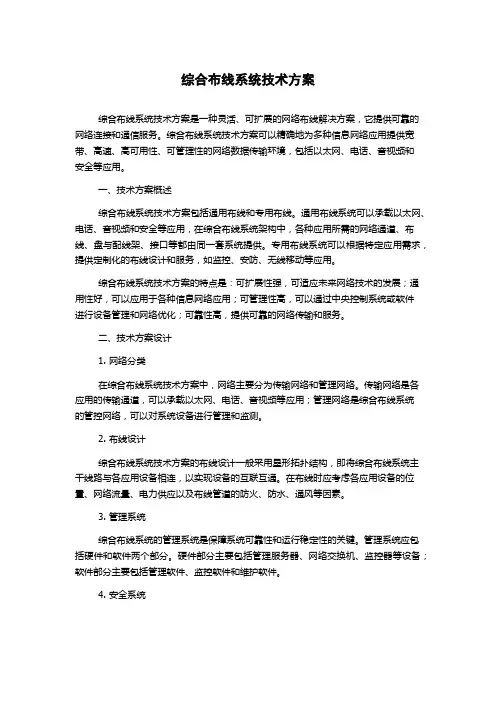

综合布线系统技术方案综合布线系统技术方案是一种灵活、可扩展的网络布线解决方案，它提供可靠的网络连接和通信服务。

综合布线系统技术方案可以精确地为多种信息网络应用提供宽带、高速、高可用性、可管理性的网络数据传输环境，包括以太网、电话、音视频和安全等应用。

一、技术方案概述综合布线系统技术方案包括通用布线和专用布线。

通用布线系统可以承载以太网、电话、音视频和安全等应用，在综合布线系统架构中，各种应用所需的网络通道、布线、盘与配线架、接口等都由同一套系统提供。

专用布线系统可以根据特定应用需求，提供定制化的布线设计和服务，如监控、安防、无线移动等应用。

综合布线系统技术方案的特点是：可扩展性强，可适应未来网络技术的发展；通用性好，可以应用于各种信息网络应用；可管理性高，可以通过中央控制系统或软件进行设备管理和网络优化；可靠性高，提供可靠的网络传输和服务。

二、技术方案设计1. 网络分类在综合布线系统技术方案中，网络主要分为传输网络和管理网络。

传输网络是各应用的传输通道，可以承载以太网、电话、音视频等应用；管理网络是综合布线系统的管控网络，可以对系统设备进行管理和监测。

2. 布线设计综合布线系统技术方案的布线设计一般采用星形拓扑结构，即将综合布线系统主干线路与各应用设备相连，以实现设备的互联互通。

在布线时应考虑各应用设备的位置、网络流量、电力供应以及布线管道的防火、防水、通风等因素。

3. 管理系统综合布线系统的管理系统是保障系统可靠性和运行稳定性的关键。

管理系统应包括硬件和软件两个部分。

硬件部分主要包括管理服务器、网络交换机、监控器等设备；软件部分主要包括管理软件、监控软件和维护软件。

4. 安全系统安全系统是综合布线系统技术方案中的重要组成部分。

安全系统应包括网络安全和系统安全。

网络安全主要包括数据加密、身份认证、访问控制等技术措施；系统安全主要包括视频监控、安全报警、消防报警、紧急停放等措施。

三、技术方案优势1. 网络集成-综合布线系统可以统一管理各类信息设备，实现跨平台、跨界面、跨应用的集成。

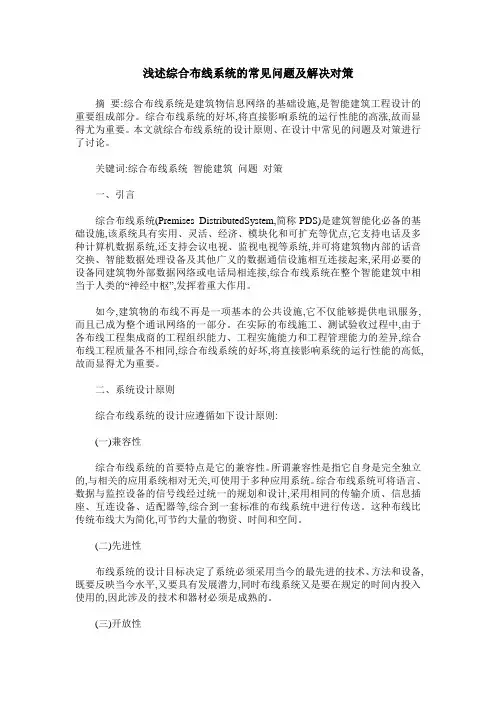

浅述综合布线系统的常见问题及解决对策摘要:综合布线系统是建筑物信息网络的基础设施,是智能建筑工程设计的重要组成部分。

综合布线系统的好坏,将直接影响系统的运行性能的高涨,故而显得尤为重要。

本文就综合布线系统的设计原则、在设计中常见的问题及对策进行了讨论。

关键词:综合布线系统智能建筑问题对策一、引言综合布线系统(Premises DistributedSystem,简称PDS)是建筑智能化必备的基础设施,该系统具有实用、灵活、经济、模块化和可扩充等优点,它支持电话及多种计算机数据系统,还支持会议电视、监视电视等系统,并可将建筑物内部的话音交换、智能数据处理设备及其他广义的数据通信设施相互连接起来,采用必要的设备同建筑物外部数据网络或电话局相连接,综合布线系统在整个智能建筑中相当于人类的“神经中枢”,发挥着重大作用。

如今,建筑物的布线不再是一项基本的公共设施,它不仅能够提供电讯服务,而且已成为整个通讯网络的一部分。

在实际的布线施工、测试验收过程中,由于各布线工程集成商的工程组织能力、工程实施能力和工程管理能力的差异,综合布线工程质量各不相同,综合布线系统的好坏,将直接影响系统的运行性能的高低,故而显得尤为重要。

二、系统设计原则综合布线系统的设计应遵循如下设计原则:(一)兼容性综合布线系统的首要特点是它的兼容性。

所谓兼容性是指它自身是完全独立的,与相关的应用系统相对无关,可使用于多种应用系统。

综合布线系统可将语言、数据与监控设备的信号线经过统一的规划和设计,采用相同的传输介质、信息插座、互连设备、适配器等,综合到一套标准的布线系统中进行传送。

这种布线比传统布线大为简化,可节约大量的物资、时间和空间。

(二)先进性布线系统的设计目标决定了系统必须采用当今的最先进的技术、方法和设备,既要反映当今水平,又要具有发展潜力,同时布线系统又是要在规定的时间内投入使用的,因此涉及的技术和器材必须是成熟的。

(三)开放性开放性是指能够支持任何厂家的任何网络产品,支持任何网络结构,如总线型、星型、环型等。

Datwyler Cabling Solutions AG瑞士德特威勒布线解决方案公司Datwyler Cables+Systems (Shanghai) Co., Ltd.德特威勒电缆系统(上海)有限公司精湛工艺始于1915 Excellent workmanship since 1915综合布线系统解决方案Datwyler Generic Cabling System Solutions屏蔽系统非屏蔽系统保障部件智能配线管理光纤系统页码目录德特威勒公司简介A-01U-17U-51U-114U-96U-122数据中心系统U-01德特威勒集团简介德特威勒集团于1915年在瑞士成立，全球员工近7000人，总部位于瑞士阿尔道夫。

德特威勒集团包括德特威勒控股公司和德特威勒布线解决方案公司。

近100年来，Datwyler以其专业化高品质的产品，领先世界的技术，卓越的安全环保特性，最完善的工程和服务支持闻名于欧洲和全世界。

德特威勒技术专家是国际技术委员会成员，拥有丰富的经验，对世界布线技术具有极大的影响力。

德特威勒公司与全世界的大学和综合技术学院合作，根据国际标准、致力于布线系统的持续技术创新。

德特威勒公司的布线系统在欧洲占有60%的屏蔽市场，包括德国国家铁路、德国法兰克福机场的6类屏蔽项目及瑞士联合银行的7类STP屏蔽解决方案，2006年足球世界杯主赛场－慕尼黑安联体育场、瑞士联邦大厦的7类S/FTP屏蔽解决方案、以及在瑞士电信公司的高性能数据中心完整解决方案等等。

A-01DATWYLER德特威勒电缆系统（上海）有限公司德特威勒电缆系统（上海）有限公司是由瑞士德特威勒公司投资的外商独资企业。

我们的主营业务是生产和销售综合布线系统的全系列产品。

我们拥有先进的生产设施和管理模式，采用从法国、德国和瑞士引进的世界领先的双绞线生产设备。

这些不仅保证了产品质量，提高了生产能力，而且确保了我们能够完全满足客户的要求。

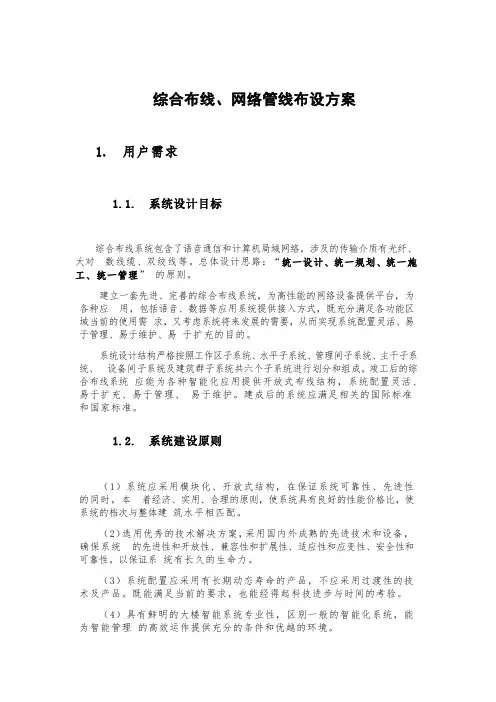

综合布线设计方案1.用户需求1.1.系统设计目标综合布线系统包含了语音通信和计算机局域网络，涉及的传输介质有光纤、大对数线缆、双绞线等。

总体设计思路：“统一设计、统一规划、统一施工、统一管理”的原则。

建立一套先进、完善的综合布线系统，为高性能的网络设备提供平台，为各种应用，包括语音、数据等应用系统提供接入方式，既充分满足各功能区域当前的使用需求，又考虑系统将来发展的需要，从而实现系统配置灵活、易于管理、易于维护、易于扩充的目的。

系统设计结构严格按照工作区子系统、水平子系统、管理间子系统、主干子系统、设备间子系统及建筑群子系统共六个子系统进行划分和组成。

竣工后的综合布线系统应能为各种智能化应用提供开放式布线结构，系统配置灵活、易于扩充、易于管理、易于维护。

建成后的系统应满足相关的国际标准和国家标准。

1.2.系统建设原则（1）系统应采用模块化、开放式结构，在保证系统可靠性、先进性的同时，本着经济、实用、合理的原则，使系统具有良好的性能价格比，使系统的档次与整体建筑水平相匹配。

（2）选用优秀的技术解决方案，采用国内外成熟的先进技术和设备，确保系统的先进性和开放性、兼容性和扩展性、适应性和应变性、安全性和可靠性。

以保证系统有长久的生命力。

（3）系统配置应采用有长期动态寿命的产品，不应采用过渡性的技术及产品。

既能满足当前的要求，也能经得起科技进步与时间的考验。

（4）具有鲜明的大楼智能系统专业性，区别一般的智能化系统，能为智能管理的高效运作提供充分的条件和优越的环境。

（5）系统整体上应达到较高水准。

1.3.设计指导思想（1）实用性：系统的规划设计与实施必须符合智能管理的实际需要，充分考虑投资的合理性。

不片面追求系统的先进性和超前性，以防止造成投资的浪费。

根据本工程实际情况，明确服务功能和服务对象，通过功能需求和投资分析，制订出合理的方案，设计一步到位、确保主要功能的实现。

（2）可靠性：系统应达到本“技术文件要求”的功能，并具有长期稳定工作的能力。

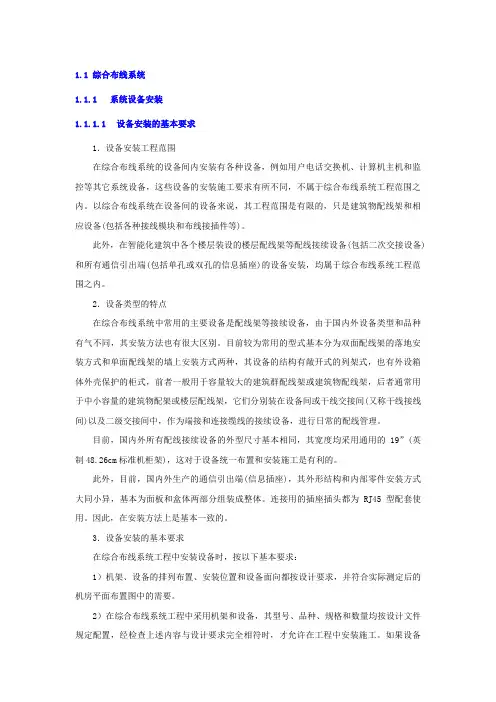

1.1综合布线系统1.1.1系统设备安装1.1.1.1设备安装的基本要求1．设备安装工程范围在综合布线系统的设备间内安装有各种设备，例如用户电话交换机、计算机主机和监控等其它系统设备，这些设备的安装施工要求有所不同，不属于综合布线系统工程范围之内。

以综合布线系统在设备间的设备来说，其工程范围是有限的，只是建筑物配线架和相应设备(包括各种接线模块和布线接插件等)。

此外，在智能化建筑中各个楼层装设的楼层配线架等配线接续设备(包括二次交接设备)和所有通信引出端(包括单孔或双孔的信息插座)的设备安装，均属于综合布线系统工程范围之内。

2．设备类型的特点在综合布线系统中常用的主要设备是配线架等接续设备，由于国内外设备类型和品种有气不同，其安装方法也有很大区别。

目前较为常用的型式基本分为双面配线架的落地安装方式和单面配线架的墙上安装方式两种，其设备的结构有敞开式的列架式，也有外设箱体外壳保护的柜式，前者一般用于容量较大的建筑群配线架或建筑物配线架，后者通常用于中小容量的建筑物配架或楼层配线架，它们分别装在设备间或干线交接间(又称干线接线间)以及二级交接间中，作为端接和连接缆线的接续设备，进行日常的配线管理。

目前，国内外所有配线接续设备的外型尺寸基本相同，其宽度均采用通用的19”(英制48.26cm标准机柜架)，这对于设备统一布置和安装施工是有利的。

此外，目前，国内外生产的通信引出端(信息插座)，其外形结构和内部零件安装方式大同小异，基本为面板和盒体两部分组装成整体。

连接用的插座插头都为RJ45型配套使用。

因此，在安装方法上是基本一致的。

3．设备安装的基本要求在综合布线系统工程中安装设备时，按以下基本要求：1）机架、设备的排列布置、安装位置和设备面向都按设计要求，并符合实际测定后的机房平面布置图中的需要。

2）在综合布线系统工程中采用机架和设备，其型号、品种、规格和数量均按设计文件规定配置，经检查上述内容与设计要求完全相符时，才允许在工程中安装施工。

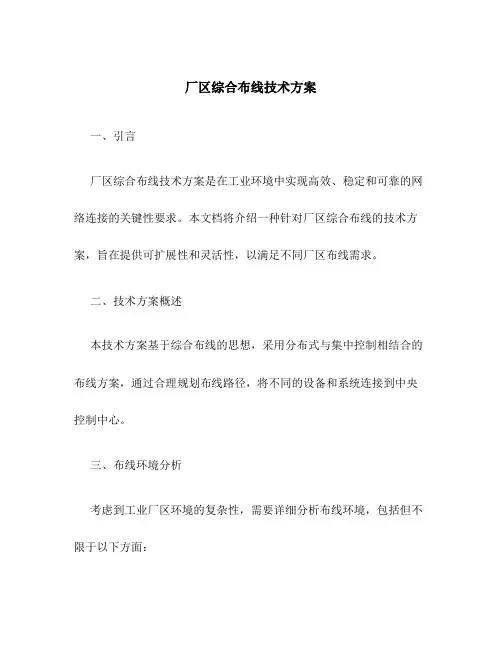

厂区综合布线技术方案一、引言厂区综合布线技术方案是在工业环境中实现高效、稳定和可靠的网络连接的关键性要求。

本文档将介绍一种针对厂区综合布线的技术方案，旨在提供可扩展性和灵活性，以满足不同厂区布线需求。

二、技术方案概述本技术方案基于综合布线的思想，采用分布式与集中控制相结合的布线方案，通过合理规划布线路径，将不同的设备和系统连接到中央控制中心。

三、布线环境分析考虑到工业厂区环境的复杂性，需要详细分析布线环境，包括但不限于以下方面：1.环境温度和湿度：厂区环境通常具有高温、高湿的特点，布线材料和设备要能够适应此特殊环境。

2.防尘和防水能力：布线系统应具备一定的防尘和防水能力，以确保设备的正常运行。

3.电磁干扰：厂区内可能存在较强的电磁干扰源，布线系统需要具备一定的抗干扰能力。

4.布线范围和设备数量：根据实际需求，确定布线范围和需要连接的设备数量。

四、布线设计方案在布线设计方案中，需要考虑以下几个关键因素：1.布线路径规划：根据设备的位置和功能需求，合理规划布线路径，避免布线交叉和过长路径。

2.网络拓扑结构：选择适当的网络拓扑结构，例如星型、总线型或者环型拓扑结构，以及层次化的拓扑结构。

3.网络设备选择：选择适用于工业环境的防尘、防水、抗干扰的网络设备，如交换机、路由器和防火墙。

4.电缆选择：选择适用于工业环境的高质量电缆，如光纤、双绞线和同轴电缆，并确保电缆长度和性能满足需求。

5.安全性设计：在布线设计中，要考虑数据的安全性，使用网络安全技术，如VPN和防火墙，保护数据的传输和存储安全。

五、布线施工与维护布线施工是整个布线方案中的关键环节，需要注意以下几个方面：1.施工过程：根据设计方案进行布线施工，确保布线的质量和连接的可靠性。

2.标识和记录：对每条布线进行标识和记录，以便后期维护和故障排除。

3.维护计划：制定定期维护计划，包括检查电缆连接、设备状态和软件升级等。

4.故障排除：建立故障排除机制，及时解决布线中出现的问题，保障整个系统的正常运行。

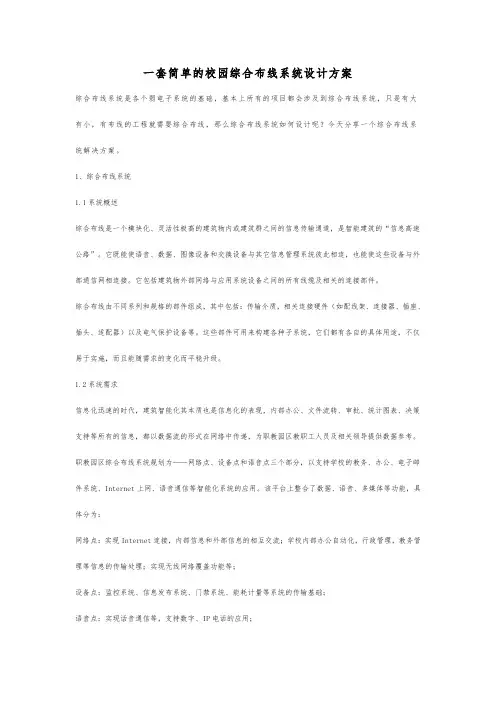

一套简单的校园综合布线系统设计方案综合布线系统是各个弱电子系统的基础，基本上所有的项目都会涉及到综合布线系统，只是有大有小，有布线的工程就需要综合布线，那么综合布线系统如何设计呢？今天分享一个综合布线系统解决方案。

1、综合布线系统1.1系统概述综合布线是一个模块化、灵活性极高的建筑物内或建筑群之间的信息传输通道，是智能建筑的“信息高速公路”。

它既能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连，也能使这些设备与外部通信网相连接。

它包括建筑物外部网络与应用系统设备之间的所有线缆及相关的连接部件。

综合布线由不同系列和规格的部件组成，其中包括：传输介质，相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等。

这些部件可用来构建各种子系统，它们都有各自的具体用途，不仅易于实施，而且能随需求的变化而平稳升级。

1.2系统需求信息化迅速的时代，建筑智能化其本质也是信息化的表现，内部办公、文件流转、审批、统计图表、决策支持等所有的信息，都以数据流的形式在网络中传递，为职教园区教职工人员及相关领导提供数据参考。

职教园区综合布线系统规划为——网络点、设备点和语音点三个部分，以支持学校的教务、办公、电子邮件系统、Internet上网、语音通信等智能化系统的应用。

该平台上整合了数据、语音、多媒体等功能，具体分为：网络点：实现Internet连接，内部信息和外部信息的相互交流；学校内部办公自动化，行政管理，教务管理等信息的传输处理；实现无线网络覆盖功能等；设备点：监控系统、信息发布系统、门禁系统、能耗计量等系统的传输基础；语音点：实现话音通信等，支持数字、IP电话的应用；以上布线系统，既为一套系统，又相互独立，实现物理隔离。

1.3布点原则本次设计，每间教室（或实训室等教学房间）配置2个网络点，办公室每工位配置1个网络点（按照6个平方一个工位设计），4~5个工位配置1个语音点，学生宿舍楼，每间宿舍配置2个信息点，职工宿舍每间配置1个网络点1个语音点，计算机教室、电子阅览室等房间预留光纤点，其余区域根据实际情况设置信息点位；整个园区无线全覆盖。
