建筑电气技术第1章 建筑电气基础知识及电气识图

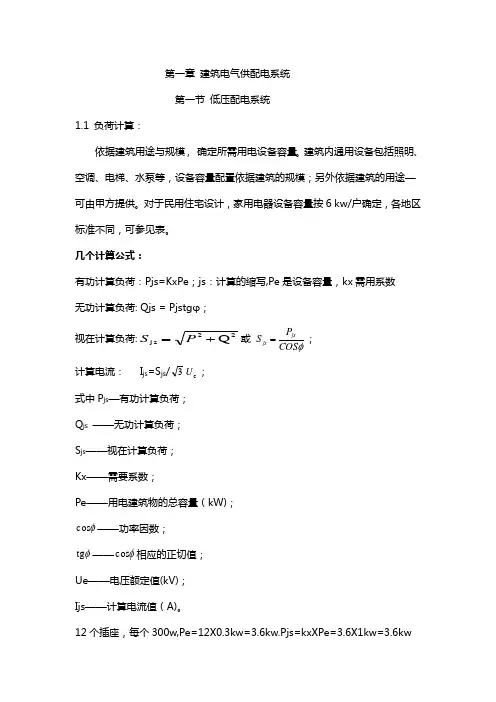

第一章 建筑电气供配电系统 第一节 低压配电系统 1.1 负荷计算：依据建筑用途与规模， 确定所需用电设备容量。

建筑内通用设备包括照明、空调、电梯、水泵等，设备容量配置依据建筑的规模；另外依据建筑的用途— 可由甲方提供。

对于民用住宅设计，家用电器设备容量按6 kw/户确定，各地区标准不同，可参见表。

几个计算公式：有功计算负荷：Pjs=KxPe ；js ：计算的缩写,Pe 是设备容量，kx 需用系数 无功计算负荷: Qjs = Pjstg φ； 视在计算负荷:22js Q +=P S 或φCOS P S js js =；计算电流： I js =S js /3e U ； 式中P js —有功计算负荷； Q js ——无功计算负荷； S js ——视在计算负荷； Kx ——需要系数；Pe ——用电建筑物的总容量（kW)；φcos ——功率因数；φtg ——φcos 相应的正切值； Ue ——电压额定值(kV)； Ijs ——计算电流值（A)。

12个插座，每个300w,Pe=12X0.3kw=3.6kw.Pjs=kxXPe=3.6X1kw=3.6kwφCOS P S js js ==3.6/0.85=4.23KVA,I js =S js /3e U =4.23X1000/3X380=6.44A在负荷计算中，需要系数的选取要依据建筑的用途和建筑的规模，表1-2〜表1-4给出了民用建筑设计常用需要系数的选取。

1.2 低压开关设备的选择经过负荷计算出计算电流Ijs 后，根据计算电流值选择配电开关设备和导线截面。

低压断路器的选择，应满足两个条件:1) 低压断路器的额定电压应不小于线路的额定电压；2) 低压断路器的额定电流应大于1.2~2倍计算电流，小于导线的载流值。

典型断路器型号含义如下：产品型号 TIB1-63C25的含义：TIB1是TCL 的断路器型号是单极性的，TIB1L （断开插座）是双极性的，最大允许额定电流63A ，脱扣电流25A ，是C 曲线微型断路，用于保护普通负载和配电线缆，具体选择什么曲线的请大家参考——。

目录一建筑电气工程图基本知识 (2)（一）、建筑电气工程施工图概念 (2)（二）、建筑电气工程图的类别 (2)（三）、建筑电气工程施工图的组成 (3)二电气工程图的识读 (3)（一）、常用的文字符号及图形符号 (3)（二）、读图的方法和步骤 (4)（一）、模拟项目图纸组成 (18)（二）、电力系统的组成 (18)（三）、总干线 (18)（四）、配电系统识读 (18)（五）、平面图 (19)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。

电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。

（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。

（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。

（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

系统图包括供配电系统图（强电系统图）、弱电系统图。

供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。

强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。

弱电系统图是表示元器件的连接关系。

包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。

2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

目录一建筑电气工程图基本知识 (2)（一）、建筑电气工程施工图概念 (2)（二）、建筑电气工程图的类别 (3)（三）、建筑电气工程施工图的组成 (3)二电气工程图的识读 (4)（一）、常用的文字符号及图形符号 (4)（二）、读图的方法和步骤 (6)（一）、模拟项目图纸组成 (21)（二）、电力系统的组成 (21)（三）、总干线 (21)（四）、配电系统识读 (21)（五）、平面图 (23)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。

电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。

（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。

（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。

（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

系统图包括供配电系统图（强电系统图）、弱电系统图。

供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。

强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。

弱电系统图是表示元器件的连接关系。

包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。

2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

建筑电气工程图基本知识及识图HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】目录一建筑电气工程图基本知识 (1)（一）、建筑电气工程施工图概念 (1)（二）、建筑电气工程图的类别 (1)（三）、建筑电气工程施工图的组成 (2)二电气工程图的识读 (2)（一）、常用的文字符号及图形符号 (2)（二）、读图的方法和步骤 (3)（一）、模拟项目图纸组成 (17)（二）、电力系统的组成 (17)（三）、总干线 (17)（四）、配电系统识读 (17)（五）、平面图 (18)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。

电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。

（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。

（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。

（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

系统图包括供配电系统图（强电系统图）、弱电系统图。

供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。

强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。

弱电系统图是表示元器件的连接关系。

包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。

2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

建筑电气识图基础知识，初学者必备建筑电气从广义来讲是以建筑为平台，以电气技术为平台手段，在有限空间内，为创造人性化生活环境的一门应用学科。

从狭义来讲就是在建筑中，利用现代先进的科学理论及电气技术（含电力技术，信息技术以及智能化技术等），创造一个人性化生活环境的电气系统，统称范围建筑电气。

电气设计平面图主要用来表示电源进户装置、照明配电箱、灯具、插座、开关等电气设备的数量、型号规格、安装位置、安装高度，表示照明线路的敷设位置、敷设方式、敷设路径、导线的型号规格等。

（1）电气施工图的识读设计说明：设计说明是一套图纸的灵魂，起到了总纲挈领的作用，通过设计说明，可以参透一个设计的设计思想。

（设计说明）系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

（系统图）平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

是表示装置、器具、线路具体平面位置的图纸。

（平面图）（2）常用的图形、符号及解析（强电图例-1）（强电图例-2）（强电图例-3）（弱电图例-1）（弱电图例-2）（弱电图例-3）（弱电图例-4）（3）电线电缆的敷设方式（4）照明灯具的安装（5）电缆、电线和母线的认识电缆分类：•电力电缆：用于传输电能如：YJV•控制电缆：用于传输控制电流；常用控制电缆：KVV KVLV•通信电缆：用于传输信号和数据①电话电缆：HYY HYV②同轴射频电缆：STV-75-4电线/缆型号字母含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

B－平型（扁形）。

S－双绞型。

F－耐高温P－编织屏蔽Y—预制型、一般省略，或聚烯烃护套母线：主要用于高低压配电所①TMY：硬铜母线②LMY：硬铝母线（6）设备、导线标注方式（标注-1）（标注-2）（标注-3）。

建筑电器知识点总结图表一、建筑电器概述建筑电器是指建筑物内安装的电气设备，目的是为了满足建筑物的用电需求，包括照明、插座、通风、空调、消防系统等。

建筑电器主要包括以下几个方面的内容：1. 照明系统2. 插座系统3. 通风系统4. 空调系统5. 消防系统二、照明系统照明系统是建筑电器中的一个重要组成部分，其作用是为建筑物提供适当的照明。

照明系统的知识点主要包括以下几个方面：1. 照明设计2. 照明灯具3. 照明控制三、插座系统插座系统是为了满足电气设备的供电需求而设置的，其主要特点是电气安全性和使用便利性。

插座系统的知识点主要包括以下几个方面：1. 插座设计2. 插座安装3. 插座使用四、通风系统通风系统是为了保证建筑物内空气流通和质量而设置的，其主要作用是调节室内温度和湿度，排除室内有害气体。

通风系统的知识点主要包括以下几个方面：1. 通风设计2. 通风设备3. 通风管道五、空调系统空调系统是为了调节建筑物内空气温度和湿度而设置的，其主要作用是为建筑物提供舒适的室内环境。

空调系统的知识点主要包括以下几个方面：1. 空调设计2. 空调设备3. 空调管道六、消防系统消防系统是为了预防和控制火灾而设置的，其主要作用是保护建筑物的安全。

消防系统的知识点主要包括以下几个方面：1. 消防设备2. 消防通道3. 消防应急通信综上所述，建筑电器知识点主要涉及到照明系统、插座系统、通风系统、空调系统和消防系统等内容。

建筑电器的设计和安装需要综合考虑建筑物的结构特点和功能需求，以保证电气设备的安全性和可靠性。

同时，建筑电器的使用和维护也需要遵守相关的标准和规范，以确保建筑物的安全和舒适。
