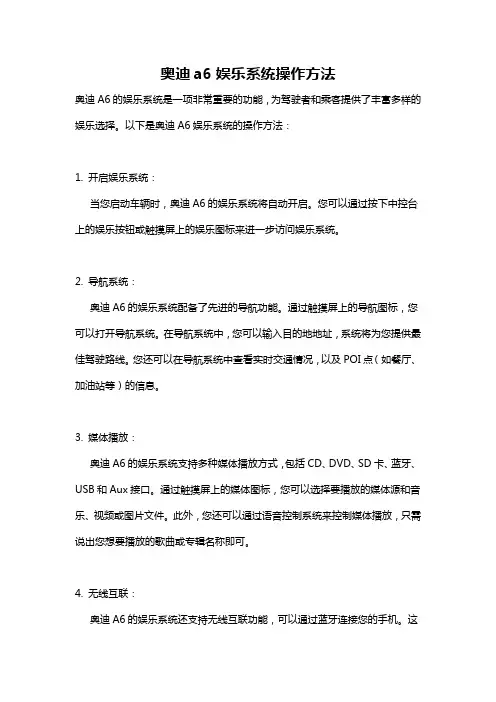

奥迪a6操作说明书篇一：奥迪A6使用手册_导航导航系统操作使用简要说明1选择””进入“导航功能”屏幕显示通过个和实现导航功能①目的地②路径③存储功能④导航信息2 “目的地”通过该功能选择目的地具体方法如图所示⑴拼音查询à进入“名称”选项à通过选择拼音的第一个字母确定à如果符合拼写的条目过多可以通过“省份”和“类别”进一步细分à当符合要求的条目已经很少可以进入“开始搜索”确定目的地3à按下旋钮选择目的地à按下旋钮选择“开始导航”还是“5条不同路线”“演示模式”⑵分类查询à明确要选择的信息例如“宾馆酒店”à所在的省份和城市例如“吉林省长春市”4à确定目的地开始导航⑶电话号码查询从区号开始包括主要的公共设施⑷地址查询à选择城区例如绿园区à选择街道明例如静安路5à选择与第一条街道相交的街道明例如和平大街à确定交叉路口为目的地开始导航⑸记忆点查询将一些地方设定为记忆点便于快速确定目的地具体设定方法参照“存储功能”⑹邮政编码查询6“路径”à在选定的目的地中间可以最多增加5个其它目的地定义为“中途停留点”方法类是目的地选择à可以删除已经选定的目的地à调整“中途停留点”/“目的地”的顺序”à指定任意两个“中途停留点”/“目的地”之间的路线7 à列出所有经过道路的信息“存储功能”“导航信息”现实当前收到多少颗卫星信号到达目的地距离和时间8选择“”进入导航相关设置31地图视角定义地图方向和背景颜色32导航条件定义导航过程中的各种相关功能33所在地修正校正车辆的实际位置34删除目的地纪录删除曾经去过的目的地记录35地图显示内容在地图上可以显示用户感兴趣的信息最多可以选择5种36版本信息现实地图版本信息篇二：AUDI_A6_导航的使用简易说明车辆发动机启动后（一定要发动机启动后，否则会造成蓄电池亏电，多次后蓄电池寿命会缩短），按⑤区域中的NAV键图1进入导航界面图2按图1中②区域左下角键，进入“目的地”选项图3(1) 可以通过“特殊目的地”、“地址”、“邮政编码”设置目的地(2) 设置的目的地可以在提示的选项中进行“存储”，存储的类型可以设置为“家”或其它模式(3) 存储的地址可以在“家”或“记忆点”中调出通过语音功能激活导航：在娱乐系统激活后，可以按上图中的①键激活语音功能直接语音输入“导航回家”或“导航”进入图2界面语音输入“记忆点”，就会把存储的地点信息调出，通过MMI旋钮⑦即可选择导航目的，激活导航功能篇三：Audi A6L 2.4操作手册安全气囊系统描述安全气囊系统一般说明安全气囊是整个被动安全防护体系的一部分安全气囊系统是对三点式安全带的补充，它在较严重的正面碰撞事故中，可以对驾驶员和副驾驶员的头部和胸部提供额外的保护。

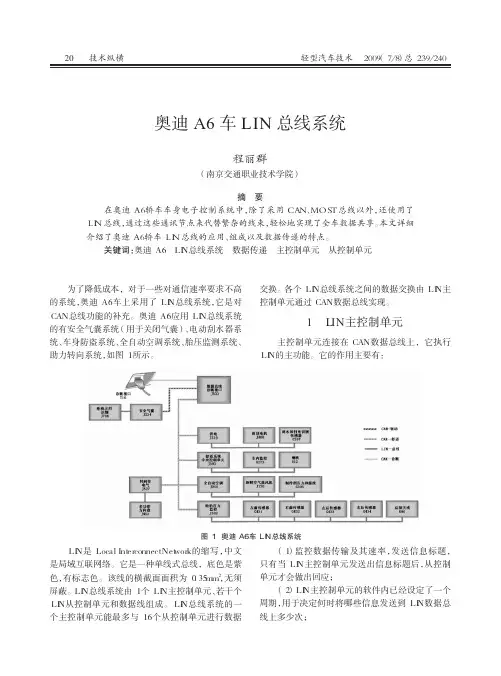

程丽群（南京交通职业技术学院）摘要在奥迪Ａ６轿车车身电子控制系统中，除了采用ＣＡＮ、ＭＯＳＴ总线以外，还使用了ＬＩＮ总线，通过这些通讯节点来代替繁杂的线束，轻松地实现了全车数据共享。
本文详细介绍了奥迪Ａ６轿车ＬＩＮ总线的应用、组成以及数据传递的特点。
关键词：奥迪Ａ６ＬＩＮ总线系统数据传递主控制单元从控制单元奥迪A6车LIN 总线系统为了降低成本，对于一些对通信速率要求不高的系统，奥迪Ａ６车上采用了ＬＩＮ总线系统，它是对ＣＡＮ总线功能的补充。
奥迪Ａ６应用ＬＩＮ总线系统的有安全气囊系统（用于关闭气囊）、电动刮水器系统、车身防盗系统、全自动空调系统、胎压监测系统、助力转向系统，如图１所示。
ＬＩＮ是ＬｏｃａｌＩｎｔｅｒｃｏｎｎｅｃｔＮｅｔｗｏｒｋ的缩写，中文是局域互联网络。
它是一种单线式总线，底色是紫色，有标志色。
该线的横截面面积为０．３５ｍｍ２，无须屏蔽。
ＬＩＮ总线系统由１个ＬＩＮ主控制单元、若干个ＬＩＮ从控制单元和数据线组成。
ＬＩＮ总线系统的一个主控制单元能最多与１６个从控制单元进行数据交换。
各个ＬＩＮ总线系统之间的数据交换由ＬＩＮ主控制单元通过ＣＡＮ数据总线实现。
主控制单元连接在ＣＡＮ数据总线上，它执行ＬＩＮ的主功能。
它的作用主要有：（１）监控数据传输及其速率，发送信息标题，只有当ＬＩＮ主控制单元发送出信息标题后，从控制单元才会做出回应；（２）ＬＩＮ主控制单元的软件内已经设定了一个周期，用于决定何时将哪些信息发送到ＬＩＮ数据总线上多少次；1L IN 主控制单元图１奥迪Ａ６车ＬＩＮ总线系统（３）ＬＩＮ主控制单元在ＬＩＮ数据总线系统的ＬＩＮ从控制单元与ＣＡＮ总线之间起“翻译”作用，它是ＬＩＮ总线系统中唯一与ＣＡＮ数据总线相连的控制单元；（４）ＬＩＮ从控制单元的自诊断（测量数据块、执行器测试、设定、故障存储器查询）在ＬＩＮ主控制单元的地址的帮助被读出和激活。
ＬＩＮ主控制单元包括供电控制单元Ｊ５１９、舒适系统中央控制单元Ｊ３９３、全自动空调控制单元Ｊ２５５、轮胎压力监测控制单元Ｊ５０２、转向柱电气控制单元Ｊ５２７、安全气囊控制单元Ｊ２３４。
![（五）奥迪A6轿车总线系统_汽车舒适与安全系统检修（第2版）_[共10页]](https://img.taocdn.com/s1/m/58b33ecc6bd97f192379e997.png)

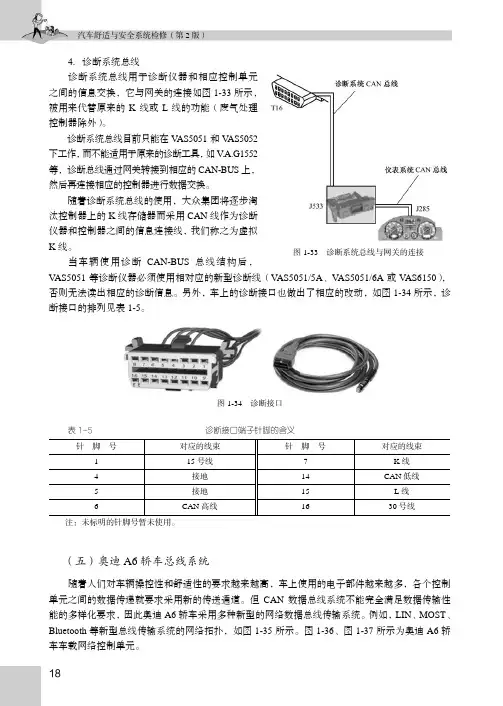

汽车舒适与安全系统检修（第2版）18 4．诊断系统总线诊断系统总线用于诊断仪器和相应控制单元之间的信息交换，它与网关的连接如图1-33所示，被用来代替原来的K线或L线的功能（废气处理控制器除外）。
诊断系统总线目前只能在V AS5051和V AS5052下工作，而不能适用于原来的诊断工具，如V.A.G1552等，诊断总线通过网关转接到相应的CAN-BUS上，然后再连接相应的控制器进行数据交换。
随着诊断系统总线的使用，大众集团将逐步淘汰控制器上的K线存储器而采用CAN线作为诊断仪器和控制器之间的信息连接线，我们称之为虚拟K线。
当车辆使用诊断CAN-BUS总线结构后，V AS5051等诊断仪器必须使用相对应的新型诊断线（VAS5051/5A、V AS5051/6A或VAS6150），否则无法读出相应的诊断信息。
另外，车上的诊断接口也做出了相应的改动，如图1-34所示，诊断接口的排列见表1-5。
图1-34诊断接口表1-5 诊断接口端子针脚的含义注：未标明的针脚号暂未使用。
（五）奥迪A6轿车总线系统随着人们对车辆操控性和舒适性的要求越来越高，车上使用的电子部件越来越多，各个控制单元之间的数据传递就要求采用新的传送通道。
但CAN数据总线系统不能完全满足数据传输性能的多样化要求，因此奥迪A6轿车采用多种新型的网络数据总线传输系统。

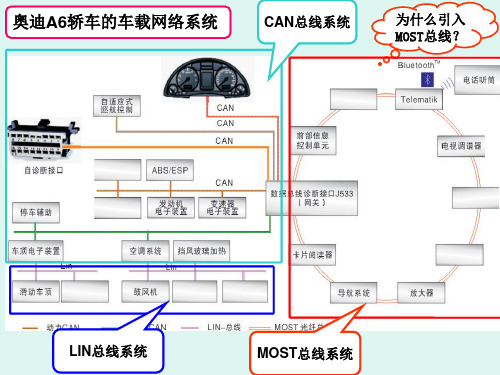

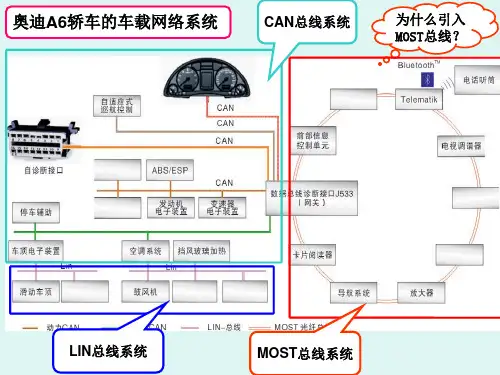

例如，LIN、MOST、Bluetooth等新型总线传输系统的网络拓扑，如图1-35所示。
图1-36、图1-37所示为奥迪A6轿车车载网络控制单元。
图1-33诊断系统总线与网关的连接项目一 汽车总线系统检测19图1-35 奥迪A 6轿车车载网络拓扑图。

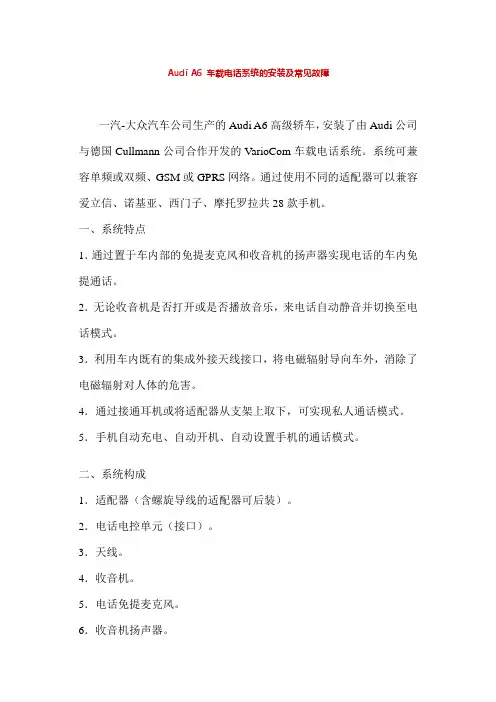

Audi A6 车载电话系统的安装及常见故障一汽-大众汽车公司生产的Audi A6高级轿车，安装了由Audi公司与德国Cullmann公司合作开发的VarioCom车载电话系统。
系统可兼容单频或双频、GSM或GPRS网络。
通过使用不同的适配器可以兼容爱立信、诺基亚、西门子、摩托罗拉共28款手机。
一、系统特点1．通过置于车内部的免提麦克风和收音机的扬声器实现电话的车内免提通话。
2．无论收音机是否打开或是否播放音乐，来电话自动静音并切换至电话模式。
3．利用车内既有的集成外接天线接口，将电磁辐射导向车外，消除了电磁辐射对人体的危害。
4．通过接通耳机或将适配器从支架上取下，可实现私人通话模式。
5．手机自动充电、自动开机、自动设置手机的通话模式。
二、系统构成1．适配器（含螺旋导线的适配器可后装）。
2．电话电控单元（接口）。
3．天线。
4．收音机。
5．电话免提麦克风。
6．收音机扬声器。
三、电路图A/＋：电瓶正极；A/－：电瓶负极；D/15：点火开关“ON”档；S8-5A：保险丝支架上8号保险，额定容量5安培；S5-10A：保险丝支架上5号保险，额定容量10安培；J218 T32/3 V-Signal：来自仪表32孔兰色插头第3号脚的车速信号；J218 T32/20 58s：来自仪表32孔兰色插头第20号脚的开关照明信号；J412：电话电控单元；R：收音机；R38：电话麦克风；R51：收音机/电话/停车加热装置天线；R54：电话适配器；R86：放大器；T10z/1：收音机10孔红色插头第1脚；T10z/3：收音机10孔红色插头第3脚；T10z/4：收音机10孔红色插头第4脚。
四、系统的安装汽车在出厂时，已经安装了车载电话准备系统。
安装时将适配器装入预留在中央扶手座内的支架上，将螺旋电缆插入中央扶手座下方的插座即可。
五、对系统进行设定适配器安装完毕后，须立即对系统进行初始化。
1．打开点火开关，收音机被静音，收音机显示屏上出现“PHONE”或类似字样。
