网元的概念及其作用

网元的名词解释随着信息技术的不断发展和应用，网络通信领域的相关概念日益涌现。

在网络通信技术中，网元是其中一个重要概念。

本文将对网元进行详细解释，探讨其定义、作用、特点以及在网络通信中的应用。

一、网元的定义网元，全称为网络元素，是指网络中的节点设备或模块，用于实现网络通信和资源交换的功能。

它可以是一个独立的设备，也可以是一部分设备或模块的集合。

一般来说，网元是构成网络的基本组成单位，具备独立管理和控制能力。

不同类型的网元在网络中承担不同的功能和角色。

二、网元的作用1. 提供通信接口：网元在网络中起到桥梁的作用，连接不同节点和设备，实现数据的传输和交换。

它提供了各种通信接口，可以连接不同协议、不同封装方式的设备。

2. 控制和管理网络资源：网元具备独立的管理和控制能力，能够对自身所在的网络资源进行监控、配置和管理。

它通过控制信令和数据流向，实现对网络资源的分配和优化。

3. 支持业务处理：不同类型的网元可以提供不同的服务和功能，以支持特定的业务处理需求。

例如，路由器网元用于实现数据包的转发和路径选择，交换机网元用于实现局域网内的数据交换。

4. 支持安全防护：随着网络攻击的不断增加，网元扮演着保护网络安全的角色。

它可以通过安全认证和访问控制等机制，对网络数据进行合法性验证和过滤，保护网络免受恶意攻击。

三、网元的特点1. 分布式和互联性：网元通常分布在整个网络中的不同位置，通过各种网络通信手段进行互连。

它们之间可以进行协作和通信，实现网络资源的共享和协调。

2. 可编程和可扩展性：网元具备可编程性，可以根据需求进行定制和配置，灵活适应不同的网络环境和需求。

此外，网元还具备可扩展性，可以根据网络规模的变化进行扩展和升级。

3. 自主管理和控制：网元具备独立的管理和控制能力，可以对自身所在的网络资源进行监控和管理。

它们可以通过自主的决策和操作，使网络资源得到合理的配置和利用。

四、网元在网络通信中的应用1. 传统电信网络：在传统的电信网络中，网元扮演着关键角色。

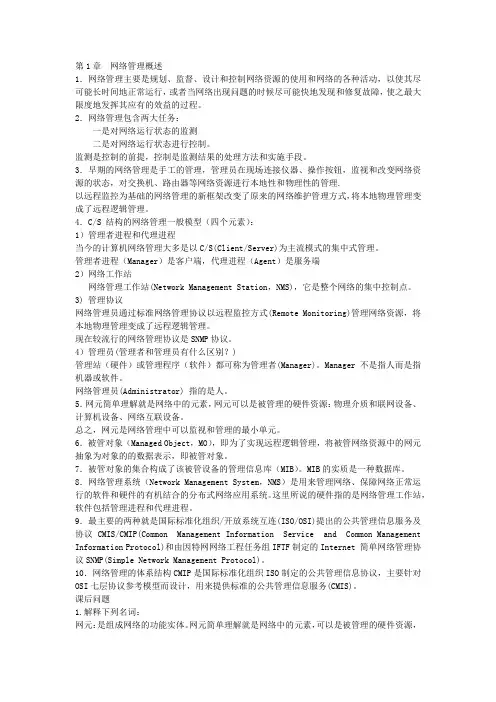

第1章网络管理概述1．网络管理主要是规划、监督、设计和控制网络资源的使用和网络的各种活动，以使其尽可能长时间地正常运行，或者当网络出现问题的时候尽可能快地发现和修复故障，使之最大限度地发挥其应有的效益的过程。

2．网络管理包含两大任务：一是对网络运行状态的监测二是对网络运行状态进行控制。

监测是控制的前提，控制是监测结果的处理方法和实施手段。

3．早期的网络管理是手工的管理，管理员在现场连接仪器、操作按钮，监视和改变网络资源的状态，对交换机、路由器等网络资源进行本地性和物理性的管理.以远程监控为基础的网络管理的新框架改变了原来的网络维护管理方式，将本地物理管理变成了远程逻辑管理。

4．C/S 结构的网络管理一般模型（四个元素）：1）管理者进程和代理进程当今的计算机网络管理大多是以C/S(Client/Server)为主流模式的集中式管理。

管理者进程（Manager）是客户端，代理进程（Agent）是服务端2）网络工作站网络管理工作站(Network Management Station，NMS)，它是整个网络的集中控制点。

3) 管理协议网络管理员通过标准网络管理协议以远程监控方式(Remote Monitoring)管理网络资源，将本地物理管理变成了远程逻辑管理。

现在较流行的网络管理协议是SNMP协议。

4）管理员(管理者和管理员有什么区别？)管理站（硬件）或管理程序（软件）都可称为管理者(Manager)。

Manager 不是指人而是指机器或软件。

网络管理员(Administrator) 指的是人。

5．网元简单理解就是网络中的元素，网元可以是被管理的硬件资源：物理介质和联网设备、计算机设备、网络互联设备。

总之，网元是网络管理中可以监视和管理的最小单元。

6．被管对象（Managed Object，MO），即为了实现远程逻辑管理，将被管网络资源中的网元抽象为对象的的数据表示，即被管对象。

7．被管对象的集合构成了该被管设备的管理信息库（MIB）。

LTE学习总结—网元功能LTE（Long Term Evolution）是一种高速无线通信技术，为实现更快的数据传输速度和更稳定的通信质量，其核心是网元功能。

网元功能是指在LTE系统中负责数据传输和信号处理的各种设备和模块。

通过对网元功能的学习，我深刻理解了其重要性和作用。

现将我的学习总结如下：首先，网元功能是LTE系统中的核心组成部分之一、在LTE系统中，网元功能包括基站控制器（BSC）、基站传输控制器（RNC）、多媒体网关（MGW）、分组控制器（PC）等。

这些设备和模块负责数据传输、信道分配、无线资源管理等核心功能，确保了数据的高效传输和通信质量的稳定。

其次，网元功能在LTE系统中扮演着重要的角色。

通过学习，我了解到网元功能是实现LTE系统高速数据传输和无线通信的关键环节。

网元功能负责数据的编码和解码、信道的分配和调度、干扰的控制和消除等关键功能，是保证LTE系统性能和效率的重要保障。

另外，网元功能的实现需要掌握一系列的知识和技术。

在学习过程中，我了解到网元功能的实现需要掌握LTE系统的基本原理、无线传输技术、信道编码技术等相关知识。

同时，还需要掌握一系列的通信协议和标准，包括MAC（Medium Access Control）协议、RLC（Radio Link Control）协议、PDCP（Packet Data Convergence Protocol）协议等。

这些知识和技术的掌握对于正确实现网元功能是至关重要的。

在学习过程中，我还了解到LTE系统中的网元功能还涉及到一些新的技术和概念。

例如，LTE系统中引入了OFDM（Orthogonal Frequency Division Multiplexing）技术，通过将信号分成多个子信道并采用不同频率进行传输，提高了系统的传输速度和抗干扰能力。

此外，还引入了MIMO（Multiple-Input Multiple-Output）技术，通过同时使用多个天线进行数据传输和接收，提高了系统的容量、吞吐量和覆盖范围。

1、网元的概念及其作用`GSM系统模型1.1专业术语解释GSM——GOBLE SYSTEM FOR MOBILE COMMUNICATION全球移动通信系统SS——SWITCHING SYSTEM交换系统BSS——BASE STATION SYSTEM基站系统BSC——BASE STATION CONTROLLER基站控制器OMC——OPERATION AND MAINTENANCE CENTER操作维护中心OSS——OPERATION AND SUPPORT SYSTEM操作支持系统ISDN——INTEGRATED SERVICE DIGITAL NETWORK综合业务数字网PLMN——PUBLIC LAND MOBILE NETWORK共用陆地移动网HPLMN——HOME PUBLIC LAND MOBILE NETWORK国内共用陆地移动网PSTN——PUBLIC SWITCH ING TELECOMMUNICATE NETWORK 共用电话交换网PSDN——PUBLIC SWITCHED DATA NETWORK共用数据交换网PSPDN——PACKET SWITCHING PUBLIC DATA NETWORK分组交换共用数据网PIN——PERSONAL IDENTITY NUMBER个人识别码HLR——HOME LOCATION REGISTER 归属位置寄存器VLR——VISITOR LOCATION REGISTER拜访位置寄存器MSC——MOBILE SERVICES SWITCHING CENTER 移动交换中心AUC——AUTHENTICATION CENTER鉴权中心EIR——EQUIPMENT IDENTITY REGISTER设备识别寄存器GMSC——GATEWAY MOBILE SERVICES SWITCHING CENTER网关MSC GIWU——GSM INTERWORKING UNIT GSM内部功能单元SC——SERVICE CENTER服务中心SMS-GMSC——SHORT MESSAGE SERVICE GATEWAY MSC短消息服务网关MSC SMS—IWMSC——SHORT MESSAGE SERVICE INTERWORKING MSC短消息互连MSC BGW——BILLING GATEWAY计费网关BSC——BASE STATION CONTROLLER基站控制器RBS——RADIO BASE STATION无线基站BTS——BASE TRANSCEIVER STATION 基站收、发信机MS——MOBILE STATION 移动台LA——LOCATION AREA位置区MIN——MOBILE INTELLIGENT NETWORK移动智能网SSP——SERVICE SWITCHING POINT业务交换点SCP——SERVICE CONTROL POINT业务控制点SIM——SUBSCRIBER IDENTIFICATION MODULE 用户识别模块SSF——SERVICE SWITSHING FUNCTION业务交换功能SCF——SERVICE CONTROL FNNCTION业务控制功能GPRS——G ENERAL PACKET RADIO SERVICE通用分组无线业务LAN----LOCAL AREA NETWORK 局域网WAN——WIDE AREA NETWORK 广域网ISP——INTERNET SERVICE PROVIDER 因特网服务提供商NSP——NETWORK SERVICE PROVIDER 网络服务提供商UMTS——UNIVERSAL MOBILE TELECOMMUNICATION SERVICE 全球移动通信业务TDMA——TIME DIVISION MULTIPLE ADRESS 时分多址FDMA——FREQUENCY DIVISION MULTIPLE ADRESS 频分多址CDMA——CODE DIVISION MULTIPLE ADRESS 码分多址OSI——OPEN SYSTEM INTERCONNECTION 开放系统互连SS7——COMMON CHANNEL SIGNALING SYSTEM NO、7七号共用信道信令系统MTP——MESSAGE TRANSFER PART消息传送部分MAP——MOBILE APPLICATION PART 移动应用部分SCCP——SIGNALING CONNECTION CONTROL PART 信令连接控制部分DDN——DIGITAL DATA NETWORK 数字数据网DNS——DOMAIN NAME SERVER域名服务器IMSI——INTERNATIONAL MOBILE STATION IDENTITY 国际移动台识别码TMSI——TEMPERARY MOBILE STATION IDENTITY 临时移动台识别码TCP/IP——TRANSFER CONTRAL PROTOCOL/INTERNET PROTOCOL传输控制协议/因特网协议PCM——PULSE CODE MODULATION 脉冲编码调制SDH——SYNCHRONOUS DIGITAL HIERARCHY 同步数字系列STM——SYNCHRONOUS TRANSPORT MODULE 同步传输模式HSCSD——HIGH SPEED CIRCUIT SWITCHING DATA高速电路交换数据ATM——ASYNCHONOUS TRANSFER MODE 异步传输模式Kc——CIPHERING KEY 密钥Ki——SUBSCRIBER AUTHENTICATION KEY 用户鉴权密码QOS——QUALITY OF SERVICE 服务质量WAP——WIRLESS APPLICATION PROTOCOL 无线应用协议CDR——CALL DETAIL RECORD通话明细记录1.2 GSM基本上可分为三部分：交换系统（SS）、基站系统（BSS）和操作维护子系统（OSS）（1）、交换系统（SS）交换系统包括下列功能单元:移动业务交换中心(MSC)拜访位置寄存器(VLR)归属位置寄存器(HLR)鉴权中心(AUC)设备识别寄存器(EIR)入口移动交换中心(GMSC)●MSC：一个MSC控制多个基站控制器，它控制移动用户自、至PSTN、ISDN、PLMN、公用数据网的呼叫。

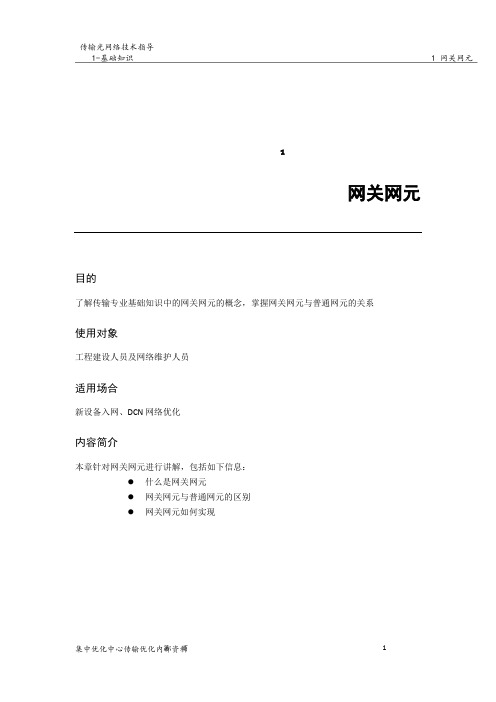

1 网关网元
目的
了解传输专业基础知识中的网关网元的概念，掌握网关网元与普通网元的关系
使用对象
工程建设人员及网络维护人员
适用场合
新设备入网、DCN网络优化
内容简介
本章针对网关网元进行讲解，包括如下信息：
●什么是网关网元
●网关网元与普通网元的区别
●网关网元如何实现
知识讲解
1.1.1 网元类型的分类（网关网元与非网关网元)
1.1.2 网关网元参数
1.1.3 网管、网关网元、普通网元的关系图
（1）网关网元与普通网元的区别在于网关网元为所有普通网元提供数据的输入与输出。

（2）所有网管数据的下发都必须通过网关网元进行派发，网元数据必须通过网关网元进行上报。

（3）网关网元即网管可以直接PING通的网关，与网管之间有直接访问关系的网元。

（4）直接访问可以是一条物理的网元，也可以是通过SDH、PTN、波分等传输网进行实现的虚拟的路由。

（5）一台普通网元可以有两个网关网元，两个网关网元之间进行主备用设置。

1.1.4 网关网元与普通网元在网管上的显示
1.1.5 DCN管理里的主备用网关
1.1.6 DCN管理里的网关网元的显示。

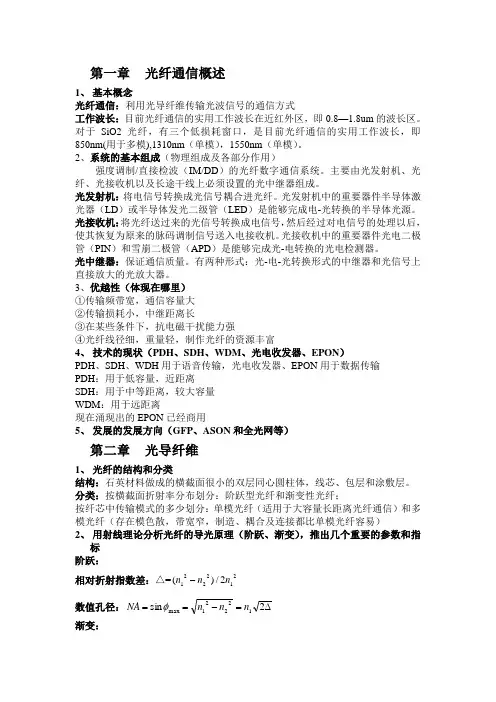

第一章 光纤通信概述1、 基本概念光纤通信：利用光导纤维传输光波信号的通信方式工作波长：目前光纤通信的实用工作波长在近红外区，即0.8—1.8um 的波长区。

对于SiO2光纤，有三个低损耗窗口，是目前光纤通信的实用工作波长，即850nm(用于多模),1310nm （单模），1550nm （单模）。

2、系统的基本组成（物理组成及各部分作用）强度调制/直接检波（IM/DD ）的光纤数字通信系统。

主要由光发射机、光纤、光接收机以及长途干线上必须设置的光中继器组成。

光发射机：将电信号转换成光信号耦合进光纤。

光发射机中的重要器件半导体激光器（LD ）或半导体发光二级管（LED ）是能够完成电-光转换的半导体光源。

光接收机：将光纤送过来的光信号转换成电信号，然后经过对电信号的处理以后，使其恢复为原来的脉码调制信号送入电接收机。

光接收机中的重要器件光电二极管（PIN ）和雪崩二极管（APD ）是能够完成光-电转换的光电检测器。

光中继器：保证通信质量。

有两种形式：光-电-光转换形式的中继器和光信号上直接放大的光放大器。

3、优越性（体现在哪里）①传输频带宽，通信容量大②传输损耗小，中继距离长③在某些条件下，抗电磁干扰能力强④光纤线径细，重量轻，制作光纤的资源丰富4、 技术的现状（PDH 、SDH 、WDM 、光电收发器、EPON ）PDH 、SDH 、WDH 用于语音传输，光电收发器、EPON 用于数据传输 PDH ：用于低容量，近距离SDH ：用于中等距离，较大容量WDM ：用于远距离现在涌现出的EPON 已经商用5、 发展的发展方向（GFP 、ASON 和全光网等）第二章 光导纤维1、 光纤的结构和分类结构：石英材料做成的横截面很小的双层同心圆柱体，线芯、包层和涂敷层。

分类：按横截面折射率分布划分：阶跃型光纤和渐变性光纤；按纤芯中传输模式的多少划分：单模光纤（适用于大容量长距离光纤通信）和多模光纤（存在模色散，带宽窄，制造、耦合及连接都比单模光纤容易）2、 用射线理论分析光纤的导光原理（阶跃、渐变），推出几个重要的参数和指标阶跃：相对折射指数差：△=2122212/)(n n n - 数值孔径：∆=-==2sin 12221max n n n NA φ渐变：最佳折射指数分布：可以消除模式色散的n(r)分布。

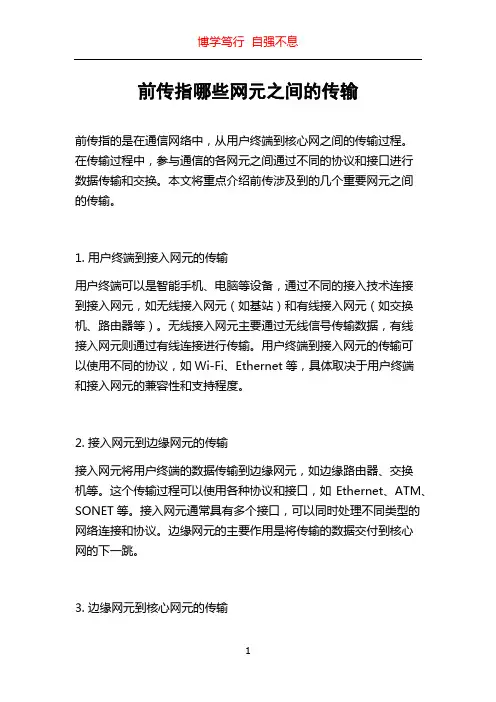

前传指哪些网元之间的传输前传指的是在通信网络中，从用户终端到核心网之间的传输过程。

在传输过程中，参与通信的各网元之间通过不同的协议和接口进行数据传输和交换。

本文将重点介绍前传涉及到的几个重要网元之间的传输。

1. 用户终端到接入网元的传输用户终端可以是智能手机、电脑等设备，通过不同的接入技术连接到接入网元，如无线接入网元（如基站）和有线接入网元（如交换机、路由器等）。

无线接入网元主要通过无线信号传输数据，有线接入网元则通过有线连接进行传输。

用户终端到接入网元的传输可以使用不同的协议，如Wi-Fi、Ethernet等，具体取决于用户终端和接入网元的兼容性和支持程度。

2. 接入网元到边缘网元的传输接入网元将用户终端的数据传输到边缘网元，如边缘路由器、交换机等。

这个传输过程可以使用各种协议和接口，如Ethernet、ATM、SONET等。

接入网元通常具有多个接口，可以同时处理不同类型的网络连接和协议。

边缘网元的主要作用是将传输的数据交付到核心网的下一跳。

3. 边缘网元到核心网元的传输边缘网元将数据传输到核心网元，如核心路由器、交换机等。

这个传输过程需要使用高速的传输协议和接口，以保证传输的效率和可靠性。

常见的核心网元之间的传输协议包括MPLS、IP、Ethernet 等，具体的选择取决于网络的架构和要求。

4. 核心网元到目的地网元的传输核心网元将数据传输到目的地网元，如目标路由器、服务器等。

在这个传输过程中，数据可能需要经过多个核心网元进行转发，以找到最佳的路径到达目的地。

核心网元之间的传输依然需要使用高速的传输协议和接口，以保证传输的效率和可靠性。

总的来说，前传涉及到的网元之间的传输是整个通信网络中的重要环节。

不同的网元之间通过不同的协议和接口进行数据的传输和交换，以实现用户终端之间的通信和数据的传输。

在不同的网络层次中，涉及到的传输技术和协议也有所不同，需要根据具体的网络架构和要求进行选择。

通过优化前传的传输过程，我们可以提高通信网络的性能和效率，提供更好的用户体验和服务质量。

第二章 SEMS网元管理系统的基本概念2.1网元级网管:SEMS2.0是SDH网元管理系统2.0版的简写，从网管的角度来讲它属于是一个网元级网管系统。

所谓网元级网管系统就是以DCC（数据通信通路）为物理层的ECC（嵌入控制通路）互连的若干NE（网元）组成的网络管理系统。

它的主要作用就是对SDH传输网的性能、运行状况进行实时检测和控制。

以便SDH传输网络的运营商掌握SDH设备的使用情况,当出现某些故障或性能劣化时能及时地进行维护。

2.2 EMU与BCT的关系EMU和BCT是管理和代理的关系。

EMU是管理者，BCT是代理者。

BCT嵌入在各个单盘上，主要完成以下功能：实时收集所在电路盘规定的各种即时告警、即时性能、即时状态等信息。

计算前一个15分钟的历史告警历史性能，每15分钟滚动刷新。

上电时，向EMU申请配置，根据配置初始化设备，使设备开电后进入预定的工作状态。

设备运行中，随时接受EMU下发的各种控制命令，执行规定的操作。

同时，接受EMU的各种查询。

2.3 网块和网元网块是烽火通信在网元管理上创立的概念，由若干个相互连通的网元组成的网元组，一般情况下，网块的构成与传输系统的结构（如环或链）有一定的关系。

由于网元管理盘的EMU管理能力的限制，每个网块的网元数一般不超过16个。

网元是逻辑上独立存在的、完成一定管理功能的最小单元，一般情况下，一个EMU管理的设备构成一个网元。

2.4 SEMS系统与网块、网元的关系SEMS系统作为设备的管理者，可管理多个网块。

为了减少DCC信道上的信息流，防EMU 过载，一般情况下，SEMS系统不与普通网元(A)通信。

在一个网块中，必须并且只能设置某一个网元为MA，与工作站直接通信，MA既管理本网元的设备，又管理该网块的其它网元。

一网块中可以设置一个MB(也可以不设Mb)，作为MA的备份。

在MA正常时，SEMS系统一般与MA通信，不会与MB通信；在MA失效的情况下，SEMS系统与MB直接通信，由MB担当管理者角色。

网元Network Element就是一个网络系统中的某个网络单元或者节点, 该单元能独立完成一种或几种功能的设备.举个例子：在GSM网络系统中, 一个基站就是一个网元.能单独完成一项功能的实体就可以成为一个网元，比如BTS ,BSC, MGW ,SGSN ,GGSN, HLR等等交换机路由器等也是一个网元在网络结构中，能独立完成一种或几种功能的设备或实体可被称为网元。

在通信网络结构中，从核心网到无线接入网，关系有并行的，也有上下级的关系。

如一个本地网的BSC网元间的是平行的关系，而BSC网元和BTS网元，就是控制与被控制的关系。

网元是由一个或多个机盘或机框组成, 能够独立完成一定的传输功能的合。

如PDH设备、SDH-ADM、DACS、TEM、REG、PCM等等。

网管系统中的网元其实和这个差不多，简单理解就是网络中的元素，网络中的设备。

能够完成某项功能模块。

总之，网元是网络管理中可以监视和管理的最小单位，值得注意的是，网络元素和网元和被管设备是同义语，但被管设备容易被人理解成硬件。

网元管理系统说到网元，不能不提网元管理系统。

网元管理系统(EMS)是管理特定类型的一个或多个电信网络单元（NE）的系统。

一般来说，EMS管理着每个NE的功能和容量，但并不理会网络中不同NE之间的交流。

为了支持NE间的交流，EMS需要与更高一级的网络管理系统（NMS）进行通信，NMS也是电信管理网络（TMN）层次模型中的一元。

EMS是基于TMN层次模型的运作支持系统（OSS）构架的基础，这个构架使得服务提供商(SP)能够满足客户对高速发展着的服务的需求，同时也能满足严厉的服务质量（QOS）要求。

相关主题内容如下：1、EMS在电信网络构架中的位置2、EMS在五层TMN中的作用3、OSS的TMN FCAPS模型4、四功能EMS模型5、服务提供6、服务保障7、EMS和NE的运营支持8、自动配置9、EMS软件的构架ADMADM Adaptive Delta Modulation 自适应增量调制ADM Add / Drop Multiplexer 分插复用器ADM Automated Data Management 自动数据管理1. Adaptive Delta Modulation -- 自适应增量调制2. Add Drop Multiplexer -- 分插复用器利用时隙交换实现宽带管理，即允许两个STM-N信号之间的不同VC实现互连，并且具有无需分接和终结整体信号，即可将各种G.703规定的接口信号(PDH)或STM-N信号(SDH)接入STM-M(M>N)内作任何支路。

通信中的几个基本概念给新同事的培训教材。

草于2003年传输带宽/传输速率（波特率/比特率） 这是两个容易让大家忽略的概念，其中带宽是一个信道传输占用频带宽度的概念，它的单位是Hz ，而传输速率则是另外不同一个概念，表示单位时间内经过传输信道的码元的数量，又叫波特率，如果传送的码元是二进制的，那么该码元携带的信息量为1个比特（假设1、0出现同概率）所以传输速率又可以称作比特率或信道容量，单位为bps 。

两者之间可以通过香农公式进行换算。

)1log(NS W C += 其中 C ――信道比特率（比特/秒）；N ――高斯噪声功率；W ――信道带宽（单位为：Hz ）； S －－信道内所传信号的平均功率。

比如：56k 的modem ，传输带宽为模拟语音信号的带宽4kHz ，而其传输速率可以达到56kbps 。

分贝（db ）分贝是一个通信中非常重要的概念，尤其是在表示传输信道损耗性能时更加重要，它是一个输入信号和输出信号之间的比值。

由于人耳对信号的感知不是与信号的能量成线性关系，而是成一个对数关系，所以为了方便，人们用电话的发明者Bell 来表示这个比值，功率放大10倍称为一个贝尔。

贝尔数 ＝ lg 功率比由于这个比值太大，人们就常用bell 的10分之一来表示，这就是分贝。

比如：一个一分为二（均分）的分光器，每个支路信号比原来信号衰减了3个db 。

Dbm 规定1mw 的信号为0dbm ，基于这个数值的其他的信号，就有了一个唯一的数值。

Dbm 不在是一个比值，而是一个功率数。

分贝毫瓦（dbm ）：分贝毫瓦即是相对于1毫瓦的功率。

Dbm 值＝10lg(某点功率值/1mW)显然10mW 的信号表示为Dbm 就是10dbm 。

100mW 就是20dbm 。

PCM30/32时分复用这就是大家平时常说得2M 数字电路。

pcm30/32的实际应用PCM30：用户时隙30个，TS0同步时隙，TS1-TS15 TS17-TS31业务时隙， TS16传信令 无CRC 校验。
