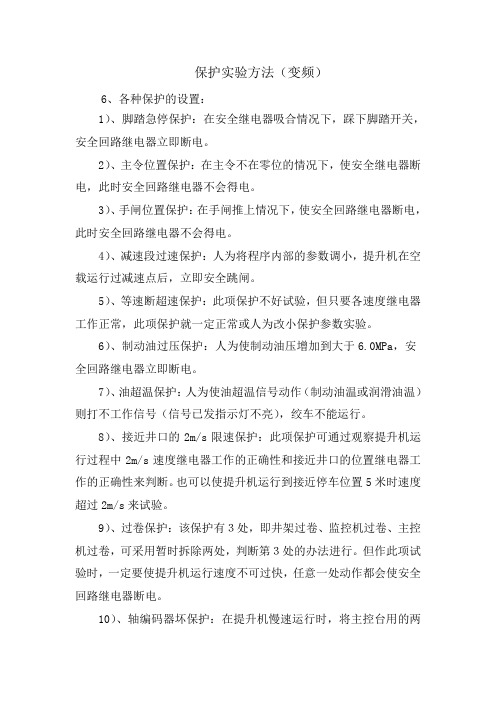

保护实验方法（变频）6、各种保护的设置：1）、脚踏急停保护：在安全继电器吸合情况下，踩下脚踏开关，安全回路继电器立即断电。
2）、主令位置保护：在主令不在零位的情况下，使安全继电器断电，此时安全回路继电器不会得电。
3）、手闸位置保护：在手闸推上情况下，使安全回路继电器断电，此时安全回路继电器不会得电。
4）、减速段过速保护：人为将程序内部的参数调小，提升机在空载运行过减速点后，立即安全跳闸。
5）、等速断超速保护：此项保护不好试验，但只要各速度继电器工作正常，此项保护就一定正常或人为改小保护参数实验。
6）、制动油过压保护：人为使制动油压增加到大于6.0MPa，安全回路继电器立即断电。
7）、油超温保护：人为使油超温信号动作（制动油温或润滑油温）则打不工作信号（信号已发指示灯不亮），绞车不能运行。
8）、接近井口的2m/s限速保护：此项保护可通过观察提升机运行过程中2m/s速度继电器工作的正确性和接近井口的位置继电器工作的正确性来判断。
也可以使提升机运行到接近停车位置5米时速度超过2m/s来试验。
9）、过卷保护：该保护有３处，即井架过卷、监控机过卷、主控机过卷，可采用暂时拆除两处，判断第３处的办法进行。
但作此项试验时，一定要使提升机运行速度不可过快，任意一处动作都会使安全回路继电器断电。
10）、轴编码器坏保护：在提升机慢速运行时，将主控台用的两个轴编码器任意一个的输出线断开，提升机运行6m后，安全回路继电器立即断电。
11）、反转保护：提升机运行后，停在中间位置，加反给定，速度超过0.5m/s延时1秒或反转1m，安全回路继电器立即断电。
12）、信号停车：绞车在运行时，人为使井口信号工打停车信号，绞车开始减速，速度低于0.5m/s时提升机抱闸停车。
13）、变频器就绪故障：变频器没有准备就绪，将不具备安全条件，安全回路不能工作。
14）、变频器故障：变频器内部故障有时，会向主控台发出故障信号，安全回路立即掉电。
15）、变频器未运行：如果在开车信号发出后，变频器没有力矩输出，延时1秒后安全回路掉电。
提升机保护装置试验制度随着物流行业的迅速发展，提升机在物流装备中的作用愈加重要。
提升机在物流装备中的使用不仅提高了生产效率，还极大地方便了人们的生活。
而提升机的安全性则是提升机使用过程中必须注意的关键点。
提升机保护装置是提升机的一项重要组成部分，其作用是在提升机出现异常情况时，自动切断电源进行保护。
为了确保提升机的安全性和稳定性，需要建立一套相应的试验制度来对提升机保护装置进行检测和试验。
试验范围提升机保护装置试验范围包括但不限于以下项目：1. 提升机开关试验提升机开关试验包括：•检测提升机的紧急停机按钮、维护开关、公告板等是否正常；•检查提升机启动按钮和保护零件是否可靠；•检查提升机车的主开关是否灵敏，是否能够正常启动和停止提升机；2. 限速器试验提升机的限速器是保护装置的重要组成部分之一。
限速器试验包括：•检查限速器联动钢丝绳是否整齐牢固；•检查限速器灵敏度是否达到标准要求；•检查钢丝绳张力是否达到标准要求；•检查限速器动作时是否能按时听到报警声和停车声；3. 接触力试验接触力试验是检测提升机保护装置中的接触器是否正常的一项关键试验。
接触力试验包括：•检查每个接触器的触点是否良好；•检查接触器的接触力是否符合标准要求；•检查接触器是否动作迅速、可靠、平稳；试验实施试验实施需要遵循以下步骤：1. 试验计划制定根据试验范围确定试验计划，包括试验项目、试验依据、测试方法、测试参数、试验时间和室内试验、现场试验等内容。
2. 试验前测试在试验前，需要进行前置测试以检测试验设备是否完好。
前置测试应包括：•检查测试设备是否正常；•确定试验设备的型号和参数；•检查测试数据的准确性和完整性；3. 试验实施试验实施应按照试验计划进行，测试过程需要进行数据采集和记录工作，以便进行试验数据分析和评估。
4. 试验数据分析和评估通过试验数据的收集和分析，确定试验结果是否符合要求，对不合格结果进行排除和处理，并对分析结果进行汇总和报告编制。
提升机保护试验标准及方法5提升容器位置指示保护当位置指示失效时， 能自动断电，且使制动器实施安全制动。
人为断开深度指示器位置传感器信号源，提升机以不大于 0.3M／S 速度运行一段距离后，自动断电，且使制动器实施安全制动1、提升容器位于井上下任意位置。
2、提升机电控系统安全条件具备。
3、试验时提升容器禁止乘人或装载物料1、试验时提升容器禁止乘人或装载物料。
2、安全保护试验前要在井上下设置警戒， 倾斜井巷禁止人员通行。
3、安全保护试验要在提升系统完好，运行正常，确保安全的条件下下进行。
4、安全保护装置试验应专职人员在各自权限范围内进行试验，其他无关人员严禁擅自操作。
5、试验完成后， 将试验结果及时记录。
6、提升机试运行一至两钩无误后，方可正常运行。
1、检修工和司机共同完成。
2、每季度试验一次。
应符合试验标准所有在用提升绞车6闸瓦间隙保护当闸瓦间隙超过规定值时，能报警并闭锁下次开车方法 1 提升机在正常停车位置上空载、静止、安全条件具备的条件下，依次调节每个闸瓦间隙保护开关动作值大于 2MM，同时能闭锁下次开车。
方法 2 将提升机闸间隙在线监测系统中闸间隙设定值重新设定小于实际运行中闸瓦间隙最小值，启动提升机，闸间隙在线监测系统报间隙超限故障，同时闭锁下次绞车运行。
1、提升容器位于井上下任意位置。
2、提升机电控系统安全条件具备。
3、试验时提升容器禁止乘人或装载物料。
1、试验时提升容器禁止乘人或装载物料。
2、安全保护试验前要在井上下设置警戒，倾斜井巷禁止人员通行3、安全保护试验要在提升系统完好，运行正常，确保安全的条件下下进行。
4、安全保护装置试验应专职人员在各自权限范围内进行试验，其他无关人员严禁擅自操作。
5、试验完成后， 将试验结果及时记录。
6、提升机试运行一至两钩无误后，方可正常运行。
1、检修工和司机共同完成。
2、每天试验一次应符合试验标准并能发出声光报警所有在用提升绞车17418312立井罐笼提升井口、井底和各水平的安全门与罐笼位置、摇台或者锁罐装置、阻车器之间的联锁1、井口、井底和中间运输巷的安全门必须与罐位和提升信号联锁:罐笼到位并发出停车信号后安全门才能打开；安全门未关闭，只能发出调平和换层信号，但发不出开车信号；安全门关闭后才能发出开车信号；发出开车信号后，安全门不能打开。
提升机保护装置试验制度1. 引言提升机是一种广泛应用于工矿企业的机械设备，用于垂直或倾斜输送物料。
由于提升机具有连续输送、输送量大等特点，因此在使用过程中需要对其进行全面的保护。
提升机保护装置试验制度是指对提升机的保护装置进行试验和检查，以确保其正常工作和安全运行。
本文将介绍提升机保护装置试验制度的重要性、试验内容和试验方法等相关内容。
2. 试验制度的重要性提升机的保护装置是保证提升机安全运行的重要组成部分。
试验制度的制定和执行对于保障提升机的正常运行和工作人员的人身安全至关重要。
试验制度的重要性主要体现在以下几个方面：2.1 排除隐患通过试验制度，可以及时发现和排除提升机保护装置中存在的隐患和故障。
提升机保护装置承担着保护提升机和操作人员的重要职责，如果出现故障或失效，将给工作人员带来严重的安全风险，并对生产造成重大影响。
通过试验制度，可以确保保护装置的可靠性和有效性，防止事故的发生。
2.2 增加可靠性试验制度的执行有助于提升机保护装置的可靠性。
通过定期试验和检查，可以保证保护装置的正常运行。
同时，可以及时更换老化、损坏的部件，保持装置的良好状态，避免由于装置失效而引发的故障和事故。
2.3 遵守法规要求制定和执行试验制度有助于企业遵守相关法规和标准的要求。
根据国家和行业相关法规的规定，提升机必须配备符合要求的保护装置，并按照规定的周期进行试验。
通过按照规定的试验制度进行试验，企业可以确保自己在法律法规方面的合规性，避免因违反规定而受到相关的处罚和责任。
3. 试验内容提升机保护装置试验制度的内容应包括以下方面：3.1 试验周期试验制度应规定提升机保护装置的试验周期。
试验周期主要根据相关法规的要求和实际使用情况来确定。
一般情况下，试验周期不得超过半年，以确保保护装置的正常运行。
3.2 试验项目试验制度应明确规定各个保护装置的试验项目。
常见的试验项目包括但不限于：上、下限位开关试验，速度监测器试验，断裂保护器试验等。
提升机安全保护装置检查试验制度1. 引言提升机是用于将物品垂直提升或下降的一种机械设备。
提升机安全保护装置的检查试验是为了确保提升机在运行过程中能够正确地发挥安全保护作用，避免意外事故的发生。
本文将介绍提升机安全保护装置的检查试验制度，并提供相关的操作指南。
2. 检查试验内容2.1 主要安全保护装置的检查试验主要安全保护装置包括电梯门、超载保护装置、限速器等。
这些装置的正常运行对提升机的安全起着至关重要的作用。
检查试验内容包括但不限于以下几项：•电梯门的开合动作是否灵活，是否有卡滞现象；•超载保护装置的工作是否准确、可靠；•限速器的工作是否正常，限速误差是否在规定范围内。
2.2 其他安全保护装置的检查试验除了主要安全保护装置外，还应对其他安全保护装置进行检查试验，例如：•安全钳的效果是否良好；•过载保护器的工作是否正常；•油压保护装置是否正常。
2.3 试验设备和工具进行安全保护装置检查试验时，需要配备相应的设备和工具，包括但不限于：•万用表：用于检测电路是否正常；•称重装置：用于检测超载保护装置的准确性；•速度计：用于检测限速器的准确性。
3. 检查试验步骤3.1 准备工作在进行检查试验之前，需要进行一些准备工作，包括但不限于：•关闭提升机电源，确保安全操作；•清理工作区域，确保安全环境；•配备必要的试验设备和工具。
3.2 检查试验步骤•步骤1：检查电梯门的开合动作。
用手控制电梯门的开合，观察是否灵活，是否有异常现象。
如果出现卡滞现象，应及时维修或更换电梯门。
•步骤2：检测超载保护装置的工作。
使用称重装置模拟超载情况，观察超载保护装置是否及时发出警报或停止提升机的运行。
如果超载保护装置反应不及时或不准确，应进行调整或更换。
•步骤3：检测限速器的工作。
使用速度计测试提升机的运行速度，观察限速器是否能够及时起作用。
如果限速器的限速误差过大，应进行调整或更换。
•步骤4：检查其他安全保护装置。
对其他安全保护装置，如安全钳、过载保护器和油压保护装置进行检查，确保其工作正常。
主提升机保护试验制度一、为了保证我矿提升机的安全运转,防止因提升机保护装置失效而发生各类提升运输事故,特制定如下提升机保护装置试验制度,望有关单位遵照执行。
1．防止过卷装置:当提升容器超过正常终端停车位置0.5米时,必须能自动断电,并能使保险闸发生制动作用,斜巷提升机必须设置轨道过卷保护和深度指示器过卷保护。
2．防止过速装置在等速运行阶段,当提升速度超过最大速度15％时,必须能自动断电,并能使保险闸发生作用。
3．过负荷和欠电压保护装置:当定子电流超过设定值或电压低于允许值时,切断电源,并能使保险闸发生作用。
4．限速装置:提升速度3米／秒的提升绞车必须装设限速装置,以保证提升容器到达终端位置时的速度不超过2米／秒。
5．深度指示器失效保护装置:当指示器失效时,能自动断电并使保险闸发生作用。
6．闸间隙保护装置:当闸间隙超过规定时,能自动报警或自动断电。
7．松绳保护装置:缠绕式提升绞车必须设置松绳保护装置并接入安全回路和报警回路,在钢丝绳松驰时能自动断电并报警。
8．减速功能保护装置:当提升容器到达设计减速位置时,能示警并开始减速。
二、提升机保护装置试验规定及试验办法1．防止过卷装置:轨道过卷开关和深度指示器过卷开关司机在接班操作前试验一次;机运部主管人员和队主管干部每周至少试验一次。
试验办法:在停车状态下手动按压深度指示器过卷开关，以能否切断安全保护回路和主电机电源来判断过卷保护是否起作用,轨道过卷开关试验时，只允许挂一个绳头车缓慢压向轨道过卷开关，以能否切断安全保护回路和主电机电源来判断过卷保护是否起作用，轨道过卷开关位置必须设置在车轮踏面能碾压到的范围内，且高于轨面20-25毫米左右，深度指示器过卷或轨道过卷不起作用时严禁开车,并及时汇报值班干部,待处理正常后方可进行提升工作.2．防止过速装置:等速阶段防止过速保护装置由机运部主管人员和主管队干部每季度试验一次。
试验办法:在停车状态下,用可调变压器给等速阶段过速保护继电器提供高于测速发电机额定电压15％的外加直流电源,以过速保护继电器能否切断安全回路和主电动电源来判断防止过速是否正常。
主井保护装置及试验方法一、日检项目：1、过卷保护：手动方式下，上提箕斗至正常停车位-0.5m时，绞车自动施闸停车。
2、闸间隙保护：停车时，调节任意一只气隙传感器，使其显示值大于2.5mm或小于1.0mm，系统报警且安全回路断开为保护正常。
3、闸盘偏摆保护：停车状态下，人为使制动闸盘偏摆检测开关动作，系统报警且安全回路断开为保护正常；4、安全制动：1）、恒减速制动（空载）：绞车以2m/s的速度运行于井筒中间位置，按下紧停按钮，实现恒减速制动，绞车按设定减速度进行制动停车为保护正常。
2）、恒力矩制动（空载）：绞车以1m/s的速度运行于井口位置，按下紧停按钮，实现恒力矩制动，绞车立即施闸停车为保护正常。
5、满仓保护：停车时，人为遮挡卸载满仓监视装置接收端，模拟满仓保护动作，上位机显示满仓并且绞车闭锁为保护正常。
6、减速功能保护：箕斗空载全速经过减速点时，减速铃响并开始减速为保护正常。
7、重载下放保护：下放满载箕斗时，绞车报警并且最大速度限速在4m/s以下为保护正常。
二、周检项目：1、主电机温度保护：人为下调主电机报警（跳闸）温度设定值到实际温度以下，绞车报警（跳闸）为保护正常。
2、轴承温度保护（电机侧和液压站侧大轴承）：人为下调报警（跳闸）温度设定值到实际温度以下，系统报警（跳闸）为保护正常。
3、24V绝缘监视：按24V绝缘监视继电器测试按钮，报警为正常。
4、230V绝缘监视：按230V绝缘监视继电器测试按钮，报警为正常。
5、交流400V欠压保护：人为上调400V欠压监视装置的设定值，安全回路断开，制动停车为保护正常。
6、交流400V过压保护：人为下调400V过压监视装置的设定值，系统报警为保护正常。
三、月检项目：1、超速保护：当箕斗空载全速段运行时，人为在监视柜内的速度接口板上并联一分压电阻（8），安全回路断开，制动停车为保护正常。
2、连续速度保护：当箕斗自动方式下进入减速段（110m以内）运行时，人为在监视柜内的速度接口板上并联一分压电阻（8），安全回路断开，制动停车为保护正常。
提升机安全保护装置检查试验制度提升机是一种用于垂直运输物品或人员的设备，为了保障使用时的安全，提升机必须配备安全保护装置。
为了确保安全保护装置的有效性，需要制定一套检查试验制度来测试和评估这些装置的功能和性能。
以下是一份提升机安全保护装置检查试验制度的参考：1. 检查试验目的：确保提升机安全保护装置的功能正常，能够在危险情况下及时发出警报或采取措施，以保障使用者的安全。
2. 检查试验内容：2.1 检查提升机是否配备了必要的安全保护装置，例如限位器、超速保护器、断绳器等。
2.2 检查这些安全保护装置是否连接正常、操作灵活，并且能够在需要时自动启动。
2.3 检查安全保护装置的灵敏度是否符合要求，能够在接近危险情况时及时触发。
2.4 检查安全保护装置的反应时间是否符合要求，能够在危险情况发生时及时发出警报或采取措施。
2.5 检查安全保护装置的复位功能是否正常，能够在解除危险情况后自动复位。
3. 检查试验方法：3.1 通过目视检查，确认提升机是否配备了必要的安全保护装置，并检查这些装置的连接状态和操作是否正常。
3.2 使用测试工具或设备模拟危险情况，观察和记录安全保护装置的反应情况和时间。
3.3 对每个安全保护装置进行功能性试验，测试装置的灵敏度和触发时间，并记录测试结果。
4. 检查试验频率：4.1 初次安装或更换提升机时，应进行全面的安全保护装置检查试验，并编制详细的检查报告。
4.2 日常使用中，应定期进行安全保护装置的检查试验，频率根据提升机的使用情况和要求进行确定。
5. 检查试验结果评估：根据检查试验的结果和要求，对提升机的安全保护装置进行评估，确定是否需要进行维修、更换或调整。
同时，制定相应的修复计划和跟踪措施。
6. 报告和记录：检查试验的结果和评估应及时记录，并编制检查报告。
报告中应包括提升机的基本信息、安全保护装置的检查项目和结果、问题和建议等内容。
通过制定和执行提升机安全保护装置检查试验制度，可以有效提升提升机的使用安全性，避免事故的发生。
