实验八竖直角测量与计算2014年4月18日下午天气晴专业班级13土地管理第9小组观测：刘国全王高平颜诗婷黄欣卢尚坚记录：王高平组员：刘国全王高平颜诗婷黄欣卢尚坚仪器：科维全站型电子测绘仪目的要求与注意事项1、掌握竖直角测量的各项操作、记录、计算；2、明确小组所使用仪器的测站限差要求，理解各项限差的含义；3、老师示范一遍操作过程，同学记录，计算，得出相应结果；4、小组成员轮流进行一次完整的仪器操作、记录、计算等工作。
可以自己观测、自己记录、自己计算。
示意图：目标测回竖盘读数（°′″）指标差（”）竖直角（°′″）竖直角平均值（°′″）备注盘左盘右1 1 84 22 30 275 37 27 -2 5 36 585 37 09 2 84 22 42 275 37 22 +2 5 37 202 1 87 06 07 272 53 54 +1 2 53 542 53 48 2 87 06 21 272 53 45 +3 2 53 423 1 84 47 59 275 12 11 -5 5 12 065 12 04 2 84 48 02 275 12 06 -4 5 12 024 1 90 10 24 269 49 54 +9 -0 10 15 -0 10 17 2 90 10 19 269 49 39 -1 -0 10 205 1 86 10 55 273 49 10 -2 3 49 073 49 08 2 86 10 53 273 49 11 -2 3 49 091) 指标差包含有下列误差:仪器整平误差、横轴误差、视准轴误差、照准部偏心差、仪器对中误差、照准误差、外界环境影响。
2）上述表格中的竖直角是包含有指标差的影响，竖直角平均值不包含有指标差的影响。
3) 仪器测角精度为2”,测站竖直角测量的两项限差要求为○1，一测站竖盘指标差较差 <+ - 24”；○2，同一目标各测回竖直角互差 < + - 24”。
全站仪角度测量实验报告全站仪角度测量实验报告1大学物理实验是物理学习的基础。
在这一年的大学物理实验的学习让我学会了很多。
在大学物理实验课即将结束之时，我对在这一年来的学习进行了总结。
大学物理实验课的学习，让我收获多多。
但在这中间，我也发现了我存在的很多不足。
我的动手能力还不够强，当有些实验需要很强的动手能力时我还不能从容应对；我的探索方式还有待改善，当面对一些复杂的实验时我还不能很快很好的完成；我的数据处理能力还得提高，当眼前摆着一大堆复杂数据时我处理的方式及能力还不足，不能用最佳的处理手段使实验误差减小到最小程度…但是通过学习也改变了自己很多实验的很多矛盾，以下是我学习和实验的一些方法吧！！老师要求我们提前实验预习。
估计是为了在规定的时间内快速高效率地完成实验，达到良好的实验效果，所以需要认真地预习。
首先是根据实验题目复习所学习的相关理论知识，并根据实验教材的相关内容，弄清楚实验的总体过程，了解实验目的，基本原理，仪器的正确操作步骤，特别是要注意那些可能对仪器造成损坏的事项。
然后写预习报告，包括目的，原理，仪器，操作步骤，数据表格等。
这里应注意，数据表格与操作步骤密切相关，数据表格的排列顺序应与操作步骤的顺序相一致。
这样可以随时观察和分析数据的规律性。
开始我们不注意预习报告里的数据表格，将数据随便记录，结果整理数据时出现混乱和错误，尤其是数据比较多的时候。
对于不明白的问题或实验原理中一些不明白的地方，可以在课堂上问老师，只有把实验中所有的地方都弄通弄透彻，才能把实验做的更好。
实验教会了我们要养成良好的科学的实验习惯。
我们做实验是在双周周周一的下午，首先实验辅导老师会对实验进行讲解，老师的讲解很重要，一定要认真地听。
因为老师会讲一些实验中可能会出现的问题及注意事项，这会帮我们解决很多麻烦，可以避免很多错误。
老实讲解完实验有关的事情后，还会给我们再详细的对实验仪器的使用进行讲解，在对基本实验的装置了解之后，我们对自己动手实验就不会有一种很陌生的感觉了，这一点对我们来说很有利，我们可以很投入和很成功的'完成实验。

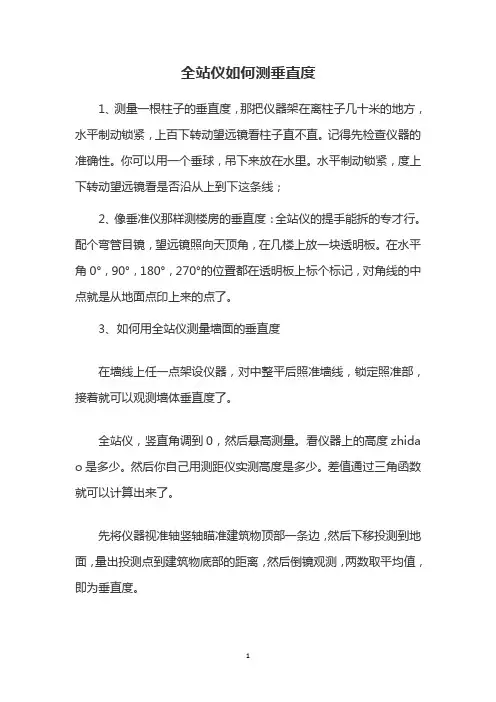

全站仪如何测垂直度1、测量一根柱子的垂直度，那把仪器架在离柱子几十米的地方，水平制动锁紧，上百下转动望远镜看柱子直不直。
记得先检查仪器的准确性。
你可以用一个垂球，吊下来放在水里。
水平制动锁紧，度上下转动望远镜看是否沿从上到下这条线；2、像垂准仪那样测楼房的垂直度：全站仪的提手能拆的专才行。
配个弯管目镜，望远镜照向天顶角，在几楼上放一块透明板。
在水平角0°，90°，180°，270°的位置都在透明板上标个标记，对角线的中点就是从地面点印上来的点了。
3、如何用全站仪测量墙面的垂直度在墙线上任一点架设仪器，对中整平后照准墙线，锁定照准部，接着就可以观测墙体垂直度了。
全站仪，竖直角调到0，然后悬高测量。
看仪器上的高度zhida o是多少。
然后你自己用测距仪实测高度是多少。
差值通过三角函数就可以计算出来了。
先将仪器视准轴竖轴瞄准建筑物顶部一条边，然后下移投测到地面，量出投测点到建筑物底部的距离，然后倒镜观测，两数取平均值，即为垂直度。
扩展资料：测量方法：第一步、建筑物旁边如果有障碍物，人无法靠近建筑物底部，可先瞄准建筑物顶部，投到离建筑物较近较平坦的地方，画一短线，再将仪器瞄准建筑物底部，投到同一处，再画一短线。
第二步、对于垂直度误差的测量一般采用90°角尺凭经验看光隙专进行估测，或是90°角尺配合属塞尺进行测量。
采用上述两种测量方法只能进行垂直度的粗测，不能准确地读出垂直度误差的数值，测量的误差较大。
而采用了百分表配合90°角尺在平板上测量的方法，取得了较好的效果。
第三步、将90°角尺的基准面采用C字形夹头固定在被测件上，利用百分表在90°角尺测量面上进行测量。
其最大与最小读数之差即为被测件的垂直度误差。
竖直角测量实验报告实验目的：本次实验旨在掌握竖直角的测量方法，并且通过实验得出竖直角的大小及误差范围。
实验仪器：1、全站仪2、杆、测距板3、角度尺实验原理：竖直角可理解为垂直于水平面的角度，测量方法主要是利用全站仪进行测量，全站仪可以对空间中任意两点进行测距和测量角度。
实验步骤：1、选定两个测量点AB，如图所示。
2、将全站仪放在A点，通过仪器自带程序进行视距测量，将B点的水平角、俯仰角、距离值测得，并在笔记本电脑上进行存储。
3、将全站仪移到B点，同样进行视距测量，并将A点的水平角、俯仰角、距离值测得。
4、采用三角测量原理计算得出角A、B及C（C角为180度减去A、B两角的和）的大小，进一步计算角度误差。
实验数据及处理：点A 视距，m 视高，m 视距误差视高误差1 100.023 1.389 0.003 0.0012 100.012 1.390 0.002 0.0023 100.020 1.391 0.005 0.003平均 100.018 1.390 0.003 0.002点B 视距，m 视高，m 视距误差视高误差1 100.030 1.599 0.002 0.0022 100.040 1.590 0.003 0.0033 100.012 1.600 0.002 0.001平均 100.027 1.596 0.002 0.002根据上述数据，通过三角函数将角度值计算结果如下：角A 角B 角C测量值 72°30'28.4〃 107°29'31.6〃 178°00'结果分析：通过实验测量得到的角C值接近180度，表明该竖直角测量结果较为可信。
同时，从测量数据可知，角度值的误差在可接受范围内，说明本次实验结果较为准确。
实验结论：通过全站仪进行竖直角测量，在有效的视距和视高条件下，可获得较高精度的角度测量结果。
同时，准确的操作方法以及数据处理对获得准确结果具有重要意义。
全站仪测定竖直角1.在测站点安置全站仪，对中整平，使得仪器中心与测站点的中心位于同一铅垂线上，同时使得仪器竖轴处于铅锤位置，水平度盘处于水平位置。
在需要测定竖直角的位置设立标志。
2.参数设置（1）设置垂直角和水平角的倾斜改正（PPT）当启动倾斜传感器时，将显示由于仪器不严格水平而需对垂直角和水平角自动施加的改正数。
为了确保角度测量的精度，倾斜传感器必须选用(单轴/双轴)，其显示可以用来更好的整平仪器。
若出现(“补偿超限”)，则表明仪器超出自动补偿的范围，必须人工整平。
NTS360R 系列全站仪的补偿设置有：关闭补偿、单轴补偿和双轴补偿三种选项。
双轴补偿：改正垂直角指标差和竖轴倾斜对水平角的误差。
当任一项超限时，系统会提示“补偿超限”，用户必须先整平仪器。
单轴补偿：改正垂直角指标差。
当垂直角补偿超限时，系统才给出提示。
关闭补偿：补偿器关闭。
(2)设置倾斜改正①进入星(★)键模式.②按[F2]键,进入补偿设置功能③若仪器倾斜超出改正范围，则手工整平仪器，显示屏如右图显示。
※1) ④按[F4](P1↓)键则显示 X 轴(横轴)和 Y 轴(竖轴)方向的倾角数字，显示“补偿超限”则需人工整平仪器，旋转基座脚螺旋，整平仪器，直到“补偿超限”字样消失。
按[ESC]键，屏幕返回星键模式。
按[F3]键，则关闭补偿。
（2）天顶距和高度角的转换1、天顶式：当视线水平时，竖盘读数指标位于正确位置，读数为90°或270°。
2、高度式：当视线水平时，竖盘读数指标位于正确位置，读数为0°或180°在角度测量的模式下，①按[F4](↓)键两次转到第三页功能。
②按[F3](竖角)键。
※1) 每次按[F3](竖角)键，显示模式交替切换。
（3）垂直角与斜率(%)的转换在角度测量模式下，①按[F4](↓)键转到第 2 页。
②按[F3](坡度)键。
※1) 每次按[F3](坡度)键，显示模式交替切换。
