全站仪操作规程

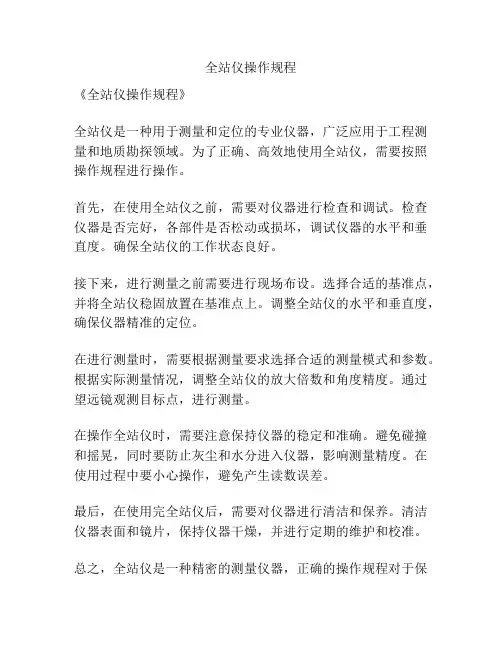

《全站仪操作规程》
全站仪是一种用于测量和定位的专业仪器,广泛应用于工程测量和地质勘探领域。
为了正确、高效地使用全站仪,需要按照操作规程进行操作。
首先,在使用全站仪之前,需要对仪器进行检查和调试。
检查仪器是否完好,各部件是否松动或损坏,调试仪器的水平和垂直度。
确保全站仪的工作状态良好。
接下来,进行测量之前需要进行现场布设。
选择合适的基准点,并将全站仪稳固放置在基准点上。
调整全站仪的水平和垂直度,确保仪器精准的定位。
在进行测量时,需要根据测量要求选择合适的测量模式和参数。
根据实际测量情况,调整全站仪的放大倍数和角度精度。
通过望远镜观测目标点,进行测量。
在操作全站仪时,需要注意保持仪器的稳定和准确。
避免碰撞和摇晃,同时要防止灰尘和水分进入仪器,影响测量精度。
在使用过程中要小心操作,避免产生读数误差。
最后,在使用完全站仪后,需要对仪器进行清洁和保养。
清洁仪器表面和镜片,保持仪器干燥,并进行定期的维护和校准。
总之,全站仪是一种精密的测量仪器,正确的操作规程对于保
证测量结果的准确性和稳定性至关重要。
只有严格按照规程进行操作,才能充分发挥全站仪的功能,为工程测量和地质勘探工作提供可靠的数据支持。

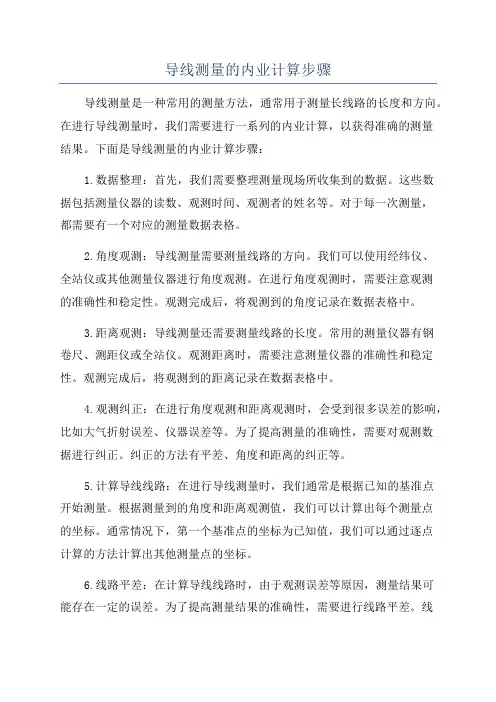

导线测量的内业计算步骤导线测量是一种常用的测量方法,通常用于测量长线路的长度和方向。
在进行导线测量时,我们需要进行一系列的内业计算,以获得准确的测量结果。
下面是导线测量的内业计算步骤:1.数据整理:首先,我们需要整理测量现场所收集到的数据。
这些数据包括测量仪器的读数、观测时间、观测者的姓名等。
对于每一次测量,都需要有一个对应的测量数据表格。
2.角度观测:导线测量需要测量线路的方向。
我们可以使用经纬仪、全站仪或其他测量仪器进行角度观测。
在进行角度观测时,需要注意观测的准确性和稳定性。
观测完成后,将观测到的角度记录在数据表格中。
3.距离观测:导线测量还需要测量线路的长度。
常用的测量仪器有钢卷尺、测距仪或全站仪。
观测距离时,需要注意测量仪器的准确性和稳定性。
观测完成后,将观测到的距离记录在数据表格中。
4.观测纠正:在进行角度观测和距离观测时,会受到很多误差的影响,比如大气折射误差、仪器误差等。
为了提高测量的准确性,需要对观测数据进行纠正。
纠正的方法有平差、角度和距离的纠正等。
5.计算导线线路:在进行导线测量时,我们通常是根据已知的基准点开始测量。
根据测量到的角度和距离观测值,我们可以计算出每个测量点的坐标。
通常情况下,第一个基准点的坐标为已知值,我们可以通过逐点计算的方法计算出其他测量点的坐标。
6.线路平差:在计算导线线路时,由于观测误差等原因,测量结果可能存在一定的误差。
为了提高测量结果的准确性,需要进行线路平差。
线路平差的目的是通过对观测数据进行分析和处理,使得测量结果更加接近真实值。
总结起来,导线测量的内业计算步骤包括数据整理、角度观测、距离观测、观测纠正、计算导线线路、线路平差和编制报告。
这些步骤的目的是通过对观测数据的处理和分析,得到准确的测量结果。
正确的内业计算是确保测量结果准确性的关键。
全站仪的操作和使用方法
1. 设置全站仪。
在使用全站仪之前,首先需要进行设置。
打开全站仪,确保其处于水平状态。
然后使用调节螺丝将全站仪调整至水平状态,通常全站仪上会有气泡仪来帮助调整水平。
接下来,根据需要设置全站仪的工作模式和参数,如测量单位、测量精度等。
2. 定位和瞄准。
将全站仪放置在需要测量的位置,确保其稳固并且不会受到外部干扰。
然后使用全站仪的望远镜瞄准目标物体,确保目标物体位于准星线上。
在瞄准时,可以通过调整全站仪的水平和垂直角度来确保准星线与目标物体对齐。
3. 进行测量。
当全站仪准备就绪并且目标物体已经瞄准好后,就可以进行测量了。
按下测量按钮,全站仪会自动进行测量,并将测量结果显示在其屏幕上。
根据需要,可以进行单次或连续测量,并且可以保存
测量结果以备后续分析和处理。
4. 数据处理。
测量完成后,可以将测量结果导出到计算机或其他设备进行数据处理和分析。
全站仪通常可以通过USB或蓝牙等方式与外部设备进行连接,方便数据传输和处理。
5. 维护和保养。
在使用全站仪之后,需要对其进行适当的维护和保养,以确保其性能和精度。
定期清洁全站仪的镜头和传感器,并定期校准和调整全站仪的参数,以确保其测量精度和稳定性。
总之,全站仪是一种非常重要的工程测量仪器,正确的操作和使用方法能够确保其测量结果的准确性和可靠性。
希望以上介绍能够帮助您更好地了解全站仪的操作和使用方法。

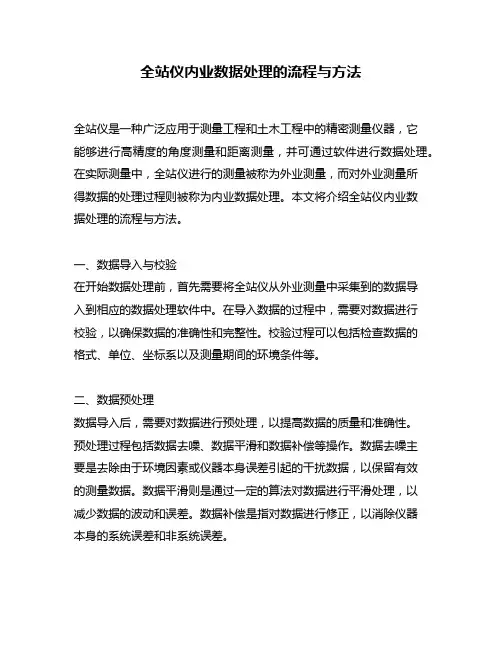

全站仪内业数据处理的流程与方法全站仪是一种广泛应用于测量工程和土木工程中的精密测量仪器,它能够进行高精度的角度测量和距离测量,并可通过软件进行数据处理。
在实际测量中,全站仪进行的测量被称为外业测量,而对外业测量所得数据的处理过程则被称为内业数据处理。
本文将介绍全站仪内业数据处理的流程与方法。
一、数据导入与校验在开始数据处理前,首先需要将全站仪从外业测量中采集到的数据导入到相应的数据处理软件中。
在导入数据的过程中,需要对数据进行校验,以确保数据的准确性和完整性。
校验过程可以包括检查数据的格式、单位、坐标系以及测量期间的环境条件等。
二、数据预处理数据导入后,需要对数据进行预处理,以提高数据的质量和准确性。
预处理过程包括数据去噪、数据平滑和数据补偿等操作。
数据去噪主要是去除由于环境因素或仪器本身误差引起的干扰数据,以保留有效的测量数据。
数据平滑则是通过一定的算法对数据进行平滑处理,以减少数据的波动和误差。
数据补偿是指对数据进行修正,以消除仪器本身的系统误差和非系统误差。
三、数据配准与建模在预处理完成后,需要对数据进行配准与建模。
数据配准是将测量数据与基准坐标系进行对应,以确定测量点的准确坐标。
配准过程中常用的方法有三角形测量法、最小二乘法和改正数法等。
数据建模是通过已知的测量数据,推导出未知点的坐标或者曲线的方程。
建模过程中,常用的方法有三维坐标计算法、参数提取法和拟合曲线法等。
四、数据分析与解释数据配准与建模完成后,可以对数据进行进一步的分析与解释。
数据分析可以包括点的距离、角度和高程的计算,以及曲线的拟合和曲率的计算等。
数据解释可以结合实际工程需求,对数据进行解读和应用。
在道路工程中,可以通过分析测量数据,得出道路的曲线半径和坡度等参数,从而确定设计和施工方案。
五、结果输出与报告经过数据处理、分析与解释后,可以将处理结果输出,并生成相应的报告。
结果输出可以包括测量点的坐标、曲线的方程和计算结果等。

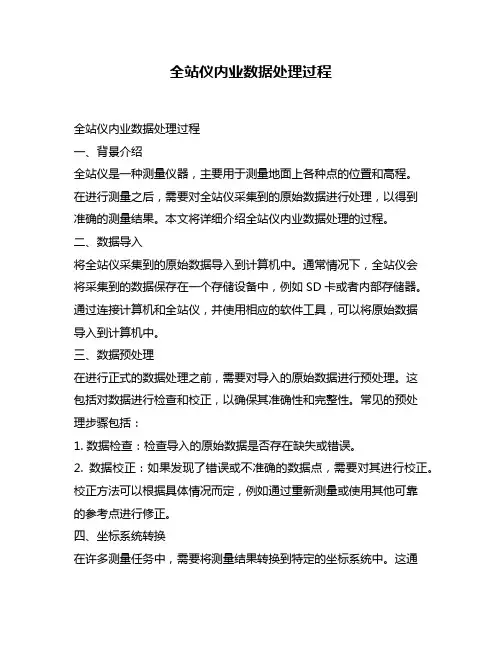

全站仪内业数据处理过程全站仪内业数据处理过程一、背景介绍全站仪是一种测量仪器,主要用于测量地面上各种点的位置和高程。
在进行测量之后,需要对全站仪采集到的原始数据进行处理,以得到准确的测量结果。
本文将详细介绍全站仪内业数据处理的过程。
二、数据导入将全站仪采集到的原始数据导入到计算机中。
通常情况下,全站仪会将采集到的数据保存在一个存储设备中,例如SD卡或者内部存储器。
通过连接计算机和全站仪,并使用相应的软件工具,可以将原始数据导入到计算机中。
三、数据预处理在进行正式的数据处理之前,需要对导入的原始数据进行预处理。
这包括对数据进行检查和校正,以确保其准确性和完整性。
常见的预处理步骤包括:1. 数据检查:检查导入的原始数据是否存在缺失或错误。
2. 数据校正:如果发现了错误或不准确的数据点,需要对其进行校正。
校正方法可以根据具体情况而定,例如通过重新测量或使用其他可靠的参考点进行修正。
四、坐标系统转换在许多测量任务中,需要将测量结果转换到特定的坐标系统中。
这通常涉及到将测量结果从全站仪自带的局部坐标系转换到全球坐标系(例如UTM坐标系)。
转换步骤包括:1. 坐标系统选择:根据实际需要选择合适的坐标系统。
2. 参数计算:根据全站仪所在位置和参考点的坐标信息,计算出转换所需的参数。
3. 坐标转换:使用计算得到的参数,将局部坐标系下的测量结果转换为目标坐标系统下的结果。
五、数据处理与分析在完成数据预处理和坐标系统转换之后,可以进行进一步的数据处理和分析。
这些步骤旨在提取有用的信息,并生成最终的测量结果。
常见的数据处理和分析方法包括:1. 数据平差:使用最小二乘法等方法对采集到的数据进行平差处理,以消除误差并提高精度。
2. 数据过滤:根据预设条件或统计学方法对数据进行筛选和过滤,以去除异常值和噪声。
3. 数据可视化:通过绘制图表或生成地图等方式将处理后的数据可视化展示,以便更好地理解和分析。
六、结果输出将处理和分析得到的结果输出。

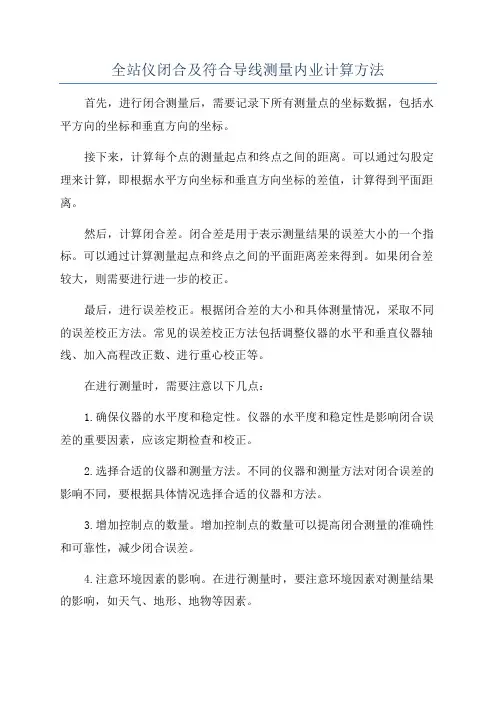

全站仪闭合及符合导线测量内业计算方法首先,进行闭合测量后,需要记录下所有测量点的坐标数据,包括水平方向的坐标和垂直方向的坐标。
接下来,计算每个点的测量起点和终点之间的距离。
可以通过勾股定理来计算,即根据水平方向坐标和垂直方向坐标的差值,计算得到平面距离。
然后,计算闭合差。
闭合差是用于表示测量结果的误差大小的一个指标。
可以通过计算测量起点和终点之间的平面距离差来得到。
如果闭合差较大,则需要进行进一步的校正。
最后,进行误差校正。
根据闭合差的大小和具体测量情况,采取不同的误差校正方法。
常见的误差校正方法包括调整仪器的水平和垂直仪器轴线、加入高程改正数、进行重心校正等。
在进行测量时,需要注意以下几点:
1.确保仪器的水平度和稳定性。
仪器的水平度和稳定性是影响闭合误差的重要因素,应该定期检查和校正。
2.选择合适的仪器和测量方法。
不同的仪器和测量方法对闭合误差的影响不同,要根据具体情况选择合适的仪器和方法。
3.增加控制点的数量。
增加控制点的数量可以提高闭合测量的准确性和可靠性,减少闭合误差。
4.注意环境因素的影响。
在进行测量时,要注意环境因素对测量结果的影响,如天气、地形、地物等因素。
总之,全站仪闭合是测量过程中必不可少的一步,闭合误差的计算和校正是保证测量结果准确性和可靠性的重要环节。
只有通过合理的计算方法和校正措施,才能得到符合导线测量要求的内业计算结果。

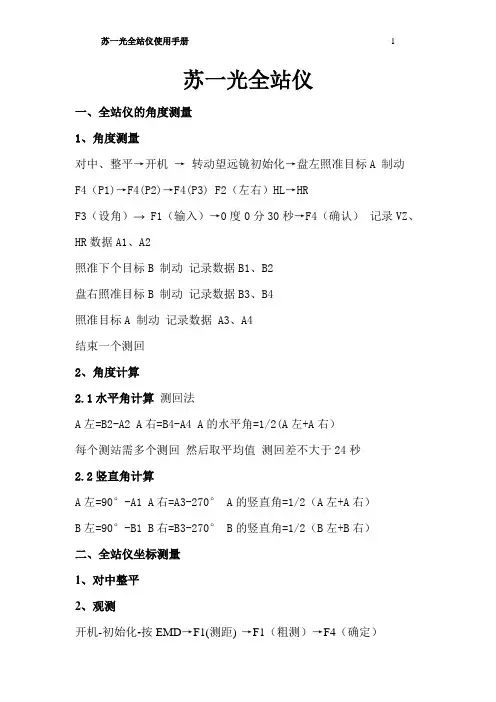

苏一光全站仪一、全站仪的角度测量1、角度测量对中、整平→开机→转动望远镜初始化→盘左照准目标A 制动F4(P1)→F4(P2)→F4(P3) F2(左右)HL→HRF3(设角)→ F1(输入)→0度0分30秒→F4(确认)记录VZ、HR数据A1、A2照准下个目标B 制动记录数据B1、B2盘右照准目标B 制动记录数据B3、B4照准目标A 制动记录数据 A3、A4结束一个测回2、角度计算2.1水平角计算测回法A左=B2-A2 A右=B4-A4 A的水平角=1/2(A左+A右)每个测站需多个测回然后取平均值测回差不大于24秒2.2竖直角计算A左=90°-A1 A右=A3-270° A的竖直角=1/2(A左+A右)B左=90°-B1 B右=B3-270° B的竖直角=1/2(B左+B右)二、全站仪坐标测量1、对中整平2、观测开机-初始化-按EMD→F1(测距)→F1(粗测)→F4(确定)F2(棱镜)→F1(输入)(如-30)→F4(确定)F3(大气)→F1(输入)(20度,760毫米水银柱)→F4(确定)按MENU→F2(数据采集)→F1(输入文件名)→F4(确定)→F3(是) F1(测站设置)→F4(N E Z )→F1(输入)(500,500,75)→F4(确定)→F1(输入点号)(如S13)→F4(确定)向下选择Ins.Hi=1.538→F4(确定)→F3(记录)F2(后视设置)→F1(输入)(后视点,如M03)→F4(确定)向下选择(镜高)(如0.15米)→F4(确认)F2(后视)→F3(NE)→F1(输入)(如504.421,501.792)→F4(确认)→F3(是)→F3(测量)(照准后)→F1(VH)F3(碎部)→F3(测量)(照准后)→F3(NEZ)按esc退至NEZ界面(可用DISP健切换HR SR VZ等界面)F1(测距) F2(保存)3、坐标内业计算坐标计算分正算和反算两类坐标增量地面上两点的直角坐标值之差称为坐标增量3.1坐标正算有一个已知点的坐标及该点至未知点的距离和坐标方位角,计算未如图,已知A 点坐标为A (xa ,ya ),测出A 点至B 点的坐标方位角ɑAB 和水平距离DAB ,求B 点的坐标(xb ,yb )。
全站仪测量闭合导线的
具体步骤
HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
全站仪测量闭合导线的具体步骤
1,测出每个夹角和距离
2,内业计算,算出闭合差,然后符合限差的话就反号按内角个数分配
3,算出改正后的方位角
4,坐标增量计算
5,得出每个点的坐标全站仪附和导线正倒镜测量,仪器的转动方向具体步骤:
导线转折角分为左角和右角:
左角:在导线前进方向左侧的水平角称为左角。
右角:在导线前进方向右侧的水平角称为右角。
观测方向少于3个方向时,符合导线采用方向观测法,即“后-前-前-后”,“正-正-倒-倒”:
上半测回:先观测后视点正镜(盘左)水平角,顺时针转动水平度盘照准前视点,观测前视点的正镜(盘左)水平角
下半测回:先观测前视点倒镜(盘右)水平角,逆时针转动水平度盘照准后视点,观测后视点的倒镜(盘右)水平角。

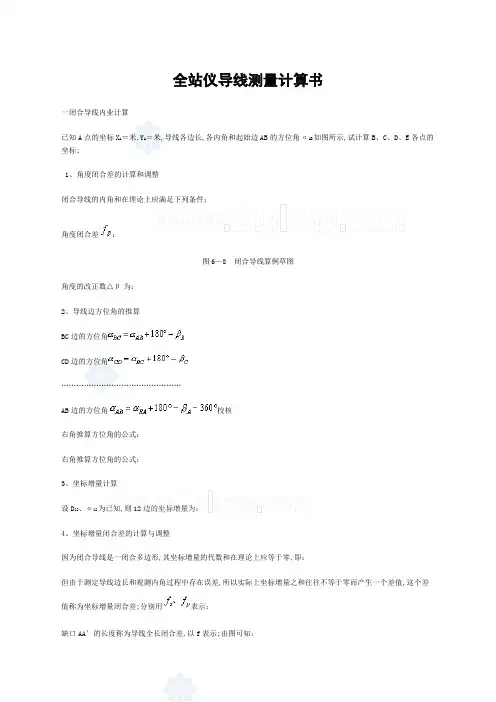

全站仪导线测量计算书一闭合导线内业计算已知A点的坐标X A=米,Y A=米,导线各边长,各内角和起始边AB的方位角αAB如图所示,试计算B、C、D、E各点的坐标;1、角度闭合差的计算和调整闭合导线的内角和在理论上应满足下列条件:角度闭合差:图6—8 闭合导线算例草图角度的改正数△β为:2、导线边方位角的推算BC边的方位角CD边的方位角…………………………………………AB边的方位角校核右角推算方位角的公式:右角推算方位角的公式:3、坐标增量计算设D12、α12为已知,则12边的坐标增量为:4、坐标增量闭合差的计算与调整因为闭合导线是一闭合多边形,其坐标增量的代数和在理论上应等于零,即:但由于测定导线边长和观测内角过程中存在误差,所以实际上坐标增量之和往往不等于零而产生一个差值,这个差值称为坐标增量闭合差;分别用表示:缺口AA′的长度称为导线全长闭合差,以f表示;由图可知:图6—9 闭合导线全长闭合差导线相对闭合差;对于量距导线和测距导线,其导线全长相对闭合差一般不应大于1/2000;调整的方法是:将坐标增量闭合差以相反符号,按与边长成正比分配到各条边的坐标增量中,公式为:的改正数=的改正数=的改正数=米的改正数=米5、导线点的坐标计算根据导线起算点A的已知坐标及改正后的纵、横坐标增量,可按下式计算B点的坐标:起始点A的坐标已知,则B点的坐标为:二附合导线的内业计算图6—10 附和导线算例草图1、角度闭合差的计算和调整2、坐标增量闭合差的计算由于A、E的坐标为已知,所以从A到E的坐标增量也就已知,即:通过附合导线测量也可以求得A、E间的坐标增量,用、表示由于测量误差故存在坐标增量闭合差:闭合导线坐标计算表点击放大图附合导线坐标计算表点击放大图。

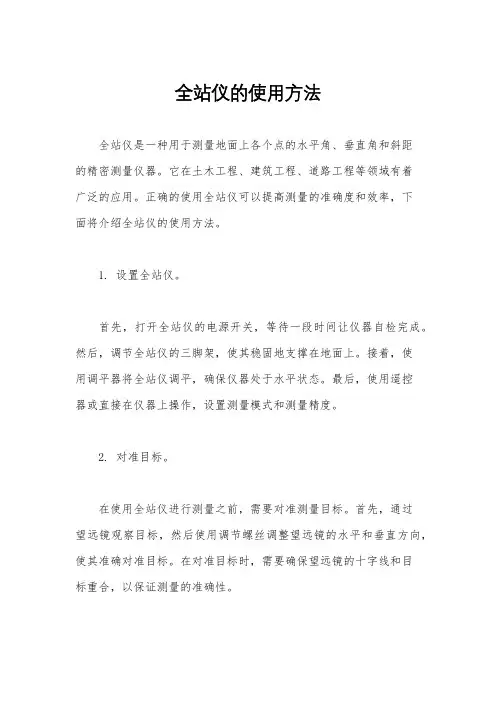

全站仪的使用方法全站仪是一种用于测量地面上各个点的水平角、垂直角和斜距的精密测量仪器。
它在土木工程、建筑工程、道路工程等领域有着广泛的应用。
正确的使用全站仪可以提高测量的准确度和效率,下面将介绍全站仪的使用方法。
1. 设置全站仪。
首先,打开全站仪的电源开关,等待一段时间让仪器自检完成。
然后,调节全站仪的三脚架,使其稳固地支撑在地面上。
接着,使用调平器将全站仪调平,确保仪器处于水平状态。
最后,使用遥控器或直接在仪器上操作,设置测量模式和测量精度。
2. 对准目标。
在使用全站仪进行测量之前,需要对准测量目标。
首先,通过望远镜观察目标,然后使用调节螺丝调整望远镜的水平和垂直方向,使其准确对准目标。
在对准目标时,需要确保望远镜的十字线和目标重合,以保证测量的准确性。
3. 进行测量。
当全站仪设置和对准完成后,即可进行测量。
在测量过程中,需要注意保持全站仪的稳定,避免外界因素对测量结果的影响。
可以通过遥控器或仪器上的按钮进行测量操作,记录下水平角、垂直角和斜距等数据。
在测量结束后,及时保存数据并进行必要的处理和分析。
4. 数据处理。
测量完成后,需要对测量数据进行处理和分析。
可以通过连接计算机或直接在仪器上进行数据传输,将测量数据导入相关软件进行处理。
在数据处理过程中,需要注意排除异常数据,进行坐标转换和误差校正,最终得到准确的测量结果。
5. 注意事项。
在使用全站仪时,需要注意以下几点,首先,保持仪器的清洁和干燥,避免灰尘和水汽对仪器的影响;其次,避免长时间暴露在阳光下,以免损坏仪器的光学部件;最后,在使用过程中要注意仪器的保护,避免碰撞和摔落。
总之,全站仪是一种精密的测量仪器,在使用时需要严格按照操作规程进行,确保测量的准确性和可靠性。
通过正确的使用方法和注意事项,可以更好地发挥全站仪的作用,提高工程测量的效率和质量。
全站仪使用方法步骤全站仪是一种用于测量地面上各点空间坐标的仪器,广泛应用于土木工程、建筑工程、道路工程等领域。
正确的使用全站仪可以提高测量的准确性和效率,下面将介绍全站仪的使用方法步骤。
1. 设置全站仪。
首先,将全站仪放置在平稳的地面上,确保其稳固不会晃动。
然后打开仪器,并根据仪器的说明书进行基本设置,包括校准仪器、调整仪器的水平、设置测量单位等。
2. 建立基准点。
在使用全站仪进行测量之前,需要建立基准点。
基准点通常是由测量员在地面上选定的固定点,可以是地面上的标志物、固定的建筑物等。
在建立基准点时,需要使用测量尺和其他测量工具来确保基准点的准确性和稳定性。
3. 目标点测量。
在进行目标点测量时,需要将全站仪对准目标点,并进行测量。
在测量过程中,需要注意保持仪器的稳定,避免外界干扰,并确保测量过程中不移动全站仪。
4. 数据处理。
测量完成后,需要对测量得到的数据进行处理。
这包括将测量数据导入计算机软件中进行处理,计算出目标点的空间坐标,并生成测量报告。
5. 仪器保养。
在使用全站仪之后,需要对仪器进行保养。
这包括清洁仪器表面、保持仪器的稳定性、定期校准仪器等。
保养工作可以延长仪器的使用寿命,并保证测量的准确性。
6. 安全注意事项。
在使用全站仪时,需要注意安全。
避免在恶劣的天气条件下使用仪器,避免在危险的地形环境中使用仪器,避免对仪器进行不当操作等。
通过以上步骤,可以正确地使用全站仪进行测量工作,提高测量的准确性和效率。
在实际使用中,需要根据具体情况灵活运用,并结合实际操作经验,不断提高测量技术水平。
全站仪使用方法在这个日新月异的社会里,有许多的东西在被取代。
在老前辈的时候用作测量放线的是经纬仪,而经纬仪受地形的影响,地势变化大的地方用经纬放线很不方便。
因此在经纬仪的基础上聪明的人又发明了全站仪,它使前线的施工放线工作变的简单、快捷化。
而且无累积误差,是现施工放线中最常用的方法。
现西北项目部用的是拓普康GTS-332N电子全站仪,下面就以此型号的全站仪作一下简单的介绍。
仪器的各部分名称见说明书第10、11页。
先来介绍一下仪器的安置(仪器的整平与对中)1、安置三脚架:先将三脚架打开,伸到适当高度,拧紧三个固定螺旋。
2、将仪器安置到三脚架上:将仪器小心地置到三脚架上,拧紧中心连接螺旋。
3、仪器的对中(光学对中器):先用光学对中器粗略对中,具体方法如下:光学对中器的中心距测站点较远,则应移动三脚架,其方法是将一脚架固定住,移动另外两个脚架将其对准测站点,在此当中可利用人的脚来帮忙找点,这样会提高效率。
对中后将另外两个脚架也踩实,尤其是在地面较软的情况下这项工作尤为重要。
4、利用脚架的升降将圆水准气泡居中。
5、再一次用光学对中器对测站点:对中的目的是使仪器的中心与测站点位于同一铅垂线上。
轻轻松开中心螺旋至仪器可移动即可,将仪器轻轻移动至对中器对准测站点为止。
6、精确整平:整平的目的是使仪器的竖轴居于铅垂位置,从而使水平度盘水平。
整平时,先转动照准部平行于任意两个脚螺旋的连线,使两个脚螺旋作相对(或相反)转动,左手大拇指的运动方向即为气泡移动方向。
当气泡居中后,再将照准部平转90°,旋转另一个脚螺旋使气泡居中。
这一工作需反复多次,直至气泡在任何位置都居中为止。
(部分分仪器也可用电子气泡调平)7、仪器的照准:首先转动目镜使十字丝清晰,然后旋转照准部,使望远镜筒上的瞄准器照准目标,拧紧水平制动螺旋和竖直制动螺旋 ;再转动望远镜物镜调焦筒,使目标成像清晰;最后旋转水平和竖直微动螺旋,使十字丝精确照准目标,仔细消除视差。
全站仪使用方法及坐标计算讲解大家都知道随着建筑工程和仪器设备的发展,全站仪现已替代了经纬仪广泛应用于建筑工程中。
为了更好的掌握测量放线知识,今天对全站仪的使用和坐标计算和大家相互交流学习一下。
在使用本仪器之前, 要把各种注意事项烂熟于心,务必检查并确认该仪器各项功能运行正常。
1、不要将仪器直接对准太阳将仪器直接对准太阳会严重伤害眼睛。
若仪器的物镜直接对准太阳,也会损坏仪器。
2、将仪器架设到脚架上在架设仪器时,若有可能,请使用木脚架。
使用金属脚架时可能引起的震动会影响测量精度。
3、安装基座若基座安装不正确,也会影响测量精度。
请经常检查基座上的调节螺旋,并确保基座联结照准部的螺杆是锁紧的。
基座上的中心固定螺旋旋紧。
4、使仪器免受震动当搬运仪器时,应进行适当保护,使震动对仪器造成的影响最小。
5、提仪器要点当提仪器时,请务必抓紧仪器的把手。
6、高温环境不要将仪器放在高温环境中的时间过长,否则会影响仪器的性能。
7、温度突变仪器或棱镜的温度突变会引起测程的缩短,如将仪器从热的汽车中取出,这时应将仪器放置一段时间使之适应环境温度,再开始测量。
8、电池检查在作业前请确认电池中所剩容量9、取出电池建议当处于仪器开机状态时不要取下电池。
否则,所有存储的数据可能会丢。
故请仪器关机后取下和安装电池。
测量准备1、仪器安放(1)安放三脚架首先将三脚架三个架腿拉伸到合适位置上,紧固锁紧装置;(2)把仪器放在三脚架上小心地把仪器放在三脚架上,通过拧紧三脚架上的中心螺旋使仪器与三脚架联结紧固。
2、仪器整平(1)用圆水准器粗整平仪器相向转动两只脚螺旋使气泡移至垂直于两只脚螺旋连线的圆水准器线上。
转动另一只脚螺旋,使水泡居于圆水准器中心。
(2)用长水准器精确整平仪器松开水平止动手轮,转动仪器使长水准器与两只脚螺旋连线平行;相向转动脚螺旋,使水泡居于长水准器的中心;松开水平止动手轮,转动仪器90°;转动另一只脚螺旋,使水泡居于长水准器的中心;重复以上步骤,直至仪器转动任意位置时,水泡都能居于长水准器的中心。
作业指导书1.全站仪简介全站仪是全站型电子测速仪的简称,它集电子经纬仪、光电测距仪和微处理器于一体,全站仪是一种可以同时进行角度(水平角、竖直角)测量、距离(斜距、平距、高差)测量和数据处理,由于只需要一次安置,仪器便可以完成测站上所有的测量工作,故被称为“全站仪”。
全站仪上半部分包含有测量的四大光电系统,即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。
通过键盘可以输入操作指令、数据和设置参数。
以上各系统通过I/O接口接入总线与微处理器联系起来。
微处理器(CPU)是全站仪的核心部件,主要有寄存器系列(缓冲寄存器、数据寄存器、指令寄存器)、运算器和控制器组成。
微处理器的主要功能是根据键盘指令启动仪器进行测量工作,执行测量过程中的检核和数据传输、处理、显示、储存等工作,保证整个光电测量工作有条不紊地进行。
输入输出设备是与外部设备连接的装置。
2.全站仪的操作(1)仪器的安置1、测量放线前后,及时对测量仪器进行检测,确保仪器状态良好。
2、先将仪器的三脚架在地面安置稳妥,安置脚架必须与地面点大致对中,架头大致水平,若为泥土地面,应将脚尖踩入土中,若为坚实地面,应防止脚尖有滑动的可能性,然后开箱取仪器。
仪器从箱中取出之前,应看清仪器在箱中的正确安放位置,以避免装箱时发生困难。
取出仪器时,应用双手握住支架或基座,轻轻安放到三脚架头上,一手握住仪器,一手拧连接螺旋,最后拧紧连接螺旋,使仪器与三脚架连接牢固。
装好仪器后,随后关闭仪器箱盖,防止灰尘等进入箱内。
(2)仪器使用时须注意的问题1、仪器安装在三脚架上之后,不论是否在观测,必须有人守护,禁止无关人员拨弄,避免路过行人、车辆碰撞。
2、仪器镜头上的灰尘,应该用仪器箱中的软毛刷拂去或用镜头纸轻轻擦去,严禁用手指或手帕等擦拭,以避免损坏镜头上的药膜,观察结束时应及时套上物镜盖。
3、阳光下观测,应撑伞防晒,雨天应禁止观测:对于电子测量仪器,在任何情况下均应撑伞防晒。
实验三全站仪闭合导线测量全站仪闭合导线测量1、仪器及工具1)由实验室借领:全站仪一台,脚架一个,测杆二根,钢尺(50m)一把,标记笔一支,记录板一块2)自备:铅笔(2H)一支,小刀一个2、实验方法与步骤指导老师讲解本次实验的内容和方法1)在地面上找出用于作闭合导线的两个已知控制点,同时在地面上选出4-8个待求控制点,做出标记,编好控制点号。
从已知控制点测起,按先后顺序,测回已知控制点。
2)测量数据包含两类,一类数据为相邻边之间的水平角。
另一类数据为点与点之间的水平距离。
3)测角:每个水平角观测一测回,按一测回测角方法记簿、计算,详细操作方法参照《测回法观测水平角》的实验报告,角度记录在表A-6中。
4)光电测距:往返观测一测回,相对精度K≤1/10000。
5)导线内业计算先后顺序为:起始坐标方位角、修正坐标方位角、角度闭合差、允许角度闭合差、角度改正数、改正后角值、各未知边坐标方位角、x轴方向坐标增量、y轴方向坐标增量、x轴方向闭合差、y轴方向闭合差、导线全长闭合差、相对精度、x轴方向改正数、y轴方向改正数、改正后的x轴方向坐标增量、改正后的y轴方向坐标增量、计算x、y坐标。
3、注意事项1)借领的仪器及工具在实验过程中要保管好,防止丢失。
2)安置仪器时应将仪器中心连接螺旋旋紧,防止仪器从脚架上脱落下来。
3)按操作规程操作,仪器不能没有人看管。
4)本次实验工作量比较大,组长在实验之前必须做好计划,组员要互相配合。
5)每步实验操作及记录必须认真仔细,尽量杜绝实验后导线不合格。
表A-6 水平角读数观测记录(测回法)仪器型号:_________ 仪器编号:__________ 观测日期:______________测站目标竖盘位置水平度盘读数半测回角值一测回平均角值左右左右左右左右左右。
工程测量人员使用手册全站仪测量及导线计算常用公式全集二〇一二年三月十五日目录一、方位角的计算公式二、平曲线转角点偏角计算公式三、平曲线直缓、缓直点的坐标计算公式四、平曲线上任意点的坐标计算公式五、竖曲线上点的高程计算公式六、超高计算公式七、地基承载力计算公式八、标准差计算公式九、坐标中线测量与计算十、全站仪的使用方法和坐标测量步骤一、 方位角的计算公式1. 字母所代表的意义:x 1:QD 的X 坐标 y 1:QD 的Y 坐标 x 2:ZD 的X 坐标 y 2:ZD 的Y 坐标 S :QD ~ZD 的距离 α:QD ~ZD 的方位角2. 计算公式:()()212212y y x x S -+-=1〕当y 2- y 1>0,x 2- x 1>0时:1212x x y y arctg--=α 2〕当y 2- y 1<0,x 2- x 1>0时:1212360x x y y arctg --+︒=α 3〕当x 2- x 1<0时:1212180x x y y arctg--+︒=α 二、 平曲线转角点偏角计算公式1. 字母所代表的意义:α1:QD ~JD 的方位角 α2:JD ~ZD 的方位角β:JD 处的偏角2. 计算公式:β=α2-α1〔负值为左偏、正值为右偏〕三、 平曲线直缓、缓直点的坐标计算公式1. 字母所代表的意义:U :JD 的X 坐标 V :JD 的Y 坐标 A :方位角〔ZH ~JD 〕T :曲线的切线长,2322402224R L L D tg R L R T ss s -+⎪⎪⎭⎫ ⎝⎛+=D :JD 偏角,左偏为-、右偏为+2. 计算公式:直缓〔直圆〕点的国家坐标:X ′=U+T cos(A+180°)Y ′=V+T sin(A+180°)缓直〔圆直〕点的国家坐标:X ″=U+Tcos(A+D)Y ″=V+Tsin(A+D)四、 平曲线上任意点的坐标计算公式1. 字母所代表的意义:P :所求点的桩号B :所求边桩~中桩距离,左-、右+ M :左偏-1,右偏+1C :JD 桩号 D :JD 偏角 L s :缓和曲线长 A :方位角〔ZH ~JD 〕 U :JD 的X 坐标 V :JD 的Y 坐标T :曲线的切线长,2322402224R L L D tg R L R T ss s -+⎪⎪⎭⎫ ⎝⎛+=I=C-T :直缓桩号 J=I+L :缓圆桩号s L DRJ H -+=180π:圆缓桩号K=H+L :缓直桩号2. 计算公式: 1〕当P<I 时中桩坐标:X m =U+(C-P)cos(A+180°) Y m =V+(C-P)sin(A+180°)边桩坐标:X b =X m +Bcos(A+90°) Y b =Y m +Bsin(A+90°)2〕当I<P<J 时()s230RL I P MA O π-︒+= ()()2390R I P I P G ---=中桩坐标:X m =U+Tcos(A+180°)+GcosO Y m =V+Tsin (A+180°)+G sinO()s290RL I P W π-︒=边桩坐标:X b =X m +Bcos(A+MW +90°) Y b =Y m +Bsin(A+MW +90°)3〕当J<P<H 时()()R J P L M A R J P R L M A O s s πππ-+︒+=⎪⎭⎫⎝⎛-︒+︒+=909090 ()RJ P R G π-︒=90sin2中桩坐标:()O G R L M A R L L A T U X s ss m cos 30cos 90180cos 23+⎪⎭⎫ ⎝⎛︒+⎪⎪⎭⎫ ⎝⎛-+︒++=π ()O G R L M A R L L A T V Y s ss m sin 30sin 90180sin 23+⎪⎭⎫ ⎝⎛︒+⎪⎪⎭⎫ ⎝⎛-+︒++=π ()RJ P W π-︒=90边桩坐标:X b =X m +Bcos(O+MW +90°)Y b =Y m +Bsin(O+MW +90°)4〕当H<P<K 时()sRL K P MMD A O π230180-︒-︒++= ()2390R P K P K G ---=中桩坐标:X m =U+Tcos(A+MD)+GcosO Y m =V+Tsin(A+MD)+GsinO()s290RL K P W π-︒=边桩坐标:X b =X m +Bcos(A+MD-MW +90°) Y b =Y m +Bsin(A+MD-MW +90°)5〕当P>K 时中桩坐标:X m =U+(T+P-K)cos(A+MD) Y m =V+(T+P-K)sin(A+MD) 边桩坐标:X b =X m +Bcos(A+MD +90°) Y b =Y m +Bsin(A+MD +90°)注:计算公式中距离、长度、桩号单位:“米〞;角度测量单位:“度〞;假设要以“弧度〞为角度测量单位,请将公式中带°的数字换算为弧度。
全站仪的使用方法及内业计算全站仪的功能介绍1、角度测量(angleobservation)(1)功能:可进行水平角、竖直角的测量。
(2)方法:与经纬仪相同,若要测出水平角∠AOB,则:1瞄准A22PSM、PPM1一般:2(1(23(1)功能:可测量目标点的三维坐标(X,Y,H)。
(2)测量原理若输入:方位角,测站坐标(,);测得:水平角和平距。
则有:方位角:坐标:若输入:测站S高程,测得:仪器高i,棱镜高v,平距,竖直角,则有:高程:(3)方法:输入测站S(X,Y,H),仪器高i,棱镜高v——瞄准后视点B,将水平度盘读数设置为——瞄准目标棱镜点T,按“测量”,即可显示点T的三维坐标。
4(1(21235(1(2(3(4§7.2TOPCONGTS-312全站仪使用简介一、仪器面板外观和功能说明面板上按键功能如下:——进入坐标测量模式键。
◢——进入距离测量模式键。
ANG——进入角度测量模式键。
MENU——进入主菜单测量模式键。
ESC——用于中断正在进行的操作,退回到上一级菜单。
POWER——电源开关键◢◣——光标左右移动键▲▼——光标上下移动、翻屏键F1、F2、VHDN1功能:按第1页F2HOLDF3HSET第2页F2REP:复测法。
F3V%:竖直角用百分数显示。
F4P2↓:进入第3页。
第3页F1H-BZ:仪器每转动水平角90°时,是否要蜂鸣声。
F2R/L:右向水平读数HR/左向水平读数HL切换,一般用HR。
F3CMPS:天顶距V/竖直角CMPS的切换,一般取V。
F4P3↓:进入第1页。
2、距离测量模式功能:按◢进入,可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置。
第1页F1MEAS:进行测量。
F2MODE:设置测量模式,Fine/coarse/tragcking(精测/粗测/跟踪)。
F3S/A第2页F2SOF3m/f/i3第1页F2MODEF3S/A第2页F1R.HT:输入棱镜高。
全站仪的使用方法及内业计算全站仪的功能介绍1、角度测量(angle observation)(1)功能:可进行水平角、竖直角的测量。
(2)方法:与经纬仪相同,若要测出水平角∠ AOB ,则:1)当精度要求不高时:瞄准 A 点——置零( 0 SET )——瞄准 B 点,记下水平度盘 HR 的大小。
2)当精度要求高时:——可用测回法( method of observation set )。
操作步骤同用经纬仪操作一样,只是配置度盘时,按“置盘”( H SET )。
2、距离测量( distance measurement )PSM 、PPM 的设置——测距、测坐标、放样前。
1)棱镜常数(PSM )的设置。
一般: PRISM=0 (原配棱镜),-30mm (国产棱镜)2)大气改正数( PPM )(乘常数)的设置。
输入测量时的气温( TEMP )、气压( PRESS ),或经计算后,输入 PPM 的值。
(1)功能:可测量平距 HD 、高差 VD 和斜距 SD (全站仪镜点至棱镜镜点间高差及斜距)(2)方法:照准棱镜点,按“测量”( MEAS )。
3、坐标测量( coordinate measurement )(1)功能:可测量目标点的三维坐标( X , Y , H )。
(2)测量原理若输入:方位角,测站坐标(,);测得:水平角和平距。
则有:方位角:坐标:若输入:测站 S 高程,测得:仪器高 i ,棱镜高 v ,平距,竖直角,则有:高程:(3)方法:输入测站 S ( X , Y ,H ),仪器高 i ,棱镜高 v ——瞄准后视点 B ,将水平度盘读数设置为——瞄准目标棱镜点 T ,按“测量”,即可显示点 T 的三维坐标。
4、点位放样 (Layout)(1)功能:根据设计的待放样点 P 的坐标,在实地标出 P 点的平面位置及填挖高度。
(2)放样原理1)在大致位置立棱镜,测出当前位置的坐标。
2)将当前坐标与待放样点的坐标相比较,得距离差值 dD 和角度差 dHR 或纵向差值ΔX 和横向差值Δ Y 。
3)根据显示的 dD 、dHR 或ΔX 、ΔY ,逐渐找到放样点的位置。
5、程序测量( programs )(1)数据采集 (data collecting)(2)坐标放样 (layout)(3)对边测量(MLM)、悬高测量(REM)、面积测量(AREA)、后方交会(RESECTION) 等。
(4)数据存储管理。
包括数据的传输、数据文件的操作(改名、删除、查阅)。
§ 7.2 TOPCON GTS-312 全站仪使用简介一、仪器面板外观和功能说明面板上按键功能如下:——进入坐标测量模式键。
◢ ——进入距离测量模式键。
ANG ——进入角度测量模式键。
MENU ——进入主菜单测量模式键。
ESC ——用于中断正在进行的操作,退回到上一级菜单。
POWER ——电源开关键◢ ◣ ——光标左右移动键▲ ▼ ——光标上下移动、翻屏键F1 、 F2 、 F3 、 F4 ——软功能键,其功能分别对应显示屏上相应位置显示的命令。
显示屏上显示符号的含义:V ——竖盘读数;HR ——水平读盘读数(右向计数);HL ——水平读盘读数(左向计数);HD ——水平距离; VD ——仪器望远镜至棱镜间高差; SD ——斜距; * ——正在测距;N ——北坐标,x ; E ——东坐标,y ; Z ——天顶方向坐标,高程H 。
二、全站仪几种测量模式介绍1、角度测量模式功能:按 ANG 进入,可进行水平角、竖直角测量,倾斜改正开关设置。
第 1 页 F1 OSET :设置水平读数为:0°00ˊ00"。
F2 HOLD :锁定水平读数。
F3 HSET :设置任意大小的水平读数。
F4 P1↓:进入第 2 页。
第 2 页 F1 TILT :设置倾斜改正开关。
F2 REP :复测法。
F3 V% :竖直角用百分数显示。
F4 P2↓:进入第 3 页。
第 3 页 F1 H-BZ :仪器每转动水平角90°时,是否要蜂鸣声。
F2 R/L :右向水平读数 HR/ 左向水平读数 HL 切换,一般用 HR 。
F3 CMPS :天顶距 V/ 竖直角 CMPS 的切换,一般取 V 。
F4 P3↓:进入第 1 页。
2、距离测量模式功能:按◢ 进入,可进行水平角、竖直角、斜距、平距、高差测量及 PSM 、 PPM 、距离单位等设置。
第 1 页 F1 MEAS :进行测量。
F2 MODE :设置测量模式, Fine/coarse/tragcking(精测/粗测/跟踪)。
F3 S/A :设置棱镜常数改正值( PSM )、大气改正值( PPM )。
F4 P1 ↓:进入第 2 页。
第 2 页 F1 OFSET :偏心测量方式。
F2 SO :距离放样测量方式。
F3 m/f/i :距离单位米 / 英尺 / 英寸的切换。
F4 P2↓:进入第 1 页。
3、坐标测量模式功能:按进入,可进行坐标( N , E , H )、水平角、竖直角、斜距测量及 PSM 、 PPM 、距离单位等设置。
第 1 页 F1 MEAS :进行测量。
F2 MODE :设置测量模式, Fine/Coarse/Tracking 。
F3 S/A :设置棱镜改正值( PSM ),大气改正值( PPM )常数。
F4 P1↓:进入第 2 页。
第 2 页 F1 R.HT :输入棱镜高。
F2 INS.HT :输入仪器高。
F3 OCC :输入测站坐标。
F4 P2↓:进入第 3 页。
第 3 页 F1 OFSET :偏心测量方式。
F2 ———F3 m/f/i: 距离单位米 / 英尺 / 英寸切换。
F4 P3↓:进入第 1 页。
4、主菜单模式功能:按 MENU 进入,可进行数据采集、坐标放样、程序执行、内存管理(数据文件编辑、传输及查询)、参数设置等。
三、全站仪功能简介测量前,要进行如下设置——按◢ 或,进入距离测量或坐标测量模式,再按第 1 页的 S/A ( F3 )。
1、棱镜常数 PRISM 的设置——进口棱镜多为 0 ,国产棱镜多为-30mm。
(具体见说明书)2、大气改正值 PPM 的设置——按“ T-P ”,分别在“ TEMP. ”和“ PRES. ” 栏,输入测量时的气温、气压。
(或者按照说明书中的公式计算出 PPM 值后,按“ PPM ”直接输入)。
说明: PRISM 、 PPM 设置后,在没有新设置前,仪器将保存现有设置。
(一)角度测量按 ANG 键,进入测角模式(开机后默认的模式),其水平角、竖直角的测量方法与经纬仪操作方法基本相同。
照准目标后,记录下仪器显示的水平度盘读数 HR 和竖直度盘读数 V 。
(二)距离测量先按◢ 键,进入测距模式,瞄准棱镜后,按 F1 ( MEAS ),记录下仪器测站点至棱镜点间的平距 HD 、镜头与镜头间的斜距 SD 和镜头与镜头间的高差 VD 。
(三)坐标测量1、按 ANG 键,进入测角模式,瞄准后视点 A 。
2、按 HSET ,输入测站 O 至后视点 A 的坐标方位角。
如:输入 65.4839 ,即输入了。
3、按键,进入坐标测量模式。
按P↓,进入第 2 页。
4、按 OCC ,分别在 N 、 E 、 Z 输入测站坐标( X0 ,Y0 ,H0 )。
5、按P↓,进入第 2 页,在 INS.HT 栏,输入仪器高。
6、按P↓,进入第 2 页,在 R.HT 栏,输入 B 点处的棱镜高。
7、瞄准待测量点 B ,按 MEAS ,得 B 点的( XB ,YB ,HB )。
(四)零星点的坐标放样(不使用文件)1、按 MENU ,进入主菜单测量模式。
2、按 LAYOUT ,进入放样程序,再按 SKP ,略过使用文件。
3、按 OOC.PT ( F1 ),再按 NEZ ,输入测站 O 点的坐标( X0 ,Y0 ,H0 );并在 INS.HT 一栏,输入仪器高。
4、按 BACKSIGHT ( F2 ),再按 NE/AZ ,输入后视点 A 的坐标( xA , yA );若不知 A 点坐标而已知坐标方位角,则可再按 AZ ,在 HR 项输入的值。
瞄准 A 点,按 YES 。
5、按 LAYOUT ( F3 ),再按 NEZ ,输入待放样点 B 的坐标( xB , yB,HB )及测杆单棱镜的镜高后,按 ANGLE( F1 )。
使用水平制动和水平微动螺旋,使显示的dHR=0°00ˊ00",即找到了 OB 方向,指挥持测杆单棱镜者移动位置,使棱镜位于 OB 方向上。
6、按 DIST ,进行测量,根据显示的 dHD 来指挥持棱镜者沿 OB 方向移动,若 dHD 为正,则向 O 点方向移动;反之若 dHD 为负,则向远处移动,直至 dHD=0 时,立棱镜点即为 B 点的平面位置。
7、其所显示的 dZ 值即为立棱镜点处的填挖高度,正为挖,负为填。
8、按 NEXT ——反复 5 、6 两步,放样下一个点 C 。
1.1直线上各中桩坐标计算当需要放样的P点位于直线上时,有两种情况:位于YZ(HZ)之间和ZY(ZH)之间,或者位于公路QD和ZH(ZY)之间,其计算方法相同,公式如下:式中为该段直线的起点(可以是YZ,HZ,或QD)坐标为要求的P点与该段直线起点的桩号差(距离)1.2 单圆曲线上各中桩坐标计算当需要放样P点位于单圆曲线上时,其坐标计算如下:式中为ZY点坐标,为圆曲线半径为P点与ZY 点的桩号差(弧长)当路线左转时,取“-”,反之取“+”1.3 带缓和曲线的圆曲线上各中桩坐标计算当P点位于带缓和曲线的圆曲线时,又分为以下三种情况:1.3.1 ZH到HY段式中为ZH点坐标为P点与ZH点桩号差,为缓和曲线长当路线左转时,取“-”,反之取“+”1.3.2 HY到YH段式中为HY点坐标为P点与ZH点桩号差,为缓和曲线长当路线左转时,取“-”,反之取“+”1.3.3 YH到HZ段式中,为HZ点坐标,为HZ点与P点的桩号差当路线左转时,取“+”,反之取“-”1.4 复曲线上各中桩坐标计算1.4.1当复曲线中间不设缓和曲线时,采用以下方法进行计算:对于第一缓和曲线、第一段圆曲线以及第二缓和曲线,分别用公式(3)、公式(4)和公式(5)计算;对于第二段圆曲线,用公式(2)计算,计算时将公式(2)中的换成,分别为第一圆曲线和第一缓和曲线长度,左转取“-”,右转取“+”。
1.4.2 当复曲线中间有缓和曲线时,即构成卵型曲线。
如图2,缓和曲线AB的长度为,A、B点的曲率半径分别为和,为缓和曲线上曲率为零的点,AB段内任意点的坐标从点推算。
对于这种曲线来讲,主要是计算中间缓和曲线上各点的坐标,而两侧的圆曲线和缓和曲线的计算方法与前述内容相同,此处不再细述。
