化工制图试题及答案一、选择题（每题2分，共20分）1. 在化工制图中，表示管道内流体流向的符号是：A. 箭头B. 点线C. 虚线D. 实线答案：A2. 化工制图中，表示阀门的符号是：A. 圆形B. 矩形C. 三角形D. 方框答案：C3. 化工制图时，用于表示设备名称的代码通常采用：A. 拼音首字母B. 英文缩写C. 数字编号D. 汉字答案：C4. 在化工制图中，管道直径的标注通常采用哪种方式：A. 文字描述B. 符号表示C. 数字编号D. 图形表示答案：B5. 化工制图中，表示泵的符号是：A. 圆形B. 矩形C. 椭圆形D. 梯形答案：C6. 化工制图中，表示阀门开启状态的符号是：A. 一个圆圈B. 一个叉号C. 一个箭头D. 一个点答案：C7. 化工制图中，表示管道连接的符号是：A. 直线B. 曲线C. 点线D. 虚线答案：A8. 在化工制图中，表示设备内部结构的视图是：A. 剖面图B. 轴测图C. 透视图D. 侧视图答案：A9. 化工制图中，表示管道分支的符号是：A. 一个圆圈B. 一个叉号C. 一个箭头D. 一个点答案：A10. 化工制图中，表示管道阀门关闭状态的符号是：A. 一个圆圈B. 一个叉号C. 一个箭头D. 一个点答案：B二、填空题（每题2分，共20分）1. 在化工制图中，管道的尺寸通常用________表示。
答案：直径2. 化工制图中，设备的位置通常用________来表示。
答案：坐标3. 化工制图中，管道的材质通常用________来表示。
答案：符号4. 在化工制图中，表示管道内流体压力的符号是________。
答案：P5. 化工制图中，表示管道内流体温度的符号是________。
答案：T6. 化工制图中，设备的操作条件通常用________来表示。
答案：注释7. 在化工制图中，表示管道内流体速度的符号是________。
答案：V8. 化工制图中，表示管道内流体流量的符号是________。
化工制图与识图练习题及参考答案一、单选题（共19题，每题1分，共19分）1.关于物料名称及代号错误的是()A、再表示工艺流体B、LS表示高压强汽C、IS表示工艺固体正确答案：B2.化工设备安装在基础或其他构件上所需要的尺寸称为()。
A、装配尺寸B、安装尺寸C、其他尺寸正确答案：B3.通常以管道与管件为主体，用来指导生产与施工的工程技术图样。
称为()A、设备图B、流程图C、管道图正确答案：C4.下列不属于剖视图的种类是()A、全部视图B、断面图C、局部剖视正确答案：B5.工艺管道及仪表流程图说法错误的是()A、不按比例绘制B、采用标准规格的AO图幅C、采用标准规格的A1图幅正确答案：B6.图样上所注尺寸，为该图样所示机件的()，否则应别加说明。
A、最后完工尺寸B、测量尺寸C、留有加工余量尺寸正确答案：A7.关于不属于化工工艺流程图组成的是()A、管道布置图B、方框图C、首页图正确答案：A8.关于管道布置图说法正确的是()A、管道布置图又称为设备图B、管道布置无需考虑物科因素C、管道布置时要考虑便于操作及安全生产正确答案：C9.不属于化工设备结构特点的是()A、广泛采用标准零部件B、尺寸相差不大C、壳体以回转体为主正确答案：B10.当设备的直径超过()mm时，应开设人孔。
A、900B、800C、600正确答案：A11.关于设备分类代号表示正确的是()A、塔:SB、容器:当C、反应器中正确答案：C12.国家标准规定，机械图样中的尺寸以()为单位。
A、米B、毫米C、厘米正确答案：B13.下列属于A2图幅的尺寸是()A、1189*841B、210﹡297C、420﹡594正确答案：C14.关于管架错误的是()A、管架是起支撑管道作用B、管架类别A表示固定架C、管架类别K表示吊架正确答案：C15.关于法兰连接说法错误的是()A、不可拆连接B、可拆连接C、一般由法兰、垫片、螺母等零件组成正确答案：A16.管道通常不需要用《》管件连接起来。
试卷三答案
考试答案: 《化工制图》开课性质：考试ﻫ
一、选择题(每题 5 分，共5 分）
１.在对焊法兰下面打一各钩
1.求作俯视图(１0分)
ﻫ二、作图题（每题1０分,共30 分）ﻫ
ﻫ 2。
参照物体轴测图,求作左视图（1０)
ﻫ 3。
补全剖视图上的缺线(10分)
ﻫ三、将主视图画成全剖视图（10分）
ﻫ四、用多次旋转的表达方法画出正确的主视图（15分)
五、分析螺栓连接中的错误，补全所缺的图线(2０分)
ﻫ六、看懂冷凝器装配图，回答下列问题（２０分）1 ﻫ。
图上零件编号共有26种，属于标准化零部件有１2 种,接管口有７个。
2。
装配图采用了２个基本视图。
一个是主视图。
另一个是右视图.主视图采用的是全剖的表达方法，右视图采用的是半剖的表达方法。
ﻫ３。
A—A剖视图表达了ｓ型和 F 型鞍式支座，其结构的螺栓孔不同，为什么？因为热胀冷缩的原因。
ﻫ４。
图样中采用了 1 个局部放大图,主要表达了封头和管板以及换热管的连接方法。
5 ﻫ. 该冷凝器共有 98 根管子.管内走水。
管外走料气 . 6 ﻫ．冷凝器的内经为 400 ，外经为 408 ；该设备总长为１840 , 总高为７10 。
7．换热管的长度为 1５10 ，壁厚为 2。
5 。
8 ﻫ。
试解释“法兰30—１。
6＂（件14)的含义。
法兰：连接管子或容器的零件。
3０：法兰的公称直径。
1 ﻫ。
6：法兰的公称压力。

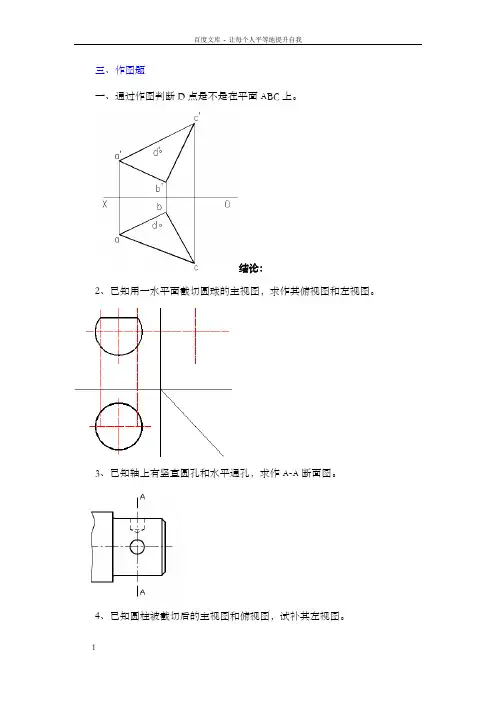

三、作图题一、通过作图判断D点是不是在平面ABC上。
结论：2、已知用一水平面截切圆球的主视图，求作其俯视图和左视图。
3、已知轴上有竖直圆孔和水平通孔，求作A-A断面图。
4、已知圆柱被截切后的主视图和俯视图，试补其左视图。
5、已知圆锥的视图及表面一点M，作出M点的两外两个投影（保留作图进程）。
6、按照已知图形，画出螺纹连接。
7、已知两直径相等的圆柱相交，求作主视图中的相贯线。
8、已知轴上圆锥凹坑和深度为3mm的槽，求作A-A断面图。
9、已知AB平行于V面，过K作直线KD，使KD与AB垂直相交。
10、已知直线为AC为正平线，试补全平行四边形ABCD的水平投影。
11、已知△ABC平面上一点K的水平投影k，求作k’。
1二、已知一般位置平面△ABC的两面投影，试在平面上作水平线CD。
13、已知物体的立体图，作出其主视图。
主视14、已知圆柱被截切后的主视图和俯视图，求作其左视图。
1五、已知用一正平面截切三棱锥的主视图，补全其主视图和左视图。
1六、已知俯视图和左视图，求作主视图（全剖）。
17、已知主视图和俯视图，作出左视图。
1八、已知圆锥被截切后的主视图，作出其俯视图和左视图。
1九、已知四棱锥表面的一点M，作出M点的两外两个投影（保留作图进程）。
20、已知用一水平面截切圆球的主视图，求作其俯视图和左视图。
21、已知圆柱被截切后的主视图和俯视图，求作其左视图。
m’22、已知一四棱锥被截切后的主视图，补全其俯视图和左视图。
23、已知半球体被截切后的主视图，求作俯视图和左视图。
24、按照立体图作出三视图，并标注尺寸。
四、读图并回答问题1、按照下图回答：（1）真空管的编号是蒸汽管的编号是。
（2）图中加保温的管子编号和。
（3）图中温度仪表的安装方式是；压力仪表的安装方式是。
（4）设备E1102的物料入口管的外径是 mm；冷凝水入口管的外径是mm。
（5）若是E1102是列管式换热器，画出其示用意。
2、按照下图回答：（1）流程图中共有几台干燥器？。
化工制图与识图习题（含答案）一、单选题（共19题，每题1分，共19分）1.关于物料名称及代号错误的是()A、IS表示工艺固体B、再表示工艺流体C、LS表示高压强汽正确答案：C2.Ra、Rz分别代表()A、轮廓算术平均偏差、轮廓最大高度B、轮廓最大高度、轮廓算术平均偏差C、轮廓最小高度、轮廓最大高度正确答案：A3.管理布置图说法正确的是()A、需要标注与设备有关的建筑物的尺寸B、标题栏上行写平面下行写布置图C、安装方位标一般南向标志正确答案：A4.管道布置图的绘制说法正确的是()A、不需要选比例B、绘制视图用粗线画出建筑物C、需要确定管道布置图的表达方案正确答案：C5.下列属于A2图幅的尺寸是()A、1189*841B、210﹡297C、420﹡594正确答案：C6.关于设备分类代号表示正确的是()A、塔:SB、容器:当C、反应器中正确答案：C7.当设备的直径超过()mm时，应开设人孔。
A、800B、900C、600正确答案：B8.下列说法正确的是()A、向视图只允许向特定方向的基本视图B、向视图是剖视图C、向视图是可以自由配置的基本视图正确答案：C9.在管道布置图上标注标高流法错误的是()A、当标高以管底为基准时，加注管底代号“DPELSI、SIT”B、管道之间间隔较小时。
允许引出标准。
C、当标高以量道中心线为基准时，只需要标注“配置、证件”正确答案：A10.下列不属于化工设备结构特点的是()A、壳体以回转体为主B、大量采用螺纹连接C、尺寸大小相差悬殊正确答案：B11.通常以管道与管件为主体，用来指导生产与施工的工程技术图样。
称为()A、设备图B、管道图C、流程图正确答案：B12.下列不属于普通布置图的内容是()A、断面图B、足够的尺寸C、一组视图正确答案：A13.关于管架错误的是()A、管架是起支撑管道作用B、管架类别A表示固定架C、管架类别K表示吊架正确答案：C14.管道通常不需要用《》管件连接起来。
化工制图及CAD基础复习题一、单项选择题（每小题2分，共20分。
）1. 制图国家标准规定，必要时图纸幅面尺寸可以沿（）边加长。
A. 长B. 短C. 斜D. 各1. 一图样的图形比其实物相应要素的线性尺寸放大一倍画出，该图样标题栏比例一栏应填写（）。
A．1：2 B．2：1C．0.5：1 D．1：0.51.用下列比例分别画同一个机件，所绘图形最大的比例是：( )。
A. 1:2；B. 1:5；C. 2:1；D. 5:1。
2．每张图纸上都应画出标题栏，标题栏位置在图纸的（）。
A．左下角 B．右下角C．左上角 D．右上角3. 机械行业标准的表示符号是以下哪种（）。
A、GBB、JBC、QBD、NY4. 在机械图样中，表示可见轮廓线采用（）线型。
A、粗实线B、细实线C、波浪线D、虚线6. 国家标准的表示符号是以下哪种（）。
A、GBB、JBC、QBD、NY8. 制图国家标准规定，汉字字宽是字高h的（）倍。
A、2B、3C、0.667D、1/29. 机械制图中国家标准规定汉字是( )。
A、草体B、长仿宋体C、宋体D、楷体1、绘制指示看图的方向符号应采用：（）A、粗实线B细点画线C、细实线D、虚线2、图样不论放大或缩小绘制，在标注尺寸时，应标注：（）A、放大或缩小之后的图中数值B机件的实际尺寸C、机件的设计要求尺寸3、机械图样中书写的汉字高度h不应小于：（）A、1.8mmB、2.5mmC、3.5mmD、5mm4、在机械图样中，重合断面的轮廓线应采用：（）A、粗实线B、细实线C、虚线D、双点画线5、标注尺寸时，尺寸界线与尺寸线之间的关系为：A、两者只需相接B、两者必须垂直，且尺寸界线略过尺寸线C、两者一般情况下没，垂直，尺寸界线应略超过尺寸线，特殊情况下也可以不垂直，但两尺寸界线必须互相平行5、关于下图中A、B、C三点叙述错误的是（）A． A点在V面上; B． B点在W面上C． C点在原点; D． A点的Y坐标等于09、下列关于点的投影的描述中，正确的是A．点的X坐标表示空间点到正立投影面的距离B．点的Y坐标表示空间点到侧立投影面的距离C．点的Z坐标表示空间点到水平投影面的距离B．点的Y坐标表示空间点到正立投影面的距离3．当平面平行于投影面时，平面在该投影面上的投影（）。
化工制图习题考核一、选择题（每题2分，共20分。
）1.制图国家标准规定，图纸幅面尺寸应优先选用（）种基本幅面尺寸。
[单选题] *2.某产品用放大一倍的比例绘图，在标题栏比例项中应填写（）。
[单选题] *3.图样上机件的轮廓线用（）表示。
[单选题] *4.工程上常用的（）有中心投影法和平行投影法。
[单选题] *5.右图中的直线AB应是（）。
[单选题] *6.正平线在（）面上的投影反应实长。
[单选题] *7.主视图反应物体的（）关系。
[单选题] *8.内螺纹的规定画法：大径用细实线，小径用（）螺纹终止线用粗实线。
[单选题] *9.剖视图中，通用剖面线是与图形的主要轮廓线或剖面区域的对称线成45°的（）。
[单选题] *10.以下（）不是装配图中的内容。
[单选题] *二、填空题（每空2分，共20分。
）1．机件的真实大小应以图样上所标注的____________数值为依据，与图形的____________及绘图的准确度无关。
[填空题] *空1答案：尺寸空2答案：大小2．在画组合体三视图时，对组合体进行分析有__________________和__________________两种方式。
[填空题] *空1答案：形体分析法空2答案：线面分析法3．三视图中图形之间的对应关系是三等关系，即_________________________________。
[填空题] *空1答案：长对正，高平齐，宽相等4．视图主要用于表达机件的___________结构形状，剖视图主要表达机件的__________结构形状。
[填空题] *空1答案：外部空2答案：内部5．螺距（P）、导程（Ph）、线数（n）之间的关系是______。
[填空题] *空1答案：P=Ph/n6. 粗牙普通螺纹，公称直径20，螺距2.5，中、顶径公差带7H,短旋合长度，右旋。
标出规定代号______。
[填空题] *空1答案：M20-7H-S7.左、俯视图远离主视图的一边，表示形体的_______面。
化工制图试卷(期末)答案姓名：班级：学号：化工制图》试题题号填空题判断题选择题问答题总分应得分数 20分20分 40分 20分 100分实得分数一、填空题（1×20=20）1、焊缝的接头有对接、搭接、角接、T型接四种。
2、焊缝代号一般由基本符号和指引线组成。
3、化工设备装配图应包括以下几类尺寸：性能尺寸、装配尺寸、安装尺寸、外形尺寸和其他尺寸。
4、化工设备装配图技术要求应包括以下几方面内容：通用技术条件、装配要求、检验要求、其他要求。
5、化工工艺图包括工艺方案流程图、物料流程图和管道及仪表流程图三种。
6、化工设备支座有耳式支座和鞍式支座两类。
二、判断题（2×10=20）1、化工设备的壳体以回转体为主。
（√）2、化工设备有较多的开孔和管口。
（√）3、化工设备大量采用焊接结构。
（√）4、化工设备广泛采用标准化零部件。
（√）5、化工设备装配图的内容中包括管口表。
（√）6、两零件的接触面或配合面只画一条线。
（√）7、焊接是一种不可拆卸的连接形式。
（√）8、轴线常采用细点划线绘制。
（√）9、化工设备的尺寸大小相差悬殊。
（√）10、化工设备装配图的内容中不包括技术要求。
（×）三、选择题（10×4=40）1、下列不属于化工设备的是（D）。
A、塔器B、反应器C、换热器D、轴2、管口表是（B）中的内容。
A、零件图B、装配图C、局部放大图D、剖视图3、下列（C）中需开人孔。
A、泵B、鼓风机C、贮罐D、压缩机4、（D）不是装配图中的内容。
A、标题栏B、明细栏C、管口表D、表面粗糙度5、焊缝的基本符号有（D）种。
A、3B、4C、5D、86、化工设备装配图的特殊表达方法有（D）种。
A、8B、7C、9D、47、化工设备装配图的尺寸分（C）类。
A、3B、4C、5D、68、化工设备常用的标准化零部件有（D）种。
A、3B、4C、5D、69、支座分为（A）类。
A、2B、4C、5D、610、鞍式支座有（B）种型式。
一。
绪论1，新陈代谢，兴奋性和生殖是生物体生命活动三个基本特征。
2，新陈代谢：生物体不断地更新自我，破坏和清除已经衰老的结构，重建新的结构。
3，刺激，是能引起机体发生反应的环境变化。
4，兴奋性，是机体或组织对细胞对自己发生反映的能力。
5，兴奋，机体接受刺激后由相对静止转入活动状态或活动加强。
6，抑制，机体接受刺激后由活动状态转入相对静止或活动减弱。
7，阈值，能引起组织产生反应的最小刺激强度称为与强度或与刺激。
8，生殖，生命体发育斗殴一定阶段后，能够产生和自己相似的子代。
9人体生理功能的调节方式主要有神经调节，体液调节，自身调节三种。
二，细胞和基本组织10，细胞是生物体结构和功能的基本单位。
11，细胞膜是生命物质外面出现了一层模性结构。
12，细胞膜的功能：1保护功能（维持细胞内外侧胜利性质的恒定）2物质转运功能（有选择性地允许某些物质通过）3受体功能(特意的与化学刺激有关的蛋白质，可以与以他相应的某种特殊化学物质相结合)4免疫功能，可做抗体5防疫功能13被动运输：顺浓度差，不耗能，主动运输：逆浓度差，耗能。
14，受体介导式入胞：一种通过被转运物质与膜表面的特殊受体蛋白质相互作用而引起的入胞现象。
15四个基本组织：上皮组织，结缔组织，神经组织，肌组织16，结缔组织分为：输送结缔组织，致密结缔组织，脂肪组织，网状结缔组织，软骨，骨和血液。
17，肌组织分为骨骼肌（随意吉，横纹肌），心肌，平滑肌。
18，骨，由骨膜，骨质，骨髓，血管构成。
19，骨髓，骨髓填充于骨髓腔和骨松质间隙之间，分红骨髓和黄骨髓。
20，红骨髓具有造血功能，内涵大量不同发育阶段的白细胞和红细胞，在胎儿和幼儿时期，骨髓腔内为红骨髓，随着年龄的增长，成人骨髓腔内的骨髓，逐渐为脂肪所代替，为黄骨髓，但骨骺内。
终生保留具有造血功能的红骨髓。
21人体共有骨206，躯干骨（脊柱，12个肋骨，胸骨）51.四肢骨64头颅骨2922，脊柱由24椎骨（脊椎7，胸椎12，腰椎5），一块骶骨（五个骶椎融合）与一个尾骨（四个尾椎融合。
化工制图及CAD基础复习题一、单项选择题（每小题2分，共20分。
）1. 制图国家标准规定，必要时图纸幅面尺寸可以沿（）边加长。
A. 长B. 短C. 斜D. 各1. 一图样的图形比其实物相应要素的线性尺寸放大一倍画出，该图样标题栏比例一栏应填写（）。
A．1：2 B．2：1C．0.5：1 D．1：0.51.用下列比例分别画同一个机件，所绘图形最大的比例是：( )。
A. 1:2；B. 1:5；C. 2:1；D. 5:1。
2．每张图纸上都应画出标题栏，标题栏位置在图纸的（）。
A．左下角B．右下角C．左上角D．右上角3. 机械行业标准的表示符号是以下哪种（）。
A、GBB、JBC、QBD、NY4. 在机械图样中，表示可见轮廓线采用（）线型。
A、粗实线B、细实线C、波浪线D、虚线6. 国家标准的表示符号是以下哪种（）。
A、GBB、JBC、QBD、NY8. 制图国家标准规定，汉字字宽是字高h的（）倍。
A、2B、3C、0.667D、1/29. 机械制图中国家标准规定汉字是( )。
A、草体B、长仿宋体C、宋体D、楷体1、绘制指示看图的方向符号应采用：（）A、粗实线B细点画线C、细实线D、虚线2、图样不论放大或缩小绘制，在标注尺寸时，应标注：（）A、放大或缩小之后的图中数值B机件的实际尺寸C、机件的设计要求尺寸3、机械图样中书写的汉字高度h不应小于：（）A、1.8mmB、2.5mmC、3.5mmD、5mm4、在机械图样中，重合断面的轮廓线应采用：（）A、粗实线B、细实线C、虚线D、双点画线5、标注尺寸时，尺寸界线与尺寸线之间的关系为：A、两者只需相接B、两者必须垂直，且尺寸界线略过尺寸线C、两者一般情况下没，垂直，尺寸界线应略超过尺寸线，特殊情况下也可以不垂直，但两尺寸界线必须互相平行5、关于下图中A、B、C三点叙述错误的是（）A．A点在V面上; B．B点在W面上C．C点在原点; D．A点的Y坐标等于09、下列关于点的投影的描述中，正确的是A．点的X坐标表示空间点到正立投影面的距离B．点的Y坐标表示空间点到侧立投影面的距离C．点的Z坐标表示空间点到水平投影面的距离B．点的Y坐标表示空间点到正立投影面的距离3．当平面平行于投影面时，平面在该投影面上的投影（）。
A．积聚成一条曲线B．为一形状类似但缩小了的图形C．积聚成一条直线D．反映实形4．右图中的直线LM应是( )。
A. 水平线B. 侧平线C. 正垂线D. 侧垂线题4图题5图5．右图中的直线AB应是( )。
A. 水平线B. 侧平线C. 正垂线D. 侧垂线13、下列叙述错误的是（）A．线段DE是侧垂线；Ｂ．线段AC是正平线；Ｃ．线段AB是正平线；Ｄ．以上叙述均不对；14、已知M点在主视图上的投影，则其在俯视图上的投影为：（）A答案是：m1 ； B 答案是：m2；C答案是：m3 ；D答案是：m4；6．根据三视图图形判断与其对应的基本体应是（）。
A．长方体B．四棱锥C．三棱柱D．圆锥体题6图11. 下列关于基本视图的描述中正确的是( )A．物体的主视图反映其长度和宽度方向的尺寸；B．物体的俯视图反映其长度和高度方向的尺寸；C．物体的左视图反映其高度和宽度方向的尺寸；D．物体的右视图反映其长度和高度方向的尺寸；E. 物体的后视图反映其长度和宽度方向的尺寸；F. 物体的仰视图反映其高度和长度方向的尺寸；2．关于尺寸标注，下面说法不正确的是（）。
A．实物的真实尺寸以图样上所注的尺寸数值为依据，与图形大小和绘制准确度无关B．尺寸界线和尺寸线用细实线绘制，可单独画出，也可用其他图线代替C．角度尺寸数字一律水平注写D．图中尺寸以mm为单位时，只注写尺寸数字，不用注写计量单位的代号和名称7.如下图所示，圆锥被不同位置的平面截切，从左至右对截交线空间形状描述正确的是（）。
题7图A．椭圆、双曲线、直线B．圆、抛物线、直线C．椭圆、直线、抛物线D．圆、双曲线、椭圆8.如下图所示，圆锥被不同位置的平面截切，从左至右对截交线空间形状描述正确的是（）。
A．直线、抛物线、椭圆B．抛物线、直线、椭圆C．抛物线、双曲线、圆D．双曲线、抛物线、圆9.如图所示圆柱与圆柱相贯有一公切球时，相贯线在空间的形状为（）。
A．椭圆曲线B．抛物线C．圆曲线D．空间曲线10.如图所示，当球心与圆锥的轴线重合时，球与圆锥的相贯线在空间的形状为（）。
A．椭圆曲线B．抛物线C．圆曲线D．空间曲线5. 三视图不包括（）。
A、主视图B、俯视图C、左视图D、右视图13. 俯视图在主视图的（）。
A、正下方B、斜下方C、正左方D、正右方14. 左视图在主视图的（）。
A、正下方B、斜下方C、正左方D、正右方15. 已知物体的主、俯视图，请选择正确的左视图（b ）16. 已知物体的主、俯视图，请选择正确的左视图（c ）2、主、俯、左三个视图中唯一完全正确的视图是（）。
A 、主视图；B、俯视图；C、左视图；10、水平圆中心线的正等测图应平行于：( )A. X、Y轴；B. X、Z轴；C. Y、Z轴；D. 任意两轴。
11．已知一立体的轴测图，按箭头所指方向,正确的视图是（）。
12．已知某位学员画了下列四个立体的三视图，正确的一组是（）组。
A B C D12、下述图形尺寸标注正确的是（）。
6、局部视图与斜视图的本质区别是：( )A. 投影部位不同B. 投影面不同C. 投影方法不同D. 画法不同7、下列可以画在视图内部的图形是：( )A.局部视图B.向视图C. 移出断面图D.重合断面图15、下列断面图中错误的一个是( )13．下面关于A-A四种不同的移出断面图，画法正确的是（）。
A B C D3、下列不属于标准件的是：( )。
A. 齿轮B. 键、销C. 螺柱D. 垫圈7. 在垂直于螺纹轴线的视图中，表示小径的细实线圆画约（）圈。
A、1/2B、3/4C、2/3D、110. 螺纹的公称直径指的是螺纹的（）。
A、小径B、大径C、中径D、顶径11. 在螺纹标注中，M表示（）A、普通螺纹B、梯形螺纹C、锯齿形螺纹D、非标准螺纹8、下列关于螺纹参数不正确的叙述是：( )A. 螺纹直径有大径、小径和中径之分；B. 螺纹要素有牙型、直径、螺距、线数和旋向；C. 只有五个要素都相同的内外螺纹才能旋合在一起；D.按顺时针旋转时旋入的螺纹是左旋螺纹。
1. 在图样中，物体的对称中心线是以何种线型表示（）A.双点划线B.细点划线C.细实线D.虚线2. 在图样中，视图和剖视图的分界线是以何种线型表示（）A. 细实线B.粗实线C.波浪线D.虚线3. 在以1：2比例绘制的图样中，若某尺寸标注为30，则其实际尺寸为( ）A.30mmB.30cmC.15cmD.15mm4. 表面粗糙度的评定参数常采用( ）A.均方差B.最大偏距C.轮廓算术平均偏差D.总偏差5. 轴和孔的公差带相互交叠属于( )A.间隙配合B.过盈配合C.过渡配合D.错误的设计7. 国家标准规定，技术图样上的汉字应采用的字体是( )A.宋体B.黑体C.楷体D.长仿宋体9. 连接螺纹最常用的牙型是( )A.梯形B.锯齿形C.三角形D.矩形3．点的z坐标越大，其位置越靠（）。
A．上B．下C．前D．后4．点X的V面投影不能反映该点的（）坐标。
A．x B．y C．z D．x和z5．在V和H面上的投影均聚成直线的是（）。
A．正平面B．侧平面C．水平面D．侧垂面6．由下向上投射所得的视图，称为（）。
A．仰视图B．俯视图C．左视图D．主视图7．主视图与俯视图应满足（）关系。
A．长对正B．高平齐C．宽相等D．长对正、高平齐8．主视图反映物体的（）方位关系。
A．前后B．左右、前后C．前后、上下D．上下、左右9．关于局部放大图，下面（）的叙述正确。
A．局部放大图所采用的表达方法应与原图相同B．局部放大图所采用的表达方法不得与原图相同C．局部放大图所采用的表达方法不受原图的限制D．局部放大图所标注的比例一定是缩小的10．下面的（）局部剖视图画法正确。
A B C．D4、下列不是零件图内容的是：( )。
A. 一组视图B.尺寸C.明细栏D.标题栏E. 技术要求1、下列不属于化工设备的是（D ）A塔器B、反应器C、换热器D、轴2、管口表是（ B ）中的内容A、零件图B、装配图C、局部放大图D、剖视图3、下列（ C ）中需开人孔A、泵B、鼓风机C、贮罐D、压缩机4、（ D ）不是装配图中的内容A、标题栏B、明细栏C、管口表D、表面粗糙度5、焊缝的基本符号有（ D ）种A、3B、4C、5D、86、化工设备装配图的特殊表达方法有（ D ）种。
A、8B、7C、9D、47、化工设备装配图的尺寸分（ C ）类A、3B、4C、5D、68、化工设备常用的标准化零部件有（ D ）种A、3B、4C、5D、69、支座分为（ A ）类A、2B、4C、5D、610、鞍式支座有（ B ）种型式A、1B、2C、3D、412. 一般情况下，管口表应该画在明细栏的( )。
A、下面B、左边C、右边D、上面2. 鞍式支座必须配套使用，即S型与F型配套，请问S型的地脚螺栓孔形状是以下哪种（）A、正方形B、长圆形C、圆形D、椭圆形14．关于管道连接，图例表示的是（D ）。
A．承插连接B．法兰连接C．螺纹连接D．焊接连接15.关于管道连接，图例表示的是（ C ）。
A．承插连接B．法兰连接C．螺纹连接D．焊接连接二、填空题（每小题2分，共20分）1. A4图纸的幅面尺寸是210x297 。
3. 图纸中的比例采用原值比例、放大比例、缩小比例3种。
5. 标题栏的位置一般在图框的右下角。
1、国家标准中规定的图纸的基本幅面有_______种，分别是____、____、____、____、____，其中A3图纸的幅面尺寸是_____________________。
2、视图间的“三等关系”是：主、俯视图___________, 主、左视图___________,俯、左视图____________。
2、轮廓线的含义是：物体上投影有积聚性的平面；两个面或平面或曲面的交线；曲面的转向轮廓线。
可见轮廓线在三视图中用表示；不见轮廓线则用表示；回转面的轴线、圆的对称中心线、物体的对称中心线用表示。
1. 一个完整的尺寸, 一般应包括尺寸界线、尺寸线、尺寸数字和表示尺寸线终端的箭头。
7. 尺寸标注中的符号：R表示半径，Φ表示直径，SΦ表示球直径。
1、在图纸上必须用线画出图框，其格式分为和两种，但同一种产品的图样只能采用一种格式。
2、我国于年发布的现行有效的《比例》国家标准中规定，比例是指与相应要素的之比。
比例分比例、比例、比例。
3、现行的《机械制图图线》国家标准图线规定是八种，分别是，细实线，，，细点画线，，粗点画线和双点画线。
图线的宽度分为粗细两种，粗线的宽度d不得小于mm。
