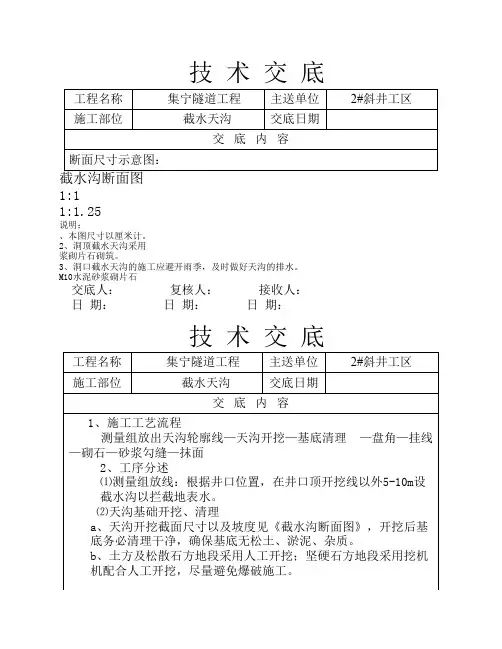

技术交底工程名称集宁隧道工程主送单位2#斜井工区施工部位截水天沟交底日期交底内容断面尺寸示意图:截水沟断面图1:11:1.25说明:、本图尺寸以厘米计。
2、洞顶截水天沟采用浆砌片石砌筑。
3、洞口截水天沟的施工应避开雨季,及时做好天沟的排水。
M10水泥砂浆砌片石交底人:复核人:接收人:日期:日期:日期:技术交底工程名称集宁隧道工程主送单位2#斜井工区施工部位截水天沟交底日期交底内容1、施工工艺流程测量组放出天沟轮廓线—天沟开挖—基底清理 —盘角—挂线—砌石—砂浆勾缝—抹面2、工序分述⑴测量组放线:根据井口位置,在井口顶开挖线以外5-10m设截水沟以拦截地表水。
⑵天沟基础开挖、清理a、天沟开挖截面尺寸以及坡度见《截水沟断面图》,开挖后基底务必清理干净,确保基底无松土、淤泥、杂质。
b、土方及松散石方地段采用人工开挖;坚硬石方地段采用挖机机配合人工开挖,尽量避免爆破施工。
3、浆砌片石施工天沟浆砌片石采用M10砂浆砌筑,砌筑过程必须严格质量规范要求。
a、在片石砌筑前,必须盘角、挂线,保证浆砌片石接缝规范,避免假缝,通缝的出现、砌筑坡度规范。
b、砌体采用挤浆法分层、分段砌筑:按每15米分段,片石砌缝应互相错开,砌缝砂浆应饱满。
交底人:复核人:接收人:日期:日期:日期:技术交底工程名称集宁隧道工程主送单位2#斜井工区施工部位截水天沟交底日期交 底 内 容c、选用较大的石块作为砌筑面石,片石的砌筑应符合下列规定:石料间的砌缝应互相交错,咬搭,砂浆密实,石料不得无砂浆直接砌筑,也不得先干填石料,而后铺灌砂浆;较宽的砌缝可用小石块挤填,挤浆时可用小锤调打石料,将砌缝挤紧,不得以留有孔隙。
d、浆砌片石的砌块砌缝的宽度不超过4cm,砌体表面与三块相邻石相切的内切圆直径,不大于7cm,两层间的错缝不小于8cm。
4、砂浆勾缝、抹面a、边墙砌缝在勾缝前,应先清除砌体表面虚碴、浮浆等杂质以及砌筑缝间的舌头浆,然后以清水冲洗其表面。
一、工程概况1. 工程名称:[工程名称]2. 施工单位:[施工单位]3. 施工地点:[施工地点]4. 施工时间:[施工开始时间]至[施工结束时间]二、施工范围及内容1. 施工范围:[施工范围,如:某路段、某建筑物等]2. 施工内容:截水天沟的施工,包括基础开挖、沟槽支护、混凝土浇筑、防水处理等。
三、施工安全技术交底1. 施工人员安全意识教育(1)加强施工人员的安全意识教育,确保施工人员了解并遵守各项安全操作规程。
(2)对新进场人员进行岗前安全教育培训,确保其具备一定的安全知识。
2. 施工现场安全措施(1)施工现场设置明显的安全警示标志,提醒施工人员注意安全。
(2)施工现场设置安全通道,确保施工人员通行畅通。
(3)施工区域设置围挡,防止非施工人员进入。
3. 施工机械及材料安全(1)机械设备操作人员必须持有相应的操作资格证书。
(2)机械设备在使用前应进行全面检查,确保其安全可靠。
(3)施工材料必须符合国家相关标准,严禁使用不合格材料。
4. 施工人员个人防护(1)施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。
(2)高空作业人员必须佩戴安全绳、安全网等防护设施。
5. 施工现场防火、防爆、防中毒(1)施工现场设置消防器材,确保其完好、有效。
(2)禁止携带易燃易爆物品进入施工现场。
(3)施工现场通风良好,防止有毒有害气体积聚。
6. 施工现场防触电(1)施工现场电气设备必须符合国家相关标准,确保安全可靠。
(2)施工人员必须掌握电气设备的操作规程,防止触电事故发生。
7. 施工现场防坠落(1)高空作业人员必须使用安全带,并确保安全带系挂正确。
(2)施工现场设置安全防护栏,防止人员坠落。
8. 施工现场防坍塌(1)基础开挖、沟槽支护等作业过程中,应加强监测,确保施工安全。
(2)对不稳定边坡进行加固处理,防止坍塌事故发生。
9. 施工现场防噪声、防尘(1)施工现场噪声不得超过国家规定标准。
(2)施工现场应采取防尘措施,降低粉尘污染。
一、工程概况1. 工程名称:____________________2. 工程地点:____________________3. 施工单位:____________________4. 施工班组:____________________5. 交底时间:____________________二、截水天沟施工工艺及要求1. 施工工艺:(1)放样定位:根据设计图纸,确定截水天沟的走向、位置及尺寸,并标明控制点。
(2)基础处理:对沟槽底部进行清理,确保基础坚实、平整。
(3)模板安装:选用符合要求的钢模板,按照设计尺寸进行拼装,确保拼接严密,无明显缝隙。
(4)混凝土浇筑:采用分层浇筑,每层厚度控制在20cm左右,确保混凝土密实。
(5)养护:混凝土浇筑完成后,应及时进行养护,保持湿润,防止开裂。
2. 技术要求:(1)截水天沟截面尺寸:上口宽180cm,下口宽60cm,深度60cm,两端坡度1:1。
(2)每10m为一个现浇制作单元,每两个单元间设置一道伸缩缝,缝宽2cm。
(3)混凝土强度等级:C20。
(4)模板拼装牢固,无变形、倾斜现象。
三、安全注意事项1. 人员安全:(1)施工人员必须佩戴安全帽、安全带等个人防护用品。
(2)施工过程中,注意高空作业安全,防止坠落。
(3)施工人员不得酒后作业,确保作业安全。
2. 设备安全:(1)施工前,对机械设备进行安全检查,确保设备完好。
(2)操作机械设备时,严格按照操作规程进行,防止设备故障引发事故。
(3)施工过程中,注意设备维护保养,确保设备正常运行。
3. 施工环境安全:(1)施工现场应保持整洁,施工材料堆放整齐,防止绊倒、滑倒事故发生。
(2)施工区域设置安全警示标志,提醒施工人员注意安全。
(3)施工过程中,注意防火、防爆,防止火灾、爆炸事故发生。
四、应急处置措施1. 人员伤害事故:(1)发现人员受伤,立即停止施工,将伤者移至安全区域。
(2)对伤者进行简单包扎处理,并拨打急救电话。

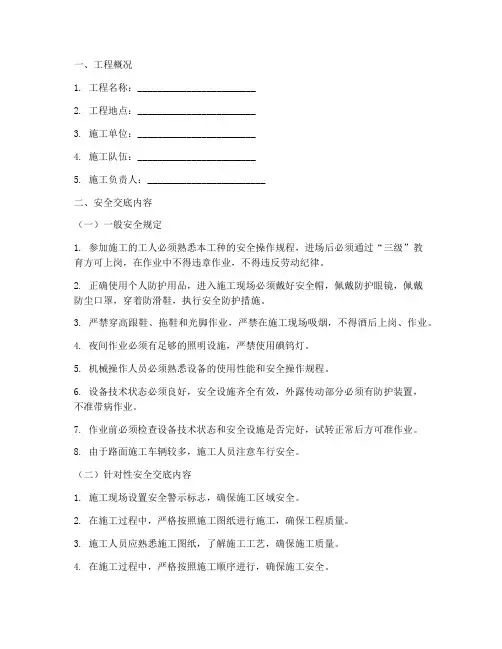

一、工程概况1. 工程名称:________________________2. 工程地点:________________________3. 施工单位:________________________4. 施工队伍:________________________5. 施工负责人:________________________二、安全交底内容(一)一般安全规定1. 参加施工的工人必须熟悉本工种的安全操作规程,进场后必须通过“三级”教育方可上岗,在作业中不得违章作业,不得违反劳动纪律。
2. 正确使用个人防护用品,进入施工现场必须戴好安全帽,佩戴防护眼镜,佩戴防尘口罩,穿着防滑鞋,执行安全防护措施。
3. 严禁穿高跟鞋、拖鞋和光脚作业,严禁在施工现场吸烟,不得酒后上岗、作业。
4. 夜间作业必须有足够的照明设施,严禁使用碘钨灯。
5. 机械操作人员必须熟悉设备的使用性能和安全操作规程。
6. 设备技术状态必须良好,安全设施齐全有效,外露传动部分必须有防护装置,不准带病作业。
7. 作业前必须检查设备技术状态和安全设施是否完好,试转正常后方可准作业。
8. 由于路面施工车辆较多,施工人员注意车行安全。
(二)针对性安全交底内容1. 施工现场设置安全警示标志,确保施工区域安全。
2. 在施工过程中,严格按照施工图纸进行施工,确保工程质量。
3. 施工人员应熟悉施工图纸,了解施工工艺,确保施工质量。
4. 在施工过程中,严格按照施工顺序进行,确保施工安全。
5. 人工搬运材料时,应听从指挥信号,确保搬运过程中的安全。
6. 在挖掘、搬运、运输过程中,注意地面、坑洞、坑井等危险区域,防止发生坠落、坍塌等事故。
7. 在进行截水沟施工时,注意观察周围环境,防止因施工导致周边设施损坏。
8. 严禁在施工区域内进行无关活动,防止发生意外伤害。
9. 严格把控施工材料质量,确保施工质量。
10. 施工结束后,清理施工现场,确保施工现场整洁。

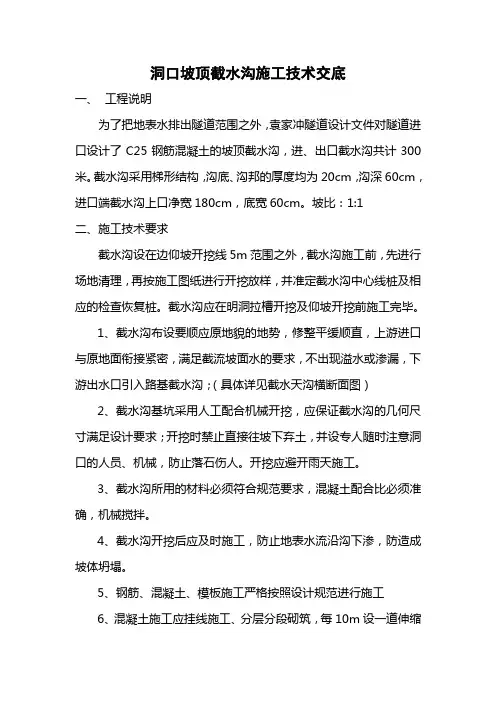

洞口坡顶截水沟施工技术交底一、工程说明为了把地表水排出隧道范围之外,袁家冲隧道设计文件对隧道进口设计了C25钢筋混凝土的坡顶截水沟,进、出口截水沟共计300米。
截水沟采用梯形结构,沟底、沟邦的厚度均为20cm,沟深60cm,进口端截水沟上口净宽180cm,底宽60cm。
坡比:1:1二、施工技术要求截水沟设在边仰坡开挖线5m范围之外,截水沟施工前,先进行场地清理,再按施工图纸进行开挖放样,并准定截水沟中心线桩及相应的检查恢复桩。
截水沟应在明洞拉槽开挖及仰坡开挖前施工完毕。
1、截水沟布设要顺应原地貌的地势,修整平缓顺直,上游进口与原地面衔接紧密,满足截流坡面水的要求,不出现溢水或渗漏,下游出水口引入路基截水沟;(具体详见截水天沟横断面图)2、截水沟基坑采用人工配合机械开挖,应保证截水沟的几何尺寸满足设计要求;开挖时禁止直接往坡下弃土,并设专人随时注意洞口的人员、机械,防止落石伤人。
开挖应避开雨天施工。
3、截水沟所用的材料必须符合规范要求,混凝土配合比必须准确,机械搅拌。
4、截水沟开挖后应及时施工,防止地表水流沿沟下渗,防造成坡体坍塌。
5、钢筋、混凝土、模板施工严格按照设计规范进行施工6、混凝土施工应挂线施工、分层分段砌筑,每10m设一道伸缩缝,缝用沥青麻筋填塞。
混凝土工作缝表面应清扫干净,浇水湿润。
混凝土内侧及沟底应平顺,沟底高程及顶面高程纵坡必须平顺,无波浪形,保证美观。
7、施工好的混凝土应洒水养护,养护不得少于7天。
沪昆客专长昆(湖南段)CKTJ-1标袁家冲隧道施工三级技术交底截水天沟施工中铁大桥局沪昆客专长昆(湖南段)第一项目分部一作业队。
一、交底目的为确保截水沟天沟施工过程中的安全,提高施工人员的安全意识和自我保护能力,特制定本安全技术交底。
二、交底对象所有参与截水沟天沟施工的施工人员、技术人员、管理人员。
三、交底内容1. 工程概况(1)工程名称:XX项目截水沟天沟施工(2)工程地点:XX地区(3)工程规模:XX2. 安全注意事项(1)施工人员必须熟悉本工种的安全操作规程,未经培训不得上岗。
(2)进入施工现场必须佩戴安全帽、安全带等个人防护用品。
(3)严禁酒后、疲劳、带病上岗作业。
(4)施工现场严禁吸烟、使用明火。
(5)夜间施工必须保证足够的照明设施。
3. 施工方法及要求(1)施工前应做好现场勘查,了解地质、水文、交通等情况。
(2)根据设计图纸,合理划分施工段,明确各施工段的责任人。
(3)施工过程中,严格按照设计要求进行施工,确保施工质量。
(4)施工过程中,注意排水沟、天沟的稳定性,防止塌方、滑坡等事故发生。
4. 机械设备安全(1)机械设备操作人员必须经过培训,取得操作资格证书。
(2)机械设备运行前,必须检查设备状态,确保设备完好。
(3)机械设备运行过程中,操作人员必须集中精力,遵守操作规程。
(4)机械设备停机后,必须切断电源,防止误操作。
5. 施工现场安全(1)施工现场必须设置明显的警示标志,提醒施工人员注意安全。
(2)施工现场道路必须保持畅通,防止交通事故发生。
(3)施工现场应设置安全防护设施,如防护栏、安全网等。
(4)施工过程中,注意防止高空坠落、物体打击等事故发生。
6. 应急处理(1)发生安全事故时,立即停止施工,启动应急预案。
(2)迅速组织人员救援,确保伤员得到及时救治。
(3)立即上报事故情况,配合相关部门进行调查处理。
四、交底时间交底时间:XX年XX月XX日五、交底人交底人:XX六、接受交底人接受交底人:XX七、备注1. 施工人员必须认真学习本安全技术交底,严格遵守各项安全规定。
2. 施工过程中,如遇特殊情况,应及时向项目负责人汇报,确保施工安全。

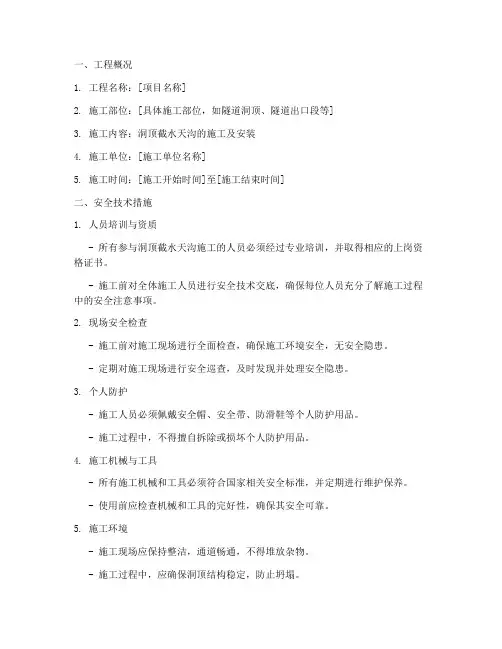

一、工程概况1. 工程名称:[项目名称]2. 施工部位:[具体施工部位,如隧道洞顶、隧道出口段等]3. 施工内容:洞顶截水天沟的施工及安装4. 施工单位:[施工单位名称]5. 施工时间:[施工开始时间]至[施工结束时间]二、安全技术措施1. 人员培训与资质- 所有参与洞顶截水天沟施工的人员必须经过专业培训,并取得相应的上岗资格证书。
- 施工前对全体施工人员进行安全技术交底,确保每位人员充分了解施工过程中的安全注意事项。
2. 现场安全检查- 施工前对施工现场进行全面检查,确保施工环境安全,无安全隐患。
- 定期对施工现场进行安全巡查,及时发现并处理安全隐患。
3. 个人防护- 施工人员必须佩戴安全帽、安全带、防滑鞋等个人防护用品。
- 施工过程中,不得擅自拆除或损坏个人防护用品。
4. 施工机械与工具- 所有施工机械和工具必须符合国家相关安全标准,并定期进行维护保养。
- 使用前应检查机械和工具的完好性,确保其安全可靠。
5. 施工环境- 施工现场应保持整洁,通道畅通,不得堆放杂物。
- 施工过程中,应确保洞顶结构稳定,防止坍塌。
6. 施工流程- 施工前应制定详细的施工方案,明确各工序的操作要求和安全措施。
- 施工过程中,严格按照施工方案进行操作,不得擅自更改。
三、具体施工要求1. 材料准备- 所有材料必须符合设计要求,并经检验合格后方可使用。
- 施工现场材料堆放整齐,标识清楚,防止混淆。
2. 施工顺序- 按照施工方案,先进行基础处理,再进行天沟施工。
- 施工过程中,确保天沟与洞顶结构的连接牢固。
3. 施工要点- 天沟截面尺寸、坡度等应符合设计要求。
- 天沟安装应牢固,不得出现裂缝、变形等问题。
- 施工过程中,应注意防水处理,防止渗漏。
4. 质量检查- 施工过程中,应进行质量检查,确保天沟施工质量符合设计要求。
- 质量检查记录应完整、准确。
四、应急措施1. 现场应急物资- 施工现场应配备必要的应急物资,如急救包、灭火器等。
截水沟施工技术交底一、工程概述截水沟是为了拦截山坡上流向路基的水,在路堑坡顶以外设置的水沟。
其主要作用是防止地表水冲刷和侵蚀路堑边坡,保证路基的稳定性和安全性。
本次截水沟施工位于_____路段,全长_____米,采用_____形式,沟底宽度为_____米,沟深为_____米。
二、施工准备1、技术准备(1)熟悉施工图纸和设计文件,明确截水沟的位置、尺寸、坡度等技术要求。
(2)进行现场测量放线,确定截水沟的中心线和开挖边线。
(3)制定施工方案和技术交底,向施工人员详细讲解施工工艺和质量标准。
2、材料准备(1)水泥:选用符合国家标准的_____水泥,有出厂合格证和检验报告。
(2)砂:采用中砂,含泥量不大于_____%。
(3)石子:选用粒径为_____mm 的碎石,含泥量不大于_____%。
(4)钢筋:选用_____钢筋,有出厂合格证和检验报告。
3、机具准备(1)挖掘机:用于土方开挖。
(2)装载机:用于土方运输。
(3)搅拌机:用于混凝土搅拌。
(4)振捣棒:用于混凝土振捣。
(5)模板:采用钢模板或木模板。
4、作业条件准备(1)施工场地已平整,道路畅通,水电已接通。
(2)开挖线范围内的障碍物已清除。
三、施工工艺流程1、测量放线根据设计图纸,使用全站仪或水准仪进行测量放线,确定截水沟的中心线和开挖边线,并设置控制桩。
2、土方开挖(1)采用挖掘机进行土方开挖,按照设计坡度和深度进行分层开挖,每层开挖深度不超过_____米。
(2)开挖过程中,要注意保护周边的植被和环境,避免造成水土流失。
(3)挖至设计标高后,进行人工清底,确保沟底平整。
3、基底处理(1)对基底进行夯实处理,压实度不小于_____%。
(2)如基底为软弱土层,应采取换填或加固处理措施。
4、钢筋绑扎(1)根据设计要求,在沟底和沟壁绑扎钢筋,钢筋间距和规格应符合设计要求。
(2)钢筋的接头应采用焊接或绑扎连接,接头位置应符合规范要求。
5、模板安装(1)采用钢模板或木模板进行安装,模板应拼接严密,支撑牢固,防止变形和漏浆。

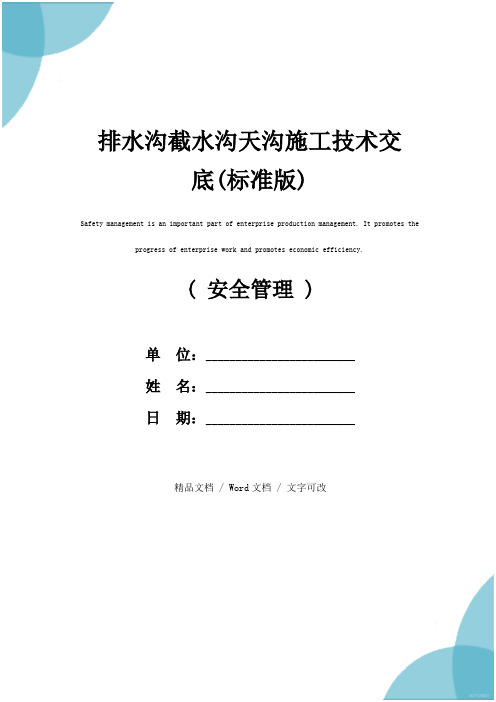

( 安全管理 )单位:_________________________姓名:_________________________日期:_________________________精品文档 / Word文档 / 文字可改排水沟截水沟天沟施工技术交底(标准版)Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.排水沟截水沟天沟施工技术交底(标准版)交底内容:一、工程概况路基排水:由边沟、截水沟及排水沟组成。
填挖交界处由急流槽引导边沟水流进排水沟等排水出口。
二、施工工艺流程三、施工方法1、测量放样用全站仪放出排水沟构造物中线再通过排水沟结构尺寸放出水沟边线,并用白灰在地上画出。
通过沟底高程、沟底纵坡确定开挖深度。
线位设好以后请监理工程师检测,符合要求后再进行下道工序。
2、基坑开挖利用测量放样出的边线及计算出的开挖深度,采用人工配合挖掘机械开挖。
基坑开挖至距设计沟底10~15cm时,改以人工挖掘。
人工修整至设计尺寸,不能扰动沟底及坡面原土层,不允许超挖。
基坑沟底采用平板振动夯振击密实。
开挖清理完毕后请监理工程师检测,符合要求后再进行下道工序。
3、砂浆搅拌砂浆配合比严格采用项目部下发的砂浆配合比批复件中执行.砂浆使用砂浆搅拌机现场拌和,拌和时间宜为3-5分钟,且砂浆应随拌随用。
砂浆中所用水泥、砂、水等材料的质量标准宜符合混凝土工程相应材料的质量标准。
砂浆中所用砂,宜采用中砂或粗砂,当缺乏中砂及粗砂时,在适当增加水泥用量的基础上,也可采用细砂。
砂的最大粒径不宜超过5㎜。
已凝结的砂浆,不得使用。
4、基础砌筑4.1片石要求4.1.1片石应符合设计规定的类别和强度,石质应均匀、不易风化、无裂纹,不得采用风化石。
一、交底目的为确保截水天沟施工过程中的安全,提高施工人员的安全意识,降低安全事故的发生,特进行安全技术交底。
二、施工人员参与截水天沟施工的所有人员。
三、安全注意事项1. 施工前准备- 施工前应对施工现场进行彻底的清理,确保施工区域无障碍物。
- 检查施工机械、工具及材料,确保其完好、安全。
- 对施工人员进行安全教育和技术培训,确保其了解施工过程中的安全注意事项。
2. 施工过程中的安全操作- 施工人员必须穿戴好个人防护用品,如安全帽、安全带、防护眼镜、手套等。
- 施工现场应设置安全警示标志,如警示牌、警戒线等。
- 施工过程中,施工人员应保持通讯畅通,确保在紧急情况下能够及时得到救援。
- 施工人员不得酒后作业,不得疲劳作业。
3. 模板及支撑系统安全- 模板及支撑系统应满足设计要求,且在施工过程中不得出现变形、损坏等现象。
- 施工前应对模板及支撑系统进行检查,确保其稳定性。
- 模板及支撑系统的搭设、拆除应由专业人员进行,并严格按照操作规程执行。
4. 混凝土浇筑安全- 混凝土浇筑前,应确保模板及支撑系统稳定,并检查混凝土配合比是否符合要求。
- 浇筑过程中,应使用振动棒均匀振捣混凝土,防止出现蜂窝、麻面等质量问题。
- 浇筑完成后,应及时进行养护,确保混凝土强度达到设计要求。
5. 高空作业安全- 高空作业人员必须系好安全带,并佩戴安全帽。
- 高空作业区域应设置安全防护网,防止坠落物伤人。
- 高空作业人员应严格遵守操作规程,不得擅自离开作业区域。
6. 电、气安全- 施工现场电气线路应严格按照规范进行敷设,并定期检查,确保线路安全。
- 电动工具、设备应定期检查,确保绝缘良好。
- 使用电、气设备时,应确保操作人员具备相应的操作技能。
四、应急措施1. 发生安全事故时,应立即停止施工,并采取有效措施进行救援。
2. 及时报告上级部门,并按照相关规定进行处理。
3. 对事故原因进行分析,制定整改措施,防止类似事故再次发生。
五、交底结束通过本次安全技术交底,希望大家能够充分认识到截水天沟施工过程中的安全重要性,严格遵守各项安全操作规程,确保施工安全。
截水天沟及仰坡施工技术交底一、引言截水天沟是在降雨等自然灾害来临时,为保证施工现场的雨水、洪水快速排出而设置的,是现代建筑工程施工所必不可少的设施。
而仰坡施工则是指在工程中,为了避免地基沉降等问题,进行的一种特殊施工方法。
本文主要介绍截水天沟的作用及施工技术,并结合实际工程介绍仰坡施工的注意事项。
二、截水天沟的作用1.防止水灾:降雨时,截水天沟能快速将施工现场的雨水、洪水排出,避免出现水灾,减少损失;2.保护环境:截水天沟可以避免污水汇入河流等水源,保护环境;3.保障工期:截水天沟的设置能够减少施工现场水土流失,保障施工工期。
三、截水天沟的施工技术1. 选址选址是截水天沟最关键的一步,主要是要选择高低水位差较大的地方。
应该避免在低洼地、容易积水的地方进行截水天沟的施工,以免降低截水天沟的效果。
2. 设计施工方案根据地形情况及降雨量,确定截水天沟的尺寸及长度。
施工方案要考虑到降雨强度、防洪标准等因素,为保障工程质量,要对施工方案进行多次比较、优化。
3. 地面处理开始进行截水天沟的开挖前,需要先将地表土层去除干净。
保持开挖区域平整和干燥,避免在破坏地层时出现起伏。
4. 采用垂直挖掘法开挖槽道为保证截水天沟的通畅,需采用垂直挖掘法对槽道进行开挖,保持槽道在同一水平面上。
槽道开挖过程中,要配合现场防护措施,确保施工人员的安全。
5. 安装塑料或水泥管截水天沟开挖完成后,需进行管道铺设。
一般根据降雨量进行管道尺寸的选择。
塑料管道最适合地下排水设计,不仅具有坚固耐用、不易腐蚀,而且还有较长的使用寿命。
水泥管道则适用于较大的流量和水压条件下。
6. 接头的制作接头的制作必须精确,应用专用工具加工,勿用现场加工。
灌浆平整,压紧塞子,避免漏水出现。
四、仰坡施工的注意事项1.仰坡施工要注意施工质量,防止因施工不当引起后期安全问题;2.仰坡施工时,施工人员需注意场地卫生和环境保护;3.仰坡施工时,要给出完整的工程图纸和工程规范,并在现场进行详细交底;4.仰坡施工应根据地形和高差状况,按照规范要求施工。
