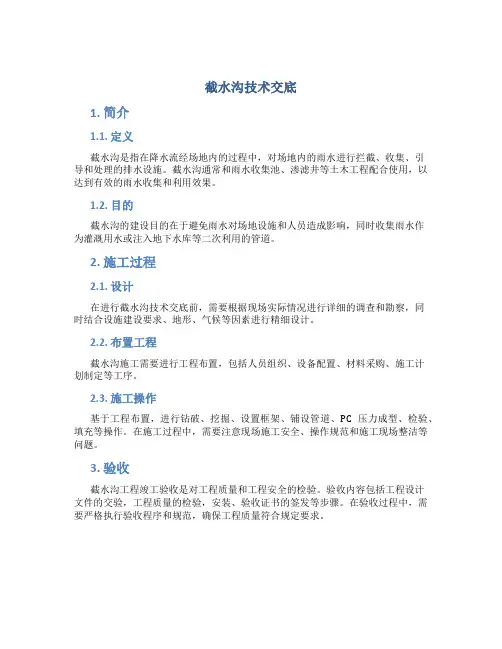

截水沟技术交底 -

截水沟技术交底1. 简介1.1. 定义截水沟是指在降水流经场地内的过程中，对场地内的雨水进行拦截、收集、引导和处理的排水设施。

截水沟通常和雨水收集池、渗滤井等土木工程配合使用，以达到有效的雨水收集和利用效果。

1.2. 目的截水沟的建设目的在于避免雨水对场地设施和人员造成影响，同时收集雨水作为灌溉用水或注入地下水库等二次利用的管道。

2. 施工过程2.1. 设计在进行截水沟技术交底前，需要根据现场实际情况进行详细的调查和勘察，同时结合设施建设要求、地形、气候等因素进行精细设计。

2.2. 布置工程截水沟施工需要进行工程布置，包括人员组织、设备配置、材料采购、施工计划制定等工序。

2.3. 施工操作基于工程布置，进行钻破、挖掘、设置框架、铺设管道、PC压力成型、检验、填充等操作。

在施工过程中，需要注意现场施工安全、操作规范和施工现场整洁等问题。

3. 验收截水沟工程竣工验收是对工程质量和工程安全的检验。

验收内容包括工程设计文件的交验，工程质量的检验，安装、验收证书的签发等步骤。

在验收过程中，需要严格执行验收程序和规范，确保工程质量符合规定要求。

4. 注意事项4.1. 安全防护截水沟施工需要进行专业技术操作，需要严格执行安全操作规程，保证施工人员的安全。

4.2. 成本控制在进行截水沟施工时，需要严格控制成本，提高工程效益和投资回报率。

4.3. 环境保护截水沟建设需要保护环境，遵循环保要求，避免造成环境污染和生态破坏。

同时，还需要考虑截水沟建设的可持续性，实现环境保护和经济效益的统一。

5. 结论截水沟技术交底是保证工程施工顺利、成本控制和工程验收的关键步骤。

在技术交底中，需要操作规范、安全防护、环境保护和质量控制等方面达到标准，确保截水沟工程施工和验收符合规定要求。

一、交底对象1. 施工单位：[施工单位名称]2. 交底人：[交底人姓名]3. 接受交底单位：[接受交底单位名称]4. 参加人员：全体参与截水沟作业的施工人员二、交底目的为确保截水沟作业过程中的安全，预防事故发生，提高施工人员的安全意识，特进行本次安全技术交底。

三、交底内容1. 安全生产责任制（1）明确各级人员的安全职责，落实安全生产责任制。

（2）严格执行“安全第一、预防为主、综合治理”的安全生产方针。

2. 安全生产规章制度（1）认真学习并严格遵守国家有关安全生产的法律法规、行业标准和企业规章制度。

（2）施工现场必须设立安全警示标志，确保警示标志清晰、醒目。

3. 作业前的准备工作（1）熟悉施工图纸、技术规范和施工方案，明确施工内容、技术要求和注意事项。

（2）检查施工工具、设备、材料是否符合安全要求，确保施工过程中使用安全。

（3）对施工现场进行安全检查，消除安全隐患。

4. 作业过程中的安全措施（1）作业人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。

（2）施工区域设置安全警戒线，禁止无关人员进入施工区域。

（3）高空作业人员必须系好安全带，作业过程中保持安全距离。

（4）使用机械设备的作业人员必须熟悉设备性能和安全操作规程，确保设备运行正常。

（5）施工现场临时用电设备必须符合安全要求，严禁私拉乱接电线。

（6）施工过程中发现安全隐患，应立即停止作业，及时上报并整改。

5. 事故应急处理（1）发生事故时，立即启动应急预案，组织救援。

（2）事故发生后，迅速保护现场，确保事故调查的顺利进行。

（3）按照事故报告程序，及时向上级部门报告事故情况。

6. 作业结束后的清理工作（1）清理施工现场，确保无安全隐患。

（2）将施工工具、设备、材料按规定存放，做好交接班工作。

四、交底要求1. 施工人员必须认真学习并掌握本次安全技术交底内容。

2. 施工单位应定期组织安全技术交底，确保施工人员掌握最新安全知识。

3. 施工人员应自觉遵守安全生产规章制度，提高安全意识，确保自身和他人的安全。

一、交底对象全体参与混凝土截水沟施工的施工人员、技术人员、管理人员。

二、交底目的为确保混凝土截水沟施工过程中的安全，提高施工人员的安全意识和操作技能，降低安全事故的发生率，特进行本次安全技术交底。

三、交底内容1. 一般安全规定（1）参加施工的工人必须熟悉本工种的安全操作规程，进场后必须通过“三级”教育方可上岗，在作业中不得违章作业，不得违反劳动纪律。

（2）正确使用个人防护用品，进入施工现场必须戴好安全帽，系好安全带，执行安全防护措施。

严禁穿高跟鞋、拖鞋和光脚作业，严禁在施工现场吸烟，不得酒后上岗、作业。

（3）夜间作业必须有足够的照明设施，严禁使用碘钨灯。

（4）机械操作人员必须熟悉设备的使用性能和安全操作规程，设备技术状态必须良好，安全设施齐全有效。

2. 针对性安全交底内容（1）施工准备1）认真熟悉图纸，核实桩位位置，熟悉相关构造及材料要求。

2）使用经过校验合格的定型挖斗、水沟滑模机、罐车、渣土车、水准仪、GPS等设备。

3）对原材料和半成品进行检验、试验。

（2）施工顺序及工艺流程1）场地平整：施工前对施工段落水沟的原地面进行平整，根据排水方向调整出纵向的排水坡度。

2）测量放样：根据施工图纸，对施工段落水沟中心及边桩进行放样，为控制水沟线型直线段每隔20m进行放样（曲线段根据曲线半径缩短间距），并及时做引桩且标出桩顶标高，根据控制桩用白灰洒出水沟开挖线。

3）沟槽开挖：根据水沟沟槽尺寸定制标准定型挖斗，沟槽开挖采用挖机定型铲斗一次性开挖成型。

开挖前根据测量放样所放定位桩用白灰洒出开挖线，根据所洒开挖线和挖机宽度洒出挖机作业行驶路线，作业时由专业技术人员指挥挖机沿所洒行驶路线倒退行驶作业，确保所开沟槽线型美观，并根据引桩桩顶标高借助水准仪控制挖机所开槽的顶标高。

4）混凝土浇筑：混凝土集中拌制，采用专用运输车运输到施工现场。

5）养护：混凝土浇筑完成后，应及时进行养护，保证混凝土强度达到设计要求。

（3）注意事项1）人工搬运材料时，应听从指挥信号，搬运过程中注意安全，防止物体打击。

一、工程概况1. 工程名称：________________________2. 工程地点：________________________3. 施工单位：________________________4. 施工队伍：________________________5. 施工负责人：________________________二、安全交底内容（一）一般安全规定1. 参加施工的工人必须熟悉本工种的安全操作规程，进场后必须通过“三级”教育方可上岗，在作业中不得违章作业，不得违反劳动纪律。

2. 正确使用个人防护用品，进入施工现场必须戴好安全帽，佩戴防护眼镜，佩戴防尘口罩，穿着防滑鞋，执行安全防护措施。

3. 严禁穿高跟鞋、拖鞋和光脚作业，严禁在施工现场吸烟，不得酒后上岗、作业。

4. 夜间作业必须有足够的照明设施，严禁使用碘钨灯。

5. 机械操作人员必须熟悉设备的使用性能和安全操作规程。

6. 设备技术状态必须良好，安全设施齐全有效，外露传动部分必须有防护装置，不准带病作业。

7. 作业前必须检查设备技术状态和安全设施是否完好，试转正常后方可准作业。

8. 由于路面施工车辆较多，施工人员注意车行安全。

（二）针对性安全交底内容1. 施工现场设置安全警示标志，确保施工区域安全。

2. 在施工过程中，严格按照施工图纸进行施工，确保工程质量。

3. 施工人员应熟悉施工图纸，了解施工工艺，确保施工质量。

4. 在施工过程中，严格按照施工顺序进行，确保施工安全。

5. 人工搬运材料时，应听从指挥信号，确保搬运过程中的安全。

6. 在挖掘、搬运、运输过程中，注意地面、坑洞、坑井等危险区域，防止发生坠落、坍塌等事故。

7. 在进行截水沟施工时，注意观察周围环境，防止因施工导致周边设施损坏。

8. 严禁在施工区域内进行无关活动，防止发生意外伤害。

9. 严格把控施工材料质量，确保施工质量。

10. 施工结束后，清理施工现场，确保施工现场整洁。

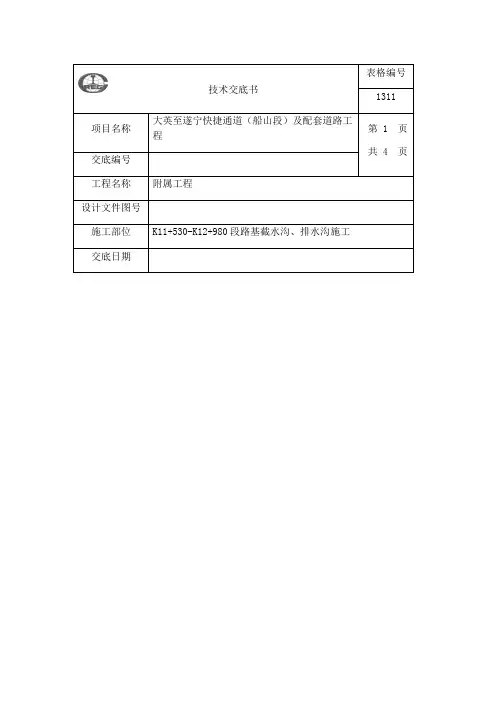

技术交底书表格编号1311项目名称大英至遂宁快捷通道（船山段）及配套道路工程第 1 页共 4 页交底编号工程名称附属工程设计文件图号施工部位K11+530-K12+980段路基截水沟、排水沟施工交底日期技术交底内容：一、技术交底范围本交底适用于K11+530-K12+980段截水沟、排水沟施工。

二、设计情况1、截水天沟截面尺寸上口为180cm，下口为60cm，深度为60cm，两端坡度1:1。

2、每10m为一个现浇制作单元，每两个单元间设置一道伸缩缝，缝宽2cm。

三、开始施工的条件及施工准备工作。

1、根据设计图进行水沟基坑开挖放线，并考虑放坡开挖尺寸，放坡坡比根据土质稳定情况适当调整，以保证边坡稳定为前提。

2、人工机械准备完善，做好人员调配。

3、物资材料进场齐全；四、施工工艺测量放线及复核标高→土方开挖→平整沟槽→砂砾垫层→浆砌人头石砌筑。

1、先复核原地面标高，根据设计断面确认开挖线，放出开挖线并撒白灰做标记；再经水准测标高，确认开挖深度2、排水沟采用小型挖掘机开挖，开挖完成后采用按照排水沟尺寸制作的模型进行修整。

基坑开挖时必须有专人指挥，开挖时确保两侧稳定，开挖距基底高程10cm时，人工清理至设计高程。

3、按照设计断面进行拉线，每段拉线长度必须大于30m，以保证水沟的美观。

然后对水沟两侧进行平整、修补，并报监理工程师验槽，合格后方可进入下一工序。

4、基坑开挖完成后，对基坑底及两侧边坡进行砂浆抹面。

5、采用模板立模施工,模板支护线性顺畅，美观，禁止出现折点，要求现场顺滑，流畅，高低水平一致，变坡点顺滑。

6 材料要求：人头石：石料质地坚硬，不易风化、无裂纹，表面的污渍及泥土予以清除。

卵形或薄片、风化剥落、受腐蚀严重的石料不得使用。

砂：采用中（粗）砂，砂的粒径不大于5mm，使用前用5mm孔径筛过筛。

砂的含泥量不得大于5%。

水泥：每批水泥均应有生产厂家的出厂合格证，储存期超过三个月的水泥应重新试验确定标号。

一、交底目的为确保截水沟天沟施工过程中的安全，提高施工人员的安全意识和自我保护能力，特制定本安全技术交底。

二、交底对象所有参与截水沟天沟施工的施工人员、技术人员、管理人员。

三、交底内容1. 工程概况（1）工程名称：XX项目截水沟天沟施工（2）工程地点：XX地区（3）工程规模：XX2. 安全注意事项（1）施工人员必须熟悉本工种的安全操作规程，未经培训不得上岗。

（2）进入施工现场必须佩戴安全帽、安全带等个人防护用品。

（3）严禁酒后、疲劳、带病上岗作业。

（4）施工现场严禁吸烟、使用明火。

（5）夜间施工必须保证足够的照明设施。

3. 施工方法及要求（1）施工前应做好现场勘查，了解地质、水文、交通等情况。

（2）根据设计图纸，合理划分施工段，明确各施工段的责任人。

（3）施工过程中，严格按照设计要求进行施工，确保施工质量。

（4）施工过程中，注意排水沟、天沟的稳定性，防止塌方、滑坡等事故发生。

4. 机械设备安全（1）机械设备操作人员必须经过培训，取得操作资格证书。

（2）机械设备运行前，必须检查设备状态，确保设备完好。

（3）机械设备运行过程中，操作人员必须集中精力，遵守操作规程。

（4）机械设备停机后，必须切断电源，防止误操作。

5. 施工现场安全（1）施工现场必须设置明显的警示标志，提醒施工人员注意安全。

（2）施工现场道路必须保持畅通，防止交通事故发生。

（3）施工现场应设置安全防护设施，如防护栏、安全网等。

（4）施工过程中，注意防止高空坠落、物体打击等事故发生。

6. 应急处理（1）发生安全事故时，立即停止施工，启动应急预案。

（2）迅速组织人员救援，确保伤员得到及时救治。

（3）立即上报事故情况，配合相关部门进行调查处理。

四、交底时间交底时间：XX年XX月XX日五、交底人交底人：XX六、接受交底人接受交底人：XX七、备注1. 施工人员必须认真学习本安全技术交底，严格遵守各项安全规定。

2. 施工过程中，如遇特殊情况，应及时向项目负责人汇报，确保施工安全。

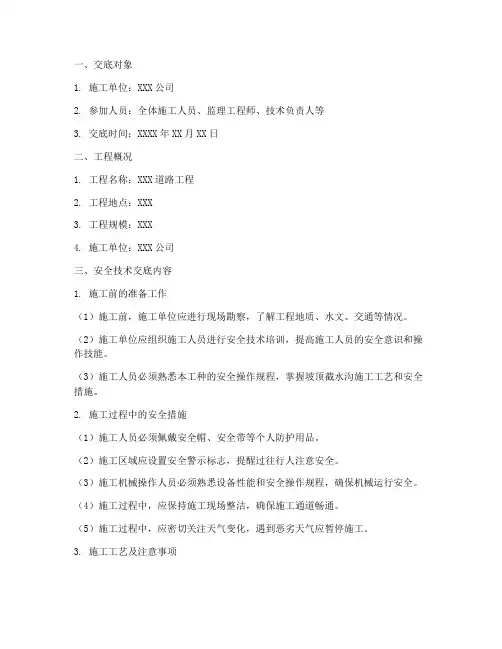

一、交底对象1. 施工单位：XXX公司2. 参加人员：全体施工人员、监理工程师、技术负责人等3. 交底时间：XXXX年XX月XX日二、工程概况1. 工程名称：XXX道路工程2. 工程地点：XXX3. 工程规模：XXX4. 施工单位：XXX公司三、安全技术交底内容1. 施工前的准备工作（1）施工前，施工单位应进行现场勘察，了解工程地质、水文、交通等情况。

（2）施工单位应组织施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。

（3）施工人员必须熟悉本工种的安全操作规程，掌握坡顶截水沟施工工艺和安全措施。

2. 施工过程中的安全措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工区域应设置安全警示标志，提醒过往行人注意安全。

（3）施工机械操作人员必须熟悉设备性能和安全操作规程，确保机械运行安全。

（4）施工过程中，应保持施工现场整洁，确保施工通道畅通。

（5）施工过程中，应密切关注天气变化，遇到恶劣天气应暂停施工。

3. 施工工艺及注意事项（1）开挖基槽：按设计图纸要求及测量定位的中心线，依据沟槽开挖计算尺寸，撒好灰线，标明开挖范围。

开挖应严格控制标高，防止超挖或扰动槽底面。

（2）基础处理：基础应采用C15混凝土浇筑，厚度不小于20cm。

浇筑过程中，应确保混凝土密实，无蜂窝、麻面等质量问题。

（3）侧墙砌筑：侧墙采用M7.5水泥砂浆砌筑，砌体厚度不小于20cm。

砌筑过程中，应确保砂浆饱满，砌体垂直、平整。

（4）顶板施工：顶板采用C20混凝土浇筑，厚度不小于10cm。

浇筑过程中，应确保混凝土密实，无蜂窝、麻面等质量问题。

（5）施工过程中，应随时检查施工质量，确保工程质量符合要求。

4. 施工现场管理（1）施工现场应设立专职安全员，负责现场安全管理工作。

（2）施工现场应建立健全安全管理制度，明确各级人员的安全责任。

（3）施工现场应定期进行安全检查，发现问题及时整改。

四、施工结束后的注意事项1. 施工结束后，应清理施工现场，确保施工区域整洁。

技术交底书
本图尺寸均以厘米计
交底人：复核人：审核人：接收人：
技术交底书
交底人：复核人：审核人：接收人：
技术交底书
交底人： 复核人：
审核人： 接收人：
交底编号
工程名称 戴云山隧道出口 技术交底书
技术交底书
交底人： 复核人：
审核人： 接收人：
交底编号
工程名称 平风寨隧道进口
技术交底书 项目名称 厦沙高速公路泉州德化A4合同段
技术交底书
交底人： 复核人：
审核人： 接收人：
设计文件图号 SVE-5
施工部位 洞顶截水沟及急流槽
技术交底书
技术交底书
交底人： 复核人：
审核人： 接收人：
交底编号
工程名称
平风寨隧道进口 设计文件图号 SVE-5
技术交底书
本图尺寸均以厘米计。
