工程截水沟、排水沟、跌水沟技术交底卡教学内容

一、工程概况1. 工程名称：________________________2. 工程地点：________________________3. 施工单位：________________________4. 施工队伍：________________________5. 施工负责人：________________________二、安全交底内容（一）一般安全规定1. 参加施工的工人必须熟悉本工种的安全操作规程，进场后必须通过“三级”教育方可上岗，在作业中不得违章作业，不得违反劳动纪律。

2. 正确使用个人防护用品，进入施工现场必须戴好安全帽，佩戴防护眼镜，佩戴防尘口罩，穿着防滑鞋，执行安全防护措施。

3. 严禁穿高跟鞋、拖鞋和光脚作业，严禁在施工现场吸烟，不得酒后上岗、作业。

4. 夜间作业必须有足够的照明设施，严禁使用碘钨灯。

5. 机械操作人员必须熟悉设备的使用性能和安全操作规程。

6. 设备技术状态必须良好，安全设施齐全有效，外露传动部分必须有防护装置，不准带病作业。

7. 作业前必须检查设备技术状态和安全设施是否完好，试转正常后方可准作业。

8. 由于路面施工车辆较多，施工人员注意车行安全。

（二）针对性安全交底内容1. 施工现场设置安全警示标志，确保施工区域安全。

2. 在施工过程中，严格按照施工图纸进行施工，确保工程质量。

3. 施工人员应熟悉施工图纸，了解施工工艺，确保施工质量。

4. 在施工过程中，严格按照施工顺序进行，确保施工安全。

5. 人工搬运材料时，应听从指挥信号，确保搬运过程中的安全。

6. 在挖掘、搬运、运输过程中，注意地面、坑洞、坑井等危险区域，防止发生坠落、坍塌等事故。

7. 在进行截水沟施工时，注意观察周围环境，防止因施工导致周边设施损坏。

8. 严禁在施工区域内进行无关活动，防止发生意外伤害。

9. 严格把控施工材料质量，确保施工质量。

10. 施工结束后，清理施工现场，确保施工现场整洁。

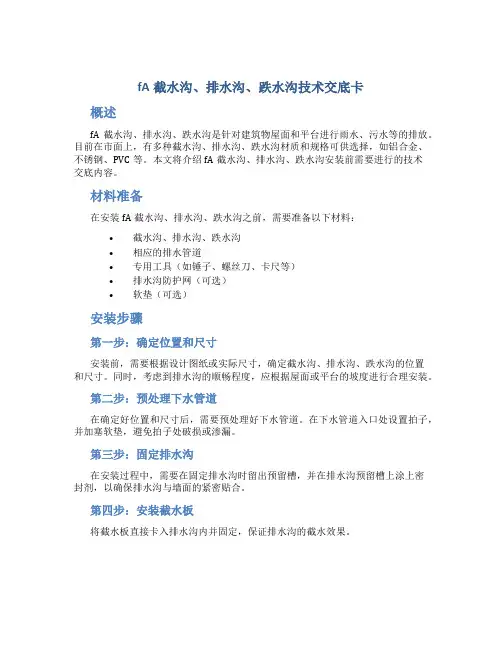

fA截水沟、排水沟、跌水沟技术交底卡概述fA截水沟、排水沟、跌水沟是针对建筑物屋面和平台进行雨水、污水等的排放。

目前在市面上，有多种截水沟、排水沟、跌水沟材质和规格可供选择，如铝合金、不锈钢、PVC等。

本文将介绍fA截水沟、排水沟、跌水沟安装前需要进行的技术交底内容。

材料准备在安装fA截水沟、排水沟、跌水沟之前，需要准备以下材料：•截水沟、排水沟、跌水沟•相应的排水管道•专用工具（如锤子、螺丝刀、卡尺等）•排水沟防护网（可选）•软垫（可选）安装步骤第一步：确定位置和尺寸安装前，需要根据设计图纸或实际尺寸，确定截水沟、排水沟、跌水沟的位置和尺寸。

同时，考虑到排水沟的顺畅程度，应根据屋面或平台的坡度进行合理安装。

第二步：预处理下水管道在确定好位置和尺寸后，需要预处理好下水管道。

在下水管道入口处设置拍子，并加塞软垫，避免拍子处破损或渗漏。

第三步：固定排水沟在安装过程中，需要在固定排水沟时留出预留槽，并在排水沟预留槽上涂上密封剂，以确保排水沟与墙面的紧密贴合。

第四步：安装截水板将截水板直接卡入排水沟内并固定，保证排水沟的截水效果。

第五步：连接下水管道将预处理好的下水管道与排水沟相连，并使用螺丝固定，以确保下水管道和排水沟之间的紧密连接。

第六步：安装跌水沟在安装跌水沟时，需要注意跌水沟的位置，应在排水沟的低端设置。

并在安装过程中使用丝杆固定，确保跌水沟牢固稳定。

第七步：铺设防护网安装完成后，可以铺设防护网，以避免杂物或废纸等堵塞排水沟。

注意事项•在安装时，应注意排水沟的方向和坡度，确保排水顺畅。

•安装前应认真查看设计图纸或实际尺寸，并在位置和尺寸上进行准确测量。

•在排水沟预留槽处应涂上密封剂，确保排水沟与墙面的密封性。

•安装完成后，应及时清理排水沟，以免积水对排水系统造成影响。

结论本文详细介绍了fA截水沟、排水沟、跌水沟的安装步骤及注意事项，希望能为读者在安装过程中提供指导和帮助。

在安装时，应注意设计图纸或实际尺寸的准确测量，以及排水沟的方向和坡度的合理设置，确保排水系统的安全性和顺畅性。

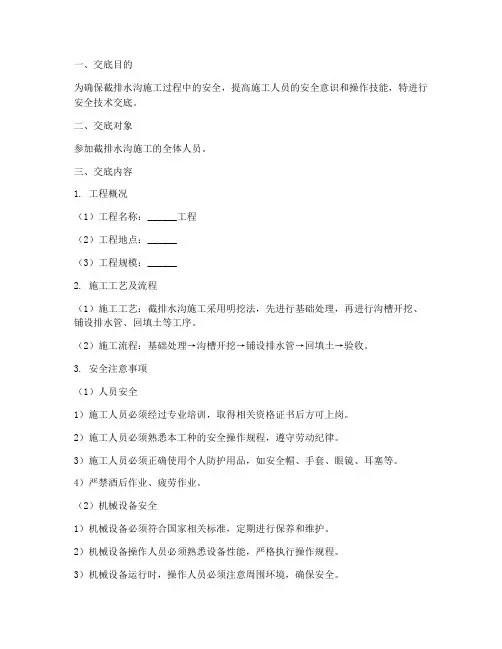

一、交底目的为确保截排水沟施工过程中的安全，提高施工人员的安全意识和操作技能，特进行安全技术交底。

二、交底对象参加截排水沟施工的全体人员。

三、交底内容1. 工程概况（1）工程名称：______工程（2）工程地点：______（3）工程规模：______2. 施工工艺及流程（1）施工工艺：截排水沟施工采用明挖法，先进行基础处理，再进行沟槽开挖、铺设排水管、回填土等工序。

（2）施工流程：基础处理→沟槽开挖→铺设排水管→回填土→验收。

3. 安全注意事项（1）人员安全1）施工人员必须经过专业培训，取得相关资格证书后方可上岗。

2）施工人员必须熟悉本工种的安全操作规程，遵守劳动纪律。

3）施工人员必须正确使用个人防护用品，如安全帽、手套、眼镜、耳塞等。

4）严禁酒后作业、疲劳作业。

（2）机械设备安全1）机械设备必须符合国家相关标准，定期进行保养和维护。

2）机械设备操作人员必须熟悉设备性能，严格执行操作规程。

3）机械设备运行时，操作人员必须注意周围环境，确保安全。

（3）施工环境安全1）施工场地应平整，排水畅通，确保施工安全。

2）施工过程中，应随时清理施工现场，防止绊倒、滑倒事故发生。

3）夜间施工必须保证充足的照明，严禁使用明火。

4. 针对性安全交底（1）沟槽开挖安全1）沟槽开挖前，必须进行地质勘察，了解地下管线、电缆等设施情况。

2）沟槽开挖过程中，应按照设计要求进行，严禁超挖。

3）沟槽开挖深度超过2m时，应设置安全防护设施，如安全网、防护栏等。

（2）排水管铺设安全1）排水管材料必须符合设计要求，不得使用不合格产品。

2）排水管铺设过程中，应严格按照设计要求进行，确保管道连接牢固。

3）排水管铺设完成后，应及时进行回填土，防止管道移位。

（3）回填土安全1）回填土应选用符合要求的材料，确保回填土质量。

2）回填土过程中，应分层压实，确保回填土密实。

3）回填土完成后，应及时进行验收，确保施工质量。

四、交底要求1. 施工单位应将本交底内容作为施工组织设计的一部分，纳入施工过程中。

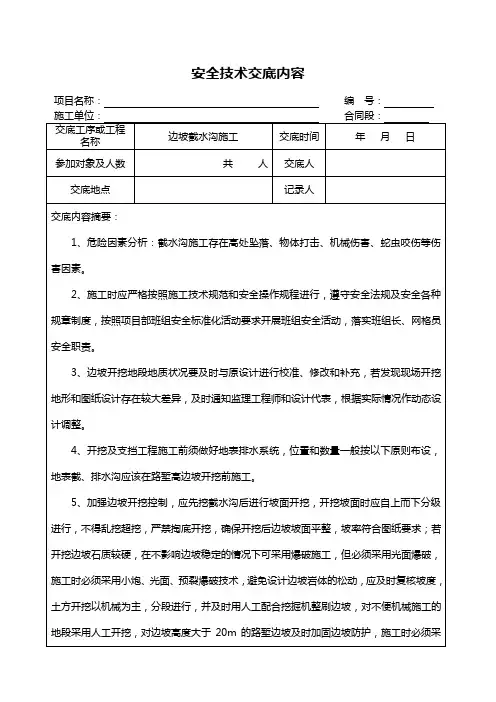

安全技术交底内容项目名称：编号：施工单位：合同段：交底工序或工程名称边坡截水沟施工交底时间年月日参加对象及人数共人交底人交底地点记录人交底内容摘要：1、危险因素分析：截水沟施工存在高处坠落、物体打击、机械伤害、蛇虫咬伤等伤害因素。

2、施工时应严格按照施工技术规范和安全操作规程进行，遵守安全法规及安全各种规章制度，按照项目部班组安全标准化活动要求开展班组安全活动，落实班组长、网格员安全职责。

3、边坡开挖地段地质状况要及时与原设计进行校准、修改和补充，若发现现场开挖地形和图纸设计存在较大差异，及时通知监理工程师和设计代表，根据实际情况作动态设计调整。

4、开挖及支挡工程施工前须做好地表排水系统，位置和数量一般按以下原则布设，地表截、排水沟应该在路堑高边坡开挖前施工。

5、加强边坡开挖控制，应先挖截水沟后进行坡面开挖，开挖坡面时应自上而下分级进行，不得乱挖超挖，严禁掏底开挖，确保开挖后边坡坡面平整，坡率符合图纸要求；若开挖边坡石质较硬，在不影响边坡稳定的情况下可采用爆破施工，但必须采用光面爆破，施工时必须采用小炮、光面、预裂爆破技术，避免设计边坡岩体的松动，应及时复核坡度，土方开挖以机械为主，分段进行，并及时用人工配合挖掘机整刷边坡，对不便机械施工的地段采用人工开挖，对边坡高度大于20m的路堑边坡及时加固边坡防护，施工时必须采用分层开挖、分层防护、坡脚预加固技术，避免边坡产生不良失稳现象。

6、当坡面上部山坡有较大的汇水面积时，在坡口外征地线范围内合适位置处，当地面线较陡时设深0.6m，底宽0.6m的U型截水沟，用浆砌片石铺砌，做成台阶状，通过绿化手段予以遮挡，当地面线较缓时设V型土质截水沟。

7、各类机械设备必须符合施工要求，进场后需经过安全、机料部门验收，使用前进行安全检查。

施工现场设置各设备安全操作规程，操作时严格按照操作规程进行。

8、防护工程施工时，只能左右错开施工，禁止上下重叠作业。

9、合理安排作息时间，避免疲劳操作。

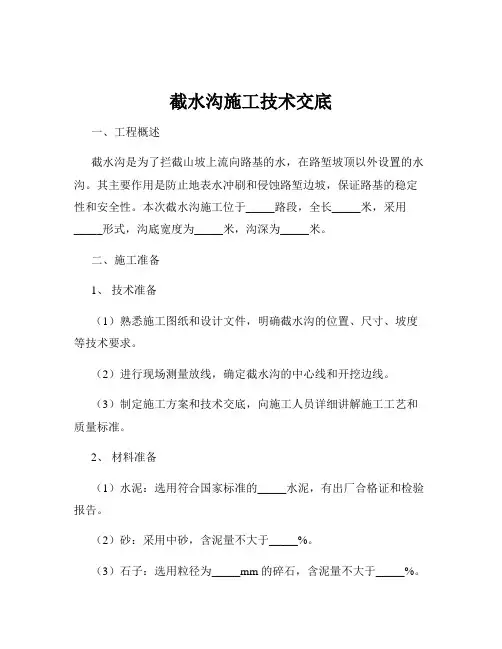

截水沟施工技术交底一、工程概述截水沟是为了拦截山坡上流向路基的水，在路堑坡顶以外设置的水沟。

其主要作用是防止地表水冲刷和侵蚀路堑边坡，保证路基的稳定性和安全性。

本次截水沟施工位于_____路段，全长_____米，采用_____形式，沟底宽度为_____米，沟深为_____米。

二、施工准备1、技术准备（1）熟悉施工图纸和设计文件，明确截水沟的位置、尺寸、坡度等技术要求。

（2）进行现场测量放线，确定截水沟的中心线和开挖边线。

（3）制定施工方案和技术交底，向施工人员详细讲解施工工艺和质量标准。

2、材料准备（1）水泥：选用符合国家标准的_____水泥，有出厂合格证和检验报告。

（2）砂：采用中砂，含泥量不大于_____%。

（3）石子：选用粒径为_____mm 的碎石，含泥量不大于_____%。

（4）钢筋：选用_____钢筋，有出厂合格证和检验报告。

3、机具准备（1）挖掘机：用于土方开挖。

（2）装载机：用于土方运输。

（3）搅拌机：用于混凝土搅拌。

（4）振捣棒：用于混凝土振捣。

（5）模板：采用钢模板或木模板。

4、作业条件准备（1）施工场地已平整，道路畅通，水电已接通。

（2）开挖线范围内的障碍物已清除。

三、施工工艺流程1、测量放线根据设计图纸，使用全站仪或水准仪进行测量放线，确定截水沟的中心线和开挖边线，并设置控制桩。

2、土方开挖（1）采用挖掘机进行土方开挖，按照设计坡度和深度进行分层开挖，每层开挖深度不超过_____米。

（2）开挖过程中，要注意保护周边的植被和环境，避免造成水土流失。

（3）挖至设计标高后，进行人工清底，确保沟底平整。

3、基底处理（1）对基底进行夯实处理，压实度不小于_____%。

（2）如基底为软弱土层，应采取换填或加固处理措施。

4、钢筋绑扎（1）根据设计要求，在沟底和沟壁绑扎钢筋，钢筋间距和规格应符合设计要求。

（2）钢筋的接头应采用焊接或绑扎连接，接头位置应符合规范要求。

5、模板安装（1）采用钢模板或木模板进行安装，模板应拼接严密，支撑牢固，防止变形和漏浆。

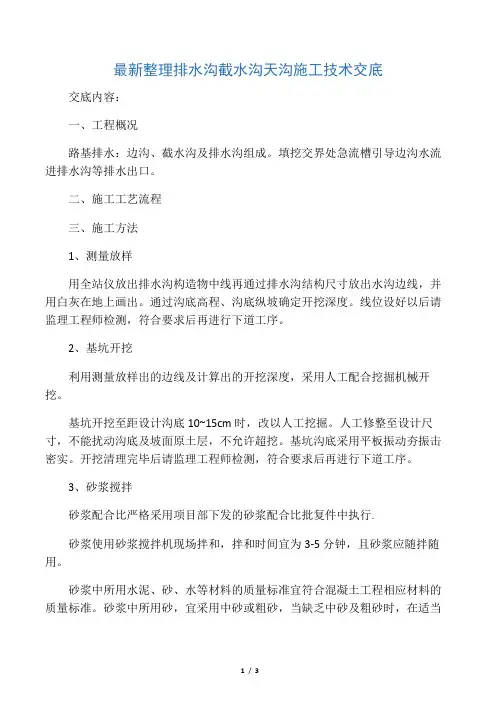

最新整理排水沟截水沟天沟施工技术交底交底内容：一、工程概况路基排水：边沟、截水沟及排水沟组成。

填挖交界处急流槽引导边沟水流进排水沟等排水出口。

二、施工工艺流程三、施工方法1、测量放样用全站仪放出排水沟构造物中线再通过排水沟结构尺寸放出水沟边线，并用白灰在地上画出。

通过沟底高程、沟底纵坡确定开挖深度。

线位设好以后请监理工程师检测，符合要求后再进行下道工序。

2、基坑开挖利用测量放样出的边线及计算出的开挖深度，采用人工配合挖掘机械开挖。

基坑开挖至距设计沟底10~15cm时，改以人工挖掘。

人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。

基坑沟底采用平板振动夯振击密实。

开挖清理完毕后请监理工程师检测，符合要求后再进行下道工序。

3、砂浆搅拌砂浆配合比严格采用项目部下发的砂浆配合比批复件中执行.砂浆使用砂浆搅拌机现场拌和，拌和时间宜为3-5分钟，且砂浆应随拌随用。

砂浆中所用水泥、砂、水等材料的质量标准宜符合混凝土工程相应材料的质量标准。

砂浆中所用砂，宜采用中砂或粗砂，当缺乏中砂及粗砂时，在适当增加水泥用量的基础上，也可采用细砂。

砂的最大粒径不宜超过5㎜。

已凝结的砂浆，不得使用。

4、基础砌筑4.1片石要求4.1.1片石应符合设计规定的类别和强度，石质应均匀、不易风化、无裂纹，不得采用风化石。

4.1.2片石厚度不应小于xxxx㎜（卵石和薄片者不得采用）。

用做镶面得片石，应选择表面较平整、尺寸较大者，并应稍修整。

4.2砌筑方法4.2.1基础采用坐浆法进行施工，严禁采用灌浆法进行施工。

4.2.2片石、砌体在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。

4.2.3砌筑基础的第一层时，如基底为岩层，应先将基底表面清洗、湿润，再坐浆砌筑；如为土质，可直接坐浆砌筑。

4.2.3基础分2个工作层砌筑，每个工作层的水平缝应大致找平。

砌体较长时可分段分层砌筑，但两相邻工作段的砌筑差一般不宜超过1.2m；分段位置宜尽量设在沉降缝或伸缩缝处，各段水平砌缝应一致，各工作层竖缝应相互错开，不得贯通。

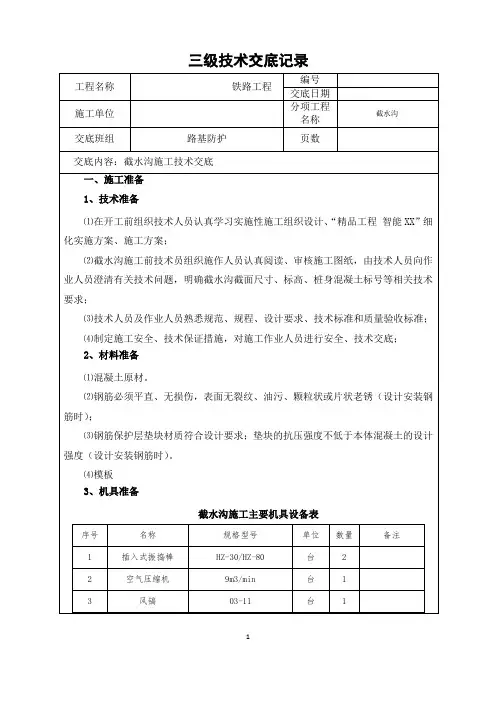

工程名称铁路工程
编号交底日期
施工单位分项工程
名称
截水沟
交底班组路基防护页数
交底内容：截水沟施工技术交底
截水沟施工工艺流程图
2．2、截水沟施工方法
2.2.1测量放线
(1)截水沟开挖前严格按设计图放出沟身的中心线及边线，并复核各部位的标高。

(2)挖好的基坑要及时复核各部位几何尺寸（允许误差10mm）并挂准线。

施工时必须做样架并挂线，以保证浇筑面顺直平整，边角分明。

2.2.2绑扎钢筋
(1)钢筋应采用同标号混凝土垫块支撑保护层厚度不小于5cm。

钢筋间距允许误差±20mm，保护层厚底允许误差+10，-5mm，受力钢筋全长允许误差±10mm。

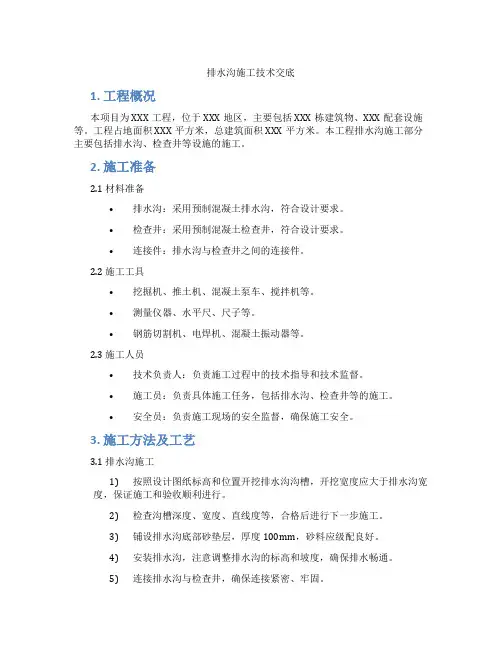

排水沟施工技术交底1. 工程概况本项目为XXX工程，位于XXX地区，主要包括XXX栋建筑物、XXX配套设施等。

工程占地面积XXX平方米，总建筑面积XXX平方米。

本工程排水沟施工部分主要包括排水沟、检查井等设施的施工。

2. 施工准备2.1 材料准备•排水沟：采用预制混凝土排水沟，符合设计要求。

•检查井：采用预制混凝土检查井，符合设计要求。

•连接件：排水沟与检查井之间的连接件。

2.2 施工工具•挖掘机、推土机、混凝土泵车、搅拌机等。

•测量仪器、水平尺、尺子等。

•钢筋切割机、电焊机、混凝土振动器等。

2.3 施工人员•技术负责人：负责施工过程中的技术指导和技术监督。

•施工员：负责具体施工任务，包括排水沟、检查井等的施工。

•安全员：负责施工现场的安全监督，确保施工安全。

3. 施工方法及工艺3.1 排水沟施工1)按照设计图纸标高和位置开挖排水沟沟槽，开挖宽度应大于排水沟宽度，保证施工和验收顺利进行。

2)检查沟槽深度、宽度、直线度等，合格后进行下一步施工。

3)铺设排水沟底部砂垫层，厚度100mm，砂料应级配良好。

4)安装排水沟，注意调整排水沟的标高和坡度，确保排水畅通。

5)连接排水沟与检查井，确保连接紧密、牢固。

6)填充排水沟周围空隙，采用碎石、砂等填充，填充高度应高于排水沟顶部。

3.2 检查井施工1)根据设计图纸，确定检查井的位置和规格。

2)开挖检查井井坑，井坑尺寸应大于检查井尺寸，保证施工和验收顺利进行。

3)检查井坑深度、宽度、直线度等，合格后进行下一步施工。

4)安装预制混凝土检查井，注意调整检查井的标高和坡度。

5)连接检查井与排水沟，确保连接紧密、牢固。

6)填充检查井周围空隙，采用碎石、砂等填充，填充高度应高于检查井顶部。

4. 质量控制1)严格按照设计图纸和施工规范进行施工，确保工程质量。

2)加强施工过程中的监督检查，及时发现和解决问题。

3)对施工完毕的排水沟、检查井等进行验收，验收不合格不得投入使用。

排水沟三级技术交底一、排水沟施工工艺及技术1、工艺流程及首件水沟尺寸（1）工艺流程：施工准备→测量放线→沟槽开挖及槽底验收→模板安装→混凝土浇筑→拆模及养护→检查验收（2）首件水沟尺寸：该段排水沟结构形式为Ⅱ型挡土墙带排水沟（沟底宽×沟深：200×150）2、测量放线根据建设单位移交的测量控制点，按照施工图纸和施工规范中规定的预留工作宽度，准确放出施工开槽线，经施工方及监理方复核确认后方可土方开挖施工。

在开挖至基底部位时，测量人员随时监测开挖深度，严格控制预留土方厚度在200mm以上。

3、沟槽开挖根据排水沟的深度、现况地面标高及沟槽放坡坡度（一般按1：0.3设置）,现场洒白灰线控制沟槽开挖宽度与顺直度，利用人工配合挖掘机开挖，自卸汽车运输，机械挖槽应确保槽底土壤不被扰动，基底预留200mm土层人工清底。

开槽后应人工修整槽底，复核槽底高程。

严格控制槽底高尺寸，防止超挖，槽底开挖到位后，应清除浮土，并用打夯机将基底夯实。

如遇软弱淤泥处，应将淤泥清理干净，用碎石土回填至沟底标高并用打夯机将基地夯实。

4、槽底验收基槽开挖完毕后，首先进行自检、互检，合格后，由项目部报请监理工程师进行检验，在全部检验合格后，立即进行下步工序，防止长时间晾槽或者泡水。

5、水沟铺底模板安装水沟铺底为50cm，水沟铺底侧模采用60×120cm钢模板立模。

立模前应将模板打磨干净并涂刷脱模剂。

模板端头之间用螺栓连接（模板接缝处应紧密吻合，用胶条嵌缝），模板背面用双排钢管串连起来（间距为20cm）。

模板支撑可采用钢管或木方，支撑间距为100cm（模板上部及下部均应支撑，必要时可加密支撑），应当保证支撑绝对稳固，避免出现爆模、跑模现象。

每隔20m设置一道伸缩缝。

模板安装完成后，现场技术人员及施工班组长应当先进行自检，自检合格后，报请监理进行检验。

检验合格后方可进行水沟铺底混凝土浇筑。

6、水沟沟墙模板安装当水沟铺底混凝土强度达到75％时，即可进行水沟沟墙模板安装。

排水沟施工技术交底（一）引言概述：排水沟施工是建筑工程中一个重要的环节，为了确保排水系统的正常运行，施工技术交底显得尤为重要。

本文将针对排水沟施工技术交底进行详细讲解，包括设计要求、施工步骤、施工材料及设备的准备，以及注意事项等五个大点。

正文：一、设计要求1.了解施工区域的地形和地貌，根据降水情况确定排水沟的布置位置和长度。

2.根据排水沟的用途和流量要求，确定断面形状和尺寸，确保排水能力。

3.根据设计要求，确认排水沟的材料、厚度和强度要求，以满足工程需要。

4.确定排水沟的斜度，保证水能够顺利流出。

二、施工步骤1.清理施工现场，确保施工区域平整无障碍物，并清除杂草和垃圾。

2.进行土方开挖，按照设计要求开挖排水沟的基底，并确保基底平整且符合设计要求。

3.搭建模板支架，按照设计要求搭建模板系统，确保排水沟的形状和尺寸准确。

4.浇筑混凝土，按照设计要求进行混凝土的搅拌和浇筑，保证施工质量。

5.进行养护，及时进行施工后的养护工作，保持施工质量，防止开裂和渗漏。

三、施工材料及设备的准备1.根据设计要求，准备好所需的混凝土、砂石、水泥等施工材料。

2.配备挖掘机、平地机等施工设备，用于土方开挖和移动材料。

3.准备好模板系统、浇筑设备等辅助工具，用于确保排水沟的准确施工。

四、注意事项1.施工过程中，要确保人员安全，做好安全防护工作，遵守相关施工规范。

2.在进行混凝土浇筑前，要确保模板系统的准确性和稳定性，以防止漏浆和模板脱落。

3.对于长距离的排水沟，可以采用加密排水管道，以增加排水能力。

4.施工完成后，要及时清理工地，清除垃圾和余料，确保施工区域的整洁。

5.严格按照设计要求进行养护，防止施工质量问题。

总结：排水沟施工技术交底是确保排水系统正常运行的一项重要工作。

通过了解设计要求、施工步骤、施工材料及设备的准备以及注意事项等内容，可以有效地进行排水沟施工工作，确保施工质量和效果。

在施工过程中，要严格遵守相关规范和安全操作规程，以确保施工安全和工程质量。

一、交底目的为确保水沟边沟施工过程中的安全，提高施工人员的安全意识，规范施工操作，特进行本次安全技术交底。

二、交底内容1. 施工人员安全培训（1）施工人员必须经过专业培训，取得相关资格证书后，方可上岗作业。

（2）施工人员应熟悉本工程的安全操作规程和注意事项，掌握安全防护措施。

2. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工现场应保持整洁，严禁乱堆乱放，确保施工通道畅通。

（3）施工现场应设置安全防护设施，如安全网、防护栏、安全绳等。

3. 施工机械及工具安全管理（1）施工机械及工具必须符合国家标准，确保其安全性能。

（2）施工机械及工具应定期检查、维护，发现隐患及时排除。

（3）操作人员应熟练掌握施工机械及工具的使用方法，确保操作安全。

4. 施工过程中安全注意事项（1）施工人员应严格遵守操作规程，严禁违规操作。

（2）施工过程中，应保持安全距离，避免相互碰撞。

（3）施工过程中，应做好防滑、防坠落、防触电等安全措施。

（4）施工过程中，应密切关注天气变化，遇恶劣天气及时停工。

5. 应急预案（1）发生安全事故时，施工人员应立即停止作业，并报告现场负责人。

（2）现场负责人应迅速组织救援，同时向上级部门报告。

（3）事故发生后，应立即采取措施，防止事故扩大。

三、施工技术要求1. 水沟边沟设计应符合国家标准，确保其排水功能。

2. 施工前，应进行现场勘察，了解地形、地质条件，制定合理的施工方案。

3. 施工过程中，应严格按照设计图纸进行施工，确保施工质量。

4. 施工过程中，应做好排水、防渗、加固等工作，确保工程安全。

5. 施工完成后，应进行验收，确保工程符合设计要求。

四、交底要求1. 施工单位应将本次安全技术交底内容传达到每位施工人员。

2. 施工人员应认真学习并掌握安全技术交底内容，提高安全意识。

3. 施工单位应定期对施工人员进行安全技术培训，确保其安全技能。

4. 施工单位应加强对施工现场的安全管理，确保施工安全。
