(完整版)第6章专题地图的表示方法

(完整版)第6章专题地图的表示方法
13
《地图学》 第6章 地图内容的表示方法
第2节 专题地图内容的表示方法
制图数据的概括可采取的两种方式：连续比率方式和分 级比率方式。
连续比率方式：使图中每个符号的大小都与其代表的实际数 值按比率一一对应。 分级比率方式：将制图数据按一定的数值间隔分成多个数组 等级，并将各等级数组分别概括为具代表性的单一数值，依 各数组的代表值按比率确定各等级符号的大小。
（3）绝对分级比率符号
指将制图现象按数量指标进行分级，把属于同一级的不 同数量指标的物体均用同样大小的符号表示，各级符号大小 按绝对连续比率符号方法设计。
16
《地图学》 第6章 地图内容的表示方法
第2节 专题地图内容的表示方法
（4） 条件分级比率符号
对制图现象按数量指标进行分级，把属于同一级的不 同数量指标的物体均用同样大小的符号表示，但各级符号大 小按条件连续比率符号方法设计。
（1）绝对连续比率符号
指符号面积的大小与其所代表现象的数量指标成绝对正 比关系。
A Ra2 B Rb2
11
《地图学》 第6章 地图内容的表示方法
Rb Ra
B A
第2节 专题地图内容的表示方法
以12.5mm半径的圆表示100万人口的城市，由
Rb Ra
B A
可求出表示人口为10、20、30、40、50、60、 70、80、90万城市各圆半径分别为4、5.6、6.8、 7.9、8.8、9.7、10.5、11.2、11.9 mm，
9
《地图学》 第6章 地图内容的表示方法
第2节 专题地图内容的表示方法
• ⑤ 比率符号大小设计
绝对连续比率
• 比率关系又可分为绝对比
率和条件比率两种。但无

地图学 第六章 普通地图

地图学 第六章 普通地图
体规划或战略使用基本图。
§6-1
普通地图概述
5.小于1:100万的地理图
第 六 章 普 通 地 图
这类地图主要有1:150万、1:250万、1:400 万、1:600万4种比例尺，可作为经济和军事的参 考用总览图，如确定战略方针、研究飞行计划、 中程导弹发射等。所以这种图又叫一览和战争形 势观察等使用的基本图。
§6-1
普通地图概述
第 六 章 普 通 地 图
一 普通地图的分类 1.按比例尺划分 普通地图通常按比例尺分为大、中、小比例 尺3种类型的地图。 一般大于等于1:10万比例尺的地图称为大比例尺 普通图； 小于1:10万而大于等于1:100万的地图，称为中比 例尺普通地图； 小于1:100万的地图称为小比例尺普通地图。
§6-2
普通基础地理要素及其符号表达
1.等高线法表示地貌
第 六 章 普 通 地 图
在地形图上表示地貌的方法很多，最基本的方法是等 高线法。它不仅能真实地反映地貌的不同形态和起伏变化 ，而且也便于图上量算。是一种较科学的方法。 ① 等高线的概念 等高线定义：
许多地面高程 相等点连线投影 到平面上的闭合 曲线叫等高线。
§6-2
普通基础地理要素及其符号表达
A．基本地形的等高线表示法 等高线表示地形的基本规律是：越高越陡的 地方等高线图形越密集；反之，较低较平的地方 第 等高线图形就较稀少。这种比较是等高距一致 六
章 普 通 地 图
的情况下才能得出的规律，如果是在变距 等高距的情况下是不能进行比较的，只能 得出一个大概的规律。
§6-2
普通基础地理要素及其符号表达
普通地图上的主要内容为普通基础地理要素，包
第 六 章 普 通 地 图
括水系、地形地貌、土质植被、居民地、交通线 、境界线、独立地物等。这些要素简化后可作专

地图学课件 地图表示法

地图学课件 地图表示法
（5）性状指标 注记或色相变量
（6）相互联系 “左进右出” 双向交互
《新编地图学教程》（第二版） 第6章 地图表示法
本章首页 本节首页 27
第2节 呈线状或带状分布地理数据的表示
四、运动状态的线状表示
不同线性符号的走向或运动方向的设计：
（1）反映移动的起点和终点 （2）表示行进路线和方向 精确、概略 （3）流量 以宽度比率表示 （4）流速 注记或其他视觉变量 （5）性状指标 注记或色相变量
全域连续分布 局域成片分布 离散分布
质底法 范围法 范围法
类型图、区划图 分布范围图 分布图
（二）定性数据的处理程序 数据的分级、分类
《新编地图学教程》（第二版） 第6章 地图表示法
以真实或隐含的轮廓线表示 事物的分布范围，以颜色、 网纹、注记或排列分量等表 示事物的性质和类型 。
图例设计与界线绘制
《新编地图学教程》（第二版） 第6章 地图表示法
精确范围图
本章首页 本节首页 33
第3节 呈面状分布地理数据的表示 二、面状地理数据的定性表示
（二）定性数据的处理程序
1. 数据的分类分级
《新编地图学教程》（第二版） 第6章 地图表示法
本章首页 本节首页 34
第3节 呈面状分布地理数据的表示 第6章 地图表示法 二、面状地理数据的定性表示
三、用定位符号表示地理数据的结构和变化
（一）点状符号扩展 分割圆
扇形或格状分割圆是常用的结构统计图，反映了事物总量及其内部组成。
《新编地图学教程》（第二版） 第6章 地图表示法
本章首页 本节首页 9
第1节 呈点状分布地理数据的表示 三、用定位符号表示地理数据的结构和变化
（一）点状符号扩展
坐标统计图

《地图学基础》课件

《地图学基础》课件
数据采集
通过实地调查、遥感技术、公开 数据等方式获取地图制作所需的
数据。
地图编绘
根据设计好的地图符号和底图，使 用绘图软件进行地图编绘，包括绘 制山脉、河流、城市等地理要素。
地图审核
对编绘好的地图进行审核，确保地 图信息的准确性和完整性。
地图出版
印刷制作
将编绘好的地图输出到印 刷材料上进行制作，包括 纸张、塑料等。
02
地图制作过程
地图设计
01
02
03
设计原则
确定地图的主题和目标， 选择合适的地图符号和颜 色，确保地图信息的准确 性和易读性。
地理底图
根据地图制作需求，选择 合适的地理底图，包括纸 质地图、卫星地图、地形 图等。
地图符号
设计各种地图符号，如点 、线、面等，以表示不同 的地理要素和现象。
地图制作
装帧设计
对印刷好的地图进行装帧 设计，包括封面设计、版 式设计等，以提高地图的 视觉效果和收藏价值。
发布与发行
将出版的地图通过各种渠 道发布和发行，如书店、 网络销售等，以供用户购 买和使用。
03
地图符号与表示
地图符号概述
地图符号定义
地图符号功能
地图符号是表示地理事物空间分布和 特征的图形，具有形象、直观的特点 。
利用地图实时监测灾害发生地的情况，为 应急救援提供路线规划、资源调配等方面 的支持。
商业选址
旅游路线规划
通过地图分析人口分布、消费水平等情况 ，为商业选址提供依据，提高投资回报率 。
利用地图规划旅游路线，为游客提供最佳 的旅游体验和行程安排。
THANKS
感谢观看
地图的种类与特点
要点一
总结词
根据不同的分类标准，地图可分为多种类型，每种类型具 有其独特的特点和应用范围。

地图基本知识《地图学》课件

地图基本知识《地图学》课件
地图基本知识《地图学》课件
考核方式：闭卷考试
成绩评定： 平时：30% 考试：70%
参考文献：
地图基本知识《地图学》课件
• 初步掌握普通地图（特别是地形图）的 阅读及量算，专题地图编制、分析及应 用。
• 了解现代地图制图的新技术，新方法。 • 在内容上着重于地图学三大理论（地图
投影、地图符号、地图概括）和两大图 型（普通地图、专题地图），培养学生 读图及用图能力。
2
36 25
30
26
24
20
16
12
27
8
1地8 2图8 1基2 2本9 知6 识3 0 《0 地341图6 学3 2》12课33件18
34
35
24
36
30
37
36
4
任一点所在图幅的编号：
横列号
=[
纬度 纬差 4
]+1
纵行号
=
[
经度 经差
6
]+31
（东经）
纵行号
=30-
[
经度 经差
6
]
（西经）
[ ] 代表取整
纬度 经度 基本比例尺纬差 基本比例尺经差 W=V- *n+ 所求比例尺纬差 所求比例尺经差
பைடு நூலகம்
4幅
16幅 J -50- [2]
( 1 : 25万 )
J-50- 5 144幅
( 1 : 10万 )
图中错误！
图01-06 1 :50万 、1: 25万、1:10地万图比基例本尺知地识形《图地的图分学幅》课与件编 号
地图基本知识《地图学》课件
174
162
58
168
59

地图学-专题地图基本表示方法(面状要素)

地图学-专题地图基本表示方法(面状要素)
32
如果世界地图依照人口总数而非土地面积绘制？ www.worldmapper.o3r3g/
Side-by-side comparison of Cartogram forms
34
来源：Cartography: Thematic Map Design, Sixth Edition
35
来源：Cartography: Thematic Map Design, Sixth Edition
分区统计图表法显示的是现象的绝对 数量指标，而不是相对数量指标，可以用 由小到大的渐变图形或图表反映不同时期 内现象的发展动态。
29
30
选自《中国地理图集》
以面状符号表示相对数量
以点状符号表示绝对数量
31
1.1 呈面状分布地理数据的表示
Cartogram(Value-by-area Maps)
常用的统计图表有:线状图表、条形图表、 放射线图表、金字塔图表、圆形（扇形）图 表、三角形图表、百分比结构图表和找零法 图表。
18
19
20
21
22
23
24
选自《中国地理图集》
25
选自《中国地理图集》
26
选自《中国《中国地理图集》
1.1 呈面状分布地理数据的表示 分区统计图表法
部分图例设计格式
(a)
(b)
(c)
14 (d)
1.1 呈面状分布地理数据的表示 等值区域法
等值区域图的编制在数据应用、表示方法和视觉
感受方面都有一些限制。
1. 首先在采集的数据类型上，由于制图表示是以区
域单元作为图斑单位，自然连续的地理数据，如
年平均气温不能用等值区域法表示；
2. 其次，如果数据不能用比值或比率量表处理就不

第6章地图表示法

第6章地图表示法

通过点状符号 准确的图面定位和 视觉变量组合，表 达出其定性特征的 空间分布差异，这 种符号组合配置方 式即定位符号法。
本章首页 本节首页 8
第1节 呈点状分布地理数据的表示 第6章 地图表示法
一幅完整的地图是依据一定的符号组织规则，在各个层面上以 符号的组合反映制图对象在特定区域内的空间分布特征，形成与对 象世界对应的同构关系，从而构成客观世界的形象——符号模型。
《新编地图学教程》（第二版） 第6章 地图表示法
本章首页 本节首页 10
第1节 呈点状分布地理数据的表示 第6章 地图表示法 一、用定位符号表示定性数据
定名量表数据可应用象形、几何、 文字及其组合的点状符号表达。
示例
一级分量 二级分量
三级分量
《新编地图学教程》（第二版） 第6章 地图表示法
本章首页 本节首页 11
（一）点状符号扩展
坐标统计图
《新编地图学教程》（第二版） 第6章 地图表示法
本章首页 本节首页 30
第1节 呈点状分布地理数据的表示 第6章 地图表示法
三、用定位符号表示地理数据的结构和变化
（一）点状符号扩展
立体符号
可采用色相、彩度或网纹 变量进行图形的整饰。
一、用定位符号表示定性数据
点状分布要素指那些占地面积较小，不能按 比例尺表示，又必须定位表示的事物，其实点状 分布事物与面状分布事物的界线并不严格，如居 民地，它用各种不同的图形，尺寸和颜色的符号 表示现象的分布及其数量和质量特征。通常以符 号的图形和颜色表示质量特征，尺寸表示数量指 标，并尽可能将现象定位于现象所在位置上，在 中大比例尺图为面状，在小比例尺图则为点状。
人为设定符号尺寸的变化范围。
对数法：L = klgM

地图学 第六章 地图表示方法

地图学 第六章 地图表示方法

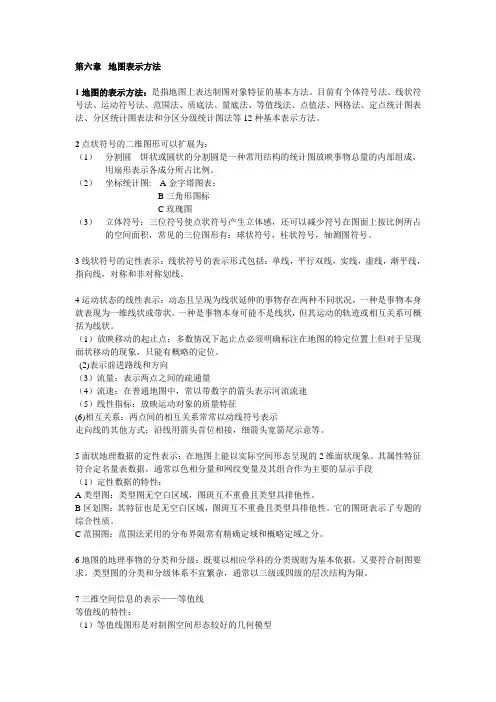

第六章地图表示方法1地图的表示方法：是指地图上表达制图对象特征的基本方法。

目前有个体符号法、线状符号法、运动符号法、范围法、质底法、量底法、等值线法、点值法、网格法、定点统计图表法、分区统计图表法和分区分级统计图法等12种基本表示方法。

2点状符号的二维图形可以扩展为：（1）分割圆饼状或圆状的分割圆是一种常用结构的统计图放映事物总量的内部组成，用扇形表示各成分所占比例。

（2）坐标统计图: A金字塔图表：B三角形图标C玫瑰图（3）立体符号：三位符号使点状符号产生立体感，还可以减少符号在图面上按比例所占的空间面积，常见的三位图形有：球状符号，柱状符号，轴测图符号。

3线状符号的定性表示：线状符号的表示形式包括：单线，平行双线，实线，虚线，渐平线，指向线，对称和非对称划线。

4运动状态的线性表示：动态且呈现为线状延伸的事物存在两种不同状况，一种是事物本身就表现为一维线状或带状。

一种是事物本身可能不是线状，但其运动的轨迹或相互关系可概括为线状。

（1）放映移动的起止点：多数情况下起止点必须明确标注在地图的特定位置上但对于呈现面状移动的现象，只能有概略的定位。

(2)表示前进路线和方向（3）流量：表示两点之间的疏通量（4）流速：在普通地图中，常以带数字的箭头表示河流流速（5）线性指标：放映运动对象的质量特征(6)相互关系：两点间的相互关系常常以动线符号表示走向线的其他方式：沿线用箭头首位相接，细箭头宽箭尾示意等。

5面状地理数据的定性表示：在地图上能以实际空间形态呈现的2维面状现象。

其属性特征符合定名量表数据，通常以色相分量和网纹变量及其组合作为主要的显示手段（1）定性数据的特性：A类型图：类型图无空白区域，图斑互不重叠且类型具排他性。

B区划图：其特征也是无空白区域，图斑互不重叠且类型具排他性。

它的图斑表示了专题的综合性质。

C范围图：范围法采用的分布界限常有精确定域和概略定域之分。

6地图的地理事物的分类和分级：既要以相应学科的分类规则为基本依据，又要符合制图要求。

地图学 PPT课件

地图学 PPT课件

现代专题地图具有以下几个基本特征：
（1）全球性专题地图制图标准规范化； 遥感技术的应用； 地图数据的共享问题。
（2）向综合、成套和图集的方向发展； 应用需求方面； 信息源方面。 同时进一步强调专题地图的实用性。
（3）反映数量指标和动态变化信息得到加强， 特别是在灾害监测专题地图方面； （4）广泛应用遥感和制图自动化新技术；
主要有：（1）环境保护地图；（2）旅游地图：
1982年我国召开了第一次全国旅游地图会议，提出论 文120多篇，展出旅游地图100多幅。旅游图除表示旅 游地区地理基础要素外，还着重反映了交通、旅游路 线。名胜古迹、历史沿革、乡土人情、土特产品、工 艺美术以及各种各样的旅游资源。是专题地图制图中 很有发展前途的新图种之一。
三、专题地图制图的基本原则和方法
• 基本原则
鉴于专题地图的内容广泛，区域性、技术性和精 确性程度较高，需要研究和确定其基本原则。 一、严密的科学性
所研究的对象是自然、社会、经济现象，反映的内 容均经过分析研究综合，有着严密的科学性、系统性 和规律性；
对于各种不同观点、不同精确程度的资料和图件， 应以所取观点客观地加工和使用。
十九世纪末和二十世纪初，由于自然科学研究的 一系列突破及其应用发展的需要，分化出专题地 图的若干新支。内容由单要素逐步过渡到多要素 的分布和质量特征，图型由简单的示意性象形符 号逐步过渡到定位性的符号。
专题地图的大发展，是上本世纪七十年代以后。 这是由于运用了数学、电子学、光学和化学等方 面的知识，并应用了遥感和制图自动化新技术。 这是一个质的飞跃。
符号法的直观形象化是众所周知的，然而用在 不同的图幅上却有很不同的效果，用在人口密度 分布图上就很不适合。由此说明，专题地图上的 各种表示方法只有在一定条件下才能发挥其作用。 这也是选择表示方法的一条基本要求。

地图学第六章 专题地图表示方法

地图学第六章 专题地图表示方法
• • • • 线状（柱状和带状）统计图形 面状（正方形、圆圈、三角形等）统计图形 立体（立方体、球体）统计图形 组合：零钱法，等值图形
– 数量-----用绝对比率或条件比率 – 对底图要求概略，但需有分区界限
• 3 . 分区分级统计图法
– 表示内容：区划单元之间的相对数量 – 表示方法：按一定数量分级表示 ，用不同的颜色（色相、 亮度和饱和度）或晕线网纹代表不同的级别 – 分级方法 ：
– 等值线是表达专题要素数值的等值点的连 线 – 特点：
• • • • 表示均匀渐变的现象 描绘等值线时应保持数据的统一性 一条等值线无意义 等值线的间隔通常保持常数 ，从而反映现象的 变化强度
– 伪等值线法---表达相对数据
• 以网格中心值为观测点，统计数值，内插勾绘等 值线
（六） 统计图法
• 1. 定位统计图表法（定点统计图表法） • 2. 分区统计图表法
• 精确的---有明确界线的现象 • 概略的---没有固定界线
（四）、底 色 法
1、质底法 ---表示具有较大范围连续分布现象的质量特征
• 表示手段 -----同范围法 • 使用步骤
– 划分类型 ，制成图例 – 在图上绘出各类现象的分布界限 – 把同类现象按图例绘成同一颜色或同一花纹
• 质底法的效果 ----取决于图例色标或网纹符号的设计水平 • 但同时表示两种质地系统时，主要系统用底色，次要系统用晕线 • 质底法和范围法的区别：
– 1、非比率符号 ------模糊数量关系 – 2、比率符号 -------较明确的数量关系 » （1）绝对连续比率----------面积比等于数量比 » d＝√r12×X 即d = √ X ×r1 » 比率基数 -----最小符号基准线的长度 » 基准线------圆的直径，正方形的边长，等边三角形的高 » （2）条件连续比率 --------附加以条件 » （3）绝对分级比率--------分级以后的组中值 » （4）条件分级比率--------组中值附加一定条件

(完整版)《地图学》课件

(完整版)《地图学》课件
地图学基本知识
地图学原理与方法
第一章 导论
§1 地图的相关概念 §2 地图分幅和编号 §3 地图学的定义及学科体系
地图学原理与方法
第一章 导论
古代地图
从远古时代，我们的祖先就一直寻找描 述和分析地球表面空间事物的工具，从交通 运输、农田水利、市政建设管理、疆土区域 的划分以及行军打仗，都离不开空间信息。 这个最普通的工具就是地图。
比例尺
表示实地面积（Km2）
1:5000 1:1万 1:2.5万 1:5万 1:10万 1:25万 1:50万 1:100万
5 20多 110多 450多 1800 16000 64000 255000
地图学原理与方法
第一章 导论
1.3 地图的分类
1.3.4 其他方式
按使用方式划分：桌面用图、挂图、小图册、屏幕地图 按材质划分：纸质、丝绸、石质、木质、塑料等 按外形划分：平面、三维、球形 按结构划分：单幅、多幅、系列图、地图集 按幅面大小：对开、全开、微缩地图 按地图图型：分布图、区划图、等值线图、统计图、网格图
七世纪中叶的亚洲（唐朝）
地图学原理与方法
第一章 导论
现代地图
地图学原理与方法
第一章 导论
地图学原理与方法
第一章 导论
由以上地图展示可知，人类以地图作为认识客观 世界、传递时空信息的方式之一，不但没有被其他形
式所代替，却随着科学技术的进步，使地图的制作精 度不断提高，表现形式更加多样、应用功能不断扩大、 制图理论日趋成熟。
地图学原理与方法
第一章 导论
2.3 我国基本比例尺地形图分幅编号
地图学原理与方法
第一章 导论
地理信息基本概念
• 数据与信息 • 数据(data)——指某一目标定性、定量描述，包括

测量与地图学6章 地图表示法

测量与地图学6章 地图表示法
第六章
地图表示法
主要内容
呈点状分布地理数据的表示
呈线状或带状分表示—等值线 地理信息的动态表示
2
§1 呈点状分布地理数据的表示
一、用定位符号表示定性数据
形状变量：几何、文字和象形。符号简洁规范、定位明确、 视觉均衡、绘制简便；象形和文字符号形象直观、定位不易 明确。
颜色变量主要是色相，有助于提高解读效率。
结构（网纹）和方向变量，可以改变符号图形的内部特征和 外部状态，常表示次要的分级差异。 通过多项视觉变量的分级组合，表现多层次的分类体系。 制图实践中，往往以形状变量区分最高层次的本质差异，以 色相分量表达次一级的分类体系，结构（网纹）或方向变量 作为最后的补充方式。
3
§1 呈点状分布地理数据的表示
一、用定位符号表示定性数据
4
§1 呈点状分布地理数据的表示
二、用定位符号表示定量数据
属于顺序量表或间隔/比率量表的应用。 可以采用尺寸变量，配合亮度、彩度或网纹变量，构成对象 的强度变化。
顺序量表旨在表达制图对象在某种度量指标下的强度、相对 大小或等级系统，符号尺寸只需符合数据的基本逻辑关系， 并能产生明显的图面视觉差异即可。
– 用透视方法编制的立体等值区域图
40
主要内容
呈点状分布地理数据的表示
呈线状或带状分布地理数据的表示 呈面状分布地理数据的表示 三维空间信息的表示—等值线 地理信息的动态表示
41
§4 三维空间信息的表示—等值线
一、等值线及其特征
（一）等值线的形成
42
§4 三维空间信息的表示—等值线
一、等值线及其特征
沿 海 地 区 农 作 物 播 种 面 积 及 类 型
10

地图学课件_地图概括

地图学课件_地图概括
用等比数列确定地图要素选取的方法——苏联学者鲍罗 金根据心理物理学试验，察觉到同一要素的等级差别常遵循 等比数列的规则。 以河流在支流选取上的应用为例： 设 河流长度分级 A1, A2,…An r, p 为辨认系数(公比) 可令 r = 1.3， p = 1.5 Ai = A1 ·ri -1 Bi = B1 ·pi -1
对地理环境结构进行的一种旨在获得其主要框架 的、客观的、科学的概括和抽象 。
6.1.4 实施地图概括的四个步骤
1.分类 2.简化
——空间数据的排序、分级或分群.
——显示空间信息的重要特征，删弃次要的细部.
3.符号化
——将空间信息通过分类、简化、夸张等方法所获得的记号，
根据其基本特征，相对重要性和相关位置制定成的各种图形
新编地图所应选取的地物数量与原始地图地物 数量之比符合原始地图与新编地图的比例尺分母 之比的平方根。
NB = NA √MA / MB
N 为图上地物数 M 为比例尺分母
A —— 原始图 B —— 新编图
开方根规律的扩展
以比例尺为主，地物选取还受其他多种因 素的影响, 公式扩展为：
NB = NA · C· D√MA / MB
符号尺寸改正系数 地物重要性改正系数
C D
符号尺寸改正系 数C的三种情况
⑴ 符合方根规律，尺寸缩小： C1 = 1 ⑵ 不符方根规律，尺寸相同 ：
线状 C2 =√MA / MB 面状 C3 =√(MA / MB )
2
地物重要性改正系 数D的三种情况
⑴ 很重要：D1 =√MB / MA ⑵ 一 般 ： D2 = 1
S = n (a + p) n/cm 为居民点个数
2
r
注记面积 p

《地图学原理》第6章 专题地图

《地图学原理》第6章 专题地图

等 降 水 量 线
3. 定位图表法
定位图表法是把某些地点的统计资料，用图表形式 绘在地图的相应位置上，以表示该地某种专题要素的 变化。 常用柱状图表中的符号高度(长短)或曲线图表表示专题 要素的数量变化。如各月或各年度风向、风力的变化， 降水量、气温变化等，均可采用这些图表。
4.范围图
间断成片状（不连续）分布专题要素的表示常 采用范围法。范围法(区域法)是用轮廓界线来表 示专题要素的区域范围，用颜色、晕线、注记、 符号等整饰方式来表示事物类别；用数字注记表 示数量 。 表示森林、煤田、地 震带、石油、自然保 护区等。
专题要素的时间态特征主要有3点：
一是限定在某特殊时刻的，如今天或某日期的经济
收入值、客流总数等。
二是表示某一段月份内、年份内的，如2—10月的游
客数，2000—2003年各年度的经济总收入等。
三是某年度内的周期性变化，如某年内各月的气温
变化、降水变化等。
3. 专题要素的可示特征
凡具有空间特征的信息资料及事物现象，都可用专题地图的形式
三、线状要素的表示方法——线状符号法
线状或带状分布要素，如交通路线、水系、 境界线、岸线、地质构造线、气象上的锋等， 一般采用线状符号法表示。
境 界 线 符 号 地 质 构 造 线
河流符号逐渐加粗
通常用颜色和图形表示线状要素的质量特征， 用符号粗细表示等级差异；用符号的长短表示专题 要素的数量。 线状符号法常用来编制水系图、交通图、地质 构造图、导游图以及路线图等。
等值线勾绘 等值线勾绘
等值线图具有以下特点：
（1）等值线显示了空间数据的整体变化，其采集的 数据必须有连续性，经过制图构成一个封闭的、三维 的、线状表面。 （2） 等值线是定量的符号，它可以进行图上量测。 （3）在比例尺变换时，等值线容易通过制图法则进 行图形的概括。 （4）正是由于等值线的制图对专题的三维模拟具有 重要的价值，制图者必须充分研究制图背景，广泛地 了解制图对象的分布，才能编制出好的等值线图。

地图学PPT课件 第6章 地图表示

地图学PPT课件 第6章 地图表示

3、等值区域图的符号化 这种面状符号适宜采用的视觉变量是亮度以及网纹中的纹理、 排列和方向，必要时彩度也可以采用。而形状和尺寸变量是不起 作用的。 亮度是某一种色相的浓淡渐变过程，使图形的分级间隔产生 数量的等级感。 网纹中的方向变量也常用于等值区域图的设计，这时分级间 隔中的低值采用符号间隔较宽的方向线，高值则采用其他方向间 隔较密的方向线制作。 制作等值区域图时注意地理底图的设计。和定性面状符号一 样，等值区域符号因要覆盖在全部制图区域上，制图单元的图斑 和行政界线重合，因而影响地理底图的显示。保持地理地图内容 负载量的适度，是等值区域制图的准则。
从资料来源分析，线状符号的平面位置多从原图缩放而来，因而位置是 准确的。但在新编地图时，经常需要尺寸的变化，或从定名量表向顺序 量表转换。 定位线的种类很多，不少专题图都有本专题的线状符号系列，采用的变 量主要是形状、尺寸、色相和彩度，总的特征是采用符号的组合或附加 一些形状变量。
河流符号逐渐加粗
第三节 面状分布地理制 图
一、定性信息的特征 定性信息表示在地图上有三 种基本形式： 1.类型图 （质底法） 它是没有空白范围的，所有 图斑不是属于这种类型，就 是属于另一类型。如果出现 复域类型，这些复域图斑便 成为新的类型，它们之间也 互不重叠。
2.区划图
社会现象中的分省、分县地图，都属于区划图。他们的 特征也是区域范围互不重叠。区划图和类型图略有不同的是， 类型图的图斑之间没有从属关系。正由于它们具有同级的特 点，运用色相变量表示图斑时要有较大的差异，并且不宜采 用相同色相、不同亮度的图斑设色。
第四节、三维表示-----等值线、等密度线 定量分布的地理现象经常采用等量线表示，以显示空间 数据的三维模型。
等量线按照数据的特征，可以分为等值线和等密度线两类: 等值线的制图数据是定位点的测量值或派生的数值。例 如高程点、降水量、温度，均是经过野外或室内的量测仪器 测定的数值，因而都是绝对值。由绝对值派生的数据可以有 平均值或比率。用等值线表示数据的分布，说明它的容量。

地图学课件 地图表示法PPT88页

地图学课件 地图表示法PPT88页
地图学课件ቤተ መጻሕፍቲ ባይዱ地图表示法
31、园日涉以成趣，门虽设而常关。 32、鼓腹无所思。朝起暮归眠。 33、倾壶绝余沥，窥灶不见烟。
34、春秋满四泽，夏云多奇峰，秋月 扬明辉 ，冬岭 秀孤松 。 35、丈夫志四海，我愿不知老。
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2） 等值线是封闭连续的曲线，同一条等值线上数值处处 相同。 （3）通常情况下，等值线彼此不相交，特殊情况下，可重 叠。 （4）等值线间隔相同情况下，等值线越密，空间垂直变化 越大，几何形态上的坡度就越陡。
地图学原理
二、等高线的测绘
以等间隔的 水平面穿过三 维地形表面， 将其相交的轨 迹正射投影于 平面上，所得 到的相同高度 点的连线即为 等高线。
伏形态。
地图学原理
按光源的位置，可以分为直照晕渲、斜照晕渲综 合光照晕渲；
地图学原理
地图学原理
按色调可分为墨渲和彩色晕渲。
地图学原理
地图学原理
第五节 地理信息动态表示
位置顺序 时间顺序 地图符号的动态视觉变量 节奏
（1）确定区域单元 （2）确定区域单元内数据的分布位置 （3）计算点值和点的尺寸 （4）作图
地图学原理
地图学原理
地图学原理
点值法应用于多项数据制图时，各项数据可采用不同色相、 直径的圆点来表示。
地图学原理
2、以线状符号构成的定量表示 等值线
3、以面状及立体符号构成的定量表示 定量数据的特征 数据的分级 等值区域图的设计和绘图
地图学原理
三、等高线的分层设色与晕渲
（1）分层设色法 是在等高线的基础上，根据 地图的用途、比例尺和区域特征，将等高线划分一 些层级，并在每一层级的面积内普染不同的颜色， 以色相色调的差异表示地势高低的方法。
地图学原理
地图学原理
地图学原理
（2）晕渲法 也叫阴影法，使用深浅不同的色调表示地形起
地图学原理
特殊分级
比率法分级 裂点法分级 迭代法分级 四分位法分级 标准差分级
地图学原理
第四节 3维空间信息的表示—等值线
一、等值线及其特性
•制图信息为统计单元的离散数据 •显示数值的差异
地图学原理
等值线勾绘
地图学原理
地图学原理
人口密度图
地图学原理
等值线特点： （1）等值线图形是对制图现象空间形态较好的几何模拟。
平均分级
按等数值间隔确定的分级。 如数值间隔=10，分级为：
<100；100～110；110～120；120～130；... 按等数据间隔确定的分级。 如间隔数=8，分级为：
<N1； N1 ～ N8 ； N9 ～ N16； N17 ～ N24 ；...
地图学原理
序列分级
根据数组分布特征和分级数，以递增或递减的 数值间隔确定分级。 依据数据直方图判断： 等差分级: a, a+k, a+2k,... 分级间隔为 k 算术分级: a, a+k, a+3k,... 分级间隔为 k n 等比分级: a, ak, ak2, ak3,...
地图学原理
地图学原理
地图学原理
地图学原理
地图学原理
数据的分级
（1） 外因分级 （2） 平均分级 （3） 序列分级 （4） 特殊分级
外因分级
地图学原理
按人为设定的特殊条件或原则确定的分 级。如城市人口，国民收入等。
分级为（单位：万人）： <10；10～50；50～100；...
地图学原理
地图学原理
三、面状地理数据的定量表示
1、以点状符号构成的定量表示 点值法 分区统计图法 定位图表法
地图学原理
用点状符号表示数量的分布——点值图
人口分布或作物分布是一种离散的地理现象， 所以是一种区域频数制图。当编图完成后，区域单 元界线在清绘成图时即行删去，而出现一种离散点 的分布。
Hale Waihona Puke 地图学原理制图步骤：
