隧道防水板无纺布施工技术交底

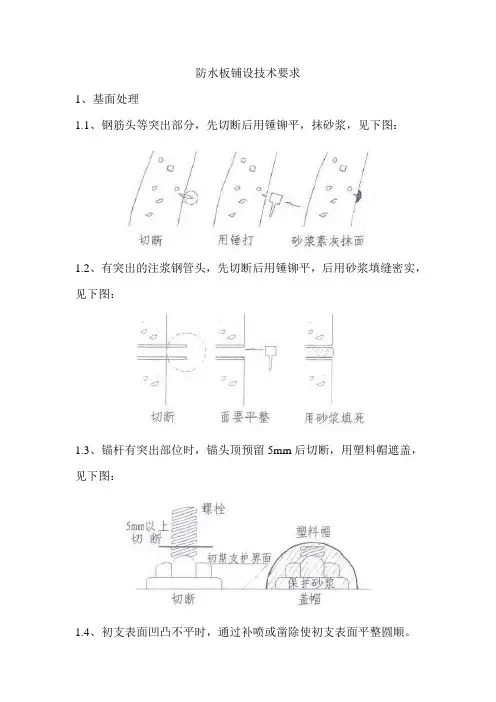

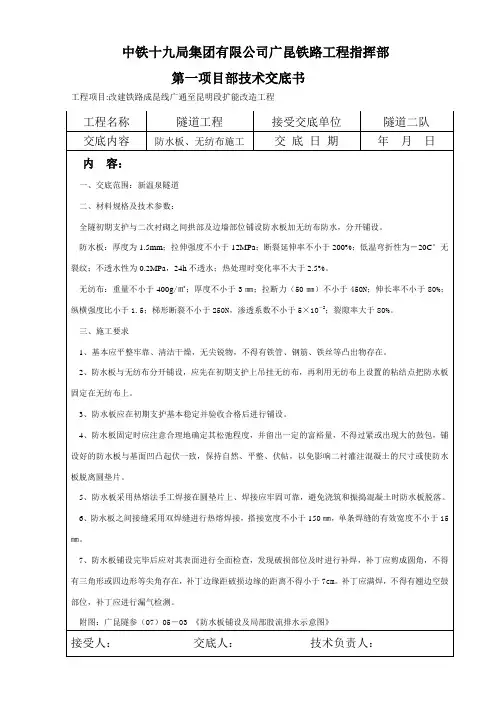

防水板铺设技术要求1、基面处理1.1、钢筋头等突出部分，先切断后用锤铆平，抹砂浆，见下图：1.2、有突出的注浆钢管头，先切断后用锤铆平，后用砂浆填缝密实，见下图：1.3、锚杆有突出部位时，锚头顶预留5mm后切断，用塑料帽遮盖，见下图：1.4、初支表面凹凸不平时，通过补喷或凿除使初支表面平整圆顺。

1.5、局部漏水采用埋设排水盲管将水引入侧沟，在渗漏水处开槽接入一根Φ50硬塑料管直接引入侧沟，保持基面无明显渗漏水，见下图：2、用带热塑性圆垫圈的射钉将无纺布平整顺直地固定在基面上，垫圈间距为拱部为0.5~0.8m，边墙为0.8~1m，呈梅花型排列，见下图：3、无纺布搭接宽度不得小于5cm。

4、无纺布一般只设环向接缝，当长度不够时，确保上部应用下部无纺布紧压。

5、无纺布应与基面密贴，铺设的无纺布应平顺，无隆起，无褶皱。

6、防水板的固定需用电热压焊机热熔无纺布垫圈，使防水板和垫圈融化粘结为一体，见下图：7、防水板搭接的宽度不得小于15cm，采用自动爬行式热合机热熔焊接，且为双焊缝，单条焊缝的焊接宽度不得小于15mm，见下图：8、防水板开始焊接前，作业人员须试焊，以掌握焊接温度和焊接速度。

热焊机操作手需固定，且经过专业培训。

热合机爬行时，不得中途停顿，整条焊缝的焊接应一气呵成。

9、防水板和塑性垫圈热熔焊接时将防水板焊漏，且防水板局部需要修补时，采用手持焊枪焊接。

10、环向铺设时，先拱后墙，下部防水板应压住上部防水板。

11、材料和工具严禁在铺设好的防水板地段堆放；二衬钢筋保护层垫块需外包土工布，防止刮破防水板；二衬钢筋接长时，采用绑扎，避免钢筋焊接时，烧伤防水板；砼捣固时，应避免振捣器和防水板直接接触；防水板的保管场所需设注意防火的标志和设置灭火器；防水板施工场所应有禁止吸烟的标志和设置灭火器；二衬台车挡头板在接触到防水板处必须加设橡胶带等衬垫。

12、防水板环向和纵向搭接处，除按照正常施工外，应再覆盖一层防水板，用热熔焊接法焊接。

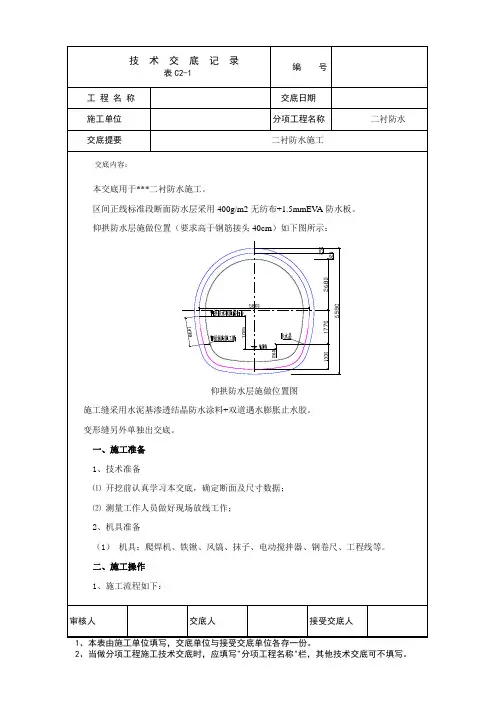

工程名称交底日期
施工单位分项工程名称二衬防水
交底提要二衬防水施工
交底内容：
3.3、施工缝
将施工缝已硬化的砼表面浮浆、松动砂石清除干净，进行彻底凿毛，用水冲洗干净。

施工缝采用水泥基渗透结晶防水涂料+双道遇水膨胀止水胶。

详见图。

施工缝防水图
3.3.1、水泥基渗透结晶防水涂料施工工艺
配比：涂料：水=1:（0.25~0.3），即每桶25千克兑水约6.5千克
施工方法：将涂料缓缓倒入清洁的凉水中用电动搅拌器搅拌到均匀无结块。

让浆料静置熟化约3分钟，再搅拌约30秒，十字交叉至少涂刷两层，当上一层已固化，产生足够的强度后，可进行下一层施工。

开调的浆料在半小时用完。

在24小时内对涂层进行喷雾水保养。

勿将本产品和其它材料混合使用。

注意事项：
1）基面干燥应对基面充分湿润，涂层干燥过快时会造成涂层材料缺水，水化反应进行不完全达不到相应的强度，甚至造成粉化，因此应及时对施工缝面进行适当喷雾湿润，使涂层水化反应充足，以提高涂层的粘结强度和渗透性。

审核人交底人接受交底人。

、内容及说明本交底适用于XX 隧道防水板、土工布施工。

、设计参数1、隧道衬砌背后铺设土工布缓冲层和防水板，防水板规格尺寸：厚度为 1.5mm 宽度为4m 长度32m 土工布重量不小于 400g/m2。

防水板和土工布分离设置。

防水 板搭接长度大于15cm 土工布搭接大于5cm 无纺布采用热熔垫片固定，固定间距: 拱部0.5m 、边墙0.9m ，呈梅花型排列，并左右上下成行固定暗钉圈固定缓冲层示意图拱部暗钉圈示意图边墙暗钉圈示意图工程名称 单位工程名称XX 工程技术交底日期:XX 隧道交底单位 交底部位、施工方法及工艺流程1、 施工准备：检查防水板的质量有无破损、撕裂、油污等。

铺设台车行走轨道； 施工时采用两个作业台架，一个用于基面处理，一个用于挂防水板。

由测量班对隧道 净空检查，对个别欠挖部位进行处理。

2、 防水板铺设前应先对隧道初期支护喷混凝土表面进行处理，切除锚杆头和钢筋露头，并用细石混凝土抹平覆盖，确保喷射混凝土填平，确保喷混凝土表面平整，无 尖锐角。

钢筋网等凸出部分，先切断后用锤铆平抹砂浆素灰（如下图）。

切断 用锤打 砂浆素灰抹面对有突出的管道，先切割后用锤铆平，抹砂浆（如下图）。

切断 面要平整 用砂浆填死锚杆有凸出部位时，螺头顶预留 5mm 切断后，用塑料帽处理（如下图）i -ZL —：螺栓5mi 以上切断3、缓冲层铺设，用作切断将单幅无纺布固定到预定位盖帽拱部向两侧边墙铺设。

用专业射钉将热熔垫片和土工布平顺地固定在喷射混凝土上，固定点间距：拱部 0.6m 、边墙0.9m 。

呈梅花形排列，基面凸凹较大处应增加固定点，使缓冲层与基面密 贴。

缓冲层搭接宽度不小于5cm 铺设的缓冲层应平顺，无隆起，无皱褶。

4、防水板铺设:4.1、 防水板铺设应超前二次衬砌施工，采用电热压焊器进行焊接，铺设采用专用 台车进行，并设临时挡板防止机械损伤和电火花灼伤防水板。

4.2、 防水板与无纺布分开铺设，先在初期支护上铺设无纺布， 再利用无纺布安装专用热熔垫片把防水板固定在无纺布上。

防排水施工技术交底记录编号：复核人：记录人：年月日武汉左岭至鄂州花湖高速公路一期土建工程第7合同段（K43+955～K51+000）巴家湾隧道防排水施工技术交底（左线K46+020～630,右线K46+032～613）总长1191m编制：复核：审核：日期：江西交建工程集团有限公司防排水施工技术交底一、防排水施工技术（一）、防水层施工在隧道初期支护与二次衬砌之间铺设防水层采用300g/m2无纺土工布+1.2mm厚EVA防水板，全隧道铺设，防水板与土工布采用点接。

防水板用搭连接，搭接长度不小于10cm，而且要平直无虑焊，通过水压试验合格后，方能使用。

防水层的施工在初期支护后经量测围岩达基本稳定和在模筑衬砌前进行。

施工点距爆破面应大于150m，距灌注模筑衬砌处应大于20m，其操作要点如下：1、喷射混凝土基面处理喷射混凝土基面不得有钢筋及凸出的管件等尖锐突出物，否则要进行修平，并在修平部位用砂浆抹成圆曲面，以免被防水层被扎破。

隧道断面变化或转变处的阴阳角均应做成圆弧，阴角处圆弧半径不小于10cm，阳角处圆弧半径不小于5cm。

在防水板铺设前，全面普查初期支护的渗漏水情况，超前埋设透水管排水。

2、防水层铺设（1）防水层铺设隧道防水层采用300g/m2无纺土工布+1.2mm厚EVA防水板，全隧道铺设。

将防水卷材从台车顶左右对称沿轮廓线展开，并用齐头短木棒将其沿轮廓线撑开，保持一定松驰度，以方便焊接。

无纺土工布不得与防水板粘结在一起，采用点接式，每平方米一个粘结点，每个粘结点面积不大于25平方厘米。

防水卷材挂设点要严格按施工图纸、墙角、墙身、拱部的要求进行铺挂施工。

（2）防水板接缝焊接防水板接缝焊接是防水施工最重要的工艺之一，焊缝采用自行走式热合机双缝焊接，即将两层防水板的边缘搭接，通过热熔加压而有效粘结。

防水板搭接宽度不小于10cm。

防水层的接头处擦拭干净，去除表面油物灰尘，以保证焊接质量。

在结构立面与平面的转角处，防水板接缝留在平面，距转角不小于60cm。

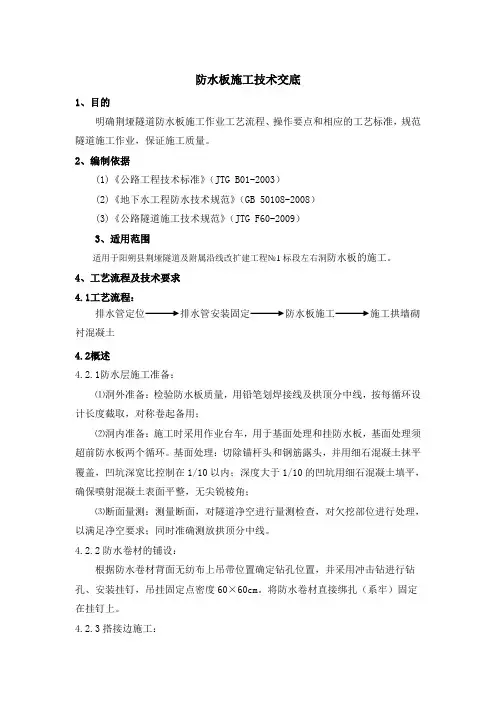

防水板施工技术交底1、目的明确荆垭隧道防水板施工作业工艺流程、操作要点和相应的工艺标准，规范隧道施工作业，保证施工质量。

2、编制依据(1)《公路工程技术标准》（JTG B01-2003）(2)《地下水工程防水技术规范》（GB 50108-2008）(3)《公路隧道施工技术规范》（JTG F60-2009）3、适用范围适用于阳朔县荆垭隧道及附属沿线改扩建工程№1标段左右洞防水板的施工。

4、工艺流程及技术要求4.1工艺流程：排水管定位排水管安装固定防水板施工施工拱墙砌衬混凝土4.2概述4.2.1防水层施工准备：⑴洞外准备：检验防水板质量，用铅笔划焊接线及拱顶分中线，按每循环设计长度截取，对称卷起备用；⑵洞内准备：施工时采用作业台车，用于基面处理和挂防水板，基面处理须超前防水板两个循环。

基面处理：切除锚杆头和钢筋露头，并用细石混凝土抹平覆盖，凹坑深宽比控制在1/10以内；深度大于1/10的凹坑用细石混凝土填平，确保喷射混凝土表面平整，无尖锐棱角；⑶断面量测：测量断面，对隧道净空进行量测检查，对欠挖部位进行处理，以满足净空要求；同时准确测放拱顶分中线。

4.2.2防水卷材的铺设：根据防水卷材背面无纺布上吊带位置确定钻孔位置，并采用冲击钻进行钻孔、安装挂钉，吊挂固定点密度60×60cm。

将防水卷材直接绑扎（系牢）固定在挂钉上。

4.2.3搭接边施工：防水卷材产品出厂时，为减少搭接长度，每幅宽边不小于2.5m，且在每幅两侧设置至少10cm宽的纯高分子材料，用作卷材与卷材焊接用，焊接采用自动爬行焊机焊接，并单独设置不小于25cm宽的配套双面自粘卷材补强，见附图。

4.2.4防水板修补：如发现防水板有破损，必须及时修补。

先取一小块防水板剪成圆角，除尽防水板上的灰尘后，将其置于破损处，然后用手动电热熔接器熔接。

5、技术要点⑴、施工前要测量断面，有欠挖及时处理；⑵、基面处理必须处理干净，以防尖锐棱角刺破防水板影响防水效果；⑶、热熔衬垫按要求布置，保证防水板悬挂效果；⑷、防水卷材的焊接是个关键工序，严防漏焊或假焊，焊缝质量应设专人负责检查验收记录，检查包括肉眼观测强度、密闭性及抗渗性等检查，只有待防水卷材施工质量经验收合格后方能浇隧道二次衬砌混凝土。

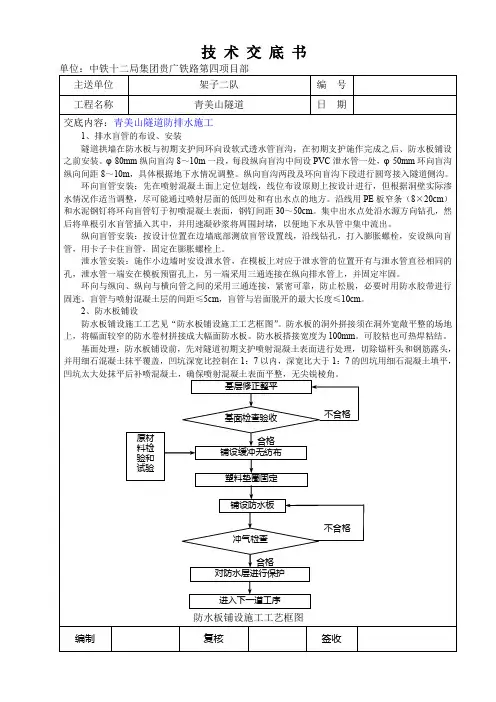

隧道防排水施工技术交底1.技术要求1.1 隧道防排水采用“防、截、排、堵相结合,因地制宜，综合治理”的原则,达到防水可靠,经济合理，不留后患的目的。

1.2 隧道防水等级必须达到国家标准《地下工程防水技术规范》（GB50108）规定的一级防水等级标准，衬砌结构不允许渗水,表面无湿渍。

1.3 隧道结构防水一般由喷射混凝土、全封闭柔性卷材防水层和二次衬砌结构自防水等组成。

其抗渗等级符合设计要求,防水混凝土防渗等级不低于P8，两端洞口各500m范围、地下水发育地段、地下水有侵蚀性地段衬砌抗身等级不低于P10。

2。

施工工艺及要求2.1基面铺设防水层之前，对外漏的突出物及表面凸凹不平处进行检查处理，基面应平整、无空鼓、裂缝、松酥，清洁干燥,无尖锐物。

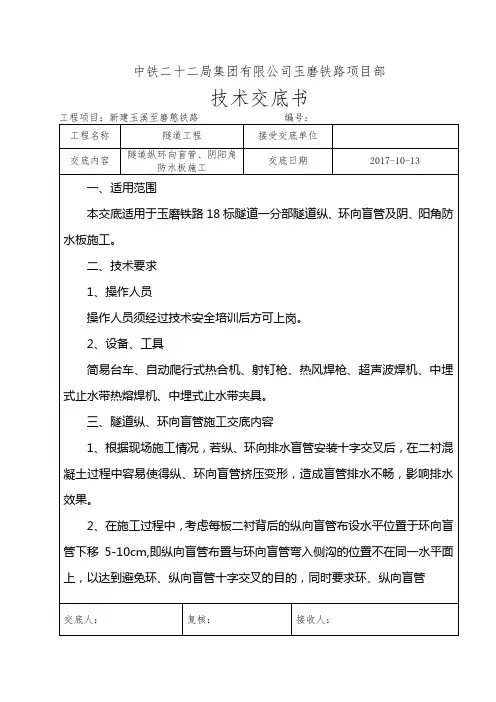

基层平整度应该符合下列要求:D/L≤1/10D:初期支护基层相邻两凸面间凹进去的深度；L：初期支护基层相邻两凸面间的距离；2.2盲管初期支护与防水板间设置纵向、环向盲管，环向盲管采用Ф50HDPE单壁打孔波纹管（外裹无纺布），纵向盲管暗洞采用Ф80（明洞Ф100）HDPE单壁打孔波纹管（外裹无纺布）。

纵、环向盲管直接弯入侧沟，出水口高于侧沟沟底25cm。

按铁路总公司监督总站及青藏铁路公司监督站《铁路建设工程质量安全监督通知书》（铁质安监督青藏站【2016】16 号）要求,对纵、环向盲管环设计进行调整:采用每板二衬独立排水，纵向盲管于环向施工缝附近弯入侧沟（弯出点距环向施工缝30cm）,环向盲管设置于每板衬砌中部位置，紧贴纵向盲管于纵向盲管上部弯入侧沟。

2.3无纺布无纺布铺设，首先用作业台车将单幅无纺布固定到预定位置，然后用专用射钉将无纺布固定在喷射混凝土上。

专用热熔垫圈及射钉梅花形布置,拱部0.5m—0。

8m，边墙0。

8m—1m，底部1m—1.5m，并左右上下成行固定，基面凸凹较大处应增加固定点,使无纺布与基面密贴.无纺布与喷射混凝土表面密贴,铺设平顺、无隆起、无褶皱，无纺布搭接宽度不不小于5cm.2。

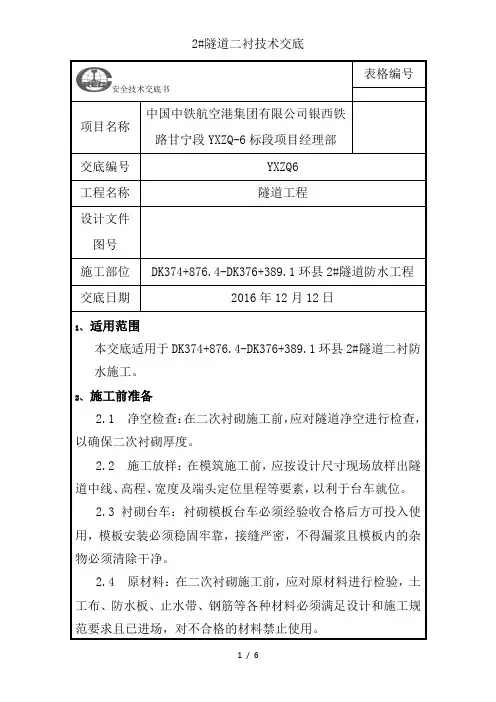

隧道正线防水施工技术交底书
编制：
复核：
审核：
2018年08月
施工技术交底记录表C2-06 一、区间结构防水体系
图1-1 区间隧道结构防水设计图
基面外裸漏的锚杆头、钢筋头、注浆管、钉头等尖锐突出物应予以割除，较不平整的部位用切割机打磨平整（用锤敲平四周棱角），然后采用砂浆填平，如下图所示进行处理：
）仰拱基底松软部位应清理干净，承载力复合设计要求，施工期间仰拱基面不得有明水存在，对局部凹凸较大时，必须安排人员对坑洞等部位采取砂浆找平等措施弥补；
总之，防水作业前，基面必须达到干净、平整，无浮浆、孔洞、裂缝，无尖锐毛刺、无明水的条件；
土工布铺设
图3-4 防水板爬焊及成品示意图
图3-5 防水板热熔固定示意图
3.5、特殊部位施工
3.5.1与喷膜防水接头
防水卷材与喷膜防水交接处搭接不得小于20cm，然后提前配置丙烯酸盐防水涂料，在接缝处喷射一层喷膜防水。

3.5.2施工缝
（1）水平施工缝不宜留在剪力与弯矩最大处或板与侧墙的交接处，应留在高出边墙与仰拱相交点300mm 的墙体，墙体有预留孔洞时，施工缝距孔洞边缘不应小于300mm；
（2）水平施工缝在防水板内侧设有一层60cm宽的双面自粘防水卷材加强层；环向施工缝每两模设一圈外贴式止水带，中间一模设自粘防水卷材加强层，设置在两道环向施工缝中部；
图3-1 环向施工缝外侧背贴止水带及双面自粘加强层设置示意图。

隧道技术交底分类分工序进行技术交底，隧道洞身段要按照设计衬砌类型进行逐段进行交底，一种技术交底不能同类型或整座隧道一次性交完。

对重复的内容尽量采用简化的方式。

对简单的交底也可以只采用一张图纸的方式。

隧道工程技术交底大致分为以下十大类。

（一）、隧道洞口工程1、隧道洞口长大管棚施工技术交底2、隧道洞门开挖支护施工技术交底3、隧道洞门施工技术交底按隧道各口进行交底，对洞口的位置提前进行复测，与设计不符的尽快提交变更申请进行变更，重点需要对隧道进洞安全方面评估设计的合理性。

（二）、隧道超前支护1、隧道超前小导管施工技术交底2、隧道超前锚杆施工技术交底3、隧道超前大管棚施工技术交底（三）、隧道开挖支护1、隧道洞身开挖施工技术交底按衬砌类型分段进行交底，含爆破设计、出碴运输。

要结合施工工法、施工技术规范和设计图纸。

2、隧道锚杆（管）施工技术交底按类型分中空注浆锚杆、砂浆锚杆、自进式锚杆，按用途分系统锚杆、锁脚锚杆（管），交底时可一次性，但内容应分开。

3、隧道喷砼施工技术交底4、隧道钢筋网施工技术交底：含加工、安装。

5、隧道格栅钢架、工字钢拱架施工技术交底含加工、安装。

交底可一次性，但内容要分开。

（四）、隧道捡铺底1、隧道仰拱开挖施工技术交底2、隧道仰拱钢筋施工技术交底3、隧道仰拱混凝土施工技术交底4、隧道仰拱填充施工技术交底5、隧道无仰拱段垫层施工技术交底（五）、隧道防排水工程1、隧道防水板施工技术交底2、隧道无纺布施工技术交底3、隧道排水管施工技术交底4、隧道止水条（带）施工技术交底5、隧道检查井施工技术交底6、隧道排水沟施工技术交底7、隧道变形缝、施工缝、沉降缝施工技术交底交底时可合并。

（六）、隧道二次衬砌1、隧道二次衬砌施工技术交底2、隧道二衬钢筋施工技术交底3、隧道预埋件施工技术交底（七）、隧道路面工程1、隧道路面（含钢筋）施工技术交底2、铁路整体道床施工技术交底（八）、隧道注浆堵水1、隧道径向注浆施工技术交底2、隧道全断面帷幕注浆施工技术交底（九）、隧道附属工程1、隧道沟槽（含钢筋）施工技术交底2、隧道盖板预制施工技术交底3、隧道接地施工技术交底4、隧道预埋件施工技术交底5、隧道洞室开挖、衬砌施工技术交底6、电气化铁路隧道四电工程施工技术交底（十）、施工辅助工序1、隧道简易栈桥施工技术交底：加工、现场搭设2、隧道监控量测施工技术交底3、隧道测量技术交底4、隧道超前地质预报施工技术交底5、隧道洞内管线布置施工技术交底6、临时工程交底：如隧道洞口硬化、隧道标志标牌、有轨运输设施等。

工程名称交底内容：圆垫片平面，以免刺穿防水层。

缓冲层之间搭接宽度不小于5cm,搭接缝部位可用点粘法热融进行焊接，缓冲层铺设时应尽量与基面密贴，不得拉得过紧或起包，以免影响防水板的铺设。

3）防水层的铺设1.防水板采用无钉孔铺设工艺。

防水板与暗钉的塑料垫片之间焊接牢固，防止在施工中脱落。

铺设时保证防水板平整、和基面伏帖，严禁有紧绷、褶皱等现象。

2.仰拱铺设防水板采用沿隧道纵向铺设的方法，以减少十字焊缝的数量；上部防水板宜沿环向铺设，固定拱部时宜先拱顶后两腰，避免拱顶过松或过紧。

3.固定点的布置在满足固定间距的前提下，尽量固定在喷砼面较凹处，使得防水板尽量密贴砼喷射面。

铺设时将大幅防水板的中部对准隧道中心线，以防两侧宽度不均。

搭接边垂直于隧道中线，以防相接时发生扭曲。

4.防水板搭接宽度100mm,搭接缝宜下坡压上坡，下部压上部。

双焊道（每道宽10mm）热熔焊接。

保证搭接宽度，否则将造成搭接不够或过宽焊机吃不进去，导致焊机行走困难，并产生皱折，影响焊接质量。

焊接时注意接茬对正顺平并且干净无水，保证焊机均匀连续行走，保证无假焊、漏焊、焊焦、焊穿等现象。

5.相邻两幅接缝需错开，在结构转角处错开距离大于600mm，以保证与下一组衬砌防水板搭接宽度及操作方便。

防水层铺设至仰拱钢筋和边墙钢筋接茬部位以外不小于40cm,以利于下步防水层的搭接。

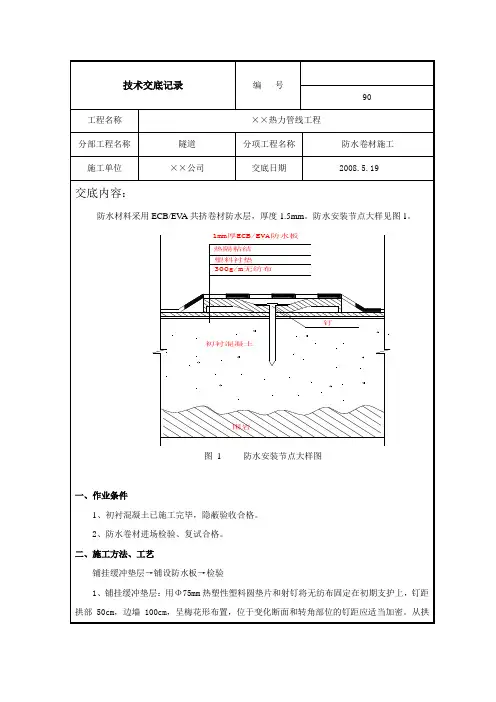

审核人交底人接受交底人交底内容:喷射混集土暗钉圈固定防水板6.防水板施工完成后，对施工质量进行检查，并报监理工程师进行隐蔽工程检查后，方可进行下道工序的施工。

①防水板焊缝检查：首先用肉眼检查，当两层经焊接在一起的板呈透明状、无气泡，即熔为一体，表明焊接牢固严密。

同时用充气法检查，检查方法：焊缝两端用压焊器墩实封闭，用5号注射用针头插入两条缝中间空隙，用气筒打气检查，当压力表达0.25MPa时，停止充气。

保持压力15分钟，压力下降不大于10%，说明焊接良好，反之用肥皂水涂在焊缝上，有气泡反出的部位需要补焊，没气泡的合格。

隧道防排水施工技术交底1.适用范围适用于XXX隧道、XX隧道二次衬砌防排水作业，包括防水板、纵环向排水盲管及止水带和止水条的安装作业等。
