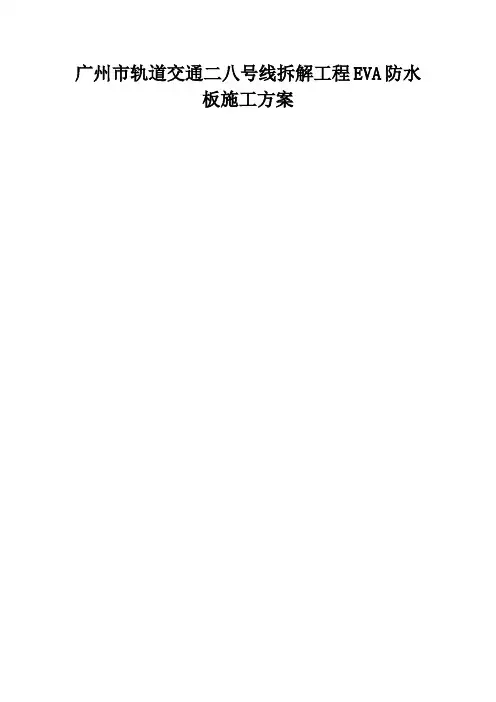

广州市轨道交通二八号线拆解工程EVA防
水板施工方案
总体施工简介与安排
本工程EVA防水板施工采用外防内贴方案，板材厚度为。
板材防水层的基层用防水砂浆找平。平面防水层设置厚度40mm的细石混凝土，立面外防水采用土工布保护层。变形缝、出入口、侧壁洞口突出构件、抗拔桩、接地铜片、底板侧墙上的接口、收口等节点必须重点处理外，地下结构的高低错层处，立面与平面，立面与立面交接处易摩擦破损,设附加增强层。地防水工程的阴角、阳角设附加增强层。
由于主体施工按照要求分为三个阶段进行，所以防水施工也按照主体施工的安排分阶段进行，施工缝处待到后期施工时做附加增强处理。
施工流程
一、施工流程图
EVA防水板材防水施工程序图
二、施工环境条件
1．施工准备
（1）我单位经过通过图纸会审，领会设计意图，掌握节点处理方法和技术要求，配备消防设备，向操作人员进行技术交底。（2）按施工人员配足施工机具，配备消防设备，做好劳动安全设施。
（3）穿过防水的管道、预埋件、水落口的埋设及安装桩头、接地电阻、设备基础及支座在板材铺设完成，以免在板材铺设后再在防水层上凿孔打洞。
2．材料准备
进场的板材必须检查合格后方可使用，现场设专人保管。
1）EVA防水板外观表面必须平整，无疤痕、无裂纹、无粘接和无破洞，边缘必须齐整。
2）EVA防水板的物理力学性能必须符合GB/T —2000的要求。
3）进场材料抽样检验必须遵守下列规定：
同一批次的板材，抽检数量为：大于1000卷时，抽取5卷；500—1000卷，抽取4卷；100—499卷，抽取3卷；小于100卷，抽取2卷。
外观检验方法：
将抽取的板材开卷进行规格，外观质量检查，全部指标达到标准要求时，即为合格。其中如有一项不合格，即必须在受检产品中加倍取样复检，全部达到规定为合格。复检时有一项指标不合格，则判定该批产品外观质量为不合格。
板材物理力学性能必须检查拉伸强度、断裂伸长率、低温弯折性、抗渗漏性。并做好“EVA防水板性能进场检验报告”。
4）EVA防水板的贮运、保管必须遵守下列规定：
必须贮存在阴凉通风的室内，避免雨淋日晒，远离火源。3．基层检查及处理
在EVA防水板的施工中，找平层表面粗糙凹凸不平，锚杆头外露，对铺设防水层质量有很大影响，为此对防水层基进行检查及处理，要求如下：
（1）找平层坡度必须符合设计要求,平整度用2m直尺检查,面层与直尺间最大空隙不必须超过5mm,空隙允许平缓变化,每米长
度内不必须多于一处。水泥砂浆保护层表面不得疏松、起皮、起砂、脱壳。
（2）面不得有钢筋及凹出的管件等尖锐突出物，否则要进行割除，并在割除部位用砂浆抹成圆曲面，以免防水层被扎破。
（3）地下结构断面变化或转弯处的阴阳角均必须做成圆弧，阴角处圆弧半径不小于10cm，阳角处圆弧不小于5cm。
（3）防水层施工时基面不得有明水，如有则必须用堵漏剂堵水。
（4）如遇找平层开裂，当裂缝宽度小于时，必须用密封材料涂刷；大于时，必须沿缝凿开，嵌填密封材料。
三、施工工艺
为保证EVA防水板材防水的可靠和便于施工，先将土工布用机械方法铺设在混凝土基面上，然后用“热合”方法将板材贴在固定圆垫片上，从而使板材无机械损伤，其施工程序如下：
1．基面清理
2．无纺布缓冲层将无纺布铺设在处理好的基层上，搭接5cm，搭接边用手持焊枪焊接即可，用射钉固定垫片，将无纺布
固定在垫片下。
3．铺设防水板
1）首先要进行预铺，把自然疏松的板材按轮廓布置在基层上，平整顺直，不得扭曲，搭接宽度符合要求。
2）手持压焊枪将防水板与垫片焊接在一起，每侧防水板必须预留10cm搭接边，以备与两侧防水板搭接。
3）一个搭接边，采用双缝焊接机焊接。两幅防水板的搭接宽度为10cm，单条焊缝的有效焊接宽度不许小于10mm，焊接严密，不得焊焦焊穿。
4）复合式衬砌的防水板铺设与内衬混凝土的施工距离不许小于5m
5）施工前进行精确放样，尽量减少接头有接头部位，接头相错开成“丁”安形，焊接缝的结合面必须擦干净，无水露点，无油污及附着物。
6）处理采用手持焊枪进行焊接，焊缝检测采用目测及机械检测（即采用平头螺丝刀进行检测）
四、底板部位施工工艺
1 基坑开挖后，必须设基坑将水井，保持地下水位在底板
500mm，
2 施工100-150 mm厚C15混凝土垫层，施工基面找平必须坚
固、平整、干净、光洁、不起砂，无毛刺，不得有疏松，尖锐棱角等凸起物和凹坑，有凹凸不平或出现蜂窝，空洞的地方必须打凿或用S型砂浆填补平整；有局部渗水的地方，必须根据实际情况，先进行堵漏或引流，要保证基面必须干燥，含水率不大于10%。同时注意施工基面找平层的阴阳角部位均必须做成圆弧形，圆弧的半径不小于100 mm。
3 施工时，首先要进行预铺，把自然疏松的防水板按轮廓布
置在基层上，使板材表面平整顺直，搭界尺寸准确，不得扭曲，皱折，歪斜，卷材搭接时，然后依次按板材施工的搭接要求与已铺卷材搭接，逐块铺粘。
4 EVA防水板的搭接宽度必须大于100mm，上下两层或相邻两
幅卷材接缝必须错开300 mm。搭接缝必须为刷功能焊缝，单条焊缝的有效焊接宽度不许小于10 mm，焊接要严密，
不得焊焦焊穿，双焊缝的拉伸强度不得小于母材的强度。
焊缝必须用充气法进行检测，充气气压不小于设计值，10分钟后压力下降不小于10%，否则必须对漏气的焊缝进行
全面的手工补焊。
5 每侧防水板多加长，以备与两侧防水板搭接。
6 检查后再铺设50 mm厚C15细石混凝土保护层。
五、侧墙部位的施工工艺
1．复合式结构只能采用“内防外贴”法施工，首先将围护结构填平。
2．铺设无纺布缓冲层，再用设钉固定在垫片下（每平方米个圆形垫片，按梅花型排列，凹凸不平处必须增加固定
点）。
3．防水板按所须长度截断，基面层并与圆形垫片一一焊接。4．焊接每一条搭接边，搭接缝为双焊缝，焊缝用充气法进行检测。
