*五、BL-420生物机能实验系统的使用方法(一)开机首先将换能器、信号引入线连接于计算机BL一420系统面板上的各相应接口后，按下计算机电源开关，打开计算机。
待进入“Win98”或“Win2000”界面后，用鼠标双击“BL NewCentury机能实验系统”图标，显示器显示“BLNewCentury”生物信号采集处理系统主界面。
(二)调零和定标操作当您安装好BL一420生物机能实验系统之后，在您正式开始实验之前，您需要进行调零和定标操作。
那么什么是调零、定标操作呢，它对生物机能实验又有什么影响呢，是否必须进行调零与定标操作?调零是为了消除生物信号放大器正常范围内的直流零点飘移。
放大器直流零点偏移的具体表现为，当您启动生物机能实验系统观察直流信号时．在放大器的输入端不接任何引导电极或传感器的情况下，观察到的直线波形会与标定零点有一定的直流偏移。
这样，每当您使用生物机能实验系统进行直流信号比如血压或张力信号观察时，观察到的信号值与真实信号值之间存在着一个固定的直流偏移，即信号整体升高或下降一定值。
这与传感器不调零时引起信号整体直流漂移情况相似。
定标是为了确定引入传感器的生物非电信号和该信号通过传感器后转换得到的电压信号之间的一个比值，通过该比值，我们就可以计算传感器引入的生物非电信号的真实大小。
比如，为了测定血压．我们用标准水银做为压力标准对血压传感器进行定标，假设我们从标准水银血压计读出的值为100mmHg，通过血压传感器的转换从生物机能实验系统读出的值为10mv，那么这个比值就是100mmHg／l0mV=10mmHg／mV。
有了这个比值．以后我们就可以方便的根据从传感器得到的电压值计算实际血压值了．假如生物机能实验系统内部得到一个电压值为15mV，15mV·l0mmHg／mV= 150mmHg．这样我们就在生物机能实验系统中显示150mmHg。
(三)如何引导电信号以及张力、压力等生物非电信号1、生物机能信号输入方式(1)实验项目菜单输入如果要作的实验在“实验项目”栏内有的，则鼠标单击菜单条的“实验项目”菜单项，弹出下拉式菜单，移动鼠标，选定实验系统及内容单击鼠标左键，系统自动进入已设置基本参数的该实验监视状态。
B L-420生物机能实验系统_仪器介绍1、介绍生理信号采集与处理的基本知识1）、机能学实验中常用的生理信号及其采集与处理的基本知识在机能学实验中，经常需要进行采集、记录、分析的生理信号主要有四种类型：第一种类型是反映电活动变化的生物电信号，如神经骨肉的电活动变化、细胞内外的电活动变化以及脑电、心电的变化等。
这些生物电信号需要通过相应的电极引导、采集、输入记录仪器系统，进行放大后才可以显示、记录出来。
第二种类型是反映压力变化的信号，如血压的变化、心脏收缩期和舒张期的压力变化、胆囊收缩的压力变化等。
这些压力变化信号首先需要通过一个压力信号转换装置（压力换能器），将压力信号转换为电信号，输入记录仪器系统，进行放大、显示、记录出来。
、第三种类型是反映张力变化的信号，如离体肠管收缩、舒张的张力变化，心室肌或者心房肌收缩、舒张的张力变化，腓肠肌收缩的张力变化，呼吸肌的运动等。
这些张力变化信号也是需要先通过一个张力信号转换装置（张力换能器），将张力信号转换为电信号，输入记录仪器系统，进行放大、显示、记录出来。
第四种类型是反映心输出量变化和血流量变化的信号。
也是需要先将流速、流量的信号转换为电信号，输入到流量计中进行放大、计算，最后显示、记录出来。
对这些生理信号进行采集与处理最常用到的仪器有三大类型：主要用于神经及细胞电生理实验的电生理记录仪器：有微电极放大器、刺激器、示波器等；多导生理记录仪系统；多通道生信号采集与处理系统。
2）、BL-420多通道生理信号采集与处理系统的介绍BL-420生物机能实验系统为成都泰盟电子有限公司生产的生物信号显示与处理系统，主要用于生理、病理生理、药理等学科的各种机能实验、电生理实验等。
可以进行实时的信号显示与处理，也可以及时存储、实验后回放数据进行处理。
系统硬件的四个连接接口分别可以提供心电、压力、张力等换能器以及电生理实验的各种连接。
系统功能介绍BL-420窗口的内容及其功能BL-420窗口主要分为六个区域：菜单命令区、工具条区、信号显示区、信息切换区、标尺基线及标尺单位调节区以及刺激器启动区。

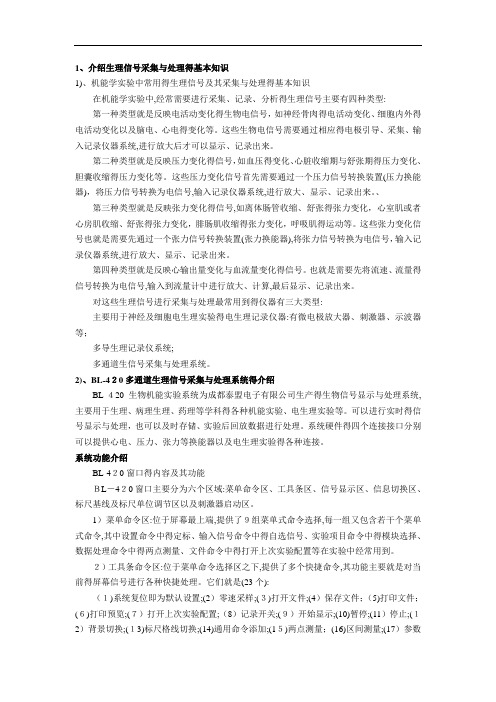

1、介绍生理信号采集与处理得基本知识1)、机能学实验中常用得生理信号及其采集与处理得基本知识在机能学实验中,经常需要进行采集、记录、分析得生理信号主要有四种类型:第一种类型就是反映电活动变化得生物电信号，如神经骨肉得电活动变化、细胞内外得电活动变化以及脑电、心电得变化等。
这些生物电信号需要通过相应得电极引导、采集、输入记录仪器系统,进行放大后才可以显示、记录出来。
第二种类型就是反映压力变化得信号，如血压得变化、心脏收缩期与舒张期得压力变化、胆囊收缩得压力变化等。
这些压力变化信号首先需要通过一个压力信号转换装置(压力换能器)，将压力信号转换为电信号,输入记录仪器系统,进行放大、显示、记录出来。
、第三种类型就是反映张力变化得信号,如离体肠管收缩、舒张得张力变化，心室肌或者心房肌收缩、舒张得张力变化，腓肠肌收缩得张力变化，呼吸肌得运动等。
这些张力变化信号也就是需要先通过一个张力信号转换装置(张力换能器),将张力信号转换为电信号，输入记录仪器系统,进行放大、显示、记录出来。
第四种类型就是反映心输出量变化与血流量变化得信号。
也就是需要先将流速、流量得信号转换为电信号,输入到流量计中进行放大、计算,最后显示、记录出来。
对这些生理信号进行采集与处理最常用到得仪器有三大类型:主要用于神经及细胞电生理实验得电生理记录仪器:有微电极放大器、刺激器、示波器等；多导生理记录仪系统;多通道生信号采集与处理系统。
2)、BL-4２0多通道生理信号采集与处理系统得介绍BL-４20生物机能实验系统为成都泰盟电子有限公司生产得生物信号显示与处理系统,主要用于生理、病理生理、药理等学科得各种机能实验、电生理实验等。
可以进行实时得信号显示与处理，也可以及时存储、实验后回放数据进行处理。
系统硬件得四个连接接口分别可以提供心电、压力、张力等换能器以及电生理实验得各种连接。
系统功能介绍BL-4２0窗口得内容及其功能ＢL－4２0窗口主要分为六个区域:菜单命令区、工具条区、信号显示区、信息切换区、标尺基线及标尺单位调节区以及刺激器启动区。
BL-420E+生物机能实验系统简介及应用BL-420E+生物机能实验系统是配置在微机上的4通道生物信号采集、放大、显示、记录与处理系统，可同时显示4道从生物体内或离体器官中探测到的生物机能信号的波形，并可对实验数据进行存贮、分析及打印。
一、BL-420E+生物机能实验系统的功能简介（一） BL-NewCentury生物信号显示与处理软件主界面BL-NewCentury软件主界面上各部分功能说明：（二）菜单说明1.“文件”菜单包含有打开、另存为、打开配置、保存配置、打开上一次实验配置、高效记录方式、删除文件、打印、打印预览、打印设置、最近文件和退出等12个命令。
2.“设置”菜单包括工具条、状态栏、实验标题、相关数据、实验人员、记滴时间、定制打印对话框、光标类型、设置记录时间和定标等10个菜单选项，其中工具条和定标两个菜单选还有二级子菜单。
3.“信号输入”菜单包括1通道、2通道、3通道、4通道4个菜单项，每一个菜单项有一个输入信号选择子菜单，当选择1个通道后，会弹出一个子菜单，用于具体指定该通道的输入信号类型。
具体的输入信号类型包括动作电位、神经放电、肌电、脑电、心电、慢速电信号、压力、张力、呼吸以及温度等信号。
选定了1个通道的输入信号类型后，可以再通过“输入信号”菜单继续选择其它通道的输入信号，当选定所有通道的输入信号类型之后，从“编辑”菜单中选择“启动”命令，或按工具条上的“启动”命令按钮，就可以启动数据采样，观察生物信号的波形变化。
4.“实验项目”菜单包含有8个菜单项，它们分别是肌肉神经实验、循环实验、呼吸实验、消化实验、感觉器官实验、中枢神经实验、泌尿实验以及其它实验。
这些实验项目组将生理及药理实验按性质分类，在每一组分类实验项目下又包含若干个具体的实验模块，当选择某一类实验时，如肌肉神经实验，则会弹出一个包含该类具体实验模块的子菜单。
从中选择一个，系统将会自动设置该实验所需的各项参数，包括信号采集通道、增益、时间常数、滤波以及刺激器参数等，并且将自动启动数据采样，使实验者直接进入到实验状态。
欧阳数创编BL-420生物机能实验系统用户手册时间：2021.03.02 创作：欧阳数在您使用BL-420生物机能实验系统进行正常实验之前，请您先认真阅读这本《用户手册》，它会循序渐进地帮助您完整地掌握整套BL-420生物机能实验系统的使用方法，特别是教会您熟练地使用为BL-420生物机能实验系统配套的软件——BL-420E+生物信号显示与处理软件来完成各种生物机能实验。
欢迎使用BL-420生物机能实验系统BL-420生物机能实验系统软、硬件安装BL-420E+软件总体介绍BL-420E+软件菜单介绍BL-420E+软件工具条介绍BL-420E+软件其它部分介绍系统维护附录版权：BL-420生物机能实验系统，包括：BL-420E+生物信号显示与处理软件， BL-420硬件、BL-420外置式机箱等，全部版权属于成都欧阳数创编欧阳数创编泰盟科技有限公司所有。
安全性：BL-420生物机能实验系统通过USB接口与计算机连接，BL-420系统还未获得允许在人体上使用的许可证明，从安全角度出发，本公司只保证该产品用于动物实验,用户使用时必须保证计算机可靠接地，若因计算机接地不良而造成的一切损失，本公司概不负责。
欧阳数创编欧阳数创编目录§1 欢迎使用BL-420生物机能实验系统1 §1.1BL-420系统概述1§1.2BL-420系统原理2§1.3BL-420系统特点3§2 BL-420生物机能实验系统软、硬件安装5 §2.1硬件安装5§2.2软件安装6§2.2.1 系统需求6§2.2.2 软件安装7§2.2.3 USB接口驱动程序安装8§3 BL-420E+软件总体介绍12§3.1软件概述12§3.2启动及退出软件12§3.3主界面13§3.4生物信号波形显示窗口15§3.4.1与显示通道相关的快捷功能菜单16§3.4.2区域选择17§3.4.3快捷功能菜单命令简介18 §3.5数据提取（数据共享）24§3.5.1数据导出24§3.5.2数据剪辑26§3.5.3图形剪辑27§3.5.4图形剪辑窗口介绍28§3.5.5数据剪辑和图形剪辑的区别31§3.5.6 区间测量数据结果的导出31§4 BL-420E+软件菜单介绍33§4.1文件菜单33§4.2设置菜单40§4.3输入信号菜单55§4.4实验项目菜单56欧阳数创编欧阳数创编 §4.5数据处理菜单57§4.6工具菜单错误!未定义书签。
1、介绍生物机能实验系统的基本知识生物机能实验系统，又称生理信号采集处理系统或者多道生理信号采集处理系统。
在技能学实验系统中，经常需要进行采集、记录、分析的生理信号主要有四种类型：（1）反映电活动变化的生物电信号，如神经骨肉的电活动变化、细胞内外的电活动变化以及脑电、心电的变化等。
这些生物电信号需要通过相应的电极引导、采集、输入记录仪器系统，进行放大后才可以显示、记录出来；（2）反映压力变化的信号，如血压的变化、心脏收缩期和舒张期的压力变化、胆囊收缩的压力变化等。
这些压力变化信号首先需要通过一个压力信号转换装置（压力换能器），将压力信号转换为电信号，输入记录仪器系统，进行放大、显示、记录出来；（3）反映张力变化的信号，如离体肠管收缩、舒张的张力变化，心室肌或者心房肌收缩、舒张的张力变化，腓肠肌收缩的张力变化，呼吸肌的运动等。
这些张力变化信号也是需要先通过一个张力信号转换装置（张力换能器），将张力信号转换为电信号，输入记录仪器系统，进行放大、显示、记录出来；（4）反映心输出量变化和血流量变化的信号。
也是需要先将流速、流量的信号转换为电信号，输入到流量计中进行放大、计算，最后显示、记录出来。
对这些生理信号进行采集和处理最常用到的仪器有三大类型：（1）主要用于神经及细胞电生理实验的电生理记录仪器设备有：微电极放大器、刺激器、示波器等；（2）多导生理记录仪系统；（3）生物机能实验系统也称多通道生信号采集与处理系统。
2、BL-420F生物机能实验系统的介绍BL-420F生物机能实验系统为成都泰盟科技有限公司生产的生物信号采集处理系统，主要用于生理、病理生理、药理等学科的各种机能实验、电生理实验等。
可以进行实时的信号显示与处理，也可以及时存储、实验后回放数据进行处理等。
系统硬件的四个连接接口分别可以提供心电、压力、张力等换能器以及电生理实验的各种连接。
系统硬件指标：1)采用USB2.0全速传输方式；2)系统可内置（放入计算机机箱内）、可外置；3)单通道最高采样率达1MHz，最低采样率0.01Hz；4)使用16位精度的A/D采样芯5)放大器具有宽输入动态范围：±1V—±20μV，相当于1—50000倍的放大倍数6)采用5阶贝塞尔滤波器，滤波范围：1Hz~30KHz7)波形可编辑的光电隔离刺激器，刺激器的输出波形幅度高达100V,您可以输出三角波、方波、正负方波、正弦波或您自己编辑的任意波形8)内置12导联标准心电选择电路，1通道可任意选择12导联标准心电波形9)无需手动按钮就可直接进行多设备同步级联，扩展为8~16个采样通道的新设备系统软件指标：1)可任意拖动灵活改变窗口宽度的双视观察系统，在不停止实时实验观察的同时查看以前记录的数据，而且可实现不同状态下实验波形前后变化的对比；2)为了适应于实验教学工作，我们预设计了十大类共计55个实验模块，为国内外同类产品中预制实验模块最多的产品；3)为了适应于科研工作，我们设计了众多的实验数据分析功能：能够对原始波形或记录的波形进行实时地微分、积分、频率直方图以及频谱分析等数据处理工作；4)具有多种通用数据测量方式：包括单点测量、两点测量、区间测量、实时测量等，可测量出波形的最大、最小、平均值，斜率、时间、频率、均方差等参数；5)众多的专用数据测量功能：血流动力学实验参数的分析、心肌细胞动作电位参数的测量、苯海拉明的拮抗参数（PA2、PD2）的测定等测量功能，还可以按照Bliss法计算LD50、ED50值、计算t检验和半衰期值等；6)4通道扫描速度独立可调，零扫描速度采样，通用程控刺激等功能更具有独特魅力；7)实时采样过程中，可以根据需要随时改变采样率8)用户可以根据需要设定1——16个显示通道（5-16通道可用于分析）BL-420F系统的使用1）、将所需要的换能器连接到相应的接口上，开机，双击图标进入通道窗口。
BL-420生物机能实验系统用户手册在您使用BL-420生物机能实验系统进行正常实验之前，请您先认真阅读这本《用户手册》，它会循序渐进地帮助您完整地掌握整套BL-420生物机能实验系统的使用方法，特别是教会您熟练地使用为BL-420生物机能实验系统配套的软件——BL-420E+生物信号显示与处理软件来完成各种生物机能实验。
☞欢迎使用BL-420生物机能实验系统☞ BL-420生物机能实验系统软、硬件安装☞ BL-420E+软件总体介绍☞ BL-420E+软件菜单介绍☞ BL-420E+软件工具条介绍☞ BL-420E+软件其它部分介绍☞系统维护☞附录：BL-420生物机能实验系统，包括：BL-420E+生物信号显示与处理软件，BL-420硬件、BL-420外置式机箱等，全部属于泰盟科技所有。
安全性：BL-420生物机能实验系统通过USB接口与计算机连接，BL-420系统还未获得允许在人体上使用的许可证明，从安全角度出发，本公司只保证该产品用于动物实验,用户使用时必须保证计算机可靠接地，若因计算机接地不良而造成的一切损失，本公司概不负责。
目录§1 欢迎使用BL-420生物机能实验系统 (1)§1.1BL-420系统概述 (2)§1.2BL-420系统原理 (3)§1.3BL-420系统特点 (4)§2 BL-420生物机能实验系统软、硬件安装 (5)§2.1硬件安装 (5)§2.2软件安装 (7)§2.2.1 系统需求 (7)§2.2.2 软件安装 (8)§2.2.3 USB接口驱动程序安装 (9)§3 BL-420E+软件总体介绍 (12)§3.1软件概述 (12)§3.2启动及退出软件 (13)§3.3主界面 (14)§3.4生物信号波形显示窗口 (17)§3.4.1与显示通道相关的快捷功能菜单 (18)§3.4.2区域选择 (19)§3.4.3快捷功能菜单命令简介 (21)§3.5数据提取（数据共享） (26)§3.5.1数据导出 (27)§3.5.2数据剪辑 (29)§3.5.3图形剪辑 (30)§3.5.4图形剪辑窗口介绍 (31)§3.5.5数据剪辑和图形剪辑的区别 (35)§3.5.6 区间测量数据结果的导出 (36)§4 BL-420E+软件菜单介绍 (37)§4.1文件菜单 (38)§4.2设置菜单 (46)§4.3输入信号菜单 (63)§4.4实验项目菜单 (64)§4.5数据处理菜单 (66)§4.6工具菜单 (87)§4.7网络菜单 (88)§4.8窗口菜单 (92)§4.9帮助菜单 (97)§5 BL-420E+软件工具条介绍 (99)§6 BL-420E+软件其它部分介绍 (113)§6.1时间显示窗口 (113)§6.2标尺调节区 (114)§6.3M ARK标记选择区 (116)§6.4分时复用区 (117)§6.4.1控制参数调节区 (120)§6.4.2 显示参数调节区 (123)§6.4.3 通用信息显示区 (126)§6.4.4 专用信息显示区 (127)§6.5滚动条与数据反演功能按钮区 (128)§6.5.1 数据选择滚动条 (128)§6.5.2 反演按钮 (130)§6.6刺激器参数设置 (132)§6.6.1 刺激器调节区 (132)§6.6.2 刺激器参数 (134)§6.6.3 电刺激属性页 (136)§6.6.4 程控属性页 (138)§6.7状态条 (140)§7 系统维护 (141)§7.1系统工作状态检查 (141)§7.1.1 直流偏移检查 (142)§7.1.2 输入接口检查 (143)§7.1.3 记滴功能检查 (143)§7.1.4 外触发功能检查 (144)§7.1.5 刺激器检查 (144)§7.2系统故障分析及解决方法 (146)§7.3系统日常保养 (150)§8 附录 (151)§8.1附录一服务指南 (152)§8.1.1 公司简介 (152)§8.1.2 服务承诺 (153)§8.1.3 服务信息 (153)§8.2附录二基本概念 (154)§8.3附录三BL-420E+软件相关文件说明 (156)§8.4附录四血流动力学实验模块和心肌细胞动作电位测量中各参数的意义 (157)§8.5附录五实验模块各通道信号类型一览表 (159)§8.6附录六BL-420系统完成的部分典型实验波形 (162)§1 欢迎使用BL-420生物机能实验系统很高兴您购买了泰盟科技的BL-420生物机能实验系统，祝贺您成为我们公司的又一新用户。
