GGD使用说明书产品选型手册

GGD低压开关柜说明书解析GGD型交流低压配电柜一、概述:GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，做为动力、照明及配电设备的电能转换，分配与控制之用。

二．用途:GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业的交流50Hz，额定工作电压380V，额定工作电流至3150A 的配电系统，作为动力、照明及配电设的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

GGD型交流低压配电柜符合XXX《低压成套开关设备和控制设备》，GB725《低压成套开关设备和控制设备》等标准。

三．产品型号及含义:GGD辅助电路方案代号主电路计划代号1阐发能分为15kA设计序号2分析能分为30kA3分析能分为50kA电力用柜电器元件固定安装固定接线交流低压配电柜四．使用条件:3.1周围空气温度不高于+40℃、不低于―5℃，24h内的平均温度不得高于+35℃。

3.2户内安装使用，使用地点的海拔高度不得超过2000m。

3.3周围空气相对湿度在最高温度为+40℃时不超过50℃，在较低温时允许有较大的相对湿度，列如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

3.4污染等级3。

3.5设备安装时与垂直面的倾斜度不超过5°。

3.6设备应安装在无猛烈震动和冲击的地方和不足使电器元件遭到腐蚀的场所。

3.7用户哟XXX要求时可与制造厂协商解决。

五、电气性能:4.1基本电气参数型号额定电压额定电压vAGGD1380ABCABCABC10004001000315025002000额定短路额定短时开断电流耐受电流（１ｓ）（ｋKAＡ）1515额定峰值耐受电流KA30GGDGGDGGD型交流低压配电柜4.2主电路方案GGD柜的主电路设计了129个方案，共298个规格（不包括辅助电路的功能及控制电压的变化而派生的方案和规格）。

GGD 型交流低压配电柜一、概述:GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流 50Hz ，额定工作电压380V ，额定工作电流至3150A 的配电系统，做为动力、照明及配电设备的电能转换，分配与 控制之用。

GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业的交流50Hz ，额定工作电压380V ,额定工作电流至3150A 的配电系统，作为动力、照明及配电设的电能转换、分配与控制之用。

GGD 型交流低压配电柜是根据能源部广大电力用户及设计部门的要求，本着安全、经济、合 理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组 合方便、系列性、实用性强、结构新颖、防护等级高等特点。

可作为低压成套开关设备的更新换代 产品使用。

GGD 型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》， GB725《低压成套开关设备和控制设备》等标准。

GGD周围空气温度不高于 +40 、不低于一524h 内的平均温度不得高于 +35户内安装使用，使用地点的海拔高度不得超过周围空气相对湿度在最高温度为 +40 C 时不超过50 C ，在较低温时允许有较大的相对湿度，列 如+20 C 时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

污染等级3o设备安装时与垂直面的倾斜度不超过5 ° o设备应安装在无剧烈震动和冲击的地方以及不足使电器元件受到腐蚀的场所。

用户哟普特殊要求时可与制造厂协商解决。

五、电气性能:辅助 电路方案 代号 主电路方案代斤能分为15kA 丿号2 斤能分为50kA用柜元件固定安装固定接线 1分析 设计丿 3分析 电力， 电器交流低压配电柜分析能分 30kA2000m 。

GGD型交流低压配电柜主电路方案GGD柜的主电路设计了129个方案，共298个规格（不包括辅助电路的功能及控制电压的变化而派生的方案和规格）。

GGD低压配电柜使用说明CONTENTS PAGES一、介绍1、用途及特点 32、产品型号及含义 33、使用条件 34、电气参数 45、柜体结构 56、安装规范 67、产品成套性 68、订货须知7二、使用方法1、系统通常组成72、配电柜操作方法93、维护、维修注意事项10一、产品介绍1.用途及特点GGD型交流低压配电柜适适用于发电厂、变电站、厂矿企业等电力用户作为交流50赫。

额定工作电压389V，额定工作电流至3150A配电系统中，做为动力，照明及配电设备电能转换、分配和控制之用。

依据能源部主管部门、广大电力用户及设计部门要求，本着安全、经济、合理、可靠标准而设计新型低压配电柜。

产品含有分断能力高，动热稳定性好，结构新奇、合理，电气方案切合实际，系列性、适用性强、防护等级高等特点。

可作为更新换代产品使用。

符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。

2.产品型号及含义3.使用条件3．1 周围空气温度不高于40℃，不低于–5℃。

24h内平均温度不得大于+35℃。

3．2 户内安装使用，使用地点海拔高度不超出M。

3．3 周围空气相对湿度在最高温度为+40℃时不超出50%。

在较低温度时许可在较大相对湿度（比如：20℃时为90%）应考虑到因为温度改变可能会偶然产生凝露影响。

3．4 设备安装时和垂直面倾斜度不超出5度。

3．5 设备应安装在无猛烈震动和冲击地方，和不足使电器元件受到腐蚀场所。

4.电气参数4．1 额定绝缘电压660V4．2 额定工作频率50HZ4．3 辅助电路工作电压：交流：100V、220V、380V；直流：110V、220V。

4．3 额定工作电流GGD1：400A、600A（630）、1000AGGD2：1000A、1500A（1600）GGD3：A、2500A、3150A。

4．5 额定短路强度GGD1：分断能力 15KA 峰值耐受电流 30KAGGD2：分断能力 30KA 峰值耐受电流 63KAGGD3：分断能力 50KA 峰值耐受电流 105KA5. 柜体结构5．1 构架用8Mf冷弯型钢材局部焊接拼装而成。

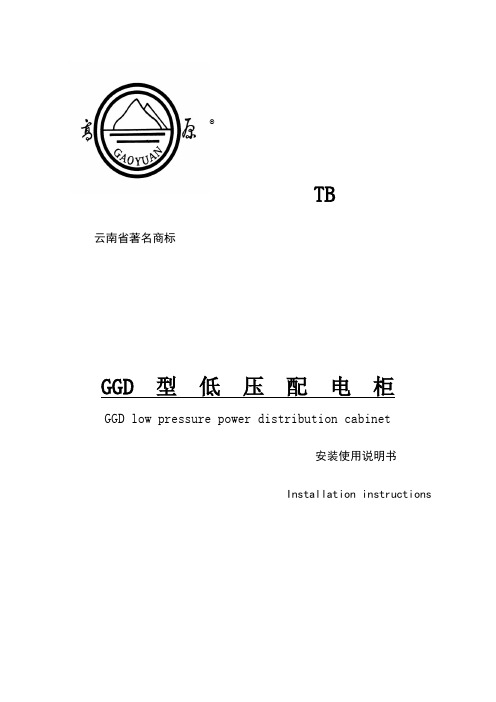

®TB云南省著名商标GGD 型低压配电柜GGD low pressure power distribution cabinet安装使用说明书Installation instructions通变电器有限公司Tongbian Electric Co., Ltd.GGD 型交流低压配电柜概述GGD 型交流低压配电柜可广泛地应用在发电厂、变电所、厂矿企业等电力用户，在交流 50Hz，额定工作电压 380 V，额定电流至 3150 A 的配电系统，作为动力、照明及配电设备的电能转换、分配和控制中使用。

GGD型交流低压配电柜是根据能源部主管上级、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。

进线方式有上、下侧及柜顶左、中、右和柜后进线的方式，用以满足各类工程实际对不同进线的需要。

同时柜内留有固定的位置给发电厂和特殊用户加装机电保护和自动装置。

产品具有分断能力高、动热稳定性好、电气方案灵活、组活方便、系列性及实用性强、结构新颖、防护等级高等特点，可作为低压成套开关设备的更新换代产品使用。

GGD型交流低压配电柜符合IEC60439巜低压成套开关设备和控制设备》、《低压成套开关设备》等标准。

产品型号构成及意义产品特点具有安全、经济、合理、可靠的特点。

广泛用于发电厂、变电站、工矿企业、矿山、车站、医院、等场所；具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性和实用性强、结构新颖；额定电流可增加至 3150A，适合 2000kVA 以下的配电变压器选用；柜内主要采用国内已能批量生产、工艺稳定的电气元件。

也可安装进口元件；HD13BX和HS13BX型旋转操作式刀开关是为满足GGD柜独特结构的需要而设计的专用元件。

它改变了机构的操作方式，保留了老产品的优点，是一种实用型的电器元件；母线夹由高强度、高阻燃型 PPO 合金材料热塑成型，绝缘强度高、自熄性能好；构架用 8MF冷弯型钢局部焊接组装而成；柜体面漆选用静电环氧粉末喷涂，附着力强、质感好，桔纹国际灰色；柜体的防护等级为 IP30，用户也可以根据使用环境的要求在 IP30-IP40 之间选择。

GGD低压配电柜使用说明CONTENTS PAGES一、介绍1、用途及特点 22、产品型号及含义 23、使用条件 24、电气参数 25、柜体结构 36、安装规范 37、产品成套性 48、订货须知 4二、使用方法1、系统一般组成 42、配电柜操作方法 53、维护、维修注意事项 6一、产品介绍1.用途及特点GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户作为交流50赫。

额定工作电压389V，额定工作电流至3150A的配电系统中，做为动力，照明及配电设备的电能转换、分配与控制之用。

根据能源部主管部门、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则而设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，结构新颖、合理，电气方案切合实际，系列性、适用性强、防护等级高等特点。

可作为更新换代的产品使用。

符合IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》等标准。

2.产品型号及含义3.使用条件3．1 周围空气温度不高于40℃，不低于–5℃。

24h内的平均温度不得大于+35℃。

3．2 户内安装使用，使用地点的海拔高度不超过2000M。

3．3 周围空气相对湿度在最高温度为+40℃时不超过50%。

在较低温度时允许在较大的相对湿度（例如：20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。

3．4 设备安装时与垂直面的倾斜度不超过5度。

3．5 设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

4.电气参数4．1 额定绝缘电压660V4．2 额定工作频率50HZ4．3 辅助电路的工作电压：交流：100V、220V、380V；直流：110V、220V。

4．3 额定工作电流GGD1：400A、600A（630）、1000AGGD2：1000A、1500A（1600）GGD3：2000A、2500A、3150A。

4．5 额定短路强度GGD1：分断能力 15KA 峰值耐受电流 30KAGGD2：分断能力 30KA 峰值耐受电流 63KAGGD3：分断能力 50KA 峰值耐受电流 105KA5.柜体结构5．1 构架用8Mf冷弯型钢材局部焊接拼装而成。

GGD 型交流低压配电柜一、概述:GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz ，额定工作电压380V ，额定工作电流至3150A 的配电系统，做为动力、照明及配电设备的电能转换，分配与控制之用。

二．用途:GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业的交流50Hz ，额定工作电压380V ，额定工作电流至3150A 的配电系统，作为动力、照明及配电设的电能转换、分配与控制之用。

GGD 型交流低压配电柜是根据能源部广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

GGD 型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB725《低压成套开关设备和控制设备》等标准。

三．产品型号及含义:G G D辅助电路方案代号 主电路方案代号 1 分析能分为15kA 设计序号 2 分析能分为30kA 3 分析能分为50kA 电力用柜电器元件固定安装固定接线 交流低压配电柜四．使用条件:周围空气温度不高于+40℃、不低于―5℃，24h 内的平均温度不得高于+35℃。

户内安装使用，使用地点的海拔高度不得超过2000m 。

周围空气相对湿度在最高温度为+40℃时不超过50℃，在较低温时允许有较大的相 对湿度，列如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

污染等级3。

设备安装时与垂直面的倾斜度不超过5°。

设备应安装在无剧烈震动和冲击的地方以及不足使电器元件受到腐蚀的场所。

用户哟普特殊要求时可与制造厂协商解决。

五、电气性能:主电路方案GGD柜的主电路设计了129个方案，共298个规格（不包括辅助电路的功能及控制电压的变化而派生的方案和规格）。

其中GGD1型 49个方案 123个规格GGD2型 53个方案 107个规格GGD3型 27个方案 68个规格主电路方案是征求了广大设计，使用部门的意见选编的，增加了发电要的方案，额定电流增加至3150A，适合2000kVA及以下的配电变压器选用。

GGD型交流低压配电柜一、概述:GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，做为动力、照明及配电设备的电能转换，分配与控制之用。

二．用途:GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，作为动力、照明及配电设的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB725《低压成套开关设备和控制设备》等标准。

三．产品型号及含义:G G D辅助电路方案代号主电路方案代号1 分析能分为15kA设计序号 2 分析能分为30kA3 分析能分为50kA电力用柜电器元件固定安装固定接线交流低压配电柜四．使用条件:3.1 周围空气温度不高于+40℃、不低于―5℃，24h内的平均温度不得高于+35℃。

3.2 户内安装使用，使用地点的海拔高度不得超过2000m。

3.3 周围空气相对湿度在最高温度为+40℃时不超过50℃，在较低温时允许有较大的相对湿度，列如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

3.4 污染等级3。

3.5 设备安装时与垂直面的倾斜度不超过5°。

3.6 设备应安装在无剧烈震动和冲击的地方以及不足使电器元件受到腐蚀的场所。

3.7 用户哟普特殊要求时可与制造厂协商解决。

五、电气性能:4.1 基本电气参数GGD型交流低压配电柜4.2 主电路方案GGD柜的主电路设计了129个方案，共298个规格（不包括辅助电路的功能及控制电压的变化而派生的方案和规格）。

目录目录 (1)一、全自动并网系统特点 (2)二、机组并网运行的基本条件 (2)三、主要技术参数 (3)1、正常工作环境 (3)2、发电机主回路 (3)四、柜体介绍 (4)产品型号及含义 (4)五、控制柜面板元器件说明 (5)六、系统操作程序 (6)1、手动位置操作操作 (6)2、自动位置操作操作 (6)3、备注 (7)七、注意事项 (7)八、系统工作原理 (7)九、小结 (8)一、全自动并机系统特点：1.系统根据电网情况及客户要求，自动控制机组的启动、并网、带载、停机，保证机组的最佳运行状态，节约燃油的损耗；2.自动并机对机组的短路、超载、过电压、逆功率等故障具备完整的保护功能，使发电机运行安全可靠；3.元器件优化选型，安全可靠、维护方便；4.并联运行集中控制，操作简单，并且电力调度方便，性能、价格比高。

二、机组并联运行的基本条件：1、相序相同如果相序不同相当于在电机励磁电动势为正序而在电机端加上一组负序电压，是一种严重的故障情况，电流和转矩冲击都很大；2、频率相同如果f1≠f2，产生交变的环流和电机内的功率振荡；3、电压波形相同如果波形不同，在电机间产生高次谐波环流，使运行损耗和温升增高；4、电压大小和相位相同如果机组间有电压差或极性相反时，将产生一个环流，产生强大的冲击性电磁力，可能使定子绕组端部受到损伤。

三、主要技术参数1、正常工作环境⑴周围空气温度：≮-5℃，≯+45℃。

⑵安装地点：海拔≯2000m。

⑶相对湿度：≯90%，表面无凝露。

⑷无导电尘埃⑸无足以破坏金属的腐蚀性气体或蒸汽⑹无爆炸危险的场合。

⑺无雨雪侵袭的地方。

⑻安装条件：柜体的垂直倾斜度不超过5°。

2、发电机主回路额定电压：400/230V额定电流：1.804×机组功率（KW）额定频率：50Hz功率因数：0.8四、柜体介绍采用GGD柜体，柜体外壳均经防锈处理后再喷塑，外壳防护等级为IP40，柜底部由多块可以拆卸并开有电缆孔的底板组成。

GGD交流低压配电柜运行、维护说明书安装、操作手册特变电工集团衡阳电气装备有限公司目录1 产品概述 (1)2 环境条件 (1)3 型号含义 (1)4 技术参数 (1)5 结构功能 (1)6 安装、检查与试验 (4)7 常见问题及故障处理 (5)8 日常巡视与维护 (7)1 产品概述GGD型交流低压配电柜适用于发电厂、发电站、工矿企业等电力用户作为交流50Hz，额定工作电压400V，额定工作电流3150A的配电系统动力，照明及配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便, 系列性、实用性强, 结构新颖、防护等级高等特点。

2 环境条件2.1 周围空气温度为-5℃~+40℃，24小时内平均温度不得高于+35℃，超过时，需要根据实际情况降容运行；2.2 相对湿度在最高温度+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响，日平均值不大于95%，月平均值不大于90%；2.3 水蒸汽日平均值不大于2.2*10-3Mpa，月平均值不大于1.8*10-3Mpa；2.4 设备安装时与垂直面的倾斜度不超过5度；2.5 地震烈度不超过8度；2.6 无经常性的剧烈振动；2.7 周围空气应不受腐蚀性或可燃气体、水蒸气等的污染；2.8 当使用环境特殊或有其它要求时需与制造厂协商。

3 型号含义主电路方案代号设计序号（1：分断能力15kA ；2：30kA ；3：50kA ）电力用柜电气元件固定安装、接线 配电柜4 技术参数5 结构功能5.1 GGD 柜主要采用国外先进的或国内已能批量生产的较先进的电器元件，如CW1、HSW1、DW15、CM1、HSM1等，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品，不选用已淘汰的产品。

GGD型交流低压配电柜一、概述:GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，做为动力、照明及配电设备的电能转换，分配与控制之用。

二．用途:GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，作为动力、照明及配电设的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》，GB725《低压成套开关设备和控制设备》等标准。

三．产品型号及含义:G G D辅助电路方案代号主电路方案代号1 分析能分为15kA设计序号 2 分析能分为30kA3 分析能分为50kA电力用柜电器元件固定安装固定接线交流低压配电柜四．使用条件:3.1 周围空气温度不高于+40℃、不低于―5℃，24h内的平均温度不得高于+35℃。

3.2 户内安装使用，使用地点的海拔高度不得超过2000m。

3.3 周围空气相对湿度在最高温度为+40℃时不超过50℃，在较低温时允许有较大的相对湿度，列如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

3.4 污染等级3。

3.5 设备安装时与垂直面的倾斜度不超过5°。

3.6 设备应安装在无剧烈震动和冲击的地方以及不足使电器元件受到腐蚀的场所。

3.7 用户哟普特殊要求时可与制造厂协商解决。

五、电气性能:4.1 基本电气参数GGD型交流低压配电柜4.2 主电路方案GGD柜的主电路设计了129个方案，共298个规格（不包括辅助电路的功能及控制电压的变化而派生的方案和规格）。

GGD型交流低压配电柜一、概述:GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz, 额定工作电压380V, 额定工作电流至3150A的配电系统, 做为动力、照明及配电设备的电能转换, 分配与控制之用。

二．用途:GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业的交流50Hz, 额定工作电压380V, 额定工作电流至3150A的配电系统, 作为动力、照明及配电设的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部广大电力用户及设计部门的要求, 本着安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高, 动热稳定性好, 电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

GGD型交流低压配电柜符合IEC439《低压成套开关设备和控制设备》, GB725《低压成套开关设备和控制设备》等标准。

三．产品型号及含义:G G辅助电路方案代号主电路方案代号1 分析能分为15kA设计序号 2 分析能分为30kA3 分析能分为50kA电力用柜电器元件固定安装固定接线交流低压配电柜四．使用条件:3.1 周围空气温度不高于+40℃、不低于―5℃, 24h内的平均温度不得高于+35℃。

3.2 户内安装使用, 使用地点的海拔高度不得超过m。

3.3 周围空气相对湿度在最高温度为+40℃时不超过50℃, 在较低温时允许有较大的相对湿度, 列如+20℃时为90%, 应考虑到由于温度的变化可能会偶然产生凝露的影响。

3.4 污染等级3。

3.5 设备安装时与垂直面的倾斜度不超过5°。

3.6 设备应安装在无剧烈震动和冲击的地方以及不足使电器元件受到腐蚀的场所。

3.7 用户哟普特殊要求时可与制造厂协商解决。

五、电气性能:4.1 基本电气参数GGD型交流低压配电柜4.2 主电路方案GGD柜的主电路设计了129个方案, 共298个规格( 不包括辅助电路的功能及控制电压的变化而派生的方案和规格) 。

GGD 型低压配电柜安装使用说明书新乡奥任达电源设备有限公司.GGD 型交流低压配电柜概述GGD 型交流低压配电柜可广泛地应用在发电厂、变电所、厂矿企业等电力用户，在交流50Hz，额定工作电压380 V，额定电流至3150 A 的配电系统，作为动力、照明及配电设备的电能转换、分配和控制中使用。

GGD型交流低压配电柜是根据能源部主管上级、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。

进线方式有上、下侧及柜顶左、中、右和柜后进线的方式，用以满足各类工程实际对不同进线的需要。

同时柜内留有固定的位置给发电厂和特殊用户加装机电保护和自动装置。

产品具有分断能力高、动热稳定性好、电气方案灵活、组活方便、系列性及实用性强、结构新颖、防护等级高等特点，可作为低压成套开关设备的更新换代产品使用。

GGD型交流低压配电柜符合IEC60439巜低压成套开关设备和控制设备》、GB7251.1-2005《低压成套开关设备》等标准。

产品型号构成及意义产品特点具有安全、经济、合理、可靠的特点。

广泛用于发电厂、变电站、工矿企业、矿山、车站、医院、等场所；具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性和实用性强、结构新颖；额定电流可增加至3150A，适合2000kV A 以下的配电变压器选用；柜内主要采用国内已能批量生产、工艺稳定的电气元件。

也可安装进口元件；HD13BX和HS13BX型旋转操作式刀开关是为满足GGD柜独特结构的需要而设计的专用元件。

它改变了机构的操作方式，保留了老产品的优点，是一种实用型的电器元件；母线夹由高强度、高阻燃型PPO 合金材料热塑成型，绝缘强度高、自熄性能好；构架用8MF冷弯型钢局部焊接组装而成；柜体面漆选用静电环氧粉末喷涂，附着力强、质感好，桔纹国际灰色；柜体的防护等级为IP30，用户也可以根据使用环境的要求在IP30-IP40 之间选择。

使用条件a．周围空气温度不高于＋40℃，不低于－5℃。

GGD使用说明书产品选型手册GGD使用说明书产品选型手册第一章：引言1.1 目的本文档旨在为用户提供GGD（低压成套开关设备）的使用说明书和产品选型手册，以帮助用户正确选择和使用GGD产品。

1.2 背景GGD是一种广泛应用于低压电力系统中的成套开关设备，具有多种功能和特性。

本文档将详细介绍GGD的特点、组成部分、使用注意事项以及产品选型流程。

第二章：GGD产品概述2.1 产品特点在本节中，将介绍GGD的主要特点和优势，如高安全性、可靠性、灵活性等。

2.2 组成部分本节将详细介绍GGD的组成部分，包括主断路器、桥臂电器、控制电器、仪表、数据通信设备等。

2.3 工作原理本节将阐述GGD的工作原理，包括电流传输、电气隔离、短路保护等。

第三章：GGD使用说明3.1 安装要求在本节中，将介绍GGD的安装要求，包括安装环境、安装位置、安装方法等。

3.2 电气连接本节将详细描述GGD的电气连接方法和步骤，以及注意事项。

3.3 操作指南在本节中，将介绍GGD的操作指南，包括开关操作、告警处理、故障排除等。

3.4 维护保养本节将说明GGD的维护保养方法和周期，以确保设备的正常运行。

第四章：GGD产品选型手册4.1 选型流程在本节中，将详细介绍GGD产品的选型流程，包括用户需求分析、技术参数确定、产品对比评估等。

4.2 技术参数本节将常用的GGD技术参数，供用户参考。

4.3 型号选择在本节中，将介绍不同型号GGD产品的特点和适用范围，以帮助用户选择最合适的产品。

4.4 附加选项本节将GGD产品的附加选项，如配电柜、空调装置等，以满足用户的特殊需求。

第五章：附件本文档附带以下附件：附件1：GGD产品技术参数表附件2：GGD产品安装图纸附件3：GGD产品维护保养手册注：附件内容可根据实际情况进行修改和补充。

第六章：法律名词及注释本文档涉及的法律名词及其注释如下：1、法律名词1：解释12、法律名词2：解释23、法律名词3：解释3注：本文档所涉及的法律名词及注释仅供参考，具体解释以实际法律法规为准。

400VGGD1型开关柜操作指导书编写：审核：批准：2002年1月14日400V-Ⅲ段GGD1型开关柜操作指导书1.设备规范1.1开关柜型号：GGD1型，额定电压U N：1000V，额定电流I N：1600A1.2电源进线开关型号：施耐德Masterpact M16 N1 3P STR18M 抽屉式断路器，额定电压U N：1000V，额定工作电流I N：1600A，极限分断能力（rms）：42kA；1.3大容量电动机开关型号：施耐德NS250H三极固定式Compact 断路器，脱扣器型号为：STR22ME，额定电压U N：690V，额定电流I N：220A1.4配置NS100H型开关的负载为：#2消防水泵、备用、#3炉给粉车间盘（二）、#3炉底层车间盘、#3炉运转层车间盘、#2机热控电源乙、煤仓层车间盘（一）、热网及热控电源乙、#2主变通风电源乙、备用、#2机盘车、#2机低压油泵、#2补给水升压泵、#2机内冷水泵乙、#2机低加疏水泵、备用、#3炉热控电源、给水热控盘（一）电源乙、#2冷却水回收泵。

额定电压U N：690V，额定电流I N：100A。

脱扣器型号为：STR22ME 或STR22SE型。

1.5配置NS160H型开关的负载为：#3胶带机乙、#2机车间盘（三）、汽机公用负荷车间盘（二）、#2中继水泵、#2熄火水泵、#3炉给粉车间盘（一）、煤仓层车间盘（一）、#3炉运转层车间盘、#3胶带机甲。

额定电压U N：690V，额定电流I N：160A。

脱扣器型号为：STR22ME或STR22SE型。

1.6配置NS250H型开关的负载为：主控车间盘（二）、主控车间盘（五）、备用、#3炉前检修电源、备用、#3炉后检修电源、#3炉底层车间盘（二）、主厂房照明总盘（一）电源乙。

额定电压U N：690V，额定电流I N：250A。

脱扣器型号为：STR22ME 或STR22SE型。

1.7刀闸型号为：HD13BX，旋装式，额定工作电压U N：690V，额定工作电流I N：进线为1500A，电压互感器为1000A，大容量电机为600A，其余负载为400A。
