江苏大全-产品选型手册

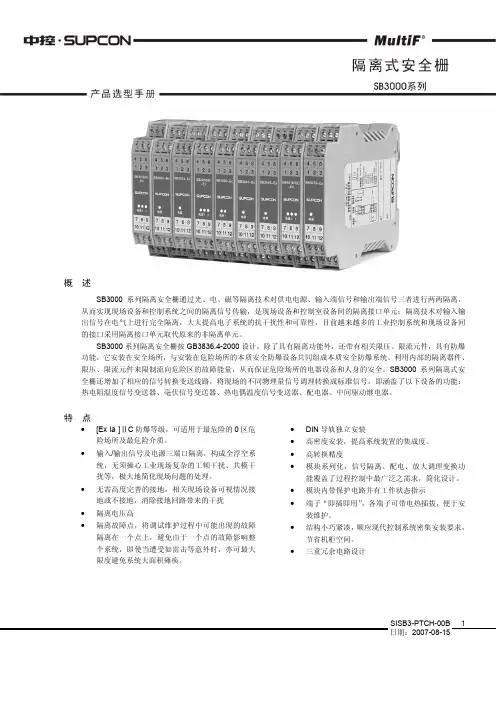

SISB3-PTCH-00B 日期：2007-08-15 1概述SB3000系列隔离安全栅通过光、电、磁等隔离技术对供电电源、输入端信号和输出端信号三者进行两两隔离，从而实现现场设备和控制系统之间的隔离信号传输，是现场设备和控制室设备间的隔离接口单元；隔离技术对输入输出信号在电气上进行完全隔离，大大提高电子系统的抗干扰性和可靠性，目前越来越多的工业控制系统和现场设备间的接口采用隔离接口单元取代原来的非隔离单元。

SB3000系列隔离安全栅按GB3836.4-2000设计，除了具有隔离功能外，还带有相关限压、限流元件，具有防爆功能，它安装在安全场所，与安装在危险场所的本质安全防爆设备共同组成本质安全防爆系统。

利用内部的隔离器件、限压、限流元件来限制流向危险区的故障能量，从而保证危险场所的电器设备和人身的安全。

SB3000系列隔离式安全栅还增加了相应的信号转换变送线路，将现场的不同物理量信号调理转换成标准信号，即涵盖了以下设备的功能：热电阻温度信号变送器、毫伏信号变送器、热电偶温度信号变送器、配电器、中间驱动继电器。

特 点•[Ex ia ]ⅡC防爆等级，可适用于最危险的0区危险场所及最危险介质。

•输入/输出信号及电源三端口隔离，构成全浮空系统，无须操心工业现场复杂的工频干扰、共模干扰等，极大地简化现场问题的处理。

•无需高度完善的接地，相关现场设备可视情况接地或不接地，消除接地回路带来的干扰•隔离电压高•隔离故障点，将调试维护过程中可能出现的故障隔离在一个点上，避免由于一个点的故障影响整个系统，即使当遭受如雷击等意外时，亦可最大限度避免系统大面积瘫痪。

•DIN导轨独立安装•高密度安装，提高系统装置的集成度。

•高转换精度•模块系列化，信号隔离、配电、放大调理变换功能覆盖了过程控制中最广泛之需求，简化设计。

•模块内带保护电路并有工作状态指示•端子“即插即用”，各端子可带电热插拔，便于安装维护。

•结构小巧紧凑，顺应现代控制系统密集安装要求，节省机柜空间。

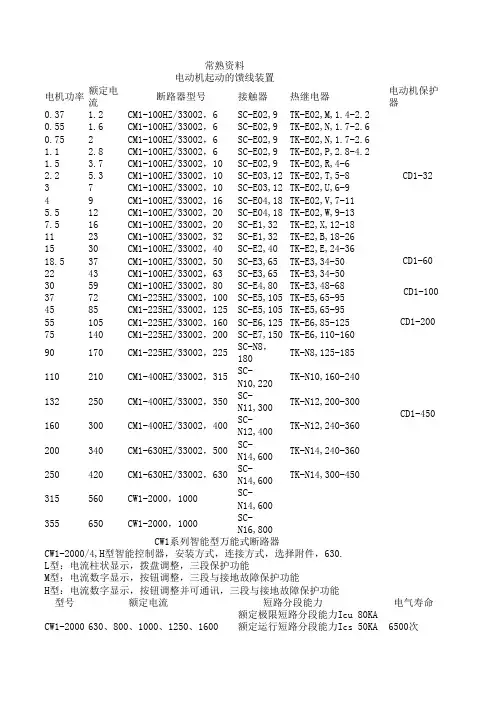

电机功率额定电流断路器型号接触器热继电器电动机保护器0.37 1.2CM1-100HZ/33002，6 SC-E02,9TK-E02,M,1.4-2.20.55 1.6CM1-100HZ/33002，6 SC-E02,9TK-E02,N,1.7-2.60.752CM1-100HZ/33002，6 SC-E02,9TK-E02,N,1.7-2.61.12.8CM1-100HZ/33002，6 SC-E02,9TK-E02,P,2.8-4.21.5 3.7CM1-100HZ/33002，10 SC-E02,9TK-E02,R,4-62.2 5.3CM1-100HZ/33002，10 SC-E03,12TK-E02,T,5-837CM1-100HZ/33002，10 SC-E03,12TK-E02,U,6-949CM1-100HZ/33002，16 SC-E04,18TK-E02,V,7-115.512CM1-100HZ/33002，20 SC-E04,18TK-E02,W,9-137.516CM1-100HZ/33002，20 SC-E1,32TK-E2,X,12-181123CM1-100HZ/33002，32 SC-E1,32TK-E2,B,18-261530CM1-100HZ/33002，40 SC-E2,40TK-E2,E,24-3618.537CM1-100HZ/33002，50 SC-E3,65TK-E3,34-502243CM1-100HZ/33002，63 SC-E3,65TK-E3,34-503059CM1-100HZ/33002，80 SC-E4,80TK-E3,48-683772CM1-225HZ/33002，100 SC-E5,105TK-E5,65-954585CM1-225HZ/33002，125 SC-E5,105TK-E5,65-9555105CM1-225HZ/33002，160 SC-E6,125TK-E6,85-12575140CM1-225HZ/33002，200 SC-E7,150TK-E6,110-16090170CM1-225HZ/33002，225 SC-N8，180TK-N8,125-185110210CM1-400HZ/33002，315 SC-N10,220TK-N10,160-240132250CM1-400HZ/33002，350 SC-N11,300TK-N12,200-300160300CM1-400HZ/33002，400 SC-N12,400TK-N12,240-360200340CM1-630HZ/33002，500 SC-N14,600TK-N14,240-360250420CM1-630HZ/33002，630 SC-N14,600TK-N14,300-450315560CW1-2000，1000 SC-N14,600355650CW1-2000，1000 SC-N16,800型号 电气寿命1500次500次CW1-40003200、3600、4000Icu 100KAIcs 80KAIcw 80KACW1-50004000、5000Icu 120KAIcs 100KA 6500次CW1-32002000、2500、2900、3200额定极限短路分段能力Icu 100KA额定运行短路分段能力Ics 80KA额定短时耐受电流Icw 80KA/1S3000次 额定电流短路分段能力CW1-2000630、800、1000、1250、1600额定极限短路分段能力Icu 80KA额定运行短路分段能力Ics 50KA额定短时耐受电流Icw 50KA/1SCD1-450 CW1系列智能型万能式断路器CW1-2000/4,H型智能控制器，安装方式，连接方式，选择附件，630.L型：电流柱状显示，拨盘调整，三段保护功能M型：电流数字显示，按钮调整，三段与接地故障保护功能H型：电流数字显示，按钮调整并可通讯，三段与接地故障保护功能常熟资料电动机起动的馈线装置CD1-32CD1-60 CD1-100CD1-200500次注：1n=630A、800A、1000A断路器具有电动机保护型，其Ue=400V.CW1-50004000、5000Icw 100KA器。

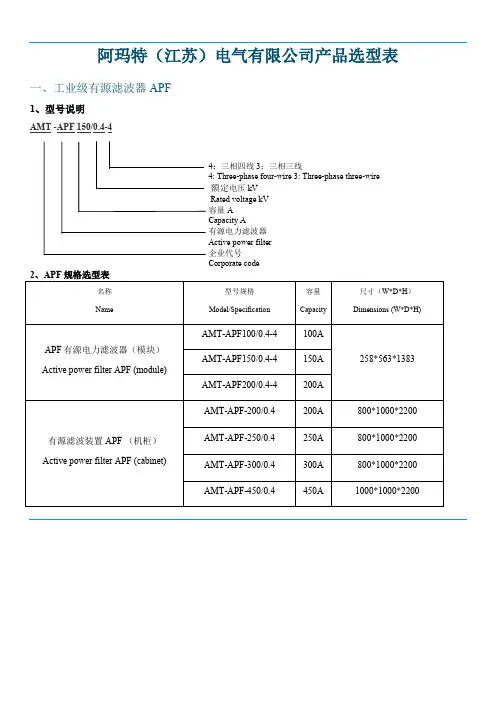

阿玛特（江苏）电气有限公司产品选型表一、工业级有源滤波器APF1、型号说明AMT -APF 150/0.4-44: Three-phase four-wire 3: Three-phase three-wire额定电压kVRated voltage kV容量ACapacity A有源电力滤波器Active power filter企业代号Corporate code二、工业级静止无功发生器SVG1、型号说明AMT -SVG 100/0.4-44：三相四线 3：三相三线4: Three-phase four-wire 3: Three-phase three-wire额定电压kVRated voltage kV容量kvarCapacity kvar静止无功发生器Static var generator企业代号Corporate code2、SVG规格选型表三、工业级全效电能质量模块ASVG1、型号说明AMT -ASVG 150/0.4-44: Three-phase four-wire 3: Three-phase three-wire额定电压kVRated voltagek V容量50A+100kvarCapacity 50A+100kvar全效电能质量模块Full-efficiency power quality module企业代号Corporate code2、ASVG规格选型表四、欧式圆柱形自愈式低压并联电容器1、型号说明AMT-R-480/30-TPhase number (T: 3-phasetogether fill, S: single-phasepoints fill)容量kvarCapacity kvar额定电压VRated voltage V欧式圆形(R:roundness)European round企业代号Corporate code2、单相分补圆柱电容器选型表单相额定电压250V 50Hz三相额定电压480V 50Hz三相额定电压525V 50Hz五、AMT-Z系列抗谐型智能电容器产品型号规格及数据表AMT-Z - 480 / 30 - 7% - TT:三相 S：单相T: Three-phase S: Single-phase额定电抗率Rated reactance ratio额定容量kvarRated capacity kvar额定电压VRated voltage V智能电容器Intelligent capacitor企业代号Corporate code六、高压并联电容器1、型号说明AMT-BFMR-6.6/√3/200-1WW:表示户外，户内不表示，1：表示单相，3：表示三相W: Outdoor, not indoor, 1: single-phase, 3: three-phase额定容量kvarRated capacity kvar额定电压kVRated voltage kV设计代号R：表示放电电阻，r:表示内熔丝，H：表示集合式Design codes: R: discharge resistance, r: internal fuse, H: assemblytype固体介质(M为全膜，聚丙烯膜)Solid dielectric (M: full film, polypropylene film)液体介质A：表示芐基甲苯，F：表示二芳基乙烷Liquid dielectric: A: 4-Benzyltoluene, F: BibenzylB:表示并联电容器B: Shunt capacitor企业代号Corporate code3、电容器技术参数七、低压串联电抗器1、型号说明AMT -SR-480/30-7%-TT：三相，S：单相T: Three-phase, S: Single-phase额定电抗率XL/Xc%Rated reactance ratio XL/Xc%电容三相容量(kvar)Three-phase capacity of capacitor (kvar)额定电压(V)Rated voltage (V)串联电抗器(SR:series reactor)SR:series reactor企业代号Corporate code2、产品型号及规格（1）单相标称电压250V的7%电抗器（2）三相标称电压480V或525V的7%电抗器（3）三相标称电压525V的14%电抗器八、高压串联电抗器1、型号说明AMT -SR TC - 10／900-6%额定电抗率XL/Xc%Rated reactance ratio XL/Xc%电容三相容量(kvar)Three-phase capacity of capacitor (kvar)配电电容器额定线电压(kv)Rated line voltage of distribution capacitor (kv)G：干式空气冷却 C:环氧浇注G: Dry air cooling C: Epoxy castT：三相，S：单相T: Three-phase, S: Single-phaseSR:串联电抗器SR: series reactor企业代号Corporate code2、产品型号及规格（1）三相系统电压6KV、10KV的5%电抗器（2）三相系统电压6KV、10KV的6%电抗器（3）三相系统电压6KV、10KV的12%电抗器九、低压晶闸管投切模块1、型号说明AMT -SCR -480/30-TT:三相 S:单相T: Three-phase S: Single-phase额定容量kvarRated capacity kvar额定电压VRated voltage V晶闸管投切开关Thyristor switching switch企业代号Corporate code2、常用型号列表十、AMT-C200无功补偿控制器1、型号说明AMT- C200 - RJ:接触器专用 R:晶闸管开关专用 Z：智能电容器专用J: Special for contactor R: Special for thyristor switch Z: Specialfor intelligent capacitor控制器型号Control model企业代号Corporate code2、控制器常用型号列表。

变频器周边产品索引手册Exist ，only for quality!存在，只为品质!Suzhou Du Fei Electrical Co.,Ltd.度飞电气Braking UnitRipple ResistorWire-wound ResistorAluminum ResistorFilterReactorBraking Resistors boxPower Resistors unit制动单元波纹电阻器铝壳电阻器滤波器电抗器电阻箱电阻柜Inverter accessories为了您的高品质要求,我们精益求精!选择我们的理由:-你-质量-服务-性价比Reason for choosing us:-YOU -Quality -Ser vice-Cost performance +86(0512) 8219 1829/6766 6706 T:M:135****1508(深圳)186****3780/189****2858(苏州)¦▐ 01/02公司简介Company Profile是中国领先的变频器周边配件提供商，专注于研发、制造高品质的产品。

为行业用户、代理商和企业用户提供全面的变频器周边配件解决方案。

（）筹备于2008年，公司总部位于江苏省苏州市，在深圳、北京、成都、上海等地设立或即将设立办事处，将进一步为当地客户提供及时周到的服务！任重而道远,望崦嵫而勿迫.公司期待实现良好的社会价值,成为行业的领航者！苏州度飞电气有限公司度飞电气Su Zhou Du Fei Electrical Co.,Ltd .企业核心价值观:使命：目标：精神：企业文化：提倡：务实、认真、敬业、创新为客户、为员工、为股东、为社会；为客户：度飛电气将提供信息技术、工具和服务；为社会：服务社会文明进步；为投资人：回报股东长远利益；为员工：创造发展空间，提升员工价值，提高工作生活质量。

做“Made in China”的典范,我们不追求数量的第一,只追求质量的前列!诚信、服务、奉献、分享、执行、合作、创新、专精尊重、快乐、激情、分享工作即是生活，享受工作，享受生活！▐ ►►►►►►►For your high quality requirements, We pursue and keep improving. +86(0512) 8219 1829/6766 6706 T:M:135****1508(深圳)186****3780/189****2858(苏州)¦▐▍铝壳电阻广泛应用于电源、变频器、伺服系统等高要求的电气回路中，并能使用于恶劣的工控环境¬¬主要用途 Main application¬¬▐03/04产品图片Product Image +86(0512) 8219 1829/6766 6706 T:M:135****1508(深圳)186****3780/189****2858(苏州)¦规格 Type specification电气性能 Electrical parametersPIC-APIC-B +86(0512) 8219 1829/6766 6706 T:M:135****1508(深圳)186****3780/189****2858(苏州)¦▍波纹绕线电阻广泛用于变频器制动，起重机械以及负载电阻之用。

江苏安科瑞智能开关柜操控装置选型手册吴德明江苏安科瑞电器制造有限公司一.概述开关柜智能操控装置功能强大,它以一体化布局配套于开关柜,简化了开关柜的面板设计,美化了面板布局。

除具有动态模拟指示、带电显示及闭锁、温湿度显示及其控制、验电核相、二次回路电压值显示、人体感应带电提示及柜内照明、语音防误提示、时间日期显示、远方/就地操作、远程通信等功能外,还具有电力综合参数测量功能,测量参数为:三相电压、三相电流、功率因数、有功功率计量、无功功率计量,使开关柜进一步智能化、网络化、数字化。

安科瑞ASD系列开关柜智能操控装置用于3~35kV户内开关柜,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。

具有一次回路模拟图及开关状态指示,高压带电显示,自动温湿度控制,人体感应自动照明,语音提示,电参数测量及RS485通讯接口等众多功能,集操作、显示于一体。

技术支持:吴德明男,本科,,主要从事智能配电方向的研究,联系电话:9,, QQ:2880581270二.功能选型表三.功能介绍动态模拟图可以显示断路器分合闸指示,手车位置指示,接地开关位置指示和弹簧储能指示。

高压带电显示及闭锁适用于3.6-40.5KV/50HZ系统,与相应电压等级的传感器配合使用,显示主回路带电情况并带有闭锁功能。

ASD300/ASD200具有温湿度数字控制,可显示现场的温度和湿度,并可根据需要自行设置加热、除湿、鼓风的上下限;ASD100具有温湿度模拟控制。

智能语音防误提示是在断路器和接地开关处于合闸状态时,若误操作小车位置,会有语音提示纠正操作。

人体感应通过感应周围红外场的变化感知有人接近,自动启动柜内照明。

电力参数测量包括测量主回路的电流、电压、有功功率、功率因数、电能等电力参数。

仪表面板上设有分闸合闸转换开关、远方就地转换开关、储能开关、照明按键,方便用户操作。

四.技术参数五.专利及著作权ASD300专利:用于开关柜综合指示装置的新型人体感应器--实用新型专利号2.0ASD300著作权登记号:沪DGY-2010-0680《安科瑞ASD300测控软件V1.0》六.订货范例型号:ASD100辅助电源:AC/DC220V温度:±2℃相对湿度:±5%加热器电源:AC220V,AC110V 型号:ASD200辅助电源:AC/DC220V温度:±1℃相对湿度:±5%通讯:RS485/Modbus-RTU加热器电源:AC220V,AC110V型号：ASD300 电压输入：10KV/100V 电流输入：400A/5A 网络：三相三线辅助电源：AC/DC220V 温度：±1℃相对湿度：±5% 通讯：RS485/Modbus-RTU 加热器电源：AC220V, AC110V 注：需提供一次方案图(电气原理图。

LPM型气震式袋除尘器是一种新型气箱式脉冲高效除尘器，综合了分室反吹脉冲喷吹清灰各类袋式除尘器的优点，克服了分室反吹清灰强度较差，脉冲喷吹清灰需和过滤同时进行的缺点，扩大了应用范围。

备采用分室整体清灰，大规模脉冲阀清灰的型式，清灰能力强、效果好、使用寿命长，适用于高浓度粉尘的治理，可简化粉尘治理工艺流程，降低设备投资。

产品结构紧凑，占地面积少，可降低建设投资。

具体特点如下。

①采用国际先进的离线三状态清灰结构，避免了粉尘的“再吸附”清灰彻底、工作可靠。

②设计采用分室喷吹清灰新技术，较常规除尘器减少脉冲阀数量6-20倍。

③采用性能优良的电磁脉冲阀，易损件膜片使用寿命超过10X105次。

④除尘器清灰控制采用PLC可编程序控制，可任选定时、手动、中控三种控制。

⑤高效的三状态清灰机构可回收高浓度粉尘（允许入口粉尘浓度1000g/m3）替代了原来的二级除尘，降低投资成本。

⑥先进的弹簧涨圈式滤袋安装方便和八角形袋笼焊接线上生产出的高质量袋笼产品，不但能保证滤袋有效密封，而且延长滤袋使用寿命。

结构和工作原理为分室拼装结构，由室顶脉冲阀对各室滤袋轮流进行分室停风气箱脉冲清灰（即离线清灰）的袋式除尘器。

一般喷吹式脉冲除尘器的清灰，喷吹脉冲是在同一过滤室内只对其中各排滤袋逐排进行喷吹脉冲（即在线清灰），而其他滤袋仍进行过滤，即清灰与过滤同时在一室中混合进行，清下来的粉尘二次飞扬，有部分会被相邻滤袋收去，不利于含尘浓度较大的气体过滤。

LMP型分室气箱脉冲是在一个室内关阀停止过滤的情况下进行的，清下来的粉尘即向下沉降于灰斗内，不产生二次飞扬，有利于过滤粉尘浓度大的气体，而且可不停机更换一个室的滤袋。

由以下几个部分组成：①壳体部分，包括清洁室（或称气体净化室、气箱）、过滤室、分室隔板检修门及壳体结构。

清洁室内设有提升阀与花板，喷吹短管；过滤室内设有滤袋及其骨架。

②灰斗和按不同系列，进口粉尘浓度分别分别设置的卸灰机构可以螺旋输送机、空气输送溜槽或刚性叶轮给料机（既卸灰阀）。
