下载文档原格式
耐火材料原料
耐火材料是一种能在高温环境下保持结构完整性和稳定性的材料，通常用于炉子、炉窑、烟囱等高温设备的内部构建。
耐火材料的性能取决于其原料的选择和配比，下面我们来详细介绍一些常见的耐火材料原料。
1. 氧化铝。
氧化铝是制备耐火材料的重要原料之一，其具有高熔点、耐高温、耐腐蚀等优良性能。
氧化铝可用于制备各种耐火制品，如高铝砖、高铝水泥等，能够有效抵抗高温下的侵蚀和磨损。
2. 矾土。
矾土是一种含铝硅酸盐矿石，常用于制备耐火砖、耐火浇注料等耐火制品。
矾土具有良好的耐火性能和耐磨性能，能够在高温下保持结构稳定，因此被广泛应用于冶金、玻璃等行业的高温设备中。
3. 硅砂。
硅砂是一种常见的耐火材料原料，其主要成分为二氧化硅，具有优异的耐高温性能和化学稳定性。
硅砂可用于制备硅砂砖、硅砂浇注料等耐火制品，广泛应用于玻璃窑、水泥窑等高温设备中。
4. 莫来石。
莫来石是一种含铝硅酸盐矿石，具有良好的耐火性能和热膨胀性能，常用于制备耐火浇注料、耐火涂料等耐火制品。
莫来石能够在高温下保持结构稳定，是制备耐火材料的重要原料之一。
5. 膨胀剂。
膨胀剂是一种能够在高温下产生气体的物质，常用于制备轻质耐火制品。
膨胀
剂能够有效降低耐火制品的密度，提高其隔热性能，常用于制备保温砖、保温浇注料等耐火制品。
总结。
耐火材料的原料种类繁多，不同的原料具有不同的性能和适用范围，合理选择
和配比原料对于制备高性能的耐火制品至关重要。
希望以上介绍能够对您有所帮助，谢谢阅读！。
冶金行业耐火材料介绍冶金行业是制造和加工金属材料的重要行业，其中涉及到高温、高压等极端条件下的工艺过程。
在这些工艺过程中，耐火材料扮演着重要的角色，其质量和性能直接影响到生产工艺和产品质量。
以下是一些常见的冶金行业耐火材料的介绍。
1.碳化硅陶瓷（SiC）：碳化硅陶瓷是一种重要的高温耐火材料，在冶金行业应用广泛。
它具有高熔点、高抗氧化性、高抗侵蚀性和优异的机械强度。
碳化硅陶瓷可用于电炉炉衬、炉墙和高温容器等部件。
2.高铝耐火材料：高铝耐火材料是由铝矾土和高岭土等粘结剂加入适量膨胀剂烧制而成。
它具有高抗压强度、高抗侵蚀性和耐高温性能。
高铝耐火材料可用于电炉、转炉、钢包、坩埚和电解槽等冶金设备的内衬。
3.镁铝质耐火材料：镁铝质耐火材料由质量比例适当的氧化镁和氧化铝混合烧结而成。
它具有优异的抗高温性能、抗侵蚀性能和热震稳定性。
镁铝质耐火材料广泛应用于冶金行业中的炉墙、炉顶和闭口等部位。
4.硅酸质耐火材料：硅酸质耐火材料由硅酸铝、硅质等原料经过研磨、混合、成型和煅烧而成。
它具有优异的抗热震性、抗侵蚀性和耐高温性能。
硅酸质耐火材料可用于冶金行业中的炉衬、炉顶和坩埚等部位。
5.硅酸锆陶瓷（ZrSiO4）：硅酸锆陶瓷是一种高纯度、高温稳定性和抗侵蚀性能的耐火材料。
它广泛应用于铸造和冶金行业中的炉膛、坩埚和燃烧器等高温装置。
6.铝镁碳砖：铝镁碳砖是一种高性能耐火材料，由高纯度氧化铝、氧化镁和碳素材料等组成。
它具有优异的抗热震性、抗侵蚀性和耐高温性能。
铝镁碳砖可广泛应用于铁炉、转炉和电炉等冶金设备中。
除了上述耐火材料，冶金行业还涉及到其他一些耐火材料的应用，如鳞片石墨、耐火砖和高温浇筑料等。
这些耐火材料在冶金行业中扮演着重要的角色，保障了生产工艺的稳定性和产品质量的提高。
需要注意的是，不同的冶金工艺和设备需要使用不同类型的耐火材料，对材料的性能和质量要求也不同。
因此，在实际应用中，需要根据具体的工艺要求选择合适的耐火材料，并进行合理的维护和保养，以延长其使用寿命和提高生产效益。
炼钢厂常用耐火砖及浇注料
以下是小编介绍的炼钢炉各个部位的作用及所用的耐火砖浇注料等耐火材料，从以下情况看出所用的耐火砖和浇注料比较多，其中高铝耐火砖、粘土耐火砖、高铝耐火浇注料用的更多一点：
1．混铁炉作用：使铁水均匀，并贮存和保温铁水
永久层：粘土耐火砖、漂珠砖、耐火陶瓷纤维毡
工作层：镁砖、镁铝砖、铝碳化硅砖、高铝砖、高铝浇注料、刚玉-莫来石浇注料、铝碳浇注料
2. 混铁车作用：盛装和贮运铁水
永久层：粘土耐火砖、高铝质浇注料、耐火陶瓷纤维毡
工作层：高铝砖、铝碳化硅炭砖、钢钎维浇注料
3. 铁水罐作用：盛装铁水
永久层：粘土耐火砖、高铝砖、浇注料
工作层：镁碳砖、镁铬捣打料、刚玉浇注料、镁碳捣打料
4. 炼钢电炉作用：将电能转为热能进行熔炼
永久层：高铝砖、镁砖
工作层：高铝砖、镁砖、镁炭砖、镁质捣打料、镁钙捣打料
5. 钢包作用：盛装钢水
永久层：高铝砖、高铝浇注料
工作层：高铝砖、铝炭砖、镁炭砖、镁钙砖、镁铝炭砖、高铝浇注料、刚玉浇注料。
6.炉外精炼炉作用RH炉VD炉LE炉作用：升温、净化钢水
永久层：轻质粘土砖高铝砖、镁砖轻质粘土砖耐火陶瓷纤维毡
工作层：镁砖、镁铬砖、刚玉浇注料高铝砖、高铝浇注、料刚玉浇注料
高铝浇注料、刚玉浇注料
7. 中间包作用：均匀钢水便于浇铸
永久层：粘土耐火砖、高铝砖、粘土浇注料、高铝浇注料
工作层：高铝砖、镁砖、硅质绝热板、镁质绝热板、镁钙绝热板、镁硅绝热板、高铝、镁质喷涂料、各类涂抹料、干式料。
阿里店铺：君道（河南）新材料。

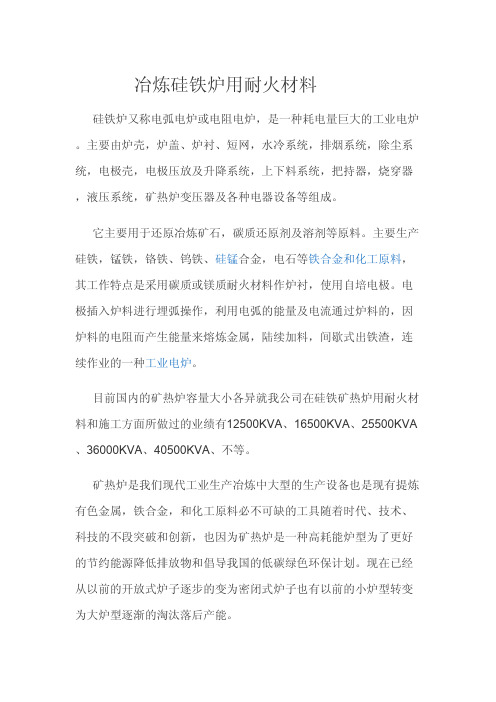

冶炼硅铁炉用耐火材料硅铁炉又称电弧电炉或电阻电炉，是一种耗电量巨大的工业电炉。
主要由炉壳，炉盖、炉衬、短网，水冷系统，排烟系统，除尘系统，电极壳，电极压放及升降系统，上下料系统，把持器，烧穿器，液压系统，矿热炉变压器及各种电器设备等组成。
它主要用于还原冶炼矿石，碳质还原剂及溶剂等原料。
主要生产硅铁，锰铁，铬铁、钨铁、硅锰合金，电石等铁合金和化工原料，其工作特点是采用碳质或镁质耐火材料作炉衬，使用自培电极。
电极插入炉料进行埋弧操作，利用电弧的能量及电流通过炉料的，因炉料的电阻而产生能量来熔炼金属，陆续加料，间歇式出铁渣，连续作业的一种工业电炉。
目前国内的矿热炉容量大小各异就我公司在硅铁矿热炉用耐火材料和施工方面所做过的业绩有12500KVA、16500KVA、25500KVA 、36000KVA、40500KVA、不等。
矿热炉是我们现代工业生产冶炼中大型的生产设备也是现有提炼有色金属，铁合金，和化工原料必不可缺的工具随着时代、技术、科技的不段突破和创新，也因为矿热炉是一种高耗能炉型为了更好的节约能源降低排放物和倡导我国的低碳绿色环保计划。
现在已经从以前的开放式炉子逐步的变为密闭式炉子也有以前的小炉型转变为大炉型逐渐的淘汰落后产能。
在未来矿热炉应朝向1矿热炉向高功率、大型化方向发展，为了提高热效率，提高生产率和满足功率集中冶炼的工艺要求；2 采用低频（0.3-3HZ）冶炼，可节省和提高产品质量。
3 设置有排烟除尘及能源回收装置。
4开发空心电极系统，较小颗粒精细料可从空心电极加入，节省能源，节省电极消耗，稳定熔池。
5 采用炉体旋转结构。
6研制开发适合各种矿热炉工艺要求得计算机工艺软件系统，指导冶炼，使冶炼达到最佳状态。
从而提高产品质量，降低能耗及提高产量。
所以在炉型逐渐朝向大型化，科技化和环保方向发展的同时对炉子的寿命也有了很高的要求标准，只有炉子的寿命有效的得到长时间使用才能够降低企业的生产成本和降低废渣污染物排放，要想让一台矿热炉使用寿命长不单单要在短网、水冷系统、液压系统等的要求很高以外对矿热炉的炉衬所使用的耐火材料以及碳素制品也是很重要的质量考验，目前国内矿热炉装机总容量最大的应该是内蒙古鄂尔多斯集团其次是宁夏天净冶金有限公司。
有色金属冶炼炉窑上耐火材料的应用摘要：有色金属冶炼的主要设备就是有色金属冶炼炉窑，研究有色金属冶炼工业技术进步对耐火材料品种、质量的需求应该是耐火材料行业为有色金属冶炼炉窑延长寿命、提高产量主要的任务。
现就铜、铅、锌等主要有色金属冶炼炉窑的现状和对耐火材料的要求进行介绍。
关键词：有色金属；金属冶炼；耐火材料；炉窑目前，虽然我国耐火材料生产厂众多，但多数为规模小、技术水平低，设备落后的企业，它们占据了大量资源，对耐火材料工业的发展非常不利。
应该通过市场竞争机制，淘汰一大批技术落后的耐火材料厂，采用耐火材料行业准入管理是当务之急。
应该在加大技术改造及创新投入、加快淘汰落后产能、鼓励行业兼并重组、完善产业发展政策、充分发挥行业协会作用等方面制定切实可行的措施，使耐火材料工业的生产走上健康发展的道路。
一、再生金属工业概况目前，一些再生金属的生产企业不仅生产规模大，而且采用了一些较先进的工艺，如再生铜领域采用竖平炉工艺、倾动炉精炼工艺、再生黄铜棒电炉熔炼—潜液转流—多头多流水平连铸工艺等；再生铝领域采用侧井熔炼炉工艺、回转炉工艺、三室反射炉工艺等；再生铅领域采用短回转窑熔炼工艺、氧气底吹熔炼鼓风炉还原炼铅新技术等。
目前，再生金属行业正深入落实再生有色金属产业准入制度，再生金属行业已经走上了形式多样化、企业规模化、设备大型化、质量标准化、技术不断创新及产业升级速度加快的轨道。
在这一过程中，采用先进的再生金属熔炼设备是很关键的，而其耐火材料起着重要的作用。
以竖平炉（见图1）工艺为例：熔铜和熔铝的竖平炉是在反射炉（平炉）的尾部砌筑竖式通道（竖炉），因而称之为竖平炉。
图1 竖平炉结构图物料从竖炉顶部加入，反射炉的高温烟气从竖炉下部进入，预热物料后从竖炉上部排出。
反射炉的最大缺点是热效率低，1100℃~1350℃的高温烟气不能充分利用。
而竖平炉则因为烟气预热了物料，排出竖炉时仅400℃~600℃，大大提高了炉子的热效率。
耐火材料实用手册摘要：一、耐火材料的定义与分类二、耐火材料的性能要求三、耐火材料的制备方法四、耐火材料的应用领域五、耐火材料的发展趋势正文：一、耐火材料的定义与分类耐火材料是指在高温环境下能够保持稳定性能的一类材料，它主要用于高温工业领域的建筑、设备和生产工艺的防护与保温。
根据材质和性能特点，耐火材料可分为以下几类：1.氧化硅耐火材料：以二氧化硅为主要成分，具有良好的耐高温性能，主要用于高温炉窑、玻璃窑等场合。
2.氧化铝耐火材料：以氧化铝为主要成分，具有较高的耐高温性能和抗侵蚀性能，应用于钢铁、有色金属等行业的高温炉窑。
3.碳质耐火材料：主要由碳和碳化硅等组成，具有较高的热导率和抗热震性能，广泛应用于高温炉窑、炭素生产等领域。
4.复合耐火材料：由两种或多种耐火材料复合而成，具有更优异的性能，可适应不同工况条件。
二、耐火材料的性能要求耐火材料在高温环境下需要具备以下性能：1.高温稳定性：在高温下不易分解、软化或烧蚀，能够保持结构和性能稳定。
2.热导率：越高的热导率意味着热量传递速度越快，能有效降低高温设备的热损失。
3.抗热震性：在高温环境下，材料容易因温度变化产生内应力，抗热震性越好，材料越能承受温度波动。
4.耐磨性：在高温下，材料与物料或其他物体之间的摩擦会导致磨损，耐磨性越好，材料使用寿命越长。
5.抗侵蚀性：高温环境中的气体、液体或固体物料可能对材料产生侵蚀，抗侵蚀性越好，材料越能抵抗侵蚀。
三、耐火材料的制备方法1.配料：根据耐火材料的性能要求，选择合适的原料，如氧化硅、氧化铝、碳化硅等。
2.混合：将各种原料按一定比例混合均匀，并加入适量的结合剂。
3.成型：将混合好的原料进行成型处理，如压砖、挤出、浇注等。
4.煅烧：在高温下对成型后的材料进行煅烧，使其发生相应的物理和化学变化，提高性能。
5.检测：对成品进行性能检测，如热导率、抗热震性等，确保符合使用要求。
四、耐火材料的应用领域1.钢铁行业：用于炼钢炉、热风炉、加热炉等设备的保温和防护。
耐火材料概论耐火材料是指在高温环境下具有一定耐火性能的材料。
它们主要用于冶金、建材、化工和机械等行业中的高温设备和工艺中，起到保护和隔热的作用。
耐火材料的种类繁多，根据不同的应用场景和要求，可以选择不同类型的耐火材料。
一、耐火材料的分类根据耐火材料的化学成分和物理性质，可以将其分为无机非金属耐火材料和有机耐火材料两大类。
1. 无机非金属耐火材料无机非金属耐火材料是指由无机物质制成的耐火材料，包括氧化物、氮化物、碳化物等。
常见的无机非金属耐火材料有氧化铝、氧化镁、二氧化硅等。
这些材料具有高熔点、高耐火度、化学稳定性好等特点，适用于高温环境下的使用。
2. 有机耐火材料有机耐火材料是指由有机物质制成的耐火材料，主要包括有机树脂、有机纤维等。
这些材料具有良好的隔热性能和耐火性能，适用于一些特殊的高温环境。
二、耐火材料的应用耐火材料广泛应用于各个行业的高温设备和工艺中，主要包括以下几个方面：1. 冶金行业在冶金行业中，耐火材料主要用于高炉、转炉、电炉等冶炼设备中。
这些设备在高温条件下工作，需要具备耐火、耐磨、耐腐蚀等性能，以保证设备的正常运行和寿命。
2. 建材行业在建材行业中，耐火材料主要用于窑炉、窑炉衬里等设备中。
这些设备在生产过程中需要承受高温和化学腐蚀的作用，因此需要选择具有良好耐火性能和化学稳定性的材料。
3. 化工行业在化工行业中，耐火材料主要用于反应釜、管道、储罐等设备中。
这些设备在化学反应过程中需要承受高温和腐蚀的作用，因此需要选择具有耐火、耐腐蚀等性能的材料。
4. 机械行业在机械行业中，耐火材料主要用于燃烧室、炉膛、热风炉等设备中。
这些设备在燃烧过程中需要承受高温和热冲击的作用，因此需要选择具有耐火、耐热冲击等性能的材料。
三、耐火材料的性能要求耐火材料在高温环境下需要具备一定的性能要求，主要包括以下几个方面：1. 耐火度耐火度是指耐火材料在高温环境中能够保持稳定的性能和结构的能力。
耐火度越高，材料在高温环境下的使用寿命越长。
列出高炉各部位用的耐火材料高炉是冶金工业中的重要设备之一，用于将铁矿石还原成纯铁的过程中，需要使用各种耐火材料来保护炉体和各个部位，以确保高炉的正常运行和安全生产。
下面将以高炉各部位用的耐火材料为标题，详细介绍每个部位所使用的耐火材料。
1. 高炉炉缸耐火材料炉缸是高炉的主要部位之一，承受着高温和高压的环境。
为了保护炉缸不受侵蚀，常用的耐火材料包括炉缸砖、炉缸衬砌等。
这些耐火材料具有高温抗热、耐侵蚀的特性，能够有效地抵御高温气体和炉渣的侵蚀。
2. 高炉炉壁耐火材料炉壁是高炉内部的主要组成部分，也是炉体的承重部位。
为了保证炉壁的强度和耐火性能，常用的耐火材料包括炉壁砖、炉壁衬砌等。
这些耐火材料具有良好的抗压强度和耐火性能，能够承受高温和高压的环境。
3. 高炉炉喉耐火材料炉喉是高炉出铁口的部位，也是高炉内部的热点区域。
为了保护炉喉不受侵蚀，常用的耐火材料包括炉喉砖、炉喉衬砌等。
这些耐火材料具有良好的耐热性能和抗侵蚀性能，能够有效地抵御高温气体和炉渣的侵蚀。
炉底是高炉的底部，承受着高炉内部的高温和高压。
为了保护炉底不受侵蚀，常用的耐火材料包括炉底砖、炉底衬砌等。
这些耐火材料具有高温抗热、耐侵蚀的特性，能够有效地抵御高温气体和炉渣的侵蚀。
5. 高炉炉顶耐火材料炉顶是高炉的顶部，也是高炉内部的重要部位之一。
为了保护炉顶不受侵蚀，常用的耐火材料包括炉顶砖、炉顶衬砌等。
这些耐火材料具有高温抗热、耐侵蚀的特性，能够有效地抵御高温气体和炉渣的侵蚀。
6. 高炉炉喉冷却装置为了保证高炉炉喉的正常运行，需要安装冷却装置来降低炉喉的温度。
常用的冷却装置包括炉喉冷却壁、炉喉冷却管等。
这些冷却装置能够有效地降低炉喉的温度，保护炉喉不受高温气体和炉渣的侵蚀。
7. 高炉炉顶冷却装置为了保证高炉炉顶的正常运行，需要安装冷却装置来降低炉顶的温度。
常用的冷却装置包括炉顶冷却管、炉顶冷却壁等。
这些冷却装置能够有效地降低炉顶的温度，保护炉顶不受高温气体和炉渣的侵蚀。
有关耐火材料的种类及用途耐火材料是指在高温环境下不容易燃烧或不容易受到热破坏的材料，一般可分为无机耐火材料和有机耐火材料两大类。
无机耐火材料是指由无机物质或无机合成材料制成的耐火材料，具有耐高温、耐化学腐蚀和耐磨损等优良性能。
有机耐火材料是指由有机物质或有机合成材料制成的耐火材料，主要用于一些低温环境下耐火、隔热、绝缘等特殊要求的场合。
无机耐火材料主要包括石墨、陶瓷、玻璃纤维、硅酸盐等。
石墨是一种具有高温稳定性和良好的导电性能的材料，常常用于电炉、医疗设备和火箭推进器等高温设备中；陶瓷是一种非金属材料，具有良好的耐热性、耐腐蚀性和良好的机械强度，常常用于火炉、熔炉和耐火砖等耐火材料的制造；玻璃纤维是一种具有优良的绝缘性能和低热膨胀系数的材料，常用于电器设备的包覆和绝缘；硅酸盐是一种常见的无机材料，由硅酸、铝酸和其它金属氧化物等组成，具有优异的耐高温性能和化学稳定性，广泛应用于炉窑、火山岩、陶瓷制品等领域。
有机耐火材料主要包括有机硅材料、聚合物材料、耐火涂料等。
有机硅材料是指以有机硅为主要成分的材料，具有良好的耐高温性能、耐磨性和耐化学腐蚀性能，常用于火炉、熔炉和耐热密封件等；聚合物材料是指由聚合物组成的材料，具有良好的绝缘性能、耐高温性能和耐腐蚀性能，常用于电器设备的绝缘和耐火包覆；耐火涂料是一种由无机材料、有机材料和添加剂等组成的涂料，具有防火、耐热、隔热等特殊功能，常用于建筑物、电力设备和航天器等。
耐火材料具有耐高温、耐化学腐蚀、重要设备保护等重要用途。
在炼铁、炼钢和冶金行业中，耐火材料主要用于高炉、转炉、电炉等冶炼设备的内衬、炉底、炉墙等部位，能够承受高温的侵蚀和冶金的化学反应；在建筑行业中，耐火材料主要用于建筑物的防火、隔热和防护，能够保证建筑物在火灾等意外情况下的安全；在电力行业中，耐火材料主要用于高温发电设备的绝缘、密封和保护，能够提高设备的安全性和可靠性；在化工行业中，耐火材料主要用于反应器、储罐和管道等设备的内衬和保护，能够保证设备在高温和腐蚀性环境下的稳定运行。
有色冶炼行业冶炼炉型及其需要使用的耐火材料介绍一鼓风炉鼓风炉广泛应用于铜、铅、铅锌、锑等金属的粗炼过程。
鼓风炉由炉顶、炉身、本床（也称咽喉口）、炉缸、风口装置等组成。
冶炼炉料（精矿、烧结矿等）、焦炭、熔剂、反料等固体物料，从炉顶加入，炉身下部侧面风口装置中鼓入的高压空气，在向上走的过程中，与向下的物料进行熔化、氧化、还原等反应，完成冶炼过程，液态金属、锍、炉渣从炉子下部的咽喉口或炉缸排出，烟气、烟尘、气态金属或金属氧化物从炉顶烟气出口排出。
目前多为密闭炉顶，炉身为全水套，耐火材料只在咽喉口和炉缸使用，因其炉渣属碱性炉渣，故咽喉口部分主要用镁砖、镁铬砖、铝铬砖；炉缸侧壁和炉底上部用镁砖、镁铬砖、铝铬砖；炉底砌成反拱形。
二反射炉反射炉有熔炼反射炉和精炼反射炉，其结构形式基本相同只是精炼反射炉规格较小。
为长方形炉体，生产是连续的，反射炉炉头操作温度一般为1400～1500℃，出炉烟气温度一般为1150～1200℃。
炉底由下而上依次为石棉板、保温砖层、粘土砖层、镁铝砖或镁砖层。
炉墙多采用镁铝砖或镁砖，有些重要部位为了延长使用寿命均采用镁铬砖砌筑，外墙一般采用粘土砖。
炉顶采用吊挂式炉顶，小型反射炉炉顶采用砖拱，拱顶材质为镁铝砖。
我国炼铅（铜）工厂大多采用传统的烧结—鼓风炉熔炼流程，由于它存在着以下缺陷：a、烧结过程中硫燃烧很不充分，返回料比率高；b、鼓风炉炉料中铅（铜）含量低；c、大量烟气污染环境。
因而人们一直在努力探索炼铅新工艺，其目的不外乎两个方面：1、利用反应热进行熔炼；2、用一步法工艺代替原来的多步法。
国外已成功地研究出艾萨炉（奥斯麦特炉）、卡尔多炉、QSL法、基夫赛特法、悉罗法、富氧炼铅炉等新型炼铅炉和新工艺。
三艾萨炉（奥斯麦特炉）艾萨炉炉体为简单的竖式圆筒形，其技术核心是采用了浸没式顶吹燃烧喷枪，在多年小规模试验研究基础上，芒特&8226;艾萨冶炼厂于1983年建成了一个处理量为5T/H的炼铅艾萨炉。
溶池温度1170~1200℃艾萨熔炼工艺过程：炉体为具有耐火材料衬里的垂直圆柱体喷枪从炉顶中心插入炉内，喷枪头部浸没在熔池的熔渣层内，冶炼工艺所需的空气或者富氧空气通过喷枪送到渣面以下液态层中形成强烈搅动状态的熔池，炉料从炉顶加入直接落入处于强烈搅动的熔池，快速被卷入熔体与吹入的氧反应，炉料被迅速熔化，生成炉渣和铅（铜）。
由于艾萨炉炼铅（铜）工艺特点是物料混合时间很短，熔融金属、渣、酸气在炉子内发生强烈搅拌，因而也决定了其工作环境比传统炼铅（铜）法苛刻得多：a、熔融铅（铜）、熔渣以及酸气对耐火炉衬的强烈冲刷；b、铳对耐火炉衬的化学侵蚀、渗透；c、热应力破坏。
因此，艾萨炉铅（铜）冶炼耐火材料炉衬必须具有以下优良使用性能，才能实现炉窑长寿、高效、低耗等目的：a、具有较高的常温、高温耐压强度，较低的气孔率以抵抗物料和熔融金属、渣的冲刷；b、用优质高纯原料制作，产品中低熔物很少，能有效抵御环境与炉衬发生化学反应而变质损毁并提高抗渗透性；c、具有优质的热震稳定性能，受热应力（温度变化产生的应力破坏轻微）。
艾萨炉各部位的耐耐火材料配置1 炉底炉底一般为反拱，向放出口倾斜约2%，也可是平底，同样向放出口倾斜2%，内衬分三层：上面工作层用电熔再结合镁铬砖、半再结合镁铬砖；工作层下面为镁铬质捣打料；最下面是低气孔粘土砖。
2 炉墙炉墙工作条件非常恶劣，下部（距炉底1000~2000mm的范围）受到了强烈搅动的熔体侵蚀、冲刷，因此采用耐高温、耐冲刷、抗侵蚀性能好的电熔再结合镁铬砖或半再结合镁铬砖。
上部受喷溅熔渣的侵蚀和高温烟气的冲刷也宜采用炉墙下部同材质或抗渣蚀能弱的直接结合镁铬砖。
3 炉顶由于炉顶结构复杂，工作条件恶劣，宜用施工方便、耐侵蚀的镁铬浇注料，为增加其抗剥落性能，可在其中加入部分耐热钢纤维。
四卡尔多炉卡尔多炉用耐火材料损毁的主要因素及对耐火材料的要求和艾萨炉（奥斯麦特炉）相同。
卡尔多炉又称氧气斜吹转炉,由于炉体倾斜而且旋转,增加了液态金属和液态渣的接触,提高了反应效率。
由于炉体旋转,炉体受热均匀,侵蚀均匀,有利于延长炉子寿命。
由于使用了氧气,熔炼和吹炼都在同一炉内进行,故强化了熔炼过程,缩短了流程,且提高了烟气中SO2浓度。
正确地选择炉子内膛形状及尺寸,对于卡尔多炉冶炼过程化学反应的顺利进行,减少喷溅,减轻炉底侵蚀,制造及安装方便是很重要的。
吹炼是在1100～1300℃左右的高温中进行的,所以为保证一定的炉子寿命,必须选择合理的炉衬材质,并确定严格的砌筑方法。
卡尔多炉炉衬由电熔半再结合镁铬砖、直接结合镁铬砖、镁砂和耐火纤维毡组成, 电熔半再结合镁铬砖在吹炼过程中直接与炉内液体金属、液态炉渣和炉气接触,受到强烈的化学侵蚀和机械冲刷；在炉体旋转过程中由于炉衬的自重作用而不断地产生应力改变；电熔半再结合镁铬耐火材料的结构兼具直接结合镁铬耐火材料和电熔再结合镁铬耐火材料的特点，制品抗渣侵蚀性强，并具有较好的热震稳定性。
是合适的卡尔多炉内衬材料。
直接结合镁铬砖作为永久衬耐火材料，具有抗热震、耐侵蚀性能，可以保护炉壳。
砖与砖之间有一层镁砂填充料,以减轻镁铬砖热膨胀对炉壳的压力,并便于砌筑和拆炉。
紧贴炉壳有厚度为10~30mm耐火纤维毡,起绝热保温作用。
实践证明衬砖与炉壳之间铺设适当厚度的填充层,不但不会降低炉衬寿命,而且会减少炉体散热损失,节约燃料,同时又改善了炉子周围的操作条件。
设计内衬本应根据各部位的工作环境及主要侵蚀作用选用不同厚度、不同材质的耐火材料，以达到最合理配置，降低成本；但考虑到卡尔多炉的侵蚀速度平均比较快（寿命2～3个月），并为了现场砌筑管理的标准化和便捷及国际标准化趋势，采用同一厚度、同一材质的设计，并减少砖型。
若需方另有要求，可按需方要求设计。
卡尔多转炉又称氧气斜吹转炉,1956年由瑞典卡林(B.Kalling)试验成功，并在多姆纳维特厂(Domnavet)投产，取两者的第一个音节kal和do命名。
转炉炉体呈倾斜状,置于托圈内圆滚上；炉身可绕纵轴线回转，最大转速为每分钟30转；氧枪经炉口斜插炉内，并能摆动（见图）；曾在瑞典、英国、法国和美国应用，但不久即在炼钢中停止使用。
经过改进后的卡尔多转炉，增添了可向熔池吹氧、氧-燃料或其他气体的设施,从而可以控制炉内温度和气氛,使之既可用于放热反应的吹炼,也可用于吸热反应的熔炼和精炼。
此种转炉在有色金属冶炼中称作氧气顶吹旋转转炉(top-blownrotary converter,缩写为TBRC)。
1959年,加拿大国际镍公司用此炉首次吹炼高冰镍直接获得金属镍。
该公司于1973年在铜崖(Cop-per Cliff)镍精炼厂建成了容量为50吨的顶吹旋转转炉两座，用以处理硫化镍精矿、高冰镍浮选所得的铜镍合金、硫化镍残阳极、烟尘和镍阳极泥等的混合料,为羰基法生产纯镍制备原料（粗金属镍）。
顶吹旋转转炉还应用于高品位或成分复杂的铜精矿的熔炼和吹炼，铅精矿、锡精矿的熔炼，铜转炉渣的贫化，含铅、锌高的铜烟尘的处理以及再生铜的冶炼等。
中国用顶吹旋转转炉熔炼高品位铜精矿，产出粗铜。
五氧气底吹炉1、QLS法QLS法在同一反应器内完成氧化和还原反应，其反应过程实际上分为两步。
内衬的设计配置是否合理直接关系到炉子的寿命；内衬的设计配置包括两方面：一是确定合理的结构和尺寸；二是正确选择耐火材料。
QLS法在我国只有白银有，炉衬厚度350mm，熔池上部选用电熔半再结合镁铬砖；熔池底部选用电熔再结合镁铬砖LDMGe－26。
2、气底吹富氧炼铅炉氧气底吹富氧炼铅炉是一台水平圆柱形反应炉。
熔池上部选用直接结合镁铬砖LZMGe－18；熔池底部选用电熔半再结合镁铬砖LDMGe－18。
或全部选用电熔半再结合镁铬砖LDMGe－18。
总用量约160吨。
六挥发窑挥发窑是处理浸出渣，回收Zn、Pb、In、Ge等有价金属的回转窑。
挥发窑的特点是窑的砌体在高温下随窑壳一起转动，长期处于震动状态，同时还要承受炉料的磨损和撞击作用；其耐火材料的损毁主要表现为：（1）熔融炉渣、金属的侵蚀。
（2）机械磨损。
（3）高温作用，窑中间断反应带的温度高达1300～1500℃。
所以在窑中间断反应带主要选用铝铬渣砖或镁铝铬砖以达到延长窑衬使用寿命的目的。
镁铝铬砖的特点是：一是在生产时加入大颗粒的预合成尖晶石料，利用各种矿物高温下的膨胀不一致性使其内部产生微裂纹，从而提高制品热震稳定性；二是铬矿中含有Fe2O3，Fe2O3向MgO中扩散，增强了方镁石和镁铝尖晶石的直接结合，促进颗粒与基质之间的结合，提高了材料的高温强度；三是加入铬铁矿，其中的Cr2O3与Al2O3、MgO形成连续固溶体，提高了材料的致密度和耐磨性。
七倾动炉为处理粗杂铜，贵冶引进德国ＭＡＥＲＺ公司倾动炉专利技术，包括倾动炉炉体、燃烧系统、铸锭系统、废热锅炉、收尘系统及其它辅助设施。
该倾动炉具有反射炉可加料和扒渣的特点，又有回转式阳极炉可根据不同操作周期改变炉位的优点，机械化和自动化程度高（倾转采用液压设备，加料采用灵活快捷的专用加料机），燃烧效率高，工人操作劳动强度低。
贵冶３５０吨倾动炉为当前最大型号，可年处理含铜１０万吨的物料。
炉型见图；选用耐火材料为电熔再结合镁铬砖或电熔半再结合镁铬砖，Cr2O3含量18以上。
八闪速炉闪速炉是芬兰奥托昆普公司发明的处理粉状硫化矿物的一种强化冶炼设备，一般由精矿喷嘴、反应塔、沉淀池、上升烟道等四个主要部分组成。
干燥后的炉料和预热空气通过精矿喷嘴进行混合并高速喷入反应塔内，在高温作用下，迅速进行氧化脱硫、熔化、造渣等反应，形成的熔体进入沉淀池后进一步完成造渣过程，并分离成富集金属产品和炉渣，熔炼气体产物由上升烟道排出。
精矿喷嘴使用的耐火材料一般为高铝质耐火浇注料或捣打料。
反应塔是闪速炉内熔炼反应过程进行的主要场所，上部温度约为900～1100℃，下部温度可达1350～1550℃，要求耐火材料耐高温、耐冲刷、抗侵蚀、高温稳定性好。
反应塔顶与上部塔壁温度较低，一般采用直接结合镁铬砖。
中下部塔壁则采用电熔铸镁铬砖或电熔再结合镁铬砖。
沉淀池中，熔炼过程最终完成，熔体沉淀分离成为锍层和渣层，锍和渣通过不同的放出口放出。
炉底和炉墙渣线部位以下选用电熔再结合镁铬砖，炉顶和炉墙渣线以上部为选用电熔半再结合镁铬砖或直接结合镁铬砖。
上升烟道是闪速炉烟气的排出口，其耐火材料主要是受夹带着熔渣和烟尘的高温烟气的冲刷和侵蚀，一般选用直接结合镁铬砖。
九诺兰达炉大冶有色公司为了提高产能和改善环保，新建诺兰达熔炼工艺，１９９７年投产后，已形成１５万吨粗铜生产能力。
诺兰达熔炼工艺是加拿大诺兰达公司研究开发的，为一水平圆柱形反应炉，属富氧熔池熔炼，在一个反应炉内完成精矿干燥、焙烧、熔炼和吹炼造渣工艺。
熔池及渣线部位用电熔半再结合镁铬砖18，其他部分直接结合镁铬砖16。
