当前位置：文档之家 › 炉外精炼- 合成渣洗

炉外精炼- 合成渣洗

  • 格式：ppt
  • 大小：161.50 KB
  • 文档页数：25

下载文档原格式

  / 25

合集下载

炉外精炼

炉外精炼


ASEA-SKF法的特点： 将炼钢过程分为两步：由初炼炉(如电炉、转炉)熔化钢铁料， 调整含碳量和温度；然后在钢包炉内，在电磁搅拌的条件 下，进行电弧加热、真空脱气、除渣和造新渣、脱硫、真 空脱氧和脱碳、调整成分与温度，最后吊出钢包进行浇注。
ASEA-SKF法的主要设备： ① 钢包由非磁性材料制成，有滑动水口，可直接用于浇注； ② 电磁感应搅拌器使钢水产生搅拌作用； ③ 真空炉顶及电气设备； ④ 电视—摄影及其他辅助设备如钢包移动装置，原料加入装 置和集尘装置等。
形式： ⑴ 底吹。是通过安装在钢包底部一定位置的透气砖(或 其他形式的喷口)，将氩气吹入钢液。 ⑵ 顶吹。吹氩喷枪插入钢包内的钢液中，在接近包低 处将氩气吹入钢液。
最常见的有两种：CAS和CAS—OB。 ⑴ CAS 概念：采用强吹氩工艺将渣液面吹开后，将封闭的浸渍 钟罩内迅速形成氩气保护气氛，避免了钢水氧化的工艺 称为CAS法，又称SAB法。
9.1 炉外精炼概述
概念：凡是在熔炼炉(如转炉、电炉)以外进行的，旨在进一 步扩大品种提高钢的质量，降低钢的成本所采用的冶金过程统 称为炉外精炼，也称为二次精炼。
任务 ⑴ 钢水成分和温度的均匀化； ⑵ 精确控制钢水成分和温度； ⑶ 脱氧脱硫脱磷脱碳； ⑷ 去除钢中气体(氢和氮)； ⑸去除夹杂物及夹杂物形态控制。
基本手段 (1) 渣洗；(合成渣渣洗) (2) 搅拌；(CAS钢包吹氩精炼) (3) 真空；(RH真空循环脱碳法) (4) 加热；(LF) (5) 喷吹。(WF喂丝法)
主要作用 ⑴ 提高质量扩大品种的主要手段； ⑵ 优化冶金生产流程，提高生产效率节能降耗降低成本 主要方法； ⑶ 炼钢—炉外精练—连铸—热装轧制工序衔接。
幻灯片 12
特点： ⑴ 除底部吹氩外，在钢包液面上加一沉入罩，罩内充有从钢 液中排出的或专门导人的氩气。 ⑵ 通过罩上方的加料口，可添加合成渣料和微调钢液成分用 的合金。 优点： ⑴ 均匀钢水成分和温度，且控制快速、准确，操作方便； ⑵ 提高合金收得率，且稳定； ⑶ 净化钢液，去除夹杂物，连铸坯质量提高； ⑷ 基建、设备投资少，操作费用低。
120t区域精炼工艺3-16详解

120t区域精炼工艺3-16详解


2018年10月12日
31
真空状态下，脱氢效果与以下因素有关： ☆初始含量：初始含量越低，达到最终含量的处理时间越短。 钢液中初始含量并不取决于大气中的氢分压，钢液中〔H〕 主要是空气中水蒸气和原材料中水分带入的。 ☆处理时间：处理时间越长，最终〔H〕含量越低，但是当 〔H〕含量降低到一定程度，随着处理时间的延长，最终 〔H〕含量变化不大。因为此时钢水静压力和传质速度是其 限制环节。 ☆真空度：真空度提高，气相中氢分压降低，有利于脱氢反 应。 ☆吹氩搅拌：通过吹氩搅拌，相应增加了气液反应界面；提 高了熔池内传质速度；氩气泡上浮时，溶解在钢中的〔H〕 会以原子的形式进入氩气泡，氩气泡相当于一个个微小的真 空室。 ☆表面活性元素：〔O〕、〔S〕等表面活性元素含量的降 低，有利于〔H〕原子通过气液界面。
2018年10月12日
3
4.喷吹 喷吹也称喷射，是将反应剂利用气流直接加入冶金 熔体中的一种炉外精炼方法。由于它简便、高效， 所以也经常作为一种精炼手段，组合到其他炉外精 炼方法中。 喷吹技术利用气体的搅拌作用增加了粉状精炼剂和 钢液的接触界面，显著改善冶金反应的动力学条件。 因此可以实现快速脱硫、脱磷、脱氧，提高合金收 得率，促使夹杂物变性等功能。 RH配备喷吹功能，可以进行深脱硫，生产超低硫钢。
2018年10月12日
4
5.喂线 喂线是通过喂线机将钙、铝、硅钙、钡系合金等制成的包芯 线或铝等金属线高速加入到钢液的方法。具有如下特点： ·合金收得率高； ·能解决特种合金的加入问题； ·避免合金加入时的吸氮； ·投资费用少，应用范围广，操作简便。 喂线技术可单独应用。也可应用到各种精炼方法中。目前各 种炉外精炼方法中都添加了喂线设施，并且以推广到中间包 喂线、结晶器喂线。 采用不同的包芯线、金属线，喂线技术可具有脱氧、脱硫、 夹杂物变性、防止水口堵塞等功能。
炉外精炼教程

炉外精炼教程

炉外精炼教程1.五种精炼手段（1）渣洗（2）真空（3）搅拌（4）加热（5）喷吹2.工业生产的挡渣技术（1）挡渣球（2）浮动塞挡渣（3）气动吹气挡渣塞（4）虹吸出钢口挡渣（5)偏心炉底出钢3.顶渣改质目的：（1）适当提高覆盖渣碱度；（2）降低覆盖渣氧化性；（3）改善覆盖渣的流动性；（4）适当提高夹杂物去除率。

方法：在转炉出钢过程中向钢包内加入改质剂，利用钢水的流动冲刷和搅拌作用促进钢—渣反应并快速生成覆盖渣。

4.合成渣有液态渣、固态渣和预熔渣。

根据液态合成渣炼制方式不同，渣洗工艺可分为异炉渣洗和同炉渣洗。

固态合成渣有机械混合体、烧结渣。

5.合成渣的物理化学性能：必须具有较高的碱度、高还原性、低熔点和良好的流动性；此外要具有合适的密度、扩散系数、表面张力和导电性等。

6.搅拌：气体搅拌、电磁搅拌、机械搅拌和重力引起的搅拌（如渣洗）等。

7.钢包吹氩的主要作用是什么？（简答题）(1)调温。

主要是冷却钢液。

对于开浇温度有比较严格要求的钢种或浇注方法，都可以利用吹氩将钢液温度降到规定的要求。

（2）混匀。

在钢包底部适当位置安放透气砖，氩气喷入可使钢包中的钢液产生环流，用控制氩气流量的方法控制钢液的搅拌程度。

（3）净化。

搅拌的钢液增加了钢中非金属夹杂物碰撞长大的机会。

上浮的氩气泡不仅能够吸收钢中的气体，还会黏附悬浮于钢液中的杂质，将黏附的夹杂物带至钢液表面而被渣层所吸收。

8.吹氩方式：顶吹、底吹。

9.影响钢包吹氩效果的主要因素：氩气耗量、吹氩压力、流量与吹氩时间及气泡大小等。

10.能量耗散速率（比搅拌功率）：单位时间内，向1t钢液提供的搅拌能量作为描述搅拌特征和质量的指标。

11.常用的加热方法主要是电弧加热，化学加热（化学热法）、燃料燃烧加热、电阻加热等12.燃料燃烧加热存在哪些不足？（1)由于燃烧的火焰是氧化性的，而炉外精炼时总是希望钢液处在还原性气氛下，这样钢液加热时，必然会使钢液和覆盖在钢液面上的精炼渣的氧势提高，不利于脱硫、脱氧这样一些精炼反应的进行。

炉外精炼--合成渣洗

炉外精炼--合成渣洗

常用的合成渣洗工艺流程是在专门的炼渣 炉中冶炼合成渣，按要求的成分、温度、 渣量先倒入钢包内，然后吊到电弧炉或 转炉出钢位置，靠出钢钢流的冲击使合 成渣乳化，渣和钢充分接触混合，然后 乳化的渣滴上浮至钢液面，完成钢液的 脱硫、脱氧、去除非金属夹杂、防止吸 气、减少钢水温度散失等精炼任务。
2.2.2.1 合成渣的乳化和上浮
合成渣有液态渣和固态渣，多数为液态渣。
合成渣洗的主要目的是降低钢中的氧，硫 和非金属夹杂物含量，它可以把[O]降至 0.002%、[S]降至0.005%甚至0.003%。
合成渣洗过程：在一个专门容器内(一般 使用电弧炉)熔炼合成渣(液态)，炉渣温 度控制在1680～1750ºC,出钢前将熔炼好 的合成渣倒入钢包内并移至炉下，在出钢 过程中钢液流冲击包内的合成渣，充分搅 拌，钢液与合成渣充分接触，使钢液得到 渣洗。为了使钢渣充分搅拌接触，需大出 钢口、深坑出钢，即钢水有一定的冲击力， 钢流有一定的高度和速度，使钢水尽快出 净。混冲高度一般为3～4米，出钢时间要 短，如10t炉子35～55秒，20t炉子45～50 秒，合成渣用量一般为钢水量的5～6%， 进行渣洗的钢液出钢前应扒除炉渣，然后 再出钢。
2.1.1 挡渣技术
做好出钢时的挡渣操作，尽可能地减少 初炼炉的氧化渣进入钢包内是发挥精炼 渣精炼做用的前提。
2.1.1 挡渣技术
为消除或把带入钢包内的渣量降至最低， 目前用于工业生产的挡渣技术有： ( l ）挡渣球。( 2 ）浮动塞挡渣。( 3 ）气动吹气挡渣塞。( 4 ）虹吸出钢口 挡渣。( 5 ）偏心炉底出钢
2.1.2 顶渣改质
钢包顶渣（覆盖渣）主要由转炉出钢过 程中流入钢包的渣和铁合金脱氧产物所 形成的渣层组成，渣的氧化性高，碱度 低。
钢包顶渣改质是当前普遍应用的一种钢 包顶渣调质工艺。
1.炉外精炼概述

1.炉外精炼概述


2 创造良好的冶炼反应的热力学和 动力学条件。
通过各种加热精炼手段补偿精炼过程中的温度 损失，使得需要在高温下的脱硫等反应得以顺利进 行。 炼钢过程中的各种冶金反应，多数是在高温下 进行的多相反应，通常化学反应本身进行较快，而 反应物传递到反应界面和生成物脱离反应界面较慢， 成为限制冶金反应速率的因素。通过搅拌、喷吹等 手段提高浓度梯度，增大反应界面，使各种冶金反 应得以顺利进行。
五 炉外精炼的手段

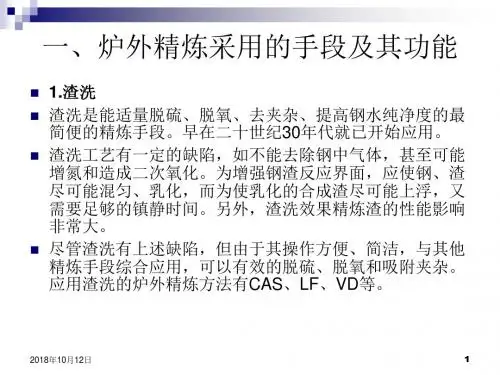

目前炉外精炼的手段有渣洗、真空、搅拌、喷吹和加热 五种。采用一种或几种不同手段的不同组合，就形成了某 一种精炼方法。 1 渣洗：获得洁净钢液并能适当进行脱氧、脱硫和去除 夹杂物的最简便的精炼手段。它是将事先配好的合成渣倒 入钢包内，借出钢时钢流的冲击作用，使钢液与合成渣混 合，从而完成脱氧、脱硫和去除夹杂等精炼任务。 2 真空：将钢液置于真空室内，由于真空作用使反应向 生成气相方向移动，达到脱气、脱氧、脱碳等目的。 3 搅拌：通过搅拌扩大反应界面，加速反应物质的传递 过程，提高反应速度。分为吹气搅拌和电磁搅拌。 4 加热：调节钢液温度的一项重要手段，使炼钢与连铸 更好地衔接。分为电弧加热法和化学加热法。 5 喷吹：用气体作载体将反应剂加入金属液内的一种手 段。喷吹的冶金功能取决于精炼剂的各类，它能完成不同 程度的脱硫、脱氧、合金化和控制夹杂物形态等精炼任务。
钢水炉外精炼概述
一 炉外精炼的产生原因
1 普通炼钢炉（转炉、电炉）冶炼出来 的钢液难以满足对钢的质量（如钢的纯净度 等）越来越高的要求。 2 为了提高生产率，缩短冶炼时间，把 炼钢的一部分任务移到炉外完成。 3 连铸技术的发展，对钢液的成分、温 度和气体的含量等也提出了严格的要求。
二 炉外精炼的概念
3 炉外精炼在炼钢生产中的重要地 位和作用
关于精炼过程中合成渣行为的探讨

关于精炼过程中合成渣行为的探讨

关于精炼过程中合成渣行为的探讨本钢马春生随着科学技术的进步和炼钢工艺的发展，炉外精炼已经成为提高钢的纯净度、改善钢质量的必不可少的工艺手段。

而在炉外精炼的工艺过程中主要的化学反应和工艺目的大多数都是通过各种合成渣来实现。

对应于不同的工艺、不同的品种要求，应该选择不同的合成渣。

因此，对于炉渣，特别是精炼过程中使用的合成渣的研究、开发和应用越来越受到人们的重视。

本文将对各种合成渣的作用，选择及精炼过程中的物理化学行为进行初步的探讨。

1 渣洗用合成渣（即精炼渣）所谓的渣洗就是通过机械的方法让合成渣与钢水充分搅拌、混合，创造良好的渣、钢之间进行化学反应的动力学条件，从而实现诸如脱硫、脱磷、脱氧等工艺目的。

1.1 合成渣的制作方法其制作方法大致可以分为如下种类：1.1.1 机械混合型将各种原料破碎成一定粒度，按照要求的比例配制，并通过机械方法混匀。

这种渣料的制作工艺简单、成本低廉，但是直接加入钢液里时熔点高、热量损失大、反应速度慢。

另一种机械混合型是将各种原材料制成<1mm的粉状，再按一定的比例混匀，加入一定量的结合剂制成小球状，并通过烘干去掉水份加入钢中。

，这种渣料的原料布局比例均匀，比颗粒混合型制作工艺复杂，成本较高。

直接加入钢液时熔点稍低、熔速稍快，由于钢、渣之间接触面较大，故反应速度较快。

1.1.2熔化炉予熔型将原料按一定配比通过小冲天炉（化渣炉）利用焦炭作为热源进行熔化，经水淬、干燥后按需要投入钢水中。

这种渣料，经过预熔已经形成多元相，其成份比较接近设计目标，而且熔点较低，在钢液中溶化速度快，反应迅速。

但是由于焦炭经燃烧后的灰份绝大部份是SiO2，加之炉膛耐火材料的熔损，最终成份很难达到理想状态。

特别是生产低SiO2、低C含量的渣料时，采用该方法生产是难以实现的。

1.1.3 电弧炉预熔渣利用电弧炉将原料加热熔化成熔融状态。

一种是现场有电弧炉的时候可直接将熔融状态的渣料直接用钢水冲混。

一种是现场没有电弧炉的时候将熔融渣料冷却、破碎、干燥后投入到钢包内用钢水冲洗。

炉外精炼各种方法

炉外精炼各种方法

40－70mБайду номын сангаас，扒渣时间<3min。 • 扒渣完毕LF钢包入VD处理工位，接通氩气，调
节流量50－80NL/min，同时测温、取样，加入 硅石2 kg/mm，调整炉渣碱度R=1 .2－1 .5。 • 测温、取样后VD加盖密封，抽真空。 • 真空泵启动期间，调整氩气流量保持30 － 40NL/min。
CAS工艺操作过程
RH钢液循环脱气法
• 主要冶炼高质量产品，如轴承钢、LF钢、硅钢、 不锈钢、齿轮钢等。
• 特点:①反应速度快，表观脱碳速度常数kC可达
到3.5min-1。处理周期短，生产效率高，常与转 炉配套使用。②反应效率高，钢水直接在真空室 内进行反应，可生产H≤0.5×10-6，N≤25×10-6， C≤10×10-6的超纯净钢。③可进行吹氧脱碳和二 次燃烧进行热补偿，减少处理温降;④可进行喷粉 脱硫，生产[S]≤5×10-6的超低硫钢。
VD工艺
• 真空保持时间：真空启动后，工作压力达到67 Pa时，保持时间≥15min。
• 真空保持期间调整氩气流量 70NL/min左右，并 通过观察孔观察钢水沸腾情况，及时调整，保持 均匀沸腾。
• 终脱氧后解除真空、开盖、测温，软吹15－ 25min，氩气流量 70-100NL/min左右，控制 渣面微动为宜。
拌,进一步脱碳, 钢液温度达到1670-1750之间. • 6.加合金,微调成分,加铝吹氩搅拌几分 后,破真空浇铸.
AOD炉
AOD炉 主要是冶炼高质量的不锈 钢(C<20ppm,S,P<50ppm)使用更廉 价的原料(采用高碳铬代替低碳铬) 60%-70%的不锈钢产量 炉料:废钢,不锈钢返回料,高碳铬 铁,高碳镍铁 吹炼过程就是温度及氩氧比的控制 T=1680 O2:Ar=4:1(3:1)C下降为0.2% T=1700 O2:Ar=2;1 C下降为0.1% T=1730 O2:Ar=1;2 C下降为0.02% T=1750 O2:Ar=1:3 C下降为0.001%
钢的炉外精炼

钢的炉外精炼


但是基本上都是CaO-Al O 渣系，其中CaO含量大 都波动在45％－46％的范围，而Al O 的变动范围 较宽。
2 3 2 3
渣洗合成渣的选择
1）成分。为了取得最佳的精炼效果，要求合成 渣具备相应的物理化学性质，而炉渣成分是 炉渣物理化学性质的决定性因素。
2）熔点。在钢包内用合成渣精炼钢液时，一般 都应用液态渣，因此渣的熔点应当低于被渣 洗钢液的熔点。
●
●
●
●
〇
〇
〇
●
●
主要精炼装置的工艺目标
工艺
LF/VD AOD VOD ASEA-SKF VAD DH RH VD LF WF RH-OB/PB RH-KTB RH-MFB CaO粉 铝氧化 铝氧化 铝氧化 ● ● ● ● ● ● 〇 〇 电热 CaO CaO CaO主要辅助原料CaO升温方法
脱气 电热 吹氧 铝热 电热 电热 ● ● ● ● ● ● ● C 〇 ● ● 〇 〇 〇 P 〇
电磁搅拌——利用电磁感应的原理使钢液产生运动。要使钢
液能够产生电磁感应，靠近电磁感应搅拌线圈的部分钢包壳 应由奥氏体不锈钢制造。 五十年代以来，一些大吨位的电弧炉采用了电磁搅拌，以促 进诸如脱硫、脱氧等精炼反应的进行，保证熔池内温度及成 分的均匀。各种炉外精炼方法中，SKF采用了电磁搅拌，美 国的ISLD也采用了电磁搅拌。 电磁搅拌主要有以下作用： （1）均匀钢包温度和成分； （2）加速金属与熔渣之间的反应； （3）在搅拌处理过程中，Al、C、Mn含量可以调整到规定范围； （4）该工艺成本低，操作简单，处理时间短，热损失小； （5）电磁搅拌可以将非金属夹杂分离，提高钢液洁净度。
3）流动性。用作渣洗的合成渣，要求有较好的流动 性，这样增大渣钢接触界面。
炉外精炼

炉外精炼

炉外精炼炉外精炼是把转炉、电炉中所炼的钢水移到另一个容器中(主要是钢包) 进行精炼的过程。

也叫“二次炼钢”或钢包精炼。

炉外精炼把传统炼钢分为两步：(1)初炼：在氧化性气氛下进行炉料的熔化、脱磷、脱碳和主合金化。

(2)精炼：在真空、惰性气氛或可控气氛下进行脱氧、脱硫、去除夹杂、夹杂物变性、微调成分、控制钢水温度等。

目前，炉外精炼设备已成为连铸过程不可缺少的手段。

在炼钢生产中，采用转炉(电炉)一炉外精炼一连铸已成为目前钢厂通常采用的工艺流程。

;炉外精炼可分为真空、非真空和其他：<;/P>(1)真空精炼法真空吹氩法(Finkl法和Gazid法，美国、法国1958-1963年开发)真空电磁搅拌去气法(ISID法，美国1962年开发)钢包精炼炉法(ASEA-SKF法，瑞典1965年开发)真空电弧加热精炼法(Finkl-VAD法，美国1962年开发)埋弧加热钢包精炼法(L-F法，日本1971年开发)真空吹氧脱碳精炼法(VOD法，西德1965年开发)强搅拌真空吹氧脱碳精炼法(SSVOD法，日本1977年开发)转炉真空吹氧脱碳法(VODK法，西德1976年开发)(2)非真空精炼法氩氧炉脱碳精炼法(AOD法，美国1968年开发)气氧炉脱碳精炼法(CLU法，法国和瑞典1973年开发) 钢包吹氩法(GA IAL法，加拿大1950年开发)密封吹氩法(SAB法，日本1965年开发)带盖钢包吹氩法(CAB法，日本1965年开发)(3)其他精炼法法国钢铁研究法(IRSID法，法国1963年开发)蒂森法(TN法，西德1974年开发)<;o:p>氏兰法(SL喷粉法，瑞典1976年开发)弹丸发射法(ABS法，日本1973年开发)喂丝加添法(WF法，日本1967年开发)合成渣洗法(RERRIN法，法国1933年开发)同炉渣洗法。

炼钢原理---8-2 合成渣洗

炼钢原理---8-2 合成渣洗


下页
3 合成渣洗的精炼作用
（4）夹杂物的去除
1）一方面钢液内的夹杂物与乳化渣滴碰 撞，被渣滴吸附、同化而随渣滴上浮排 除。 2）另一方面促进了二次脱氧反应产物的 排出，从而使钢中的夹杂减少。
下页
3 合成渣洗的精炼作用
（2）合成渣对钢中脱氧元素脱氧能力的影响
1）硅脱氧 用硅脱氧的反应式为：
[Si]+2[O]=(SiO2)
当温度降低时，硅的脱氧能力明显增强。
2）铝脱氧 用Al脱氧的反应式为 2[Al] 3[O] (Al2O3)
反应的平衡常数
K Al

a2Al a[3O] a Al2O3
返回
3 合成渣洗的精炼作用
合成渣洗工艺： 按要求的成分、温度、 渣量先倒入钢包内，然后吊到电弧炉 或转炉出钢位置，靠出钢钢流的冲击 使合成渣乳化，渣和钢充分接触混合， 然后乳化的渣滴上浮至钢液面，完成 钢液的脱硫，脱氧、去除非金属夹杂 等精炼任务。
下页
3 合成渣洗的精炼作用
（1）合成渣的乳化和上浮 倒入钢包内的合成渣在钢流的冲击下， 被分裂成细小的渣滴并弥散于钢液中， 粒径越小，与钢液接触的表面积越大， 渣洗作用越强。乳化的渣滴随钢流紊乱 搅动的同时不断碰撞合并长大上浮。
下页
2 合成渣的性质 （3）合成渣的流动性

合成渣要求有较好的流动性，流动性是影响渣在钢液中的乳化 程度的重要因素。 组试有成验人为是研：在究5粘8了％度AC等la2于OO3、0、.32CP0aa％F•s2S不和iO变N2、a的2A1情0lF％况6对M下白g进O渣、行粘5的%度，A的1发2影O现3响、渣。7的％白熔C渣a点F的2。 随(CaO)和(CaO+MgO)含量的增加而提高。为了使渣的熔点小于 1C5a0O0时℃，，渣必的须熔使点(C会aO急＋剧M降gO低)≤。63因％此。，用对A于12O炉3或外N精a炼2A，lF6推代荐替采 用下述成分的合成渣，50％～55％CaO；6％～10％MgO；15 ％Ca～F22三0％组S元iO的2；总8量％控～制15在％3A5～12O403；％5之.0间％。Ca。F2。其中SiO2、Al2O3、
LF精炼全解析

LF精炼全解析

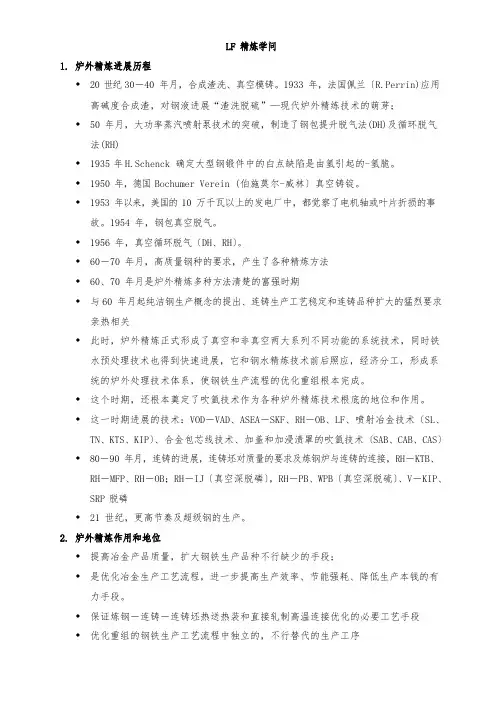

这一时期进展的技术：VOD－VAD、ASEA－SKF、RH－OB、LF、喷射冶金技术〔SL、TN、KTS、KIP〕、合金包芯线技术、加盖和加浸渍罩的吹氩技术〔SAB、CAB、CAS〕
80－90年月，连铸的进展，连铸坯对质量的要求及炼钢炉与连铸的连接，RH－KTB、
RH－MFP、RH－OB；RH－IJ〔真空深脱磷〕，RH－PB、WPB〔真空深脱硫〕、V－KIP、SRP脱磷
精炼钢包合金熔化的条件较差，因此不宜参加块状较大的合金，一般掌握在10mm-30mm。
为了确保合金元素有较稳定的回收率。加合金前钢包中的渣应脱氧良好，渣应呈白色
为好。
加合金毕要连续保持炉渣良好的复原性，在渣面要适量补加粉状脱氧剂。
全部合金加毕到开头软吹必需有足够的时间使合金充分熔化。
参加较多数量的合金必需考虑合金熔化吸热造成的钢液温度下降，及足够的温度弥补。
渣量按钢包涵量确定:一般掌握钢渣比为1.5～2.5％，大容量钢包取下限，小容量钢包取中下限(结合脱硫要求)。
④渣成分掌握
(1)碱度一般掌握2～4，碱度过高造成熔点过高易结壳影响钢渣反响，碱度过低造成
对包衬侵蚀，一般可适当提高渣中A1O含量。
23
(2)精炼过程包中渣的氧化铁掌握≤1.0％，通过渣面参加C、Fe—Si粉、铝粒等脱氧剂掌握。
在参加合金时要考虑合金中除主元素外的其它元素对钢液成分的影响。如参加高碳
铬、高碳锰要计算增碳量，喂Ca-Si丝时考虑增硅量，喂Fe-Ti丝时要考虑A1、Si增量喂A1丝时留意有增硅的可能性。
4.3
各种合金参加量的计算计算公式
铁合金:合金参加量(公斤)＝(掌握成分％分析成分％〕钢水量〔公斤〕
回收率％铁合金中元素含量％
喂丝: 喂丝长度＝喂丝总量／单位重量〔Si含量〕

炉外精炼基础理论

冶金概论 ------炉外精炼
1
主要内容
一.概 述 二.RH、LF及VD法简介
2
一、概 述
1.炉外精炼的概念和目的 2.炉外精炼的发展 3.炉外精炼的分类 4.炉外精炼的共同特点
3
1.炉外精炼的概念及目的
概念：
炉外精炼就是将转炉（或电炉）中初炼的钢 水移到另一反应器中进行精炼的过程，也称二次 精炼。
14
②钢 包 车
功 能：
用钢包车将炼钢 车间的钢水送到浇注 工段；
沿铺设的宽轨铁 路线运行，是自行台 车，有两套直流电机 驱动的运行机构。
15
4）RH过程生产工艺原理
当真空室抽真空后，插入管 插入钢液中，Ar经钢液加热膨胀， 形成向上流动的气泡，使上升管 内的钢液随之上升进入真空室。 气泡在真空室下突然膨胀，使钢 液溅成极细微粒呈喷泉状，增加 了钢液与真空接触面积，使钢液 充分脱气。
18
2.埋弧加热桶炉法（LF法）
1) LF概述 2) LF生产模拟 3) LF工艺原理 4) LF生产工艺 5) LF相关设备
19
1) LF概述
LF是日本大同制钢公司于1971年开发， 特点是将电弧炉炼钢还原期任务移到专用 的钢包内进行。在利用电弧加热钢水的同 时，向钢液内吹入惰性气体（Ar），以实 现在非氧化性气氛下精炼，从而达到钢液 脱硫、脱氧、去气、去夹杂物的效果。经 LF 处 理 的 钢 水 ， 钢 中 [O]10-30ppm 、 [N]20ppm、[H]1.5-2.5ppm。
4
2.炉外精炼的发展
• 20世纪30年代 • 20世纪40年代 • 20世纪50年代 • 20世纪60,70年代 • 20世纪80年代
多的R（理包HD有（种精-HO循C形炼）BA环使渣高式）大泵真炉,S在钢理合在V,真发钢用C进,,问抽空；金低水O提真A空真展水高行D微S世速法真进升空处-空，质碱O调脱理真,蒸 用吹空行、B广脱D量及度S）（空H氩度脱泛汽 于温气；以合V,R、L处脱应度下气基A喷 钢HF成提D理，处用氧R钢对处础射 水H上、，

炉外精炼

炉外精炼：所谓炉外精炼就是按传统工艺，将在常规炼钢炉中完成的精炼任务，如去除杂质（包括不需要的元素、气体和夹杂），成分和温度的调整和均匀化等任务，部分或全部地移到钢包或其他容器中进行铁水预处理：铁水在进入炼钢炉进行冶炼前，为除去某种有害成分或回收某种有益成分的处理过程渣洗：最早出现的炉外精炼方法要算用合成渣来处理钢液，即为渣洗真空度：真空处理中，真空室内可以达到并且保持的最低压力示循环因数：循环因数c即循环次数，是处理过程中通过真空室的总钢液量与处理容量Q之比。

可用下式表示c=ω﹡t∕Q 式中ω—循环流量，t∕min t—脱气时间，min1炉外精炼的主要目的和任务是什么？（1）承担精炼原有的部分精炼功能，在最佳的热力学和动力学条件下完成部分炼钢反应，提高单体设备的生产能力（2）均匀钢水，控制钢种成分（3）精确控制钢水温度，适应连珠生产的要求（4）进一步提高钢水的纯净度，适应连铸生产的要求（5）作为炼钢与连铸间的缓冲，提高炼钢车间整体效果2炉外精炼技术具有哪些特点？（1）二次精炼钢液，在不同程度上完成脱碳、脱磷、脱氧、脱硫、去除气体、去除夹杂、调整温度和成分等冶金任务（2）创造良好的冶金反应的动力学条件，如真空、吹氩、脱气、喷粉，增大反应界面面积，应用各种搅拌方式增大传质系数，扩大反应界面等（3）二次精炼设备具有教主功能3炉外精炼对精炼手段有哪些？对精炼手段有哪些要求？基本手段有：渣洗、真空、搅拌、加热、喷吹等五种要求：（1）独立性（2）作用施加可以控制（3）作用能力可以控制（4）精炼手段的作用能力再现性要强（5）便于与其他精炼手段组合（6）操作方便、设备简单、基建投资和运行费用低4合成渣的考虑指标？（1）成分（2）熔点（3）流动性（4）表面张力（5）还原性5渣洗有哪些精炼作用？（1）合成渣的乳化和上浮（2）合成渣中元素脱氧能力的影响（3）扩散脱氧（4）夹杂的去除（5）脱硫6合成渣对钢中脱氧元素有何影响？在渣洗过程中，随着钢液温度的下降，脱氧反应的平衡向脱氧方向移动，同时出港过程中钢液的二次氧化使溶解在钢液中的氧量增加，所以钢中的合金元素与钢中的氧继续反应，进行脱氧7简述渣洗夹杂去除原理？渣洗过程中夹杂的去除，主要靠两方面作用：（1）钢中原有的夹杂与乳化液滴碰撞，被渣滴吸附、同化而随渣滴上浮而去除（2）足进了二次反应产物的排出，从而使成品钢中夹杂数量减少8渣洗脱硫影响因素？（1）渣的成分（2）炉渣的流动性9真空脱气时为了降低钢中气体可采取哪些措施？（1）使用干燥的原材料和耐火材料（2）降低与钢液接触的气相中气体的分压（3）在脱气过程中增加钢液的比表面积（4）提高传质系数（5）适当地延长脱气时间（6）利用生成的氮化物被去除以脱氧10从热力学分析脱碳保铬？铬不锈钢的炉外精炼过程中铬氧化产物为Cr2O3，对应的脱氧保铬反应可用以下式表达： 3[C]+（Cr2O3）=3[Cr]+3﹛CO ﹜ΔrG θT=934706---617.22T J/mol反应的平衡常数K θ=α3Cr*P 3co/α3c*αCr 2O 3由于Cr2O3在渣中接近于饱和，所以可取αCr 2O 3=1，得：)/3(3θααK c Pco c r =上式表明，只要熔池温度升高，K θ值增大，就可使平衡碳的活度降低。

炉外精炼英文缩写

炉外精炼英文缩写炉外精炼英文缩写:缩写全称中文解释 AOH aluminium oxygen heating 钢包铝氧加热精炼法 Republic 美国Republic公司真空电磁搅拌脱气法 SAB(CAS) CAB= capped argon bubbling 密封氩气搅拌法SAB=scald argon bubbling 又称为CAS法即Composition adjustmeng-by scalded argon bubblingSLD shift ladle degassing 倒包真空脱气法VD=wacuum degassingTD tap degassing 出钢过程真空脱气法 ABS aluminum bullet shooting 钢包射铝弹脱氧法 AP AP (Arc Process) —有电弧加热的炉外精炼电弧加热法AP (Argon Process) —底吹氩上喷合成渣精炼处理APV Arc Process Vacuum 真空电弧加热法 AIS argon and induction stirring 吹氩加感应搅拌法 AOD-CB Argon Oxygen Decarbon Converter 转炉氩氧精炼法-Counter BlowingAOD argon oxygen decarburization 氩氧脱碳法，氩氧精炼法 ASEA-SKF ASEA-SKF 两家瑞典公司名字瑞典开发的钢包精炼炉 BV Bochumer Verein stream degassing ;ladle - to - ladle and ladle 真空浇铸法- to - mould and tap degassing variants) ———Bochumer verein 钢流脱气,有钢包至钢包、钢包至钢锭模和出钢脱气等多种形式CAB CAB (Capped Argon Bubbling secondary treatment 钢包吹氩喷粉脱process) ———“加盖”吹氩二次精炼处理法硫法CAB (Calcium Argon Behandlung ladle treatment) ———钢包吹氩加钙脱硫处理法CAB capped argon bubbling in ladle 钢包密封吹氩搅拌法 CAS CAS-Composition adjustment 钢包密封吹氩、调by sealed argon bubbling 整成分精炼法 CAS-OB CAS-OB (Composition adjustment by 钢包吹氧、吹氩、sealed argon bubbling - oxygen blowing) 成分微调精炼法 CLU Creusot–Loire Uddeholm 蒸汽、氧气混合精炼法 DH Dortmund-Horder 真空提升脱气法WF feed wire method 喂丝法 Finkle Finkl (A?Finkl &Sons Co) ———阿?芬克尔父子公司真空钢包吹氩精开发的真空室钢包吹氩脱气法炼法 GRAF GRAF=gas refining arc furnace 带有吹氩、喷粉、电弧加热的精炼法GRAF (Gas2Refining Arc Furnace for intensified gasinjection(Daido) ) ———强化气体喷吹的供气精炼电弧炉(大同钢公司)ISLD Injectall side injection device(Hinckley-ISID) 真空感应搅拌钢ISLD=induction stirring ladle degassing 包脱气法 IP Injection process in ladle 钢包喷粉处理法 IRSID Institute de recherches de la siderugie injection device 法国开发的钢包喷粉精炼法 LF Ladle Furnace 具有加热和搅拌功能的钢包精炼法 LFV ladle furnace vacuum degassing 带真空的LF炉 RH Rheinstahl-Heraeus 真空循环脱气法RH=Ruhrstahl HearaeusRH-OB Ruhrstahl-Heraeus Blowwing Degassing RH加吹氧脱碳法 SL scandinavian lancers 喷粉钢包精炼法 SS-VOD strong stirring VOD 强搅拌的真空吹氧脱碳精炼法 TN Thyssen-Niederrhein 喷粉钢包精炼法 VAD Vacuum Arc Degassing 真空、搅拌、电弧加热精炼法 VHD vacuum arc degassing 加热型真空脱气法 VC Vacuum Casting 真空浇铸脱气法 VD Vacuum Degassing 具有真空和搅拌功能的钢包精炼法 VOD vacuum oxygen decarburization process 真空吹氧脱碳法 VSR Vacuum Slag Refining 真空渣洗精炼法 PM 脉冲搅拌法pulsating mixing process 真空脉动脱气精炼法。

炉外精炼发展史


谢谢观赏 谢谢观赏
二组制作
Make Presentation much 白翼 组长：王星 more fun 组员：王帅 刑博文 郑义波 张瑶
WPS Office
@WPS官方微博 @kingsoftwps
我国炉外精炼的发展
我国早在20世纪50年代末,60年代中期就在炼钢生 产中采用高碱度合成渣在出钢过程中脱硫冶炼轴 承钢、钢包静态脱气等初步精炼技术,但没有精炼 的装备。60年代中期至70年代有些特钢企业(大冶、 武钢等)引进一批真空精炼设备。80年代我国自行 研制开发的精炼设备逐渐投入使用(如LF炉、喷粉、 搅拌设备),黑龙江省冶金研究所等单位联合研制 开发了喂线机、包芯线机和合金芯线,完善了炉外 精炼技术的辅助技术。现在这项技术已经非常成 熟,以炉外精炼技术为核心的“三位一体”短流程 工艺广泛应用于国内各钢铁企业,取得了很好的效 果。
20世纪3040年代合成渣洗真空模铸50年代大功率蒸汽喷射泵技术的突破发明了钢包提升脱气法dh及循环脱气法rh6070年代高质量钢种的要求产生了各种精炼方法8090年代连铸的发展连铸坯对质量的要求及炼钢炉与连铸的衔接21世纪更高节奏及超级钢的生产
炉外精炼发展史ຫໍສະໝຸດ 发展轨迹20世纪30－40年代，合成渣洗、 20世纪30－40年代，合成渣洗、真空模铸 世纪30 年代 50年代 大功率蒸汽喷射泵技术的突破， 年代， 50年代，大功率蒸汽喷射泵技术的突破，发明了 钢包提升脱气法(DH)及循环脱气法(RH) (DH)及循环脱气法 钢包提升脱气法(DH)及循环脱气法(RH) 60－70年代 高质量钢种的要求， 年代， 60－70年代，高质量钢种的要求，产生了各种精 炼方法 80－90年代 连铸的发展， 年代， 80－90年代，连铸的发展，连铸坯对质量的要求 及炼钢炉与连铸的衔接 21世纪 更高节奏及超级钢的生产。 世纪， 21世纪，更高节奏及超级钢的生产。

炉外精炼基础知识

一、理论基础所谓炉外精炼，就是将在转炉或电炉内初炼的钢液倒入钢包或专用容器内进行脱氧、脱硫、脱碳、去气、去除非金属夹杂物和调整钢液成分及温度以达到进一步冶炼目的的炼钢工艺，即将在常规炼钢炉中完成的精炼任务，如去除杂质(包括不需要的元素、气体和夹杂)、调整和均匀成分和温度的任务，部分或全部地移到钢包或其他容器中进行，变一步炼钢法为二步炼钢，即把传统的炼钢过程分为初炼和精炼两步进行。

国外也称之为二次精炼(Secondary Refining)、二次炼钢(Secondary steelmaking)、钢包冶金(Ladle Metallurgy)。

炉外精炼可以完成下列任务：①降低钢中氧、硫、氢、氮和非金属夹杂物含量，改变夹杂物形态，以提高钢的纯净度，改善钢的性能。

②深脱碳，满足低碳或超低碳钢的要求。

③微调合金成分，使其分布均匀，降低合金的消耗，以提高合金收得率。

④调整钢水温度到浇注所要求的范围内，减小包内钢水的温度梯度。

①渣洗：将事先配好(在专门炼渣炉中熔炼)的合成渣倒入钢包内，借出钢时钢流的冲击作用，使钢液与合成渣充分混合，从而完成脱氧、脱硫和去除夹杂等精炼任务。

合成渣洗的主要目的是降低钢中的氧、硫和非金属夹杂物含量，可以把W[O]降到0.002%、W[S]降至0.005%。

1．工艺流程：渣料加入钢包底→挡渣出钢→吹氩、喂线→浇铸2．加入量：控制在0.3~0.5%即可保证一定的脱硫率且不会因合成渣的大量加入而使出钢温降增大，确保浇铸顺利。

3．操作要求：（1）合成渣应预热以充分去除渣中水分；（2）采用挡渣出钢技术，做到少下渣或不下渣；（3）做到红包出钢且钢包干净，无残钢残渣；（4）出钢后进行吹氩处理。

4.合成渣冶金效果：(1)脱硫脱硫反应式：[S]+（CaO）=[O]+（CaS）平衡常数K= [O](CaS)/ [S] (CaO)由于合成渣中有较高的CaO，出钢过程深度脱氧，挡渣出钢，出钢过程吹氩充分搅拌，有利于上式反应的进行，因而有较好的脱硫效果，脱硫率可达20~30%。

ch7 炉外精炼


18
7.3.2 钢包吹氩精炼法
• CAS法优点：

均匀钢水成分和温度，且控制快速、准确，操作方 便；


提高合金收得率，且稳定；
净化钢液，去除夹杂物，连铸坯质量提高； 基建、设备投资少，操作费用低。
19
7.3.2 钢包吹氩精炼法
（2）CAS-OB
• 为了解决钢水升温的问题，日本又在CAS上增设顶吹吹 氧枪和加铝丸设备，通过溶入钢水内的铝氧化发热，实 现钢水升温，通常称为CAS-OB工艺。 • CAS-OB工艺的工作原理是在一个密闭、惰性、无渣的 环境下，通过铝的氧化反应放热使钢水升温，并在此惰 性气氛下加入合金。
30
7.3.4 RH
7.3.4 RH • 1959年西德Ruhrstahl和Heraeus公司共同开发了真空 循环脱气法(RH)，开发的主要目的：钢水脱氢，防止钢 中白点。 • RH法又称真空循环脱气法。其基本工艺原理是利用气泡 将钢水不断地提升到真空室内进行脱气、脱碳等反应， 然后回流到钢包中。 • 因此，RH处理不要求特定的钢包净空高度，反应速度也 不受钢包净空高度的限制。
13
7.3.2 钢包吹氩精炼法
7.3.2 钢包吹氩精炼法 • 钢包内喷吹惰性气体(Ar气)搅拌工艺(底吹或顶吹法)，又 称“钢包吹氩”技术是最普通也是最简单的炉外处理工 艺。 • 其主要冶金功能是均匀钢水成分、温度、促进夹杂物上 浮。 • 通常钢包吹氩的气体搅拌强度为0.003～0.01Nm3/t· min。
14
7.3.2 钢包吹氩精炼法
• 钢包吹氩的作用：

调温：主要是冷却钢液。对于开浇温度有比较严格 要求的钢种或浇注方法，用吹氩的办法将钢液温度 降低到规定的要求。 混匀：在钢包底部适当位置安放气体喷入口，可使 钢包中的钢液产生环流，用控制气体流量的方法来 控制钢液的搅拌强度。实践证明，这种搅拌方法可 促使钢液的成分和温度迅速地趋于均匀。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2.2.1.2 熔点 在钢包内用合成渣精炼钢液时，一般都应 用液态渣，因此合成渣的熔点应当低于 被渣洗钢液的熔点。 钢的熔点可按下式近似地计算。 Tf=1538－Σ ∆Tj[j％] 各种合成渣的熔点可根据合成渣的成分， 利用相应的相图来确定。
2.2.1.3 流动性 合成渣要求有较好的流动性，流动性是影 响渣在钢液中的乳化程度的重要因素之 一。在炼钢温度下(混冲时钢液温度一般 都大于1600℃，合成渣的温度可按要求 在炼渣炉中调整控制，一般也都在 1650℃以上)，其粘度小于0.2Pa•s。
2 炉外精炼的理论与技术基础
2.1 顶渣控制
本节课内容

顶渣控制 渣洗的概念 合成渣的物理化学性能 渣洗的精炼作用 合成渣洗的优缺点（补充）Βιβλιοθήκη 2.1 顶渣控制
2.1.1 挡渣技术 在出钢过程后期，当炉内钢水降低至一 定深度时，出钢口上方的钢水内部会产 生漩涡，它能将表面的炉渣抽引至钢包 中。此外，在出钢临近结束时，也会有 炉渣随着钢水流进钢包内，这个过程被 称为出钢带渣或下渣。
2.1.1 挡渣技术

做好出钢时的挡渣操作，尽可能地减少 初炼炉的氧化渣进入钢包内是发挥精炼 渣精炼做用的前提。
2.1.1 挡渣技术
为消除或把带入钢包内的渣量降至最低， 目前用于工业生产的挡渣技术有： ( l ）挡渣球。( 2 ）浮动塞挡渣。( 3 ）气动吹气挡渣塞。( 4 ）虹吸出钢口 挡渣。( 5 ）偏心炉底出钢
2.2.1.4 表面张力 表面张力也是影响渣洗效果的一个较为重要 的参数。当用CaO-Al2O3系合成渣洗一般钢 种时，其表面张力＝700～1200 dyn/cm。 2.2.1.5 还原性 由渣洗完成的精炼任务决定了渣洗所用的熔 渣都是还原性的，渣中(FeO)含量都很低。 一般都低于0.3％。
2.2.2 渣洗的精炼作用
2.1.2 顶渣改质


钢包顶渣（覆盖渣）主要由转炉出钢过 程中流入钢包的渣和铁合金脱氧产物所 形成的渣层组成，渣的氧化性高，碱度 低。 钢包顶渣改质是当前普遍应用的一种钢 包顶渣调质工艺。
2.1.2 顶渣改质

顶渣改质的目的： 1 适当提高覆盖渣的碱度 2 降低覆盖渣的氧化性 3 改善覆盖渣的流动性 4 适当提高夹杂物去除率
2.2.1.2合成渣脱氧 在渣洗过程中，随着钢液温度的下降，脱 氧反应的平衡向脱氧方向移动，有可能 与钢中溶解的氧反应而进行沉淀脱氧。 还有一部分氧通过扩散进入渣中从而使 钢液脱氧。
扩散脱氧 当还原性合成渣与未脱氧(或脱氧不充分) 的钢液接触时，钢中溶解的氧能通过扩 散进入渣中，从而使钢液脱氧。 LO=钢液中的氧 /渣中氧
2.2.1.3 夹杂物的去除 渣洗过程中夹杂物的去除靠两方面的作用 一方面钢液内的夹杂物与乳化渣滴碰撞， 被渣滴吸附、同化而随渣滴上浮排除。 一方面促进了二次脱氧反应产物的排出， 从而使钢中的夹杂减少。
2.2.1.4 合成渣脱硫 在渣洗过程中，钢液中的S与合成渣中的 CaO作用生成CaS而去除。
2.2.1 合成渣的物理化学性能
2.2.1.1成分 为了取得最佳的精炼效果，要求合成渣具备相 应的物理化学性质，而炉渣的成分是炉渣物 理化学性质的决定性因素。合成渣主要有 CaO-Al2O3系，CaO-SiO2-Al2O3系，CaO-SiO2CaF2系等。其中CaO含量大都波动在45％ ～ 60％的范围，MgO波动在6～10%, Al2O3波动 在12～16%。SiO2波动在16～20%。
2.1.2 顶渣改质
顶渣改质的方法：主要是在转炉出钢过 程中向钢包内加入改质剂（或称脱硫剂 、脱氧剂）。 顶渣改质剂的种类：通常采用CaO-CaF2 、CaO-Al2O3-Al、 CaO-CaC2-CaF2

2.2 渣洗

合成渣洗：由炼钢炉初炼的钢水再在钢 包内通过钢液对合成渣的冲洗进一步提 高钢水质量的一种炉外精炼方法。
常用的合成渣洗工艺流程是在专门的炼渣 炉中冶炼合成渣，按要求的成分、温度、 渣量先倒入钢包内，然后吊到电弧炉或 转炉出钢位置，靠出钢钢流的冲击使合 成渣乳化，渣和钢充分接触混合，然后 乳化的渣滴上浮至钢液面，完成钢液的 脱硫、脱氧、去除非金属夹杂、防止吸 气、减少钢水温度散失等精炼任务。
2.2.2.1 合成渣的乳化和上浮 倒入钢包内的合成渣在钢流的冲击下， 被分裂成细小的渣滴并弥散于钢液中， 粒径越小，与钢液接触的表面积越大， 渣洗作用越强。乳化的渣滴随钢流紊乱 搅动的同时不断碰撞合并长大上浮。
作业

P99 1、 2
碱度R

石灰－粘土渣：
R
(CaO MgO)% Al2O3 % SiO2 %
(CaO MgO)% 2SiO2 % R 石灰－氧化铝渣： Al2O3 %
(CaO 0.7 MgO)% 自熔性化合物： R 0.94SiO2 % 0.18 Al2O3 %

有效氧化钙：
(CaO)u (CaO) 1.4( MgO) 1.86( SiO2 ) 0.55( Al2O3 )

合成渣有液态渣和固态渣，多数为液态渣。 合成渣洗的主要目的是降低钢中的氧，硫 和非金属夹杂物含量，它可以把[O]降至 0.002%、[S]降至0.005%甚至0.003%。

合成渣洗过程：在一个专门容器内(一般 使用电弧炉)熔炼合成渣(液态)，炉渣温 度控制在1680～1750ºC,出钢前将熔炼好 的合成渣倒入钢包内并移至炉下，在出钢 过程中钢液流冲击包内的合成渣，充分搅 拌，钢液与合成渣充分接触，使钢液得到 渣洗。为了使钢渣充分搅拌接触，需大出 钢口、深坑出钢，即钢水有一定的冲击力， 钢流有一定的高度和速度，使钢水尽快出 净。混冲高度一般为3～4米，出钢时间要 短，如10t炉子35～55秒，20t炉子45～50 秒，合成渣用量一般为钢水量的5～6%， 进行渣洗的钢液出钢前应扒除炉渣，然后 再出钢。
合成渣洗的优缺点
有利的方面： 脱硫操作比较简单； 不需要大型设备； 投资省。
不利的方面： 效果不稳定； 不能去除气体，而且当渣料不干燥时还可 能造成吸气，使[H]增加。 不能控制硫化物形态，要想控制硫化物形 态，渣洗后再注入钙线； 温降大 ； 耐火材料的侵蚀。 必须把合成渣加热到液态使用，这样就需 要增加一套专门熔化合成渣的设备，一般 使用电弧炉熔化。
