CD4067 CMOS 单16通道模拟开关

常用模拟开关芯片型号与功能和应用介绍
1.CD4066:
CD4066是一种四路双开关模拟集成电路。

它可以用作高速CMOS开关、模拟信号开关和数字信号开关。

CD4066具有低电平阈值和高通串脉冲响
应等特性，可以通过外部电压来控制其开关状态。

其应用包括模拟开关、
数据路由、模拟选择器和模拟交换等。

2.MAX4617:
MAX4617是一种低电阻四路双开关。

它具有低电阻和低电平失真的特点，可用于模拟交换、模拟多路复用和模拟电流控制等应用。

MAX4617还
具有高速开关时间和广泛的供电电压范围，适用于多种电路设计。

3.ADG601:
ADG601是一种单路、高精度CMOS模拟开关芯片。

它具有低电位失真、低电流和低电压操作的特点，适用于音频信号开关、电量计选择、过程控
制和自动测试设备等应用。

ADG601还具有低串扰和低抖动等特性，可以
提供高品质的信号传输。

这些模拟开关芯片的功能和应用广泛，可以满足不同领域的需求。

它
们在信号传输、数据交换、功率控制和信号处理等方面发挥着重要作用。

无论是工业自动化、通信设备、消费电子产品还是医疗设备，这些模拟开
关芯片都能够提供可靠和精确的信号控制。

因此，选取适合的模拟开关芯
片对于电路设计和系统性能至关重要。

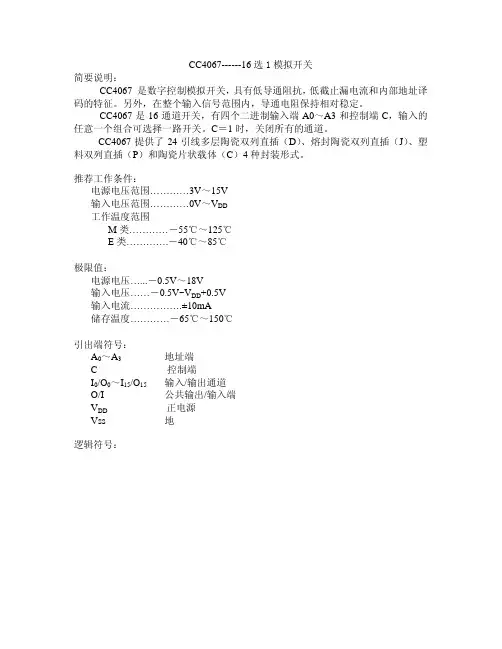

CC4067------16选1模拟开关简要说明：CC4067 是数字控制模拟开关，具有低导通阻抗，低截止漏电流和内部地址译码的特征。

另外，在整个输入信号范围内，导通电阻保持相对稳定。

CC4067是16通道开关，有四个二进制输入端A0～A3和控制端C，输入的任意一个组合可选择一路开关。

C＝1时，关闭所有的通道。

CC4067提供了24引线多层陶瓷双列直插（D）、熔封陶瓷双列直插（J）、塑料双列直插（P）和陶瓷片状载体（C）4种封装形式。

推荐工作条件：电源电压范围…………3V～15V输入电压范围…………0V～V DD工作温度范围M类…………－55℃～125℃E类………….－40℃～85℃极限值：电源电压…...－0.5V～18V输入电压……－0.5V~V DD+0.5V输入电流…………….±10mA储存温度…………－65℃～150℃引出端符号：A0～A3 地址端C 控制端I0/O0～I15/O15输入/输出通道O/I 公共输出/输入端V DD正电源Vss 地逻辑符号：引出端排列（俯视）：逻辑表达式：I I 输入电流（最大）V IN =18V/0V 18 ±0.1±0.1µA t R =t F =20nS;C L =50pFR L =10k Ω t PLHt PHL 传输延迟时间（导通）（最大）A->O/I C->O/I－0 0 0 5.0 10.015.0－650 270 190 nSt R =t F =20nS;C L =50pFRL=300Ωt PLHt PHL 传输延迟时间（截止） （最大）A->O /I C->O/I －0 0 0 5.0 10.015.0－440 180 130 nS控制部分（A0、A1、A2、A3、C） C I 输入电容（最大） A 、C －－ 7.5pF* 峰－峰电压对称值为（V DD-V EE）/2 ** 最坏情况** 两通道的末端逻辑图：。

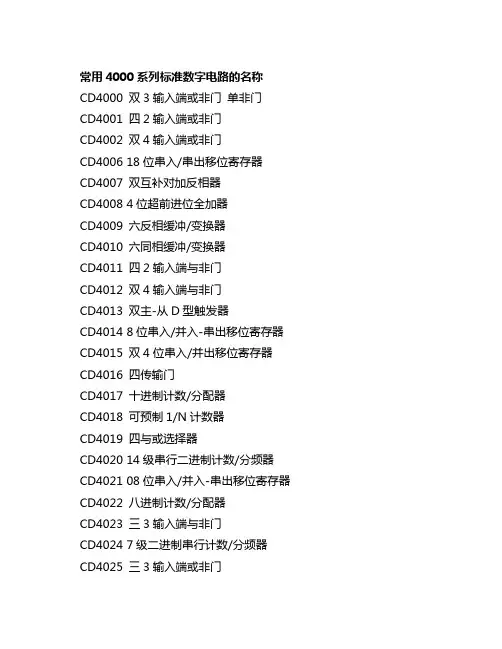

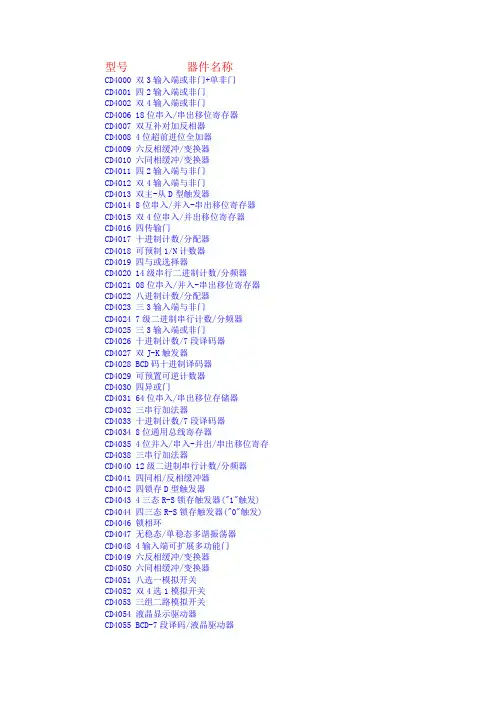

常用4000系列标准数字电路的名称CD4000 双3输入端或非门单非门CD4001 四2输入端或非门CD4002 双4输入端或非门CD4006 18位串入/串出移位寄存器CD4007 双互补对加反相器CD4008 4位超前进位全加器CD4009 六反相缓冲/变换器CD4010 六同相缓冲/变换器CD4011 四2输入端与非门CD4012 双4输入端与非门CD4013 双主-从D型触发器CD4014 8位串入/并入-串出移位寄存器CD4015 双4位串入/并出移位寄存器CD4016 四传输门CD4017 十进制计数/分配器CD4018 可预制1/N计数器CD4019 四与或选择器CD4020 14级串行二进制计数/分频器CD4021 08位串入/并入-串出移位寄存器CD4022 八进制计数/分配器CD4023 三3输入端与非门CD4024 7级二进制串行计数/分频器CD4025 三3输入端或非门CD4026 十进制计数/7段译码器CD4027 双J-K触发器CD4028 BCD码十进制译码器CD4029 可预置可逆计数器CD4030 四异或门CD4031 64位串入/串出移位存储器CD4032 三串行加法器CD4033 十进制计数/7段译码器CD4034 8位通用总线寄存器CD4035 4位并入/串入-并出/串出移位寄存CD4038 三串行加法器CD4040 12级二进制串行计数/分频器CD4041 四同相/反相缓冲器CD4042 四锁存D型触发器CD4043 三态R-S锁存触发器("1"触发) CD4044 四三态R-S锁存触发器("0"触发) CD4046 锁相环CD4047 无稳态/单稳态多谐振荡器CD4048 四输入端可扩展多功能门CD4049 六反相缓冲/变换器CD4050 六同相缓冲/变换器CD4051 八选一模拟开关CD4052 双4选1模拟开关CD4053 三组二路模拟开关CD4054 液晶显示驱动器CD4055 BCD-7段译码/液晶驱动器CD4056 液晶显示驱动器CD4059 “N”分频计数器NSC/TI CD4060 14级二进制串行计数/分频器CD4063 四位数字比较器CD4066 四传输门CD4067 16选1模拟开关CD4068 八输入端与非门/与门CD4069 六反相器CD4070 四异或门CD4071 四2输入端或门CD4072 双4输入端或门CD4073 三3输入端与门CD4075 三3输入端或门CD4076 四D寄存器CD4077 四2输入端异或非门CD4078 8输入端或非门/或门CD4081 四2输入端与门CD4082 双4输入端与门CD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器CD4095 三输入端J-K触发器CD4096 三输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器CD4099 8位可寻址锁存器CD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器CD40107 双2输入端与非缓冲/驱动器CD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动CD40147 10-4线编码器CD40160 可预置BCD加计数器CD40161 可预置4位二进制加计数器CD40162 BCD加法计数器CD40163 4位二进制同步计数器CD40174 六锁存D型触发器CD40175 四D型触发器CD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) CD40193 可预置4位二进制加/减计数器CD40194 4位并入/串入-并出/串出移位寄存CD40195 4位并入/串入-并出/串出移位寄存CD40208 4×4多端口寄存器CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐) CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD22100 4×4×1交叉点开关稳压器固定输出（正电压）稳压器78xx 系列3端稳压器5V 到24V1A78Lxx 系列3端稳压器5V 到24V 0.1A78Mxx 系列3端稳压器5V 到24V 0.5A78Sxx 系列3端稳压器5V 到24V 2A固定输出（负电压）稳压器79xx 系列3端负电压稳压器-5V 到-24V 1A [110kb] 79Lxx 系列3端负电压稳压器-5V 到-24V 0.1A [95kb] 可调输出- 常用稳压器LM117 1.2V... 37V 1.5A 正电压可调稳压器[100kb]LM217 1.2V... 37V 1.5A 正电压可调稳压器[100kb]LM317 1.2V... 37V 1.5A 正电压可调稳压器[100kb]LM137 -1.2V...-37V 1.5A 负电压可调稳压器[246kb] LM237 -1.2V...-37V 1.5A 负电压可调稳压器[246kb]LM337 -1.2V...-37V 1.5A 负电压可调稳压器[246kb] LM138 1.2V --32V 5-安培可调LM338 1.2V -- 32V 5-安培可调LM723 高精度可调[136kb]L200 2 A / 2.85 to 36 V.可调[166KB]TTL 逻辑电路[LS - HC 或HCT 系列]74LS00 Quad 2-Input 与非门[60kb]74LS04 Hex 反相器74LS08 Quad 2 input 与门74LS10 Triple 3-Input 与非门[47kb]74LS13 SCHMITT TRIGGERS 双门/HEX 反相器[46kb] 74LS14 SCHMITT TRIGGERS 双门/HEX 反相器[46kb] 74LS27 TRIPLE 3-INPUT NOR 门[37kb]74LS30 8-Input 与非门[46kb]74LS32 Quad 2 input OR74LS42 ONE-OF-TEN DECODER [58kb]74LS45 BCD to Decimal Decoders/Drivers [45kb]74LS47 BCD to 7 seg decoder/driver74LS90 Decade 与门Binary 记数器74LS92 Divide by 12 记数器74LS93Binary 记数器74LS121Monostable multivibrator [305kb]74LS1544-Line to 16-Line Decoder/Demultiplexer [53kb]74LS192BCD up / down 记数器[492kb]74LS1934 bit binary up / down 记数器[492kb]74HC2373-to-8 line decoder/demultiplexer with address latches [69kb] 74LS3743-STATE Octal D-Type Transparent Latches 与门Edge-Triggered Flip-Flops [180kb]74LS390双DECADE 记数器双4-STAGE BINARY 记数器[72kb] CMOS 逻辑电路4001 Quad 2-input NOR 门4002 双4-input NOR 门4007 双Complementary Pair 与门反相器4011 Quad 2-Input NOR Buffered4013 双D-Type Flip-Flop4016 Quad Analog Switch/Quad Multiplexer [127kb]4017 Decade 记数器/Divider4022 Divide-by-8 记数器/Divider with 8 Decoded Outputs [95kb]4023 Triple 3-input 与非门4025 Triple 3-input NOR 门4026 DEC. COUN./DIVIDER WITH DECODED 7-SEG. DISPLAY OUTPUTS4028 BCD to Decimal Decoder [216kb]4029 Binary/Decade Up/Down 记数器[165kb]4040 12-Stage Ripple-Carry Binary4046 Phase-Locked Loop [185kb]4051 Single 8-Channel Analog4052 Differential 4-Channel Analog4053 Triple 2-Channel Multipl/Demul4054 显示驱动4055 显示驱动4056 显示驱动4060 14-Stage Ripple-Carry Binary C4066 Quad Bilateral Switch MC4066模拟开关4067 Cmos Analog Multiplexer / Demultiplexer [266kb] 4068 8-input 与非门4069 Hex 反相器4071 Quad 2-input OR 门4072 双4-input OR 门4075 Triple 3-input OR 门4081 Quad 2-Input 与门门4082 双4-input 与门门4093 Quad 2-Input Schm.Trigger4511 BCD-to-7-Segment Latch Decade Driver4518 双BCD 记数器[67kb]4583 双Schmitt Trigger [225kb]4584 Hex Schmitt trigger [91kb]晶体管小功率管2N930 NPN LOW POWER 硅晶体管[53kb]2N1613 NPN - 音频output ,Video, Driver [NTE128][28KB]2N2222A NPN General Purpose Amplifier [161KB]2N3439 NPN 硅PLANAR EPITAXIAL HIGH VOLTAGE 晶体管[54kb]2N3440 NPN 硅PLANAR EPITAXIAL HIGH VOLTAGE 晶体管[54kb]2N3904 NPN2N3906 PNP2N5401 PNP 晶体管[68kb]2N5415 PNP 硅晶体管[67kb]2N5416 PNP 硅晶体管[67kb]2N5550 NPN 硅晶体管[69kb]2N5551 NPN 硅晶体管[69kb]2N6515 High Voltage-General Porpose amplifier [NTE] [23kb] 2N4921 NPN-中功率管[107kb]2N4922 NPN-中功率管[107kb]2N4923 NPN-中功率管[107kb]AF125 Germanium PNP 晶体管RF朓F Amp, FM Mixer OSC [NTE160][22kb]BC107 NPN-低噪声(Comp.to BC177) [101KB]BC108 NPN-低噪声(Comp.to BC178) [101KB]BC109 NPN-低噪声(Comp.to BC179) [101KB]BC148 NPN - 音频放大,开关[NTE123AP][23KB]BC177 PNP-低噪声(Comp.to BC107) [101KB]BC178 PNP-低噪声(Comp.to BC108) [101KB]BC179 PNP-低噪声(Comp.to BC109) [101KB]BC182 NPN -音频放大、开关(Compl to BC212-BC214)BC183 NPN -音频放大、开关(Compl to BC212-BC214)BC184 NPN -音频放大、开关(Compl to BC212-BC214)BC212 PNP -音频放大、开关(Compl to BC182-BC184) [108KB] BC214 PNP -音频放大、开关(Compl to BC182-BC184) [108KB] BC327 小信号晶体管(PNP) [Compl to BC337-BC338]BC301 NPN 硅planar epitaxial 晶体管[Comp. to BC303] [73kb] BC302 NPN 硅planar epitaxial 晶体管[Comp. to BC304] [73kb] BC303 PNP 硅planar epitaxial 晶体管[Comp. to BC301] [80kb] BC304 PNP 硅planar epitaxial 晶体管[Comp. to BC302] [80kb] BC328 小信号晶体管(PNP) [Compl to BC337-BC338]BC337 小信号晶体管(NPN) [Compl to BC327-BC328]BC338 小信号晶体管(NPN) [Compl to BC327-BC328]BC414 NPN-音频-开关(Comp.to BC416)[NTE123AP][25KB] BC416 PNP-音频-开关(Comp.to BC414)[NTE159][26KB]BC461 PNP High Voltage Amplifier & Driver [NTE189][23kb] BC516 PNP -达林顿管, 大电流(Comp.to BC517)BC517 NPN -达林顿管, 大电流(Comp.to BC516)BC546 NPN-音频-开关(Comp.to BC556) [57KB]BC547 NPN-音频-开关(Comp.to BC557) [57KB]BC548 NPN-音频-开关(Comp.to BC558) [57KB]BC549 NPN-音频-开关(Comp.to BC559) [57KB]BC550 NPN-音频-开关(Comp.to BC560) [57KB]BC556 PNP-音频-开关(Comp.to BC546) [55KB]BC557 PNP-音频-开关(Comp.to BC547) [55KB]BC558 PNP-音频-开关(Comp.to BC548) [55KB]BC559 PNP-音频-开关(Comp.to BC549) [55KB]BC560 PNP-音频-开关(Comp.to BC550) [55KB]BC635 NPN 中功率晶体管[Compl to BC636]BC636 PNP 中功率晶体管[Comp.to BC635 ]BC637 NPN 中功率晶体管[Compl to BC638]BC638 PNP 中功率晶体管[Comp.to BC637 ]BC639 NPN 中功率晶体管[Compl to BC640]BC640 PNP 中功率晶体管[Comp.to BC639 ]BCY70 PNP 晶体管BCY71 PNP 晶体管BCY78 PNP 开关晶体管BCY79 PNP 开关晶体管BCY87 Matched 双NPN 晶体管in a TO-71- SOT31 metal package.BCY88 Matched 双NPN 晶体管in a TO-71- SOT31 metal package.BCY89 Matched 双NPN 晶体管in a TO-71- SOT31 metal package.MPSL01 NPN-高电压、放大MPSL51 PNPMPSA06 NPN-高电压、放大[NTE] [23kb]MPSA42 NPN-硅晶体管高电压、放大[882KB]MPSA43 NPN-硅晶体管高电压、放大(Comp.to MPSA93) [295KB]MPSA56 PNP-音频amplifier. switch [NTE] [25kb]MPSA92 PNP-硅晶体管高电压、放大(Comp.to MPSA43) [73KB] MPSA93 PNP-硅晶体管高电压、放大(Comp.to MPSA43) [73KB] 中、大功率管2N3055 NPN- 功率放大. (Comp. to MJE2955)2N6283 达林顿管, NPN-功率放大.(Comp. to 2N6286) [80K]2N6284 达林顿管, NPN-功率放大.(Comp. to 2N6287) [80K]2N6286 达林顿管, NPN-功率放大.(Comp. to 2N6283) [80K]2N6287 达林顿管, PNP-功率放大.(Comp. to 2N6284) [80K]BD135 NPN- 音频功率放大，开关(Comp.to BD136) [39KB] BD136 PNP- 音频功率放大，开关(Comp.to BD135) [105KB] BD137 NPN- 音频功率放大，开关(Comp.to BD138) [39KB] BD138 PNP- 音频功率放大，开关(Comp.to BD137) [105KB] BD139 NPN- 音频功率放大，开关(Comp.to BD140) [39KB] BD140 PNP- 音频功率放大，开关(Comp.to BD139) [105KB] BD162 NPN 音频功率放大，开关晶体管[NTE152][22kb] BD203 PNP- 音频功率放大，开关(Comp.toBD204)[NTE182][23KB]BD204 PNP- 音频功率放大，开关(Comp.toBD203)[NTE183][23KB]BD241C NPN-3 AMPERE POWER 晶体管80, 100 VOLTS 40 WATTS (Comp.to BD242C)[109kb]BD242C PNP-3 AMPERE POWER 晶体管80, 100 VOLTS 40 WATTS (Comp.to BD241C)[109kb]BD243 NPN Epitaxial 硅晶体管[39kb]BD249 NPN 硅POWER 晶体管[94KB]BD250 PNP 硅POWER 晶体管[94KB]BD375 NPN Epitaxial 硅晶体管(Comp.to BD376) [43KB] BD376 PNP Epitaxial 硅晶体管(Comp.to BD375) [43KB] BD377 NPN Epitaxial 硅晶体管(Comp.to BD378) [43KB] BD378 PNP Epitaxial 硅晶体管(Comp.to BD377) [43KB]BD379 NPN Epitaxial 硅晶体管(Comp.to BD380) [43KB]BD380 PNP Epitaxial 硅晶体管(Comp.to BD379) [43KB]BD543 NPN 硅POWER 晶体管[85KB]BD529 NPN- 高电压放大、驱动(Comp. to BD530)[NTE188][23KB] BD530 PNP- 高电压放大、驱动(Comp. to BD529)[NTE189][23KB] BD533 NPN 硅POWER 晶体管(Comp.to BD534) [45KB]BD534 PNP 硅POWER 晶体管(Comp.to BD533) [45KB]BD535 NPN 硅POWER 晶体管(Comp.to BD536) [45KB]BD536 PNP 硅POWER 晶体管(Comp.to BD535) [45KB]BD537 NPN 硅POWER 晶体管(Comp.to BD538) [45KB]BD538 PNP 硅POWER 晶体管(Comp.to BD537) [45KB]BD677 达林顿管, NPN-功率放大.(Comp. to BD678) [42KB]BD678 达林顿管, PNP-功率放大.(Comp. to BD677) [42KB]BD679 达林顿管, NPN-功率放大.(Comp. to BD680) [42KB]BD680 达林顿管, PNP-功率放大.(Comp. to BD679) [42KB]BD681 达林顿管, NPN-功率放大.(Comp. to BD682) [42KB]BD682 达林顿管, PNP-功率放大.(Comp. to BD681) [42KB]BD591 NPN 音频功率输出、中功率、开关[NTE196] [25KB]BD592 PNP 音频功率输出、中功率、开关[NTE197] [25KB] BDX53C NPN-硅POWER DARLINGTON 晶体管(Comp. to BDX54C) [81KB]BDX54C PNP-硅POWER DARLINGTON 晶体管(Comp. to BDX53C) [81KB]BDW51 NPN 硅power 晶体管[NTE60] [25KB]BU208A 高电压、快速开关NPN 功率晶体管[84KB]BU508A 高电压、快速开关NPN 功率晶体管[84KB]MJ802 NPN-晶体管大功率音频Amplifier (Comp. toMJ4502)[NTE][24kb]MJ2955 PNP- 功率放大. (Comp. to 2N3055)MJ4502 PNP-晶体管大功率音频放大(Comp. toMJ802)[NTE][24kb]MJ15003 NPN- 功率放大. (Comp. to MJ15004) [120KB]MJ15004 PNP- 功率放大. (Comp. to MJ15003) [120KB]MJE340 NPN-中功率晶体管(Comp. to MJE350) [67KB]MJE350 PNP-中功率晶体管(Comp. to MJE340) [70KB]MJE15028 NPN POWER 晶体管(Comp. to MJE15029) [218KB] MJE15029 PNP POWER 晶体管(Comp. to MJE15028) [218KB] MJE15030 NPN POWER 晶体管(Comp. to MJE15031) [218KB] MJE15031 PNP POWER 晶体管(Comp. to MJE15030) [218KB] PMD16K100 达林顿管, NPN-功率放大.(Comp. toPMD17K100)[NTE251][27KB]PMD17K100 达林顿管, PNP-功率放大.(Comp. toPMD16K100)[NTE252][27KB]TIP31 NPN Epitaxial 硅晶体管(Comp. to TIP32) [38KB]TIP32 PNP Epitaxial 硅晶体管(Comp. to TIP31) [38KB]TIP122 NPN EPITAXIAL DARLINGTON 晶体管[62KB]TIP140 NPN 达林顿[复合]功率晶体管(Comp. toTIP145)[218KB] TIP141 NPN 达林顿[复合]功率晶体管（Comp. toTIP146)[218KB]TIP142 NPN 达林顿[复合]功率晶体管(Comp. toTIP147)[218KB] TIP145 PNP 达林顿[复合]功率晶体管(Comp. to TIP140)[218KB] TIP146 PNP 达林顿[复合]功率晶体管(Comp. to TIP141)[218KB] TIP147 PNP 达林顿[复合]功率晶体管(Comp. to TIP142)[218KB] TIP2955 PNP- 功率放大. (Comp. to TIP3055)TIP3055 NPN- 功率放大. (Comp. to TIP2955)Fet 晶体管2N5248 N-Ch, JFet, VHF Amplifier/Mixer [NTE][25KB]2N5457 N-Ch, JFet, 放大器、开关[NTE][21KB]2N5460 P-Ch, JFet, A.F. 放大器[NTE][22KB]BS170 N-Ch, 小信号MOSFET 500 mAmps, 60 Volts [52kb]BF245C N-Channel JFET 硅晶体管AF放大器[97KB]BF256B N朇hannel JFET 硅晶体管AF放大器[NTE133] [20KB] J210 N-通道场效应晶体管J211 N-通道场效应晶体管J212 N-通道场效应晶体管Fet 功率管2SK1530 N-通道MOSFET 电源晶体管[222KB]2SJ201 P-通道MOSFET 电源晶体管[242KB]IRF540 N朇hannel Hexfet Power 晶体管[100kb]IRF9540 P朇hannel Hexfet Power 晶体管[140kb]集成电路（模拟）AD711 高精度、底价格、高速BiFET 运放AD598 载波放大，解调，低通滤波AD698 载波放大，解调，低通滤波NE5521载波放大，解调，低通滤波CA3130 15MHz, BiMOS 运放with MOSFET Input/CMOS Output [506kb]LH0032 Ultra Fast FET-输入单运放[277KB]LF351 Wide B与门width JFET 输入单运放LF411 Low Offset, Low Drift JFET 输入单运放LM108 高精度、单运放[288KB]LM208 高精度、单运放[288KB]LM308 高精度、单运放[288KB]LM833 双音频运放, 低噪音[445KB]LM358 双运放[126kb]LM359 双, 高速, Programmable, Current Mode (Norton) Amplifier[415KB]LM324 QUADRUPLE 运放[105kb]LM391 音频Power Driver [237kb]LM393 双Differential ComparatorNE5532 双音频运放, 低噪音[67KB]NE5534 Single 音频运放, 低噪音[110KB]OP27 低噪音、高精度、高速运放OP37 低噪音、高精度、高速运放TL071 Single JFET-输入运放, 低噪音[267KB]TL072 双JFET-输入运放, 低噪音[267KB]TL074 Quad JFET-输入运放, 低噪音[267KB]TL081 Single JFET-输入运放[369KB]TL082 双JFET-输入运放[369KB]TL084 Quad JFET-输入运放[369KB]TLC271 LinCMOS..PROGRAMMABLE LOW-POWER 运放[1.16MB]TLC272 LinCMOS.... PRECISION 双运放[560KB]TLC274 LinCMOS.... PRECISION QUAD 运放[683KB]MN3004 512 STAGE 低噪音BBD [562kb]IC's 功率放大[模拟]L165 3A POWER 运放(20W) [106KB]LM388 1.5W 音频功率放大[177kb]LM1875 20W 音频功率放大[483kb]TDA1516BQ 24 W BTL or 2 x 12 w 立体声汽车用功率放大器[77KB]TDA1519C 22 W BTL or 2 X 11 W 立体声功率放大[122KB] TDA1563Q 2 x 25 W high efficiency car radio 功率放大[279KB] TDA2002 单声道、功率放大8W [NTE1232][26KB]TDA2005 双功率放大20WTDA2004 10 10W STEREO 立体声汽车用功率放大器[165KB] TDA2030Single 功率放大14W [190KB]STK4036 II 模块电路, AF PO, 双电源50W [69KB]STK4036 XI 模块电路, AF PO, 双电源50W [116KB]STK4038 II AF 功率放大60 WSTK4040 II AF 功率放大70 W [95KB]STK4040 XI AF 功率放大70 W [126KB]STK4042 II AF 功率放大80 W [50KB]STK4042 XI AF 功率放大80 W [332KB]STK4044 II 模块电路, AF 功率放大、单声道100W [67KB]STK4044 II 模块电路, AF 功率放大、单声道100W [192KB]STK4046 XI 模块电路, AF 功率放大、单声道120W [79KB]STK4048 XI 模块电路, AF 功率放大、单声道150W [201KB] STK4050 V 模块电路, AF 功率放大、单声道200W [51KB]显示驱动LM3914 10-Step Dot/Bar显示驱动器, Linear scale [366KB]LM3915 10-Step Dot/Bar显示驱动器, Logarithmic scale [602KB] LM3916 10-Step Dot/Bar显示驱动器[509KB]UAA180 LED driver Light or light spot display operation for max.12 emittingdiodes [88KB]CA3161E BCD to Seven Segment Decoder/Driver [68KB]CA3162E A/D Converter for 3-Digit Display [522KB]ICL7136 3 1/2 Digit LCD, Low Power Display, A/D Converter [406kb]PLL 立体声解码LM1800 PLL Stereo Decoder [NTE743][25KB]CA3090P Stereo Multiplex Decoder (Comp.to NTE789 From NTE)[33KB]MC1310P FM Stereo Demodulator (Comp. to NTE801 From NTE)[20KB]定时-时钟电路555 时钟[111kb]556 双555 [96kb]MN3101 时钟/ 驱动[562kb]XR2206 Monolithic Function Generator [192KB]光电耦合4N25 6-PIN 光电晶体管OPTOCOUPLERS [156KB]4N264N274N284N35 6-PIN 光电晶体管OPTOCOUPLERS [152KB]4N364N37H11A1 OPTICALLY COUPLED ISOLATORSH11A2H11A3SCR - TRIACBTY79-800R 硅Controlled Rectifier 25A[NTE5531][19KB]C106D 硅Controlled Rectifier 4A [52KB]时钟MM5314N Clock Alarm chip from National Semiconductor Html二极管1N4000 系列1 Amp. 硅Rectifier Diodes (1A) [39kb]1N4148 Small-Signal Diode (100mA) [169kb]1N5408 General Purpose Plastic Rectifier (3A) [54kb]IN5236B 7.6V 0.5W Zener Voltage Regulator Diode [84kb]1N5240B 10V 0.5W Zener Voltage Regulator Diode [84kb]1N5252B 24V 0.5W Zener Voltage Regulator Diode [84kb]电子管300B Power 真空三极管intended for use in class A, AB or B 音频amplifiers.[52KB]5U4G TUBE Rectifier [335KB]6SN7 双真空三极管[65KB]6BX7 GT 双真空三极管[335 kb]6DJ8 小信号双真空三极管intended for line-level amp. or driver similar toECC88 [180KB]6N1P 小信号双真空三极管intended for line-level amp. or driver similar toECC88 [180KB]6922 小信号双真空三极管intended for line-level amp. or driver similar toECC88 [637 kB ]12AT7 A.F. 双真空三极管similar to ECC81 [356KB]12AU7 A.F. 双真空三极管similar to ECC82 [434KB]12AX7 A.F. 双真空三极管similar to ECC83 [292 kB]E80CC 双真空三极管for A.F DC amplifiers [279 Kb]ECC81 A.F. 双真空三极管similar to 12AT7 [97KB]ECC82 A.F. 双真空三极管similar to 12AU7 [94KB]ECC83 A.F. 双真空三极管similar to 12AX7 [92KB]ECC88 小信号双真空三极管similar to 6922, 691P, 6DJ8 [180KB]EL34 High Power penthode [504KB]EL84 High Power A.F output Pentode [392 kb]Z2C TUBE Rectifier [52Kb]KT88 Power Tetrode for output stage of AF amplifier [435 kb 常用锁相环电路集成电路型号(规格) 数据表生产厂家器件名称参考单价兼容型号EM92600/1EMC 专用型锁相环（中国10频道）HT9286A/B HOLTEK 通用型锁相环HT9287A/BHOLTEK 专用型锁相环（美国10频道）HT9288A/BHOLTEK 专用型锁相环（中国10频道）HYL21011S/JHYUNDAI 通用型锁相环HYL21012S/JHYUNDAI 专用型锁相环（美国10频道）HYL21014S/JHYUNDAI 专用型锁相环（中国10频道）MC145162MOTOROLA 通用型锁相环MC145166MOTOROLA 专用型锁相环（美国10频道）MC145167MOTOROLA 专用型锁相环（美国10频道）KS8805B SAMSUNG 通用型锁相环GM6532LG 专用型锁相环（中国10频道）DMD5603DAEWOO 专用型锁相环（中国10频道）DMD5602DAEWOO 专用型锁相环（美国10频道）KA567 SAMSUNG 锁相环KA567L SAMSUNG 锁相环LM567 NSC 锁相环DBL567 DAEWOO 锁相环常用元器件ICL7106,ICL7107 3位半A/D转换器DAC0830/DAC0832 8位D/A转换器ADC0831/ADC0832/ADC0834/ADC0838 8位A/D转换器ADC0808/ADC0809 8位A/D转换器ADC0802/ADC0803/ADC0804 8位A/D转换器AD7520/AD7521/AD7530/AD7521 D/A转换器4N35/4N36/4N37 光电耦合器ICL7116,ICL7117 3位半A/D转换器ICL7650 载波稳零运算放大器ICL7660/MAX1044 CMOS电源电压变换器ICL7106,ICL7107 3位半A/D转换器DAC0830/DAC0832 8位D/A转换器ADC0831/ADC0832/ADC0834/ADC0838 8位A/D转换器ADC0808/ADC0809 8位A/D转换器ADC0802/ADC0803/ADC0804 8位A/D转换器AD7520/AD7521/AD7530/AD7521 D/A转换器4N35/4N36/4N37 光电耦合器ICL7116,ICL7117 3位半A/D转换器ICL7650 载波稳零运算放大器ICL7660/MAX1044 CMOS电源电压变换器ICL8038 单片函数发生器ICM7216 10MHz通用计数器ICM7226 带BCD输出10MHz通用计数器ISO2-CMOS MT8880C DTMF 收发器LF351 JFET输入运算放大器LF353 JFET输入宽带高速双运算放大器LM117/LM317A/LM317 三端可调电源LM124/LM124/LM324 低功耗四运算放大器LM137/LM337 三端可调负电压调整器LM139/LM239/LM339 低功耗四电压比较器LM158/LM258/LM358 低功耗双运算放大器LM193/LM293/LM393 低功耗双电压比较器LM201/LM301 通用运算放大器LM231/LM331 精密电压—频率转换器LM285/LM385 微功耗基准电压二极管LM308A 精密运算放大器LM386 低压音频小功率放大器LM399 带温度稳定器精密电压基准电路LM431 可调电压基准电路LM567/LM567C 锁相环音频译码器LM741 运算放大器LM831 双低噪声音频功率放大器LM833 双低噪声音频放大器LM8365 双定时LED电子钟电路MAX038 0.1Hz-20MHz 单片函数发生器MAX232 5V电源多通道RS232驱动器/接收器MC1403 2.5V精密电压基准电路MC1404 5.0v/6.25v/10v 基准电压MC1413/MC1416 七路达林顿驱动器MC145026/MC145027/MC145028 编码器/译码器MC145403-5/8 RS232驱动器/接收器MC145406 RS232驱动器/接收器MC145407 RS232驱动器/接收器MC145583 RS232驱动器/接收器MC145740 DTMF 接收器MC1488 二输入与非四线路驱动器MC1489 四施密特可控线路驱动器MC2833 低功率调频发射系统MC3362 低功率调频窄频带接收器MC4558 双运算放大器MC7800系列1.0A三端正电压稳压器MC78L00系列0.1A三端正电压稳压器MC78M00系列0.5A三端正电压稳压器MC78T00系列3.0A正电压稳压器MC7900系列1.0A三端负电压稳压器MC79L00系列0.1A三端负电压稳压器MC79M00系列0.5A三端负电压稳压器Microchip PIC系列单片机RS232通讯应用MM5369 3.579545MHz-60Hz 17级分频振荡器MOC3009/MOC3012 双向可控硅输出光电耦合器MOC3020/MOC3023 双向可控硅输出光电耦合器MOC3081/MOC3082/MOC3083 过零双向可控硅输出光电耦合器MOC8050 无基极达林顿晶体管输出光电耦合器MOC8111 无基极晶体管输出光电耦合器MT8870 DTMF双音频接收器MT8888C DTMF 收发器NE5532/NE5532A 双低噪声运算放大器NE5534/SE5534 低噪声运算放大器NE555/SA555 单时基电路NE556/SA556/SE556 双时基电路NE570/NE571/SA571 音频压缩扩展器OP07 低电压飘移运算放大器OP27 低噪音精密运算放大器OP37 低噪音高速精密运算放大器OP77 低电压飘移运算放大器OP90 精密低电压微功耗运算放大器PC817/PC827/PC847 高效光电耦合器PT2262 无线遥控发射编码器芯片PT2272 无线遥控接收解码器芯片SG2524/SG3524 脉宽调制PWMST7537 电力线调制解调器电路TDA1521 2×12W Hi-Fi 音频功率放大器TDA2030 14W Hi-Fi 音频放大器TDA7000T FM 单片调频接收电路TDA7010T FM 单片调频接收电路TDA7021T FM MTS 单片调频接收电路TDA7040T 低电压锁相环立体声解码器TDA7050 低电压单/双声道功率放大器TL062/TL064 低功耗JFET输入运算放大器TL071/TL072/TL074 低噪声JFET输入运算放大器TL082/TL084 JFET 宽带高速运算放大器TL494 脉宽调制PWMTL594 精密开关模式脉宽调制控制TLP521/1-4 光电耦合器TOP100-4 TOPSwitch 三端PWM开关电源电路TOP221-7 TOPSwitch-Ⅱ三端PWM开关电源电路TOP232-4 TOPSwitch-FX 五端柔韧设计开关电源电路TOP412/TOP414 TOPSwitch 三端PWM DC-DC 开关电源ULN2068 1.5A/50V 4路达林顿驱动电路ULN2803 500mA/50V 8路达林顿驱动电路ULN2803/ULN2804 线性八外围驱动器阵列VFC32 电压—频率/频率—电压转换器LM319 高速双比较器LM393/LM339 通用双/四路比较器经典8腿IC封装（LM393）经典14腿IC封装（LM339）电源范围2――36V静态工作电流0.4mA翻转时间 1.3us最大输出电流16mA输入电压范围－0.3V――Vcc光电耦合LM4N25 晶体管输出LM24J 四运放(军用级)4N25MC 晶体管输出LM148J 通用四运放4N26 晶体管输出LM1875T 无线电控制/接收器4N27 晶体管输出LM224J 四运放(工业级)4N28 晶体管输出258N 分离式双电源双运放4N29 达林顿输出LM2901N 四电压比较器4N30 达林顿输出LM2904N 四运放4N31 达林顿输出LM301AN 通用运算放大器4N32 达林顿输出LM308N 单比较器4N33 达林顿输出LM311P 单比较器4N33MC 达林顿输出LM317L 可调三端稳压器/100mA4N35 达林顿输出LM317T 可调三端稳压器/1.5A4N36 晶体管输出LM317K 可调三端稳压器/3A4N37 晶体管输出LM318 高速宽带运放4N38 晶体管输出LM324K 通用四运放4N39 可控硅输出LM331N V-F/F-V转换器6N135 高速光耦晶体管输出LM336-2.5V 基准电压电路6N136 高速光耦晶体管输出LM336 5V 基准电压电路6N137 高速光耦晶体管输出LM337T 基准电压电路1A6N138 达林顿输出LM338K 可调三端稳压器5A6N139 达林顿输出LM339N 四比较器MOC3020 可控硅驱动输出LM348N 四741运放MOC3021 可控硅驱动输出LM358N 低功耗双运放MOC3023 可控硅驱动输出LM361N 高速差动比较器MOC3030 可控硅驱动输出LM386N 声频功率放大器MOC3040 过零触发可控硅输出LM3914N 十段点线显示驱动MOC3041 过零触发可控硅输出LM393N 低功耗低失调双比较器MOC3061 过零触发可控硅输出LM399H 精密基准源(6.9) MOC3081 过零触发可控硅输出LM723CN 可调正式负稳压器TLP521-1 单光耦LM733CN 视频放大器TLP521-2 双光耦LM741J 单运放TLP521-4 四光耦LM741CN 双运放TLP621 四光耦TIL113 达林顿输出OPTIL117 TLL逻辑输出OP07 低噪声运放PC814 单光耦OP27 超低噪声精密运放PC817 单光耦OP37 超低噪声精密运放H11A2 晶体管输出TLH11D1 高压晶体管输出TL062 低功耗JEFT输入双运放H11G2 电阻达林顿输出TL072 低噪声JEFTLF TL082LF347N 宽带JFET输入四运放TL084LF351N 宽带JFET输入运放TL431LF353N JFET输入宽带运放TL494LF355N JFET输入运放ULNLF357N JFET宽带非全裣运放ULN2003 周边七段驱动陈列UN2003达林顿LF398N 采样/保持电路ULN2004 周边七段驱动陈列LF412N 低偏差飘移输入运放ULN2803 周边八段驱动陈列MC ULN28 04 周边八段驱动陈列MC1377 彩色电视编码器ICLMC1403 精密电压基准源(2.5) ICL7106 3位ADC/驱动LCD MC1413 周边七段驱动阵列ICL7107 3位半ADC/驱动LEDMC1416 周边七段驱动陈列ICL7109 4位半ADC/驱动LEDMC14409 二进制脉冲拨号器ICL7129 4位半ADC/LCD 驱动MC14433 3位半A/D转换器ICL7135 ADC/LCD驱动BCD输出MC14489 多字符LED显示驱动器ICL7136 3位半CMOSADC/LCD驱动MC145026 编码器ICL7218 CMOS 低功耗运算放大器VD5026 编码器ICL7650 整零运放斩波MC145027 译码器ICL7652 整零运放斩波VD5027 译码器ICL7660 CMOS直流-直流转换器MC145028 译码器ICL8038 函数信号发生器MC145030 编码译码器ICL8049 反对数放大器MC145106 频率合成器CAMC145146 4位数据总线CA3140 单BIMOS 运行NE CA3240 单BIMOS运行NE521 高速双差分比较器UCNE5532 双运放UC3842 PWM电流型控制器NE5534 双运放UC3845 PWM电流型控制器NE555N 时基电路NE555J 时基电路军品极DS12887 非易失实时时钟芯片NE556 双级型双时基电路L3845 中继接口电路NE564 锁相环SGNE565 锁相环SG3524 PWM 解调调制器NE567 音调译码器SG3525 PWM解调调制器NE592 视频放大器20106 前置放大器型号功能简述AD1380JD 16位20us高性能模数转换器(民用级)AD1380KD 16位20us高性能模数转换器(民用级)AD1671JQ 12位1.25MHz采样速率带宽2MHz模数转换器(民用级)AD1672AP 12位3MHz采样速率带宽20MHz单电源模数转换器(工业级)AD1674JN 12位100KHz采样速率带宽500KHz模数转换器(民用级)AD1674AD 12位100KHz采样速率带宽500KHz模数转换器(工业级)AD202JN 小型2KHz隔离放大器(民用级)卧式AD202JY 小型2KHz隔离放大器(民用级)立式AD204JN 小型5KHz隔离放大器(民用级)卧式AD22100KT 带信号调理比率输出型温度传感器AD22105AR 可编程温控开关电阻可编程温度控制器SOICAD261BND-1 数字隔离放大器AD2S99AP 可编程正弦波振荡器（工业级）PLCCAD420AN-32 16位单电源4-20mA输出数模转换器（工业级）DIP AD420AR-32 16位单电源4-20mA输出数模转换器（工业级）SOIC AD421BN 16位环路供电符合HART协议4-20mA输出数模转换器（工业级）DIPAD421BR 16位环路供电符合HART协议4-20mA输出数模转换器（工业级）SOICAD515AJH 低价格，低偏置电流，高输入阻抗运放(民用级) TO-99 AD515ALH 低价格，低偏置电流，高输入阻抗运放(民用级) TO-99 AD517JH 低失调电压，高性能运放(民用级) TO-99AD518JH 宽带，低价格运放(民用级) TO-99AD521JD 电阻设置增益精密仪表放大器（民用级）DIPAD524AD 引脚设置增益高精度仪表放大器（工业级）DIPAD526BD 软件编程仪表放大器（工业级）DIPAD526JN 软件编程仪表放大器（民用级）DIPAD532JH 模拟乘法器(民用级)TO-99AD534JD 模拟乘法器(民用级)DIPAD534JH 模拟乘法器(民用级)TO-99AD536AJH 集成真有效值直流转换器(民用级)TO-99AD536AJD 集成真有效值直流转换器(民用级)DIPAD536AJQ 集成真有效值直流转换器(民用级)DIPAD537JH 150KHZ集成压频转换器（民用级）TO-99AD537SH 150KHZ集成压频转换器（军用级）TO-99AD538AD 单片实时模拟乘法器（工业级）DIPAD539JN 宽带双通道线性乘法器（民用级）DIPAD542JH 低价格，低偏置电流，高输入阻抗运放(民用级) TO-99 AD545ALH 低偏置电流，高输入阻抗运放(民用级) TO-99AD546JN 静电计放大器（民用级）DIPAD547JH 低价格，低偏置电流，高输入阻抗运放(民用级) TO-99 AD548JN 精密BiFET输入运放（民用级）DIPAD549JH 低偏置电流，高输入阻抗运放(民用级) TO-99AD549LH 低偏置电流，高输入阻抗运放(民用级) TO-99AD5539JN 高速运放（民用级）DIPAD557JN 微处理器兼容完整7位电压输出数模转换器（民用）DIP AD558JN 微处理器兼容完整8位电压输出数模转换器（民用）DIP AD565AJD 12位0.25us电流输出数模转换器（民用）DIPAD568JQ 12位超高速电流输出数模转换器（民用）DIPAD569JN 16位3us电流输出数模转换器（民用）DIPAD570JD/+ 8位25us模数转换器（民用）DIPAD574AJD 12位25us模数转换器（民用）DIPAD574AKD 12位25us模数转换器（民用）DIPAD578KN 12位3us模数转换器（民用）DIPAD580JH 精密2.5V电压基准源（民用级）TO-52AD580LH 精密2.5V电压基准源（民用级）TO-52AD581JH 精密10V电压基准源（民用级）TO-5AD582KD 0.7us采样保持放大器（民用）DIPAD584JH 引脚设置输出电压基准源（民用级）TO-99 AD584JN 引脚设置输出电压基准源（民用级）DIPAD585AQ 3us采样保持放大器（工业级）DIPAD586JN 精密5V电压基准源（民用级）DIPAD586JQ 精密5V电压基准源（民用级）DIPAD586KN 精密5V电压基准源（民用级）DIPAD586KQ 精密5V电压基准源（民用级）DIPAD586KR 精密5V电压基准源（民用级）SOICAD587KN 精密10V电压基准源（民用级）DIPAD587KR 精密10V电压基准源（民用级）SOICAD588AQ 精密可编程电压基准源（工业级）DIPAD589JH 精密1.235V电压基准源（民用级）H-02A AD590JH —55℃～150℃测温范围温度传感器TO-52 AD590KH —55℃～150℃测温范围温度传感器TO-52 AD592AN 低价格，精密单片温度传感器TO-92AD592BN 低价格，精密单片温度传感器TO-92AD595AD K型（铬-铝）热电偶信号调节器（工业级）DIP AD595AQ K型（铬-铝）热电偶信号调节器（工业级）DIPAD598AD 线性可变位移信号调节器（LVDT）（工业级）DIPAD600XN 低噪声宽带可变增益双运放（民用级）DIPAD602JN 低噪声宽带可变增益双运放（民用级）DIPAD603AQ 低噪声可变增益运放（工业级）DIPAD606JN 50MHz, 80db对数放大器（民用级）DIPAD607ARS 低功耗混频器/AGC/RSSC 3V接收机的IF子系统（工业级）SSOPAD620AN 低功耗仪表放大器（工业级）DIPAD621AN 低功耗仪表放大器（工业级）DIPAD622AN 单电源仪表放大器（工业级）DIPAD623AN 单电源Rail-Rail输出仪表放大器（工业级）DIPAD623AR 单电源Rail-Rail输出仪表放大器（工业级）SOICAD624AD 精密仪表放大器（工业级）DIPAD625JN 可编程增益仪表放大器（民用级）DIPAD625KN 可编程增益仪表放大器（民用级）DIPAD626AN 单电源仪表放大器（工业级）DIPAD627AN 单电源低功耗Rail-Rail输出仪表放大器（工业级）DIP AD629AN 高电压抑制比差分放大器（工业级）DIPAD630JN 平衡跳制解调器（民用级）DIPAD633JN 低价格模拟乘法器（民用级）DIPAD636JH 高精度真有效值直流转换器（民用级）TO-99AD636JD 高精度真有效值直流转换器（民用级）DIPAD637JQ 高精度真有效值直流转换器（民用级）DIPAD648JN 精密，BiFET输入运放（民用级）DIPAD650JN 1MHz，电压频率转换器（民用级）DIPAD650KN 1MHz，电压频率转换器（民用级）DIPAD652AQ 2MHz，同步电压频率转换器（工业级）DIPAD654JR 500KHz，低价格电压频率转换器（民用级）SOICAD654JN 500KHz，低价格电压频率转换器（民用级）DIPAD660AN 16位8us串并行输入数模转换器（工业级）DIPAD6640AST 12位65MSPS模数转换器(工业级) LQFPAD6644AST 14位65MSPS模数转换器(工业级) LQFPAD667JN 12位3us并行输入数模转换器（民用级）DIPAD667KN 12位3us并行输入数模转换器（民用级）DIPAD669AN 16位8us并行输入数模转换器（工业级）DIPAD670JN 单电源，内带仪表放大器电压基准源8位数模转换器（民用级）DIPAD676JD 16位100KSPS采样速率并行输出模数转换器（民用级）DIPAD676JN 16位100KSPS采样速率并行输出模数转换器（民用级）DIPAD676KD 16位100KSPS采样速率并行输出模数转换器（民用级）DIPAD677AR 16位100KSPS采样速率串行输出模数转换器（民用级）SOICAD677JD 16位100KSPS采样速率串行输出模数转换器（民用级）DIPAD677JN 16位100KSPS采样速率串行输出模数转换器（民用级）。

模拟开关是一种三稳态电路，它可以根据选通端的电平，决定输人端与输出端的状态。

当选通端处在选通状态时，输出端的状态取决于输人端的状态；当选通端处于截止状态时，则不管输人端电平如何，输出端都呈高阻状态。

模拟开关在电子设备中主要起接通信号或断开信号的作用。

由于模拟开关具有功耗低、速度快、无机械触点、体积小和使用寿命长等特点，因而，在自动控制系统和计算机中得到了广泛应用。

一、模拟开关的电路组成及工作原理模拟开关电路由两个或非门、两个场效应管及一个非门组成，如图一所示。

模拟开关的真值表见表一。

表一模拟开关的工作原理如下：当选通端Ｅ和输人端Ａ同为1时，则S2端为０，Ｓ1端为１，这时ＶＴ1导通，ＶＴ2截止，输出端Ｂ输出为１，Ａ=Ｂ，相当于输入端和输出端接通。

当选通Ｅ为0时，而输人端Ａ为０时，则S2端为1，S1端为０，这时ＶＴ1截止，VT2导通，输出端Ｂ为０，Ａ＝Ｂ，也相当于输人端和输出端接通。

当选通端Ｅ为０时，这时ＶＴ1和ＶＴ2均为截止状态，电路输出呈高阻状态。

从上面的分析可以看出，只有当选通端Ｅ为高电平时，模拟开关才会被接通，此时可从Ａ向Ｂ传送信息；当输人端Ａ为低电平时，模拟开关关闭，停止传送信息。

二、常用的ＣＭＯＳ模拟开关集成电路根据电路的特性和集成度的不同，ＭＯＳ模拟开关集成电路可分为很多种类。

现将常用的模拟开关集成电路的型号、名称及特性列入表二中。

表二常用的模拟开关三、CD4066模拟开关集成电路的应用举例CD4066是一种双向模拟开关，在集成电路内有４个独立的能控制数字及模拟信号传送的模拟开关。

每个开关有一个输人端和一个输出端，它们可以互换使用，还有一个选通端（又称控制端），当选通端为高电平时，开关导通；当选通端为低电平时，开关截止。

使用时选通端是不允许悬空的。

下面介绍CD4066模拟开关的两个应用实例。

1．采样信号保持电路采样信号保持电路如图二所示。

图二采样信号保持电路模拟信号Ｕi从运算放大器的同相输人端输人。

当今时代，数字电路已广泛地应用于各个领域。

本报将在“电路与制作”栏里，刊登系列文章介绍数字电路的基本知识和应用实例。

在介绍基本知识时，我们将以集成数字电路为主，该电路又分TTL和CMOS两种类型，这里又以CMOS集成数字电路为主，因它功耗低、工作电压范围宽、扇出能力强和售价低等，很适合电子爱好者选用。

介绍应用时，以实用为主，特别介绍一些家电产品和娱乐产品中的数字电路。

这样可使刚入门的电子爱好者尽快学会和使用数字电路。

一、基本逻辑电路1.数字电路的特点在电子设备中，通常把电路分为模拟电路和数字电路两类，前者涉及模拟信号，即连续变化的物理量，例如在24小时内某室内温度的变化量；后者涉及数字信号，即断续变化的物理量，如图1所示。

当把图1的开关K快速通、断时，在电阻R上就产生一连串的脉冲（电压），这就是数字信号。

人们把用来传输、控制或变换数字信号的电子电路称为数字电路。

数字电路工作时通常只有两种状态：高电位（又称高电平）或低电位（又称低电平）。

通常把高电位用代码“1”表示，称为逻辑“1”；低电位用代码“0”表示，称为逻辑“0”（按正逻辑定义的）。

注意：有关产品手册中常用“H”代表“1”、“L”代表“0”。

实际的数字电路中，到底要求多高或多低的电位才能表示“1”或“0”，这要由具体的数字电路来定。

例如一些TTL 数字电路的输出电压等于或小于0.2V，均可认为是逻辑“0”，等于或者大于3V，均可认为是逻辑“1”（即电路技术指标）。

CMOS数字电路的逻辑“0”或“1”的电位值是与工作电压有关的。

讨论数字电路问题时，也常用代码“0”和“1”表示某些器件工作时的两种状态，例如开关断开代表“0”状态、接通代表“1”状态。

2.三种基本逻辑电路数字电路中的基本电路是与门、或门和非门（反相器）。

与门和或门电路的基本形式有两个或两个以上的输入端、一个输出端。

因输入和输出可以各自为“0”或“1”状态，具有判定的功能，所以把它们称为基本逻辑电路。

多路复用器和模拟开关多路复用器（MULTIPLEXER 也称为数据选择器）是用来选择数字信号通路的；模拟开关是传递模拟信号的，因为数字信号也是由高低两个模拟电压组成的, 所以模拟开关也能传递数字信号。

在CMOS多路复用器中，因为其数据通道也是模拟开关结构，所以也能用于选择多路模拟信号。

但是TTL的多路复用器就不能选择模拟信号.。

用CMOS的多路复用器或模拟开关传递模拟信号时要注意：模拟信号的变化值必须在正负电源电压之间，譬如要传递有正负半周的正弦波时，必须使用正负电源且电源电压大于传递的模拟信号峰值，这时其控制或地址信号必须以负电源电压为0，而以正电源电压为1；或者用单电源供电，而使模拟信号的变化中值在 1/2 电源电压上, 传递之后再恢复到原来的值。

1、常用CMOS模拟开关引脚功能和工作原理1.四双向模拟开关CD4066CD4066的引脚功能如下图所示。

每个封装内部有4个独立的模拟开关，每个模拟开关有输入、输出、控制三个端子，其中输入端和输出端可互换。

当控制端加高电平时，开关导通；当控制端加低电平时开关截止。

模拟开关导通时，导通电阻为几十欧姆；模拟开关截止时，呈现很高的阻抗，可以看成为开路。

模拟开关可传输数字信号和模拟信号，可传输的模拟信号的上限频率为40MHz。

各开关间的串扰很小，典型值为－50dB。

2.单八路模拟开关CD4051CD4051引脚功能如下图所示。

CD4051相当于一个单刀八掷开关，开关接通哪一通道，由输入的3位地址码ABC来决定。

“INH”是禁止端，当“INH”=1时，各通道均不接通。

此外，CD4051还设有另外一个电源端VEE，以作为电平位移时使用，从而使得通常在单组电源供电条件下工作的CMOS电路所提供的数字信号能直接控制这种多路开关，并使这种多路开关可传输峰－峰值达15V的交流信号。

例如，若模拟开关的供电电源VDD=＋5V，VSS=0V，当VEE=－5V时，只要对此模拟开关施加0～5V的数字控制信号，就可控制幅度范围为－5V～＋5V的模拟信号。

本页已使用福昕阅读器进行编辑。

福昕软件（Ｃ）２００５－２００７，版权所有，仅供试用。

常用CMOS模拟开关功能和原理开关在电路中起接通信号或断开信号的作用。

最常见的可控开关是继电器,当给驱动继电器的驱动电路加高电平或低电平时,继电器就吸合或释放,其触点接通或断开电路。

CMOS模拟开关是一种可控开关,它不象继电器那样可以用在大电流、高电压场合,只适于处理幅度不超过其工作电压、电流较小的模拟或数字信号。

一、常用CMOS模拟开关引脚功能和工作原理1.四双向模拟开关CD4066CD4066的引脚功能如图1所示。

每个封装内部有4个独立的模拟开关,每个模拟开关有输入、输出、控制三个端子,其中输入端和输出端可互换。

当控制端加高电平时,开关导通;当控制端加低电平时开关截止。

模拟开关导通时,导通电阻为几十欧姆;模拟开关截止时,呈现很高的阻抗,可以看成为开路。

模拟开关可传输数字信号和模拟信号,可传输的模拟信号的上限频率为40MHz。

各开关间的串扰很小,典型值为－50dB。

图1 CD4066的引脚功能2.单八路模拟开关CD4051CD4051引脚功能见图2。

CD4051相当于一个单刀八掷开关,开关接通哪一通道,由输入的3位地址码ABC来决定。

其真值表见表1。

“INH”是禁止端,当“INH”=1时,各通道均不接通。

此外,CD4051还设有另外一个电源端VEE,以作为电平位移时使用,从而使得通常在单组电源供电条件下工作的CMOS电路所提供的数字信号能直接控制这种多路开关,并使这种多路开关可传输峰－峰值达15V的交流信号。

例如,若模拟开关的供电电源VDD=＋5V,VSS=0V,当VEE=－5V时,只要对此模拟开关施加0～5V的数字控制信号,就可控制幅度范围为－5V～＋5V的模拟信号。

图2 CD4051引脚功能表1 CD4051真值表3.双四路模拟开关CD4052CD4052的引脚功能见图3。

CD4052相当于一个双刀四掷开关,具体接通哪一通道,由输入地址码AB来决定。

电气参数表VDD-GDN 1.8V-3.6V TA-25度模块名称解释：tx8-434Mtx8. 代表发射模块的型号；434M.代表的是发射模块的频率是434MHz；可演示CD4067功能的实验电路2012年03月29日11:22 来源：本站整理作者：灰色天空我要评论(0)笔者用万能实验板。

制作了演示CD4067功能的电路，本电路同时还能演示计数器计数过程和计数脉冲的产生。

在课堂教学中效果显着，使学生兴趣大增。

现将电路谨荐给同行，希望有抛砖引玉之效。

CD4067为CMOS 16选1双向模拟开关。

可用于数字传输、信号分时处理、多路巡回监测等电路中，与单片机：I/O端口挂接，能很方便地实现生产测控。

也可与其他CMOS电路连接成数控网络、多路分配器等，设计出多种实用的电路。

该演示电路由低频脉冲电路、计数器和CD4067导通情况显示电路组成。

参看附图。

低频脉冲电路由NE555、R22、R23、RP、C1等元件组成振荡器，产生计数脉冲。

调整RP可改变脉冲周期，若将RP的阻值调节到最大，脉冲周期可接近1s，学生可以通过闪光，清楚地看到连续输出的脉冲。

若想再增大脉冲周期，可适当增大C1或R23的值。

对于NE555振荡电路的工作原理。

有关介绍甚多，此不赘述。

计数部分由两块CD4013双D触发器组成，是采用8421编码的异步计数器。

发光二极管1EDD、1EDC、1EDB、1EDA显示计数器即时计数情况，1EDD为最高位，1EDA为最低位，“1”表示发光，“0”表示熄灭。

计数器依次产生的0000～1111数码。

周而复始地输送到CD4067的数控端。

由于计数过程是16个脉冲为一个周期。

计数显示发光二极管闪亮节奏比脉冲输出指示管1EDQ更慢，学生可以边看边数边理解计数器计数过程。

CD4067的工作电路十分简单，由计数器输出的8421码，与CD4067数控端相对应连接。

CD4067的0～15通道的输入(输出)端与发光二极管1ED0～1ED15各支路对应相连，可以显示CD4067的导通情况。
