结构力学I-第7章 位移法

结构力学中的位移法
位移法是基于以下假设的：结构单元之间的约束全部通过边界条件来
体现，结构中的材料是线弹性材料，结构中的每个单元之间是相互独立和
互不干扰的。

位移法的基本思想是首先假设结构的位移场，然后利用位移场的表达
式和边界条件，推导出结构的应力、应变和位移等信息。

具体步骤如下：
1.确定结构的约束条件：根据结构的平衡条件，确定结构各部分之间
的约束关系。

一般包括边界条件和连接条件等。

2.建立位移场：通过将结构的变形分解为一系列位移函数的线性组合，建立位移场。

常用的位移函数包括常数、线性函数、二次函数等。

3.推导位移场的表达式：利用结构的几何关系和材料的力学性质，根
据平衡条件和应力-应变关系，推导出位移场的表达式。

4.边界条件和连接条件：利用结构的边界条件和连接条件，确定位移
场中的待定系数。

5.应力和应变的计算：利用位移场的表达式和应力-应变关系，计算
结构中各点的应力和应变。

6.变形和位移的计算：利用位移场的表达式，计算结构中各点的变形
和位移。

7.校核：通过校核位移场的可行性和合理性，验证所得结果的准确性。

位移法的优点是可以处理各种复杂的边界条件和载荷情况，适用于各
种不规则结构。

但是位移法也存在一些局限性，如要求解一些复杂结构时，可能需要大量的计算和繁琐的推导过程。

总之，位移法是结构力学中一种重要的解决结构问题的方法，通过确定结构的位移场来分析结构的力学性能，具有广泛的应用前景。

在实际工程中，位移法被广泛运用于结构设计和分析中，是一种非常有效的结构分析方法。

结构力学位移法结构力学是研究结构物的力学性能和变形规律的科学，位移法是结构力学中常用的一种分析方法。

它通过计算结构物各个节点的位移，进而求解出结构物的应力、应变等力学参数。

下面将详细介绍位移法的原理和应用。

一、位移法的原理位移法是一种基于力的平衡方程和位移的相关性质来计算结构物响应的方法。

它的基本原理是通过建立结构物的整体刚度方程，解这个方程得到各节点的位移，再根据位移计算出相应节点上的应力和应变。

在应用位移法时，首先需要确定结构物的受力状态，即施加在结构物上的外力和边界条件。

然后，根据结构物的几何约束条件和材料特性，建立结构物的整体刚度方程。

这个方程是一个描述结构物节点位移与受力关系的方程，通常表示为[K]{D}={F}，其中[K]是结构物的刚度矩阵，{D}是节点位移矩阵，{F}是节点受力矩阵。

解刚度方程可以得到节点位移矩阵{D}，再通过位移与应力或应变的关系，计算出各个节点上的应力和应变。

常用的位移与应力或应变的关系包括伯努利梁理论、平面假设等。

最后，根据应力或应变条件，判断结构物的安全性和稳定性。

二、位移法的应用位移法广泛应用于各种结构物的力学分析和设计中，特别是对于复杂结构和非线性问题的分析更具优势。

1.梁和框架的分析对于梁和框架结构，可以根据位移法计算出节点上的位移、弯矩、剪力和轴力等力学参数。

通过对结构物的力学性能的准确分析，可以进行合理的结构设计和优化。

2.刚架和刚构的计算在刚架和刚构的计算中，位移法可以用来求解节点刚度，从而得到结构物的受力分布和变形情况。

这对于评估结构物的稳定性和刚度有重要意义。

3.非线性问题的分析位移法还可以应用于非线性结构的分析，如软土地基的承载力计算、非线性材料的应力分析等。

在这些情况下，结构物的刚度和应力等参数会随着受力状态的变化而发生变化，需要通过迭代的方法来求解。

4.动力分析位移法也可以用于结构物的动力分析。

动力分析主要研究结构物在动态载荷下的响应和振动特性。

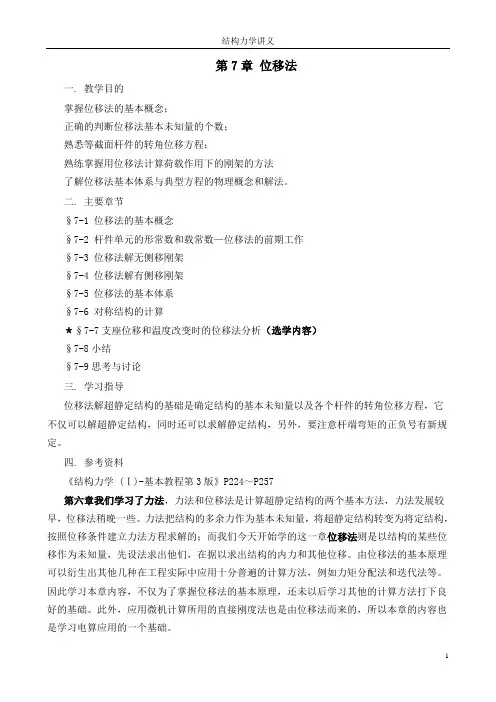

第7章位移法一. 教学目的掌握位移法的基本概念；正确的判断位移法基本未知量的个数；熟悉等截面杆件的转角位移方程；熟练掌握用位移法计算荷载作用下的刚架的方法了解位移法基本体系与典型方程的物理概念和解法。

二. 主要章节§7-1 位移法的基本概念§7-2 杆件单元的形常数和载常数—位移法的前期工作§7-3 位移法解无侧移刚架§7-4 位移法解有侧移刚架§7-5 位移法的基本体系§7-6 对称结构的计算＊§7-7支座位移和温度改变时的位移法分析（选学内容）§7-8小结§7-9思考与讨论三. 学习指导位移法解超静定结构的基础是确定结构的基本未知量以及各个杆件的转角位移方程，它不仅可以解超静定结构，同时还可以求解静定结构，另外，要注意杆端弯矩的正负号有新规定。

四. 参考资料《结构力学(Ⅰ)-基本教程第3版》P224～P257第六章我们学习了力法，力法和位移法是计算超静定结构的两个基本方法，力法发展较早，位移法稍晚一些。

力法把结构的多余力作为基本未知量，将超静定结构转变为将定结构，按照位移条件建立力法方程求解的；而我们今天开始学的这一章位移法则是以结构的某些位移作为未知量，先设法求出他们，在据以求出结构的内力和其他位移。

由位移法的基本原理可以衍生出其他几种在工程实际中应用十分普遍的计算方法，例如力矩分配法和迭代法等。

因此学习本章内容，不仅为了掌握位移法的基本原理，还未以后学习其他的计算方法打下良好的基础。

此外，应用微机计算所用的直接刚度法也是由位移法而来的，所以本章的内容也是学习电算应用的一个基础。

本章讨论位移法的原理和应用位移法计算刚架，取刚架的结点位移做为基本未知量，由结点的平衡条件建立位移法方程。

位移法方程有两种表现形式：①直接写平衡返程的形式（便于了解和计算）② 基本体系典型方程的形式（利于与力法及后面的计算机计算为基础的矩阵位移法相对比，加深理解）§7-1 位移法的基本概念1.关于位移法的简例为了具体的了解位移法的基本思路，我们先看一个简单的桁架的例子：课本P225。

第7章位移法7.1 复习笔记本章重点介绍了位移法的原理以及如何运用位移对超静定结构在各种荷载作用下的内力和位移进行求解。

位移法和力法像一幅对联，是超静定结构分析中的两个基本方法。

力法通过撤除多余约束达到简化计算的目的，而位移法通过添加约束达到此目的。

此外，二者对偶关系总结如下：力法：虚设单位力——求结构柔度——利用变形协调——求解未知约束力——算出结构内力。

位移法：虚设单位位移——求结构刚度——利用受力平衡——求解未知位移——算出结构内力。

两种方法殊途同归，在结构计算中应该综合考虑结构特点和求解目标选取合理的手法，使结构计算更加方便、快捷、准确。

一、位移法的基本概念（见表7-1-1）表7-1-1 位移法的基本概念二、杆件单元的形常数和载常数——位移法的前期工作采用位移法对刚架的等截面杆件进行分析时，杆件端部弯矩受两方面影响：①杆端位移产生的杆端弯矩——形常数；②外荷载产生的固端弯矩——载常数。

1．由杆端位移求杆端内力——形常数（见表7-1-2）表7-1-2 由杆端位移求杆端内力——形常数图7-1-12．由荷载求固端内力——载常数荷载作用下的杆端弯矩和杆端剪力，称为固端弯矩和固端剪力。

由于它们是只与荷载形式有关的常数，所以又称载常数，不同支座形式下杆件的固端弯矩和剪力值见表7-1-3。

表7-1-3 等截面杆件的固端弯矩和剪力三、位移法解无侧移刚架（见表7-1-4）表7-1-4 位移法解无侧移刚架四、位移法解有侧移刚架（表7-1-5）表7-1-5 位移法解有侧移刚架图7-1-2五、位移法的基本体系（见表7-1-6）表7-1-6 位移法的基本体系图7-1-3图7-1-4图7-1-5图7-1-6六、位移法解对称结构（见表7-1-7）表7-1-7 位移法解对称结构。

结构力学第七章位移法1.引言结构力学是研究结构受力、变形和稳定性的力学分支。

在结构力学中，位移法是一种重要的分析方法，用于求解结构的变形和应力分布。

2.位移法的基本原理位移法是基于以下两个基本原理：（1）弹性体的受力状态可通过满足平衡条件来确定；（2）位移场的连续性条件，即位移场在结构内部要处处连续，边界上要满足给定的边界条件。

3.位移法的基本步骤位移法的基本步骤如下：（1）建立结构的受力模型，包括结构的材料性质、几何形状和边界条件等；（2）选取适当的位移函数形式，以确定位移场；（3）利用平衡方程和满足位移场连续性条件的边界条件，求解未知的位移和受力分布；（4）利用位移和受力分布计算结构的变形和应力分布。

4.位移法的应用位移法广泛应用于各种结构的力学分析，特别是对于复杂的非线性和不规则结构，位移法是一种常用的分析方法。

以下是一些常见的应用：（1）梁的挠曲分析：位移法可以用来求解梁的挠曲问题，通过选取合适的位移函数形式，可以得到梁的弯曲形状和弯矩分布。

（2）柱的稳定性分析：位移法可以用来求解柱的稳定性问题，通过选取合适的位移函数形式，可以得到柱的稳定性临界载荷和稳定形状。

（3）桁架结构的分析：位移法可以用来求解桁架结构的强度和刚度，通过选取合适的位移函数形式，可以得到桁架结构的内力和变形。

（4）地基基础的分析：位移法可以用来求解地基基础的变形和应力分布，通过选取合适的位移函数形式，可以得到地基基础的沉降和周边土体的应力分布。

5.位移法的优缺点位移法作为一种结构力学的分析方法，具有以下优点：（1）位移法适用于各种结构的力学分析，可以求解复杂的非线性和不规则结构问题；（2）位移法具有较强的适用性和灵活性，可以根据实际情况选取不同的位移函数形式；（3）位移法的计算步骤相对简单，易于实现。

然而，位移法也存在一些缺点：（1）位移法需要选取适当的位移函数形式，这对分析结果的准确性有较大影响；（2）位移法的计算过程较为繁琐，需要手动推导和求解方程组，耗费时间和精力。
