直流电路详解直流电路是指电流方向始终保持不变的电路。
在直流电路中，电流只能在一个方向上流动，而不会反向。
直流电路通常由直流电源、电阻和电流源组成。
一、直流电路的组成直流电路由以下几个基本组成部分构成：1. 直流电源：直流电源是直流电路的能量提供者。
常见的直流电源有电池、太阳能电池板等。
直流电源有两个极性，正极和负极。
2. 电阻：电阻是直流电路中的一个重要组成部分，用来限制电流流动的大小。
电阻通常用欧姆（Ω）来表示，在直流电路中，电阻与电流成正比。
3. 电流源：电流源是直流电路中的一个特殊组件，它能够以恒定的电流值输出电流。
电流源常用于需要稳定电流的电路中，比如LED驱动电路、恒流源等。
二、直流电路的基本原理直流电路遵循基本的欧姆定律，即电流等于电压与电阻之间的比值。
根据欧姆定律，可以推导出以下公式：I = V / R其中，I代表电流（单位为安培A），V代表电压（单位为伏特V），R代表电阻（单位为欧姆Ω）。
根据以上公式，可以观察到以下几个规律：1. 当电压V增大时，电流I也会增大，而电阻R不变。
2. 当电阻R增大时，电流I会减小，而电压V不变。
3. 当电流I增大时，电压V也会增大，而电阻R不变。
三、直流电路的连接方式直流电路可以通过不同的连接方式来实现不同的功能。
以下介绍几种常见的连接方式：1. 串联电路：串联电路是将多个电阻连接在一起，形成电流依次通过的电路。
在串联电路中，电流保持不变，而总电压等于各个电阻之间电压之和。
2. 并联电路：并联电路是将多个电阻并联在一起，形成电流同时流过的电路。
在并联电路中，电压保持不变，而总电流等于各个电阻之间电流之和。
3. 混合连接：混合连接是将串联和并联电路结合使用，来实现更复杂的电路功能。
四、直流电路的应用直流电路广泛应用于各个领域，以下列举几个常见的应用场景：1. 电子设备：直流电路被广泛应用于各种电子设备中，比如手机、电脑等。
直流电路可以提供稳定的电流和电压，保证设备正常工作。
直流电路分析基础直流电路分析是电子工程的基础内容之一，它涉及到了电流、电压、电阻以及一系列元器件在直流电路中的行为和特性。
本文将介绍直流电路的基本概念、基尔霍夫定律和欧姆定律，以及一些常见的直流电路分析方法。
一、直流电路基本概念直流电路是指电流方向不随时间变化的电路。
它由直流电源、电阻、电容和电感等元器件组成。
电流流向的箭头表示正方向，电流流过元器件时，会产生一定的电压和功耗。
二、基尔霍夫定律基尔霍夫定律是直流电路分析的基础，在分析电路时，可以利用基尔霍夫定律来解决复杂电路中的各种电流、电压关系问题。
1.基尔霍夫第一定律（电流定律）基尔霍夫第一定律指出，在任何一个节点上，所有流入该节点的电流之和等于所有流出该节点的电流之和。
这可以表示为一个节点电流方程：ΣIin = ΣIout2.基尔霍夫第二定律（电压定律）基尔霍夫第二定律指出，在一个闭合回路中，电压源的代数和等于电阻元件两端电压的代数和。
这可以表示为一个回路电压方程：ΣV = ΣVsource三、欧姆定律欧姆定律是直流电路分析的基本法则之一，它描述了电流、电压和电阻之间的关系。
欧姆定律可以表示为以下公式：U = I * R其中，U表示电压（单位：伏特），I表示电流（单位：安培），R表示电阻（单位：欧姆）。
该公式告诉我们，电压等于电流乘以电阻。
四、常见的直流电路分析方法在实际应用中，常见的直流电路可以通过以下几种方法进行分析和求解。
1.串联电路分析串联电路是将电阻、电容或电感等元器件依次连接在一条路径上的电路。
串联电路的总电阻等于各个电阻之和，总电压等于各个电压之和。
2.并联电路分析并联电路是将电阻、电容或电感等元器件连接在多个平行路径上的电路。
并联电路的总电流等于各个路径上的电流之和，总电压相等。
3.电压分压器和电流分流器电压分压器和电流分流器是利用串联和并联电路的原理来实现对电路中电压和电流进行分配的电路。
根据电压分压和电流分流的公式，可以计算出分压和分流的比例。

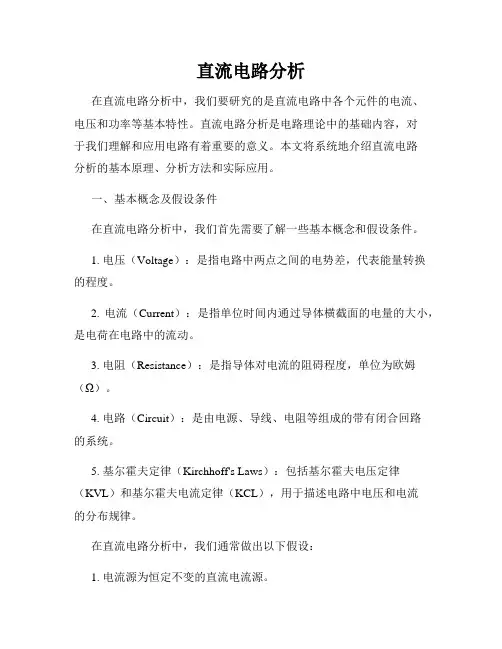

直流电路分析在直流电路分析中，我们要研究的是直流电路中各个元件的电流、电压和功率等基本特性。
直流电路分析是电路理论中的基础内容，对于我们理解和应用电路有着重要的意义。
本文将系统地介绍直流电路分析的基本原理、分析方法和实际应用。
一、基本概念及假设条件在直流电路分析中，我们首先需要了解一些基本概念和假设条件。
1. 电压（Voltage）：是指电路中两点之间的电势差，代表能量转换的程度。
2. 电流（Current）：是指单位时间内通过导体横截面的电量的大小，是电荷在电路中的流动。
3. 电阻（Resistance）：是指导体对电流的阻碍程度，单位为欧姆（Ω）。
4. 电路（Circuit）：是由电源、导线、电阻等组成的带有闭合回路的系统。
5. 基尔霍夫定律（Kirchhoff's Laws）：包括基尔霍夫电压定律（KVL）和基尔霍夫电流定律（KCL），用于描述电路中电压和电流的分布规律。
在直流电路分析中，我们通常做出以下假设：1. 电流源为恒定不变的直流电流源。
2. 电路中各个元件的电阻为稳定不变的。
3. 电压源和电流源不会变化。
二、串联电路分析串联电路是指在电路中，电流依次通过多个电阻或元件的连接方式。
对于串联电路，我们可以采用以下方法进行分析：1. 应用基尔霍夫电压定律（KVL）：根据基尔霍夫电压定律，电路中所有的电压之和等于零。
我们可以通过列写各个电压的正负号，并根据电压源的极性确定其电压值，从而得到电路中的未知电压值。
2. 应用欧姆定律（Ohm's Law）：欧姆定律表明电阻两端的电压与电流成正比，即V=IR。
因此，我们可以根据已知电压或电流求解其他未知量。
三、并联电路分析并联电路是指在电路中，多个电阻或元件被并联连接。
对于并联电路，我们可以采用以下方法进行分析：1. 应用基尔霍夫电流定律（KCL）：根据基尔霍夫电流定律，电路中汇聚到某一节点的电流之和等于零。
我们可以通过列写各个电流的正负号，并根据已知电流或节点电压求解其他未知量。
