零序电流互感器的原理
零序电流互感器是用来检测电力系统中零序电流的一种电器装置。
它的工作原理是基于电磁感应的原理。
在电力系统中，零序电流是指在三相电流不平衡时的额外电流分量。
正常情况下，电力系统中的三相电流应该相等，但由于负载不平衡或系统故障等原因，三相电流不平衡会导致额外的零序电流产生。
零序电流互感器是通过将电力系统中的零序电流转化为与之成正比的电信号来进行检测和测量的。
其结构一般由一个铁芯和绕组组成。
铁芯的作用是引导电流，而绕组则是传导电流并感应出相应的电压信号。
当电力系统中的零序电流通过零序电流互感器的绕组时，会在铁芯中产生磁场。
根据电磁感应的原理，磁场的变化会在绕组中产生感应电动势，进而产生与输入电流成正比的电压信号。
这样就可以通过测量绕组上的电压信号来确定电力系统中的零序电流的大小。
为了提高测量的准确性，零序电流互感器一般需要进行校准。
校准的过程是将已知大小的零序电流输入到互感器中，然后测量输出的电压信号，并与理论值进行比较。
根据比较的结果，可以进行相应的修正，以提高互感器的测量准确性。
总之，零序电流互感器是一种通过电磁感应原理来检测和测量电力系统中零序电流的装置。
它的工作原理是利用铁芯和绕组
的结构，将输入的零序电流转化为输出的电压信号。
这种装置在电力系统的运行和故障检测中具有重要的应用价值。

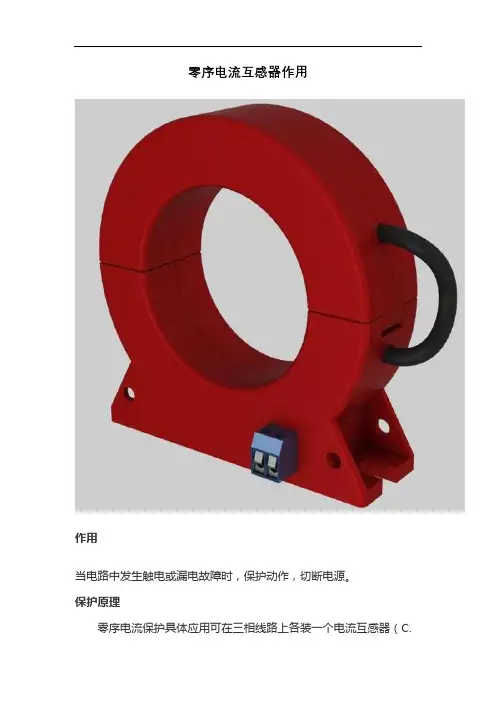

零序电流互感器作用作用当电路中发生触电或漏电故障时，保护动作，切断电源。
保护原理零序电流保护具体应用可在三相线路上各装一个电流互感器（C.T），或让三相导线一起穿过一零序C.T，也可在中性线N上安装一个零序C.T，利用这些C.T来检测三相的电流矢量和，即零序电流Io，I A+IB+IC=IO，当线路上所接的三相负荷完全平衡时（无接地故障，且不考虑线路、电器设备的泄漏电流），IO=0；当线路上所接的三相负荷不平衡，则IO=IN，此时的零序电流为不平衡电流IN；当某一相发生接地故障时，必然产生一个单相接地故障电流Id，此时检测到的零序电流IO=IN+Id，是三相不平衡电流与单相接地电流的矢量和。
作用原理零序电流保护一般适合使用于TN接地系统。
因为当发生一相接地时，对TN-S系统Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE和接触阻抗Zf，即Zs=Z1+ZPE+Zf；对于TN-C系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN和接触电阻Zf，即ZS=Z1+ZPEN +Zf；对于TN-C-S系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN，PE线阻抗ZPE和接触电阻Zf，即ZS=Z1+ZPEN+ZPE+Zf，产生的单相接地故障电流Id=220/ZS，明显大于无故障时的三相不平衡电流，只要整定合适，就可检测出发生接地故障时的零序电流，以切断故障回路。
而对IT系统，一般均是使用对供电可靠性要求较高、对单相接地不必要立即切断供电回路、但需发出绝缘破坏监察信号、以维持继续供电一段时间的工矿企业内的不配出中性线的三相三线配电线路。
当单相接地时，该故障线路上流过的零序电流是全系统非故障系统电容电流之和，因而容易检测出接地故障电流，故可用零序电流保护装置来监察相对地第一次接地故障。
TT接地系统常应用于工农业、民用建筑的照明、动力混合供电的三相四线配电系统中，常发现三相不平衡电流较大，当发生一相接地时，Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE，负载侧接地电阻RA和电源侧接地电阻RB，接触阻抗Zf，即ZS=Z1+ZPE+RA+RB+Zf，接地故障电流Id=220/Z S，由于RA+RB>>Z1+ZPE+Zf，且RA+RB数值一般均较大，很明显TT系统的故障环路阻抗大，产生的单接故障电流Id，远远小于不平衡电流，很难检测出故障电流，故不适用于TT接地系统。
零序电流互感器作用一、概述零序电流互感器（也称为残差电流互感器）是一种用于检测电力系统中的零序电流的设备。
它通过将电流转换成较小的信号，使得监测零序电流变得更加方便和安全。
本文将深入探讨零序电流互感器的作用，包括其工作原理、应用场景以及未来发展方向。
二、工作原理零序电流互感器主要由铁芯、线圈和绝缘层组成。
当通过互感器的电流中存在非零序的分量时，铁芯中会产生磁场，进而在线圈中感应出电势。
该电势信号会被放大并进行处理，最终输出一个与输入电流成正比的信号。
三、应用场景3.1 电力系统保护零序电流互感器在电力系统的保护装置中起着重要的作用。
它能够检测系统中的零序电流，当检测到超过设定阈值的零序电流时，可以触发保护装置，切断电路来保护设备和人员的安全。
3.2 地面故障检测地面故障是电力系统中常见的故障类型之一。
零序电流互感器可以用于检测地面故障引起的零序电流，及时发现故障点并采取相应的修复措施，以保证电力系统的正常运行。
3.3 电流负载平衡在三相电力系统中，如果负载不平衡，会导致零序电流的产生。
通过使用零序电流互感器，可以实时监测和分析电力系统中的零序电流，并采取措施来实现负载的平衡，提高系统的效率和可靠性。
3.4 地电流检测地电流是指通过地面传播的电流，通常是由于电力系统中的故障或不良接地引起的。
零序电流互感器可以检测地电流的存在，并通过相应的保护装置进行处理，以防止电流对周围环境和设备的损害。
四、未来发展方向随着电力系统的不断发展和升级，零序电流互感器也在不断演进和改进。
以下是未来零序电流互感器的发展方向：4.1 精度提升零序电流互感器的精度对于确保电力系统的安全和可靠运行至关重要。
未来的发展方向之一是进一步提升零序电流互感器的精度，使其能够更准确地检测和测量零序电流的大小和变化。
4.2 抗干扰性能改进电力系统中存在各种干扰源，如谐波、电磁干扰等。
为了保证零序电流互感器的正常工作，未来的发展方向是改进其抗干扰性能，提高其对干扰源的适应能力，减少误报和漏报的概率。
零序电流互感器工作原理
零序电流互感器是一种用于测量电力系统中的零序电流的装置。
它主要由铁心、一次绕组、二次绕组和外壳组成。
其工作原理可以概括如下：
1. 零序电流的产生：电力系统中的零序电流主要是由于电力设备的不对称性引起的，如电力变压器的接地故障、电机绕组对地绝缘损坏等。
这些故障会导致电流通过系统的中性点，形成了零序电流。
2. 测量原理：零序电流互感器将电流从高压端引入一次绕组，并利用磁感应作用原理，在二次绕组中诱导出与一次绕组中的电流成比例的电流。
这样，当零序电流通过线圈时，会在二次绕组中诱导出相应的电流信号。
3. 输出信号处理：零序电流互感器的二次绕组输出的电流信号经过信号处理电路进行放大和滤波处理后，输出给设备，如继电器、保护装置等进行判断和处理。
4. 特点和应用：零序电流互感器具有体积小、重量轻、精度高、响应快等特点，广泛应用于电力系统的保护设备中，用于检测和判断电力系统的零序电流异常和故障。
需要注意的是，零序电流互感器在使用时需要按照相关标准和规范进行选型和安装，以确保测量的准确性和安全性。
在实际操作中，还需要定期检验和校准，以保证其正常工作。
零序电流互感器的应用和安装注意事项零序电流互感器是很常用的电气设备，集团各板块的各厂站都有应用。
本文结合零序电流互感器的应用对互感器的安装注意事项进行研究说明，请集团各厂站的相关人员学习讨论。
一、零序互感器主要有一下几个应用场合：1、低压400V系统的变压器低压侧出线处。
2、低压400V系统的部分馈线和电动机回路。
3、中压不接地系统或小电阻接地系统的电缆出线处。
4、高压直接地系统变压器高压中性点套管及中性点接地装置处。
二、各种形式的零序互感器的主要作用：1、低压400V系统变压器低压侧的零序电流互感器作用主要有两个：一是运行人员检测变压器正常运行时的不平衡电流，便于运行调整。
二是将零序电流接入低压变压器的保护装置，用于变压器低压侧零序电流保护，作为低压母线及馈线的后备保护。
2、低压400V系统的部分馈线和电动机回路的零序电流互感器主要作用为将零序电流接入保护装置，用于单相接地零序电流保护。
避免了回路过电流保护在单相接地短路时因灵敏度不满足要求使保护越级动作的情况。
3、中压系统的零序电流互感器的作用主要分为两种：小电流接地系统零序互感器主要是采集系统单相接地时回路零序电流的变化情况，多用于接地故障选线装置；小电阻接地系统的零序电流互感器的二次电流接入保护装置，用于单相接地电流保护。
保护作用于跳闸。
4、高压直接接地系统变压器中性点零序电流互感器主要用于变压器高压侧零序电流保护；变压器中性点接地装置零序电互感器重要用于间隙零序电流保护。
三、零序电流互感器的安装注意事项零序电流互感器大多是穿心式，原理和安装也比较简单。
但下面两种零序电流互感器的安装应需特别注意。
1、中压不接地系统电缆出线处的零序电流互感器安装注意事项1.1正确的安装方式：三芯电力电缆两端处的金属屏蔽层必须接地良好，电缆终端头穿过零序电流互感器后，电缆金属屏蔽层接地线与电流互感器的相对位置要安装正确。
电缆通过零序电流互感器时，电缆金属护层和接地线应对地绝缘，电缆金属屏蔽接地点在互感器上时，接地线应穿过零序电流互感器后接地；在互感器以下时，接地线应直接接地。
零序电流互感器使用说明一、概述零序电流互感器在电力系统产生零序接地电流时与继电保护装置与信号配合使用，使装置元件动作，实现保护或监控。
DH—LJ系列零序电流互感器使电缆型，采用ABS工程塑料外壳，树脂浇注成全密封，绝缘性能好，外形美观。
具有灵敏度高，线性度好，运行可靠，安装方便等特点。
器性能优于一般的零序电流互感器，使用范围更广泛，不仅适应电磁型继电保护，还能适应电子和微机保护装置，用户可根据系统的运行方式，中性点有效接地或中性点非有效接地的不同，选用相应的零序电流互感器。
二、型号说明DH-L J XX DEFGDH-L J K XX DEFG三、使用条件1、环境温度：最高温度+80℃，最低气温℃。
2、海拔不超过1000m(高原使用时特殊订货)。
3、相对湿度<85%。
四、产品类型及主要数据1、交流电压0.4KV及以上(电缆)。
2、电网频率50Hz。
3、同名端：一次由L1侧穿入、二次为K1。
4、型号及数据、外形尺寸见图表。
五、安装1、整体式互感器安装要在铺设电缆前进行，电缆铺设时穿过互感器。
2、开口式互感器安装不受电缆铺设与否的限制，具体安装方法如下：① 拆下互感器“K′1” 、“K′2”的联接片。
② 将互感器项部两条内六角螺栓松开扯下，互感器就分成两部分。
③ 将互感器套在电缆上，把两个接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分，然后拧上内六角螺栓，互感器两部分要对齐以免影响性能。
④ 将联接片固定在“K′1” 、“K′2”上。
⑤ 开口式互感器上下两部分不可与其他互感器互换。
六、定制由于电力系统的快速发展，运行方式多种多样，各类型的保护及装置层出不穷，又有大批的保护装置进口，所需要的零序电流互感器种类也就很多，我公司可根据用户需要，设计生产各种零序电流互感器和各种孔径的互感器以及其配套的保护装置内的传感器。
七、订货时请说明1、产品型号，内孔直径(mm)。
2、一次零序电流、二次电流(或电流比)。
零序电流互感器作用一、前言在电力系统中，零序电流互感器是一种非常重要的设备。
它可以用来检测电力系统中的零序电流，并将其转化为可供保护装置使用的信号。
本文将详细介绍零序电流互感器的作用，包括其定义、原理、应用等方面。
二、定义零序电流互感器是一种测量电力系统中三相不平衡时产生的零序电流的传感器。
它通过将传输线上的三相不平衡电流转换为低值信号来检测该电流，并将其提供给保护装置使用。
三、原理零序电流互感器基于法拉第定律工作。
当传输线上存在三相不平衡时，会产生一个额外的零序电流。
这个额外的电流可以通过放置在传输线上的三个磁芯中间的一个磁芯来检测。
当额外的零序电流通过磁芯时，会在磁芯周围产生一个磁场。
这个磁场可以被转换成一个低值信号，并通过连接到保护装置或其他设备来进行处理。
四、应用1. 保护装置零序电流互感器最常见的应用是在保护装置中。
保护装置可以使用零序电流互感器来检测电力系统中的故障，并采取适当的措施来防止故障扩散。
例如，当出现接地故障时，会产生额外的零序电流。
这个额外的电流可以被零序电流互感器检测到，并将信号传递给保护装置。
保护装置可以使用这个信号来断开故障区域与电力系统的连接，从而防止故障扩散。
2. 三相不平衡检测除了用于保护装置外，零序电流互感器还可以用于检测三相不平衡。
当传输线上存在三相不平衡时，会产生一个额外的零序电流。
这个额外的电流可以被零序电流互感器检测到，并将信号传递给其他设备进行处理。
3. 用于地面监测在一些特殊情况下，零序电流互感器也可以用于地面监测。
例如，在一些高压输电线路中，可能会出现由于树木、建筑物等原因导致导线触地的情况。
此时，会产生一个额外的零序电流。
这个额外的电流可以被零序电流互感器检测到，并将信号传递给其他设备进行处理。
五、总结本文详细介绍了零序电流互感器的作用，包括其定义、原理、应用等方面。
可以看出，零序电流互感器在电力系统中扮演着非常重要的角色，可以用于保护装置、三相不平衡检测和地面监测等方面。
零序电流互感器穿线方法零序电流互感器是一种用于电力系统中的保护装置，它可以检测电力系统中的零序电流，从而实现对电力系统的保护。
在使用零序电流互感器时，需要进行穿线操作，以确保其正常工作。
下面将介绍零序电流互感器的穿线方法。
一、零序电流互感器的基本原理零序电流互感器是一种电流互感器，它可以检测电力系统中的零序电流。
在电力系统中，零序电流是指三相电流不平衡时，通过中性点流过的电流。
零序电流互感器的基本原理是利用电流互感器的变压作用，将电力系统中的零序电流变成可以测量的电流信号，从而实现对电力系统的保护。
二、零序电流互感器的穿线方法1. 确定穿线位置在进行零序电流互感器的穿线操作之前，需要先确定穿线位置。
一般来说，零序电流互感器的穿线位置应该选择在电力系统的中性点处。
如果无法确定中性点的位置，可以通过测量三相电流的大小来确定。
2. 进行穿线操作确定穿线位置之后，就可以进行穿线操作了。
穿线操作的具体步骤如下：（1）将电力系统中的三相电流分别接入零序电流互感器的三个相位端口。
（2）将零序电流互感器的中性端口接入电力系统的中性点处。
（3）将零序电流互感器的输出端口接入保护装置或测量仪表。
3. 注意事项在进行零序电流互感器的穿线操作时，需要注意以下事项：（1）穿线前需要确认电力系统的电压等级和电流等级，以确保零序电流互感器的额定电压和额定电流符合要求。
（2）穿线时需要注意线路的接线顺序，以确保电流互感器的正常工作。
（3）穿线后需要进行电气测试，以确保零序电流互感器的输出信号符合要求。
三、总结零序电流互感器是一种用于电力系统中的保护装置，它可以检测电力系统中的零序电流。
在使用零序电流互感器时，需要进行穿线操作，以确保其正常工作。
穿线操作需要注意线路的接线顺序和电气测试等事项。
通过正确的穿线操作，可以确保零序电流互感器的正常工作，从而实现对电力系统的保护。
零序电流互感器的作用及其原理
零序电流互感器是一种用来测量零序电流的电气仪器。
它可以测量系统中的零序电流，以检测过电流保护器的运行状态，及时发现电气设备的缺陷，从而起到保护系统的作用。
零序电流互感器的原理是基于改变电流的磁感应，当一个电流通过一个线圈时，线圈内将产生一个磁场，当另一个线圈处于这个磁场中时，线圈内的电流将发生变化。
这就是零序电流互感器的原理。
零序电流互感器由一组线圈和一个精密测量电路组成。
线圈连接到电源路线的母线上，当零序电流流入线圈时，线圈内产生磁场，精密测量电路检测线圈内电流的改变，然后将其转换为可以显示的数字信号，以此来测量零序电流的大小。
零序电流互感器可以有效检测系统中电缆的短路、断路、开路等故障情况，从而及时发现电气设备的缺陷，以及过电流保护器的运行状态，从而起到保护系统的作用。
因此，零序电流互感器可以被广泛应用于电力系统的检测与保护中。

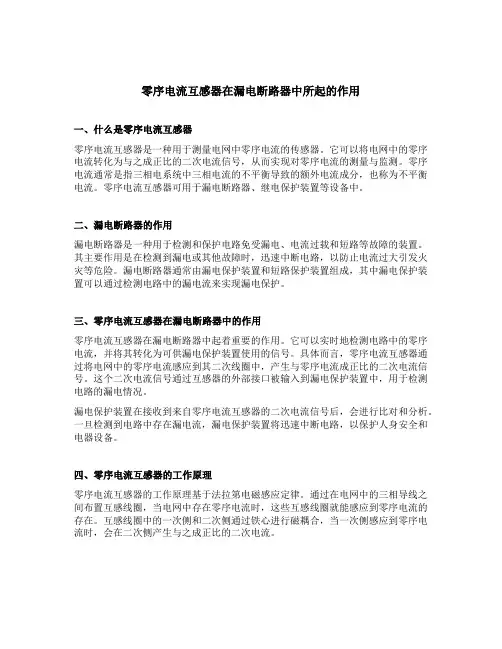

零序电流互感器在漏电断路器中所起的作用一、什么是零序电流互感器零序电流互感器是一种用于测量电网中零序电流的传感器。
它可以将电网中的零序电流转化为与之成正比的二次电流信号，从而实现对零序电流的测量与监测。
零序电流通常是指三相电系统中三相电流的不平衡导致的额外电流成分，也称为不平衡电流。
零序电流互感器可用于漏电断路器、继电保护装置等设备中。
二、漏电断路器的作用漏电断路器是一种用于检测和保护电路免受漏电、电流过载和短路等故障的装置。
其主要作用是在检测到漏电或其他故障时，迅速中断电路，以防止电流过大引发火灾等危险。
漏电断路器通常由漏电保护装置和短路保护装置组成，其中漏电保护装置可以通过检测电路中的漏电流来实现漏电保护。
三、零序电流互感器在漏电断路器中的作用零序电流互感器在漏电断路器中起着重要的作用。
它可以实时地检测电路中的零序电流，并将其转化为可供漏电保护装置使用的信号。
具体而言，零序电流互感器通过将电网中的零序电流感应到其二次线圈中，产生与零序电流成正比的二次电流信号。
这个二次电流信号通过互感器的外部接口被输入到漏电保护装置中，用于检测电路的漏电情况。
漏电保护装置在接收到来自零序电流互感器的二次电流信号后，会进行比对和分析。
一旦检测到电路中存在漏电流，漏电保护装置将迅速中断电路，以保护人身安全和电器设备。
四、零序电流互感器的工作原理零序电流互感器的工作原理基于法拉第电磁感应定律。
通过在电网中的三相导线之间布置互感线圈，当电网中存在零序电流时，这些互感线圈就能感应到零序电流的存在。
互感线圈中的一次侧和二次侧通过铁心进行磁耦合，当一次侧感应到零序电流时，会在二次侧产生与之成正比的二次电流。
五、零序电流互感器的特点和优势1.高精度：零序电流互感器能够对电网中的微弱零序电流进行精确测量，能够准确地检测到电路中的漏电流。
2.安全可靠：零序电流互感器能够迅速感应到电网中的零序电流，使漏电保护装置能够及时切断电路，防止漏电导致的安全事故。
零序电流互感器零序电流互感器（Zero-sequence Current Transformer）是电力系统保护与控制中的一种重要装置，一般用来测量电网中的零序电流。
随着电力系统的发展，零序电流互感器已经成为电力系统的必要专业设备之一。
本文将从零序电流互感器的基本原理、分类、装置接线、性能要求等方面对其进行介绍。
一、零序电流互感器的基本原理零序电流互感器是一种特殊的互感器，其理论基础是梅比乌斯定理。
梅比乌斯定理是指：在一般多维拓扑空间中任取两个简单闭合曲面，如果第一个曲面所包围的自由电荷等于第二个曲面所包围的自由电荷，则两个曲面所包围的电流相等。
在电力系统中，由于各种不光滑的介质和线路的存在，零序电流是不可避免的。
而零序电流互感器的作用就是测量电网中零序电流的大小和方向，以便对电网进行保护和控制，保证电网的安全和可靠运行。
二、零序电流互感器的分类零序电流互感器按照其磁路结构可以分为铁芯型和空芯型两种。
铁芯型零序电流互感器是指在传导体上套上一个铁芯，使其成为一个磁路，从而形成互感器的磁路；而空芯型零序电流互感器则是使用一些特殊的材料（如磁场屏蔽材料）来形成互感器的空磁路结构，以实现对电流的测量。
另外，零序电流互感器还可以根据其测量范围的不同分为三相零序电流互感器和单相零序电流互感器两种。
三相零序电流互感器适用于对三相电网中的零序电流进行测量；而单相零序电流互感器则可以独立地测量单一电缆、设备或线路中的零序电流。
三、零序电流互感器的装置接线零序电流互感器的装置接线分为串联接线和并联接线两种方式。
在电网中，常常使用并联方式来连接零序电流互感器，使其与保护继电器并联，完成对电网中零序电流的测量和监测。
对于三相电网，通常需要使用三台零序电流互感器来进行测量，三个零序电流互感器应该放置于同一个位置，以保证其磁通量的一致性。
此外，在并联连接时，应该保持电流方向一致，以免由于相位差而导致测量误差。
四、零序电流互感器的性能要求（一）线圈匝数：线圈匝数越多，磁通量就越大，灵敏度也就越高，线圈匝数的选择应该根据测量需求来确定。
零序电流互感器原理及接线方式在电力系统中,'零序'这个名词出现在三相交流电不对称短路分析中.如果三相交流电的ABC三相的大小相等,矢量相位差彼此差120度,方向是A到B到C到A,此为'正序',如果方向是A到C到B到A的话,称为'负序'.如果ABC大小相等,方向相同,称为零序.如果A,B,C,的矢量和为0,则称分量中不包括零序分量.在三相系统中三相线电压之和恒为0,故线电压中没有零序分量.在没有中性线的星形接线中,Ia+Ib+Ic=0,因而不存在电流的零序分量.在三角形接法中,线电流是相电流之差,相电流中的零序分量在闭合的三角形中自成环流,线电流中没有零序分量.零序电流必须以中性线(或地线)作为通路,且中性线中的零序电流为一相零序电流的3倍.零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零，即∑I=0，它是用零序C.T作为取样元件。
在线路与电气设备正常的情况下，各相电流的矢量和等于零（对零序电流保护假定不考虑不平衡电流），因此，零序电流互感器的二次侧绕组无信号输出（零序电流保护时躲过不平衡电流），执行元件不动作。
当发生接地故障时的各相电流的矢量和不为零，故障电流使零序C.T的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。
零序电流互感器保护一般适合使用于TN接地系统。
因为当发生一相接地时，对TN-S系统Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE和接触阻抗Zf，即Zs＝Z1+ZPE+Zf；对于TN-C系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN和接触电阻Zf，即ZS＝Z1+ZPEN+Zf；对于TN-C-S系统，Id回路阻抗包括相线阻抗Z1，PEN线阻抗ZPEN，PE线阻抗ZPE和接触电阻Zf，即ZS＝Z1+ZPEN+ZPE+Zf，产生的单相接地故障电流Id＝220/ZS，明显大于无故障时的三相不平衡电流，只要整定合适，就可检测出发生接地故障时的零序电流，以切断故障回路。
零序电流互感器的作用、原理零序互感器一般指零序电流互感器电力行业使用的物品。
零序电流互感器为单匝穿心式电流互感器，一般用于电力保护设备如：小电流接地选线装置，微机消谐装置等配套使用。
民熔 LXK-φ120电缆型零序电流互感器材质防锈耐用使用绝缘油制冷切割工艺，避免了互感器长期使用过程中的腐蚀紫铜排固定二次接线端子敏感敏捷零序电流保护具体应用可在三相线路上各装一个电流互感器（CT），或让三相导线一起穿过一零序CT，也可在中性线N上安装一个零序CT，利用这些C.T来检测三相的电流矢量和，即零序电流Io，IA+IB+IC=Io当线路上所接的三相负荷完全平衡时（无接地故障，且不考虑线路、电器设备的泄漏电流），Io=0；当线路上所接的三相负荷不平衡，则Io=IN，此时的零序电流为不平衡电流IN；当某一相发生接地故障时，必然产生一个单相接地故障电流Id，此时检测到的零序电流IO=IN+Id，是三相不平衡电流与单相接地电流的矢量和。
零序电流保护一般适用于TN接地系统。
对于TN-C系统，ID回路阻抗包括相线阻抗Z1、PE线阻抗ZPE和接触阻抗ZF，即ZS=Z1+ZPE+ZF；对于TN-C系统，ID 回路阻抗包括相线阻抗Z1、笔线阻抗zpen和接触电阻ZF，即ZS=Z1+zpen+ZF；对于TN-C-S系统，ID回路阻抗包括相线阻抗Z1，笔线阻抗zpenPE线阻抗ZPE和接触电阻ZF，即ZS=Z1+zpen+ZPE+ZF，产生单相接地故障电流id=220/ZS，明显大于三相无故障不平衡电流。
只要设置合适，就可以检测出接地故障时的零序电流，切断故障电路。
但对于it系统，一般应用于对供电可靠性要求较高的工矿企业，不需要立即切断供电回路进行单相接地，而是需要发出绝缘损坏监测信号来维持供电一段时间。
单相接地时，流过故障线路的零序电流是整个系统无故障时的电容电流之和，因此很容易检测出接地故障电流。
因此，零序电流保护装置可用于监测相对第一次接地故障。
单相零序电流互感器
首先，单相零序电流互感器的工作原理是基于法拉第电磁感应
定律。
当电流通过互感器的一侧（一次侧）流过时，会在另一侧
（二次侧）感应出一个与一次侧电流成比例的电流。
零序电流互感
器的特殊之处在于它能够检测系统中的零序电流，即通过中性点的
电流。
其次，单相零序电流互感器通常用于保护装置中，以便在发生
对称故障或非对称负载时能够及时检测到零序电流，并触发保护动作。
这有助于防止系统中出现接地故障或其他故障情况，保障电力
系统的安全运行。
此外，单相零序电流互感器的安装位置通常是在中性点接地处，以便能够准确地感知零序电流的变化。
在实际应用中，需要根据系
统的特点和需求来选择合适的单相零序电流互感器，并严格按照相
关标准和规范进行安装和调试。
总的来说，单相零序电流互感器在电力系统中起着重要作用，
能够及时准确地检测系统中的零序电流，从而保护系统设备和人员
的安全，确保电力系统的稳定运行。
希望以上信息能够对你有所帮助。
如果还有其他问题，欢迎继续提问。
零序电流互感器工作原理零序电流互感器是一种用于测量或检测系统中的零序电流的互感器。
零序电流是指在三相电力系统中，三相电流之间的不平衡所导致的零序电流。
零序电流互感器的作用是将系统中的零序电流转化为可测量的信号，并传递给测量或保护装置。
零序电流互感器的工作原理可以简单描述为以下几个步骤：1. 传导电流：当系统中存在零序电流时，零序电流互感器将通过其一次侧绕组接入系统电路中。
这个侧绕组一般会与系统中的中性点相连接。
2. 电磁感应：零序电流通过互感器的一次侧绕组时，会在互感器的二次侧绕组中产生电磁感应。
这个二次侧绕组通常是多匝绕组，可以根据需要进行匝数的选择。
3. 信号传递：电磁感应作用下，在互感器的二次侧绕组中会产生与零序电流成正比的电压信号。
这个电压信号可以通过连接在互感器的二次侧的测量或保护装置进行读取和处理。
4. 标准化信号：为了方便测量或保护装置的使用，在互感器的二次侧通常会进行信号的标准化处理。
这个处理可以包括放大、滤波和线性化等操作，以使信号符合测量或保护装置的要求。
通过以上几个步骤，零序电流互感器可以将系统中的零序电流转化为可测量的标准信号。
这样，我们可以通过测量或保护装置来监测和保护系统中的零序电流，防止可能的故障或事故发生。
需要注意的是，零序电流互感器的选择和使用应根据具体的系统要求和应用场景来确定。
在选择互感器时，需要考虑系统的额定电流、额定电压、精度等参数，并确保互感器的额定参数满足系统的需求。
总结起来，零序电流互感器是一种基于电磁感应原理的电气设备，用于测量和检测系统中的零序电流。
通过传导电流、电磁感应、信号传递和标准化信号等步骤，零序电流互感器可以将系统中的零序电流转化为可测量的标准信号，以供测量或保护装置使用。
选择和使用互感器时需考虑系统要求，并确保互感器的额定参数符合系统需求。
这样，零序电流互感器可以有效地监测和保护系统中的零序电流，确保系统的安全稳定运行。
一零序电流互感器原理、作用及如何使用
答:原理：零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。
在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作。
当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。
作用：当电路中发生触电或漏电故障时，保护动作，切断电源。
使用：可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器，利用其来检测三相的电流矢量和.
二零序电流互感器它的零序的涵义是什么？它主要的功能与作用是什么？
答：如果在三相四线中接入一个电流互感器，这时感应电流为零。
当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）
这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。
这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。
产生零序电流的两个条件:
1、无论是纵向故障、还是横向故障、还是正常时和异常时的不对称，只要有零序电压的产生；
2、零序电流有通路。
以上两个条件缺一不可。
因为缺少第一个，就无源泉；缺少第二个，就是我们通常讨论的“有电压是否一定有电流的问题。
零序公式:3U0=UA+UB+UC,3I0=IA+IB+IC
三：在矿用开关里的馈电开关中,零序电流互感器与三相电抗器的作用分别是什么?零序电流与零序电压的区别是什么?选择性漏电是怎么实现的?
答：零序电流互感器的作用是使电流实现方向保护，真正实现选择性漏电保护，三相电抗器的作用是能在电路中起到阻抗的作用的。
零序电流是三相电流不平衡所产生的，如漏电、三相电压不平衡时所产生。
选择性漏电是通过电流的方向实现的，在总开关时，电流是从电源到负荷端流入进行检测，在分开关时，电流是从负荷端到电源端流入进行检测，零序电流互感器一般都用在检测零序电流从负荷端流入时实现选择性漏电的。
