筋从AL钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水平）钢筋。
端头直钩与AL箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
●墙问题（3）：剪力墙端部有暗柱时，剪力墙水平钢筋应该伸入柱钢筋内侧还是外侧，现实中大多数工地都是伸入暗柱主筋外侧，我觉得这样不妥，但图集上没有详细规定，正确的做法应该是怎么样的？■答墙问题（3）：通常剪力墙水平钢筋放在外侧，如果伸入端柱竖向钢筋内侧时，需要向内弯折，这样做会形成钢筋笼“颈缩”，因此，水平钢筋走暗柱主筋外侧即可。
剪力墙尽端不存在水平钢筋的支座，只存在“收边”问题。
请参看03G101勘误：6、第47页端部暗柱墙构造中剪力墙水平筋弯钩位置稍往后退，在暗柱端部纵筋后“扎进”暗柱。
●墙问题（4）：请问陈总在03G101第47页中“剪力墙水平钢筋构造”，为什么取消了原00G101第33页中“剪力墙身水平钢筋构造”的“转角墙，外侧水平钢筋设搭接接头”的构造做法？因为在转角墙外侧设搭接接头比较便于施工，外侧水平筋连续通过转弯在施工中比较困难。
■答墙问题（4）：按照我国施工实践中的传统做法，局部无间隙（纵筋搭接或箍筋局部重叠）的并列钢筋最多为两根（如果严格要求，为保证混凝土对钢筋的360度握裹，不应该允许有无间隙的并列钢筋，请参看35页右上角构造）。
由于转角部位存在比较密的箍筋，如果转角墙外侧水平钢筋在阳角位置设搭接接头，则难以保证局部并列钢筋最多为两根，钢筋混凝土中将形成多条贯通内缝，当地震发生时，可能会在此关键部位发生破坏。
●墙问题（5）：关于补强钢筋“缺省”标注的问题。
《03G101-1图集》第17页，剪力墙矩形洞口补强钢筋的第（2）条是否和第（1）条相联系的，即：如果设置补强纵筋大于构造配筋，则需注写洞口每边补强钢筋的数值；如果设置补强纵筋不大于构造配筋，则按第（1）条“洞口每边加钢筋≥2Φ12且不小于同向被切断钢筋总面积的50%”执行。
陈青来钢筋平法问题解答山东大学陈青来教授答疑平法国家建筑标准设计中的问题陈青来钢筋平法问题答疑平法改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，是混凝土结构施工图设计方法的重大改革。
平法已在全国全面普及并向纵深发展。
平法追求的是一个过程，在这个过程中平法会不断地否定自身并进一步完善。
随着平法的不断推陈出新，也要求我们在对平法深刻理解的基础上不断学习和应用新的理论和技术。
今年的6月-9月，广联达公司在全国陆续开展了21场陈青来平法讲座，希望通过此类讲座能够提升广大造价人员对平法的应用能力，在讲座最后的答疑环节，很多造价人员围绕新图集06G101-6和03G.11G系列图集提出了自己多年来对平法的疑问，本期我们特选择了答疑环节的部分问题。
希望能够帮助大家更好的理解和应用平法。
本期专家支持：冯俊国2000年毕业后从事施工工作，具有丰富的施工经验。
2003年进入广联达公司后，担先后担任过公司的钢筋、图形软件高级应用讲师及服务经理，精通平法，曾多次担任大型平法讲座的讲师。
目前为广联达总公司钢筋产品经理。
06G101-6问题1、06－6P45第三条如ex尺寸大，较大者方向钢筋设置在下，请问到底是哪个方向？答：图集中注解第5条已经明确规定了水平为X方向，垂直为Y 方向，而且图示也已经非常清晰了，ex指的是x方向的柱外缘到基础外缘的长度，ey，指的是y方向的柱外缘到基础外缘的长度，二者要判断大小，哪个值大，哪个方向的钢筋就放置在下。
2、06－6基础梁端无外伸构造与04G101-3P29不同，为什么？答：06G101-6和04G101-3所涉及的基础类型不同，它们的受力情况是不一样的，同时在新的图集中也考虑了一些新的处理方式，像柱的插筋构造也是有区别的。
3、06101-6P53柱宽基础梁时，加腋筋竖筋如￠8@200在封闭范围内全部布置吗？还是仅图上示意根数？答：在加腋的这个位置，布置的是钢筋网片，如果只是图上的3根，那要200的间距干嘛！只是在计算的时候La长度范围是不用布置的，图示主要表达的是这个意思。

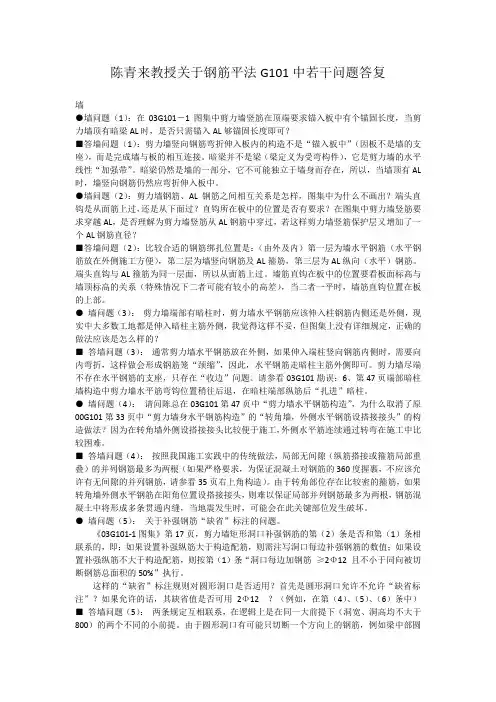

陈青来教授关于钢筋平法G101中若干问题答复墙●墙问题（1）：在03G101－1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL 时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水平）钢筋。
端头直钩与AL箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
●墙问题（3）：剪力墙端部有暗柱时，剪力墙水平钢筋应该伸入柱钢筋内侧还是外侧，现实中大多数工地都是伸入暗柱主筋外侧，我觉得这样不妥，但图集上没有详细规定，正确的做法应该是怎么样的？■答墙问题（3）：通常剪力墙水平钢筋放在外侧，如果伸入端柱竖向钢筋内侧时，需要向内弯折，这样做会形成钢筋笼“颈缩”，因此，水平钢筋走暗柱主筋外侧即可。
剪力墙尽端不存在水平钢筋的支座，只存在“收边”问题。
请参看03G101勘误：6、第47页端部暗柱墙构造中剪力墙水平筋弯钩位置稍往后退，在暗柱端部纵筋后“扎进”暗柱。
●墙问题（4）：请问陈总在03G101第47页中“剪力墙水平钢筋构造”，为什么取消了原00G101第33页中“剪力墙身水平钢筋构造”的“转角墙，外侧水平钢筋设搭接接头”的构造做法？因为在转角墙外侧设搭接接头比较便于施工，外侧水平筋连续通过转弯在施工中比较困难。

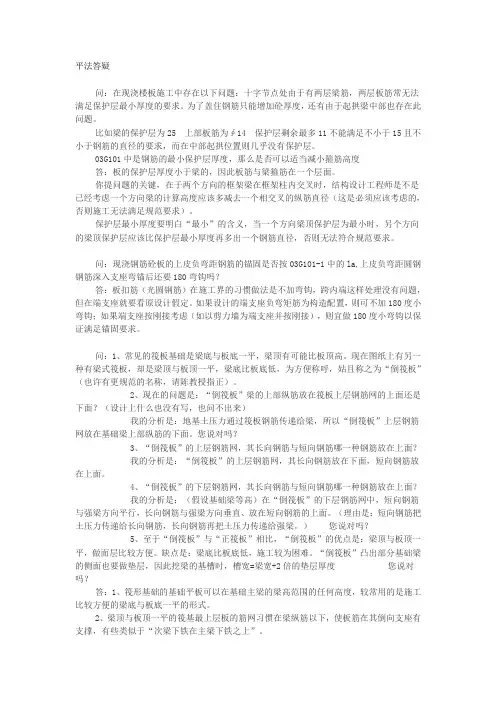

平法答疑问：在现浇楼板施工中存在以下问题：十字节点处由于有两层梁筋，两层板筋常无法满足保护层最小厚度的要求。
为了盖住钢筋只能增加砼厚度，还有由于起拱梁中部也存在此问题。
比如梁的保护层为25 上部板筋为∮14 保护层剩余最多11不能满足不小于15且不小于钢筋的直径的要求，而在中部起拱位置则几乎没有保护层。
03G101中是钢筋的最小保护层厚度，那么是否可以适当减小箍筋高度答：板的保护层厚度小于梁的，因此板筋与梁箍筋在一个层面。
你提问题的关键，在于两个方向的框架梁在框架柱内交叉时，结构设计工程师是不是已经考虑一个方向梁的计算高度应该多减去一个相交叉的纵筋直径（这是必须应该考虑的，否则施工无法满足规范要求）。
保护层最小厚度要明白“最小”的含义，当一个方向梁顶保护层为最小时，另个方向的梁顶保护层应该比保护层最小厚度再多出一个钢筋直径，否则无法符合规范要求。
问：现浇钢筋砼板的上皮负弯距钢筋的锚固是否按03G101-1中的la,上皮负弯距圆钢钢筋深入支座弯锚后还要180弯钩吗？答：板扣筋（光圆钢筋）在施工界的习惯做法是不加弯钩，跨内端这样处理没有问题，但在端支座就要看原设计假定。
如果设计的端支座负弯矩筋为构造配置，则可不加180度小弯钩；如果端支座按刚接考虑（如以剪力墙为端支座并按刚接），则宜做180度小弯钩以保证满足锚固要求。
问：1、常见的筏板基础是梁底与板底一平，梁顶有可能比板顶高。
现在图纸上有另一种有梁式筏板，却是梁顶与板顶一平，梁底比板底低，为方便称呼，姑且称之为“倒筏板”（也许有更规范的名称，请陈教授指正）。
2、现在的问题是：“倒筏板”梁的上部纵筋放在筏板上层钢筋网的上面还是下面？（设计上什么也没有写，也问不出来）我的分析是：地基土压力通过筏板钢筋传递给梁，所以“倒筏板”上层钢筋网放在基础梁上部纵筋的下面。
您说对吗？3、“倒筏板”的上层钢筋网，其长向钢筋与短向钢筋哪一种钢筋放在上面？我的分析是：“倒筏板”的上层钢筋网，其长向钢筋放在下面，短向钢筋放在上面。
问：1、梁的下部纵筋一定要在中间支座锚固吗？2、从03G101-1图集第54页的图中，两边钢筋的切断点都在中间支座上，可否理解为两边钢筋在中间支座搭接？3、不是说“能通则通”吗？支座两边直径相同的钢筋贯穿中间支座，不是可以降低支座处的钢筋拥挤程度吗？答：1、从03G101-1图集第54页的图中可以看出，框架梁的下部纵筋一般都在中间支座锚固。
其锚固长度同时满足两个条件：(1) ≥ LaE(2) ≥ 0.5hc + 5d （即是“超过柱中心线5d” ）2、第54页图中所示的“梁下部纵筋在中间支座的构造”，说的是“钢筋锚固”，而不是“钢筋搭接”。
“钢筋搭接”是两根钢筋之间的行为，“钢筋锚固”是一根钢筋对于支座的行为。
图中所标出的“锚固长度”是每根钢筋从支座边缘到切断点的距离。
按锚固长度两个条件之一的“≥LaE”来看，下部纵筋的切断点一般应该伸过支座的另一边了，而不是“在支座内部”了。
3、“能通则通”一般是对于梁的上部纵筋说的，梁的上部纵筋在中间支座上“能通则通”，而上部纵筋可以在上部跨中1/3跨度的范围内进行连接。
但是，梁的下部钢筋不能在支座上“能通则通”、而让钢筋在下部跨中进行连接。
因为，下部跨中是正弯矩最大的地方，钢筋是不允许在此范围内连接的。
再问：2005年10月21日听了陈青来教授的讲座：下部钢筋也能连通布置，可以在支座处1/3跨度的范围内连接（一般用机械连接）。
答：陈青来教授讲的是两点不同的意思：1、对于“非抗震框架梁”来说，可以在“支座处1/3跨度的范围内连接”，因为这里没有正弯矩。
——03G101-1图集也已经肯定了这一点。
2、如果采用一级机械连接，可以在任何位置上进行连接。
因为一级机械连接经过国家的多次试验，证明是相当可靠的（拉力试验的钢筋破坏点都不在机械连接处）。
问：03G101-1图集第65页中间支座上部纵筋的延伸长度，只在第一排钢筋上面标注尺寸“Ln / 3” 。
现在工程中出现了中间支座第二排上部纵筋，其延伸长度如何处理？是否可按“框架梁”的“Ln / 4”来处理？答：答案是肯定的，非框架梁的中间支座上部纵筋的延伸长度同“框架梁”。
一、问剪力墙竖向钢筋与暗柱边多少距离排放第一根剪力墙竖向钢筋。
答：1/2竖向分布钢筋间距。
二、非抗震的框架梁中以及非框架梁中，是否有不伸入支座的下部钢筋？答：有两个条件必须同时满足：1、下部钢筋不少于1/2伸入支座（另外1/2可以不伸入支座）；2、伸入支座的下部钢筋至少为两根（角筋）。
三、1.在03G101-1第38页及44页的中柱封顶构造C节点图中，当直锚长度≥laE（la）时，此时柱纵筋是否不需要伸至柱顶后截断，只需一个锚固长度就足够了？2、在03G101-1第39页及45页的“梁上柱纵筋构造”中，插筋是否只需伸入梁内满足0.5laE（la）+弯折12d就足够了，而不必伸至梁底部？答：1、必须直达柱顶，否则柱未到头；2、必须伸至梁底，对柱“生根”决不可抠门。
四、在03G101-1第38页和第44页的"柱变截面下柱钢筋封顶,上柱钢筋从新插筋"的构造大样图中,关于下柱钢筋封顶锚固的问题:1、如果梁高hb-保护层≥la E（la）时，下柱钢筋是否伸至柱顶，不需要弯锚部分“c+200”？2、当梁高hb-保护层＜laE（la）时，下柱钢筋才需要弯锚，下柱钢筋伸至柱顶，且还需≥0.5laE（la）时，才加弯锚部分“c+200”？3、是否弯锚部分是固定的“c+200”，不需要再加长了？答：各种情况均须伸至柱顶，然后弯钩“C+200”，这是个封顶问题，不是锚固问题。
五、在03G101-1第57页非抗震楼层框架梁的端支座锚固构造节点中，当直锚时，是否也需要满足≥la且同时满足≥0.5hc+5d的条件？答：可以直锚，请看图注，非抗震没有过中线加5d的要求。
六、1、剪力墙暗梁配筋构造见图集第51页。
但该页图主要说的是连梁的构造，暗梁只有一个截面图。
因此带来了下面的一系列问题。
2、暗梁主筋锚固起点从什么地方算起？当暗梁与暗柱或端柱相连接，暗梁主筋锚固起点从暗柱或端柱的边缘算起。
对吗？暗梁还有没有不与暗柱或端柱相连接的情况呢？3、暗梁的长度有多长？是整个剪力墙墙肢的长度，还是局部？4、暗梁主筋锚入暗柱或端柱的长度：(1) 当暗柱或端柱的长度大于钢筋的锚固长度LaE 时，暗梁主筋直锚入一个锚固长度；(2) 当暗柱或端柱的长度小于钢筋的锚固长度时，暗梁主筋伸至暗柱或端柱外侧纵筋的内侧后弯钩15d ，此时须保证直锚段大于0.4 LaE 。

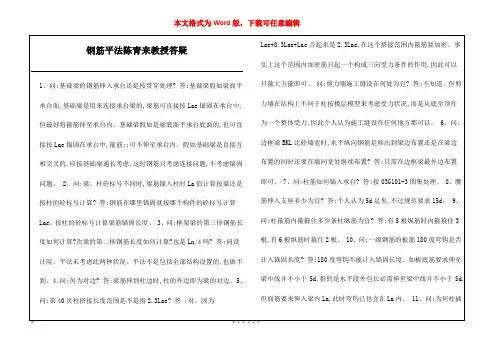

[转] 陈青来教授关于平法答疑（翻样必看）1》问：基础梁的钢筋伸入承台还是按贯穿处理？答：基础梁如果梁面平承台面，基础梁是用来连接承台梁的，梁筋可直接按Lae锚固在承台中，但最好将箍筋伸至承台内。
基础梁如果是梁底面平承台底面的，也可直接按Lae锚固在承台中，箍筋可不伸至承台内。
如果基础梁是直接相互交错的，应按基础梁通长考虑，这时钢筋只考虑连接问题，不考虑锚固问题。
2》问：梁、柱砼标号不同时，梁筋锚入柱时La值计算按梁还是按柱的砼标号计算？答：钢筋在哪里锚固就按哪个构件的砼标号计算Lae。
按柱的砼标号计算梁筋锚固长度。
3》问：框架梁的第三排钢筋长度如何计算？次梁的第二排钢筋长度如何计算？也是Ln/4吗？答：问设计院。
平法未考虑此两种情况。
平法不是包括所有结构设置的，也做不到。
4》问：何为对边？答：梁筋伸到柱边时，柱的外边即为梁的对边。
5》问：第40页柱搭接长度范围是不是指2.3Lae?答：对。
因为Lae+0.3Lae+Lae合起来是2.3Lae，在这个搭接范围内箍筋要加密。
实际上这个范围内加密筋只起一个构成三向受力条件的作用，因此可以只箍大方箍即可。
6》问：剪力墙施工缝设在何处为宜？答：不知道。
但剪力墙在结构上不同于柱按楼层模型来考虑受力情况，而是从底至顶作为一个整体受力，因此个人认为施工缝设在任何地方都可以。
7》问：边框梁BKL比砼墙宽时，水平纵向钢筋是移出到梁边布置还是在梁边布置的同时还要在墙同宽处继续布置？答：只需在边框梁最外边布置即可。
8》问：柱筋如何锚入承台？注：现参照11G101答：按03G101-3图集处理。
9》腰筋伸入支座多少为宜？答：个人认为5d足矣，不过规范要求15d。
10》问：柱箍筋内箍箍住多少条柱纵筋为宜？答：有5根纵筋时内箍箍住3根，有6根纵筋时箍住2根。
11》问：一级钢筋的板筋180度弯钩是否计入锚固长度？答：180度弯钩不能计入锚固长度。
如板底筋要求伸至梁中线并不小于5d，指的是水平段外包长必须伸至梁中线并不小于5d，但面筋要求伸入梁内La，此时弯钩已包含在La内。
平法疑问解答（四）2009-08-04 19:46问：“框架梁纵向钢筋在端支座的锚固长度就是0.4LaE+15d”，这句话为什么不对？答： 1、“框架梁纵筋在端支座的锚固长度就是0.4LaE+15d”，这种认识是不对的。
2、如何认识“0.4LaE+15d”呢？这里包含两方面的问题：一个是框架梁纵筋在端支座的直锚水平段长度的问题，另一个是框架梁纵筋需要弯直钩15d的问题。
3、请注意看03G101-1图集第54页框架梁端支座下面的标注：“伸至柱外边（柱纵筋内侧）”，这是首要的，而后面的半句话“且≥0.4LaE”是对直锚水平段长度的一个验算要求，即是说，直锚水平段长度只可以比0.4LaE长，但千万不能比0.4LaE短。
至于为什么不能比0.4LaE短呢？我的理解是：“0.4LaE”是确保框架梁纵筋在端支座锚固的“下限”，若小于这个长度，则梁纵筋连同所钩挂的部分混凝土都有被“拽出来”的危险。
4、陈青来教授最近讲课时指出：作为梁端支座的框架柱，从过柱中线5d到柱外侧纵筋的内侧的区域是一个“竖向锚固带”。
梁受拉纵筋在端支座锚固的的原则是：要满足弯锚直段≥0.4LaE，弯钩段15d，且应进入边柱的“竖向锚固带”，同时应使钢筋弯钩不与柱纵筋平行接触。
梁的纵筋只要伸进边柱的这个“竖向锚固带”，就可以放心大胆地弯锚，而不必一直伸到柱外侧去。
（但这只是在课堂上听说的，标准图集未见正式变更。
）5、无论框架梁的上部纵筋和下部纵筋，其端部都要弯15d的直钩，这是一个构造要求。
构造要求是混凝土结构的一种技术要求，构造要求是不须经过计算的，是必须执行的。
至于为什么要规定为“15d”呢？陈教授说过，这是经过力学试验的，在“直钩”上5d处至10d处都有内力（变形）存在，到15d处就没有了。
关于“15d”的问题还有很多，下面继续讨论。
问：梁钢筋的集中标注中，比如：4B22/2B20，我的问题是：第一排钢筋和第二排钢筋的间距在图集中哪里可以反应出来，我想知道它们的合理间距是多少。
平法图集编写人陈青来教授对《03G101-1》平法问题的解答2修改浏览权限| 删除● 梁问题（8）：请教陈总，在03G101-1中，楼层框架梁纵筋构造分一二级结构抗震等级和三四级结构抗震等级两种构造，我对照半天，硬是没看出一二级和三四级结构抗震等级构造有什么区别，请陈总指教。
若是没区别，何不合并？像屋面框架梁一样。
■ 答梁问题（8）：二者的确没有区别，可能会在下一次修版时合并。
03G101-1修编初稿和中稿的一、二级抗震等级与三、四级是有区别的，其主要区别是将35页右上角的构造规定用于一、二抗震等级（以后再过渡到所有抗震等级甚至非抗震等级）。
后经校对、审核、评审与再思考后，感到时机尚未成熟，需要再做一些前期工作来创造彻底改变这种传统做法的条件。
现阶段先把该构造放到35页的共用构造中，观察一下我国结构施工界对其反应。
03G101-1定稿保留这个样子，考虑到一是不影响使用，二是为修版保留可能需要的空间（通常新规范体系最初需经若干次修定才会稳定下来，规范一改，国家标准设计也要跟着改）。
我国结构施工的传统做法是将两边（等高）梁的下部筋并排锚入柱节点中，这是发达国家已经废弃的做法。
混凝土里并排紧挨着的两根钢筋，存在一条线状通直内缝，当受力时，这条内缝就可能发展成破坏裂缝，这对于抗震结构可能是严重隐患。
再者，假如两边梁（约80%的梁）的下部钢筋刚好满足钢筋的净距要求，相向并排锚入柱节点后，就不能满足钢筋的净距要求了。
抗震结构要求做到的“三强”：“强柱弱梁、强剪弱弯、强节点强锚固”中的强节点强锚固便得不到保证。
由于节点内先天存在多条线状通直内缝，以及钢筋之间净距不足，将会影响节点区的刚度，削弱节点的塑性变形能力，对于高抗震等级的结构而言有可能是非常严重的问题。
● 梁问题（9）：P62.63页中，KL.WKL箍筋加密区大于等于2hb且大于等于500，在注中，指出hb 为梁截面高。
而在同页，“梁侧面纵向钢筋构造和拉筋”中,hw为梁截面高，当然，这里有文字标注，不会不明白，可在P66页，纯悬挑梁中l<4hb时，这里hb没文字说明，就让人糊涂了。
山东大学陈青来教授答疑平法国家建筑标准设计中的问题陈青来钢筋平法问题答疑平法改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，是混凝土结构施工图设计方法的重大改革。
平法已在全国全面普及并向纵深发展。
平法追求的是一个过程，在这个过程中平法会不断地否定自身并进一步完善。
随着平法的不断推陈出新，也要求我们在对平法深刻理解的基础上不断学习和应用新的理论和技术。
今年的6月-9月，广联达公司在全国陆续开展了21场陈青来平法讲座，希望通过此类讲座能够提升广大造价人员对平法的应用能力，在讲座最后的答疑环节，很多造价人员围绕新图集06G101-6和03G.11G系列图集提出了自己多年来对平法的疑问，本期我们特选择了答疑环节的部分问题。
希望能够帮助大家更好的理解和应用平法。
本期专家支持：冯俊国2000年毕业后从事施工工作，具有丰富的施工经验。
2003年进入广联达公司后，担先后担任过公司的钢筋、图形软件高级应用讲师及服务经理，精通平法，曾多次担任大型平法讲座的讲师。
目前为广联达总公司钢筋产品经理。
06G101-6问题1、06－6P45第三条如ex尺寸大，较大者方向钢筋设置在下，请问到底是哪个方向？答：图集中注解第5条已经明确规定了水平为X方向，垂直为Y方向，而且图示也已经非常清晰了，ex指的是x方向的柱外缘到基础外缘的长度，ey，指的是y方向的柱外缘到基础外缘的长度，二者要判断大小，哪个值大，哪个方向的钢筋就放置在下。
2、06－6基础梁端无外伸构造与04G101-3P29不同，为什么？答：06G101-6和04G101-3所涉及的基础类型不同，它们的受力情况是不一样的，同时在新的图集中也考虑了一些新的处理方式，像柱的插筋构造也是有区别的。
3、06101-6P53柱宽基础梁时，加腋筋竖筋如￠8@200在封闭范围内全部布置吗？还是仅图上示意根数？答：在加腋的这个位置，布置的是钢筋网片，如果只是图上的3根，那要200的间距干嘛！只是在计算的时候La长度范围是不用布置的，图示主要表达的是这个意思。
这一段距离是锚固了。
而且伸入相邻的基础梁，想布置钢筋也比较费事了，梁里面多的是钢筋。
4、06G101-6P61柱顶纵筋在承台内的锚固应伸至承台顶？答：图集中注解第3条已经说明这个问题了，只要伸入承台内的长度满足Lae和35d 的要求就可以了，这个和柱的钢筋要到顶是不一样的。
桩和承台都是基础构件，承台是为了扩大受力截面，更好的承载上部构件，如果桩足够大的话，就没有必要设置承台了。
5、06G101-6 P51页，内容是否与04G101-3的内容相同？还有其他的内容，是否也相同？答：这个是不同的，看图的时候要仔细，非贯通纵筋在-3中取值除了L0/3以外，还有一个a值来控制的，在-6中没有这个控制条件了。
其它的内容有相同也有不同的地方，仔细阅读即可。
6、06G101-6中是否是取消04G101-3中对a=1.2la+hb+0.5hc的规定？答：06G101-6中的基础梁在取值的时候是没有这个控制条件，但是，这不代表取消03G101-3中的相关规定，这本图集包含的内容是独基、条基和桩承台，这些和筏板基础是不同的，两本图集可以对照进行学习，但是，不能否定对方的内容。
7、根据06G101-6中的规定：独基底板钢筋起步≦S/2≦75，是并且关系？是否可按计算般的方法起步50计算？答：二者之间是并且的关系，都要满足的，计算的时候是要按照图集的要求进行计算的，但是，如果计算的双方协商好了，也可以按照传统的方式进行计算。
施工的时候是要按照图集的规定进行布置的。
8、06G101-6中，为何当双杯口的中间杯壁宽度t5﹤400mm时，设A12@200构造筋，t5≧400mm时不设？答：从图示来看，在小于400mm以后，不管是双杯口还是双高杯口的独立基础，都要设置这样的构造钢筋，主要是当小于400mm以后，这部分砼特别是双杯口的基础，就比较脆弱了，一旦上柱有受力变化，有可能会产生开裂等现象，需要布置构造钢筋。
9、06G101-6第45页双柱独立基础底板，顶面配筋是否放置支撑筋呢？答：平法中只规定受力钢筋和构造要求的钢筋的布置情况，本题所涉及的钢筋应该属于施工工艺钢筋，平法也没有规定基础主梁的钢筋如何绑扎，现场不是也得撑起来吗！筏板基础的上部钢筋不也得用马凳支撑吗！这些应该体现在施工组织设计中，而不是在平法中。
10、06G101-6第54页梁高加腋处箍筋与梁的箍筋不用重复布置吧?答：这个是不重复布置的，这个和框架梁加腋是一样的，直接是取代的关系，布置这个就不需要布置其它的箍筋了。
11、06G101-6第23页“底部一平”的配筋如何解释?答：这个在平法图集中已经解释了。
通俗的说就是两个基础梁相交的时候，梁的底标高是相同的，这时候梁的下部钢筋就会打架，要考虑钢筋谁通过的问题。
需要注意的是，这里说的是底部的非贯通纵筋，同时是配筋值不同的时候。
12、06G101-6第68页中地下框架梁DKL纵筋构造图中上排非贯通第二排仍按ln/4计算吗?答：地下框架梁的受力情况和楼层的框架梁类似，但是，二者也有区别。
图示来看地下框架梁中不需布置第二排的非贯通筋，如果设计布置了，需要咨询设计。
13、请解释06G101-6中P11图2.3.2-13中钢筋标注含义答：这个的解释直接看图集中图示上面的说明即可！图集已经说的很明确了。
14、06G101-6中58页中（转角梁板端部无纵向延伸）大样中我个人认为转角梁外侧无需分布板主筋，只须放分布筋即可。
答：本题所指的转角梁的外侧是指什么位置，如果是转角无外伸的构造，在转角的位置受力钢筋布置成网状，分布筋按照注解的第2条进行布置就可以了。
15、04G101-3基础梁端部无外伸处要求上下钢筋对接连通布置，而06G101-6基础梁端部无外伸处上下钢筋可不对接,弯曲12d锚固即可,实用时能否把筏板基础梁梁端无外伸构造套用06G101-6做法?答：不可以，按照现在的情况，只有在设计明确或以后的图集改版中提出才可以，否则，现阶段还是按照各自的构造进行。
17、06G101-6第64-65页的桩钢筋为什么不伸至承台梁顶部？答：这个桩钢筋伸入的构造按照61页的构造来考虑就可以了。
其他问题（一）1、03G101-1 第62页中，梁侧面纵向构造筋的构造要求是：当hw≥450时，设置纵向构造钢筋，且钢筋间距a≤200。
请问，如hw =450时，单侧设置多少道纵向构造筋？是1道还是2道？答：如果梁的净高正好等于450mm的时候，布置一道，那就是有两个空，450/2=225，按照图集要求已经大于200了，要布置两道，其实在这种情况下用不了两道，但是，在规范中有了这样的规定，所以我们一般见到的都是或者不布置，或者要布就布置两道。
另外，如果是设计人员则需要考虑这个问题。
如果是预算和施工人员，按图处理就可以了。
2、框架梁或梁截面较大时,拉筋的构造应如何设置?(当设计者无规定时)答：如果布置侧面构造钢筋或抗扭钢筋的时候，梁需要布置拉筋，拉筋的规定在平法图集中已经非常明确了，直接看03G101-1 P62注解第4条。
3、桩头已镶入承台处，桩顶的承台钢筋是否需考虑保护层?答：从平法的图示来看，桩的钢筋是从桩顶位置布置的，桩伸入承台50，100这个应该已经满足保护层的要求了。
不用从承台顶在考虑保护层了，否则太厚了。
4、抗震框架梁的底筋能搭接吗?在哪个位置搭接?答：抗震框架梁的底筋是可以搭接的，只要不在梁下部跨中位置就可以了。
5、箍筋两个弯钩的总长度应该是多少倍d?答：箍筋两个弯勾如果是135度，抗震的情况下是11.9d，不抗震的时候是6.9d。
6、当暗柱过长时，剪力墙水平分布筋是否应当伸至暗柱端或考虑与暗柱箍筋搭接?答：不管暗柱有多长，暗柱都属于墙的加强，它是墙的一部分，不是墙的支座，所以应该伸至暗柱的端部，不可以搭接。
7、砖混结构中,构造柱与圈梁,哪个是支座?答：在砖混结构中，二者都属于整个建筑物的构造加强构件，柱肯定是梁的支座，但是，在实际作用的时候，砖混结构中主要的承重构件是墙不是构造柱，所以，这种关系不像框架结构那么明显。
8、非框架梁L的底筋锚固长度是12d还是按03G101-1第33页第3点:在任何情况下,锚固长度不得少于250mm?答:这个直接取12d就可以了，L的下部钢筋支座处属于受压区域，和框架梁不同，250mm 指的是受拉钢筋的最小锚固长度。
9、板负筋的分布筋与另一方向的负筋搭接长度是多少?答：分布筋的功能是使主筋绑扎成网,浇捣混凝土时主筋位置不发生偏离。
另一功能是提高主筋的连接长度。
具体的取值范围，平法中没有明确，一般取150mm即可。
10、梁上部钢筋中（2B20)标识的钢筋在遇到有悬挑梁时,如何处理?是将支座钢筋延伸还是布置（2B20）钢筋.（悬挑梁上部未配置有钢筋）答: 悬挑梁上部未配置有钢筋有可能是漏写了，或者没有按照平法的要求来布置，这种情况一定要咨询设计人员。
11、满堂基础中地基梁与承台两者之间交接处钢筋如何配置？答:基本上要看承台的钢筋是不是双层钢筋。
而且基础梁不一定要贯穿承台.高抗力等级要贯穿承台.这个具体的要咨询设计了。
12、非接头搭接,施工时如何保证钢筋不松动.振捣砼时,如何保证两根钢筋间隔是一定的?答:应该是非接触搭接，虽然，两根钢筋不直接绑扎在一起了，但是，钢筋可以和其它的钢筋绑扎的，固定应该不成问题。
13、基础梁上部钢筋与下部钢筋倒置输入与图示不符。
答:简单的来判断，基础梁的受力和框架梁的受力正好是相反的，另外，基础梁在平法集中标注中是下部钢筋在前，上部钢筋在后，这个和框架梁也是相反的，应该和图示是相同的。
14、梁的侧面纵筋在集中标注行已标注,而原位标注再标注时,是否重复计算?答:不会重复计算.但是会按照原位标注内容进行计算.梁平法施工图制图规则规定,施工时,原位标注取值优先.15、判断梁两侧是否有附加箍筋,是否可以依据谁是支座来判断?谁是支座,就可以在另一根梁的梁侧加附加箍筋?若两根梁交叉时,谁也不是谁的支座,是不是两侧都不加?答:附加箍筋主要是用在非框架梁遇框架梁的时候，在框架梁上有可能设置，这个是设计给定的。
如果谁也不是谁的支座，这个更需要设计明确了。
16、转换层的框支梁有2.4m高,梁端头钢筋的锚固是否还是要伸到梁底再加一个锚固长度?答：这个问题直接咨询设计即可，如果设计没有给定，按照平法图集是要这样处理的。
17、简支梁(单跨)底筋锚固长度是MAX{12D,支座中心线},还是应取250(受拉钢筋任何情况下不少于250mm).答:简支梁跨中受拉,到支座部分不受拉.到支座部位弯距为零.单跨简支梁跨中受拉到支座是受压.所以与受拉钢筋任何情况下不少于250mm无关.18、03G101-1图集中：梁下部钢筋都在支座处断开。
