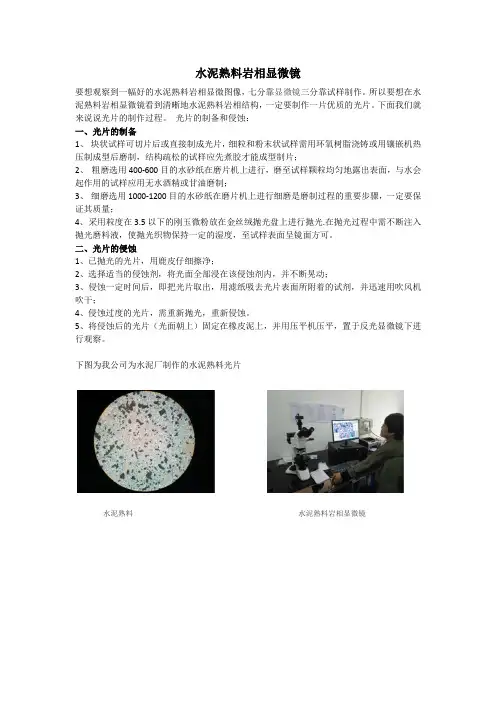

优选水泥熟料岩相分析

水泥熟料岩相显微镜
要想观察到一幅好的水泥熟料岩相显微图像，七分靠显微镜三分靠试样制作。

所以要想在水泥熟料岩相显微镜看到清晰地水泥熟料岩相结构，一定要制作一片优质的光片。

下面我们就来说说光片的制作过程。

光片的制备和侵蚀：
一、光片的制备
1、块状试样可切片后或直接制成光片，细粒和粉末状试样需用环氧树脂浇铸或用镶嵌机热压制成型后磨制，结构疏松的试样应先煮胶才能成型制片；
2、粗磨选用400-600目的水砂纸在磨片机上进行，磨至试样颗粒均匀地露出表面，与水会起作用的试样应用无水酒精或甘油磨制；
3、细磨选用1000-1200目的水砂纸在磨片机上进行细磨是磨制过程的重要步骤，一定要保证其质量；
4、采用粒度在3.5以下的刚玉微粉放在金丝绒抛光盘上进行抛光.在抛光过程中需不断注入抛光磨料液，使抛光织物保持一定的湿度，至试样表面呈镜面方可。

二、光片的侵蚀
1、已抛光的光片，用鹿皮仔细擦净；
2、选择适当的侵蚀剂，将光面全部浸在该侵蚀剂内，并不断晃动；
3、侵蚀一定时间后，即把光片取出，用滤纸吸去光片表面所附着的试剂，并迅速用吹风机吹干；
4、侵蚀过度的光片，需重新抛光，重新侵蚀。

5、将侵蚀后的光片（光面朝上）固定在橡皮泥上，并用压平机压平，置于反光显微镜下进行观察。

下图为我公司为水泥厂制作的水泥熟料光片
水泥熟料水泥熟料岩相显微镜。

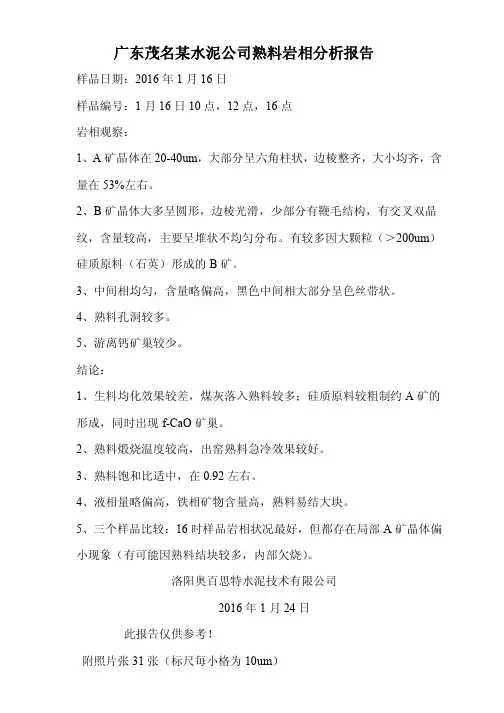

广东茂名某水泥公司熟料岩相分析报告样品日期：2016年1月16日样品编号：1月16日10点，12点，16点岩相观察：1、A矿晶体在20-40um，大部分呈六角柱状，边棱整齐，大小均齐，含量在53%左右。

2、B矿晶体大多呈圆形，边棱光滑，少部分有鞭毛结构，有交叉双晶纹，含量较高，主要呈堆状不均匀分布。

有较多因大颗粒（＞200um）硅质原料（石英）形成的B矿。

3、中间相均匀，含量略偏高，黑色中间相大部分呈色丝带状。

4、熟料孔洞较多。

5、游离钙矿巢较少。

结论：1、生料均化效果较差，煤灰落入熟料较多；硅质原料较粗制约A矿的形成，同时出现f-CaO矿巢。

2、熟料煅烧温度较高，出窑熟料急冷效果较好。

3、熟料饱和比适中，在0.92左右。

4、液相量略偏高，铁相矿物含量高，熟料易结大块。

5、三个样品比较：16时样品岩相状况最好，但都存在局部A矿晶体偏小现象（有可能因熟料结块较多，内部欠烧）。

洛阳奥百思特水泥技术有限公司2016年1月24日此报告仅供参考！附照片张31张（标尺毎小格为10um）A矿晶体，边棱整齐，中间相较高，黑色中间相成丝带状（10时样品）A矿晶体，边棱整齐，中间相较高，黑色中间相成丝带状（10时样品）因生料均化不好出现的局部B矿成堆分布（10时样品）B矿外观呈圆形，局部集中(10时样品)因生料均化不好出现的局部B矿成堆分布（10时样品）大颗粒硅质原料形成的B矿巢（直径约200um）(10时样品)大颗粒硅质原料（＞500um）形成的B矿巢(10时样品)大颗粒硅质原料（＞200um）形成的B矿巢(10时样品)大颗粒硅质原料形成的B矿巢（10时样品）大颗粒硅质原料(约250um）形成的B矿巢（10时样品）大颗粒硅质原料形成的B矿巢，左中部灰色片状为黑色中间相（C3A）结晶体（10时样品）局部煤灰沉降形成因还原气氛出现的毛刺状B矿（10时样品）A矿边棱整齐，多呈柱状，B矿呈卵圆形，分布均匀，黑色中间相成丝带状（12时样品）A矿边棱整齐，呈板柱状，B矿呈卵圆形，分布均匀（12时样品）A矿边棱整齐呈柱状，B矿呈不规则卵圆型成堆分布，黑色中间相成丝带状（12时样品）A矿边棱整齐，呈长柱状，B矿卵圆形成堆分布（12时样品）成堆分布的卵圆形B矿（12时样品）成堆分布的卵圆形B矿（12时样品）晶体较大的带有交叉双晶纹的B矿巢，灰色为C3A因慢冷出现的结晶体（12时样品）因生料硅质原料细度粗（＞300um）出现的带有交叉双晶纹的B矿巢（12时样品）边棱基本整齐、呈板状的A矿，黑色中间相成丝带状（16时样品）边棱基本整齐、呈板状的A矿，黑色中间相成丝带状（16时样品）游离钙矿巢（16时样品）因颗粒较大的硅质原料（＞300um）形成的B矿巢（16时样品）因颗粒较大的硅质原料（＞300um）形成的B矿巢（16时样品）MgO晶体（粉红色）（16时样品）。

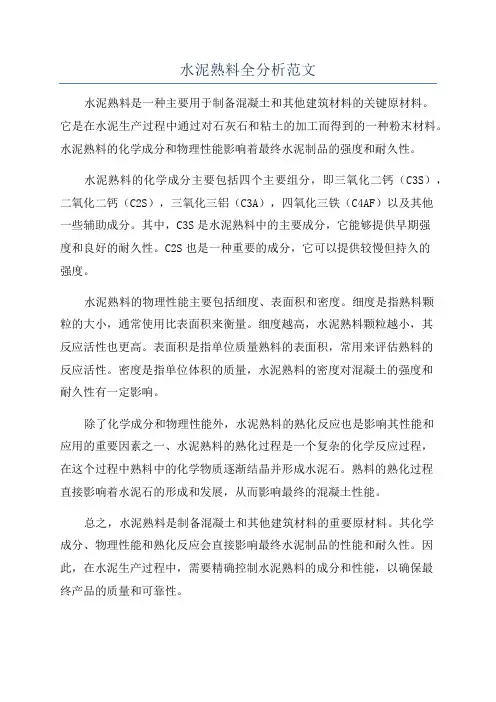

水泥熟料全分析范文
水泥熟料是一种主要用于制备混凝土和其他建筑材料的关键原材料。

它是在水泥生产过程中通过对石灰石和粘土的加工而得到的一种粉末材料。

水泥熟料的化学成分和物理性能影响着最终水泥制品的强度和耐久性。

水泥熟料的化学成分主要包括四个主要组分，即三氧化二钙（C3S），二氧化二钙（C2S），三氧化三铝（C3A），四氧化三铁（C4AF）以及其他
一些辅助成分。

其中，C3S是水泥熟料中的主要成分，它能够提供早期强
度和良好的耐久性。

C2S也是一种重要的成分，它可以提供较慢但持久的
强度。

水泥熟料的物理性能主要包括细度、表面积和密度。

细度是指熟料颗
粒的大小，通常使用比表面积来衡量。

细度越高，水泥熟料颗粒越小，其
反应活性也更高。

表面积是指单位质量熟料的表面积，常用来评估熟料的
反应活性。

密度是指单位体积的质量，水泥熟料的密度对混凝土的强度和
耐久性有一定影响。

除了化学成分和物理性能外，水泥熟料的熟化反应也是影响其性能和
应用的重要因素之一、水泥熟料的熟化过程是一个复杂的化学反应过程，
在这个过程中熟料中的化学物质逐渐结晶并形成水泥石。

熟料的熟化过程
直接影响着水泥石的形成和发展，从而影响最终的混凝土性能。

总之，水泥熟料是制备混凝土和其他建筑材料的重要原材料。

其化学
成分、物理性能和熟化反应会直接影响最终水泥制品的性能和耐久性。

因此，在水泥生产过程中，需要精确控制水泥熟料的成分和性能，以确保最
终产品的质量和可靠性。

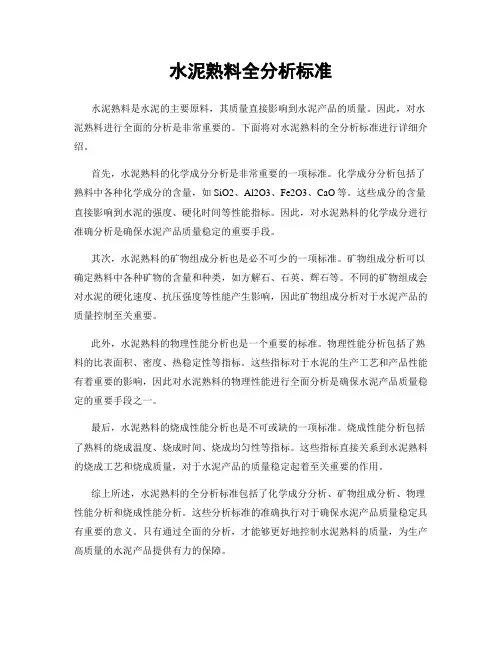

水泥熟料全分析标准
水泥熟料是水泥的主要原料，其质量直接影响到水泥产品的质量。

因此，对水泥熟料进行全面的分析是非常重要的。

下面将对水泥熟料的全分析标准进行详细介绍。

首先，水泥熟料的化学成分分析是非常重要的一项标准。

化学成分分析包括了熟料中各种化学成分的含量，如SiO2、Al2O3、Fe2O3、CaO等。

这些成分的含量直接影响到水泥的强度、硬化时间等性能指标。

因此，对水泥熟料的化学成分进行准确分析是确保水泥产品质量稳定的重要手段。

其次，水泥熟料的矿物组成分析也是必不可少的一项标准。

矿物组成分析可以确定熟料中各种矿物的含量和种类，如方解石、石英、辉石等。

不同的矿物组成会对水泥的硬化速度、抗压强度等性能产生影响，因此矿物组成分析对于水泥产品的质量控制至关重要。

此外，水泥熟料的物理性能分析也是一个重要的标准。

物理性能分析包括了熟料的比表面积、密度、热稳定性等指标。

这些指标对于水泥的生产工艺和产品性能有着重要的影响，因此对水泥熟料的物理性能进行全面分析是确保水泥产品质量稳定的重要手段之一。

最后，水泥熟料的烧成性能分析也是不可或缺的一项标准。

烧成性能分析包括了熟料的烧成温度、烧成时间、烧成均匀性等指标。

这些指标直接关系到水泥熟料的烧成工艺和烧成质量，对于水泥产品的质量稳定起着至关重要的作用。

综上所述，水泥熟料的全分析标准包括了化学成分分析、矿物组成分析、物理性能分析和烧成性能分析。

这些分析标准的准确执行对于确保水泥产品质量稳定具有重要的意义。

只有通过全面的分析，才能够更好地控制水泥熟料的质量，为生产高质量的水泥产品提供有力的保障。

水泥熟料全分析 Jenny was compiled in January 2021水泥熟料全分析摘要： 实验目的：利用沙浴获得除去SiO 2的水泥溶解溶液，通过EDTA 和CuSO 4的配位滴定法测定水泥中Ca 2+、Fe 3+、Al 3+、Mg 2+的含量，对水泥的主要成分进行全分析。

进一步掌握络合滴定方法，通过控制试液的酸度、温度和合适的掩蔽剂、指示剂等条件，来测定铁、铝、镁共存时各自的浓度。

实验结果：Fe 2O 3%=6.33；Al 2O 3%=-0.903；CaO%=64.07；MgO%=2.61。

Fe 2O 3的测定偏高，Al 2O 3完全错误，应该是EDTA 加入不足，CaO 、MgO 测量合理。

背景介绍： 实验原理：水泥熟料的主要化学成分：SiO 2（18-24%）、Fe 2O 3（2-5.5%）、Al 2O 3（4-9.5%）、MgO （<4.5%）CaO （60-70%）。

通过HCl 、HNO 3使金属氧化物（实际是硅铝酸盐）变成可溶性盐，然后过滤出SiO 2（以硅酸的形式沉淀，可以通过加热称重法测定SiO 2的质量）。

由于硅酸吸附严重，需要用热水不断洗涤，利用各离子与EDTA 的配合物稳定程度的强弱、所需要的指示剂和掩蔽作用、pH 的影响，可以采取不同的滴定方案分别测定各离子的含量。

M n++Y 4-=MY 4-n ；Fe 2O 3%=C EDTA ×V EDTA ÷1000×M 0.5Fe2O3(159.69)÷（W 水泥×50÷250）×100； Al 2O 3%=C EDTA ×(V 1×K ）÷1000×M 0.5Al2O3(101.96)÷（W 水泥×50÷250）×100； CaO%=C EDTA ×V EDTA ÷1000×M CaO (56.8)÷（W 水泥×25÷250）×100；Fe 2O 3%=C EDTA ×(V EDTA2-V EDTA2)÷1000×M MgO (40.31)÷（W 水泥×25÷250）×100； 实验方法： 实验仪器：沙浴箱、滴定管、锥形瓶（2个）、250ml容量瓶（2个）、加热装置、大小烧杯、钙指示剂、磺基水杨酸、PAN指示剂、K-B指示剂、氨缓冲溶液（pH=10）、醋酸缓冲溶液（pH=4），20%的NaOH溶液、EDTA溶液、三乙醇胺（1:2）溶液、CuSO4固体、固体NH4Cl、浓盐酸、浓硝酸、1:1HCl、氨水、1:1H2SO4、水泥样品实验步骤：1.水泥样品的制备洗涤仪器，检验滴定管是否漏水---》分析天平准确称量0.4-0.6g的水泥样品，置于干燥烧小杯中。

熟料的岩相分析对水泥煅烧工艺的指导分析摘要：加快分析水泥熟料研祥分析研究，可以有效地加快生产控制管理质量，让人们从多角度进一步加深对于熟料品质的分析研判，同时也能分析窑热工制度是否可以在现有环境下稳定的运作。

但是在现阶段已经有诸多水泥的生产制造厂家在实现水泥熟料品质检测的过程中通过岩相分析法进行分析，但是如何让岩相分析在水泥生产的过程中发挥自身作用，得到有效的使用，从而提升水泥熟料的质量，还需要技术人员在现有技术结构下不断的进行分析研究，提升个人经验。

为此本文对熟料的岩相分析对水泥煅烧工艺的指导分析情况进行了研究，以求提升水泥煅烧工艺质量。

关键词：水泥熟料；岩相分析；水泥煅烧水泥生产工作中最为主要的一项工作任务就是对水泥熟料的管控。

在现有工作推进之中，水泥煅烧始终都是水泥生产的主要内容之一。

现阶段控制水泥熟料的品质方式多数都是以物质检测以及化学分析方式所构建的，之后再通过监测和判断熟料之中的成本与特征，判断熟料的品质。

虽然现阶段有很多方式都可以对水泥煅烧工艺的优化提供科学理论依据，但是仍旧有很多分析方式不能精准全面的对熟料的内部结构形态进行认知，为此在实现水泥煅烧工作的过程中往往就会产生较为严重的问题。

因此加快对岩相分析的使用，增进人们对于熟料的认知理解，也能对水泥的煅烧工艺产生出积极正面的引导。

一、熟料岩相分析为了提升工作质量，在时代的发展下水泥岩相分析逐渐的成为了有效分析水泥熟料完善水泥制造优化方式的主要手段，相关的技术人员在使用岩相分析的过程中也获得了一定的成绩。

诸如熟料光片的制作技术、处置黄心熟料以及熟料性质的控制管理方式等等，而关于水泥岩相主要有三种典型的检测方式，分别是反光分析、偏光分析以及形貌学特征。

在对于熟料的分析过程中，不同的鉴定分析方式所能产生的效果也有明显的差异性。

对于熟料进行岩相分析可以让人们加深对于研祥特点的认识，继而更加熟练地将水泥锻造工艺的操作优势逐渐地发挥出来。

熟料研祥的分析对于水泥的煅烧工艺之道本事呢就有着较为关键的指导作用，主要呈现在几个方面。

实验15 水泥熟料的岩相分析一、实验目的了解水泥熟料的矿物组成、形态，掌握水泥熟料的岩相结构以及显微分析方法。

二、实验内容硅酸盐水泥熟料中主要的矿物组成为硅酸三钙(C3S）、硅酸二钙（C2S）、铝酸三钙(C3A）和铁铝酸四钙（C4AF）。

硅酸三钙在熟料中常固溶少量的MgO、Al2O3、Fe2O3等物质，又被称为A矿。

A矿在单偏光显微镜下为无色透明的棱柱状晶体，Ng=1.722±0。

002（Na)，Np=1.718±0.002(Na)，Ng—Np=0.004 – 0.007，Np近于平行C轴.在正交偏光显微镜下干涉色为一级灰白或深灰，平行消光，二轴晶正光性，光轴角2V=0—5︒.在反光显微镜下，用1％NH4Cl溶液侵蚀光片后,A矿呈兰色，用1%硝酸酒精侵蚀光片后，A矿呈棕色。

图14-1和图14—2是反光显微镜观察到的A矿的形态.图14-1 六角形板状和短柱状A矿晶体图14-2 长柱状A矿晶体硅酸二钙在熟料中常是含有Al3+、Fe3+、K+、Na+、Ti4+等离子的固溶体,又被成为B矿。

B矿有多种晶型，水泥熟料中的β型,属于单斜晶系，Ng=1.735，Nm=1。

726，Np=1.717，Ng—Np=0。

018，正交偏光显微镜下干涉色为一级橙黄，平行消光,二轴晶正光性，光轴角2V=64-69︒。

B矿在反光显微镜下一般呈圆粒状，用1%NH4Cl溶液或1%硝酸酒精溶液侵蚀光片后，呈棕色或棕黄色。

当煅烧温度高于1400︒C,冷却较快时，常形成具有两组相互交叉的双晶纹(图14—3)，当煅烧温度低于1400︒C，冷却较慢时，形成具一组平行的聚片双晶纹(图14—4），当煅烧温度低于1300︒C时，B矿一般不具有双晶。

如果冷却时固溶组分分离，会形成花蕾状B矿（图14-5）和脑状B矿(图14—6).如图14—7所示的手指状、树叶状B矿存在于在还原气氛条件下煅烧的熟料或含硫量高的熟料中。

图14—3 交叉双晶B矿图14—4 平行双晶B矿图14—5 花蕾状B矿图14-6 脑状B矿图14—7 手指状、树叶状B矿硅酸盐水泥熟料中的铝酸盐矿物主要是铝酸三钙(C3A），因其反射率小又被称为黑色中间相.在单偏光显微镜下C3A无色透明,N=1.710.在反光显微镜下,用1％NH4Cl溶液或1%硝酸酒精溶液侵蚀光片后，C3A呈暗色或灰色，用蒸馏水侵蚀光片后，C3A呈兰灰色.当水泥熟料的铝氧率大，熟料慢冷时，C3A晶体为四方片状或叶片状（图14-8)，当冷却快时，则呈点滴状、点线状和骨骼状（图14-9).图14—8 四方片状C3A 图14—9 点滴状、骨骼状C3A硅酸盐水泥熟料中反射率大的铁铝酸盐又称为白色中间相,是一系列固溶体，通常用C4AF表示。

中图分类号：TQ 72. 3 文献标识码：A 文章编号： 008-0473(2020)03-00 2-04 DOI编码： 0. 6008/ki. 008-0473.2020.03.006常见问题熟料的岩相特征分析夏珍珍 冯富宁 杨 柳山东山水水泥集团有限公司，山东 济南 250000摘 要 岩相分析可以直观地观察到熟料实际的矿物相及其大小和形态细节，以及矿物的分布状态和构造，从而根据矿物岩相形态分析形成原因。

熟料矿物的岩相特征与配料、生料细度及均匀性、煅烧制度、冷却效果、窑内还原气氛等有关，是多种因素共同作用的结果，应综合分析，判断影响因素的主次。

掌握常见问题熟料的岩相特征，可以提高岩相分析的准确性，可快速判断生产过程中存在的问题以便采取措施。

关键词 熟料 岩相分析 方镁石 碱含量 慢冷 还原气氛0 引言硅酸盐水泥熟料主要由C3S、C2S、C3A、C4AF 四种矿物组成，其矿物组成及其物质的微观结构决定了其物理性能。

熟料质量不仅与生料配比相关，而且与熟料煅烧、窑内气氛、冷却等生产工艺息息相关。

化学分析和物理检验可以对熟料化学组成和质量作出评价，而不能对熟料内部结构及矿物组成作出评价，但可借助于岩相分析直观地观察熟料矿物相，判断熟料烧成制度和原料组分的影响，从而更为全面地分析和评价生产工艺的合理性，有针对性地指导生产。

也就是说，生产过程中的不良环节均能从熟料岩相结构中反映出来[1]。

本文就预分解窑高镁熟料、高碱熟料、慢冷熟料和还原熟料四种问题熟料的岩相特征进行分析。

1 优质熟料岩相特征优质熟料的岩相特征表现为：A矿含量较高，约50%～60%，呈六方板状，大小较均齐，尺寸30μm左右，边棱光洁，包裹体少；B矿圆粒状，在B矿表面能看到清晰的交叉双晶纹，约占10%～20%，与A矿相间分布；黑色中间相呈点滴状或点线状；孔洞含量较少，分布均匀；有少量圆粒状一次游离氧化钙呈小堆或分散分布[2]。

2 生料成分、熟料冷却及还原气氛等因素对熟料岩相特征的影响以下讨论的问题针对回转窑而言，在熟料岩相样品制备过程中采用1%氯化铵溶液浸蚀（其中图2未浸蚀）。

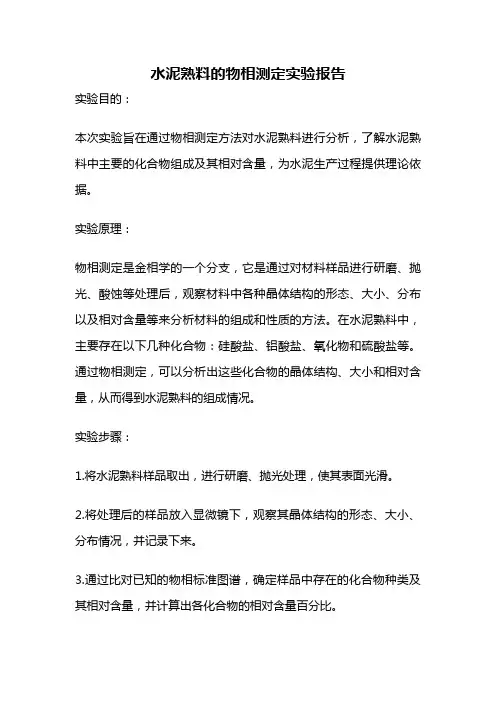

水泥熟料的物相测定实验报告实验目的：本次实验旨在通过物相测定方法对水泥熟料进行分析，了解水泥熟料中主要的化合物组成及其相对含量，为水泥生产过程提供理论依据。

实验原理：物相测定是金相学的一个分支，它是通过对材料样品进行研磨、抛光、酸蚀等处理后，观察材料中各种晶体结构的形态、大小、分布以及相对含量等来分析材料的组成和性质的方法。

在水泥熟料中，主要存在以下几种化合物：硅酸盐、铝酸盐、氧化物和硫酸盐等。

通过物相测定，可以分析出这些化合物的晶体结构、大小和相对含量，从而得到水泥熟料的组成情况。

实验步骤：1.将水泥熟料样品取出，进行研磨、抛光处理，使其表面光滑。

2.将处理后的样品放入显微镜下，观察其晶体结构的形态、大小、分布情况，并记录下来。

3.通过比对已知的物相标准图谱，确定样品中存在的化合物种类及其相对含量，并计算出各化合物的相对含量百分比。

实验结果：通过物相测定，我们观察到水泥熟料中晶体结构主要有以下几种：1.硅酸盐晶体：呈长方形或六角形，大小约为5-10微米。

2.铝酸盐晶体：呈六边形或菱形，大小约为2-5微米。

3.氧化物晶体：呈圆形或椭圆形，大小约为1-3微米。

4.硫酸盐晶体：呈长条形或棒状，大小约为2-5微米。

通过比对标准图谱，我们确定了水泥熟料中主要存在以下几种化合物：1.三钙硅酸盐（C3S）：占总量的60%左右。

2.二钙硅酸盐（C2S）：占总量的20%左右。

3.三钙铝酸盐（C3A）：占总量的10%左右。

4.四钙铝酸盐（C4AF）：占总量的5%左右。

还存在着少量的氧化物和硫酸盐等杂质。

结论：通过本次物相测定实验，我们分析出了水泥熟料中主要的化合物组成和相对含量。

由此可见，水泥熟料中主要的成分是三钙硅酸盐和二钙硅酸盐，占总量的80%左右。

三钙铝酸盐和四钙铝酸盐则分别占总量的10%和5%左右。

对于水泥生产过程来说，这些化合物的含量和相对比例都是非常关键的，它们将直接影响水泥的物理性能和化学性能。

因此，通过物相测定等分析方法，对水泥熟料的组成和性质进行准确的分析和控制，对于水泥生产过程的优化和提高产品质量都具有重要的意义。

用岩相分析方法诊断混凝土质量问题格雷斯化学公司亚太技术中心江加标摘 要：分析调查混凝土质量问题或混凝土结构由于耐久性失效产生的原因，对混凝土结构工程来说，从设计、生产和施工各方面提高质量控制水平以避免类似问题重新出现，理清各 方责任，或制订混凝土结构修复方案等均具有重要的实际意义。

混凝土岩相分析在20世纪90 年代开始逐渐成为混凝土材料研究、综合分析诊断质量问题和调查混凝土结构破坏产生的原 因的常用方法。

国外已有相关标准。

通过3个低强度的实际工程案例介绍用岩相分析方法分析 诊断导致混凝土强度质量问题的原因。

关键词：混凝土; 质量问题；岩相分析；光学显微镜题重新出现，理清各方责任，或制订混凝土结构修复方案具有重要的实际意义。

从材料学的观点来看，混凝土的性能取决于混凝土的组成和微结构。

混凝土岩相分析是一种分析了解混凝土组成和微结 构的有效工具方法。

通过对混凝土材料组成与微结构的岩相分 析，尤其是进行对比分析，大部分混凝土问题及问题严重的程 度都可以找到答案。

前言混凝土既是最简单的材料，也是最复杂的材料。

简单性在 于原材料简单易得，工艺简单，成本低廉。

混凝土的复杂性来源 于组成原材料的多样性和非提纯性以及不同组分之间的相互作 用，混凝土组织结构随时间及环境条件（温度、湿度等）的衍变 性和尺度多重性，以及不同单个性质对材料组成结构要求的矛 盾性。

尽管如此，如果混凝土材料组成、配合比、生产与施工等 一系列所有的过程环节都符合质量控制和保证体系的要求，那 么现场混凝土的质量在一定程度上是可以符合工程要求的。

现 实中混凝土的质量问题随时有可能发生，一方面是由于混凝土 的简单性，使人们往往忽略混凝土复杂性的一面，无论是研发、 设计还是生产和施工，对混凝土的重视程度和投入严重不足， 国内外莫不如此；另一方面，随着现代建筑设计和施工对混凝 土性能要求越来越高，混凝土材料的组成和来源越来越多样复 杂，产生问题的几率也越来越多。

熟料煅烧的典型实例梁旗熟料的岩相检验具有化学分析和物理检验所不可替代的一些优势，可以帮助水泥企业细化各生产环节，提高熟料的质量。

以下介绍4个用岩相检验指导水泥生产的实例。

1急烧熟料实例1.1取样及熟料岩相结构熟料样品来自A 水泥公司，取样时间：2018年6月9日13：20，1号窑窑头。

熟料外观：灰黑色，球摘要：一定的煅烧制度产生相应的岩相结构，通过观察采集的3个水泥厂4个样品岩相的典型矿物形态特征和分布状况，分析出水泥熟料煅烧工艺中存在急烧、欠烧、轻烧、还原气氛煅烧等问题，采取相应的改进措施后，取得了较好的煅烧效果。

关键词：水泥熟料；岩相结构；煅烧工艺中图分类号：TQ172.66文献标识码:B 文章编号：1001-6171（2020）04-0051-04DOI ：10.19698/ki.1001-6171.20204051通讯地址：昆明冶金高等专科学校建筑学院建筑材料工程教研室，云南安宁650300；收稿日期：2020-03-13；编辑：张志红The Typical Examples of Lithofacies Examination Guiding Cement Clinker Calcination LIANG Qi(Building Materials Engineering Teaching and Research Section,Kunming Metallurgy College ，Anning Yunnan 650300,China )Abstract :A certain calcining system produces the corresponding lithofacies structure,By observing the typical mineral morphological characteristics and distribution of lithofacies structure of 4samples collected from 3cement plants,problems in cement clinker calcining process,such as the rapid calcining,incomplete calcining,light calcining,reduction atmosphere calcinations ,were analyzed.After taking the corresponding improvement measures,better calcination effect was obtained.Key words :cement clinker;lithofacies structure;calcination process 51形，3mm 直径以下占40%，3~41mm 之间占60%，致密块状。

1#A矿边棱整齐，多呈麻点状，黑色中间相呈灰色小片状。

1#A矿边棱呈圆钝形，B矿呈手指状，黑色中间相呈灰色大片状。

2# A矿呈花环状，边棱呈圆钝形，黑色中2#A矿多呈花环状，边棱呈圆钝形，黑色间相呈灰色大片状。

中间相呈灰色大片状。

3#A矿多呈花环状，B矿呈手指状，黑色3# A矿边棱整齐，B矿呈葡萄状，黑色中中间相呈灰色大片状。

间相呈灰色片状。

3#A矿边棱整齐，B矿贴近A矿呈卵圆形，黑色中间相呈灰色小片状。

3#A矿边棱成花环状，B矿呈骨骼状（KC 23S12)，黑色中间相呈灰色大片状。

4# A矿边棱成花环状，B矿呈骨骼状（KC 23S12)，黑色中间相呈灰色大片状。

4#A矿边棱成花环状，B矿树枝状（KC2 3S12 )，黑色中间相呈灰色大片状。

4#A矿边棱成花环状，B矿呈树枝状（KC 23S12)，黑色中间相呈灰色大片状。

4#A矿边棱整齐，B矿贴近A矿呈卵圆形，黑色中间相呈灰色小片状。

4# A矿边棱整齐，B矿边棱光滑，呈卵圆状，黑色中间相呈灰色丝带状。

4#A矿边棱整齐，B矿贴近A矿呈卵圆形，黑色中间相呈灰色丝带状。

岩相观察：1、A矿晶体大小在20-50um，呈六角板柱状，边棱部分较整齐，大小均齐，含量在55%左右；部分因窑内还原气氛和出窑急冷效果差，边棱溶蚀呈圆钝状和分解形成花环状。

A矿麻点状较多，主要为煤灰落入。

2、B 矿部分呈圆形，边棱光滑，有交叉双晶纹；大部分因还原气氛出现手指状、树枝状、骨骼状（含碱KC23S12），B矿含量适中。

3、中间相分布均匀，含量适中，黑色中间相大部分呈灰色大片状。

4、熟料孔洞正常。

5、游离钙较低。

结论：1、熟料煅烧温度较高，窑内用煤量过大，头煤燃烧不好。

2、出窑熟料急冷效果很差。

3、生料细度和煤粉细度适宜，生料均化较好。

4、熟料饱和比正常，在0.92左右。

5、液相含量正常。

建议：适当减少头煤用量；检查篦冷机固定床风机及篦板是否正常。

专利名称：水泥熟料岩相分析的光片制备方法专利类型：发明专利
发明人：岳琴,陶从喜,林永权,任兵建,梁乾,李维申请号：CN201911173459.0
申请日：20191126
公开号：CN111307543A
公开日：
20200619
专利内容由知识产权出版社提供
摘要：本发明公开了一种水泥熟料岩相分析的光片制备方法，该方法包括以下步骤：将熟料颗粒固定后，以水为润滑剂，采用粒度依次增加的碳化硅砂纸进行抛磨；然后采用无水抛光润滑剂，以无水金刚石悬浮液为抛光剂，依次采用3μm天然丝绸缎面抛光布、1μm短纤维绒密织面料抛光布进行抛磨；最后以无水乙醇为润滑剂，采用1/4μm短纤维绒密织面料抛光布进行抛磨，得到用于水泥熟料岩相分析的光片。

本发明适用于所有水泥熟料的岩相分析，按本发明制备出的熟料岩相光片，能清晰地分辨各熟料矿物的种类，清晰地观测矿物的大小、表面、边界。

申请人：华润水泥技术研发(广西)有限公司
地址：530409 广西壮族自治区南宁市宾阳县黎塘镇永安东路268号
国籍：CN
代理机构：广州市华学知识产权代理有限公司
代理人：郭炜绵
更多信息请下载全文后查看。

熟料岩相分析
知识点注释
#熟料的岩相分析#在反光显微镜下观察到的熟料矿物成分的结构。

熟料中矿物并不纯，而总是与少量的其它氧化物等形成固溶体，为了将实际矿物与纯矿物区别，对实际矿物再定名：将固溶有其它氧化物的实际硅酸三钙〔C3S〕、硅酸二钙〔C2S〕、铝酸三钙〔C3A〕、铁铝酸四钙〔C4AF〕分别定名为阿利特、贝利特、黑色中间相、白色中间相〔或才利特〕，分别简称为A矿、B矿、黑色中间相、C矿〔白色中间相〕。

正常熟料在反光显微镜下，A 矿为黑色多角形颗粒、B矿呈圆粒状，也可见其它不规那么形状，具有黑白交叉双晶条纹、中间相填充在A矿、B矿之间，黑色中间相较暗，白色中间相呈亮白色。

熟料矿物的岩相结构直接影响熟料的性能。

技能点注释
#观察熟料显微结构#会做熟料光片，对光片进行浸蚀，会调节使用反光显微镜，在反光显微镜下能迅速认出硅酸三钙、硅酸二钙、铝酸三钙、铁铝酸四钙、方镁石、游离氧化钙。
